生态建设项目水土保持单元工程质量评定 农耕地工程DB41／T 1173-2015.pdf

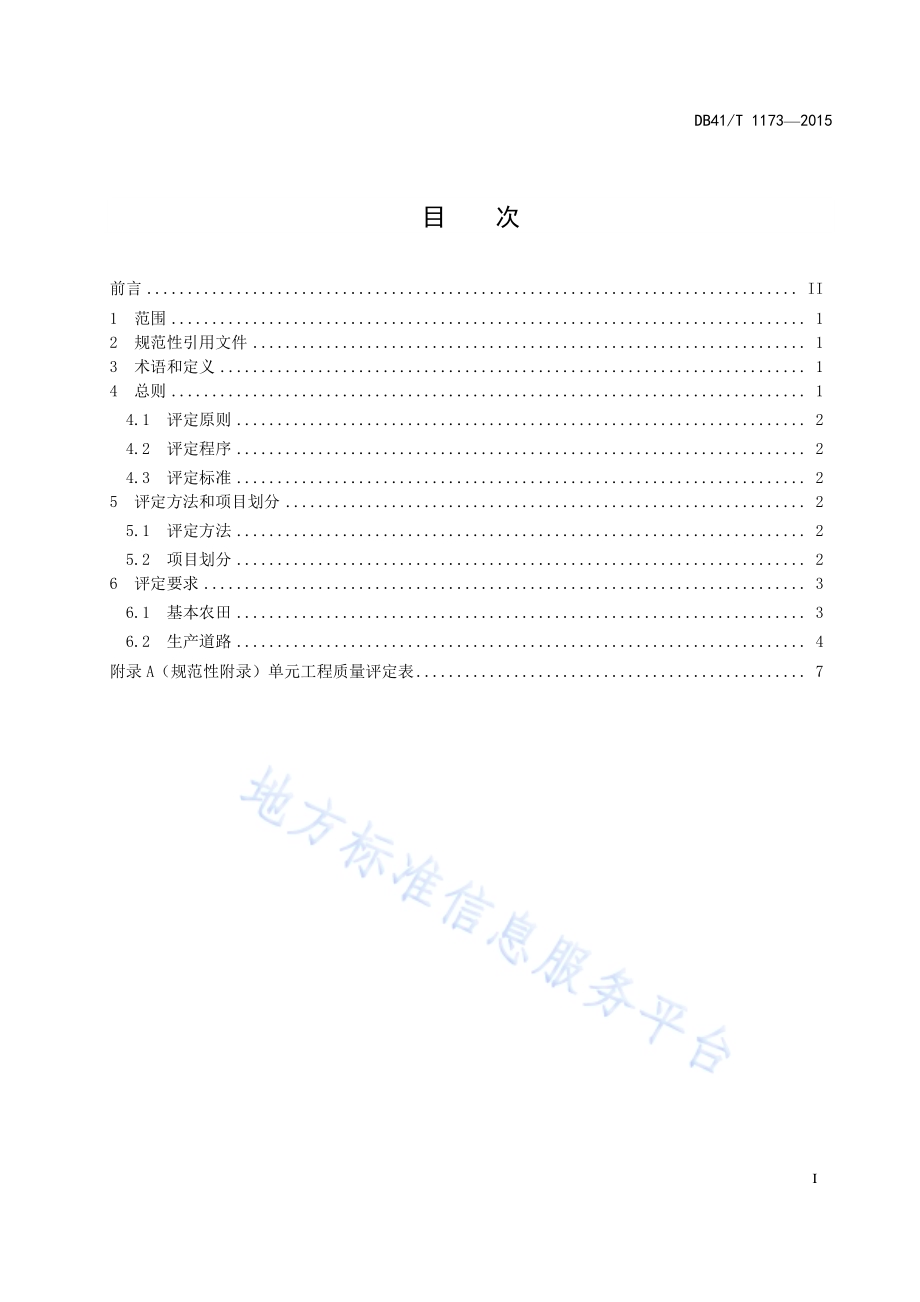

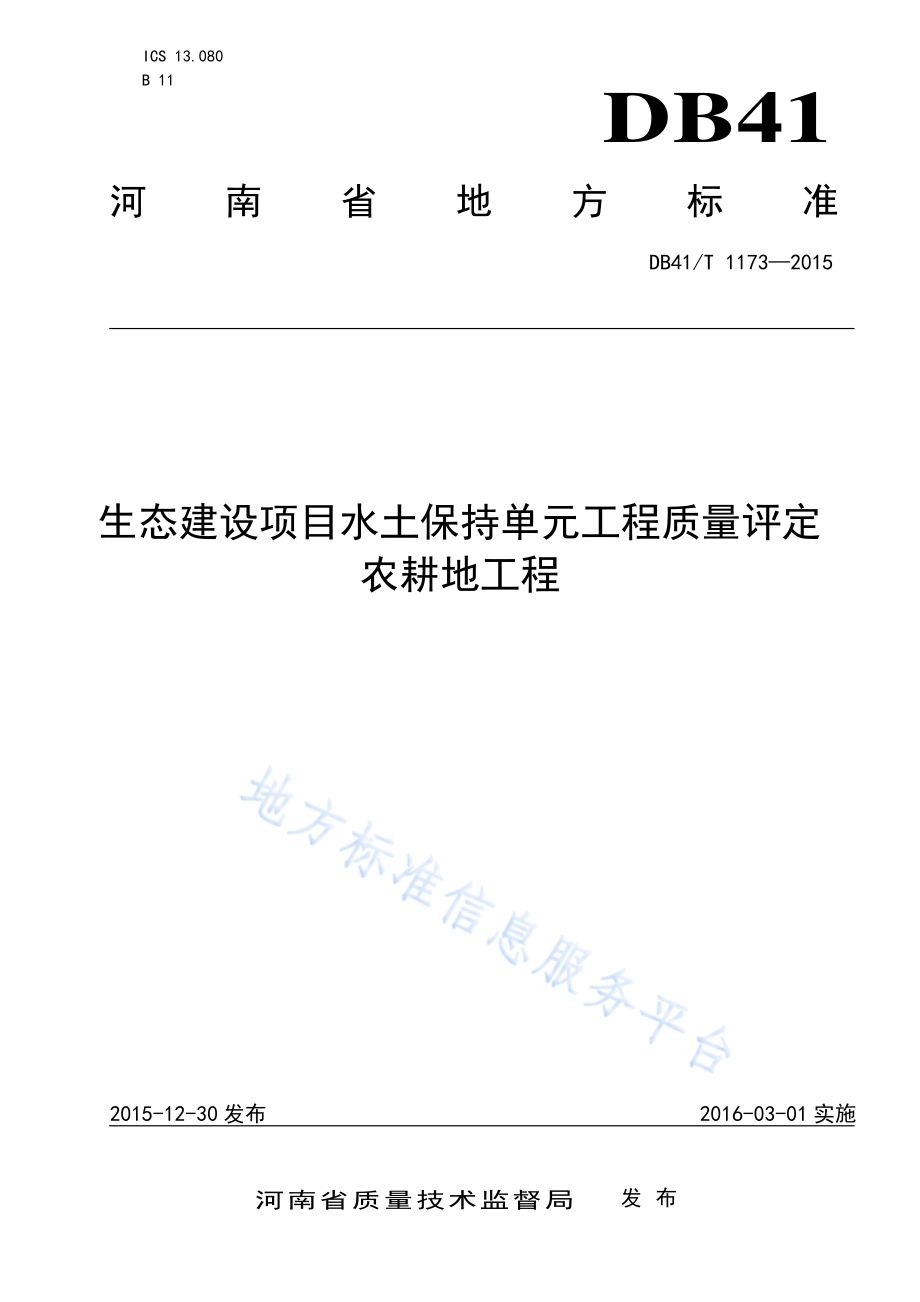

ICS 13.080 B 11 DB41 河南省地方标准 DB41/T 1173 2015 生态建设 项目水土 保持单元 工程质量 评定农耕地工 程 2015-12-30 发布 2016-03-01 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 1173 2015 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总则.1 4.1 评定 原则.2 4.2 评定 程序.2 4.3 评定 标准.2 5 评 定方 法和 项目 划分.2 5.1 评定 方法.2 5.2 项目 划分.2 6 评 定要 求.3 6.1 基本 农田.3 6.2 生产 道路.4 附录A（规 范性 附录）单 元工程 质量 评定 表.7 DB41/T 1173 2015 II 前 言 DB41/T 1173-2015 生态建设项目 水土保持单元工程质量评 定 农 耕地 工程是生态 建设项目水土保持 单元 工程 质量 评定 系列标 准之 一，本系 列标 准结构 如下：DB41/T 1172-2015 生态建 设项 目水 土保 持单 元工程 质量 评定 淤 地坝 工程；DB41/T 1173-2015 生态建 设项 目水 土保 持单 元工程 质量 评定 农 耕地 工程；DB41/T 1174-2015 生态建 设项 目水 土保 持单 元工程 质量 评定 林 草工 程；DB41/T 1175-2015 生态建 设项 目水 土保 持单 元工程 质量 评定 小 型水 利水保 工程。本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 南省 水利 厅提出 并 归 口。本标准 起草 单位：河 南省 水土保 持监 督监 测总 站。本标准 主要 起草 人：郝捷、田颖 超、屈建 钢、李泮 营、臧 宏、丁立、陈 国兵。本标准 参加 起草 人：徐建 昭。DB41/T 1173 2015 1 生 态建设 项目水土 保持单 元工程质 量 评定 农耕地 工程 1 范围 本标准 规定 了生 态建 设项 目水土 保持 单元 工程 农耕地 工程 质量 评定 的术 语和定 义、总则、评定方法和 项目 划分、评 定要 求。本标准 适用于 生 态建 设项 目水土 保持 工程 中 农 耕地 的单元 工程 施工 质量 评定。2 规范性 引用 文件 下列文 件对 于 本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。SL 336-2006 水土 保持 工 程质量 评定 规程 3 术语 和 定义 下列术 语 和 定义 适用 于本 文件。3.1 农耕地 工程 以 充分 保护 农业 耕地 水土 资源，改 善农 业生 产基 本 条件，减 少水 土流 失，提 高作物 产量 为目 的而 修建的水 土保 持工 程措 施。3.2 单位工 程 可以独 立发 挥作 用，具有 相应规 模的 单项 治理 措施 和较大 的单 项工 程。3.3 分部工 程 单位工 程的 主要 组成 部分，可单 独或 组合 发挥 一种 水土保 持功 能的 工程。3.4 单元工程 通常 是 由若 干个 工序 组成 的综合 体，为 施工 质量 考 核的基 本单 位。根 据农 耕 地 工程 的设 计结 构、施工部署 和质 量考 核 的 要求，将 分部 工程 划分 成若 干 层、块、区、段，每 一层、块、区、段 为一 单元 工程。3.5 主控项 目 对单元工程功能起到决定作用或对工程安全、环境保护有重大影响的检验项目。3.6 一般项目 除主控项目以外的检验项目。4 总则 DB41/T 1173 2015 2 4.1 评定原 则 应坚持 标准 化、规范 化 的 原则。应坚持 科学、客 观的 原则。应坚持 调查 研究、因 地制 宜 的原 则，鼓励 采用 新技 术、新 工艺 和新 材料。4.2 评定程序 4.2.1 施工单 位应 对完 成的 单元 工程自 检，自检 合格 后，填写单 元工 程质 量评 定表 见附录 A，向监理单 位提 出复 核申 请。4.2.2 监理单 位收 到复 核申 请后，在规 定时 间内 进行 复核。复核 应在 核查 报验 资料 的基础 上，对照 施工图纸 及技 术要 求进 行检 验，确 定单 元工 程质 量是 否达到 本标 准的 要求。4.2.3 对评定 中发 现的 问题 提出 处理意 见。4.2.4 对遗留 问题 的单 元工 程，监理单 位应 在施 工单 位提 交的质 量评 定表 中填 写复 核记录、签 署评 定意见、评定 工程 施工 质量 等级，相关 责任 人应 签认。4.3 评定标 准 4.3.1 水土保 持单 元工 程的 质量 评定 分 为合 格、优良 两个 等级，除特 殊标 注外，其 标准应 符合 以下 规定：合格标 准：主 控项 目全 部 符 合本 标准 质量 要 求；一 般项目 合格 率不 小于70%，且 不合 格点 不应 集中分布。优良标 准：主 控项 目全 部 符合 本 标准 质量 要求；一 般项目 合格 率不 小于90%，且 不合 格点 不应 集中分布。4.3.2 单元工 程质 量评 定未 达到 合格标 准情 况下，应 及时 处理。在符 合以 下条 件规 定时，重新 进行 质量评定:a)全部返 工重 做的 单元 工程，重新 进行 质量 评定。b)工程缺 陷部 分经 处理，并 由设计 单位 和监 理单 位鉴 定，单 元工 程质 量能 达到 设计要 求时，可 评定为合 格。c)处理后 的单 元工 程质 量仍 未达到 设计 要求 的，经原 设计单 位、建设 单位、监 理单位 复核 确认 能满足安 全与 使用 功能 要求 的，不 必再 进行 处理；经 加固补 强后，改 变原 设计 尺寸或 造成 永久 缺陷的单 元工 程，经原 设计 单位、建设 单位、监理 单 位共同 确认 能基 本满 足设 计要求 的，其质 量可评定 为合 格，并按 相关 规定进 行质 量缺 陷备 案。5 评定方法 和 项目 划分 5.1 评定方 法 单元工 程质 量评 定方 法以 实地检 测和 典型 调查 法为 主。单元工 程质 量评 定要 素由 主控项 目和 一般 项目 组成。对于 隐 蔽部 位 的 单元 工程，应 按照 工程 合同 的质 量 等级要 求，根 据该 单元 工 程施工 的实 际情 况，以监理记 录和 施工 单位 监测 报告，以及 相关 部门 的监 督检查 为主，按 照 4.3 的 规定执 行。5.2 项目划 分 农耕地 工程 项目 划分 按SL 336 的 规定 执行，见表1。DB41/T 1173 2015 3 表1 单位工 程、分部 工程、单 元工程 的项 目划 分 单位工程 分部工程 单元工程划分 基本农田 水平梯（条）田 以设计的每一个图斑作为一个单元工程，每个单元工程面积 5hm210hm2，不足 5hm2的可单独作为一个单元工程，大于 10hm2的可划分为两个以上 单元工程 水浇地水田 同水平梯（条）田 引洪漫地 以一个完整引洪区作为一个单元工程，面积大于 40hm2的可划 分为两个以上单元工程 生产道路 路面 按长度划分单元工程，每 100m 200m 划分为一个单元工程，不足 100m 的可单独作为一个单元工程，大于 200m 的 可划分为两个以上单元工程 路基边坡 同路面 排水 同路面 注：为主要分部工程。6 评定要求 6.1 基本农 田 6.1.1 水平梯（条）田 水平梯（条）田 单元 工程 的检验 项目 与质 量评定 应 符合表2的 规定。表2 水平梯（条）田 单元 工程 检验项 目与 质量 评定 项次 检验项目 质量要求 检验方法 检验数量 主控项目 1 工程布设 符合设计要求 观察 全数检查 2 清基与表土还原 施工前进行了清基与表土还原 查看施工记录 3 田坎质量 土坎密实，无坍塌、陷坑；石 坎砌石外沿整齐，砌缝上下交错 观察 一般项目 1 田面宽度 土质山区不小于6m，土石山区 不小于 4m 观察、量测 分别在田坎（田面）中部和距两端各约 1/5 部位检测 3 处，取其平均值 2 田坎尺寸 允许偏差5cm 3 田面平整度 纵、横向高差均小于1%按田面长度每 20m 检测一次，取其平均值 注：除一般项目中“田面宽度”及“田面平整度”的合格标准为 合格率不小于 80%外，其 它质量评定按照 4.3 的规定执行。6.1.2 水浇地 水田 水浇地 水田 单元 工程 的检 验项目 与质 量评定 应 符合 表3的 规定。DB41/T 1173 2015 4 表3 水浇地 水田 单元 工程 检验 项目与 质量 评定 项次 检验项目 质量要求 检验方法 检验数量 主控项目 1 田块布设 符合设计要求 观察 全数检查 2 灌溉水源 水源和水量符合设计 3 灌溉设施 渠系配套，按设计进行了砖、石衬砌，井灌、提灌及蓄水池（塘）等 设施完好 4 田边蓄水池 密实无塌陷 一般项目 1 田面平整度 入水端与末端高差小于1%观察、量测 按 田 面 长 度 每 20m 检测一处，每处 测 3 个点 2 渠道断面尺寸 宽、高允许偏差5%；断面面 积允许偏差10%；渠道比降不大于设计 值 每 10m 20m 检测一处，每 处各测 3 点，总检测点不少于20 个 3 蓄水池容积 允许偏差10%抽查不少于 2 处，每处测 3 个点 6.1.3 引洪漫 地 引洪漫 地单 元工 程 的 检验 项目与 质量 评定 应符 合表4 的规定。表4 引洪漫 地单 元工 程 检 验项 目与质 量评 定 项次 检验项目 质量要求 检验方法 检验数量 主控项目 1 工程布设 符合设计，渠首、渠系及田间工程配套 观察 全数检查 2 引洪设施 符合设计，渠首完好无损，能满足拦（引）洪要求。配套渠系无显著冲淤 3 田坎质量 密实无塌陷、陷坑现象 地块抽检总面积的 50%一般项目 1 田面平整度 不 超过设计值 观察、量测 按田面长度每20m 检测一处，每处 测 3 个点 2 田坎尺寸 允许偏差5cm 分别在田坎 中 部 和 距 两端各约 1/5 部位检测 3处，取平均值 3 渠道断面尺寸 宽、高允许偏差5%；断面面 积允许偏差10%；渠道比降不大于设计值 分别在渠道 中 部 和 距 两端各约 1/5 部位检测 3处，取平均值 6.2 生产道 路 6.2.1 路面 路面单 元工 程检 验项 目与 质量评 定应 符合 表5 的规 定。DB41/T 1173 2015 5 表5 路面单 元工 程检 验项 目与 质量评 定 项次 检验项目 质量要求 检验方法 检验数量 主控项目 1 工程布设 符合设计要求，布设合理，配套设 施齐全 观察 全数检查 2 工程结构 工程结构、路面材料符合设计 要求，各个结构与地面结合紧密 3 外观质量 整齐、结实、无塌陷和损毁现象 4 路面厚度 符合设计要求 观察、量测 按作业面积每 100 m2200m2检测一个点 5 压实质量 符合设计要求 土工试验 每填筑100m2200m2检测一个点 一般项目 1 位置 中（边）线允许偏差10cm 量测 按路面长度，每 20m 取一个横断面，每个断面检测点不少于 3 个 2 路面平整度 横坡允许偏差0.5%观察、量测 3 路面尺寸 宽度不小于设计值；纵坡、转 弯 半 径 不 大于设计值 6.2.2 路基边 坡 路基边 坡单 元工 程检 验项 目与质 量评 定应 符合 表6 的 规定。表6 路基边 坡单 元工 程 检 验项 目与质 量评 定 项次 检验项目 质量要求 检验方法 检验数量 主控项目 1 工程结构 工程护坡或植物护坡符合设计要求 观察 全数检查 2 外观质量 稳定、无塌陷和损毁现象 3 压实质量 符合设计要求 土工试验 每填筑 100m2200m2检测一个点 一般项目 1 断面尺寸 底宽、高度允许偏差5%观察、量测 按路面长度，每 20m 取一个横断面，每 个断面检测点不少于 3 个 2 边坡坡度 不陡于设计值 3 边坡防护 工程护坡表面护砌整洁；植物护坡成活率、覆盖率不低于设计值 6.2.3 排水 排水单 元工 程检 验项 目与 质量评定 应 符合 表7 的规 定。DB41/T 1173 2015 6 表7 排水 单 元工 程 检 验项 目与 质量评 定 项次 检验项目 质量要求 检验方法 检验数量 主控项目 1 工程结构 排水工程结构形式，纵横向接头处理，纵坡符合设计要求 观察、查阅施工记录 全数检查 2 压实质量 无漏压、欠压，符合设计要求 土工试验 每 200m2400m3检测一次，每个取样断面每层 取样不少于 1 次 一般项目 1 基底高程、中（边）线 允许偏差3cm 量测 基底高程、每中（边）线每 10m 检测 1 组，每组不少于3 个点 2 结合面处理 层面接合良好，与边坡接合处的填料无分离、架空现象，无水平通缝。堆石接缝逐层错缝，不应垂直相接，表面砌石为平砌，平整美观 观察、查阅施工记录 每 100m2检查 1 处，每处检查 面 积为 10m2；排水管路按每 50m 检查 1处，每处检查长度为 5m（含1 个管路接头）3 轮廓尺寸 压实后结构外轮廓尺寸应不小于设计尺寸的 10%查阅施工记录、量测 每 50m2或 20m 检测6 个点，检 测点采用断面控制，各断面点数不小于3 个点，局部突出或凹陷部位（面积在 0.5m2以上者）应增设检测 点 4 表面平整度 干砌 允许偏差5cm 用2m 靠尺量测 每个单元检测点数不少于 10 个点 浆砌 允许偏差3cm 5 顶标高 干砌 允许偏差5cm 水准仪量测 每 10m 测一个点 浆砌 允许偏差3cm DB41/T 1173 2015 7 附 录 A（规范 性附 录）单元工 程质 量评 定表 单元工 程质 量评 定表 见表A.1。表A.1 单 元工 程质 量评 定表 单位工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、种类 施工日期 年 月 日 年 月 日 项次 检验项目 质量评定标准 检验（测）记录或 备查资料名称 合格数 评定 主 控 项 目 1 2 3 一 般 项 目 1 2 3 施工单位自评意见 主控项目检验点100%合格，一 般项目逐项检验点的合格率%，且不合格点不集中分布。单元质量等级评定为：（签字，加盖公章）年 月 日 监理单位 复核意见 经抽验并查验相关检验报告和 检验资料，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格 点不集中分布。单元质量等级评定为：（签字，加盖公章）年 月 日 注1：对关键部位和重要隐蔽单 元工程的质量评定应有设计、建设等单位的代表签字。注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。注3：“主控项目”与“一般项 目”的项次可以根据实际 情况增减。_
