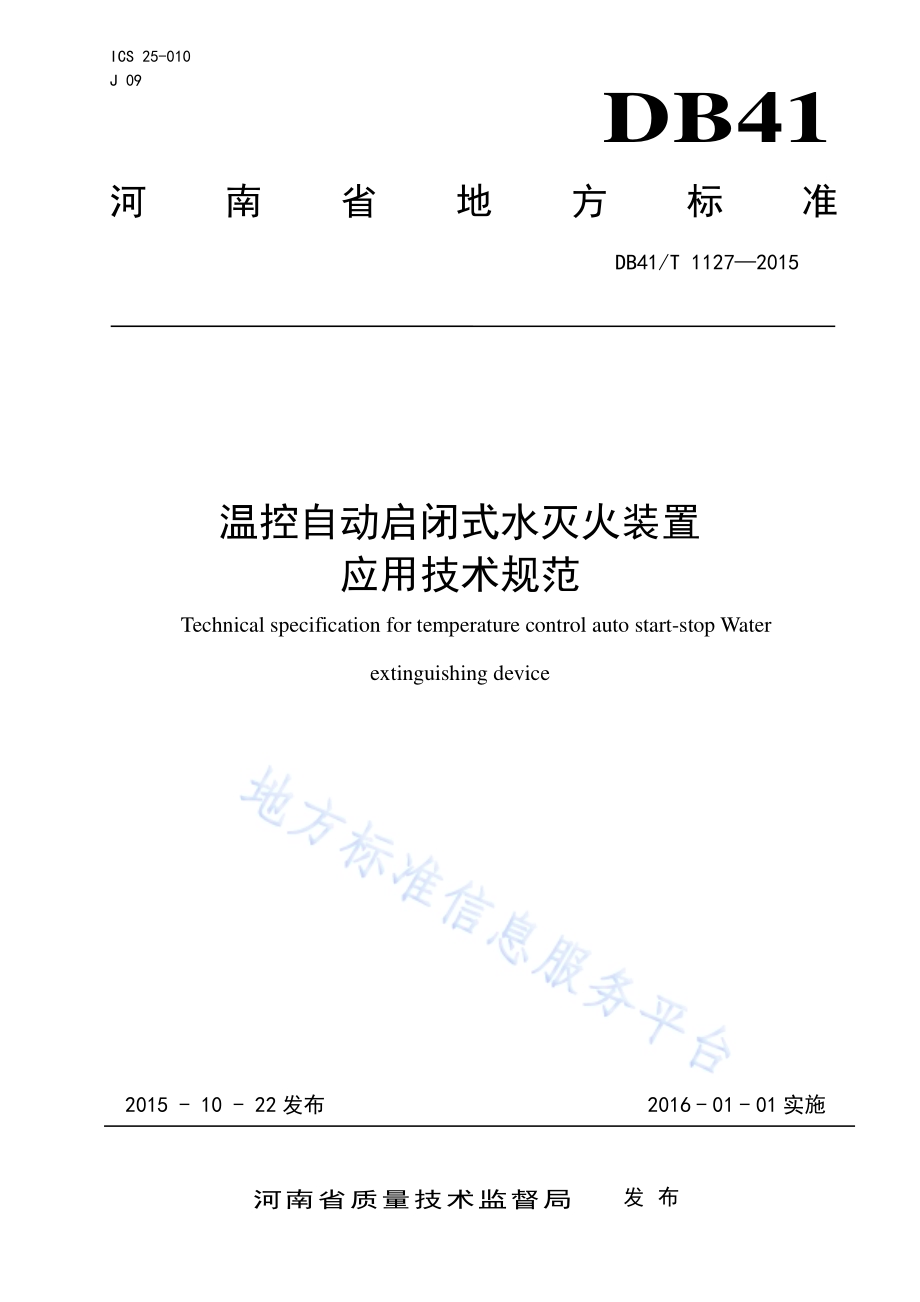

DB41/T 11272015 ICS 25-010 J 09 DB41 河南省地方标准 DB41/T 11272015 温控自动 启闭式水 灭火装置 应用技术 规范 Technical specification for temperature control auto start-stop Water extinguishing device 2015-10-22 发布 2016-01-01 实施 河南省质量技术监督局 发布 DB41/T 11272015 前 言 本标准按照 GB/T 1.12009 给 出的 规则 起草。本标准 由河 南省 公安 消防 总队提 出并 归口。本标准 起草 单位：河 南省 公安消 防总 队、河南 省维 科安广 实业 有限 公司。本标准 主要 起草 人：牛军、韩建 平、赵伟 刚、丁玮、王金 玲、张光 琦、胡先 进。本标准 参加 起草 人：全龙浩、康鸣、刘新 兵、李志 民、张万民、马艳 峰、王新 凯、焦科龙、刘志 亮、王肖、孟庆 伟、夏冰、于 领、苏 文威、祝 勇、凌静、韩效 亮、张理 论。DB41/T 11272015 1 温 控自动 启闭式水 灭火装 置应用技 术规范 1 范围 本标准 规定 了温 控自 动启 闭式水 灭火 装置 应用 的术 语和定 义、基本 要求、设 置安装 场所、安 装要 求、检验与 验收 及维 护保 养与 管理。本标准 适应 于温 控自 动启 闭式水 灭火 装置（以 下简 称装置）的 安装 应用。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 5135.12003 自动 喷 水灭火 系统 第1部分：洒水喷头 GB 500162014 建 筑设 计防火 规范 GB 502612005 自动 喷水灭火 系统 施工 及验 收规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 温控自 动启 闭式 水灭 火装 置 temperature controlling auto start-stop water extinguishing equipment 由市政 供水 管网 或者 无市 政供水 时靠 自备 增压 水源 管道、温控 自动 启闭 阀门、喷头 等构 成，采用 温 控自动启 闭阀 门控 制的 可重 复启闭 的装 置。3.2 温控自 动启 闭阀 门 temperature controlling auto start-stop valve 以温度 记忆 合金 为控 制部 件的不 依靠 任何 外力 作用 的自动 启闭 喷水 阀门。3.3 轻危险 级 low dangerous level 使用性 质一 般，人员 不密 集，用 电用 火较 少，可燃 物较少，起 火后 蔓延 较缓 慢，扑 救较 易的 场所。3.4 中危险 级 medium dangerous level 使用性 质较 重要，人 员较 密集，用电 用火 较多，可 燃物较 多，起火 后蔓 延较 迅速，扑救 较难 的 场 所；3.5 常规降 温 conventional cooling 太阳暴 晒下，易 挥发 液体 储罐罐 体表 面升 温达 到 45时开 始喷 水降 温的 措施。3.6 消防储 水罐 fire water storage tank 用于水 源不 稳定 和无 水源 场所的 灭火 水源 储存 罐。4 基本要 求 4.1 装置功 能 DB41/T 11272015 2 火灾发 生时 达到 设定 温度 应能自 动喷 水灭 火，火灾被扑灭 后温 度降 到设 定值 自动关 闭，复燃时 可再 次重复启 闭喷 水灭 火。4.2 装置类 型 4.2.1 简易系 统装 置 简易系 统装 置应 有下 列组件 组成：a)水 源（自来 水或 者自 备储压 罐水 源，0.2MPa 以上。接市 政水 源时，应 在设备 前端 接入 防止 倒流器）；b)过滤器；c)压力表；d)闸阀；e)温控自 动启 闭阀 门；f)管道及 开式 伞状 喷头。4.2.2 水幕装 置 水幕装 置应 有下 列组 件组成：a)水 源（自来 水或 者自 备储压 罐水 源，0.2MPa 以上。接市 政水 源时，应 在设备 前端 接入 防止 倒流器）；b)过滤器；c)压力表；d)闸阀；e)温控自 动启 闭阀 门；f)管道及 开式 水幕 喷头。4.2.3 常规降 温装 置 常 规降 温装 置应 有下 列组件 组成:a)水 源（自来 水或 者自 备储压 罐水 源，0.2MPa 以上。接市 政水 源时，应 在设备 前端 接入 防止 倒流器）；b)过滤器；c)压 力表；d)闸阀；e)温控自 动启 闭阀 门；f)管道及 开式 水雾 喷头。4.3 装置组 件 4.3.1 装置组 件安 装顺 序为：水 源管道（市 政水 管应 增加 防止倒 流器）过滤器 立管 闸阀 压力表（带 放水 开关）温控自 动启 闭阀 门 管道 开式 喷头。4.3.2 过滤器、闸阀、压力 表、阀门、管道 及喷 头应 经国 家相应 产品 质量 监督 检验 机构检测合 格。4.3.3 装置组 件的 商标、型 号、规格等 标志 及附件应 齐全，且附 件不 得有 加工 缺陷 和机械 损伤。4.3.4 开式伞 状4.3.5 降温喷 雾喷 头工 作压 力0.02 MPa 0.4MPa，喷 嘴流 量 0.16L/min72L/min，雾化 角 45喷头 及开 式水 幕 喷头应 符合GB 5135.1-2003 的规 定。o145 o4.3.6 当 受热温 度上 升到设 定值时 温控自 动启 闭阀门 自动打 开，当 受热 温度下 降到设 定值时 自动 关闭，按温度 升降 设定 值重 复启 闭。5 设置安 装场 所 DB41/T 11272015 3 5.1 设置场 所 GB 500162014 规定以外的 适应 温度 为 4 70 的 下列 场所：a)临时性 人员 聚集 场所；b)需 要冷 却的 储存 易挥 发化学 产品 的液 体储 罐罐 体；c)建 筑物 疏散 楼梯 走廊 及管道 井；d)单间小 于 30 人床位 的养老院、幼 儿园、旅 店；e)小于 300m25.2 不适用 设置 场所 的无 人看 管库房、机房、车 棚等。5.2.1 存放遇 水发 生爆 炸或加速 燃烧 的物 品的 场所。5.2.2 存 放遇 水发 生剧 烈 化学反 应或 产生 有毒 有害 物质的 物品 的场 所。5.2.3 存放洒 水将 导致 喷溅或沸 溢的 液体 的场 所。5.3 安装 场所 设计 参数 小规模 民用 建筑 和300m2表 1 以下独立 厂房、仓 库等 设计 参数应 不低 于表 1 的规定。火灾危险等级 净空高度 m 喷水强度 L/minm作用面积 2 m2 轻危险级 8 4 160 中危险级 6 中危险级 8 注 1：装置 最不利点处的工作 压力不应低于 0.05MPa。注 2：如一个温控阀后端设计 为 2 个以上喷头，喷头宜在温 控阀两侧均匀布置。5.4 装置 选型 5.4.1 商 铺、居住、伙 房、洗浴、文 娱、办公、房 间内及 车棚 等，选用 简易 系统装 置；5.4.2 疏散通 道、走廊 中间及疏 散出 口处，选 用水 幕装置；5.4.3 易挥发、易 燃液 体储罐罐 体选 用常 规降 温装 置。6 安装要 求 6.1 一般要 求 6.1.1 装置安 装前 应进 行现 场勘 查，并 按本 标准 要求 做出 安装设 计图。6.1.2 喷头按 不同 场所 要求 进行 选择：a)不 做吊 顶的 场所，当 配水支 管布 置在 梁下 时，应采用 直立 型喷 头；b)吊顶 下布 置的 喷头，应采 用下 垂型 喷头 或吊顶 型喷 头；c)顶板为 水平 面的 轻危 险级、中危 险级 I 级 居室 和办公 室，可采 用边 墙型 喷头；d)防火分 隔水 幕应 采用 开式 伞状 喷头或 水幕 喷头；e)防护 冷却 水幕 应采 用 水雾 喷头。6.2 安装位 置 DB41/T 11272015 4 6.2.1 温控自 动启 闭阀 为常 闭式，温度 控制 部分 应在 距屋 顶或吊 顶下 面30mm 50mm。温控 自动 启闭 阀门与最近 喷头 的距 离不 小于0.1m，应 安装 在最 容易 检测 温度的 地方 以及 易燃、可燃 物品聚 集或 作业 的正 上方；温度自 动启 闭阀 门的 热敏 感部分 及喷 头，应外 露在 吊顶下 方。6.2.2 安装喷 头为 开式 伞状 喷头 或开式 水幕 喷头，每 个温 控自动 启闭 阀门 可带 动的 喷头数 量最 多 为6 只，每只喷 头流 量系 数K 80，喷头 与喷 头之 间的 间距 应不大 于 表2 的规定。表 2 6.2.3 常规冷 却喷 头位 置：柱形 储罐顶 上空 小 于2m 高安 装，1 个喷头 降温 保护 面积 12m，柱形 储罐 罐壁顶端1 个喷 头保 护周 长 1.5m。喷 水强 度为 1L/minm26.2.4 喷头应 完全 喷洒 空间 平面，喷头不 应被 障碍 物遮 挡。6.2.5 连通各 个房 间的 走廊、疏 散通道 宽度 大 于1m，长 度大于 14m 的，应 每 10m 设 置开式 水幕 式装 置不少于2 组，以阻 断火 势通 过 走廊 或疏 散通 道蔓 延。溅水盘 与顶 板的 距离 不应大 于 300mm，同 时溅水盘与 梁等 障碍 物底 面的 垂直距 离不 应小 于25mm，不应大 于 1OOmm。6.2.6 安装位 置应 考虑 冷热 源等 干扰因 素。6.2.7 不同公 称管 径的 配水 支管 应对应 不同 型号 的温 控自 动启闭 阀及 相应 数量 的标 准喷头，见 表3。表 3 支管公称管径 mm 温控自动启闭阀 型号 标准喷头数（只）轻危险级 中危险级 25 DN20-2 型 1 1 32 DN32-4 型 3 3 40 DN40-5 型 5 4 50 DN50-6 型 6 6 6.2.8 防止倒 流器、过 滤器 水平 安装，闸阀 及压 力表 的安 装高度 宜在 地坪 向 上1m 1.5m。6.2.9 配水管 道上 不应 设置 其他 用水设 施。6.2.10 采用消 防储 水 罐 作为水 源供 水的 设施，可 采用快 速插 接件 和金 属软 管连接。6.3 供水 6.3.1 应可靠 供水。可 采用 市政 管网供 水、水池 循环 供水 或室内 外消 火栓 系统 供水，也可 连接 于消 防储水池将 管道 加压 后使 用。6.3.2 供水管 网的 压力 低于 0.2MPa 时，应 设置 管道 增压 泵，增压 泵不 应用 于其 他设 备增压。7 检验与 验收 喷水强度 L/minm正方形布置的边 2 m 矩形或平行四边形布置的长边边长 m 一只喷头的最大保护面积 m喷头与端墙的最大距离 2 m 4 4.4 4.5 20.0 2.2 6 3.6 4.0 12.5 1.8 8 3.4 3.6 11.5 1.7 12 3.0 3.6 9.0 1.5 注 1：喷水强度大于8L/minm2注 2：货架内置喷头的间距均 不应小于 2m，并不应大于3m。时，宜采用流量系数K 80 的 喷头。DB41/T 11272015 5 7.1 检验与 验收 应由 水暖 专业 技术人 员进 行，并经 专业 培训合 格。7.2 安装位 置、装置 供水、管 道与附 件 按6.2、6.3、4.3 进行 检验 与验 收。7.3 装置零 部件 及管 道应 固定 牢固，所安 装的 系统 无泄 漏。7.4 对温控 自动 启闭 阀进 行手 动或温 水测 试的 喷水 试验，温水 试验 时应 用温 度表 测量水 温，能满 足设 计和使用 要求。7.5 安装单 位、质检 人员 和用 户履行 交接 签字。8 维护保 养与 管理 8.1 装置的 维护 保养 应由 安装 单位进 行。8.2 固定场 所的 装置 应每 年至 少进行 一次 维护 保养。8.3 维护保 养内 容：a)检查装 置设 施、配件齐 全性、完 好性；b)检查装 置水 压是 否符 合要求；c)检查供 水管 道是 否渗 漏。8.4 管理应 按下 列要 求：a)使用单 位负 责日 常管理，应每 月至 少对 装置检查 一次，检查 装置 的水压、是否渗 漏、组件 齐全及完好性，并 形成 记录；b)使用单 位应 库存 备用品，温控 自动 启闭 阀门备用 数量 不应 低 于总数 量的 3%，并不 得低 于 1 件。其他设备 也应 有备 用品，备 用数量 不应 低 于1%；c)如 安装 有管 道增 压泵，则应 每季 度启 动一 次，验 证水 泵电 源供 电和 水泵供 水情 况。8.5 维护 与管 理的 其他 要求应 按 GB 50261-2005 中9.1 的规定 执行。
