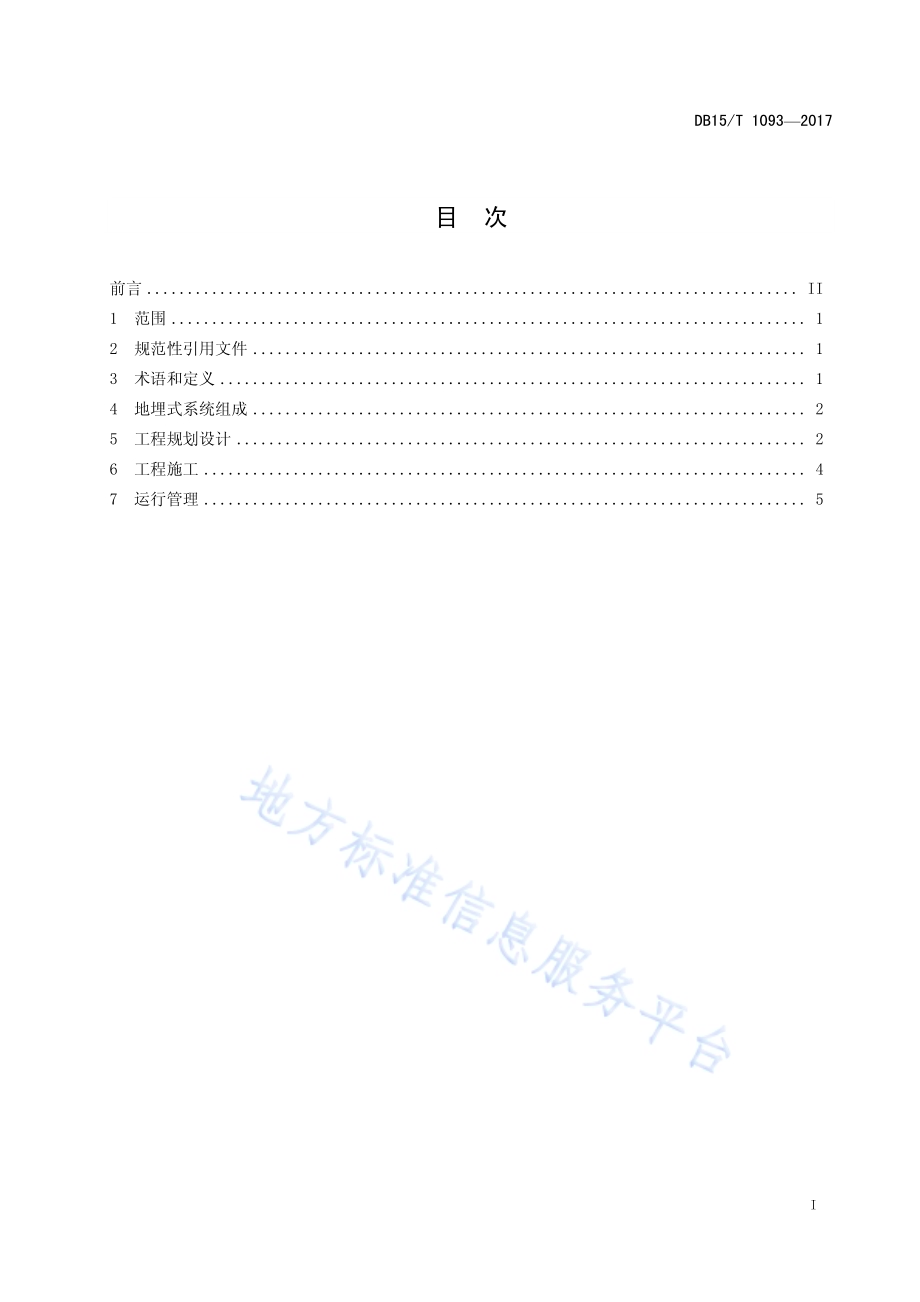

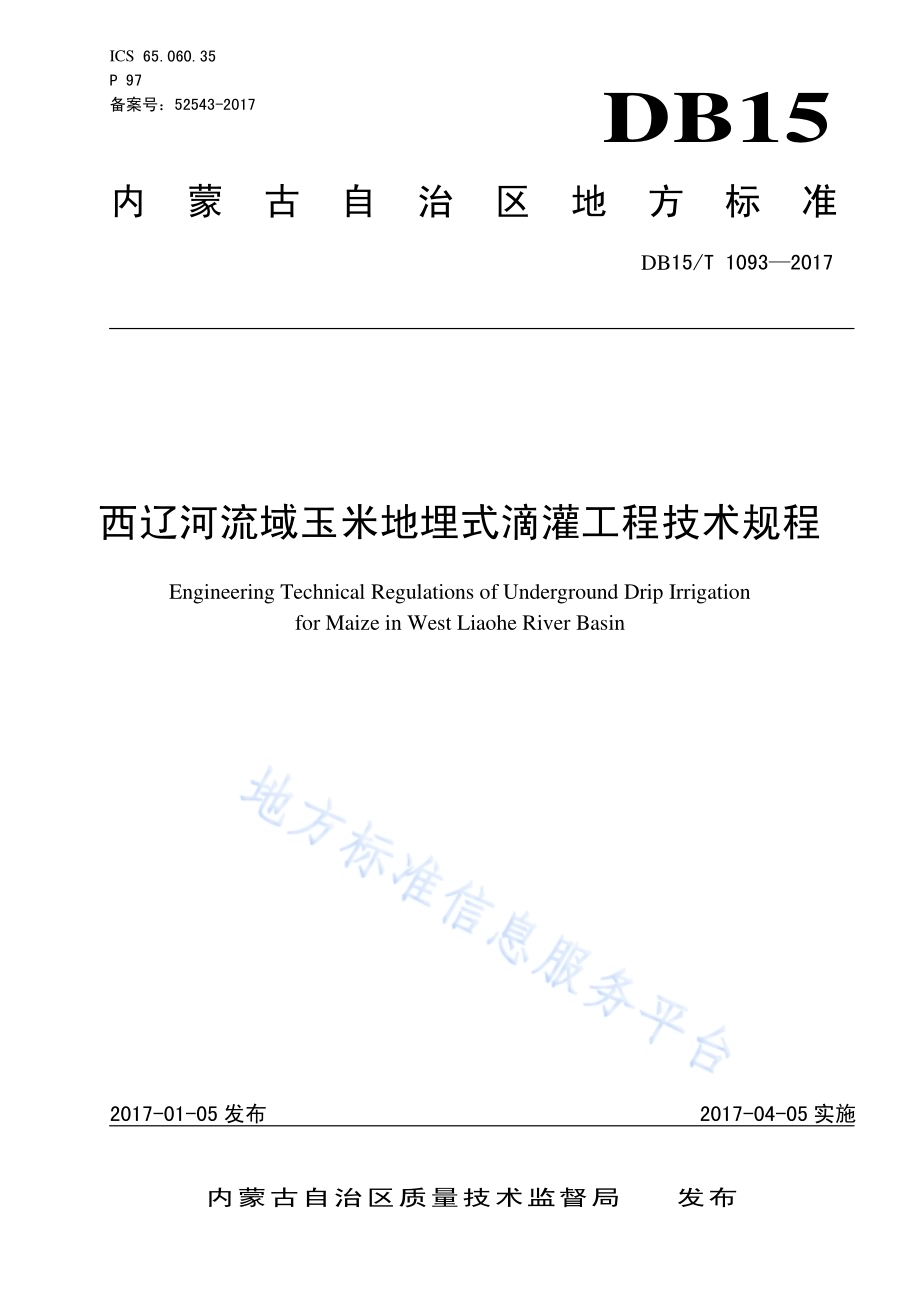

ICS 65.060.35 P 97 备案号：52543-2017 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1093 2017 西辽河流 域玉米地 埋式滴灌 工程技术 规程 Engineering Technical Regulations of Underground Drip Irrigation for Maize in West Liaohe River Basin 2017-01-05 发布 2017-04-05 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1093 2017 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 地 埋式 系统 组成.2 5 工 程规 划设 计.2 6 工 程施 工.4 7 运 行管 理.5 DB15/T 1093 2017 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 内 蒙古 自治 区水 利厅 提 出并 归口。本标准 负责 起草 单位：内 蒙古师 范大 学。本标准 参与 起草 单位：赤 峰市水 利 科 学研 究院、内 蒙古水 利科 学研 究院。本标准 主要 起草 人：王 勇、陈 瑞祥、张志 珍、李兴、马兰忠、程满 金、赛 音、王志勇、张阳、宇宙、刘泽宇、李 博、郭富 强。DB15/T 1093 2017 1 西辽河流 域玉米 地埋式滴 灌工程 技术规程 1 范围 本标准 规定 了玉 米地 埋式 滴灌工程 技术 的 系统 组 成、工程 规划 设计、工 程施 工和运行 管理 等。本标准 适用 于内 蒙古 西辽 河流域 玉米 地埋 式滴 灌 工 程建设 和运 行管 理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 5084 农 田灌 溉水 质标 准 DB/T 15683-2014 玉 米膜 下滴灌 水肥 管理 技术 规程 GB/T 20203 农 田管 道输 水 灌溉工 程技 术规 范 GB/T 50363 节 水灌 溉工 程 技术规 范 GB/T 50485-2009 微 灌工 程技术 规范 SL364 土壤 墒情 监测 规范 3 术语 和 定义 下列术 语和 定义 适 用 于本 文件 3.1 滴灌 drip irrigation 根据作 物的 生长 需要，将 灌溉水 通过 输水 管道 和特 制的灌 水器(滴头)，直 接、准 确地 输送 到作 物根系附近 土壤 的灌 溉技 术。3.2 滴灌系 统 drip irrigation system 由水源、首 部枢 纽、输配 水管网 和灌 水器 等组 成的 一种微 灌系 统。3.3 地埋 式 滴灌 underground drip irrigation 灌溉水 通过 地埋 滴灌 带上 的灌水 器缓 慢 滴 入作 物根 层 土壤 中，借助 土壤 毛细 管 作用或 重力 扩散 到整个作物 根层 的灌 溉技 术。3.4 盲管 pipe connecting drip line and submain or drainage pipe 支管与 滴灌 管、排水 管（集水管）与 滴灌 管之 间的 连接管 道，因其 上除 两端 外没有 出水 孔而 俗称 盲管。DB15/T 1093 2017 2 3.5 灌溉制 度 irrigation regime 按作物 需水 要求 和不 同灌 水方法 制定 的灌 水次 数、每 次灌水 的灌 水时 间和 灌水 定额及 灌溉 定额 的总称。3.6 土壤含 水率 soil water content 以占烘 干土 重或 土壤 容积 百分数 表示 的一 定量 土壤 中含有 水分 的数 量。3.7 田间持 水率 field capacity 农田土 壤某 一深 度内 保持 吸湿水、膜 状水 和毛 管悬 着水 量 的最 大含 水 率。3.8 土壤适 宜含 水率 soil water suitable for plant growth 介于毛 管断 裂含 水 率 与田 间持水 率之 间且 能满 足作 物丰产 要求 的土 壤含 水 率。4 地埋式 系统 组成 4.1 系统组 成 地埋式 滴灌 系统 由水 源工 程、首 部枢 纽、输水 管网、排水 管网 和地 埋滴 灌带 组成。4.2 水源工 程 水质符 合GB 5084 和GB/T 50485-2009 规 定的 河流、湖 泊、塘 堰、沟渠 等地 表水 及 井泉 等 地 下水 均 可作为 地 埋式 滴灌 水源。从 河道或 渠道 取水 时应 设拦 污栅、沉 砂池 等辅 助设 施。从 泥沙 含量 较高 的水 源 取水应建 沉沙 池，需要 调蓄 的应建 蓄水 池。4.3 首部枢 纽 首部枢 纽是 地埋 式滴 灌系 统 加压 设备、施 肥装 置、过滤器、量 测和 控制 设备 等的总 称，是控 制、调节整个 地埋 式 滴 灌系 统的 核心部 分。一般根 据水 源的 供水 能力 和灌溉 面积 来确 定首 部取 水设备 大小 和 配 套设 施设 备。根 据水 质情 况选 择过滤器，水 质差 的 宜 采用 组合式 过滤 系统（不 同类 型过滤 器组 合）进行 多级 过滤。4.4 输水管 网 输水管 网是 将经 首部 枢纽 处理的 水流 按照 要求 输送 分配到 每个 灌水 单元 的管 道系统。一 般包 括干 管（分干 管）、支 管及 各种 控制、调节、连 接管 件等。管道 冲洗 后和 秋季 灌溉 结束后 需将 管道 中的 剩 余 水排出 管 道。4.5 排水管 与滴灌 带末 端相 连，主要 用于排 空冲洗 和 秋季 灌溉 结束后 滴灌 带内 多余 水的 管道，也称 集水 管。4.6 地埋滴 灌带 地埋滴 灌带 是地 埋式 滴灌 系统向 作物 根部 土壤 中 灌 水的末 级管 道。根据 玉米 灌水 需 求，滴灌 带上 灌水器间 距 一 般为30cm-40cm，管径16mm。管 壁厚 不宜 小 于0.5mm。DB15/T 1093 2017 3 5 工程 规 划设 计 5.1 一般规 定 5.1.1 玉米地 埋式 滴灌 工程 规划 应 与区 域 水 资源 开发 利用、农业 种植 结构、节 水灌 溉工程 等规 划相 协调。5.1.2 玉米地 埋式 滴灌 工程 规划 设计应 收集 当地 水文、气 象、土 壤、玉米 种植 品种 及结构 和分 布、灌溉方式 等基 本资 料，收 集 水源、水 利工 程和 农业 生 产现状 和发 展规 划等 基本 资料，收 集当 地社 会经 济 发展状况 和发 展规 划等 基本 资料。5.1.3 玉米地 埋式 滴灌 工程 规划 成果图 比例 不 应 低于 1/2000，图 上应 标清 项目 区范 围、水 源位 置、首部枢纽、管 网、道路、树 木、输 电线 路及 其它 地面 附着物 等。5.2 技术要 素 5.2.1 技术要 素选 取 玉米地 埋式 滴灌 工程 规划 设计过 程中 的水 量平 衡计 算、水源 水 质、技 术参 数、管网水 力计 算等 应 按GB/T 50485-2009 和GB/T 20203 的规 定执行。5.2.2 灌溉制 度 应 根据 玉米 的生 长发 育阶 段、土 壤墒 情、适 时降 雨量 及其时 间分 布等 确定 玉米 地埋式 滴灌 灌溉 制度。内蒙古 西辽 河流 域，一 般年 滴灌34次，灌 溉定 额80 m3/亩105m3/亩，干旱 年滴 灌56次，灌 溉定 额130 m3/亩155m3/亩。播种 后第 一 次滴灌 宜适 当加 大灌 水定 额，有 利于 出苗。具 体可 参照表1选 用。表1 玉米地 埋式 滴灌 灌溉 制度 参照表 5.2.3 灌水器 流量 及压 力 玉米地 埋式 滴灌 的滴 头流 量一般 应为1.2L/h-3.0L/h，工作 压力 应为50 kPa-100 kPa。滴头 流量 应根据土 壤类 型及 其性 质进 行选择，壤土 类取 较大 流 量，粘土 类选 较小 流量。沙土地 种植 的玉 米不宜 采用地埋式 滴灌。生育期 时间 一般年份（50%）干旱年份（85%）灌水次数 灌水定 额 m3/亩）灌溉定额 m3/亩 灌水次数 灌水定额 m3/亩 灌溉定额 m3/亩 播种及出苗期 4 月末至 5 月上旬 1 30 80 m3/亩105m3/亩 1 30 130 m3/亩155m3/亩 出苗至抽穗期 6 月中旬至 8 月上旬 1-2 2550 2-3 5075 抽穗至灌浆期 8 月中旬至 8 月下旬 1 25 1 25 灌浆至蜡熟期 8 月下旬至 9 月中旬/1 25 蜡熟至收获期 9 月下旬至 10 月上旬/DB15/T 1093 2017 4 5.3 管网布 置 5.3.1 滴灌带 地埋滴 灌带 铺设 方向 应顺 玉米种 植方 向。滴 灌带 埋 深、间距 和长 度等 应结 合 玉米的 种植 结构、土壤类型、气候、地 形和 经济 等条件 确定。根 据赤 峰市 经验，推荐 的内 蒙古 西辽 河流域 玉米 地埋 滴灌 带 布 置间距宜为0.8m 1.2m，埋 深30 cm 35cm，单 向布 设，长度60m 100m。布置 时不应 穿越田 间道路、沟渠等。5.3.2 支管 支管 按 压力 和流 量要 求将水 供给 滴灌 带首端。铺设 长度应 在满 足地 形、输水、灌水 要求 的前 提下，尽可能 长的 布设，以 节约 系统投 资。埋深 应大 于60cm，最 深至 冻土 层。埋深 小 于冻土 层时，秋 季 灌 溉结束后 须 排空 支管 道。5.3.3 排水管 一般与 支管 平行 布置，埋 深40cm 60cm，秋季 灌溉 结束后 须排 空。5.3.4 干管和 分干 管 干管 和 分干 管布 设要 尽量 顺直，埋深 应考 虑冻 土层 深度，可参 照GB/T 20203 进行。5.4 管道连 接 5.4.1 输水 管 和排 水管 连接 干管、支管 和排 水 管 的连 接按照GB/T 20203 和DB15/T 683-2014 进行。5.4.2 盲管连接 盲管 一 端通 过旁 通与 支管 或排水 管连 接，另一 端通 过直通 与滴 灌管 连接。盲管 管径 与滴 管带 相同，壁厚不 应低 于0.8mm 5.5 配套设 备 5.5.1 过滤器 常 用 的 过 滤 器 为 旋 流 水 砂 分 离 器 与 网 式 或 叠 片 式 组 合 过 滤 器，应 能 滤 掉 大 于 灌 水 器 流 道 尺 寸1/101/7 粒径 的杂 质。进出 水处的 压力 差不 宜超 过5m 10m，超过 时应 及时 冲 洗 清理。5.5.2 施肥（药）装置 施肥装 置 前 应设 置防 回流 装置，避免 肥液 中的 杂质 堵塞灌 水器 和肥（药）液 污染水 源，之后 一般 应接过滤 器。5.5.3 控制 及 量测 设备 地埋式 滴灌 系统 应设 控制 阀、进 排气 阀、冲 洗排 污 阀、水 表、压 力表 等设 备；控制 阀、进 排气 阀和冲洗排 污阀 应止 水性 好、操作灵 活；压力 表精 度不 应 高于1.6 级；水表 应灵 敏 度高、量程 适宜。DB15/T 1093 2017 5 6 工程施 工 6.1 施工工 序 玉米地 埋式滴 灌工 程施工 应按施 工前准 备 干管、分干管 管道沟 开挖 及铺设 试水 回填 滴 灌带铺设 支 管、排水 管 管 道沟开 挖支 管、排 水管 与滴灌 管连接 管 道及首 部设备 安装 试水 回填工序进 行。6.2 施工前 准备 按设计 准备 工程 材料，拟 定材料 进场 时间 计划，选 择材料 堆放 地点，专 人管 护，应 做到 防火、防盗、防风化。土地应 进行 平整、灭 茬，滴灌带 埋设 深度 应均 匀一 致，避 免滴 灌带 被根 茬扎 伤划破。6.3 滴灌带 铺设 滴灌带 应通过 布带 机 一次 性布设 到设计 埋深（35 cm），布 带机动 力根 据一次 铺管数 确定，一般 应为100 马力150 马力。滴灌带 不能 拉得 太紧 或扭 曲，不能 扎 伤划 破，滴头 朝上，滴灌 带埋 深和 间距 应保持 均匀 一致。6.4 盲管连 接 盲管长 度应 根据 现场 支管 或 排水 管旁 通与 毛管 距离 确定。与支 管或 排水 管连 接后，盲管 要有 一定 弧度，不 得出 现打 折（包括 滴灌带）、旁通 受力 大等 现象。为了防 止毛 管与 盲管 连接 处回填 时出 现弯 折，应在 与滴灌 管连接 处 做承 台，盲管与 滴灌 带连 接在 承台上进 行。6.5 其它 本文件 中没 有涉 及的 干、支、排 水 管 管沟 开挖、管 道和设 备安 装、滴灌 系统 冲洗、试水 和回 填等 内容，应 按GB/T 50485-2009 和GB/T 20203 的 规定 执行。7 运行管 理 7.1 一般规 定 7.1.1 滴灌系 统必 须在 设计 工况 和 轮灌 方式 下运 行。7.1.2 同一水 源的 滴灌 工程，应 实行统 一的 用水 管理；同 一轮灌 组应 实行 同一 灌水 管理。7.1.3 运行管 理人 员必 须经 过技 术培训，全 面了解 地 埋式 滴灌系 统设 计文 件，系统 掌握 滴 灌系 统的 操作、运 行及 维护 方法 和要 求。7.2 设备开 启模 式 支管必 须按 先打 开下 一个 轮灌组、再 关闭 已 运 行（或清洗）轮 灌组 的 顺 序进 行，即 必须 先启 后关，严禁先 关后 启。DB15/T 1093 2017 6 7.3 运行检 查 运行过 程中，应 根据 测量 仪表的 读数，检 查系 统是 否在设 计工 况下 运行；检 查管道、管 件及 其他 辅附设备 和各 连接 处是 否漏 水。发 现问 题，应及 时维 修或更 换。7.4 耕作要 求 耕翻时，应保 持耕 翻深度 均匀，避免耕 断地 埋滴灌 带。滴 灌带布 置间 距为1.2 m 时，玉 米宜 采用 大垄双行 种植。应 采用 定位 措施，保持 滴灌 带 在 小垄 正下方。耕翻 宜 以旋 耕为 主，耕翻 深度应 小于 滴灌 带埋 深5cm 以上。7.5 灌水管 理 有实时 实测 条件 的地 区，宜采用“耕层 适宜 土壤 含 水量法”判定 地埋 式滴 灌 玉米的 灌水 时间 和灌 水次数，灌水定 额参照5.2.2 选用。耕层适 宜土壤 含水 率 可参照DB15/T 683-2014 附录C选 用，土 壤含 水率测定参 照SL 364 的规 定进 行。没有实 时实 测土 壤含 水率 条件的 地区，可 参照5.2.2 给出的 灌溉 制度 进行 灌溉。_
