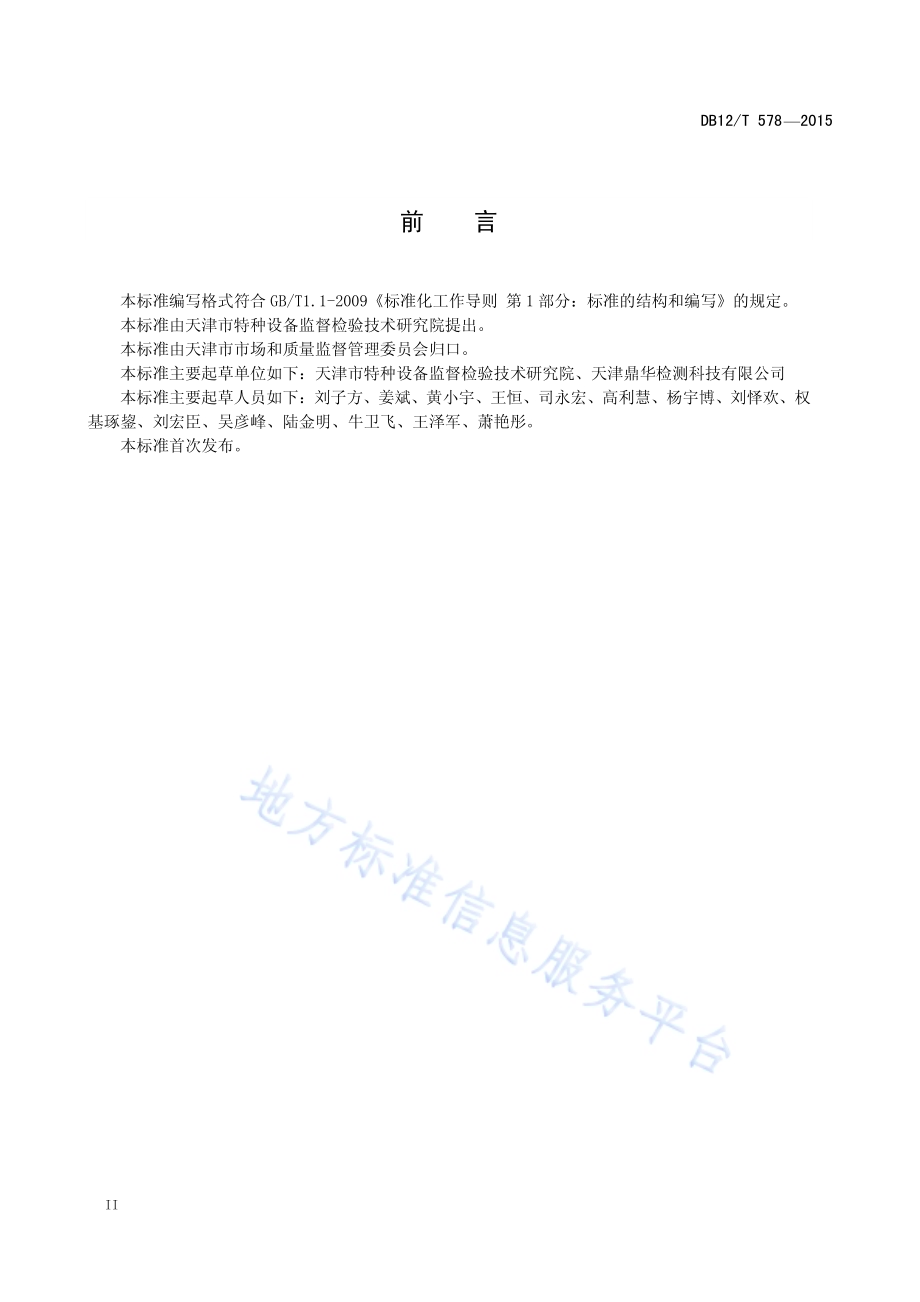

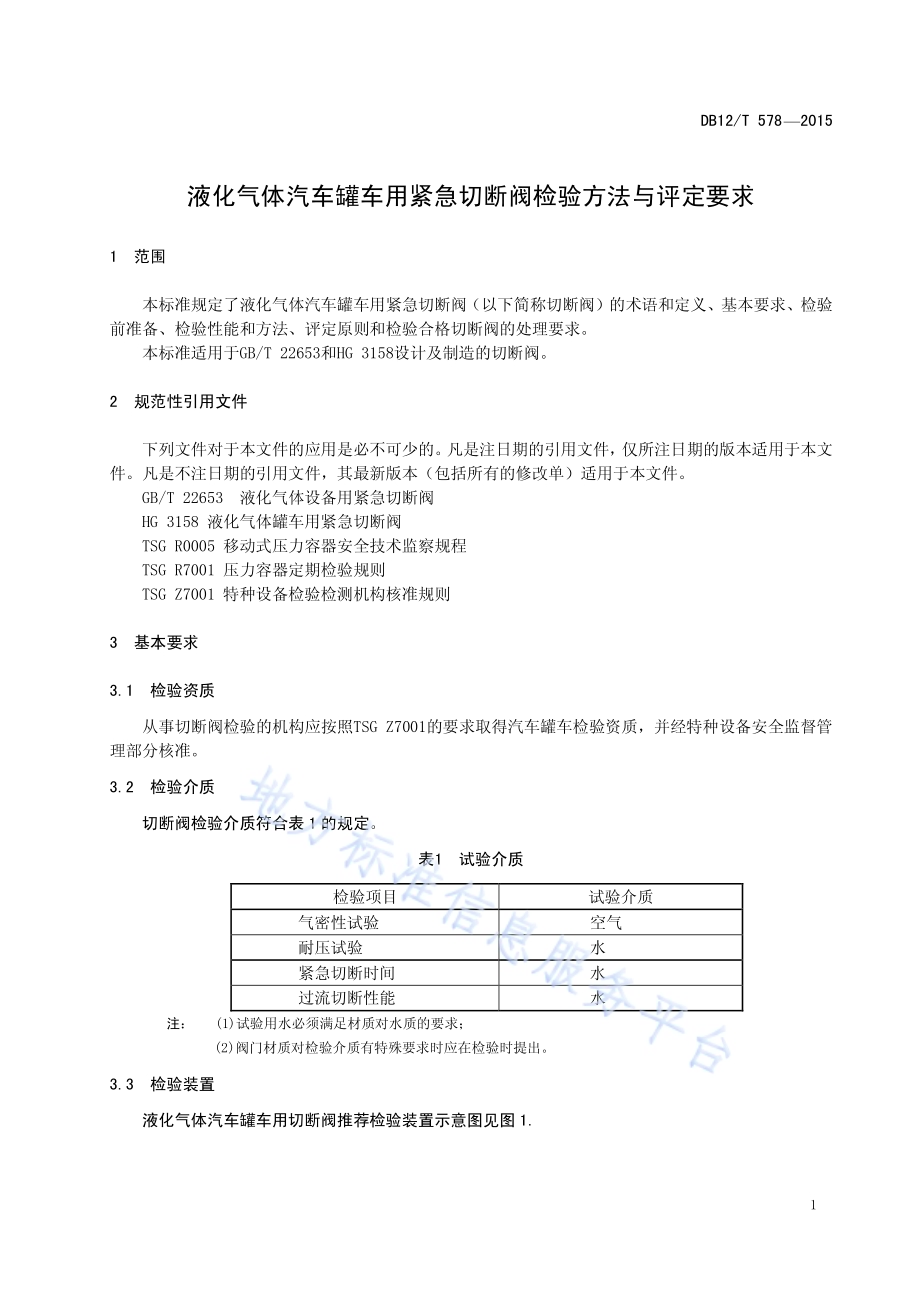

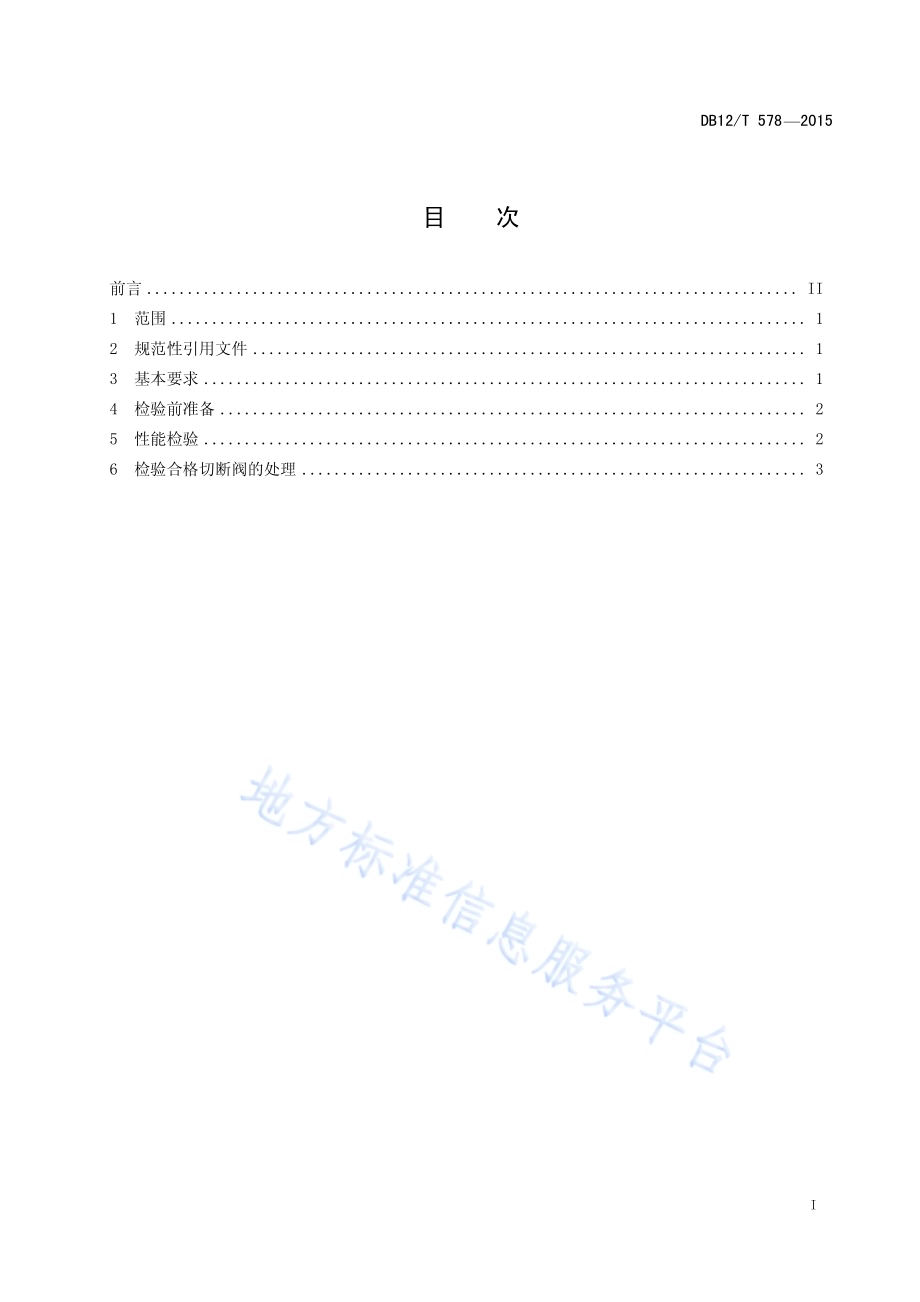

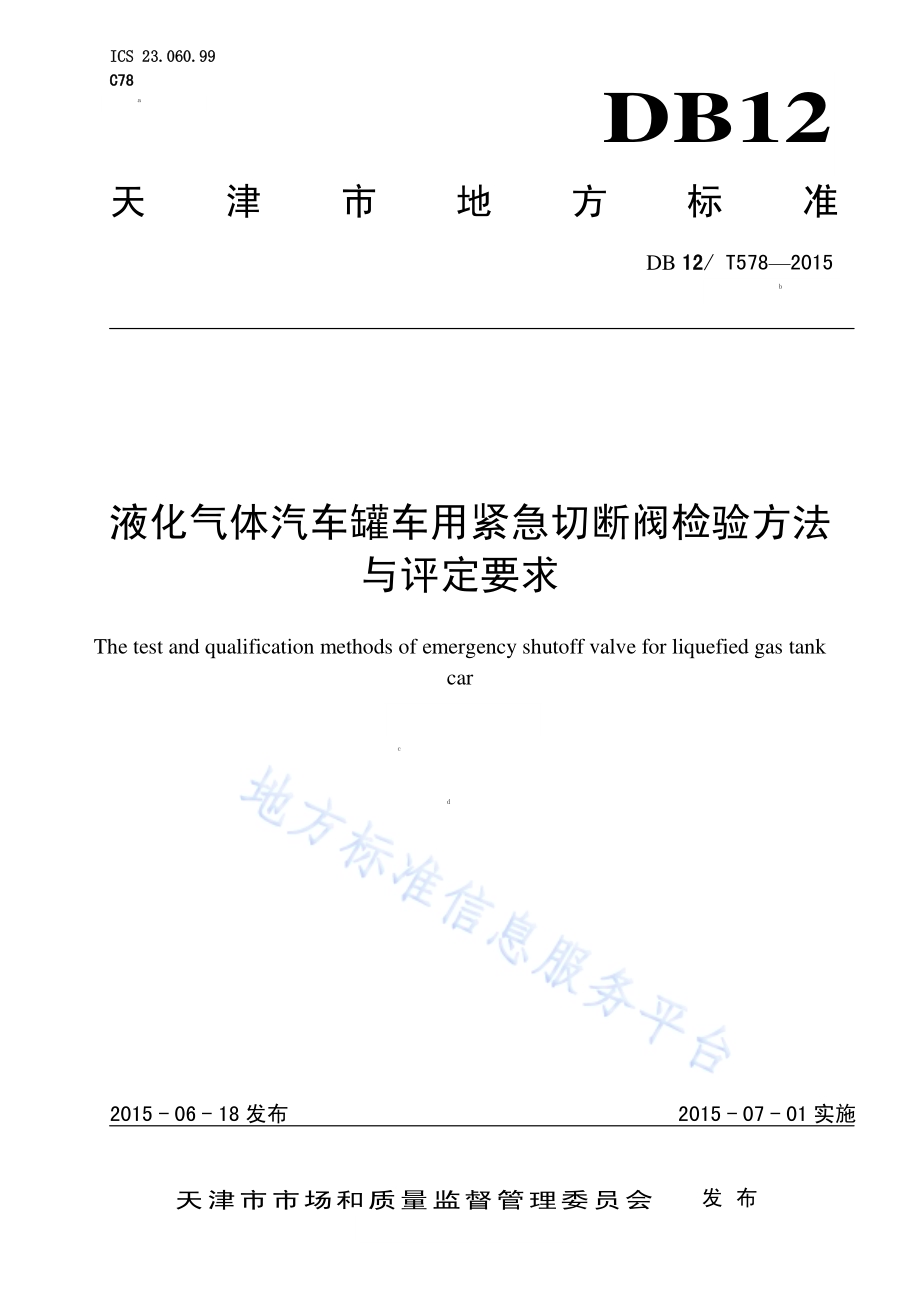

ICS 23.060.99 C78 a DB12 天津市地方标准 DB 12/T578 2015 b 液化 气体 汽车 罐车 用紧急切 断阀检验 方法与评定要 求 The test and qualification methods of emergency shutoff valve for liquefied gas tank car c d 2015-06-18 发布 2015-07-01 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 578 2015 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 基 本要 求.1 4 检 验前 准备.2 5 性 能检 验.2 6 检 验合 格切 断阀 的处 理.3 II 前 言 本标准 编写 格式 符 合GB/T1.1-2009 标准 化工 作导 则 第1 部 分：标准 的结 构 和编写 的 规定。本标准 由天 津市 特种 设备 监督检 验技 术研 究院 提出。本标准 由 天 津市 市场 和质 量监督 管理 委员 会 归 口。本标准 主要 起草 单位 如下：天津 市特 种设 备监 督检 验技术 研究 院、天津 鼎华 检测科 技有 限公 司 本标准 主要 起草 人员 如下：刘 子方、姜斌、黄小 宇、王 恒、司 永宏、高利 慧、杨 宇博、刘怿 欢、权基琢鋆、刘 宏臣、吴 彦峰、陆 金 明、牛卫 飞、王泽 军、萧 艳彤。本标准 首次 发布。DB12/T 578 2015 1 液化气体 汽车 罐 车用紧急 切断阀 检验方法 与评定 要求 1 范围 本标准 规定 了液 化气 体汽车 罐车 用紧 急切 断阀（以 下简称 切断 阀）的术 语和 定义、基本 要求、检 验前准备、检验 性能 和 方法、评定 原则 和检 验合 格切 断阀的 处理 要求。本标准 适用 于GB/T 22653 和HG 3158 设计 及制 造的 切 断阀。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 22653 液 化气 体设 备用紧 急切 断阀 HG 3158 液 化气 体罐 车用 紧急切 断阀 TSG R0005 移动 式压 力容 器安全 技术 监察 规程 TSG R7001 压力 容器 定期 检验规 则 TSG Z7001 特种 设备 检验 检测机 构核 准规 则 3 基本要 求 3.1 检 验资质 从事 切 断阀 检 验的机 构应 按照TSG Z7001 的 要求取 得 汽车罐 车 检验 资质，并经 特种设 备安全 监督 管理部分 核准。3.2 检 验介 质 切断阀 检验 介质 符合 表 1 的规定。表1 试验介 质 检验项 目 试验介 质 气密性 试验 空气 耐压试 验 水 紧急切 断时 间 水 过流切 断性能 水 注：(1)试验用水 必须满足材质 对水质 的要求；(2)阀门材质对检验介质有特殊 要求时应在检验时提出。3.3 检 验装 置 液化气 体汽 车罐 车用 切断 阀 推荐 检验 装置 示意 图见图 1.DB12/T 578 2015 2 1 储水 池 2 泵 3 截 止阀 4 空气 储罐 5 稳 压罐 6 紧 急切 断阀 图1 紧急切 断阀 检验 装置 示意 图 3.4 检验装 置检 查 3.4.1 检查连 接 管 路，确认 密封 性能良 好；3.4.2 检查安 全附 件和 控制 系统 状态是 否完 好。3.5 安全检 查 3.5.1 检查检 验设 备的 安全 防护 装置；3.5.2 检 验装 置应 由 经 过培 训的 专人操 作，升压 应缓 慢平 稳，发 现异 常或 故障 时，应停止 检验。4 检验前 准备 4.1 资料审 查 4.1.1 核 对切 断阀 型式、型 号、操作方 式、公称 压力；4.1.2 核对 制 造单 位 及 其许 可证 编号 与 铭牌 及合 格证 的一致 性。4.2 切断阀 检查 4.2.1 进行清 洗、解体；4.2.2 检验阀 体、先导 杆、弹簧、密封 面、凸轮 有无 损 伤 变形、腐蚀 生锈、裂 纹。5 性能检 验 5.1 性能检验 切断阀 的性能 检 验项 目为 气密性 试验、耐 压试 验、紧急 切 断时 间、过流 切断 性能。5.2 检验方 法 与 评定 原则 5.2.1 气密性 试验 a)气密性 试验 分别 在0.1MPa 和罐体 的设 计压 力下 进行；DB12/T 578 2015 3 b)保压时 间应 满足 检查 要求，且不 少 于 5min。c)在规定 的试 验时 间内，无 渗漏为 合格。5.2.2 耐压试 验 a)本条适 用于 罐车 全面 检验 时进行 的切 断阀 检验；b)耐压试验 压 力为 罐 体 设计 压力 的1.5 倍；c)试验介 质 不 得低 于 15，试验时 应将 阀体 内 空 气排 出干净；d)达到试 验压 力后 保压 时间 应满足 检查 要求，且 不少 于 10min；e)在规定 的试 验时 间内，无 可见变 形、无渗 漏为 合格。f)试验完 毕，必须 及时 排出 残留在 阀体 内的 液体，按 照5.2.1 的 要求 重新 进行 气密性 试验。5.2.3 紧急切 断时 间 a)试验要 求平 缓增 加 切 断阀 出口的 介质 流量，由 操作 者关闭 切断 阀 控 制装 置；b)记录动 作开 始至 液流 关闭 的时间，重 复上 述 检 验次 数不 应 少于 3 次。c)3 次切 断时 间值 都不 超过5s 为合 格。5.2.4 过流切 断性能 a)试验要 求平 缓增 加 切 断阀 出口的 介质 流量，直 至切 断阀自动 切断。b)记录切 断阀 切断 时 出 口介质 最大 流量，重 复上 述检 验次数 不 应 少于 3 次。c)当阀门 出口 介质 的流 量达 到额定 流量 时，阀瓣 应能 自动关 闭，阀瓣 自行 关闭 瞬间最 大流 量的 允许偏差 为额 定 流 量10%以 内为合 格。6 检验合 格切 断阀 的处 理 6.1 及 时吹 扫 切 断阀 阀腔，水渍 去除 干净；6.2 对 易燃 易爆 介质 的切 断阀，吹扫 完毕 后进 行脱 脂处理；6.3 对 阀门 进口 进行 防护 处理；6.4 标注 检 验标 记。_ DB12/T 578 2015
