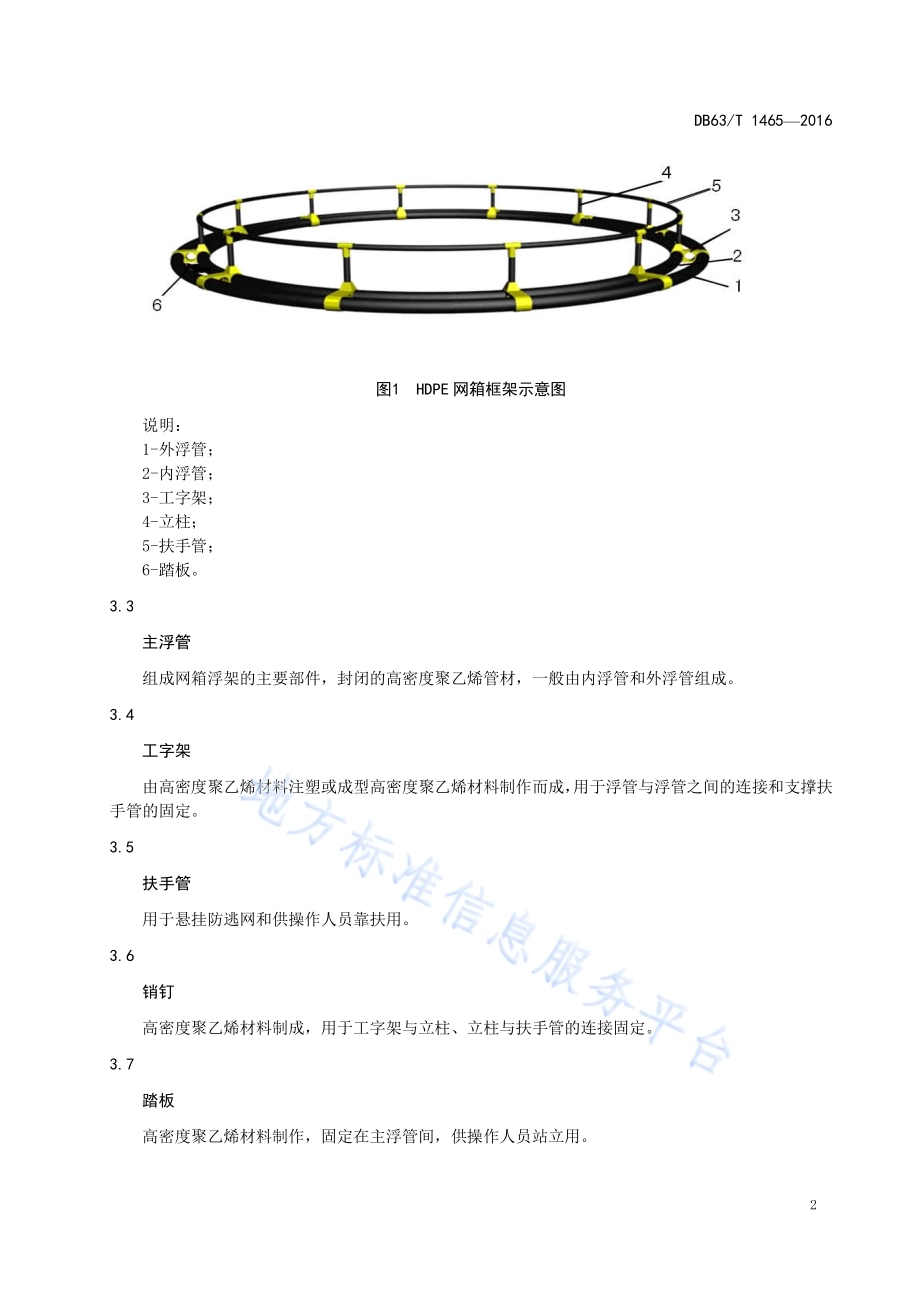

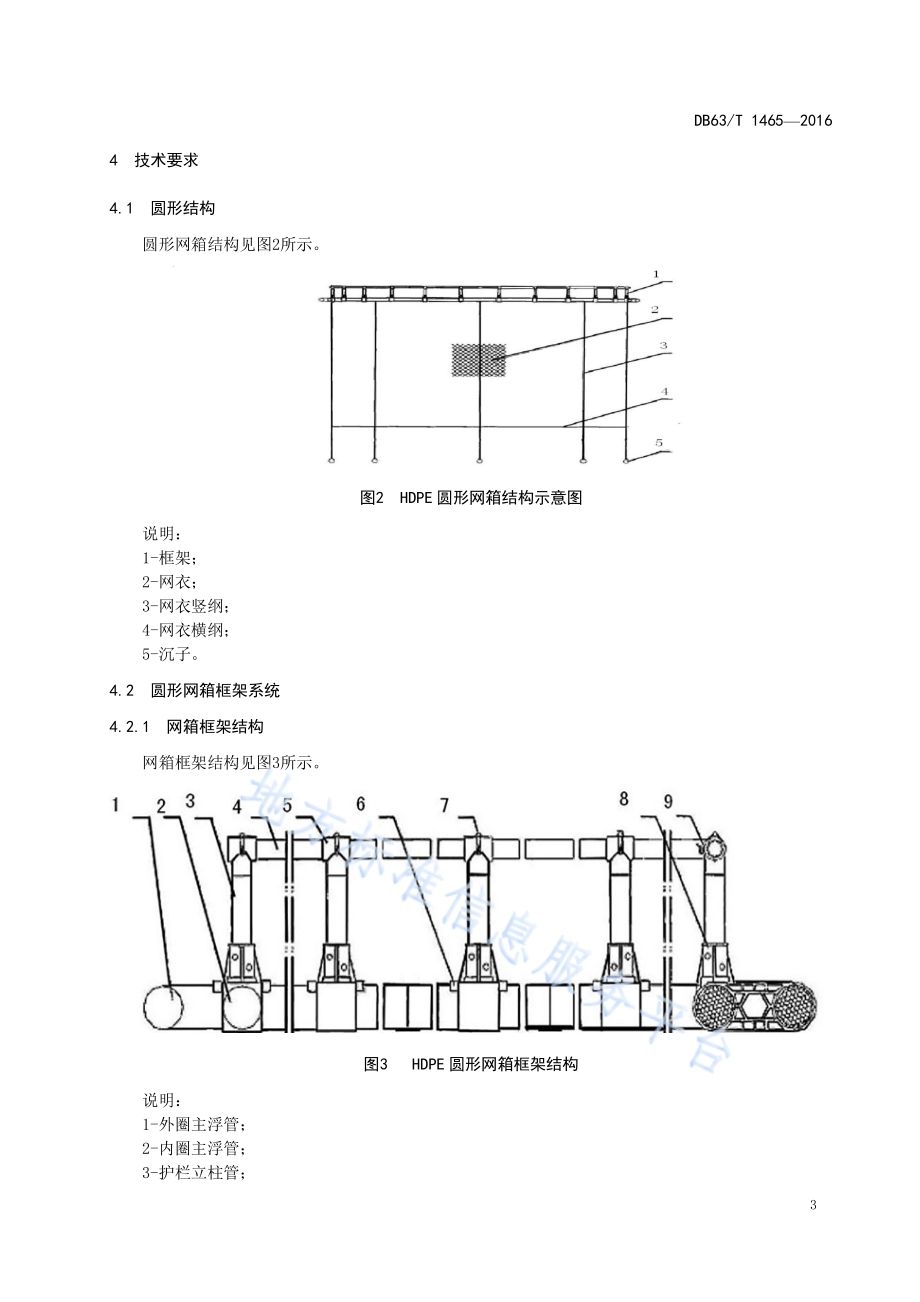

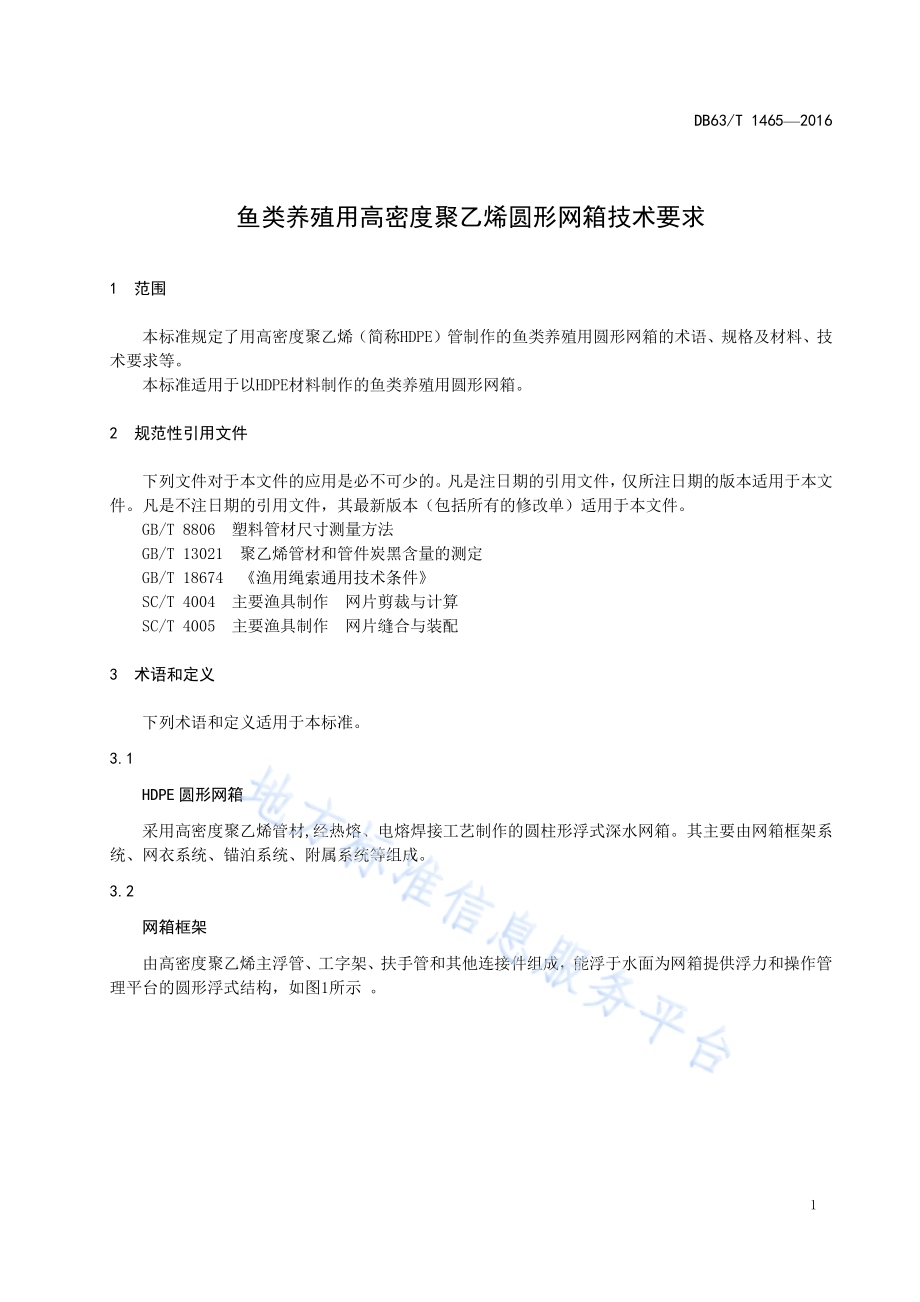

ICS 63.150 B 56 备案号：49237-2016 DB63 青 海 省 地 方 标 准 DB63/T 14652016 鱼类养殖用高密度聚乙烯圆形网箱技术要求 2016-03-21发布 2016-05-01实施 青海是质量技术监督局 发 布 DB63/T 14652016 I 前 言 本标准的编写符合GB/T 1.12009的要求。本标准由青海省农牧厅提出并归口。本标准起草单位：青海省渔业环境监测站、中国水产科学研究院南海水产研究所。本标准主要起草人：申志新、郭根喜、王国杰、王振吉、陆铭、简生龙、卢宝军、陶启友、关弘弢。DB63/T 14652016 1 鱼类养殖用高密度聚乙烯圆形网箱技术要求 1 范围 本标准规定了用高密度聚乙烯（简称HDPE）管制作的鱼类养殖用圆形网箱的术语、规格及材料、技术要求等。本标准适用于以HDPE材料制作的鱼类养殖用圆形网箱。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 8806 塑料管材尺寸测量方法 GB/T 13021 聚乙烯管材和管件炭黑含量的测定 GB/T 18674 渔用绳索通用技术条件 SC/T 4004 主要渔具制作 网片剪裁与计算 SC/T 4005 主要渔具制作 网片缝合与装配 3 术语和定义 下列术语和定义适用于本标准。3.1 HDPE圆形网箱 采用高密度聚乙烯管材,经热熔、电熔焊接工艺制作的圆柱形浮式深水网箱。其主要由网箱框架系统、网衣系统、锚泊系统、附属系统等组成。3.2 网箱框架 由高密度聚乙烯主浮管、工字架、扶手管和其他连接件组成，能浮于水面为网箱提供浮力和操作管理平台的圆形浮式结构，如图1所示。DB63/T 14652016 2 图1 HDPE网箱框架示意图 说明：1-外浮管；2-内浮管；3-工字架；4-立柱；5-扶手管；6-踏板。3.3 主浮管 组成网箱浮架的主要部件，封闭的高密度聚乙烯管材，一般由内浮管和外浮管组成。3.4 工字架 由高密度聚乙烯材料注塑或成型高密度聚乙烯材料制作而成，用于浮管与浮管之间的连接和支撑扶手管的固定。3.5 扶手管 用于悬挂防逃网和供操作人员靠扶用。3.6 销钉 高密度聚乙烯材料制成，用于工字架与立柱、立柱与扶手管的连接固定。3.7 踏板 高密度聚乙烯材料制作，固定在主浮管间，供操作人员站立用。DB63/T 14652016 3 4 技术要求 4.1 圆形结构 圆形网箱结构见图2所示。图2 HDPE圆形网箱结构示意图 说明：1-框架；2-网衣；3-网衣竖纲；4-网衣横纲；5-沉子。4.2 圆形网箱框架系统 4.2.1 网箱框架结构 网箱框架结构见图3所示。图3 HDPE圆形网箱框架结构 说明：1-外圈主浮管；2-内圈主浮管；3-护栏立柱管；DB63/T 14652016 4 4-扶手管；5-扶手管三通；6-定位块；7-销钉；8-工字架；9-网衣挂钩。4.2.2 网箱框架技术参数 圆形网箱框架型号、规格等技术参数见表1。表1 圆形网箱框架技术参数 框架 周长（m）框架 直径（m）扶手管 直径（mm）扶手立 柱高度（cm）工字架 立柱管径（mm）工字架 间距（m）浮管 外径（mm）浮管壁厚（mm）双浮管 中心距离（cm）60-80 19.1-25.5 110 80 125 2 250-280 14.8-16.6 55-66 80-100 25.5-31.9 110 80 125 2 280-315 16.6-18.7 66 100-120 31.9-38.2 110 80 125 2 315-350 18.7-20.6 66 120-160 38.2-50.9 110 80 125 2 350-385 20.6-22.5 66 4.2.3 网箱框架材料要求 网箱框架的管材、工字架、踏板及配件等基础原料为高密度聚乙烯（HDPE）。管材的内外壁应光滑、清洁、不允许有气泡、裂口、分解变色线及影响使用的划痕等缺陷。工字架预制件的表面不允许有气泡、裂口和明显的毛刺、裂纹、颜色不均等缺陷。框架管材的外径、壁厚及偏差检验按GB/T 8806的规定执行。框架的主浮管、工字架、踏板及配件的颜色为黑色，其炭黑的含量应符合GB/T 13021中规定。框架管材的物理性能应符合GB/T 13021中规定。4.2.4 网箱框架装配要求 主浮管和扶手管均由若干根管材拼接而成，拼接采用热熔融焊接。焊缝应平整、光滑，不得有假焊、熔融过深等缺陷。焊缝处不得出现渗水现象。工字架与主浮管装配时，应保证浮管灵活转动，内主浮管上焊接鞍型限位块，限位块至工字架边侧间距不得大于1厘米；工字架与扶手立柱管以及扶手管与立柱装配时，均采用销钉固定。工字架在浮管和扶手管上装配的中心间距为2米。踏板为高密度聚乙烯材料预制件，安装在主浮管上，便于养殖人员站立和操作。4.3 网衣系统 4.3.1 网衣材料 采用绞捻无结网和经编无结网，参数见表2。表2 网衣参数 网衣材料名称 线径/股数 绞捻无结网 PE200-4OOD/16PLY-110PLY,PA210D/20PLY-110PLY 经编无结网 PE200-4OOD/4PLY-36PLY,PA210D/4PLY-36PLY DB63/T 14652016 5 4.3.2 网目规格 根据养殖鱼体大小决定。4.3.3 标准网高 根据养殖水域的水深确定，网底距离河床应大于3米以上。4.3.4 纲绳 应符合GB/T 18674的要求。4.3.5 网衣质量检验 网片剪裁与计算应符合SC/T 4004的要求。网片缝合与装配按应符合SC/T 4005的要求。4.4 沉子 根据网衣大小、养殖水域流速确定沉子重量和间距。一般用混凝土制成圆柱体水泥块。沉子距离网底1.5米以上。4.5 网盖 4.5.1 网盖材料 采用聚乙烯材料，网目为6 厘米40厘米。4.5.2 支网架 支网架材料为HDPE。支网架（形状为正方形、圆柱形、圆台形、多角体形）各角连接处采用PE焊接技术，其浮力大于框架自身重量和盖网吸湿后总重量的50%以上。支网架位于网箱中间，高度大于网箱扶手高度二倍，用四根以上等长绳索固定在扶手管上。支网架与网盖接触部加厚防磨损。网盖与框架接触部(扶手)用绳索捆绑，每隔5米一处。4.6 锚泊系统 4.6.1 锚泊布局 HDPE网箱采用箱组多点直系锚泊方式布局。平面布局如图4所示。DB63/T 14652016 6 图4 HDPE圆形网箱锚泊平面图 说明：1-主锚；2-副锚；3-缆绳。4.6.2 锚绳连接方法 将缆绳以8字形环绕内浮管和外浮管2圈并固定，内浮管和外浮管中部留出0.5米缆绳打成U形并与U形环相扣固定（如图5所示）。将锚绳一头与U形环相连接固定，锚绳另一头连接锚链，锚链连接锚。图5 缆绳与 U形环连接图 4.6.3 锚泊方法和锚、锚链及锚绳要求 锚绳与水平面的夹角为17度35度。水越深夹角越大，网箱越大夹角越小，或水流越大夹角越大。锚绳长度一般在水深的3倍以上。锚选用大抓力锚（如犁头锚、三角锚），主锚重400千克500千克，副锚重200千克300千克，锚链长根据水流速和水底情况自定，锚链重100千克200千克。锚泊方法如图6所示。DB63/T 14652016 7 图6 锚泊方法示意图 说明：1-网箱框架；2-锚绳与U形环连接处；3-锚绳；4-锚绳与锚链连接处；5-锚链；6-锚；7-浮标绳；8-浮标。4.6.4 网箱框架之间距离 网箱框架之间距离见表3。表3 网箱框架规格及间距 网箱框架周长（m）网箱框架直径（m）框架间距离（m）60 19.1 50 80 25.5 55 100 31.9 65 120 38.2 80 160 50.9 100 _
