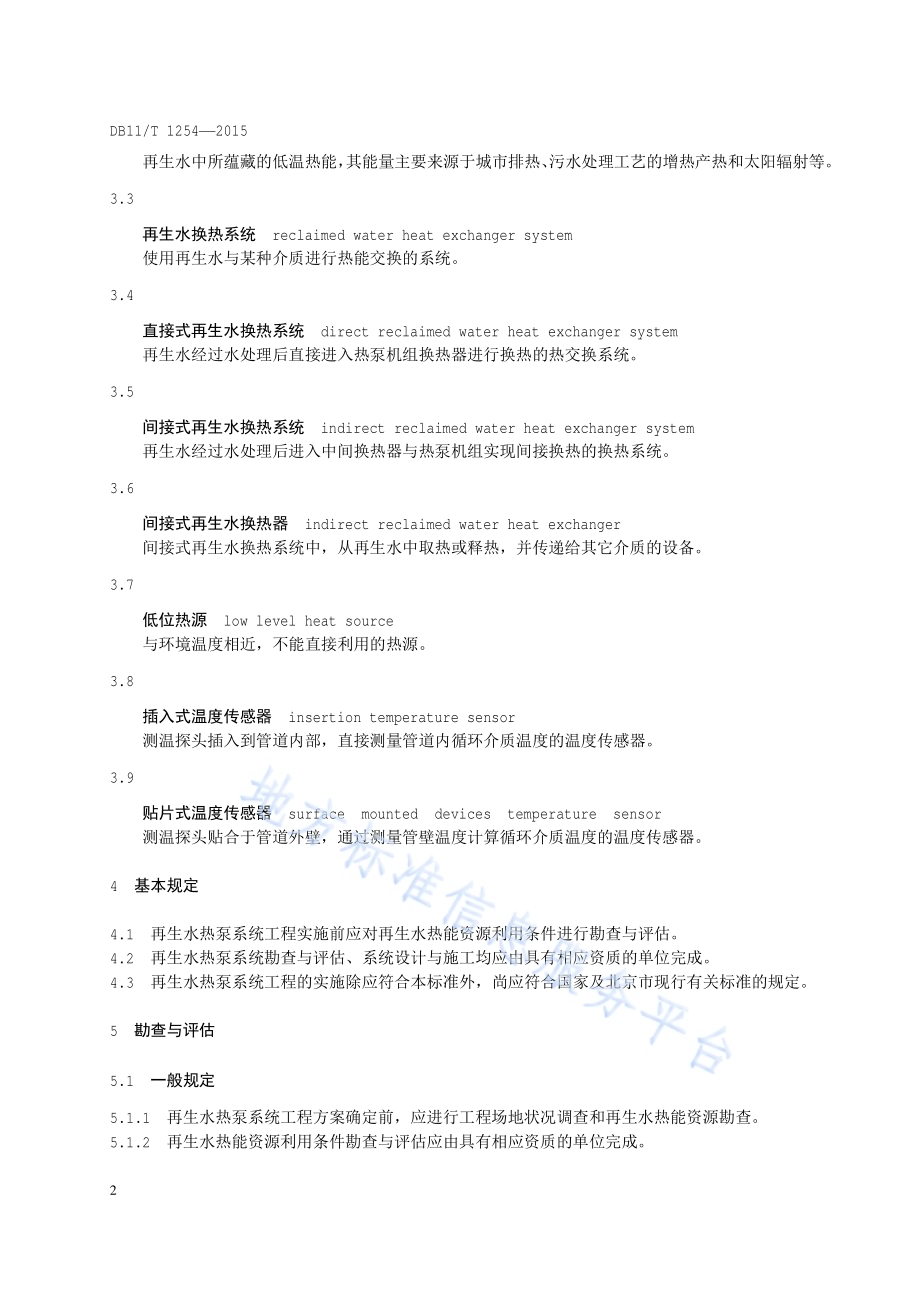

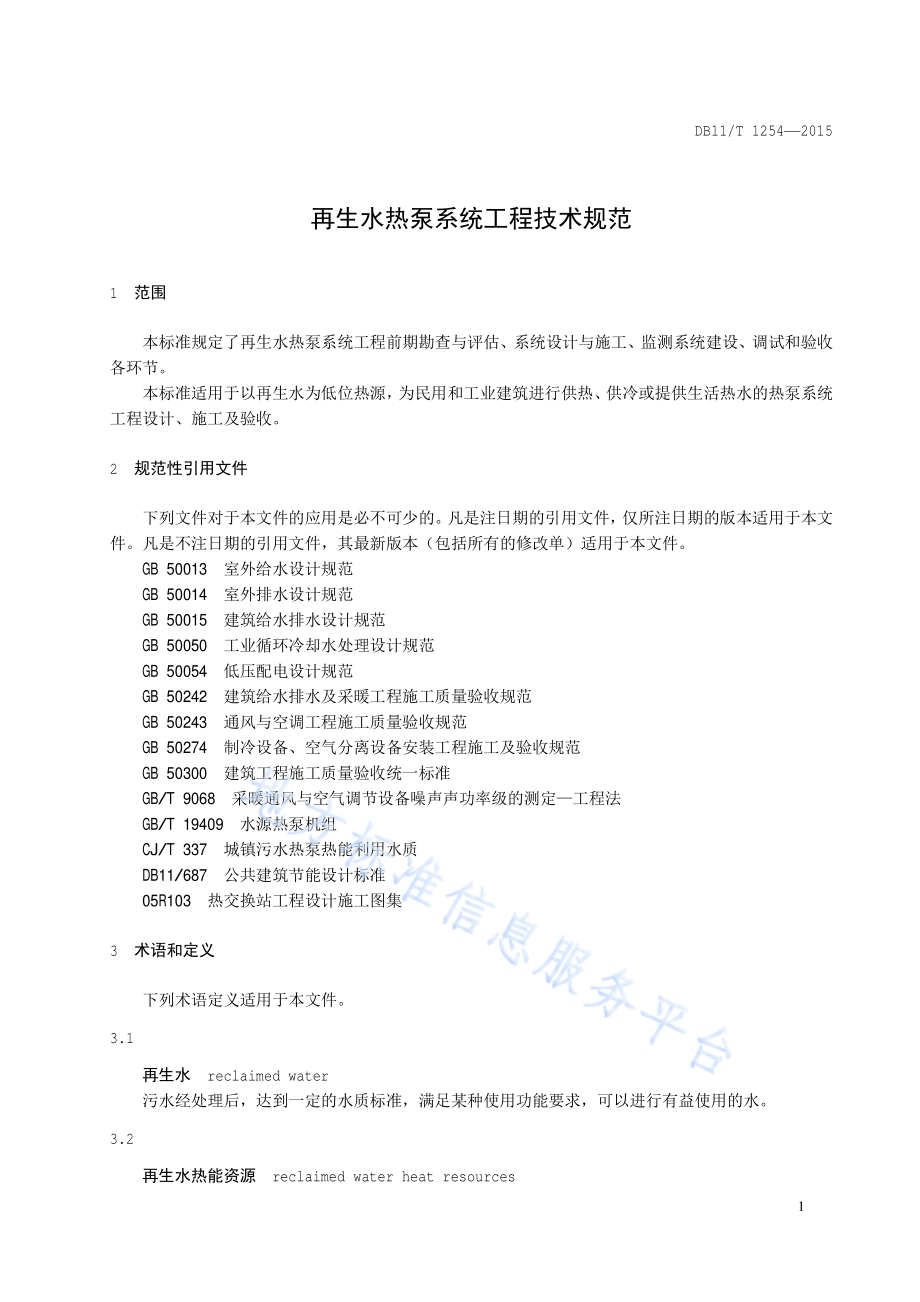

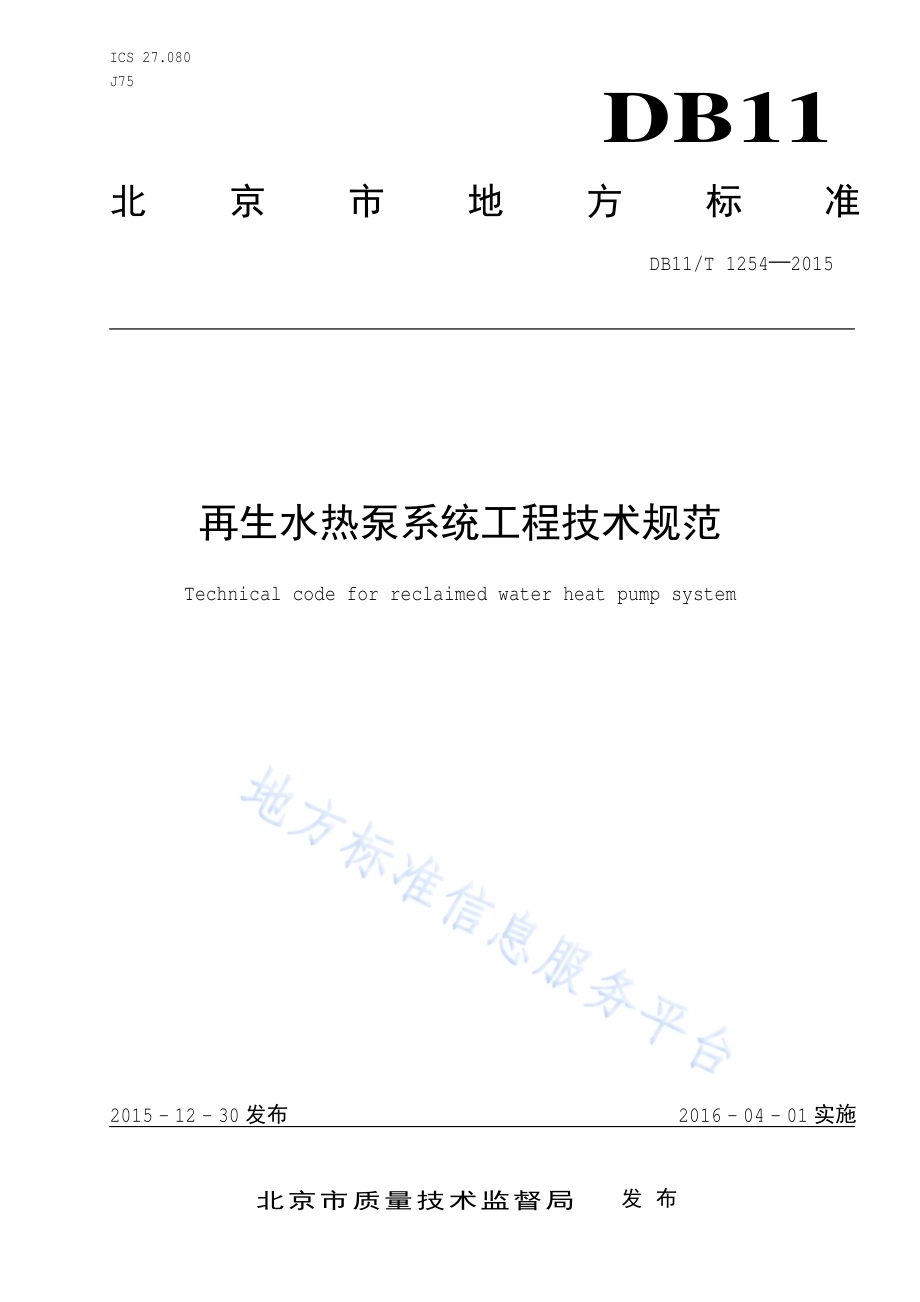

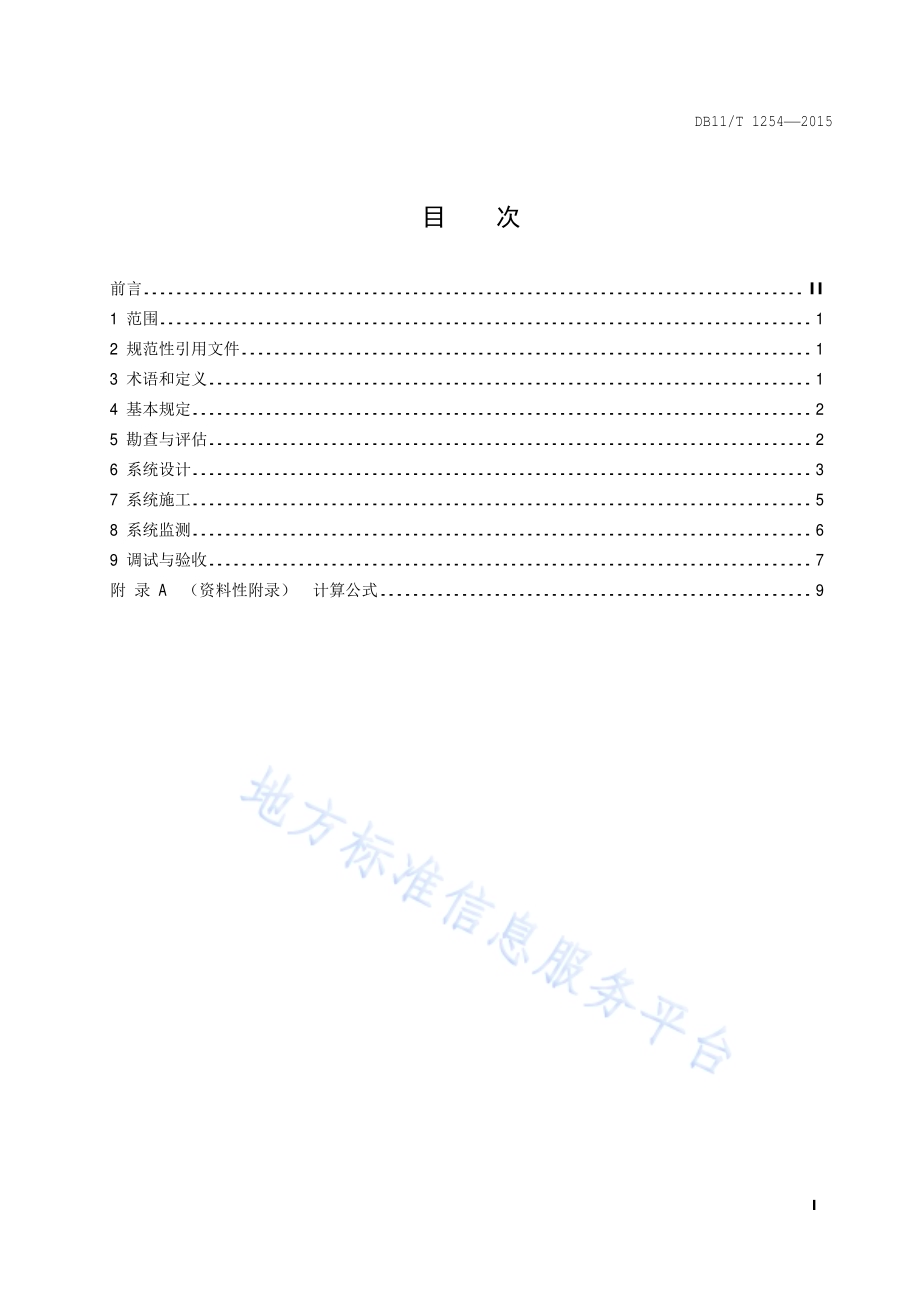

ICS 27.080 J75 DB11 北京市地方标准 DB11/T 1254 2015 再生水热泵系统工程技术规范 Technical code for reclaimed water heat pump system 2015-12-30发布 2016-04-01实施 北京市质量技术监督局 发布 DB11/T 1254 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.2 5 勘查与评估.2 6 系统设计.3 7 系统施工.5 8 系统监测.6 9 调试与验收.7 附 录 A（资料性附录）计算公式.9 DB11/T 1254 2015 II 前 言 本标准根据 GB/T 1.1-2009给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京市地质矿产勘查开发局、北京节能环保中心、北京市地质勘察技术院、北京源深节能技术有限责 任 公 司、北京 华 源 热力管网 有限公 司、中 国 环 境科学研究 院、中 国 地质调查局 浅层地 温 能 研究 与 推广 中心。本标准 主要 起草 人：李宁波、闫立华、焦江波、杨俊伟、郑佳、于湲、郭艳春、吴丰昌、周涛、李军、冉伟彦、杨全合、卫万顺、李娟、张 文 秀、韩敏霞、李海东、杜红兵、李萌 文、金波、王伟。DB11/T 1254 2015 1 再生水热泵系统工程技术规范 1 范围 本标准规定 了再生水热泵 系统工 程 前 期 勘查与评估、系统设计与施工、监测系统 建 设、调试和验收各 环节。本标准 适 用 于以再生水为低 位 热 源，为民 用和工 业建筑进行供热、供冷或 提 供生活热水 的 热泵 系统工 程 设计、施工 及 验收。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不 可少 的。凡 是 注日 期 的引用文件，仅所注日 期 的 版 本 适 用 于 本文件。凡 是不 注日 期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB 50013 室外 给 水 设计规范 GB 50014 室外排 水 设计规范 GB 50015 建筑 给 水 排 水 设计规范 GB 50050 工 业 循 环 冷 却 水 处理 设计规范 GB 50054 低 压配电 设计规范 GB 50242 建筑 给 水 排 水及 采暖 工 程 施工质 量 验收规范 GB 50243 通风 与 空 调工 程 施工质 量 验收规范 GB 50274 制 冷 设 备、空气分离 设 备安装 工 程 施工 及 验收规范 GB 50300 建筑 工 程 施工质 量 验收统 一 标准 GB/T 9068 采暖通风 与 空气 调节设 备噪声声功率级 的测定 工 程 法 GB/T 19409 水 源 热泵 机 组 CJ/T 337 城镇污 水热泵热 能 利 用 水 质 DB11/687 公 共 建筑 节能设计标准 05R103 热 交换站 工 程 设计施工 图集 3 术语和定义 下列 术语定义 适 用 于 本文件。3.1 再生水 reclaimed water 污 水 经处理后，达到一 定的 水 质标准，满足某种使 用 功 能 要 求，可 以进行 有 益使 用的 水。3.2 再生水热能资源 reclaimed water heat resources DB11/T 1254 2015 2 再生水 中 所蕴藏 的 低温热 能，其 能 量 主要 来 源 于 城 市 排 热、污 水 处理 工 艺 的 增 热 产 热 和 太阳辐射等。3.3 再生水换热系统 reclaimed water heat exchanger system 使 用 再生水 与 某种介 质 进行热 能 交换 的系统。3.4 直接式再生水换热系统 direct reclaimed water heat exchanger system 再生水 经过 水 处理后直接 进 入 热泵 机 组 换 热 器 进行 换 热 的 热 交换 系统。3.5 间接式再生水换热系统 indirect reclaimed water heat exchanger system 再生水 经过 水 处理后 进 入 中 间换 热 器 与 热泵 机 组实 现间接换 热 的 换 热 系统。3.6 间接式再生水换热器 indirect reclaimed water heat exchanger 间接 式 再生水 换 热 系统中，从 再生水 中 取 热或 释 热，并 传递 给 其它介 质的设 备。3.7 低位热源 low level heat source 与环 境温 度相近，不 能 直接利 用的 热 源。3.8 插入式温度传感器 insertion temperature sensor 测 温 探头 插 入到 管 道内部，直接 测 量 管 道内 循 环 介 质 温 度 的 温 度传 感 器。3.9 贴片式温度传感器 surface mounted devices temperature sensor 测 温 探头 贴 合于管 道 外 壁，通过 测 量 管 壁 温 度 计算 循 环 介 质 温 度 的 温 度传 感 器。4 基本规定 4.1 再生水热泵 系统工 程 实施前 应对再生水热 能资源 利 用 条 件 进行 勘查与评估。4.2 再生水热泵 系统勘查与评估、系统设计与施工 均 应 由 具 有 相 应 资质的单位 完成。4.3 再生水热泵 系统工 程 的实施 除 应 符 合 本标准 外，尚 应 符 合国 家 及 北京市 现 行 有 关 标准的规定。5 勘查与评估 5.1 一般规定 5.1.1 再生水热泵 系统工 程 方案确 定前，应进行 工 程 场 地 状况 调查和 再生水热 能资源勘查。5.1.2 再生水热 能资源 利 用 条 件勘查与评估 应 由 具 有 相 应 资质的单位 完成。DB11/T 1254 2015 3 5.1.3 再生水热 能资源 利 用 条 件勘查 完成 后，应 编写 再生水热 能资源勘查评 价报告，并 对 资源 利 用 情 况 提出 建 议。5.2 工程场地状况调查 5.2.1 再生水热泵 系统 方案 设计前，应进行 工 程 场 地 状况 调查。5.2.2 调查 内容 应 包括室外 管 线 和 站 房 施工范围 内 地 上 及 地 下 构 筑 物 及管 线情况。5.3 再生水热能资源勘查 5.3.1 再生水热泵 系统 方案 设计前，应进行再生水热 能资源勘查。5.3.2 勘查 内容 应 包括：a）再生水 输 水 路线；b）再生水 源位 置 与 建筑 物 的 距 离、取 水 与 退 水 点 标 高；c）供 暖 季 和 供冷 季 再生水 逐时流 量 及 逐时 水温；d）再生水水 质 条 件，水 质调查 项目见表 1；表 1 再生水水质调查项目 序号 水 质 参数 单位 序号 水 质 参数 单位 1 pH值 11 溶解 性 总固体 mg/L 2 悬浮物（SS）mg/L 12 余氯 mg/L 3 浊 度 NTU 13 粪大肠杆菌 个/L 4 生 化需氧 量（BOD5）mg/L 14 含砂 量（体积比）5 氯 离 子 mg/L 15 二氧化硅 mg/L 6 氨氮 以 N计，mg/L 16 总硬 度 以 CaCO3计，mg/L 7 总氮 mg/L 17 总碱 度 以 CaCO3计，mg/L 8 总磷 以 P计，mg/L 18 硫化物 mg/L 9 硫酸盐 mg/L 19 石油类 mg/L 10 动植物油 mg/L e）再生水 取 水管 线 下 游 用 户 情况，包括 用 水 需 求 的 水 量、水温、水 质 等；f）再生水 处理 厂 的 维 修 规 律。5.3.3 再生水热 能资源勘查评 价报告内容 应 包括：a）建 设 项目 概 况、来 源、再生水 资源 论证 范围、开发 利 用 状况 分 析 等；b）取 用 水合 理 性 分 析，分 析 可 供 工 程 项目 利 用的 水 量 及 其可 靠 性、水 质 及 其 稳 定性、水温 条 件、合 理取 用 水 量 的 核 定 等；c）应对再生水热 能资源 量 进行 评 价，计算 可利 用 再生水 换 热 功率，计算公式 见 附录 A；d）取 水 影响论证 及 退 水 影响论证，论证 再生水 取 水 与 退 水 的 适 宜 路线 与 方案 以及 取 水、退 水对下游 用 户 的 影响 等 内容；e）影响补偿 和 水 资源保 护措 施；f）应 根据工 程 具体情况 进行 经 济 性和 风 险 性 分 析，确 保 采 用 再生水热泵 系统的 可 行 性。DB11/T 1254 2015 4 6 系统设计 6.1 一般规定 6.1.1 再生水热泵 系统的设计 应 由 具 有 相 应 设计资质的单位 完成。6.1.2 再生水热泵 系统 应 设监测系统，并 应 符 合 第 8章 的规定。6.2 换热系统 6.2.1 根据 再生水是 否 直接 与 热泵 机 组 换 热 器接 触，再生水 换 热 系统 可分 为 直接 式 再生水 换 热 系统和间接 式 再生水 换 热 系统。6.2.2 再生水 换 热 系统 形 式 应 根据勘查与评估 结果 确 定。6.2.3 再生水 换 热 系统 冬 季 取 热 量 及 夏 季 释 热 量可 按 附录 A进行 计算。6.2.4 再生水 换 热 系统设 备 与 材 料 应 符 合下列要 求：a)根据 再生水水 质 及 其 腐蚀 性，选 用 相 应 的 防腐材 料与 涂 层，减缓 设 备 与 材 料的 腐蚀。技术 经 济 比 较 合 理 时，可采 用 非 金 属 或合金 材 料的 再生水 换 热 器；b)再生水 换 热 系统 换 热 器 结 构 应 尽 可 能 简 单，并 应 留 有 清洗 开口 或 拆卸端 头，便 于 清洗、更 换 管件 等日 常维护。6.2.5 再生水 在 进 入换 热 器 前，宜 根据 水 质实 际 情况 设 置 自 动 过 滤 除 污装 置 或再生水 专 用 过 滤 器，并能实 现 全 自 动 连续 过 滤 功 能。6.2.6 根据监测的 再生水温 度，确 定系统中 各 节 点 的设计 温 度，冬 季 为 最 低温 度，夏 季 为 最 高 温 度。对于 直接 式 再生水 换 热 系统，冬 季 热泵 出 水 的 最 低温 度 不 宜 低于 4，夏 季 热泵 出 水 最 高 温 度 不 宜 高 于35。6.2.7 再生水热泵 系统 取 水 口 应 位 于 退 水 口的 上 游，取 水 口根据实 际 情况 设 置 污 物 过 滤 装 置。6.2.8 与 再生水 接 触 的设 备、部 件 及管 道均 应 具 有 防腐、防 生 物 附 着 的能 力或 措 施。6.2.9 直接 式 再生水 换 热 系统 再生水水 质 应 符 合 CJ/T 337的规定。6.3 热泵机组 6.3.1 再生水热泵 机 组性能 应 符 合 GB/T 19409的 相 关 规定。6.3.2 应 根据 空 调 负荷特 点 及 可 用 再生水水 量，经过 全 年 能 效、可 靠 性、经 济 性 比 较 后，合 理 选择 再 生水热泵 机 组的 类 型、规 格 与 台 数。6.3.3 再生水热泵 机 组的设计工 作 压 力应 与系统工 作 压 力 相 适应。6.3.4 当 有 生活热水 需 求 时，宜优先 采 用 热 回 收 型 热泵 机 组。6.3.5 当 市 政 给 水 硬 度 较小 时，生活热水 宜 采 用 热泵 机 组 直接 加 热，直接 加 热生活热水 的 热泵 机 组出口的 最 高 水温 和 配 水 点 的 最 低水温应 符 合 GB 50015相 关 规定。6.3.6 直接 式 再生水热泵 机 组 宜 采 用 满 液 式 热泵 机 组，再生水 侧宜 采 用 相 应 在 线 清洗措 施。6.3.7 再生水热泵 机 组的 制 冷 能 效 比 与 制 热 性能系 数 应 满足 DB11/687的 相 关 要 求。6.4 间接式再生水换热器 6.4.1 间接 式 再生水 换 热 器 宜 采 用 小 温 差、不 易堵塞、易清洗 的 换 热 器。6.4.2 间接 式 再生水 换 热 器 的设计 应 符 合下列要 求：DB11/T 1254 2015 5 a)应 根据 水 质 特 点，确 定 间接 式 再生水 换 热 器 的 材 质 及 换 热 壁 面厚 度，并 应 满足 GB 50050的 要求；b)应 考虑 并 预留 换 热 器 进行人 工 检 修 的 空间；c)应 充 分 考虑 再生水 在 换 热 器 内 污 物 附 着、结垢 等 影响 实 际 换 热 性能的 不 利 影响，合 理 选择 换 热器传 热 系 数。6.5 循环水泵 6.5.1 循 环 水泵应 根据系统 形 式、循 环工质性质、管 材特 性、计算 确 定系统 水力 特 性 进行 选择。6.5.2 再生水 侧 循 环 水泵 宜 采 用 变频 水泵，并 应 同 时 满足 夏 季 工 况 与 冬 季 工 况 要 求。技术 经 济 比 较 合 理 时，冬夏 季 可分 设 循 环 泵。6.5.3 空 调 侧 水泵应 同 时 满足 夏 季 工 况 与 冬 季 工 况 要 求，条 件 许 可 冬夏 季 可分 设 循 环 泵或 采 用 变频 水 泵。变频 水泵 控 制 系统 应适应 冬夏 两 季 设计工 况 系统 水力 特 性 要 求 及热泵 机 组 变 水 量 特 性 要 求。6.5.4 间接 式 再生水 换 热 器 与 热泵 机 组 之 间循 环 水泵 的 输 送 能 效 比（ER）应 符 合 DB11/687的规定。6.5.5 空 调 侧 水泵 的 输 送 能 效 比（ER）应 符 合 DB11/687的规定。6.5.6 水泵 台 数 与规 格宜 与 热泵 机 组 及 系统 水力 特 性 相 对应。6.5.7 空 调 侧 循 环 水 系统 较 大，技术 经 济 比 较 合 理 时，可 按 建筑各 区域 使 用 功 能（运 行 时 段）的 不 同、距 离 远 近 或 末 端 机 组 水 侧 阻 力 的 不 同 等 因素，分 设 若干 个 环 路。各 环 路 阻 力 相 差较 大时，宜 采 用 二 级 泵 系统。6.6 其他设计要求 6.6.1 管 路 的设计 应 符 合下列要 求：a)再生水管网 可 选 用 适 宜 的 材 质，包括 内 外 防腐 的 普 通 碳钢 管、再生水 用 球磨铸铁 管及 承 压 塑 料管 材 等；b)再生水管 路 系统 应顺 畅，尽 量 减 少 弯 头 及 阀门 等 管 路 附件；c)水 路 系统的设计 应 符 合 GB 50013及 GB 50014的 要 求。6.6.2 电气 和 控 制 设计 应 符 合下列要 求：a)应 符 合 GB 50054的 要 求；b)宜 具 有 安 全 联锁 功 能、故障 报 警 功 能和 紧急故障 处理功 能；c)宜 具 有本地 手 动 控 制 和 远 程 自 动 控 制功 能；d)宜 采 用 自 动化 控 制 系统，包 含 集 中 数 据 采集，集 中 控 制，集 中工 况 显示，集 中 数 据 存储 等。7 系统施工 7.1 一般规定 7.1.1 再生水热泵 系统的施工 应 由 具 有 相 应 资质的单位 完成。7.1.2 再生水热泵 系统施工前 应 具 备 再生水热 能资源评 价报告、设计文件和施工 图 纸 等，并 完成 施工组织设计。7.1.3 再生水热泵 机 组 及 附 属 设 备、管 材、保 温 防腐材 料的规 格 和技术 参数 应 符 合 设计 要 求。7.2 再生水热泵机组安装要求 7.2.1 再生水热泵 机 组 安装 应 符 合 GB 50242、GB 50243及 GB 50274的规定。7.2.2 再生水热泵 机 组 进 出口与 连 接 管 道 应为 柔 性 软 连 接。热泵 机 组 安装 水 平 应 在 底座 或 与 底座平 行DB11/T 1254 2015 6 的 加 工 面 上 纵、横 进行 检 测，其 偏 差 均 不应 大 于 1。7.2.3 再生水热泵 机 组 及 附 属 设 备 的 混凝土 基 础 需 建 在 承重 结 构 底板 上，并 进行 质 量交接 验收，合 格 后 方 可安装。在 机 组 安装 前，应对 基 础 进行 复 查。混凝土 基 础 的 强 度 应 符 合 设计 要 求，基 础 表 面 平整，不 得 有 凹陷、蜂窝、麻 面、空 鼓 等 缺陷。基 础 的 大 小、位 置、标 高 应 符 合 设计 要 求。7.2.4 再生水热泵 机 组 及 附 属 设 备安装 的位 置、标 高 和 管 口 方 向 应 符 合 设计 要 求。7.3 管道、管件和阀门 7.3.1 系统 管 道、管 件和 阀门 的 材 质 及 工 作 压 力 等 应 符 合 设计 要 求。7.3.2 法 兰、螺纹 等处 的 密封 材 料 应 与 管 内 的 介 质性能 相 适应。7.3.3 再生水热泵 机 组与 其 他 设 备 之 间 的 管 道 连 接，其 坡 度 与 坡向，应 符 合 设计 及 设 备 技术文件 要 求。7.3.4 安 全 阀门 应 有出 厂检 验 合 格证 明。7.3.5 输 送乙 二 醇 溶 液 的 管 道 系统，不应 使 用 内 镀锌 管 道 及 含 锌 材 料的 配 件。7.4 间接式再生水换热器 间接 式 再生水 换 热 器安装 按 照 国 家 建筑 标准设计 图集 05R103的 要 求 施工。7.5 水泵及 附属 设 备 7.5.1 水泵 的 型 号、规 格 和技术 参数 应 符 合 设计 要 求，并 具 有产 品 合 格证 书。安装 的 平 面 位 置 和标 高 允许偏 差 为 10mm，安装 的地 脚螺栓 应 垂 直、拧紧，且 与设 备 底座 接 触 紧密，并有 防 震垫。7.5.2 整 体 安装 的 水泵，纵向 水 平偏 差宜小 于 0.1，横向 水 平偏 差宜小 于 0.2，解体 安装 的 泵，纵、横向 安装 水 平偏 差 均 不 宜 大 于 0.05。7.5.3 水泵 与 电机采 用 联轴 器 连 接 时，联轴 器 两轴芯 的 允许偏 差，径向 位 移 不应 大 于 0.05mm，小型 整体 安装 的 管 道 水泵不应 有 明显 的 偏 斜。7.5.4 再生水泵 的 进 出口 均 应 设 置 阀门 和 软 连 接，进水 口 需 设 置 过 滤 器，出 水 口 应 设 置 止 回 阀。7.5.5 再生水泵 选 用的 压 力 表、温 度 表 的 量 程应 在 工 作 范围 内，不 宜选 用 过 大 量 程 的 仪 表。8 系统监 测 8.1 一般规定 8.1.1 监测 内容 应 包括机 房内 监测 及再生水水 源监测。8.1.2 监测 数 据 应 能 满足分 析 供 暖 季 和 供冷 季 再生水水温、水 量 变 化 规 律，作 为 评 价 系统 运 行 能 效 依 据，同 时确 保 再生水热泵 系统 安 全 高 效 运 行。8.1.3 再生水热泵 监测系统 应 设 置 能源 管 理 平 台，进行 监测 数 据的 显示 和 存储。8.1.4 监测系统中系统 负荷 及 电 耗 监测 要 求：a)监测 频 率 不低于 每 小 时 1次；b)水温 监测 点 宜 设 在 分集 水 器处，电 耗 监测 点 应 设 置 在 动 力 配电 柜（箱）处，监测 方 法 宜 采 用 在线 监测。8.2 机 房内 监 测 8.2.1 机 房内 监测 内容：用 户侧 总 进、出 水温 度、流 量，热泵 机 组 蒸 发 器、冷 凝 器 的 进、出 水温 度、流 量，热泵 机 组、泵 组实 时 电压、电 流 和 功率，循 环系统 压 力及 压 差。DB11/T 1254 2015 7 8.2.2 循 环 介 质 温 度 监测 应 符 合下列 规定：a)循 环 介 质 温 度 监测 宜 采 用 插 入 式 温 度传 感 器，根据 管 径 大 小选择 传 感 器探头 长 度，应 使 插 深 到达 管 路 中心。测 温 元 件 外 露 部 分 应 保 温；b)若 传 感 器 为 后 期 安装，管 道 又 不 可 开 孔，也 可采 用 贴 片 式 温 度传 感 器。安装 时 应 先 将 测 温 点 管道表 面 打 磨 光滑，涂 抹导 热 介 质，再 将 贴 片 式 温 度传 感 器 贴 在 管 道表 面，并用 胶布 或 扎带 等 缠绕牢 固，外 部 应 做 保 温；c)选择 测 温 点 位 置时 应 尽 量 靠 近 目 标监测 点，同 时 选择 管 道 满 液 的位 置。8.2.3 循 环 流 量 监测 应 符 合下列 规定：a)循 环 流 量 监测 宜 采 用 通过 式 流 量 计；b)当 流 量 计 为 后 期 安装 且 不 能 破坏原 管 道时，可采 用 超 声 波 流 量 计。安装 时 应 将 探头安装 点 管 道 外 壁 打 磨干 净，涂 抹 传 导 介 质，再 将 监测 探头 贴 在 管 道 安装 点上，用 胶布 或 扎带 等 缠绕 固 定；c)选择 流 量 测 量 点时，应 选择 管 道 满 液 的位 置，宜 为 介 质 向 上流动 的 竖 直 管 道。8.2.4 压 力 测 点 宜 包括 热泵 机 组 蒸 发 器、冷 凝 器 的 进、出 水 口 压 力，热 交换器一、二 次 侧 进、出 水 口压 力，分、集 水 器压 力（或 压 差），水泵进 出口 压 力，水 过 滤 器 前 后压 差。8.2.5 电 力 监测中，项目 建 设 期应 安装 环 形 电 流 互 感 器。当 电 流 互 感 器 为 后 期 安装 且 不 可 破坏原 线路时，可采 用 钳 形 电 流 互 感 器。8.3 再生水水源监 测 8.3.1 再生水水 源监测 内容：水 质、总 进 出 水温 度、流 量、压 力。8.3.2 监测系统中 再生水水 质、水温、水 量 及 压 力 监测 要 求：a)监测 内容 包括 全 年 再生水水 质、水温、水 量 变 化，其 中 供 暖 季 和 供冷 季 水温、水 量 监测 频 率 不低于 每 小 时 1次；b)监测 点 宜 设 在 热泵 机 房 再生水进水 口 侧，监测 方 法 宜 采 用 在 线 监测。8.3.3 热泵 系统 安 全 监测 要 求：a)监测 过 滤 设 备 和 换 热 器 进 出口 水 压 力，当 进 出口 水 压 差 超 限 时 应 报 警；b)设 置 排 水温 度 限 值，当 水 体 温 度 超 出 允许 值时 应及 时报 警。9 调 试 与 验收 9.1 一般要求 9.1.1 再生水热泵 工 程 系统 交 付 使 用前，应进行 整 体 运 转、检 验、调试与验收。9.1.2 再生水热泵 工 程 系统 整 体 运 转、调试与验收 除 应 符 合 GB 50243和 GB 50274的 相 关 规定，还 应 符 合 本标准规定。9.2 检验 9.2.1 再生水 换 热 系统 安装过 程 中，应进行 现 场 检 验，并提 供 检 验 报告，检 验 内容 应 符 合以下 规定：a)管 材、管 件 等 材 料 应 具 有产 品 合 格证 和性能 检 验 报告；b)再生水 换 热 器 各 环 路流 量 应 平 衡，且 应 满足 设计 要 求；c)间接 式 再生水 换 热 器循 环 水 流 量 及进 出 水温 差 应 符 合 设计 要 求；d)直接 式 再生水 换 热 系统的 蒸 发 器制 冷 剂 流 量 及 压 力应 符 合 机 组 要 求。9.2.2 水 压 试验 应 符 合以下 规定：DB11/T 1254 2015 8 当 工 作 压 力 小 于 等 于 1.0MPa时，应为 工 作 压 力 的 1.5倍，且 不应 小 于 0.6MPa；当 工 作 压 力 大 于 1.0MPa时，应为 工 作 压 力 加 0.5MPa。水 压 试验 时 间 应 符 合 GB 50243的规定。9.3 调 试 9.3.1 系统调试 所使 用的测试 仪 器 和 仪 表，性能 应 稳 定 可 靠，其 精 度等级、量 程及 最 小 分度 值 应 满足测定的 要 求，并 符 合国 家 有 关 计 量法 规 及 检 定规 程 规定。9.3.2 系统调试 应 由施工单位 负 责，设 备 厂 家 指导，监 理 单位监 督，设计单位与 建 设单位 参 与。9.3.3 系统调试前，施工单位 应 编 制 调试 方案，报 送 专 业 监 理 工 程 师审 核 批 准。调试 结 束 后，应 提 供完 整 的调试资料和 报告。9.3.4 无 生 产 负荷 的 联 合 试 运 行及 调试，应 在 再生水 换 热 器、热泵 机 组 或 制 冷 设 备、水泵 等 单 机 试 运 转 合 格 后 进行，联 合 试 运 转 不应 少 于 8h。具体 要 求 如 下：a)水泵 的 压 力 和 水泵 电机 的 电 流 不应 出 现 大 幅 波 动 并 应 满足 设 备 说 明书 要 求。系统 平 稳 运 行 后，机 组的 水 流 量 应 符 合 设计 要 求，允许偏 差 为 20%；b)水泵 运 行 时 不应 有 异 常 振 动 和 声 响，壳 体 密封 处 不 渗漏，紧 固 连 接 部 位 不 松 动，轴封 的 温 升 应 正 常；c)有环 境 噪声 要 求 的 场 所，机 组 应 按 GB/T 9068的规定 进行 测定。9.4 验收 9.4.1 再生水热泵 工 程 验收的 程 序 和组织 应 遵守 GB 50300的 要 求，按 照 GB 50300附录 表 格 的 形 式 进行 记 录。9.4.2 检 验调试 合 格 后 方 可 进行再生水热泵 系统验收。DB11/T 1254 2015 9 A A 附 录 A（资 料 性 附录）计 算公 式 A.1 可利 用再生水换热 功率 计 算 可利 用 再生水 换 热 功率可采 用公式(A.1)估算：t V c QpD=r.(A.1)式中：Q 可利 用 再生水 换 热 功率，kW；r 再生水 密 度，kg/m3；pc 再生水 比 热 容，kJ/(kg)；V 可利 用 再生水 流 量，m3/s；t可利 用 再生水温 升（降），。A.2 再生水换热系统 取 热量计 算 按冬 季 设计 热 负荷 确 定的 再生水 换 热 系统 取 热 量可 按 公式(A.2)计算：Q 0=Q h-N1=Qh（1-1/COP）.(A.2)式中：Qo 再生水 换 热 系统 吸 热 量，kW；Qh 热泵 机 组 制 热 量，kW；N1 热泵 机 组 功率，kW；COP 热泵 机 组 制 热 性能系 数。A.3 再生水换热系统 释 热量计 算 按夏 季 设计 冷 负荷 确 定的 再生水 换 热 系统 释 热 量可 按 公式(A.3)计算。Q k=Ql+N1=Ql（1+1/EER）.(A.3)式中：Qk 再生水 换 热 系统 释 热 量，kW；Ql 热泵 机 组 制 冷 量，kW；N1 热泵 机 组 功率，kW；EER 热泵 机 组 制 冷 能 效 比。_
