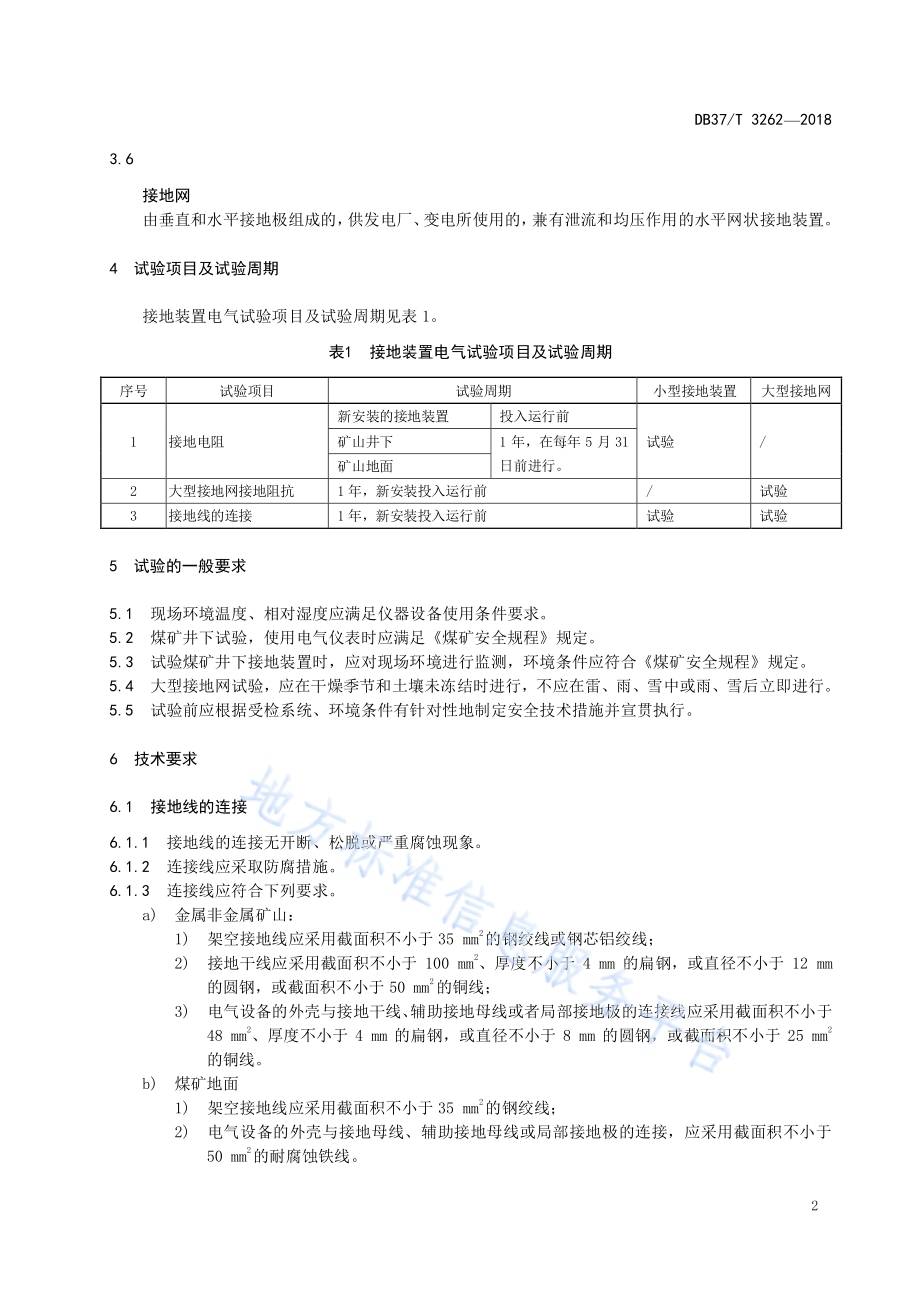

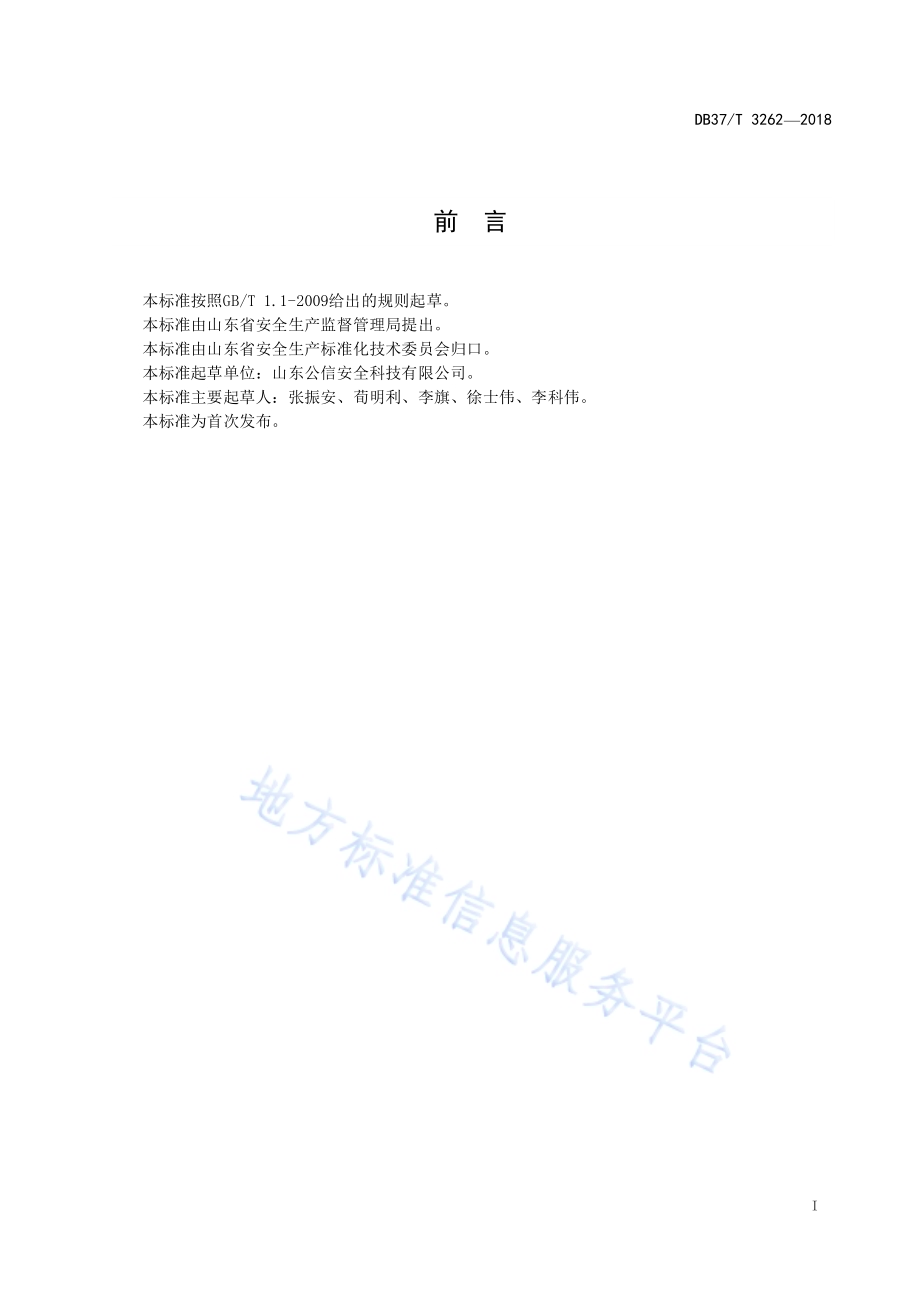

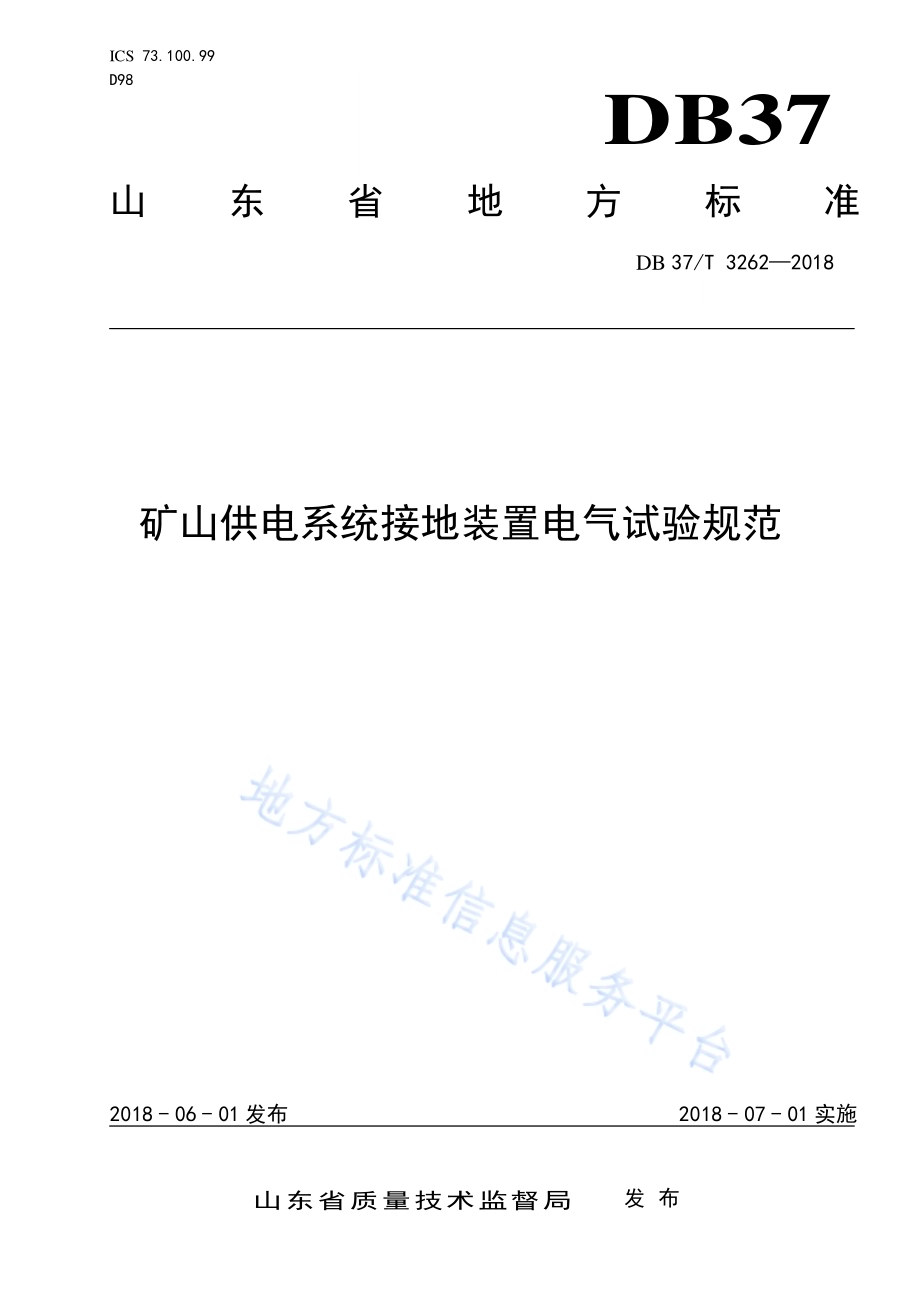

ICS 73.100.99 D98 DB37 山东省 地 方 标 准 DB 37/T 3262 2018 矿山供电系统接地装置电气试验规范 2018-06-01 发布 2018-07-01 实施 山东省质量技术监督局 发布 DB37/T 3262 2018 I 前 言 本标准按照GB/T 1.1-2009 给出 的规则起 草。本标准由山 东省安全 生产监督 管理局提 出。本标准由山 东省安全 生产标准 化技术委 员会归口。本标准起草 单位：山 东公信安 全科技有 限公司。本标准主要 起草人：张振安、荀明利、李旗、徐 士伟、李 科伟。本标准为首 次发布。DB37/T 3262 2018 1 矿山供电系统接地装置电气试验规范 1 范围 本标准规定 了矿山供 电系统接 地装置电 气试验项 目及试验 周期、试验 的一般要 求、技术 要 求、试验方法和判定 规则。本标准适用 于矿山供 电系统接 地装置的 电气试验。2 规范性引用 文件 下 列文件对 于本文件 的应用是 必不可少 的。凡是注 日期的引 用文件，仅所注日 期的版本 适 用于本文件。凡是不 注日期的 引用文件，其最新 版本（包 括所有的 修改单）适用于本 文件。DL/T 475-2006 接地 装置特性 参数测量 导则 煤矿安全 规程 国 家安全生 产监督管 理总局 煤矿安全 监察局 3 术语和定义 下列术语与 定义适用 于本文件。3.1 接地极 埋入地中并 直接与大 地接触的 金属导体。3.2 接地线 电力设备应 接地的部 位与地下 接地极之 间的金属 导体，也 称接地引 下线。3.3 接地装置 接地极与接 地线的总 和。3.4 接地阻抗 接地装置对 远方电位 零点的阻 抗。数值上 为接地装 置与远方 电位零点 间的电位 差，与通 过 接地装置流入地中的 电流的比 值。3.5 接地电阻 接地极对地 电阻和接 地线电阻 的总和。DB37/T 3262 2018 2 3.6 接地网 由垂直和水 平接地极 组成的，供发 电厂、变电所 使用的，兼 有泄流和 均压作用 的水平网 状 接地装置。4 试验项目及 试验周期 接地装置电 气试验项 目及试验 周期见表 1。表1 接地装置电 气试验项 目及试验 周期 序号 试验项 目 试验周 期 小型接 地装 置 大型接 地网 1 接地电 阻 新安装 的接 地装 置 投入运 行前 试验/矿山井 下 1 年，在每 年 5 月 31日前进 行。矿山地 面 2 大型接 地网 接地 阻抗 1 年，新安 装投 入运 行前/试验 3 接地线 的连 接 1 年，新安 装投 入运 行前 试验 试验 5 试验的一般 要求 5.1 现场环境温 度、相对 湿度应满 足 仪器设 备使用条 件要求。5.2 煤矿井下试 验，使用 电气仪表 时应满足 煤矿安 全规程 规定。5.3 试验煤矿井 下接地装 置时，应 对现场环 境进行监 测，环境 条件应符 合煤矿 安全规程 规定。5.4 大型接地网 试验，应在干 燥季节和 土壤未冻 结时进行，不 应在雷、雨、雪 中或雨、雪后 立 即进行。5.5 试验前应根 据受检系 统、环境 条件有针 对性地制 定安全技 术措施并 宣贯执行。6 技术要求 6.1 接地线的连 接 6.1.1 接地线的 连 接无开断、松脱或 严重腐蚀 现象。6.1.2 连接线应采 取防腐措 施。6.1.3 连接线应符 合下列要 求。a)金属非金属 矿山：1)架空接地线 应采用截 面积不 小于 35 mm2的 钢绞线或 钢芯铝绞 线；2)接地干线应 采用截面 积不小于 100 mm2、厚度 不小于 4 mm 的扁 钢，或直 径不小于 12 mm的圆钢，或 截面积不 小于 50 mm2的铜线；3)电气设备的 外壳与接 地干线、辅 助接地母 线或者局 部接地极 的连 接线 应采用截 面积不小 于48 mm2、厚度 不小于 4 mm 的扁 钢，或直 径不小于 8 mm 的 圆钢，或 截面积不 小于 25 mm2的铜线。b)煤矿地面 1)架空接地线 应采用截 面积 不 小于 35 mm2的 钢绞线；2)电气 设 备的 外壳 与 接地 母 线、辅 助接 地母 线 或局 部 接地 极 的连 接，应 采用 截 面积 不小 于50 mm2的耐 腐蚀铁线。DB37/T 3262 2018 3 c)煤矿井下 1)连接主 接地 极的 连接线，应 采用 截面 积不 小于 50 mm2的 铜线，或 截面积 不小 于 100 mm2的耐腐蚀铁 线，或厚 度不小于 4 mm、截面积 不小于 100 mm2的耐腐 蚀扁钢。2)电气设备的 外壳与接 地母线、辅 助接地母 线或者局 部接地极 的连接，应采用截 面积不小 于25 mm2的铜线，或 截面积不 小于 50 mm2的耐 腐蚀铁线，或厚度 不小于 4 mm、截面不 小于50 mm2的耐 腐蚀扁钢。6.2 大型 接地网 接地阻抗 6.2.1 1 kV 以上大 接地短路 电流（500 A 以上）系统的 电气设备，其 接地装置 接地 阻抗 应 不大于 0.5。6.2.2 1 kV 以上小接地 短路电流（500 A 以下）系统的 电气设备，其接地 阻抗 值，应 符合以 下 要求。a)高压与低压 电力设备 共用的接 地装置 的 接地 阻抗 限 值按公 式（1）计 算。IR120.(1)式中：R 接地 阻 抗，单位 为欧姆，；I 运行中 可能发生 的最大接 地故障电 流，单位 为安培，A。b)仅用于 1kV 以上 电气设备 的接 地装 置的 接地 阻抗限 值 按公式（2）计算。IR250.(2)式中：R 接地 阻 抗，单位 为欧姆，；I 运行中 可能发生 的最大接 地故障电 流，单位 为安培，A。c)在任何情况 下，接地 电阻 均应 不大于 10。6.3 接地电阻 6.3.1 矿山 井上接 地装置 接地电阻值 应不大于4。6.3.2 矿山井下接 地装置 接地电阻值 应不大于2。6.3.3 防雷保护接 地 配电装置独 立避雷针 的接地电 阻不应大 于10。7 试验方法 7.1 接地电阻 采用准确度 不低于5级 的接地电 阻测试仪，依据DL/T 475-2006 6.2.1.3 测量。7.2 大型接地网 接地阻抗 7.2.1 采用准确度 不低于 1.0 级的大 地网接地 阻抗 测 试 仪，依据 DL/T 475-2006 6.2.1.3 测量。DB37/T 3262 2018 4 7.2.2 扩建接地网 应在 与 原 接地网连 接后进行 测试。7.3 接地线的连 接试验方 法 7.3.1 目测检查。7.3.2 测量连接线 截面尺寸。A B 8 判定规则 实测接地电 阻值或阻 抗值全部 符合标准 要求，则 判定接地 装置合格。_
