沥青路面乳化沥青厂拌冷再生技术规范DB37／T 3566-2019.pdf

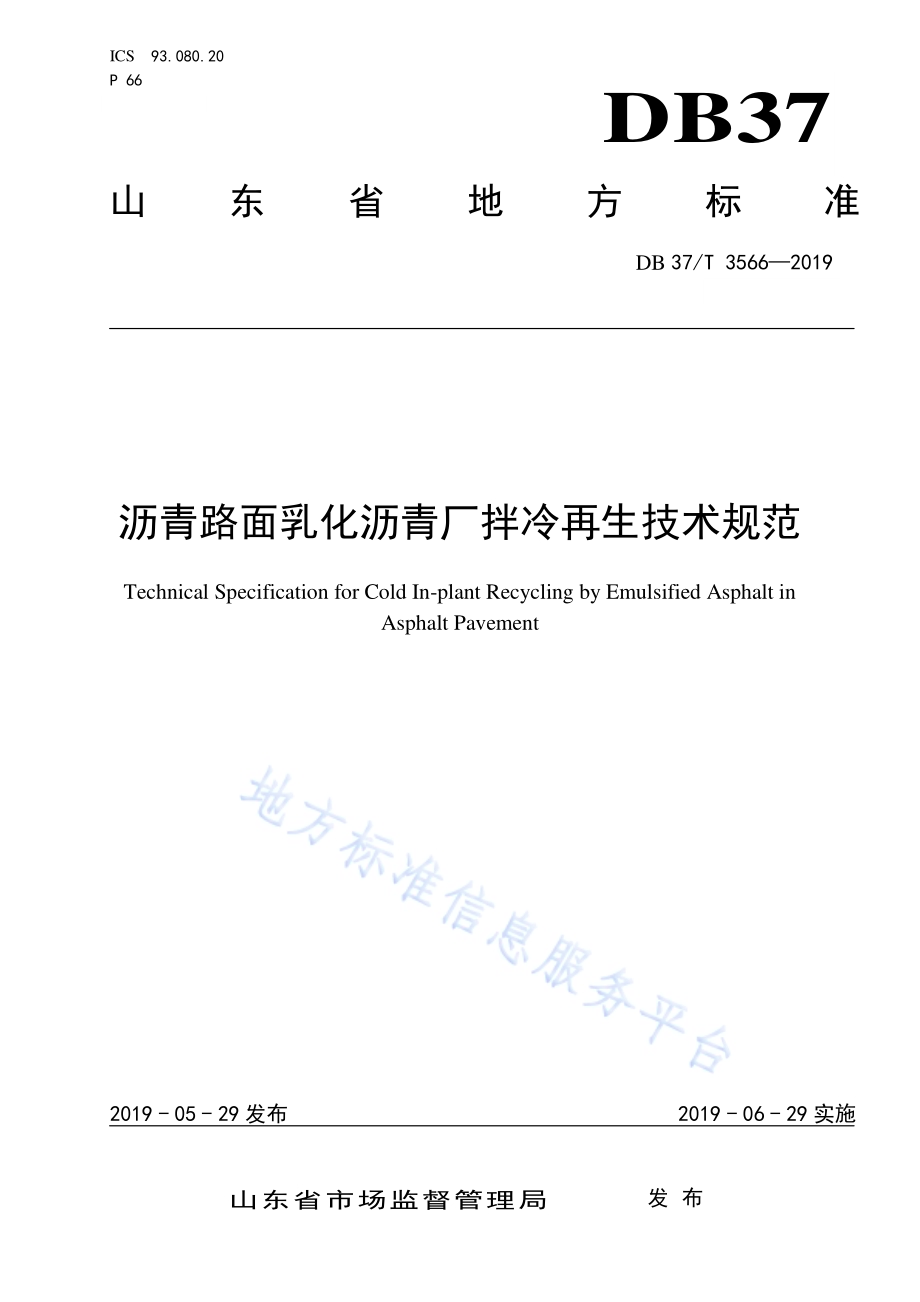

ICS 93.080.20 P 66 DB37 山东省 地 方 标 准 DB 37/T 35662019 沥青路面 乳化沥青 厂拌冷再 生技术规 范 Technical Specification for Cold In-plant Recycling by Emulsified Asphalt in Asphalt Pavement 2019-05-29 发布 2019-06-29 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3566 2019 I 目 次 前言.III 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 符号.2 5 材料 要求.2 5.1 一 般规 定.2 5.2 沥 青路 面回 收料（RAP）.3 5.3 道 路石 油沥 青.3 5.4 乳 化沥 青.3 5.5 粗 集料.5 5.6 细 集料.5 5.7 水泥.5 5.8 矿粉.5 5.9 水.5 6 混合 料设 计和 性能 要求.5 6.1 一 般规 定.5 6.2 混 合料 性能 要求.5 6.3 乳 化沥 青厂 拌冷 再生 混合料 设计.6 7 冷再 生施 工准 备.8 7.1 一 般规 定.8 7.2 材 料准 备.8 7.3 机 械准 备.8 7.4 施 工方 案.8 8 冷再 生混 合料 施工.8 8.1 一 般规 定.8 8.2 冷 再生 混合 料拌 和.9 8.3 冷 再生 混合 料运 输.9 8.4 冷 再生 混合 料摊 铺.9 8.5 冷 再生 混合 料碾 压.9 8.6 接 缝处 理.10 8.7 养 生及 开放 交通.10 9 施工 质量 管理 和检 查验 收.10 9.1 施 工前 的质 量管 理和 检查验 收.10 DB37/T 3566 2019 II 9.2 施 工过 程中 的质 量管 理和检 查验 收.11 9.3 完 工后 的质 量管 理和 检查验 收.11 附 录 A（资 料性 附录）乳 化沥 青厂 拌冷 再生 基 层沥青 路面 结构 设计.13 附 录 B（资 料性 附录）乳 化沥 青厂 拌冷 再生 混 合料的 干湿 劈裂 强度 试验 方法.15 附 录 C（资 料性 附录）乳 化沥 青厂 拌冷 再生 混 合料的 旋转 压实 设计 方法.16 附 录 D（资 料性 附录）冷 再生 与旧 路半 刚性 基 层、旧 路沥 青面 层的 纵向 接缝处 理办 法.18 附 录 E（资 料性 附录）条 文说 明.20 DB37/T 3566 2019 III 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 交通 运输 厅提出 并监 督实 施。本标准 由山 东省 交通 运输 标准化 技术 委员 会归 口。本标准 由山 东省 交通 科学 研究院 负责 起草，山 东高 速股份 有限 公司、山 东东 泰工程 咨询 有限 公 司、烟台市 招远 公路 管理 局参 加起草。本标准 主要 起草 人：马士 杰、吕 思忠、苏 建明、董 昭、杨 伟刚、樊 亮、章清 涛、韦 金城、牛 健、阎同明、付 建村、王宝 永、姚爱超、崔世 萍、赵 宁、孙强、苏 春华、胡家 波、梁冰、杨 飞、王 玉 军、王 功臣、柳 久伟、余 四新、孙 兆云、王娜。DB37/T 3566 2019 1 沥 青路面 乳化沥青 厂拌冷 再生技术 规范 1 范围 为规范 山 东 省对 沥青 路面 乳化沥 青厂 拌冷 再生 混合 料的设 计、施 工、质 量管 理 与验 收，保证 工程 质量，制 定本 规范。本规范 规定 了沥 青路 面乳 化沥青 厂拌 冷再 生技 术的 术语和 定义、材 料要 求、混 合料设 计和 性能 要求、施工准 备、混合 料施 工、施工质 量管 理和 检查 验收。本规范 适用 于公 路、城市 道路沥 青路 面乳 化沥 青厂 拌冷再 生。沥青路 面乳 化沥 青厂 拌冷 再生应 用，除应 符合 本标 准 规定外，尚 应符 合国 家、行 业颁布 的其 他标 准、规范的 规定。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG F40 公路 沥青 路面 施 工技术 规范 JTG/T F20 公 路路 面基 层 施工技 术细 则 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E42 公路 工程 集料 试 验规程 JTG E60 公路 路基 路面 现 场测试 规程 JTG D50 公路 沥青 路面 设 计规范 JTG F80/1 公 路工 程质 量 检验评 定标 准(第一 册土 建 工程)JTG F41 公路 沥青 路面 再 生技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 沥青路 面回 收料 reclaimed asphalt pavement(RAP)经铣刨 或挖 除沥 青路 面所 得的回 收材 料，运至 拌和 厂（场、站），经破 碎、筛 分后的 路面 材料，统称为沥 青路 面回 收料（RAP）。3.2 乳化沥 青厂 拌冷 再生 central plant cold recycling by emulsified asphalt 将沥青 路面回 收料（RAP）以一定 的比例 与新 集料、乳化沥 青、矿 粉、水泥、水等进 行常温 拌和，常温铺 筑形 成路 面结 构层 的沥青 路面 再生 技术。3.3 DB37/T 3566 2019 2 沥青路 面回 收料（RAP）级配 graduation of RAP 将风干 或烘干 至恒 重的沥 青路面 回收料（RAP）进 行 筛分试 验测得 的级 配。分 为干筛 级配和 湿筛 级配。3.4 最佳含 水 量 optimum water content（OWC）固定乳 化沥青 用量，在混 合料的 成型密 度最 大时，混合料 中水的 质量 与烘干RAP、烘 干新集 料、烘干矿粉 组成 的骨 料质 量的 百分比。3.5 最佳乳 化沥 青掺 量 optimum emulsion content（OEC）在混合 料的体 积性 能、力 学性能、经济 性等 综合最 佳时，混合料 中乳 化沥青 的质量 与烘干RAP、烘干新集 料、烘干 矿粉 组成 的骨料 质量 的百 分比。3.6 最佳液 体含 量 optimum liquid content（OLC）在最佳 乳化沥 青掺 量和最 佳含水 量条件 下，乳化沥 青质量、外加 水、RAP 中 的 水、新 集料、矿粉 中的水共 同占 烘干RAP、烘 干 新集料、烘 干矿 粉组 成的 骨料质 量的 百分 比。3.7 水泥含 量 cement content 水泥占 烘干RAP、烘 干新 集 料、烘 干矿 粉组 成的 骨料 质量的 百分 比。3.8 接缝界 面粘 结剂 seam interface bonder 使冷再 生混 合料 与其 他已 修筑完 成路 面结 构层 在纵 向和横 向拼 接时，粘 结为 一个整 体的 材料，称 为接缝界 面粘 结剂。4 符号 下列符 号适 用于 本文 件。RAP 沥 青路 面回 收料。TSR 冻 融劈 裂强 度比。ITSR 干 湿劈 裂强 度比。OWC 最 佳加 水量。OEC 最 佳乳 化沥 青掺 量。OLC 最 佳液 体含 量。t 最 大理 论相 对密 度。f 毛 体积 相对 密度。5 材料要 求 5.1 一般规 定 DB37/T 3566 2019 3 5.1.1 原材料 进场 应提 供厂 家出 示的合 格证 或质 量检 测证 书。5.1.2 使用的 原材 料运 至现 场后 应进行 质量 检验，经 评定 合格后 方可 使用，不 得以 供应商 提供 的检 测报告或 商检 报告 代替 现场 试验。5.1.3 不同来 源、不同 规格 的 RAP 应分 开堆 放。不同 料源、品种、规 格的 新集 料不 得混杂 堆放。5.1.4 RAP、新集 料应 堆放 在预 先 经过硬 化处 理且 排水 通畅 的地面 上。RAP 要求 堆放 在 料棚中 或进 行防水遮盖。5.1.5 RAP 不 得分 层堆 放，堆放 高度不 超 过 3 m。5.1.6 不应使 用快 硬水 泥、早强 水泥。水泥 应疏 松、干燥。5.2 沥青路 面回 收料（RAP）5.2.1 获取RAP 前，应 将道 路的 标线提 前铣 刨并 清扫 干净。5.2.2 RAP 获 取方 式主 要有 铣刨 和挖除，RAP 应 进行 破碎 筛分后 方可 使用。5.2.3 RAP 检 测项 目与 质量 要求 见表 1。表1 RAP 检 测项 目与 质量 要求 材料 检测项目 技术要求 试验方法 RAP 含水率 3%T 0305 各档 RAP 级配 实测 T 0327 半刚性基层材料混入率 2%-RAP 沥青含量 2.5%T 0722 砂当量（%）60 T 0334 回收 沥青 针入度（25）实测 T 0604 动力粘度（60）需要时 T 0620 延度（25）需要时 T 0605 软化点 需要时 T 0606 注：（1）RAP 含水率的要求以在RAP 使用前测定为准。砂当量检测以RAP抽提前的结果为准；（2）RAP沥青含量以筛分前混合料中的沥青含量为准。5.3 道路石 油沥 青 5.3.1 冷再生 用乳 化沥 青的 基质 沥青宜 选择 道路 石油 沥 青70 号A 级 或者 道路 石油 沥 青 90 号 A 级，其技术要 求应 符合 现 行JTG F40 的 规定。5.3.2 针对选 用的 乳化 剂，道路 石油沥 青应 具有 良好 的乳 化效果。5.4 乳化沥青 5.4.1 冷再生 用乳 化沥 青应 采用 慢裂慢 凝拌 和型 阳离 子乳 化沥青。5.4.2 冷再生 层应 用于 道路 基层 或重交 通以 下道 路下 面层 时，宜 采用 普通 乳化 沥青，性能 满足 表 2 的质量要 求。表2 普通乳 化沥 青质 量要 求 检测项目 技术规格 试验方法 破乳速率 慢裂 T 0658 电荷 阳离子(+)T 0653 DB37/T 3566 2019 4 表2 普通 乳化 沥青 质量 要求（续）检测项目 技术规格 试验方法 筛上剩余量（1.18 mm），%0.1 T 0652 标准黏度 C25.3，s 10-60 T 0621 蒸发残留物 残留物含量，%6 2 T 0651 针入度（25），1/10 mm 50-150 T 0604 软化点，4 4 T 0606 延度（15），cm 4 0 T 0605 溶解度（三氯乙烯），%9 7.5 T 0607 与粗集料的裹覆性，裹覆面积，%4/5 T 0654 与粗、细粒式集料拌和试验 均匀 T 0659 常温 贮存稳定性 1d，%5d，%1 5 T 0655 5.4.3 冷再生 层 应 用于 重交 通及 以上交 通等 级道 路下 面层 时，应 采用 改性 乳化 沥青，性能 满足 表 3 的质量要 求。表3 改性乳 化沥 青质 量要 求 检测项目 技术规格 试验方法 破乳速率 慢裂 T 0658 电荷 阳离子(+)T 0653 筛上剩余量（1.18 mm），%0.1 T 0652 标准黏度 C25.3，s 10-100 T 0621 蒸发残留物 残留物含量，%6 0 T 0651 针入度（25），1/10 mm 50-150 T 0604 软化点，5 0 T 0606 延度（5），cm 2 0 T 0605 溶解度（三氯乙烯），%9 7.5 T 0607 与粗集料的裹覆性，裹覆面积，%4/5 T 0654 与粗、细粒式集料拌和试验 均匀 T 0659 常温 贮存稳定性 1d，%5d，%1 5 T 0655 5.4.4 乳化沥 青中 沥青 颗粒 最大 粒径不 超 过 15 m，乳 化 沥青中 沥青 颗粒 粒径 小 于10 m 的 含量 大于90%。乳化 沥青 中沥 青 颗粒分 布曲 线应 接近 正态 分布，不得 出现 双峰 或多 峰分布。5.4.5 乳化沥 青在 混合 料中 的工 作时间 满足 表 5 的要 求。DB37/T 3566 2019 5 5.4.6 乳化沥 青应 常温 储存，储 存时应 保持 适当 搅拌，搅 拌转数 不宜 超过 每分 钟 30 转。贮存 期以 不离析、不 冻结、不 破乳 为度。5.4.7 乳化沥 青应 在常 温下 使用，使用 时乳 化沥 青温 度不 宜高 于 60。5.5 粗集料 5.5.1 粗集料 应洁 净、干燥、表 面粗糙，符 合 JTG F40 的 质量要 求。5.5.2 粗集料 宜采 用石 灰岩，若 采用其 他岩 性集 料需 进行 试验确 定。5.6 细集料 细集料 应洁 净、干燥、无 风化、无杂 质，符合JTG F40 的质 量要 求。5.7 水泥 5.7.1 水泥不 应使 用快 硬水 泥、早强水 泥。水泥 强度 等级 宜选 择 32.5 或42.5。5.7.2 水泥的 初凝 时间 应 在 3 h 以上，终凝 时间 应大 于 6 h 且小 于10 h，满足 表4 的要求。表4 水泥材 料检 测项 目 指标 技术要求 试验方法 细度（80 m），%10 T0502 初凝时间，min 180 T0505 终凝时间，min 600 T0505 5.8 矿粉 应采用 石灰 岩等 碱性 石料 经磨细 得到 的矿 粉。矿粉 干燥、洁 净。矿粉 质量 要 求满足JTG F40 的规 定。5.9 水 拌和用 水宜 符合 饮用 水标 准，若 采用 其他 水源，需 要试验 确定。6 混合料 设计 和性 能要 求 6.1 一般规 定 6.1.1 在对料 源充 分调 查基 础上，选用 符合 要求 的材 料，进行混 合料 设计。6.1.2 冷再生 混合 料 以RAP 级配 与新集 料的 合成 级配 作为 级配设 计依 据。6.1.3 所有的 原材 料应 具有 代表 性，RAP 应在 代表 性路 段上 取样，并 在后 场破 碎筛 分 处理，RAP 取 样应从筛分 后料 堆上 选取；水 泥应为 符合 要求 的待 用产 品；水应 与施 工的 水源 相 同。通常 一次 混合 料设计所需的混 合物 总量 应不 少 于500 kg，并 应一 次备 齐。6.1.4 冷再生 混合 料设 计推 荐采 用旋转 压实 成型 方法，也 可采用 大马 歇尔 设计 方法。大马 歇尔 设计 方法参 见JTG F41。6.1.5 冷再生 混合 料设 计应 通过 试验路 检验，检 验合 格的 配合比 不得 随意 变更。6.2 混合料 性能 要求 6.2.1 冷再生 混合 料技 术要 求应 符合 表 5 的 规定，并 应具 有良好 的施 工性 能。DB37/T 3566 2019 6 表5 乳化沥 青厂 拌冷 再生 混合 料技术 要求 试验项目 技术要求 空隙率，%8-12 劈裂试验 劈裂强度（MPa）不小于 层位 特重及以上交通等级 重交通 其他等级 下面层 0.60 0.55 0.50 基层 0.55 0.5 0.45 劈裂试验 干湿劈裂强度比（%）不小于 下面层 80 80 75 基层 80 75 75 冻融劈裂强度比 TSR（%）不 小于 下面层 75 75 70 基层 75 70 70 动稳定度（车辙）（次/mm）不 小于 下面层 3000 3000 1500 基层 1500 1500 1500 低温弯曲试验（-10）*（）不小于 下面层 1500 1500-基层-冷再生混合料工作时间 40（h）不小于 2 注：（1）劈裂强度试件为直径150 mm 的旋转压实试件或大马歇尔 试件；（2）动稳定度试验方法详见附录C。6.2.2 混合料 中，乳化 沥青 添加 量折算 成纯 沥青 后占 混合 料其余 部分 干质 量的 百分 比一般 为 1.8%3.0%，水 泥含 量不 应超 过1.5%。6.3 乳化沥 青厂 拌冷 再生 混合 料设计 6.3.1 冷再生 混合 料设 计级 配范 围应满 足 表6 的 要求。表6 乳化沥 青厂 拌冷 再生 工程 设计级 配 筛孔尺寸(mm)各筛孔的通过率（%）粗粒式 中粒式 细粒式 31.5 100 26.5 90-100 100 19.0 75-95 90-100 100 13.2 60-80 75-90 90-100 9.5 40-70 60-80 60-80 4.75 25-60 35-65 45-75 2.36 15-45 20-50 25-55 0.3 3-20 3-21 6-25 0.075 1-7 2-8 2-9 6.3.2 冷再生 混合 料做 重交 通及 以上等 级道 路下 面层，宜 采用中 粒式 级配。6.3.3 材料选 择与 准备：a)配合比 设计 的原 材料 应按 照相关 规定，从 工程 实际 使用的 材料 中取 有代 表性 的样品；DB37/T 3566 2019 7 b)配合比 设计 所用 材料，其 质量应 满足 本规 范的 技术 要求。当单 一规 格的 集料 某项指 标不 合 格，但不同 粒径 规格 的材 料按 照级配 组成 集料，混 合料 指标能 符合 本规 范要 求时，允许 使用。6.3.4 冷再生 混合 料配 合比 设计：a)配合比 设计 流程 图如 图 1 所示；图1 配合比 设计 流程 图 DB37/T 3566 2019 8 b)冷再生 混合 料配 合比 设计 方法参 照附 录 C。7 冷再生 施工 准备 7.1 一般规 定 7.1.1 对冷再 生混 合料 施工 前的 材料、机械、施 工方 案、试验路 进行 相应 的施 工准 备。7.1.2 冷再生 混合 料生 产和 施工 工艺复 杂，应按 照要 求将 所有资 源配 置到 位，各个 施工环 节相 匹配。7.2 材料准 备 7.2.1 RAP 应 按照 要求 筛分 为 2 档或2 档以 上。RAP 应采 用大型 振动 筛筛 分。7.2.2 所有材 料应 完成 施工 前检 验。7.3 机械准 备 7.3.1 冷再生 施工 设备 主 要 有：RAP 破 碎筛 分设 备、拌和 设 备、运 输车 辆、摊铺 设备 及碾压 设备，并配置相 应的 辅助 设备。7.3.2 冷再生 混合 料拌 和设 备使 用前应 进行 调试，标 定计 量系统，主 要系 统的 计量 设备应 满足 表 7 的计量精 度要 求。表7 各计量 系统 精度 要求 系统名称 精度要求 乳化沥青计量系统 0.5%水计量系统 1.0%矿粉计量系统 1.0%水泥计量系统 1.0%7.3.3 冷再生 应按 照要 求将 设备 配置到 位，拌 和 设备 的生 产能力 应与 摊铺 设备 生产 能力相 匹配。7.3.4 冷再生 混合 料拌 和应 采用 具有二 级拌 和功 能且 能满 足拌和 要求 的连 续式 拌和 设备或 具备 乳化 沥青冷再 生生 产功 能的 间歇 式拌和 设备。7.4 施工方 案 7.4.1 冷再生 施工 前，应有 完备 的施工 方案，并 经监 理工 程师审 批通 过。7.4.2 冷再生 施工 前，应由 具有 相关检 测资 质的 机构 完成 冷再生 混合 料的 配比 报告，并经 相关 监理 部门审批。8 冷再生 混合 料施 工 8.1 一般规 定 8.1.1 冷再生 混合 料应 避免 雨天 施工。8.1.2 冷再生 混合 料摊 铺前 下承 层应保 持湿 润，但不 应有 积水。为了 增加 冷再 生层 与下承 层间 的粘 结效果，宜采 用专 用粘 结层 进行层 间粘 结。8.1.3 冷再生 混合 料宜 在较 高的 温度条 件下 施工，并不 应 在气温 或下 承层 表面 温度 低于 10 时施 工。DB37/T 3566 2019 9 8.1.4 冷再生 混合 料铺 筑并 养生 结束后，其 上应 铺筑 热沥 青同步 碎石 封层 或撒 布粘 层油。8.2 冷再生 混合 料拌 和 8.2.1 冷再生 混合 料应 拌和 均匀，无花 白料、无 液体 流淌、无结 块成 团现 象，和易 性良好。8.2.2 冷再生 各种 材料 拌和 顺序 为：先 将 RAP、新集 料、矿粉、水泥 干拌，再 与水 拌和，最后 与乳 化沥青拌 和，拌和 应保 证冷 再生混 合料 的裹 覆均 匀性。8.2.3 冷再生 混合 料的 生产 含水 率应比 最佳 含水 率高 0.5%1.0%。8.3 冷再生 混合 料运 输 8.3.1 运料车 装料 时应 多次 挪动 汽车位 置，平衡 装料，减 少混合 料离 析。8.3.2 拌和好 的冷 再生 混合 料应 尽快运 至施 工现 场完 成摊 铺和压 实。冷再 生混 合料 应在乳 化沥 青破 乳前和水 泥凝 结前 运抵 施工 现场并 完成 摊铺。8.3.3 冷再生 混合 料不 宜采 用较 大吨位 的运 料车 运输，料 车不宜 超载 运输，施 工中 摊铺机 前方 应有 运料车等 候，避免 出现 摊铺 机长时 间等 待料 车的 情况。8.3.4 运料车 每次 使用 前、后应 清扫干 净，可 在 车厢 板上 喷涂隔 离剂 防止 冷再 生混 合料粘 结，隔离 剂禁止使 用柴 油等 有机 溶剂。运料 车宜 用苫 布覆 盖，防止运 输材 料水 分蒸 发或 遭雨淋。8.4 冷再生 混合 料摊 铺 8.4.1 冷再生 混合 料的 摊铺 采用 热拌沥 青混 合料 用履 带式 摊铺机。8.4.2 冷再生 混合 料摊 铺速 度宜 为 2 m/min 4 m/min。当 发现摊 铺后 的混 合料 出现 明显离 析、波浪、裂缝、拖痕 时应 分析 原因，予以 消除。8.4.3 对下基 层不 重铺 或下 基层 重铺但 平整 度不 满足 要求 的路段，冷 再生 混合 料摊 铺找平 采用 挂线 方式。对 下基 层重 铺且 平 整 度满足 要求 的路 段，冷再 生混合 料摊 铺采 用接 触跨 越式平 衡梁 或滑 靴 式 作 为 平整度控 制方 法。8.4.4 冷再生 混合 料从 生产 拌和 至摊铺 完成 的时 间不 宜超 过 2 小 时。8.5 冷再生 混合 料碾 压 8.5.1 冷再生 混合 料的 单层 压实 厚度不 宜大 于 200 mm，且 不小 于 80 mm。单层 压实 厚 度确需 大 于 200 mm时，应 经试 验路 检验。8.5.2 应配备 足够 数量、吨 位的 双钢轮 压路 机、单钢 轮压 路机、轮胎 压路 机。双钢 轮压路 机要 求吨 位11 t 以上；单 钢轮 压路 机 要求吨 位 20 t 以上，激 振 力30 t 以 上，激振 频率18 Hz 以上；轮 胎压 路机要求 30 t 以上，单 轮配 重3 t 以上。8.5.3 冷再生 混合 料施 工尽 量缩 短从拌 和到 完成 碾压 之间 的延迟 时间。碾 压过 程分 为初压、复 压和 终压。8.5.4 碾压顺 序由 低向 高，由路 肩 向路中 心碾 压时，应 重叠1/2 1/3 轮 宽，后轮 应超 过 两段的 接缝 处，后轮压 完路 面全 宽时，即 为1 遍。8.5.5 冷再生 推荐 的碾 压方 案为：初压 采用 双钢 轮振 动压 路机碾 压 1 遍2 遍，冷 再生层 表面 应始 终保持湿 润，如水 分蒸 发太 快，应 及时 补充 洒水。初 压速度 宜 为1.5 km/h 3 km/h；复压 采用 单钢 轮和胶轮压 路机，应 以慢 而均 匀 的速度 碾压，复 压速 度宜 为2 km/h 4 km/h；终压 采 用双钢 轮压 路机 碾 压 12 遍，可以 采用 静压 模式，以消 除轮 迹和 获得 一定 的压实 度，终压 速度 宜 为2 km/h 4 km/h。若 复压 后没有轮 迹或 压实 度满 足，无须终 压。8.5.6 碾压过 程中，如 有“弹簧”、松 散、起皮 等现 象，应及时 翻开 重新 拌和（加 适量的 水泥）或 用其他方 法处 理，使其 达到 质量要 求。DB37/T 3566 2019 10 8.5.7 压路机 碾压 时可 喷少 量的 水雾，以 防止 压路 机轮 粘 结再生 混合 料。碾 压时 不 得随意 刹车、掉头。8.5.8 冷再生 混合 料在 碾压 后，至少 2 h 内 不允 许任 何车 辆通行，以 保证 足够 的养 生，避 免车 辆行 驶造成再 生层 表面 松散。8.5.9 每台 压路 机均 应以 慢而 均 匀的速 度碾 压，碾压 遍数 宜符合 表 8 的规 定。表8 压路机 碾压 遍数 压路机类型 初压 复压 终压 适宜 最大 适宜 最大 适宜 最大 双钢轮压路机 1 2（静压、振动）3（静压、振动）1 2（静压）3（静压）单钢轮压路机 2 4（振动）5（振动）轮胎式压路机 4 5（静压）8（静压）8.5.10 压路机 碾压 过程 中不 得在 当天铺 筑的 路面 上长 时间（超 过 30 min）停 留或 过 夜。8.6 接缝处 理 8.6.1 纵向接 缝：道路 宽度 大 于7.5 m，不 应半 幅施 工，应 考虑全 幅施 工，以减 少重 叠量，提高 施工效率。相邻 两个 再生 幅面 应具有 一定 的搭 接宽 度，不应小 于 10 cm。8.6.2 横向接 缝：应减 少 停 机现 象。在 接缝 处利 用压 路机 横向由 老路 面向 新铺 路逐 步往返 碾压，横 缝碾压结 束后 再进 行纵 向碾 压。8.6.3 施工中 冷再 生与 旧路 半刚 性基层、旧 路沥 青面 层的 纵向拼 接应 符合 附 录D 的 要求。8.7 养生及 开放 交通 8.7.1 冷再生 层应 进行 自然 养生，养生 时间 不少 于3 d，养生期 内应 封闭 交通。养 生结束 的条 件为：再生层 可以 取出 完整 芯样。8.7.2 若冷再 生摊 铺 后24 小时 内 下雨，应将 养生 路段 覆盖 严密，并做 好路 肩排 水 9 施工质 量管 理和 检查 验收 9.1 施工前 的质 量管 理和 检查 验收 在工程 施工过 程中，开工 前应对 材料的 质量 进行检 查，检 查的项 目和 频率应 满足表9 的要 求，并 确认所有 材料 的技 术指 标满 足相关 技术 要求。表9 施工前 材料 的检 查 材料 检查项目 频率 RAP 级配、含水量 每天 1 2 次，乳化沥青 残留物含量及性能试验 每批 1 次 水泥 初凝时间、终凝试件 每 200 t1 次 集料 级配、含水量、软弱颗粒含量 每 2000 t1 次 矿粉 级配 每 200 t1 次 水 无杂质 必要时，每批次 1 次 DB37/T 3566 2019 11 9.2 施工过 程中 的质 量管 理和 检查验 收 施工过 程中 的质 量管 理和 检查验 收应 满足 表10 的要 求。表10 施工过 程的 质量 控制 检查 项目、频度 和要 求 检查项目 技术要求 频率 检验方法 湿密度压实度（%）100 每车道公里不少于 5次 灌砂法（基于室内湿标准密度）乳化沥青冷再生取芯实验 12（空隙率，%）且 压实度98%每 200 m 测1 点 表干法 真空法（基于最大理论密度）干湿劈裂强度比（%）根据所处层位及交通量要求确定 每工作日 1 次 T 0716 冻融劈裂强度比(TSR)（%）每 3 工作日1 次 T 0729 动稳定度（次/mm）改变配合比时 T 0719 低温弯曲试验（-10）需要时/平整度最大间隙（mm）根据所处层位及交通量要求确定 随时，接缝处单杆测量 T 0931 纵断面高程（mm）10 检查每个断面 T 0911 厚度（mm）均值 8 随时 T 0912 单个值 10 随时 宽度（mm）不小于设计宽度 检查每个断面 T 0911 横坡度（%）0.3 检查每个断面 T 0911 外观 平整密实 随时 目测 乳化沥青用量 0.3%每工作日 1 次 总量控制法 混合料含水量 1.0%每工作日 1 次 烘干法 水泥用量 0.2%每工作日 1 次 滴定法 矿粉用量 0.2%每工作日 1 次 总量控制法 混合料级配 31.5 mm 26.5 mm 13.2 mm 4.75 mm 0.075 mm 通过率或偏差 100%80%100%6%4%2%每工作日 1 次 干筛，皮带取样 9.3 完工后 的质 量管 理和 检查 验收 完工后，以1 km 3 km作 为一个 评定 路段，按 照表11 要求 进行 质量 检查 验收。DB37/T 3566 2019 12 表11 外形尺 寸检 查项 目、频度 和要求 检查项目 质量要求 检查频率 检验方法 平整度最大间隙（mm）下面层 按沥青路面评定标准 基层 8 3 m 直尺：每 200 测2 处5尺 T 0931 底基层 12 纵断面高程（mm）10 每公里 5 个点 T 0911 厚度（mm）代表值 8 每 200 m 测2 点 T 0912 合格值 10 宽度（mm）不小于设计宽度，边缘整齐，顺适 尺量：每 200 m 测4 个断面 T 0911 横坡（%）0.3 尺量：每 200 m 测2 个断面 T 0911 外观 表面平整、密实，无明显压路机轮迹 随时 目测 注：当再生层用作三级及三级以下公路结构层时，纵断面高程控制要求 可适当放宽。DB37/T 3566 2019 13 A A 附 录 A（资料 性附 录）乳化沥 青厂 拌冷 再生 基层 沥青路 面结 构设 计 A.1 原路面 调查 与分 析 A.1.1 路段基 础数 据的 收集 A.1.1.1 收集待 再生 路段 属性 基础 数据，包括 设计 标准、原 路面结 构、几何 线性 等。A.1.1.2 收集待 再生 路段 养护 管理 数据，包括 养护 历史、近5 年的路 况检 测数 据等。A.1.1.3 收集待 再生 路段 交通 状况 信息，包括 历年 交通 量、车辆组 成、轴载 谱情 况等。表A.1 高速公 路交 通等 级 设计交通荷载等级 特重以上 特重 重 中等 轻 设计使用年限内设计车道累计大型客车或货车交通量（*106，辆）50 50.0 19 19.0 8.0 8.0 4.0 4.0 A.1.1.4 收集待 再生 路段 的建 设条 件数据，包 括气 候条 件、地形地 貌、水文 地质 条件 等。A.1.1.5 收集待 再生 路段 相关 价格 参数，包括 工程 材料 单价、人工 费、机械 设备 条件 等。A.1.2 原路面 技术 状况 检查 和检 测 A.1.2.1 路面损 坏，包括 各种 路面 损坏的 位置、形 态、严重 程度等，宜 通过 人工 方式 进行调 查。A.1.2.2 路面内 部结构 状况，包括 结构损 坏类型、病 害层位、病害 严重程 度、层间连 接状况、结 构 层材料性 能指 标等，可 通过 探坑开 挖、钻芯 取样 等方 式进行 检查。A.1.2.3 路面各 结构层 厚度 及结构 层内部 破损检 测，通过3D 雷达或 挖探进 行检 测和分 析，3D 雷达 可 以检测路 面基 层的 破损 状况，指导 再生 路段 划分。A.1.2.4 原路面 结构参 数，包括路 基顶面 当量回 弹模 量、基 层顶面 当量回 弹模 量、路 表当量 回弹 模 量等。可 通过 承载 板试 验、动力贯 入锥 触探、FWD 弯 沉 盆反算 等方 法检 测。A.1.2.5 路基路 面排水 状况，包括 路表排 水设施 状况、结构 内部排 水状况、地 下排水 状况等，可 通 过人工调 查、渗水 仪检 测等 方法检 查。A.1.2.6 原路面 宏观 技术 指标，包 括PCI、PSSI、RQI、SRI、RDI 等。A.2 结构层 设计 A.2.1 含乳化 沥青 冷再 生混 合料 的路面 结构 由沥 青面 层（磨耗层）、冷 再生 层、半刚 性基层 或剩 余路 面结构层（包 括原 有路 面的 部分基 层、底基 层、垫层 和路基 等）等多 层结 构组 成。再 生层 应具 有 足 够 的 强度和稳 定性，主要 起承 重 和抗疲 劳的 作用。当再 生 层作基 层或 下面 层时，沥 青面层 与沥 青冷 再生 层之 间应设置 封层 或粘 层。A.2.2 冷再生 层的下 承层 应当具 有良好 的承载 能力，当下 承层不 满足设 计承 载力要 求时，应进行 补 强处理。DB37/T 3566 2019 14 A.3 结构设 计 方 法及 推荐 结构 形式 A.3.1 冷再生 混合 料的 极限 劈裂 强度，系指15 时 的极 限 劈裂强 度。A.3.2 冷再生 路面 结构 组合 设 计 的初拟 建议，按 表A.2 进 行 确定。表A.2 冷再生 路面 结构 组合 设计 交通等级 冷再生层之上沥青面层 厂拌冷再生层厚度（cm）下承层强度 E0（MPa）推荐 厚度（cm）最小厚度（cm）特重交通及以上 1522 12 1020 250 重交通 1218 10 8 20 200 中等交通 6 12 5 8 20 150 轻交通 3 或者采用微表处、稀浆封 层、超薄罩面、碎石封层等磨耗层 8 20 100 A.3.3 冷再生 混合 料设 计参 数值：a)沥青路 面结 构设 计中，冷 再生层 混合 料的 设计 参数 应 采用 工程 使用 材料 的实 测参数；b)在尚无 试验 数据 情况 下，可参照 表 A.3 规 定确 定设 计 参数。表A.3 冷再生 路面 结构 设计 参数 混合料类型 结构设计参数 动态回弹模量（20，10 HZ），MPa 15 劈裂强度，MPa 泊松比 普通乳化沥青冷再生 3 000 6 000 0.55 0.3 改性乳化沥青冷再生 3 500 6 500 0.5 DB37/T 3566 2019 15 B B 附 录 B（资料 性附 录）乳化沥 青厂 拌冷 再生 混合 料的干 湿劈 裂强 度试 验方 法 B.1 一般规 定 B.1.1 标准的 间接 抗拉 强度（ITS）试 验，需 要测 试试 件在 干燥和 浸水 两种 条件 下的ITS 值。通 过测 量试件的 最大 破坏 荷载 以确 定ITS 值。B.1.2 除本附 录规 定的 试验 方法 外，其 余试 验应 按照JTG E20 中T0716 的方 法进 行。B.2 试验方法 B.2.1 应将养 生好的 试件 在常 温（25 左右）下放 置不 少 于6 h，不多 于48 h，适当 去除试 件表面 的松散颗 粒后，再 量测 每个 试件的 高度 及重 量。B.2.2 在测试 干试 件劈 裂强 度之 前，应 将试 件置 于恒 温15 水浴 中2 h。B.2.3 在测试 湿试件 的劈 裂强度 之前，应将试 件放 入恒温25 水 浴中浸 水22 h，再 将试件 置于恒 温15 水 浴中2 h。B.2.4 干试件 劈裂 与湿 试件 劈裂 在同一 时间 进行。B.2.5 按式（B.1）计 算干 湿劈 裂 强度比ITSR：wetdryITSITSRITS 100%.(B.1)式中：ITSR 干湿 劈裂 强度 比；ITSwet 湿试 件的 值；ITSdry 干试 件的 值。DB37/T 3566 2019 16 C C 附 录 C（资料 性附 录）乳化沥 青厂 拌冷 再生 混合 料的旋 转压 实设 计方 法 C.1 一般规 定 C.1.1 本方法 适用 于乳 化沥 青厂 拌冷再 生混 合料 的配 合比 设计。C.1.2 冷再生 混合 料配 合比 设计 时RAP 应从 处理 后的 回收 料 料堆取 样。C.1.3 冷再生 混合 料应 采用 150 mm 的 试模 成型 试件，采 用 固定混 合料 质量 的装 料方 式。C.1.4 旋转压 实设 备应 具备 防水 和抗腐 蚀性 能。C.1.5 旋转压 实设 备应满 足，压 力600 kPa 18 kPa，压实 内旋角1.160.02，压实速 率30 r/min0.5 r/min。C.1.6 在室温 条件 下人 工配 制冷 再生沥 青混 合料，不 需加 热各材 料。C.2 冷再生 沥青 混合 料的 压实 成型 C.2.1 冷再生 混合料 作重 交通 及 以上交 通等级 道路 下面层、特重 及以上 交通 等级基 层时，设计旋 转 次数为70 次；其他 情况 下，设计旋 转次 数为50次。试 件不
