煤矿在用继电保护装置电气试验规范DB37／T 3516-2019.pdf

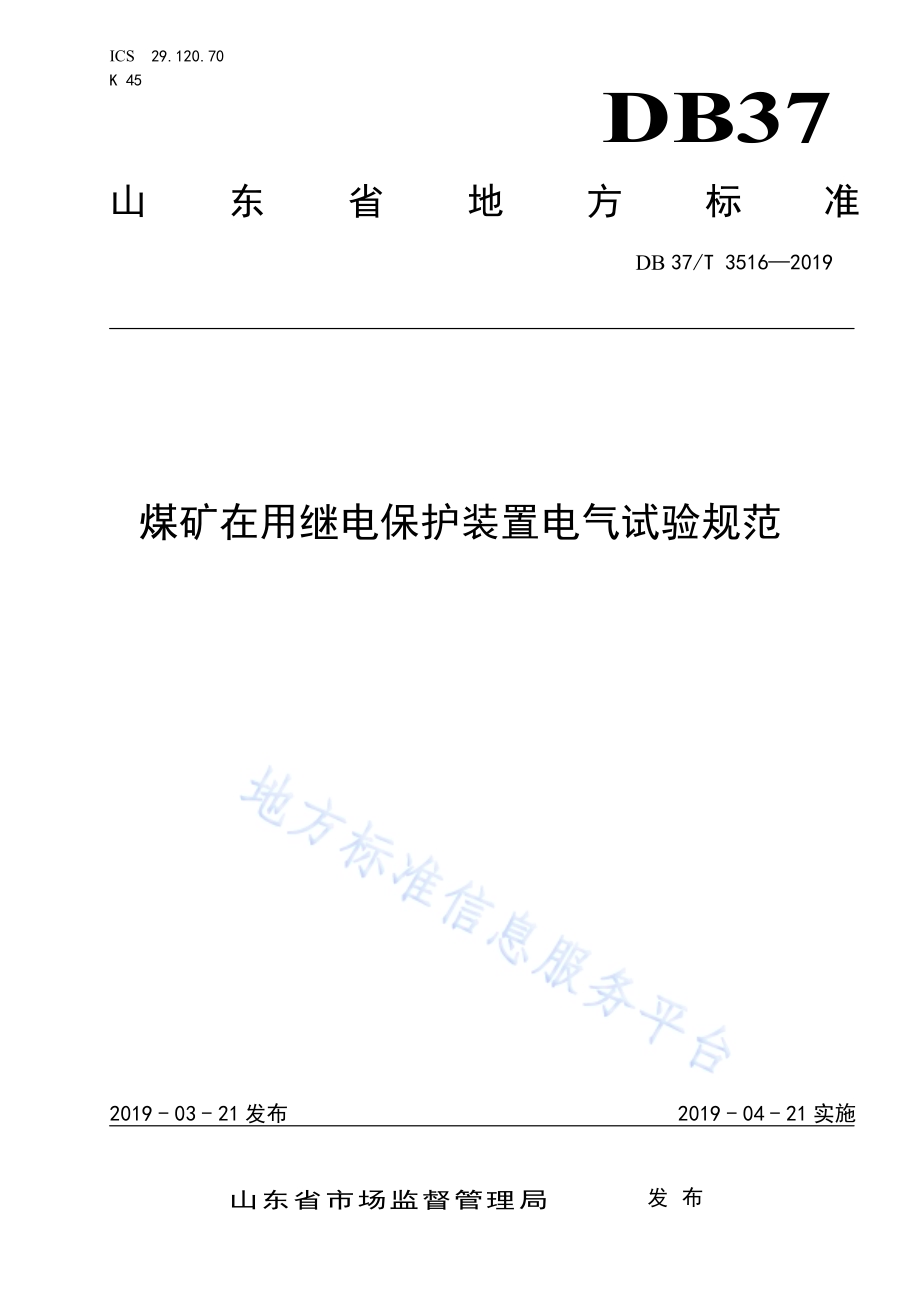

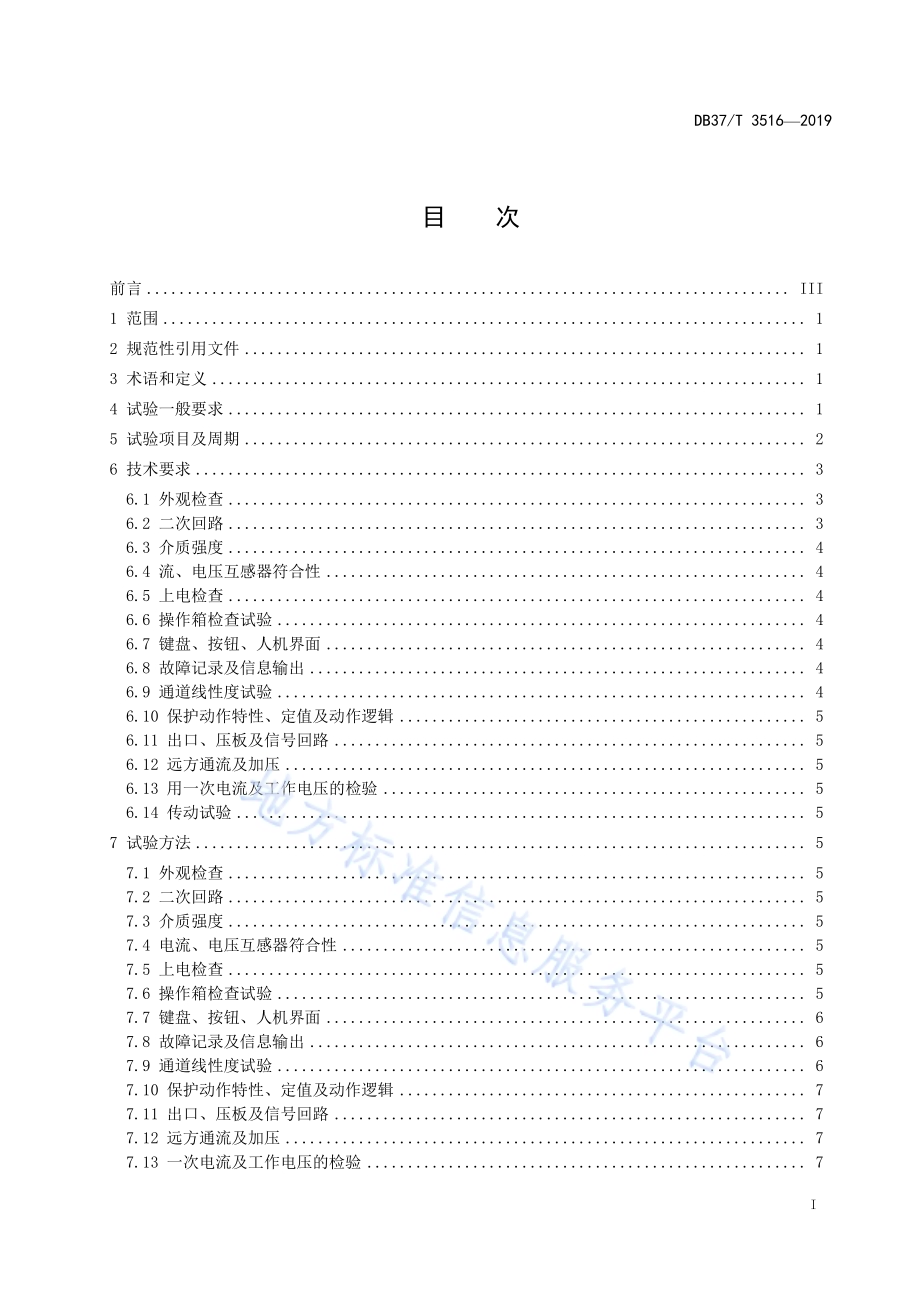

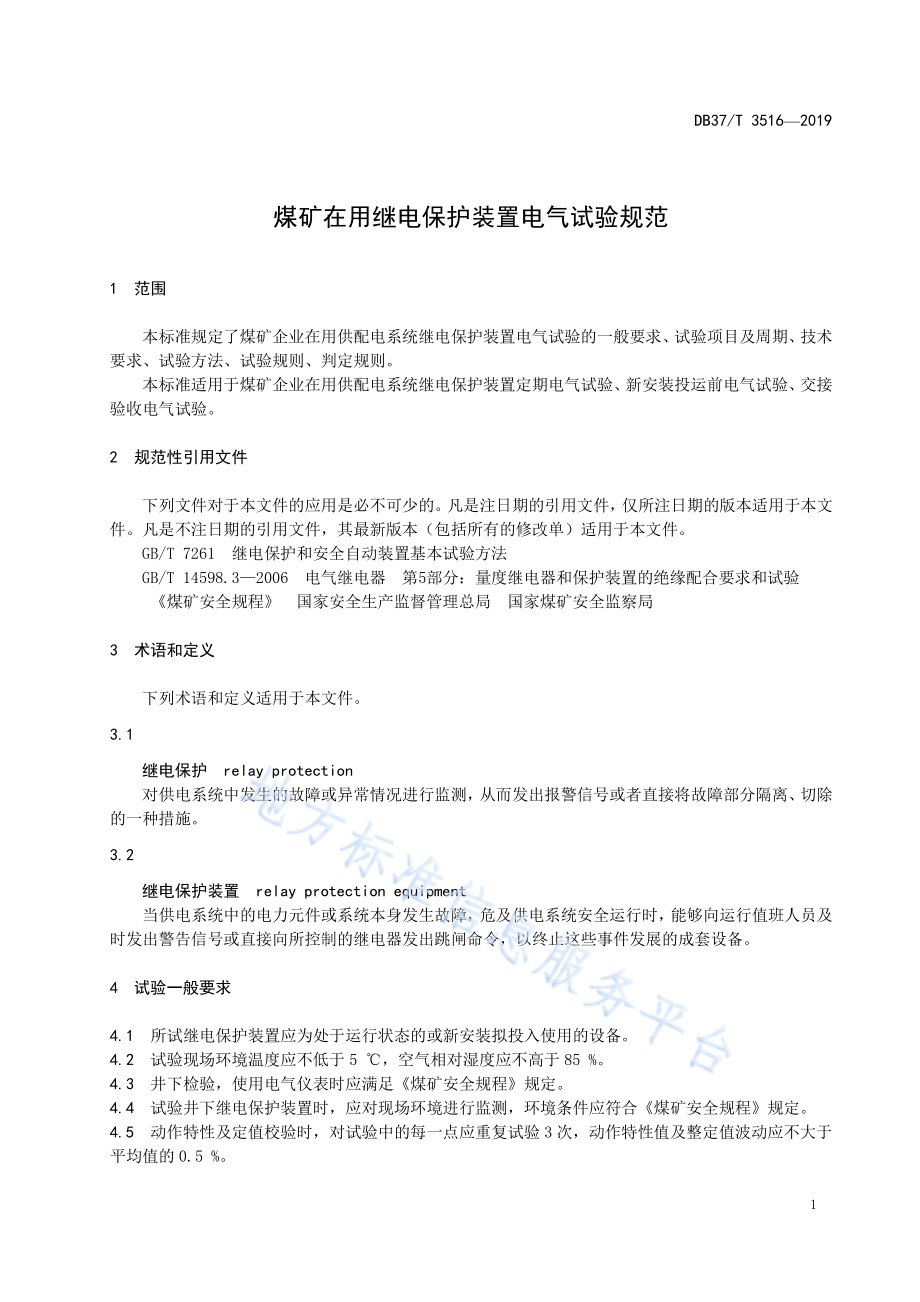

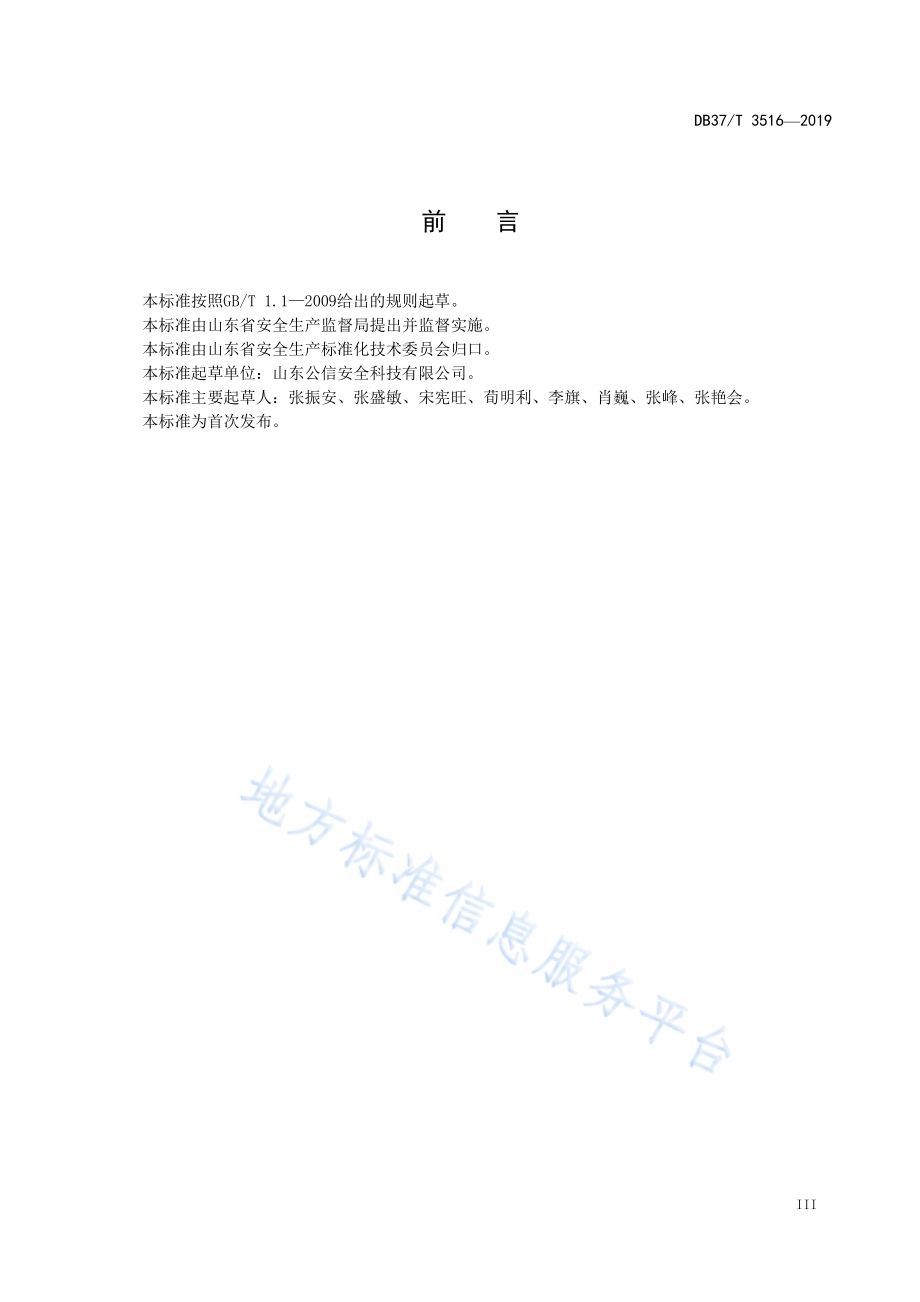

ICS 29.120.70 K 45 DB37 山东省地方标准 DB 37/T 35162019 煤矿在用 继电保护 装置电气 试验规范 2019-03-21 发布 2019-04-21 实施 山东省市场监督管理局 发布 DB37/T 35162019 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 试验 一般 要求.1 5 试 验项 目及 周期.2 6 技术 要求.3 6.1 外观 检查.3 6.2 二次 回路.3 6.3 介质 强度.4 6.4 流、电压 互感 器符 合性.4 6.5 上电 检查.4 6.6 操作 箱检 查试 验.4 6.7 键盘、按 钮、人机 界面.4 6.8 故障 记录 及信 息输 出.4 6.9 通道 线性 度试 验.4 6.10 保护 动作 特性、定 值 及动作 逻辑.5 6.11 出 口、压板 及信 号回路.5 6.12 远 方通 流及 加压.5 6.13 用 一次 电流 及工 作电压 的 检验.5 6.14 传动 试验.5 7 试验 方法.5 7.1 外观 检查.5 7.2 二次 回路.5 7.3 介质 强度.5 7.4 电流、电 压互 感器 符合 性.5 7.5 上电 检查.5 7.6 操作 箱检 查试 验.5 7.7 键盘、按 钮、人机 界面.6 7.8 故障 记录 及信 息输 出.6 7.9 通道 线性 度试 验.6 7.10 保护 动作 特性、定 值 及动作 逻辑.7 7.11 出 口、压板 及信 号回路.7 7.12 远 方通 流及 加压.7 7.13 一次 电流 及工 作电 压 的检验.7 DB37/T 35162019 II 7.14 传动 试验.7 8 试验 规则.8 9 判定 规则.8 DB37/T 35162019 III 前 言 本标准 按照GB/T 1.12009 给出 的规 则起 草。本标准 由山 东省 安全 生产 监督局 提出 并监 督实 施。本标准 由山 东省 安全 生产 标准化 技术 委员 会归 口。本标准 起草 单位：山 东公 信安全 科技 有限 公司。本标准 主要 起草 人：张振 安、张 盛敏、宋 宪旺、荀 明利、李旗、肖 巍、张峰、张艳 会。本标准 为首 次发 布。DB37/T 35162019 1 煤 矿在用 继电保护 装置电 气试验规 范 1 范围 本标准 规定 了煤 矿企 业在 用供配 电系 统继 电保 护装 置电气 试验 的一 般要 求、试验项 目及 周期、技 术要求、试验 方法、试 验规 则、判 定规 则。本标准 适用 于煤 矿企 业在 用供配 电系 统继 电保 护装 置定期 电气 试验、新 安装 投运前 电气 试验、交 接验收电 气试 验。2 规范性 引用 文件 下 列 文件 对于 本文 件的 应用 是 必不 可少 的。凡是 注日 期 的引 用文 件，仅所 注日 期 的版 本适 用于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 7261 继电 保护 和安全 自 动装 置基 本试 验方 法 GB/T 14598.32006 电气 继 电器 第5 部分：量 度 继电器 和保 护装 置的 绝缘 配合要 求和 试验 煤 矿安 全规 程 国家安 全 生产 监督 管理 总局 国家煤 矿安 全监 察局 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 继电保 护 relay protection 对供电 系统 中发 生的 故障 或异常 情况 进行 监测，从 而发出 报警 信号 或者 直接 将故障 部分 隔离、切 除的一种 措施。3.2 继电保 护装 置 relay protection equipment 当供电 系统 中的 电力 元件 或系统 本身 发生 故障，危 及供电 系统 安全 运行 时，能够向 运行 值班 人 员 及时发出 警告 信号 或直 接向 所控制 的继 电器 发出 跳闸 命令，以终 止这 些事 件发 展的成 套设 备。4 试验一 般要 求 4.1 所试继 电保 护装 置应 为处 于运行 状态 的或 新安 装拟 投入使 用的 设备。4.2 试验现 场环 境温 度应 不低 于5，空 气相 对湿 度应不 高于 85%。4.3 井下检 验，使用 电气 仪表 时应满 足 煤矿 安全 规程 规定。4.4 试验井 下继 电保 护装 置时，应对 现场 环境 进行 监测，环境 条件 应符 合 煤矿 安全规 程 规定。4.5 动作特 性及 定值 校验 时，对试验 中的 每一 点应 重复 试验3 次，动 作特 性值 及 整定值 波动 应不 大于平均值 的 0.5%。DB37/T 35162019 2 4.6 试验时，应 在保 护柜 或开 关柜的 端子 排相 应的 端子 上，对 保护 装置 通入 试验 电流、电压 或其 他信号。4.7 试验仪 器仪 表应 经计 量部 门检定/校准 合格，在 有效期 内。准 确度 应不 低于表1 要 求。4.8 试验时 应针 对现 场实 际制 定安全 技术 措施。表1 仪器仪 表准 确度 要求 序号 技术参数 准确度或分辨率 1 绝缘电阻 10 级 2 电流 0.5 级 3 电压 0.5 级 4 时间 1 s 时，0.5%；1 s 时，分辨率应为 0.1 ms。5 相对湿度 5%6 温度 1 7 相位 1.0 级 5 试验项 目及 周期 5.1 定 期 试验 项目 及周 期见表2。表2 定期试 验项 目及 周期 序号 试验项目 试验周期 说明 1 外观检查 1 年 2 二次回路绝缘电阻 2 年 3 键盘、按钮、人机界面 1 年 微机继电保护试验此项 4 故障记录及信息输出 1 年 5 通道线性度试验 2 年 6 保护定值及动作逻辑 1 年 7 出口、信号回路 1 年 8 传动试验 1 年 5.2 新安装 投运 前试 验项 目见 表3。表3 新安装 投运 前试 验项 目 序号 试验项目 说明 1 外观检查 2 二次回路检查试验 3 介质强度 4 电流、电压互感器符合性 5 上电检查 微机继电保护试验此项 6 操作箱检查试验 微机继电保护试验此项 7 键盘、按钮、人机界面 微机继电保护试验此项 DB37/T 35162019 3 表3 新安 装投 运前 试验 项目（续）序号 试验项目 说明 8 故障记录及信息输出 9 通道线性度试验 10 保护动作特性、定值及动作逻辑 11 出口、压板及信号回路 12 远方通流及加压 13 用一次电流及工作电压的检验 14 传动试验 5.3 交接验 收试 验项 目见 表 4。表4 交接验 收试 验项 目 序号 试验项目 说 明 1 外观检查 2 二次回路检查试验 3 介质强度 4 键盘、按钮、人机界面 微机继电保护试验此项 5 故障记录及信息输出 6 通道线性度试验 7 保护动作特性、定值及动作逻辑 8 出口、信号回路 9 传动试验 6 技术要 求 6.1 外观检 查 6.1.1 装置零 部件 应齐 全，外壳 应无变 形、破损。6.1.2 端子的 引线 压接、插 接、焊接应 牢固 可靠。6.1.3 导线端、端 子应 有标 号。6.1.4 按键、按钮、开 关操 作应 灵活，无卡 阻、能复 位。6.1.5 继电器 可动 部分 应动 作灵 活，触 头应 接触 良好、无 烧结损 坏。6.1.6 漆封部 位应 漆封 完整。6.2 二次回 路 6.2.1 新安装 验收 试验 6.2.1.1 二次接 线应 正确，端 子排 引线螺 钉压 接应 可靠。6.2.1.2 装置内、外 部接 线应 正确。6.2.1.3 直流回 路应 无寄 生回 路。6.2.1.4 电流、电压、直 流控 制、信 号回路 所有 端子 各自 连接 在一起，其 绝缘 电阻 均应 不小 于 10 M。DB37/T 35162019 4 6.2.1.5 使用触 点输 出的 信号 回路，其绝 缘电 阻应 不小 于 1 M。6.2.2 交接验 收试 验 6.2.2.1 二次接 线应 正确，端 子排 引线螺 钉压 接应 可靠。6.2.2.2 二次回 路绝 缘电 阻应 不小 于1 M。6.2.3 定期试 验 二次回 路绝 缘电 阻应 不小 于1 M。6.3 介质强 度 进行7.3 规定 的介 质强 度试验 时，不 应出 现击 穿或 闪络。6.4 流、电 压互 感器 符合 性 6.4.1 互感器 的铭 牌参 数应 完整，出厂 合格 证及 试验 资料 应齐全。6.4.2 互感器 的变 比、容量、准 确级应 符合 设计 要求。6.4.3 互感器 各次 绕组 的连 接方 式及其 极性 关系 应符 合设 计要求，相 别标 识应 正确。6.5 上电检 查 6.5.1 打开装 置电 源，装置 应能 正常工 作。6.5.2 装置的 硬件 和软 件应 有版 本号、校验 码等 信息。6.5.3 时钟应 能调 校。6.6 操作箱 检查 试验 6.6.1 防止断 路器 跳跃 回路 应满 足运行 要求。6.6.2 交流电 压的 切换 回路 应正 确。6.6.3 合闸回 路、跳闸 回路 接线 应正确，且 各回 路不 存在 寄生回 路。6.6.4 操作箱 中的 出口 继电 器应 在55%70%额定 电压 范 围可靠 动作，其 他逻 辑回 路的继 电器，应 满足80%额定 电压 下可 靠动作。6.7 键盘、按钮、人 机界 面 6.7.1 按键、按钮 操作 灵活，功能 正 确。6.7.2 人机界 面屏 显清 晰、稳定，功能 应与 厂家 说明 书相 同。6.8 故障记 录及 信息 输出 6.8.1 继电保 护装 置应 具有 故障 指示或 故障 信息 输出 功能。6.8.2 微机继 电保 护装 置故 障记 录应符 合产 品要 求。6.8.3 微机继 电保 护装 置故 障信 息输出 功能 应符 合产 品要 求。6.8.4 微机继 电保 护装 置应 以时 间顺序 记录 的方 式记 录正 常运行 的操 作信 息。6.8.5 微机继 电保 护装 置应 能输 出装置 本身 的自 检信 息。6.9 通道线 性度 试验 6.9.1 交流电 流各 通道 电流 显示 值应清 晰稳 定，且与 外加 电流值 相等，最 大误 差应 小于 5%。6.9.2 交流电 压各 通道 显示 值应 清晰稳 定，最大 误差 应小 于5%。DB37/T 35162019 5 6.10 保护动 作特 性、定值 及动 作逻辑 6.10.1 动作特 性应 符合 产品 设计 要求。6.10.2 定值应 符合 设计 要求，最 大误差 应不 超过 5%。6.10.3 动作逻 辑应 符合 设计 要求。6.11 出口、压板 及信 号回 路 出口、压板 及信 号回 路应 符合设 计要 求，接线 正确，接触 良好。6.12 远方通 流及 加压 相别、相位 关系 以及 所保 护的方 向应 正确。6.13 用一次 电流 及工 作电 压的 检验 6.13.1 互感器 二次 电压、电 流幅 值及相 位关 系应 符合 设计 要求。6.13.2 接线应 正确。6.14 传动试 验 继电保 护装 置传 动至 断路 器，断 路器 应动 作可 靠。7 试验方 法 7.1 外观检 查 7.1.1 目测检 查装 置零 部件、外 壳、端 子的 引线、导 线端、端子、继 电器。7.1.2 手动检 查按 键、按钮、开 关。7.2 二次回路 7.2.1 采用电 压等 级500 V 的绝 缘电阻 测量 仪测 量绝 缘电 阻。7.2.2 绝缘电 阻的 测量 按 GB/T 14598.32006 规定 的方 法 进行。7.2.3 其余采 用目 测检 查。7.3 介质强 度 介质强 度的 试验 按GB/T 14598.32006中6.1.4 规定 的方法 进行。7.4 电流、电压 互感 器符 合性 7.4.1 目测检 查互 感器 铭牌 参数，查看 资料。7.4.2 采用变 比组 别测 试仪，测 试互感 器各 次绕 组间 的极 性关系。7.5 上电检 查 7.5.1 装置送 电，检查 记录 装置 的硬件 和软 件版 本号、校 验码等 信息。7.5.2 检查校 对时 钟。7.6 操作箱 检查 试验 7.6.1 检查交 流电 压的 切换 回路、防止 断路 器跳 跃回 路。DB37/T 35162019 6 7.6.2 按设计 图纸 检查 合闸 回路、跳闸 回路 接线，核 查各 回路是 否存 在寄 生回 路。7.6.3 对继电 器施 加规 定电 压，验证动 作可 靠性。7.7 键盘、按钮、人 机界 面 按 说 明书，对 每个 功能 操作 检 查，观察 界面 显示 的各 菜 单的 正确 性、顺序 性，核 对操 作过 程与操作键相对 应的 功能 与显 示顺 序的对 应性。7.8 故障记 录及 信息 输出 7.8.1 查看继 电保 护装 置是 否具 有故障 指示 或故 障信 息输 出功能。7.8.2 在整定 值校 验后，查 看微 机继电 保护 装置 故障 记录 的内容 及故 障信 息输 出的 内容。7.9 通道线 性度 试验 7.9.1 用微机 继电 保护 试验 仪进 行线性 度测 量。7.9.2 交流电 流通 道线 性度 试验 方法如 下：a)试验接 线如 图1 所 示；说明：1柜后竖端子排电流端子；2继电保护测试仪器。图1 电流通 道线 性度 试验 接线 b)操作装 置界 面键 盘或 触摸 屏，调 出通 道有 效值 测试 菜单；c)操作试 验仪，对 于电 流互 感器二 次标 称额 定电 流 为 5 A 的装 置，在a 相分 别通入 0.5 A、5 A、25 A 的 电流，观 察并 记录Ia1 电流通 道显 示的 各电 流 值；对 于电 流互 感器 二次 标称额 定电 流 为1 A 的 装置，在 a 相分 别通 入 0.1 A、0.5 A、1 A、10 A 的 电流，观 察并 记录 Ia1 电流通道显示的各 电流 值；d)分 别加 b 相、c 相电 流，重复上 述试 验；e)按上述 步骤 对其 它各 组进 行试验，将 试验 仪的 三相 输出线分 别改 接到 Ia2、Ib2、Ic2、In2Ian、Ibn、Icn 及Inn 电流 端子 上，重复上 述试 验。7.9.3 交流电 压通 道线 性度 试验 方法如 下：a)试验接 线如 图2 所 示；b)操作装 置界 面键 盘或 触摸 屏，调 出“通道 有效 值”显示菜 单中 的电 压通 道显 示值；c)操作试验仪，使输出电 压 为三相对称电 压，三相 电 压输出分别 为 5 V、57.7 V、70 V、80 V时，观 察并 记录 屏幕 显示 的电压 值；d)按上述 步骤 对其 它组 进行 试验，将试 验仪 的三 相输 出线分 别改 接到 Ua2、Ub2、Uc2 端 子上，重复上述试 验、观察 及记 录。DB37/T 35162019 7 说明：1柜后竖端子排电压端子；2继电保护测试仪器。图2 交流电 压通 道试 验接 线 7.10 保护动 作特 性、定值 及动 作逻辑 7.10.1 采用继 电保 护装 置校 验仪 进行试 验。7.10.2 根据仪 器说 明书 及继 电保 护装置 技术 文件 或按 照 GB/T 7261 进行 保护 动作 特 性、动 作 逻辑 测试。7.10.3 定值校 验遵 循以 下原 则：a)应在每 一元 件检 验完 毕之 后进行；b)试验接 线回 路中 的电 源及 时间测 量连 线均 应直 接接 到被试 保护 柜的 端子 排上；c)交流电 压、电流 试验 接线 的相对 极性 关系 应与 实际 运行接 线中 电压、电 流互 感器接 到屏 柜 上 的相对相 位关 系一 致；d)除 所 通入 的交 流电 流、电压 为 模拟 故障 值并 断开 断路 器 的跳、合闸 回路 外，其 余 应为 实际 运行状态，不得 人为 改变；e)装置整定的 动作时间 为自 向保护屏柜 通入模拟 故障 分量至保护 动作向断 路器 发出跳闸脉 冲的全部时 间。7.10.4 定值整 定按 定值 通知 单提 供参数 进行。7.11 出口、压板 及信 号回 路 目测检 查各 回路，查 阅继 电保护 装置 设计 资料。7.12 远方通 流及 加压 7.12.1 采用继 电保 护装 置校 验仪 进行试 验。7.12.2 拆 下 电压 互感 器、电流 互感 器 二次 侧接 线，在线 端通 入 额定 电压、额 定电 流，验 证装 置性能是否正常。7.13 一次电 流及 工作 电压 的检 验 7.13.1 在电流 互感 器一 次侧 通入 不低 于 20%的 额定 电流 的 电流，在电 压互 感器 一次 侧加工 作电 压。7.13.2 测量互 感器 二次 侧的 电压、电流 的 幅值 及相 位关 系。7.13.3 对使用 电压 互感 器三 次电 压或零 序电 流互 感器 电流 的装置，利 用一 次电 流与 工 作电压 向装 置 中的相应 元件 通入 模拟 的故 障量或 改变 被检 查元 件的 试验接 线方 式，判明 装置 接线的 正确 性。7.13.4 测量电 流差 动保 护各 组电 流互感 器的 相位 及差 动回 路中的 差电 流（或 差电 压），判 明差 动回 路接线的 正确 性及 电流 变比 补偿回 路的 正确 性。差动 保护还 应测 量各 中性 线的 不平衡 电流、电 压。7.14 传动试 验 DB37/T 35162019 8 采用继 电保 护装 置校 验仪 进行传 动试 验。8 试验规 则 定 期 试验 应在 每年 雨季 到来 之 前进 行，新安 装、交接验 收 试验 过的 继电 保护 装置 应 在次 年雨 季到来之前进 行。9 判定规则 9.1 新安装、交 接验 收试 验时，规定 项目 中有 一项 不符 合本标 准要 求，则判 定继 电保护 装置 不合 格。9.2 定 期 试验 时，表 2 的6、7、8 项 中有 一项 不符 合本 标准要 求，其他 项中 有两 项及以 上不 符合 本标准要求，则 判定 继电 保护 装置不 合格。_
