茶园水肥一体化设备技术要求和规范DB37／T 3556-2019.pdf

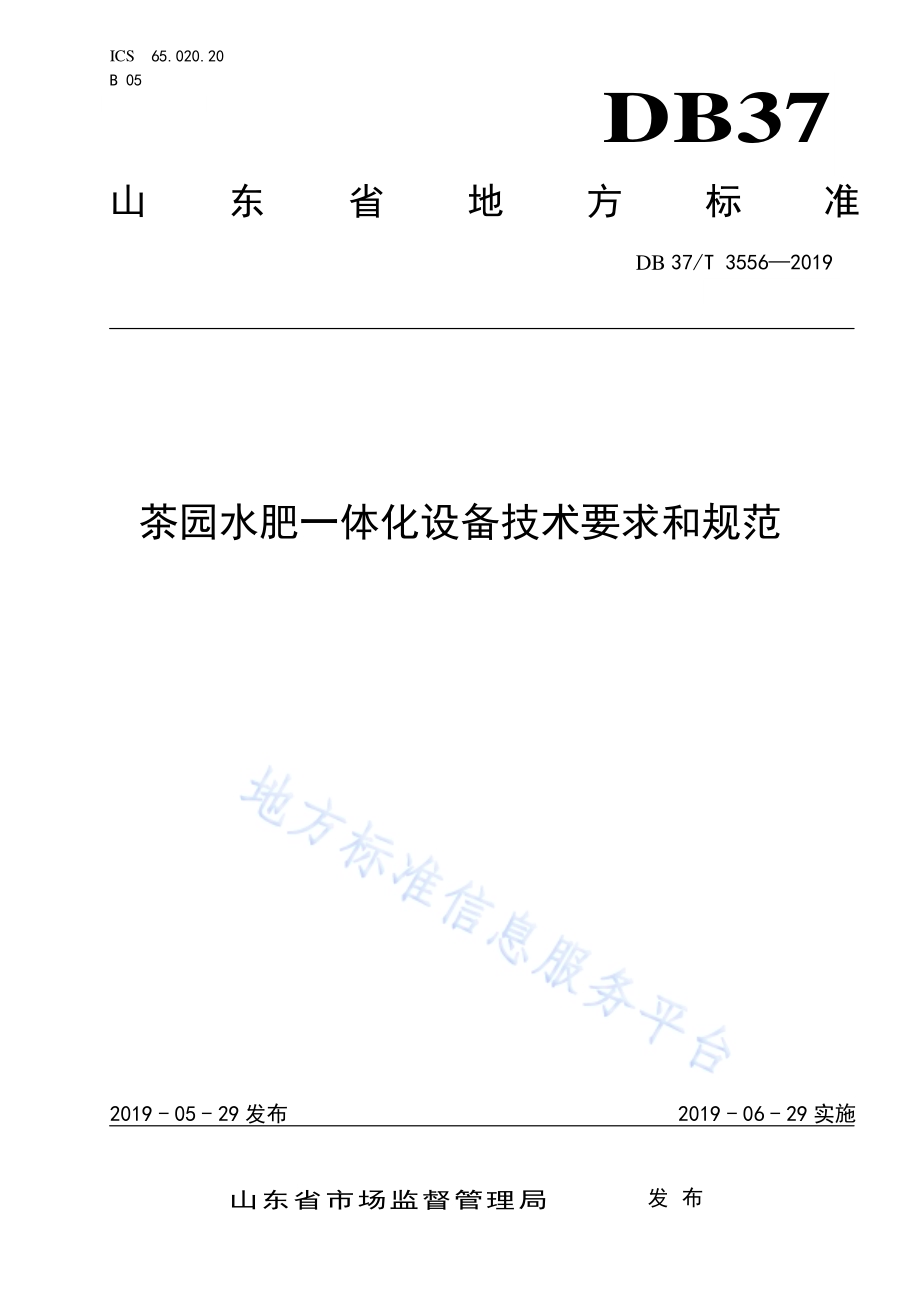

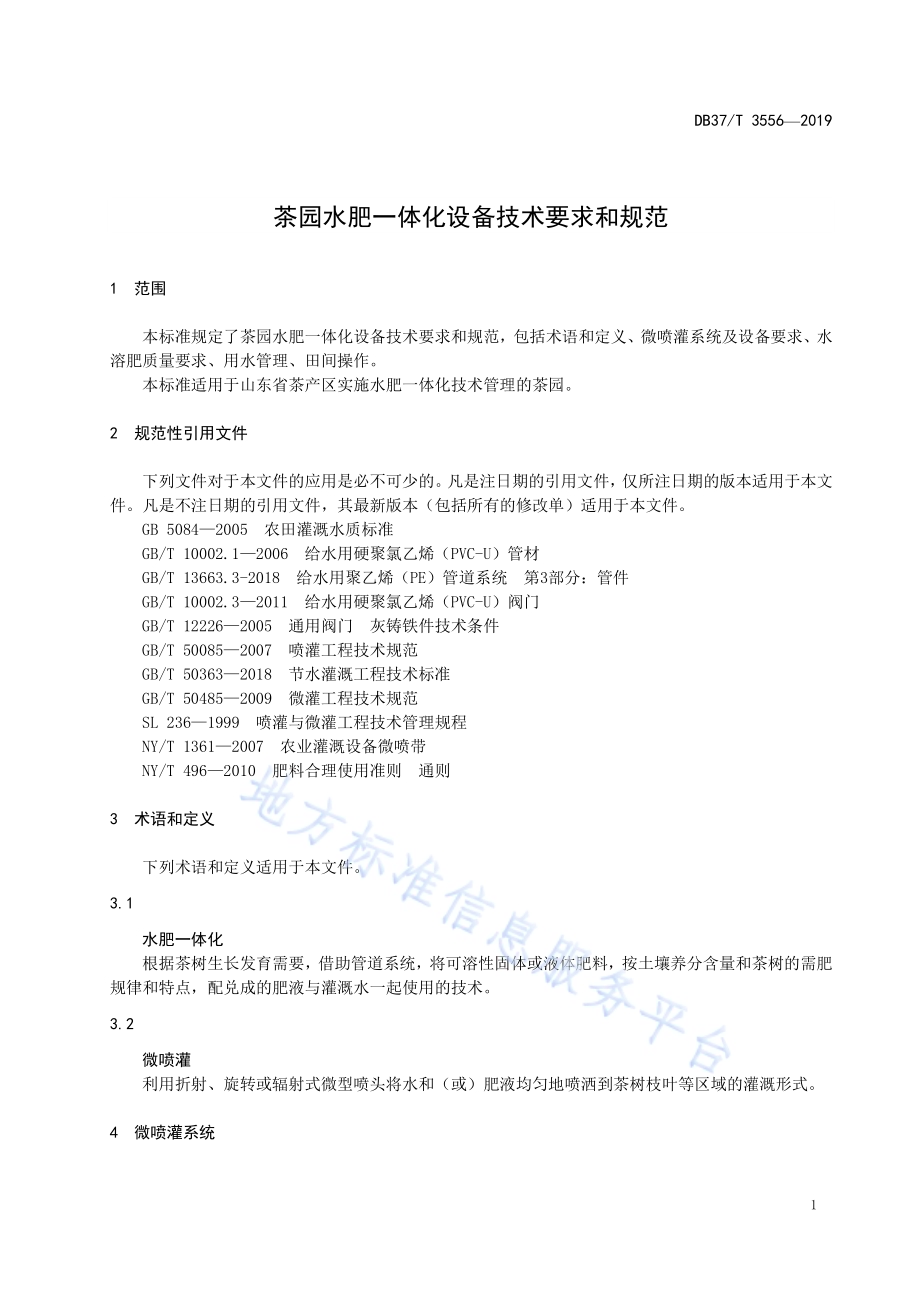

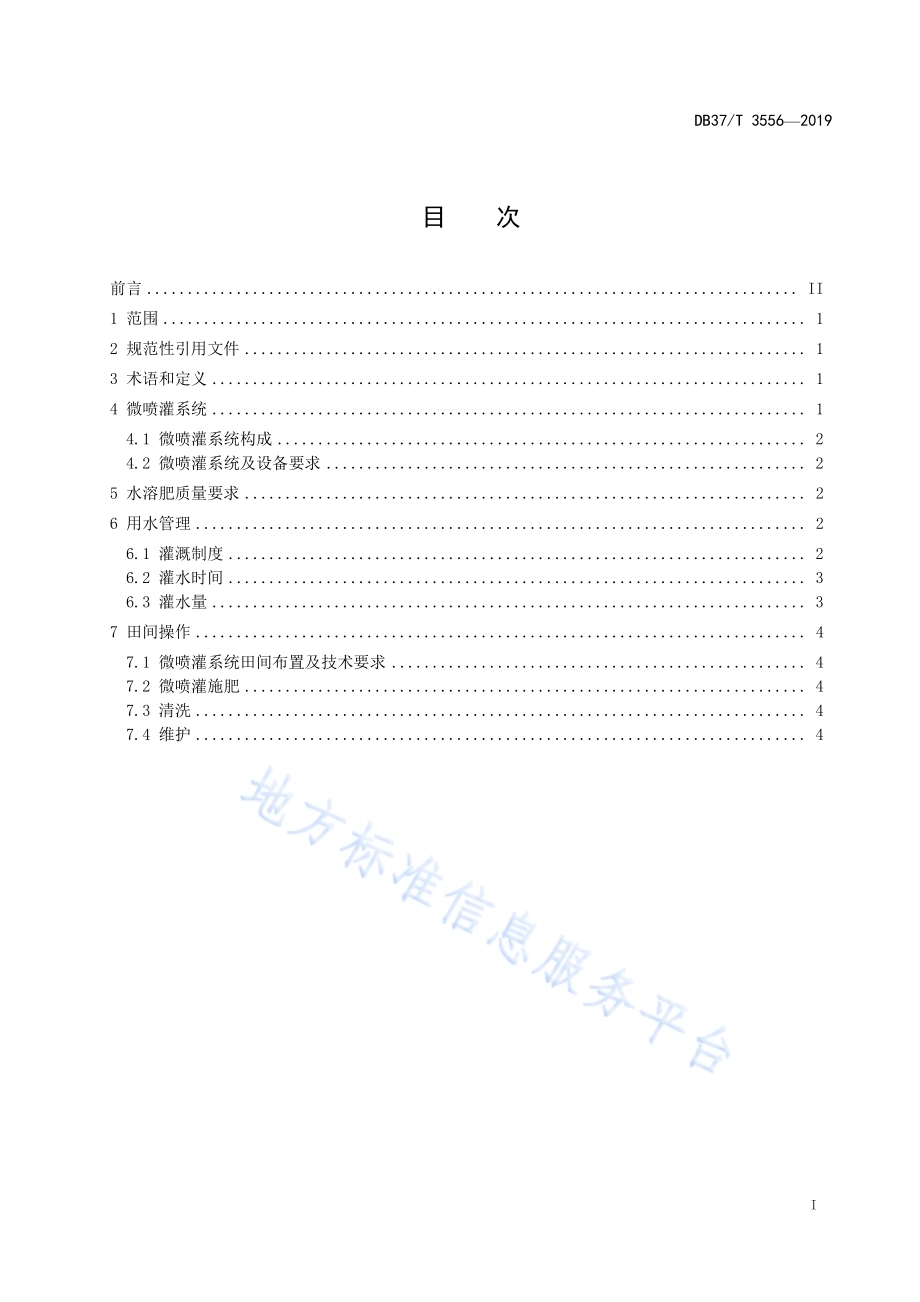

ICS 65.020.20 B 05 DB37 山东省 地 方 标 准 DB 37/T 35562019 茶园水肥 一体化设 备技术要 求和规范 2019-05-29 发布 2019-06-29 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3556 2019 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 微喷 灌系 统.1 4.1 微 喷灌 系统 构成.2 4.2 微 喷灌 系统 及设 备要 求.2 5 水溶 肥质 量要 求.2 6 用水 管理.2 6.1 灌 溉制 度.2 6.2 灌 水时 间.3 6.3 灌 水量.3 7 田间 操作.4 7.1 微 喷灌 系统 田间 布置 及技术 要求.4 7.2 微 喷灌 施肥.4 7.3 清洗.4 7.4 维护.4 DB37/T 3556 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 农业 农村 厅提出 并监 督实 施。本标准 由 山 东省 农业 标准 化技术 委员 会归 口。本标准 起草 单位：青 岛农 业大学。本标准 主要 起草 人：马德 新、王 玉。DB37/T 3556 2019 1 茶 园水肥 一体化设 备技术 要求和规 范 1 范围 本标准 规定 了茶 园水 肥一 体化设 备技 术要 求和 规范，包 括术 语和 定义、微喷 灌 系统及 设备 要求、水溶肥质 量要 求、用水 管理、田间 操作。本标准 适用 于山 东省 茶产 区实施 水肥 一体 化技 术管 理的茶 园。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 5084 2005 农 田灌 溉 水质标 准 GB/T 10002.1 2006 给 水用硬 聚氯 乙烯（PVC-U）管材 GB/T 13663.3-2018 给 水 用聚乙 烯（PE）管道 系统 第3 部分：管 件 GB/T 10002.3 2011 给 水用硬 聚氯 乙烯（PVC-U）阀门 GB/T 12226 2005 通用 阀门 灰铸 铁件 技术 条件 GB/T 50085 2007 喷灌 工程技 术规 范 GB/T 50363 2018 节水 灌溉工 程技 术标 准 GB/T 50485 2009 微灌 工程技 术规 范 SL 236 1999 喷灌 与微 灌工程 技术 管 理 规程 NY/T 1361 2007 农业 灌 溉设备 微喷 带 NY/T 496 2010 肥 料合 理使用 准则 通则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 水肥一 体化 根据茶 树生 长发 育需 要，借助管 道系 统，将 可溶 性 固体或 液体 肥料，按土 壤 养分含 量和 茶树 的需 肥规律和 特点，配 兑成 的肥 液与灌 溉水 一起 使用 的技 术。3.2 微喷灌 利用折 射、旋转 或辐 射式 微型喷 头将 水和（或）肥 液均匀 地喷 洒到 茶树 枝叶 等区域 的灌 溉形 式。4 微喷灌 系统 DB37/T 3556 2019 2 4.1 微喷灌 系统 构成 微喷灌 系统 包括 水源、首 部系统（水 泵、控制 阀、施 肥器、过滤 装置 等）、输 水 管道系 统和 灌水 器。4.2 微喷灌 系统 及设 备要 求 4.2.1 水源要 求 水源主 要为 河流 水、井水，呈微 酸性，水 质应 符合GB 5084 2005 和GB/T 50085 2007 的 规定。4.2.2 首部系 统及 设备 要求 首部系 统：为微 喷灌 系统 提供加 压、控制、施 肥、过滤、安全 防护 等功 能。水泵：确保 微灌 系统 工作 正常，工作 压力 为0.08 MPa 0.12 MPa。控制阀：有 逆止 阀、蝶阀 等构成，保 证微 喷灌 溉系 统正常 工作，规 格参 数需 与管道、水 泵的 技 术 参数相匹 配。施肥器：由 文丘 里施 肥器 或施肥 泵注 肥装 置构 成，微喷灌 系统 的肥 料供 给装 置，需 做防 锈、防 腐 处理。当流 速满 足文 丘 里 施 肥装置 正常 工作 时，宜 采 用文丘 里施 肥装 置；当 流 速偏低 时宜 采用 施肥 泵注 肥装置将 肥液 注入 输水 管道。过滤装 置：由离 心过 滤器 和网式 过滤 器或 碟片 过滤 器构成，用 于过 滤水 源中 的沙子、碎 石、树 叶 等杂质，保障 灌水 器通 畅。根据水 质情 况过 滤器 可以 单独使 用，也可 以多 种过 滤器组 合在 一起 使 用。过 滤器规格 参数 应与 管道、水 泵的技 术参 数相 匹配。另为系 统正 常工 作提 供必 要的保 证，首部 系统 还应 设置进 排气 阀、流量 计、压力表。4.2.3 输水管 道系 统及 设备 要求 输水管 道系 统由 输水 主管 道、出 水口、地 面支 管道 构成。技术要求：输水主管道采 用PE 管件、PVC 管 材，承 压标 准0.63 MPa。PVC 管 材 应符 合GB/T 10002.12006 给水 用硬 聚氯 乙烯（PVC-U）管材 标准，PE 管 件应符 合GB/T 13663.3-2018 标准。出水口 采用微 喷灌双 向双 阀出水 口，PVC 材质 出水 口 阀门应 符合GB/T 10002.3 2011 标准，灰铸 铁出水口 阀门 应符 合GB/T 12226 2005 标准。地面支 管道 采用 涂塑 软管 或PE软 管，支管 道承 压0.3 MPa。4.2.4 灌水器 及要 求 采用N65 斜5 孔微 喷灌 带，规格：折径65 mm，直径40 mm，孔径0.5 mm，孔距25 mm，微 喷带 充水 时，5个喷 孔布 局呈 斜弧 型。每 卷微喷 带每 单位 包装 应有 产品合 格证、产 品数 量、生产日 期、检验 标志。5 水溶肥 质量 要求 符合NY/T 496 2010 规定，同时 应满 足以 下要 求：肥料溶 解度 大于 等于99.7%，与 灌溉 水源 相互 作用小；肥料 的腐 蚀性 小，宜选用 茶树 专用 水溶 肥料。6 用水管 理 6.1 灌溉制 度 微喷灌 溉与 自然 降雨 相结 合，灌 水次 数与 灌水 量依 据茶树 需水 规律、土 壤墒 情及降 雨情 况确 定。DB37/T 3556 2019 3 6.2 灌水时 间 在实施 中结 合下 面4 个方 面 的因素 综合 确定：a)土壤含 水量：当 土壤 含水 量低于 田间 持水 量 的70%时，应 考虑 灌溉；b)土壤吸 力：利用 土 壤 pF 计 来连续 地指 示土 壤吸 力，研究表 明，当土 壤吸 力高 于 2.7 时，应 考虑灌溉；c)茶树芽 叶细 胞汁 浓度：茶 树芽叶 细胞 汁浓 度是 茶树 对环境 条件 的生 理反 应，当茶树 芽叶 细 胞 汁浓度高 于 10%时，应考 虑 灌溉；d)茶树叶 片水 势：茶树 叶片 水势可 灵敏 的反 映土 壤水 分和茶 树体 内水 分状 况，当茶树 叶片 水 势 在-11 Pa-12 Pa 时，应 考 虑灌溉。6.3 灌水量 正确的 确定 茶园 单位 面积 灌水量（灌 水定 额）和总 灌水量，满 足茶 树对 水分 的需求，合 理规 划 灌 溉系统的 依据，常 根据 以下3 个参数 确定：a)灌水定 额：1 hm2地一 次应 灌多少 水，常用 计算 灌水 定额的 公式 为：()M l h P A B.(1)或()M l ha hb.(2)式中：M 灌水 定额（m3或15 t/hm2）；l 水 分利 用率；h 为根 系 活动土 层厚 度（m）；P 土壤 容重（t/m3）；A 土壤 重量 含水 率适 于茶树 的上 限；B 土壤 重量 含水 率灌 前测定 值；ha 适于 茶 树 最大 水深（m）；hb 灌前 测定 水深（m）。b)灌溉用 水模 数：每公 顷茶 园每秒 需灌 水量，常 用 q 表示。常用 计算 公式 为：1000.011686400MMqtt.(3)式中：q 用水 模数（15 t/（hm2s）；M 灌水 定额（m3或15 t/hm2）；t 一次 灌水 可持 续的 天数。c)总灌流 量：选用 水泵 型号 时，必 须先 做出 总流 量的 设计。常用 计算 公式 为：/Q qW l.(4)式中：Q 总灌 流量；W 为总 灌溉 面积；l 为水 分利 用率；q 灌溉 用水 模数。DB37/T 3556 2019 4 7 田间操 作 7.1 微喷灌 系统 田间 布置 及技 术要求 7.1.1 主输水 管道 布置 主管道 埋入地 下，埋 深80 cm，每 隔90 m 100 m设置1个出水 口。PVC 主 管道按 照CECS17:2000埋地硬聚氯 乙烯 给水 管道 工程 技术规 程施 工。7.1.2 微喷灌 带田 间布 置 喷灌带 距地 边为 起点 向内0.9 m，铺设 第1 条微 喷灌 带，根据 地形 结构，微 喷灌 带铺设 长度50 m 70 m为宜，微 喷灌 带的 方向 与 作物种 植行 向相 同，根据 行距，以每 隔1.6 m 2.2 m布置1 条微 喷带 为宜。7.1.3 技术要 求参 数 微喷灌 带喷 口向 上，平整 顺直，不打 弯，铺设 完微 喷灌带 后，需将 微喷 带尾 部封堵。灌溉水 利用 系数：90%；喷 灌强 度：I=20 mm/h 30 mm/h；灌 溉均 匀系 数：Cu85%；喷 灌雾化指标：Wh=3 000 4 000。7.2 微喷灌 施肥 喷灌前，先 滴清 水15 min 20 min，使管 道得 到充 分清洗，土 壤湿 润后 开始 施肥，灌溉 与施 肥 均 匀系数达 到0.8 以上；施肥 时，将配 比好的 可溶 肥溶于 施肥罐 中，随 喷灌 施入。施肥期 间及时 检查，确 保喷水正 常；施肥 结束 后，继续滴 清水10 min 20 min，冲 洗管 道中 的残 留肥 液。7.3 清洗 喷灌一 个月 后，过滤 器要 打开清 洗半 小时。7.4 维护 系统设 备维 护要 做到：a)每次微 喷灌 灌前 检查 管道 接口、微喷 灌带，防 止漏 水，如 有漏 水及 时更 换或 修补；b)及时清 洗过 滤器，定 期对 离心过 滤器 集沙 罐进 行清 洗；c)定期检 查维 修系 统设 备。_
