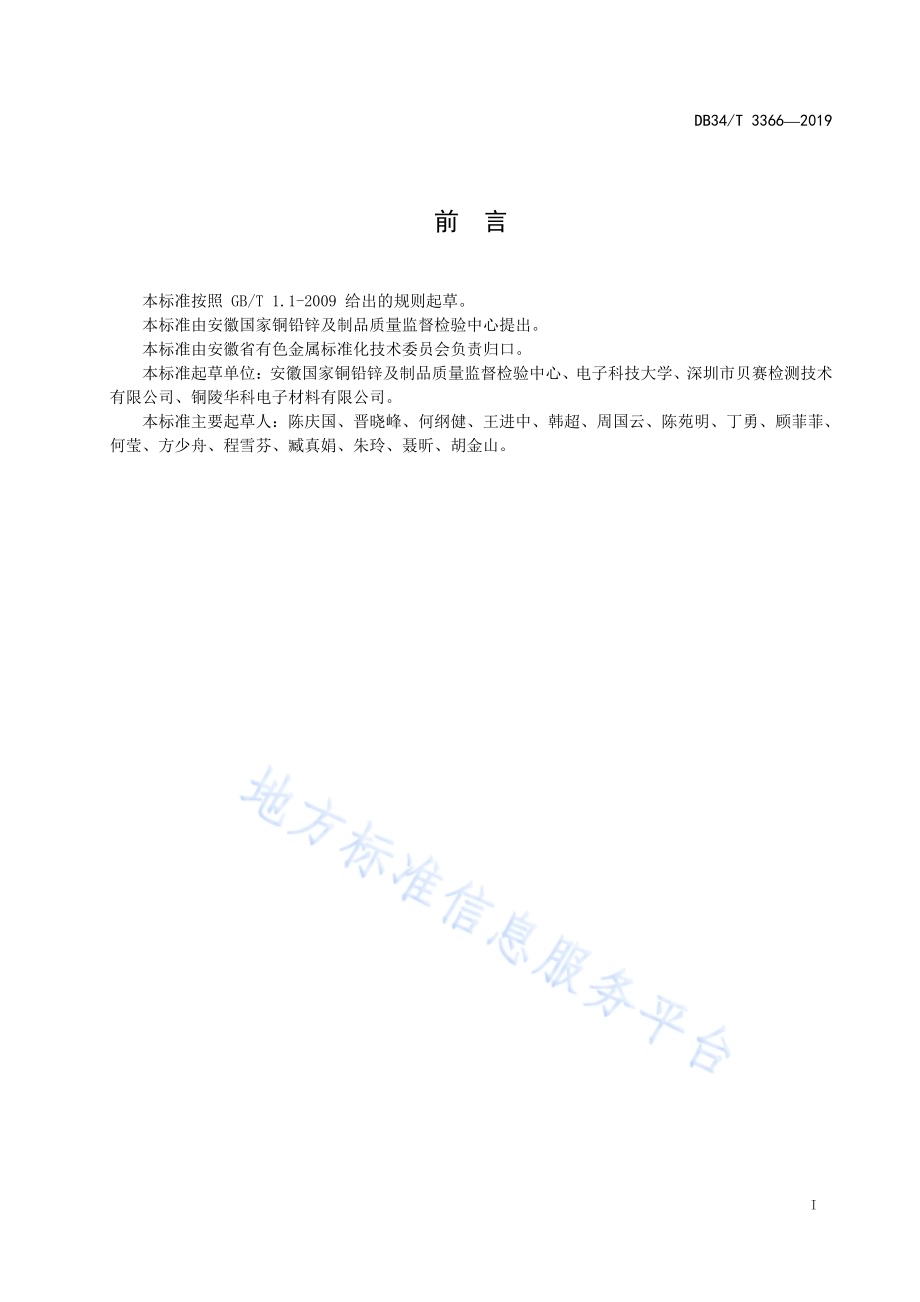

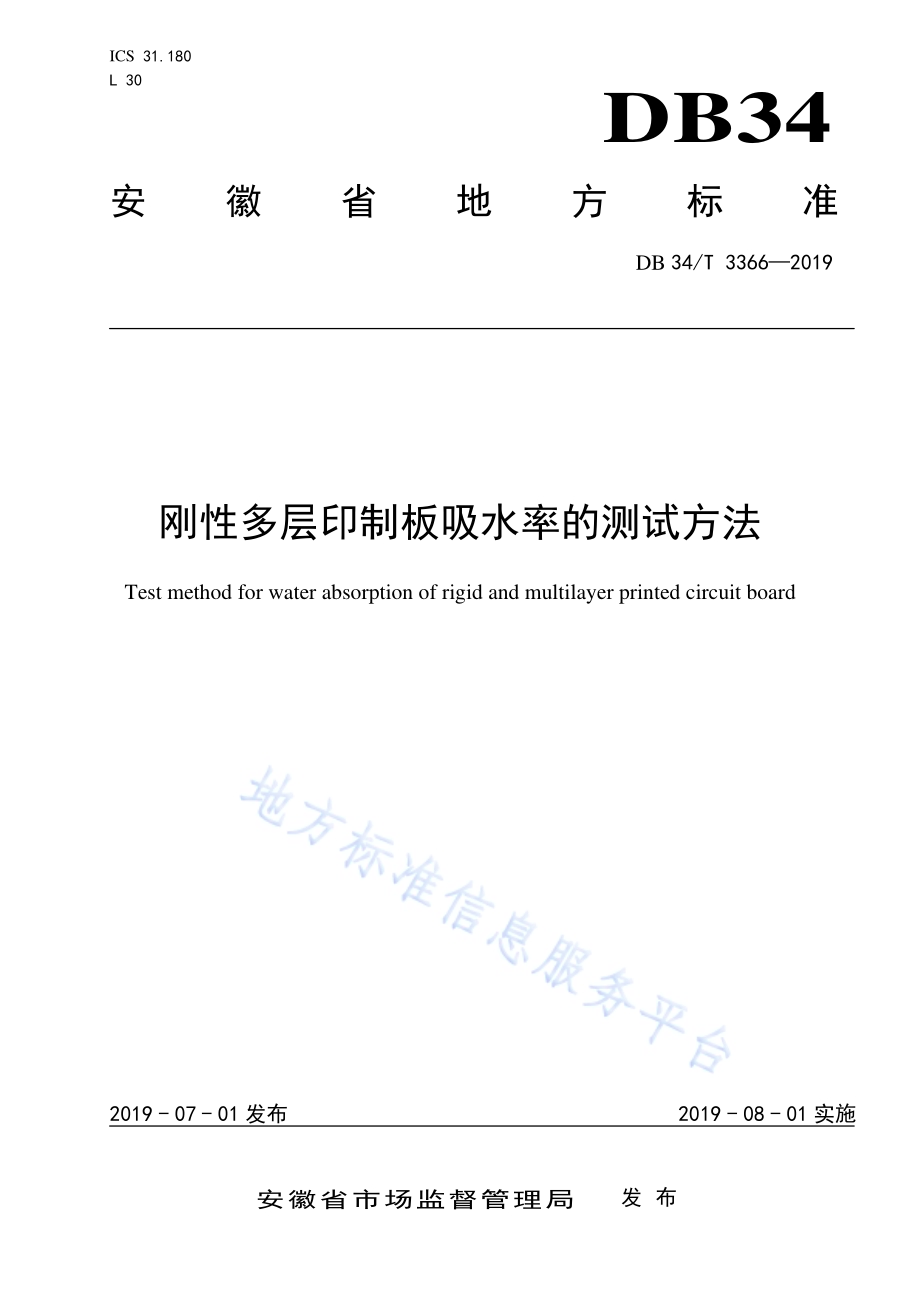

ICS 31.180 L 30 DB34 安徽省地方标准 DB 34/T 33662019 刚性多层印制板吸水率的测试方法 Test method for water absorption of rigid and multilayer printed circuit board 文稿版次选择 2019-07-01发布 2019-08-01实施安徽省市场监督管理局 发布 DB34/T 33662019 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽国家铜铅锌及制品质量监督检验中心提出。本标准由安徽省有色金属标准化技术委员会负责归口。本标准起草单位：安徽国家铜铅锌及制品质量监督检验中心、电子科技大学、深圳市贝赛检测技术有限公司、铜陵华科电子材料有限公司。本标准主要起草人：陈庆国、晋晓峰、何纲健、王进中、韩超、周国云、陈苑明、丁勇、顾菲菲、何莹、方少舟、程雪芬、臧真娟、朱玲、聂昕、胡金山。DB34/T 33662019 1 刚性多层印制板吸水率的测试方法 1 范围 本标准规定了刚性多层印制电路板吸水率的仪器及设备、测试步骤、结果计算和报告。本标准适用于测试刚性多层印制电路板的吸水率。2 仪器及设备 2.1 烘箱 电热式带空气循环温度可控的烘箱，在 105110之间能够均匀控制。2.2 电子天平 精度为 0.0001 g。3 测试步骤 3.1 试样制备 截取三块试样，尺寸为：（501）mm（501）mm，并使用细度为 400#及以上的砂纸将试样的断面磨光。3.2 清洁 试样应进行清理，确保试样表面无污染、杂质。3.3 烘烤 用夹具将试样放在 105110烘箱内干燥 1 h，取出后放入干燥器内冷却至室温。使用电子天平称量，称量结果标记为 m1。3.4 浸水 将三块试样分别完全浸入装有蒸馏水或去离子水的容器中，在 231 环境温度下放置 24+0.5 0h，取出后用滤纸或吸水干布擦干表面水份立即称重，称量结果标记为 m2。4 结果计算 按照公式（1）计算，保留两位有效数字；试验结果为三块试样的吸水率及平均值。.(1)DB34/T 33662019 2 式中：吸水率（）；m1 烘干后试样的重量(g)；m2 浸水后试样的重量(g)。5 报告 报告应包含以下内容：a)测试方法；b)样品的型号、名称、批号，制造日期及送样单位等；c)测试环境；d)测试结果；e)测试日期及检验员。_
