公交专用车道设置规范DB37／T 3541-2019.pdf

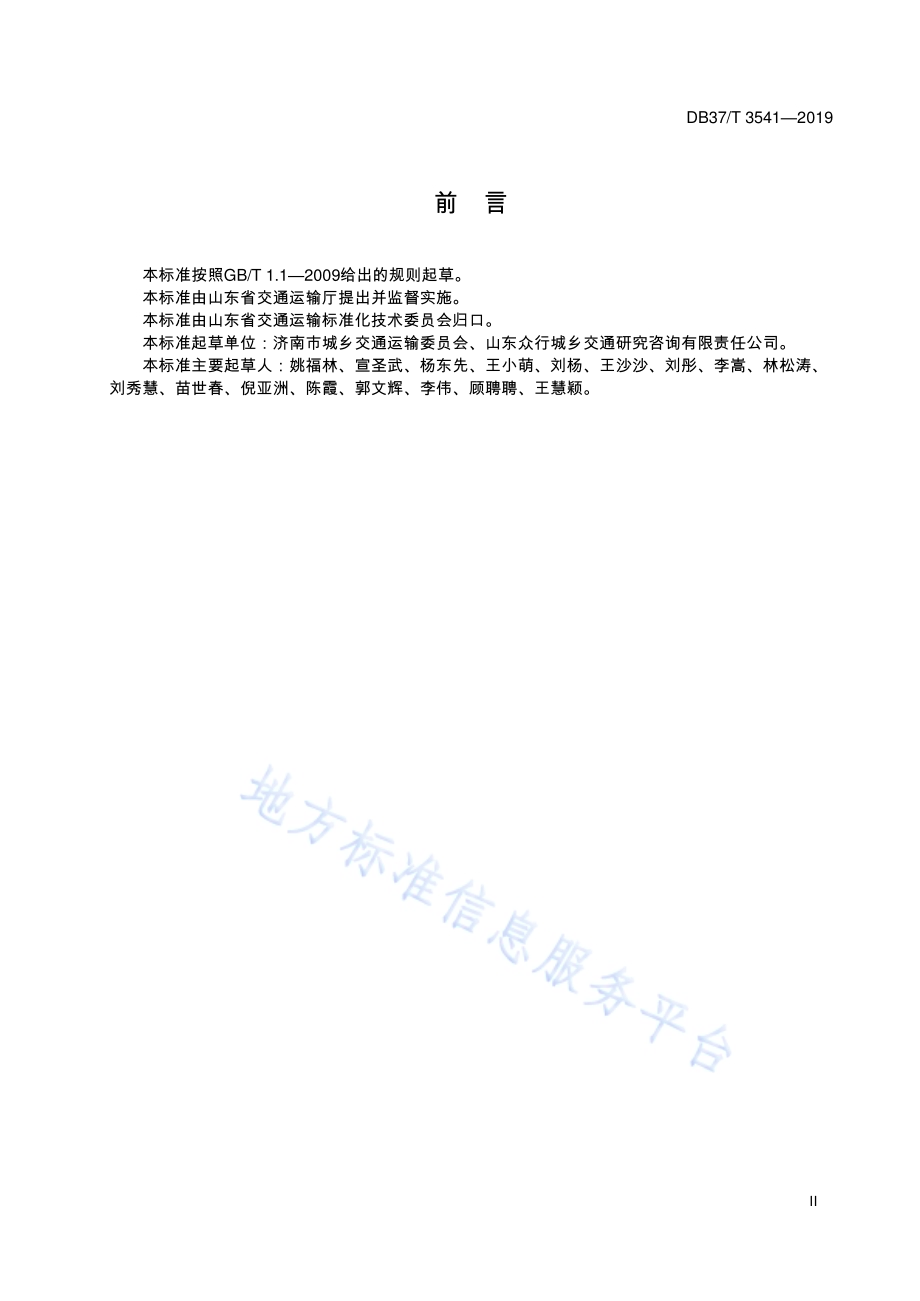

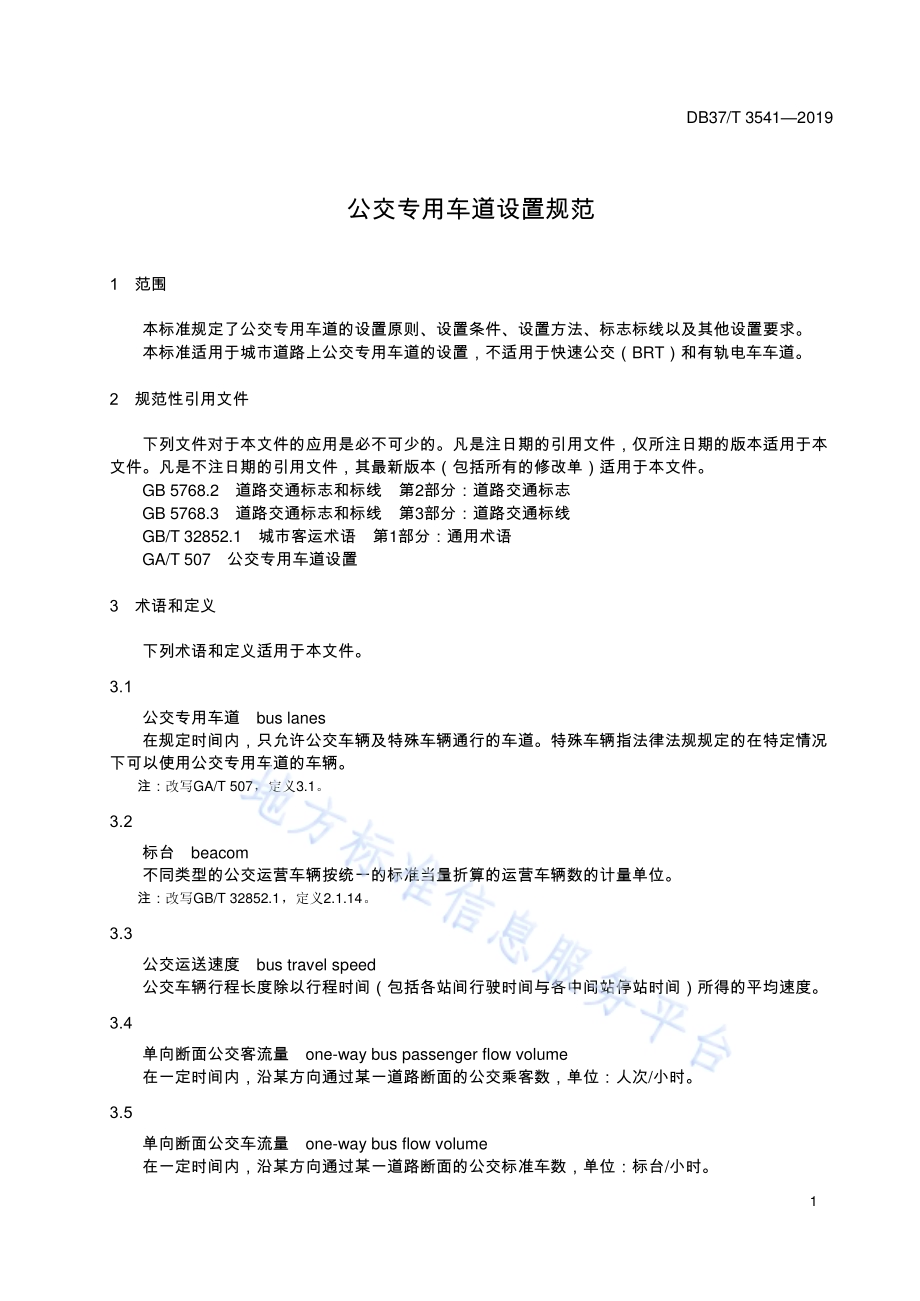

ICS 03.220.20R 84 DB37山 东 省 地 方 标 准DB 37/T 3541 2019 公 交 专 用 车 道 设 置 规 范Setting specification for bus lanes2019-04-02 发 布 2019-05-02 实 施山 东 省 市 场 监 督 管 理 局 发 布DB37/T 3541 2019目 次 IDB37/T 3541 2019前 言本 标 准 按 照GB/T 1.1 2009 给 出 的 规 则 起 草。本 标 准 由 山 东 省 交 通 运 输 厅 提 出 并 监 督 实 施。本 标 准 由 山 东 省 交 通 运 输 标 准 化 技 术 委 员 会 归 口。本 标 准 起 草 单 位：济 南 市 城 乡 交 通 运 输 委 员 会、山 东 众 行 城 乡 交 通 研 究 咨 询 有 限 责 任 公 司。本 标 准 主 要 起 草 人：姚 福 林、宣 圣 武、杨 东 先、王 小 萌、刘 杨、王 沙 沙、刘 彤、李 嵩、林 松 涛、刘 秀 慧、苗 世 春、倪 亚 洲、陈 霞、郭 文 辉、李 伟、顾 聘 聘、王 慧 颖。IIDB37/T 3541 2019公 交 专 用 车 道 设 置 规 范1 范 围本 标 准 规 定 了 公 交 专 用 车 道 的 设 置 原 则、设 置 条 件、设 置 方 法、标 志 标 线 以 及 其 他 设 置 要 求。本 标 准 适 用 于 城 市 道 路 上 公 交 专 用 车 道 的 设 置，不 适 用 于 快 速 公 交（BRT）和 有 轨 电 车 车 道。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。GB 5768.2 道 路 交 通 标 志 和 标 线 第2 部 分：道 路 交 通 标 志GB 5768.3 道 路 交 通 标 志 和 标 线 第3 部 分：道 路 交 通 标 线GB/T 32852.1 城 市 客 运 术 语 第1 部 分：通 用 术 语 GA/T 507 公 交 专 用 车 道 设 置3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 公 交 专 用 车 道 bus lanes在 规 定 时 间 内，只 允 许 公 交 车 辆 及 特 殊 车 辆 通 行 的 车 道。特 殊 车 辆 指 法 律 法 规 规 定 的 在 特 定 情 况下 可 以 使 用 公 交 专 用 车 道 的 车 辆。注：改 写GA/T 507，定 义3.1。3.2 标 台 beacom不 同 类 型 的 公 交 运 营 车 辆 按 统 一 的 标 准 当 量 折 算 的 运 营 车 辆 数 的 计 量 单 位。注：改 写GB/T 32852.1，定 义2.1.14。3.3 公 交 运 送 速 度 bus travel speed公 交 车 辆 行 程 长 度 除 以 行 程 时 间（包 括 各 站 间 行 驶 时 间 与 各 中 间 站 停 站 时 间）所 得 的 平 均 速 度。3.4 单 向 断 面 公 交 客 流 量 one-way bus passenger flow volume在 一 定 时 间 内，沿 某 方 向 通 过 某 一 道 路 断 面 的 公 交 乘 客 数，单 位：人 次/小 时。3.5 单 向 断 面 公 交 车 流 量 one-way bus flow volume在 一 定 时 间 内，沿 某 方 向 通 过 某 一 道 路 断 面 的 公 交 标 准 车 数，单 位：标 台/小 时。1DB37/T 3541 20193.6 公 交 专 用 进 口 车 道 bus entrance lanes设 置 在 交 叉 口 进 口 车 道 范 围 内 的 公 交 专 用 车 道。3.7 公 交 专 用 出 口 车 道 bus exit lanes设 置 在 交 叉 口 出 口 车 道 范 围 内 的 公 交 专 用 车 道。3.8 标 准 车 当 量 数 passenger car unit,pcu将 各 种 机 动 车 和 非 机 动 车 交 通 量 按 一 定 的 折 算 系 数 换 算 成 标 准 小 客 车 的 当 量 交 通 量。4 设 置 原 则4.1 公 交 专 用 车 道 的 设 置 应 符 合 城 市 公 交 专 项 规 划、交 通 组 织 规 划 等 要 求。4.2 公 交 专 用 车 道 的 设 置 应 符 合 网 络 化、多 层 次、高 效、优 先 和 安 全 的 原 则。4.3 应 综 合 考 虑 道 路 及 设 施 条 件、客 流 需 求、社 会 车 辆 干 扰 等 因 素，合 理 选 择 公 交 专 用 车 道 形 式，同 一 条 道 路 上 的 公 交 专 用 车 道，宜 采 用 统 一 的 车 道 形 式。4.4 新 建、改 建 与 扩 建 道 路 应 根 据 规 划 或 道 路 通 行 条 件 设 置 公 交 专 用 车 道，并 与 公 交 停 靠 站 建 设 同步 设 计、同 步 实 施。5 设 置 条 件5.1 路 段 公 交 专 用 车 道 设 置 条 件5.1.1 城 市 道 路 满 足 下 列 条 件 之 一 时，应 设 置 公 交 专 用 车 道：a)路 段 单 向 机 动 车 道3 车 道 以 上（含3 车 道），预 测3 年 内 高 峰 单 向 断 面 公 交 客 流 量 不 小 于4 000 人 次/小 时，或 高 峰 单 向 断 面 公 交 车 流 量 不 小 于90 标 台/小 时；b)路 段 单 向 机 动 车 道2 车 道，预 测3 年 内 高 峰 单 向 断 面 公 交 客 流 量 不 小 于3 000 人 次/小 时，或 高峰 单 向 断 面 公 交 车 流 量 不 小 于70 标 台/小 时。5.1.2 城 市 道 路 满 足 下 列 条 件 之 一 时，宜 设 置 公 交 专 用 车 道：a)路 段 单 向 机 动 车 道3 车 道 以 上（含3 车 道），预 测3 年 内 高 峰 单 向 断 面 公 交 客 流 量 不 小 于3 000 人 次/小 时，或 高 峰 单 向 断 面 公 交 车 流 量 不 小 于70 标 台/小 时；b)路 段 单 向 机 动 车 道2 车 道，预 测3 年 内 高 峰 单 向 断 面 公 交 客 流 量 不 小 于2 500 人 次/小 时，或 高峰 单 向 断 面 公 交 车 流 量 不 小 于60 标 台/小 时。5.1.3 城 市 道 路 满 足 下 列 条 件 之 一 时，可 设 置 公 交 专 用 车 道：a)路 段 预 测3 年 内 高 峰 单 向 断 面 公 交 客 流 量 不 小 于1 500 人 次/小 时，或 高 峰 单 向 断 面 公 交 车 流 量不 小 于40 标 台/小 时；b)路 段 高 峰 公 交 运 送 速 度 小 于15 公 里/小 时，且 公 交 客 流 量 不 小 于 通 道 客 流 量 的60%。5.2 逆 向 式 公 交 专 用 车 道 设 置 条 件机 动 车 单 行 道 路 段 满 足 下 列 全 部 条 件 时，宜 设 置 逆 向 式 公 交 专 用 车 道：a)路 段 机 动 车 道3 车 道 以 上（含3 车 道）的 生 活 性 道 路；b)路 段 预 测3 年 内 逆 向 高 峰 单 向 断 面 公 交 客 流 量 不 小 于3 000 人 次/小 时，或 逆 向 高 峰 单 向 断 面 公交 车 流 量 不 小 于70 标 台/小 时。2DB37/T 3541 20195.3 公 交 专 用 进 口 车 道 设 置 条 件城 市 道 路 交 叉 口 进 口 道 满 足 下 列 条 件 之 一 时，宜 设 置 公 交 专 用 进 口 车 道：a)交 叉 口 机 动 车 进 口 车 道 数 比 路 段 车 道 数 多2 条 以 上（含2 条），且 路 段 设 置 有 公 交 专 用 车 道；b)公 交 进 口 车 道 预 测3 年 内 高 峰 单 向 断 面 公 交 客 流 量 不 小 于3 000 人 次/小 时，或 高 峰 单 向 断 面 公交 车 流 量 不 小 于70 标 台/小 时。6 设 置 方 法6.1 在 路 段 上 的 设 置 方 法6.1.1 外 侧 式 公 交 专 用 车 道外 侧 式 公 交 专 用 车 道 应 设 置 在 机 动 车 行 驶 方 向 的 最 右 侧 车 道，有 机 非 隔 离 带 和 无 机 非 隔 离 带 的 外侧 式 公 交 专 用 车 道 设 置 方 法 参 见 图1、图2，公 交 专 用 车 道 沿 线 开 口 处 应 施 划 网 状 线，具 体 设 置 方 法 参见 图3。图 1 外 侧 式 公 交 专 用 车 道（有 机 非 隔 离 带）图 2 外 侧 式 公 交 专 用 车 道（无 机 非 隔 离 带）3DB37/T 3541 2019图 3 外 侧 式 公 交 专 用 车 道（沿 线 开 口）6.1.2 次 外 侧 式 公 交 专 用 车 道次 外 侧 式 公 交 专 用 车 道 应 设 置 在 机 动 车 行 驶 方 向 最 右 侧 第 二 条 车 道 上，具 体 设 置 方 法 参 见 图4。图 4 次 外 侧 式 公 交 专 用 车 道6.1.3 内 侧 式（路 中 式）公 交 专 用 车 道内 侧 式（路 中 式）公 交 专 用 车 道 应 设 置 在 机 动 车 行 驶 方 向 的 最 左 侧 车 道，有 中 央 分 隔 带 和 无 中 央分 隔 带 的 内 侧 式（路 中 式）公 交 专 用 车 道 设 置 方 法 参 见 图5、图6。图 5 内 侧 式（路 中 式）公 交 专 用 车 道（有 中 央 分 隔 带）4DB37/T 3541 2019图 6 内 侧 式（路 中 式）公 交 专 用 车 道（无 中 央 分 隔 带）6.1.4 逆 向 式 公 交 专 用 车 道逆 向 式 公 交 专 用 车 道，应 设 置 在 社 会 车 辆 单 行 道 的 逆 向 车 道，具 体 设 置 方 法 参 见 图7。图 7 逆 向 式 公 交 专 用 车 道6.2 在 交 叉 口 的 设 置 方 法6.2.1 公 交 专 用 进 口 车 道 设 置 方 法6.2.1.1 外 侧 式 公 交 专 用 进 口 车 道 设 置 方 法 应 符 合 如 下 要 求：a)交 叉 口 禁 止 右 转 时，公 交 专 用 进 口 车 道 应 设 在 最 右 侧 车 道，具 体 设 置 方 法 参 见 图8；公交 专 用 车 道 存 在 左 转 公 交 车 辆 转 弯 需 求 时，宜 设 置 公 交 待 转 区，具 体 设 置 方 法 参 见 图9；注：Lt 为 展 宽 渐 变 段，Ld 为 展 宽 段。图 8 外 侧 式 公 交 专 用 进 口 车 道（禁 止 右 转 时）5DB37/T 3541 2019图 9 外 侧 式 公 交 专 用 进 口 车 道（设 置 公 交 待 转 区）b)交 叉 口 未 设 置 右 转 专 用 相 位，且 高 峰 时 段 每 信 号 周 期 右 转 社 会 车 辆 不 大 于4 pcu，公 交 专 用进 口 车 道 宜 设 在 最 右 侧 车 道，并 可 供 右 转 社 会 车 辆 通 行，具 体 设 置 方 法 参 见 图10；图 1 0 外 侧 式 公 交 专 用 进 口 车 道 与 右 转 进 口 道 合 用c)交 叉 口 设 置 右 转 专 用 相 位，或 高 峰 时 段 每 信 号 周 期 右 转 社 会 车 辆 大 于4 pcu，公 交 专 用 进 口车 道 宜 设 在 右 转 进 口 道 的 左 侧，并 在 右 转 进 口 道 渐 变 段 范 围 内 施 划 网 状 线，供 右 转 社 会 车 辆跨 越 公 交 专 用 车 道，具 体 设 置 方 法 参 见 图11。图 1 1 外 侧 式 公 交 专 用 进 口 车 道 设 在 右 转 车 道 的 左 侧6.2.1.2 次 外 侧 式 公 交 专 用 进 口 车 道 设 置 方 法 应 符 合 如 下 要 求：a)次 外 侧 式 公 交 专 用 进 口 车 道 应 设 置 在 最 右 侧 车 道 的 左 侧 车 道，并 在 右 转 进 口 道 渐 变 段 范 围 内施 划 网 状 线，供 右 转 社 会 车 辆 跨 越 公 交 专 用 车 道，具 体 设 置 方 法 参 见 图12；图 1 2 次 外 侧 式 公 交 专 用 进 口 车 道b)道 路 路 段 无 公 交 专 用 车 道，交 叉 口 设 置 公 交 专 用 进 口 车 道，应 在 交 织 段 施 划 网 状 线，具 体 设置 方 法 参 见 图13。6DB37/T 3541 2019图 1 3 交 叉 口 所 在 路 段 无 公 交 专 用 车 道6.2.1.3 内 侧 式（路 中 式）公 交 专 用 进 口 车 道 设 置 方 法 应 符 合 如 下 要 求：a)交 叉 口 禁 止 左 转 时，公 交 专 用 进 口 车 道 应 设 置 在 最 左 侧 车 道，具 体 设 置 方 法 参 见 图14；图 1 4 内 侧 式（路 中 式）公 交 专 用 进 口 车 道（禁 止 左 转 时）b)交 叉 口 未 设 置 左 转 专 用 相 位，且 高 峰 时 段 每 信 号 周 期 左 转 社 会 车 辆 不 大 于2 pcu，公 交 专 用进 口 车 道 宜 设 在 最 左 侧 车 道，并 可 供 左 转 社 会 车 辆 通 行，具 体 设 置 方 法 参 见 图15；图 1 5 内 侧 式（路 中 式）公 交 专 用 进 口 车 道 与 左 转 进 口 道 合 用c)交 叉 口 设 置 左 转 专 用 相 位，或 高 峰 时 段 每 信 号 周 期 左 转 社 会 车 辆 大 于2 pcu，公 交 专 用 进 口车 道 宜 设 在 左 转 进 口 道 的 左 侧，具 体 设 置 方 法 参 见 图16；左 转 社 会 车 辆 借 公 交 专 用 车 道 左 转，具 体 设 置 方 法 参 见 图17。7DB37/T 3541 2019图 1 6 内 侧 式（路 中 式）公 交 专 用 进 口 车 道 设 在 左 转 车 道 的 左 侧图 1 7 内 侧 式（路 中 式）公 交 专 用 进 口 车 道 设 在 左 转 车 道 的 左 侧（左 转 社 会 车 辆 借 道）6.2.1.4 交 叉 口 进 口 道 渠 化 长 度 由 展 宽 渐 变 段 与 展 宽 段 组 成，最 小 长 度 符 合 如 下 要 求：a)社 会 车 跨 越 公 交 专 用 车 道 时，展 宽 渐 变 段 最 小 长 度 应 不 小 于：支 路20 m，次 干 路25 m，主干 路35 m；b)公 交 车 跨 越 社 会 车 道 时，展 宽 渐 变 段 最 小 长 度 应 不 小 于：支 路40 m，次 干 路50 m，主 干 路70 m；c)展 宽 段 最 小 长 度 应 不 小 于：支 路30 m 40 m，次 干 路50 m 70 m，主 干 路70 m 90 m，与 支 路 相 交 取 下 限，与 主 干 路 相 交 取 上 限。6.2.2 公 交 专 用 出 口 车 道 设 置 方 法6.2.2.1 交 叉 口 出 口 道 展 宽，且 外 侧 式 公 交 专 用 出 口 车 道 与 社 会 车 道 合 并 时，宜 施 划 不 小 于40 m 长 的网 状 标 线，允 许 社 会 车 辆 跨 越 公 交 专 用 车 道，具 体 设 置 方 法 参 见 图18。图 1 8 交 叉 口 出 口 车 道 社 会 车 辆 跨 越 公 交 专 用 车 道6.2.2.2 公 交 专 用 出 口 车 道 起 始 于 对 侧 进 口 车 道 停 止 线 延 长 线，具 体 设 置 方 法 参 见 图8 图17。6.2.2.3 交 叉 口 出 口 道 渠 化 长 度 由 展 宽 渐 变 段 与 展 宽 段 组 成，最 小 长 度 符 合 如 下 要 求：a)社 会 车 跨 越 公 交 专 用 车 道 时，展 宽 渐 变 段 最 小 长 度 应 不 小 于20 m；b)公 交 车 跨 越 社 会 车 道 时，展 宽 渐 变 段 最 小 长 度 应 不 小 于40 m；c)展 宽 段 最 小 长 度 应 不 小 于：支 路30 m，次 干 路45 m，主 干 路60 m，有 公 交 港 湾 停 靠 站 时，8DB37/T 3541 2019还 应 增 加 设 置 停 靠 站 所 需 的 长 度。7 标 志 标 线7.1 公 交 专 用 车 道 标 志7.1.1 公 交 专 用 车 道 应 设 置 专 用 车 道 标 志，表 示 该 车 道 专 供 公 交 车 辆 行 驶，全 线 标 志 的 设 置 应 统 一、连 续、醒 目。7.1.2 公 交 专 用 车 道 标 志 应 与 公 交 专 用 车 道 标 线 配 合 使 用，在 起 始 点、交 叉 口 出 口 道 及 其 他 易 引 起 误判 的 地 方 应 设 置 公 交 专 用 车 道 标 志，条 件 受 限 的 地 方 或 其 他 小 路 口 可 酌 情 减 少 设 置。7.1.3 公 交 专 用 车 道 标 志 的 版 面 上 箭 头 应 正 对 车 道，箭 头 方 向 向 下，具 体 参 见 图19；标 志 无 法 正 对 车道 时，可 以 不 标 注 箭 头；有 分 时 段 规 定 时，应 标 注 公 交 车 辆 专 用 时 间 段，具 体 参 见 图20。图 1 9 公 交 专 用 车 道 标 志图 2 0 分 时 段 公 交 专 用 车 道 标 志7.1.4 在 交 叉 口 前 应 结 合 分 道 标 志 标 识 公 交 专 用 进 口 车 道，公 交 专 用 进 口 车 道 标 志 无 法 正 对 车 道 时，可 不 标 注 箭 头 或 与 车 道 行 驶 方 向 标 志 配 合 使 用；分 时 段 的 公 交 专 用 车 道，采 用 车 道 行 驶 方 向 标 志 设 置的，应 在 文 字 下 方 加 以 标 注，标 注 形 式 与 地 面 标 注 时 间 的 形 式 一 致，具 体 参 见 图21。9DB37/T 3541 2019图 2 1 分 时 段 分 车 道 的 公 交 专 用 车 道 标 志7.1.5 路 侧 公 交 专 用 车 道 有 右 转 社 会 车 道 时，以 及 路 中 公 交 专 用 车 道 有 左 转 社 会 车 道 时，应 设 有 车 道行 驶 方 向 标 志，表 明 进 口 道 的 划 分，具 体 参 见 图22、图23。图 2 2 有 右 转 社 会 车 道 的 路 侧 公 交 专 用 车 道 标 志图 2 3 有 左 转 社 会 车 道 的 路 中 公 交 专 用 车 道 标 志7.1.6 社 会 车 辆 借 道 公 交 专 用 车 道 转 向 时，应 在 车 道 行 驶 方 向 标 志 中 标 注 出 借 道 行 驶，具 体 参 见 图24、图25。图 2 4 右 转 社 会 车 辆 借 道 公 交 专 用 车 道 标 志图 2 5 左 转 社 会 车 辆 借 道 公 交 专 用 车 道 标 志7.1.7 公 交 专 用 车 道 标 志 或 车 道 行 驶 方 向 标 志 应 为 蓝 底、白 图 形，形 状 为 圆 形、长 方 形 或 正 方 形，汉字 及 数 字 高、高 宽 比 例、排 列 方 式 等 应 符 合GB 5768.2 的 相 关 规 定。10DB37/T 3541 20197.2 公 交 专 用 车 道 标 线7.2.1 公 交 专 用 车 道 线 由 黄 色 虚 线 及 白 色 文 字 组 成，黄 色 虚 线 的 线 段 长 和 间 隔 均 为400 cm，线 宽 为20 cm 或25 cm，标 写“公 交 专 用”；对 分 时 段 的 公 交 专 用 车 道，应 标 注 公 交 车 辆 专 用 时 间 段，具 体 参 见图26。7.2.2 公 交 专 用 车 道 线 每 经 过 一 个 交 叉 口，应 重 复 设 置，路 段 距 离 较 长 可 在 中 间 适 当 位 置 重 复 设 置。当 公 交 专 用 车 道 与 非 机 动 车 道 临 近 设 置，且 无 机 非 隔 离 带 时，应 配 合 设 置 机 非 分 界 线。图 2 6 分 时 段 公 交 专 用 车 道 标 线7.2.3 社 会 车 辆 跨 越 公 交 专 用 车 道 时，应 在 转 向 车 辆 最 大 排 队 长 度 上 游 设 置 交 织 段，其 长 度 宜 不 小 于40 m，在 交 织 段 施 划 网 状 线，具 体 参 见 图27。图 2 7 公 交 车 与 转 向 车 交 织 交 通 标 线7.2.4 公 交 停 靠 站 标 线 包 括 非 港 湾 式 停 靠 站 标 线、浅 港 湾 式 停 靠 站 标 线 和 深 港 湾 式 停 靠 站 标 线，具 体参 见 图28、图29、图30。图 2 8 非 港 湾 式 停 靠 站 标 线图 2 9 浅 港 湾 式 停 靠 站 标 线11DB37/T 3541 2019图 3 0 深 港 湾 式 停 靠 站 标 线7.2.5 汉 字 及 数 字 高、高 宽 比 例、排 列 方 式 等 应 符 合GB 5768.3 的 相 关 规 定。8 其 他 设 置 要 求8.1 路 段 上 公 交 专 用 车 道 宽 度 应 不 小 于3.5 m，因 改 建 导 致 路 幅 限 制 时，应 不 小 于3.25 m；交 叉 口 公交 专 用 进 口 车 道 宽 度 应 不 小 于3 m，公 交 专 用 出 口 车 道 宽 度 应 不 小 于3.5 m。注：所 列 车 道 宽 度 不 包 括 路 缘 石 宽 度。8.2 外 侧 式 公 交 专 用 车 道 沿 线 单 位、小 区 开 口 间 距 宜 大 于80 m。8.3 公 交 专 用 车 道 与 慢 行 交 通 之 间 应 设 置 物 理 隔 离 设 施。12DB37/T 3541 2019参 考 文 献1 GB 50647 城 市 道 路 交 叉 口 规 划 规 范2 GB 51038 城 市 道 路 交 通 标 志 和 标 线 设 置 规 范3 JT/T 1118 城 市 公 共 汽 电 车 车 站 设 施 功 能 要 求4 CJJ 152 城 市 道 路 交 叉 口 设 计 规 程5 CJJ 37 城 市 道 路 工 程 设 计 规 范6 DB11/T 1163 2015 公 交 专 用 车 道 设 置 规 范7 DG/TJ 08-2172 2015 公 交 专 用 道 系 统 设 计 规 范8 济 南 城 市 道 路 交 通 安 全 和 管 理 设 施 设 置 导 则13DB37/T 3541 201914_
