固定污染源废气监测点位设置技术规范DB37／T 3535-2019.pdf

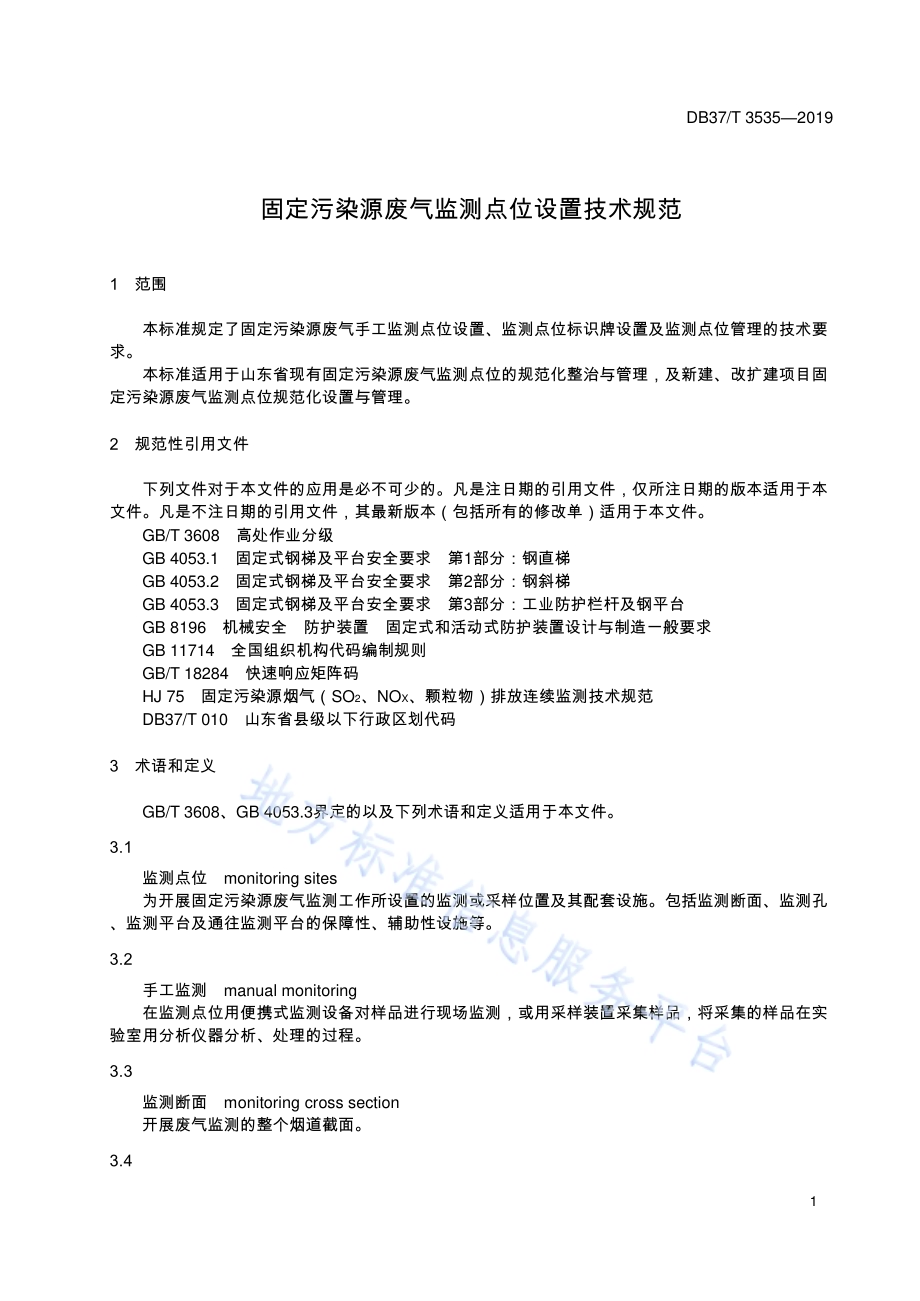

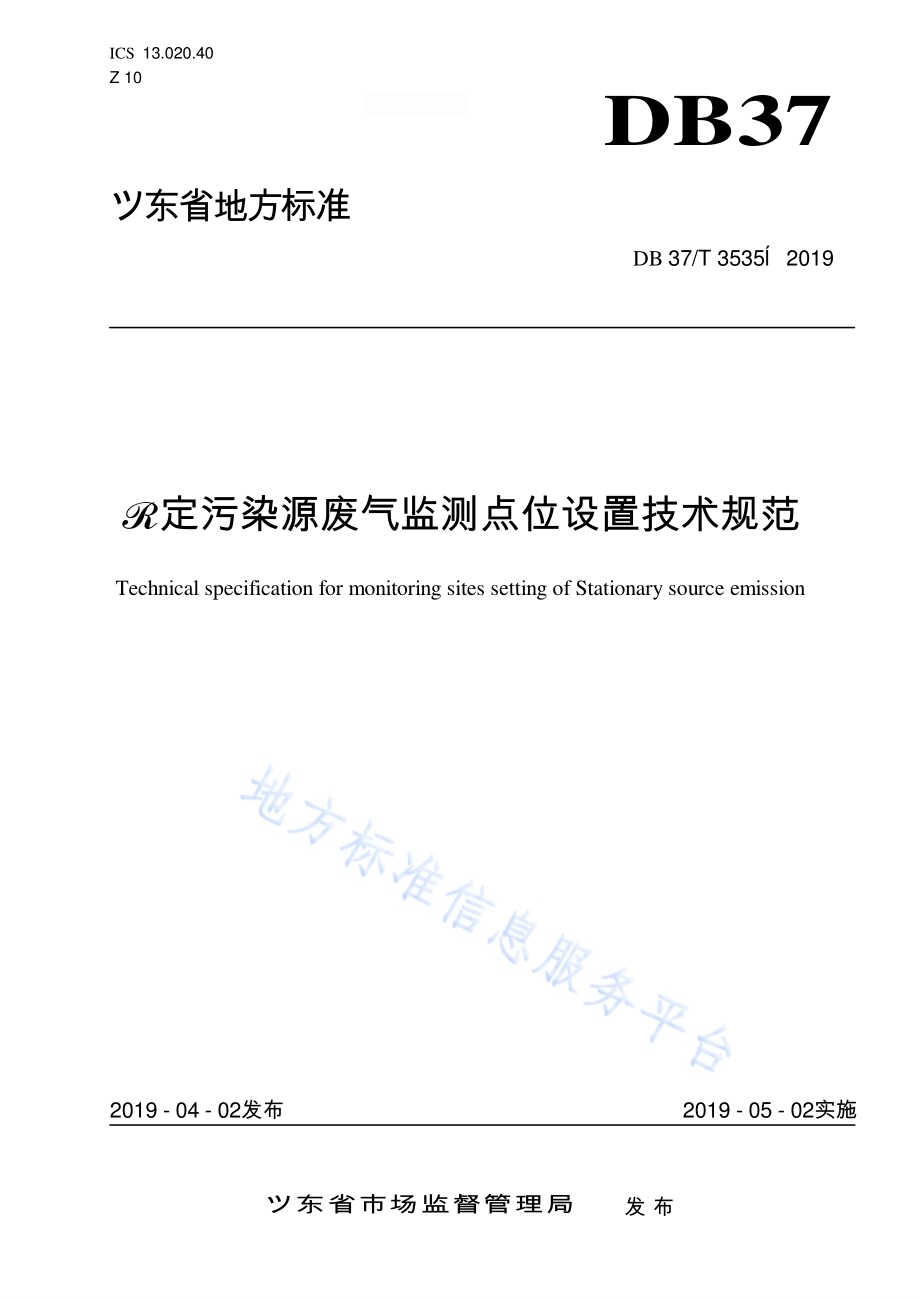

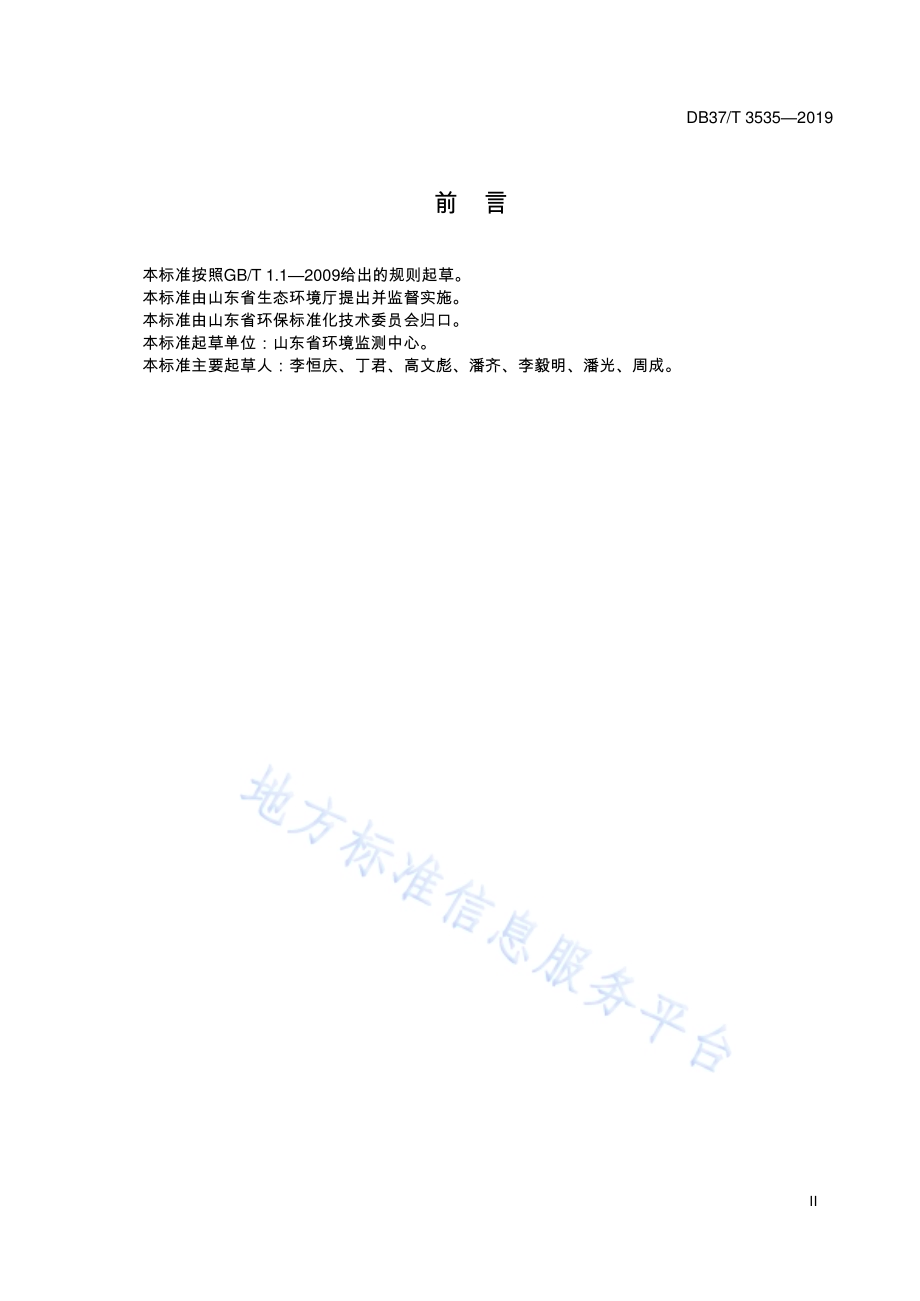

ICS 13.020.40Z 10 DB37山 东 省 地 方 标 准DB 37/T 3535 2019 固 定 污 染 源 废 气 监 测 点 位 设 置 技 术 规 范Technical specification for monitoring sites setting of Stationary source emission2019-04-02 发 布 2019-05-02 实 施山 东 省 市 场 监 督 管 理 局 发 布DB37/T 3535 2019目 次 IDB37/T 3535 2019前 言本 标 准 按 照GB/T 1.1 2009 给 出 的 规 则 起 草。本 标 准 由 山 东 省 生 态 环 境 厅 提 出 并 监 督 实 施。本 标 准 由 山 东 省 环 保 标 准 化 技 术 委 员 会 归 口。本 标 准 起 草 单 位：山 东 省 环 境 监 测 中 心。本 标 准 主 要 起 草 人：李 恒 庆、丁 君、高 文 彪、潘 齐、李 毅 明、潘 光、周 成。IIDB37/T 3535 2019固 定 污 染 源 废 气 监 测 点 位 设 置 技 术 规 范1 范 围本 标 准 规 定 了 固 定 污 染 源 废 气 手 工 监 测 点 位 设 置、监 测 点 位 标 识 牌 设 置 及 监 测 点 位 管 理 的 技 术 要求。本 标 准 适 用 于 山 东 省 现 有 固 定 污 染 源 废 气 监 测 点 位 的 规 范 化 整 治 与 管 理，及 新 建、改 扩 建 项 目 固定 污 染 源 废 气 监 测 点 位 规 范 化 设 置 与 管 理。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。GB/T 3608 高 处 作 业 分 级GB 4053.1 固 定 式 钢 梯 及 平 台 安 全 要 求 第1 部 分：钢 直 梯GB 4053.2 固 定 式 钢 梯 及 平 台 安 全 要 求 第2 部 分：钢 斜 梯GB 4053.3 固 定 式 钢 梯 及 平 台 安 全 要 求 第3 部 分：工 业 防 护 栏 杆 及 钢 平 台GB 8196 机 械 安 全 防 护 装 置 固 定 式 和 活 动 式 防 护 装 置 设 计 与 制 造 一 般 要 求GB 11714 全 国 组 织 机 构 代 码 编 制 规 则GB/T 18284 快 速 响 应 矩 阵 码HJ 75 固 定 污 染 源 烟 气（SO2、NOX、颗 粒 物）排 放 连 续 监 测 技 术 规 范DB37/T 010 山 东 省 县 级 以 下 行 政 区 划 代 码3 术 语 和 定 义GB/T 3608、GB 4053.3 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 监 测 点 位 monitoring sites为 开 展 固 定 污 染 源 废 气 监 测 工 作 所 设 置 的 监 测 或 采 样 位 置 及 其 配 套 设 施。包 括 监 测 断 面、监 测 孔、监 测 平 台 及 通 往 监 测 平 台 的 保 障 性、辅 助 性 设 施 等。3.2 手 工 监 测 manual monitoring在 监 测 点 位 用 便 携 式 监 测 设 备 对 样 品 进 行 现 场 监 测，或 用 采 样 装 置 采 集 样 品，将 采 集 的 样 品 在 实验 室 用 分 析 仪 器 分 析、处 理 的 过 程。3.3 监 测 断 面 monitoring cross section开 展 废 气 监 测 的 整 个 烟 道 截 面。3.4 1DB37/T 3535 2019监 测 孔 monitoring ports为 监 测 或 采 集 废 气 样 品 在 废 气 监 测 断 面 烟 道 上 开 设 的 孔 口。3.5 监 测 平 台 monitoring platform永 久 性 安 装 在 建 筑 物 或 设 备 上 的 带 有 防 护 装 置，供 人 员 开 展 监 测 的 平 台。3.6 监 测 梯 monitoring ladder永 久 性 安 装 在 建 筑 物 或 设 备 上，供 人 员 通 往 监 测 平 台 而 设 置 的 钢 直 梯、钢 斜 梯、转 梯 或 升 降 梯 等。4 监 测 点 位 设 置 技 术 要 求4.1 监 测 断 面 及 监 测 孔 要 求4.1.1 监 测 断 面 应 设 置 在 规 则 的 圆 形 或 矩 形 烟 道 上，应 便 于 测 试 人 员 开 展 监 测 工 作，应 避 开 对 测 试 人员 操 作 有 危 险 的 场 所。4.1.2 对 于 输 送 高 温 或 有 毒 有 害 气 体 的 烟 道，监 测 断 面 应 设 置 在 烟 道 的 负 压 段；若 负 压 段 不 满 足 设 置要 求，应 在 正 压 段 设 置 带 有 闸 板 阀 的 密 封 监 测 孔（见 图1）。图 1 带 有 闸 板 阀 的 密 封 监 测 孔4.1.3 对 于 颗 粒 态 污 染 物，监 测 断 面 优 先 设 置 在 垂 直 管 段，应 避 开 烟 道 弯 头 和 断 面 急 剧 变 化 的 部 位，设 置 在 距 弯 头、阀 门、变 径 管 下 游 方 向 不 小 于4 倍 直 径（或 当 量 直 径）和 距 上 述 部 件 上 游 方 向 不 小 于2倍 直 径（或 当 量 直 径）处。对 矩 形 烟 道，其 当 量 直 径D=2AB/(A+B)，式 中A、B 为 边 长。4.1.4 新 建 污 染 源 监 测 断 面 的 设 置 应 满 足4.1.3 的 要 求。现 有 污 染 源 监 测 断 面 的 设 置 无 法 满 足4.1.3 的要 求 时，应 选 择 监 测 断 面 前 直 管 段 长 度 大 于 监 测 断 面 后 直 管 段 长 度 的 断 面，并 采 取 相 应 措 施，确 保 监测 断 面 废 气 分 布 相 对 均 匀。废 气 分 布 均 匀 程 度 判 定 按 照HJ 75 中7.1.2.3 的 规 定 执 行。4.1.5 对 于 气 态 污 染 物，监 测 断 面 的 设 置 可 不 受 上 述 规 定 限 制。如 果 同 时 测 定 排 气 流 量，监 测 断 面 应按4.1.3 和4.1.4 的 要 求 设 置。4.1.6 在 选 定 的 监 测 断 面 上 开 设 监 测 孔，监 测 孔 的 内 径 应 90 mm。监 测 孔 在 不 使 用 时 应 用 盖 板 或 管帽 封 闭，使 用 时 应 易 打 开。4.1.7 烟 道 直 径 1 m 的 圆 形 烟 道，设 置 一 个 监 测 孔；烟 道 直 径 大 于1 m 不 大 于4 m 的 圆 形 烟 道，设 置 2DB37/T 3535 2019相 互 垂 直 的 两 个 监 测 孔；烟 道 直 径 4 m 的 圆 形 烟 道，设 置 相 互 垂 直 的4 个 监 测 孔（见 图2）。12说 明：1 测 点；2 监 测 孔。图 2 圆 形 断 面 测 点 与 监 测 孔 示 意 图4.1.8 矩 形 烟 道 根 据 监 测 断 面 面 积 划 分，由 测 点 数 确 定 监 测 孔 数（见 表1），监 测 孔 应 设 置 在 侧 面 烟道 等 面 积 小 块 中 心 线 上（见 图3）。当 截 面 宽 度 4 m 时，应 在 烟 道 两 侧 开 设 监 测 孔。表 1 矩 形 烟 道 的 分 块 和 测 点 数烟 道 断 面 积（m2）等 面 积 小 块 长 边 长 度（m）测 点 总 数0.1 0.32 10.1-0.5 0.35 1 40.5-1.0 0.50 4 61.0-4.0 0.67 6 94.0-9.0 0.75 9 169.0 1.0 16 2012说 明：3DB37/T 3535 20191 监 测 孔；2 测 点。图 3 矩 形 断 面 测 点 与 监 测 孔 示 意 图4.2 监 测 平 台 要 求4.2.1 防 护 要 求4.2.1.1 距 离 坠 落 高 度 基 准 面 0.5 m 以 上 的 监 测 平 台 及 通 道 的 所 有 敞 开 边 缘 应 设 置 防 护 栏 杆（见 图 4），防 护 栏 杆 的 高 度 应 1.2 m。4.2.1.2 监 测 平 台 的 防 护 栏 杆 应 设 置 踢 脚 板，踢 脚 板 应 采 用 不 小 于100 mm 2 mm 的 钢 板 制 造，其 顶部 在 平 台 面 之 上 高 度 应 100 mm，底 部 距 平 台 面 应 10 mm。4.2.1.3 防 护 栏 杆 的 设 计 载 荷 及 制 造 安 装 应 符 合 GB 4053.3 要 求。H 1 2 0 0 m mH 1 2 0 0 m m1 0 0 m m1 0 0 m m443322 11 1 0 m m 1 0 m m说 明：1 扶 手（顶 部 栏 杆）；2 中 间 栏 杆；3 立 柱；4 踢 脚 板；5 H-栏 杆 高 度。图 4 防 护 栏 杆 示 意 图4.2.2 结 构 要 求4.2.2.1 监 测 平 台 应 设 置 在 监 测 孔 的 正 下 方 1.2 m 1.3 m 处，应 永 久、安 全、便 于 监 测 及 采 样。4.2.2.2 监 测 平 台 周 围 空 间 应 保 证 测 试 人 员 正 常 方 便 操 作 监 测 设 备 或 采 样 装 置。4.2.2.3 监 测 平 台 可 操 作 面 积 应 2 m2，单 边 长 度 应 1.2 m，且 不 小 于 监 测 断 面 直 径（或 当 量 直 径）的 1/3。若 监 测 断 面 有 多 个 监 测 孔 且 水 平 排 列，则 监 测 平 台 区 域 应 涵 盖 所 有 监 测 孔；若 监 测 断 面 有 多个 监 测 孔 且 竖 直 排 列，则 应 设 置 多 层 监 测 平 台。通 往 监 测 平 台 的 通 道 宽 度 应 0.9 m。4.2.2.4 监 测 平 台 地 板 应 采 用 厚 度 4 mm 的 花 纹 钢 板 或 钢 板 网 铺 装（孔 径 小 于10 mm 20 mm），监测 平 台 及 通 道 的 载 荷 应 3 kN/m2。4.2.2.5 监 测 平 台 及 通 道 的 制 造 安 装 应 符 合GB 4053.3 要 求。4DB37/T 3535 20194.2.3 其 他 要 求4.2.3.1 监 测 平 台 应 设 置220 V 低 压 配 电 箱，内 设 漏 电 保 护 器、至 少 配 备2 个16 A 插 座 和2 个10 A 插 座，保 证 监 测 设 备 所 需 电 力。配 备 夜 间 照 明 设 施。4.2.3.2 监 测 平 台 附 近 有 造 成 人 体 机 械 伤 害、灼 烫、腐 蚀、触 电 等 危 险 源 的，应 在 监 测 平 台 相 应 位 置设 置 防 护 装 置。监 测 平 台 上 方 有 坠 落 物 体 隐 患 时，应 在 监 测 平 台 上 方3 m 高 处 设 置 防 护 装 置。防 护 装置 的 设 计 与 制 造 应 符 合GB/T 8196 要 求。4.2.3.3 排 放 剧 毒、致 癌 物 及 对 人 体 有 严 重 危 害 物 质 的 监 测 点 位 应 配 备 相 应 安 全 防 护 装 备。4.3 监 测 梯 要 求4.3.1 监 测 平 台 与 地 面 之 间 应 保 障 安 全 通 行，设 置 安 全 方 式 直 达 监 测 平 台。设 置 固 定 式 钢 梯 或 转 梯 到达 监 测 平 台，应 符 合GB 4053.1 和GB 4053.2 要 求。4.3.2 监 测 平 台 与 坠 落 高 度 基 准 面 之 间 距 离 超 过2 m 时，不 应 使 用 直 梯 通 往 监 测 平 台，应 安 装 固 定 式钢 斜 梯、转 梯 或 升 降 梯 到 达 监 测 平 台。梯 子 无 障 碍 宽 度 0.9 m，梯 子 倾 角 不 超 过45 度。每 段 斜 梯 或 转梯 的 最 大 垂 直 高 度 不 超 过5 m，否 则 应 设 置 缓 冲 平 台，缓 冲 平 台 的 技 术 要 求 同 监 测 平 台（见 图5）。图 5 固 定 式 钢 斜 梯 示 意 图4.3.3 监 测 平 台 距 地 面 高 度 20 m，且 按 照 相 关 管 理 规 定 需 要 安 装 自 动 监 控 设 备 的 外 排 口 监 测 点 位，应 设 置 通 往 监 测 平 台 的 固 定 式 升 降 梯。5 监 测 点 位 标 志 牌 设 置5.1 监 测 点 位 应 设 置 监 测 点 位 标 志 牌，标 志 牌 分 为 提 示 性 标 志 牌 和 警 告 性 标 志 牌 两 种。标 志 牌 应 涵盖 监 测 点 位 基 本 信 息。提 示 性 标 志 牌 用 于 向 人 们 提 供 某 种 环 境 信 息，警 告 性 标 志 牌 还 用 于 提 醒 人 们 注意 污 染 物 排 放 可 能 会 造 成 危 害。5.2 监 测 点 位 标 志 牌 的 技 术 规 格 及 信 息 内 容 遵 照 附 录A 规 定，其 中 点 位 编 号 遵 照 附 录B 的 规 定。5.3 一 般 性 污 染 物 监 测 点 设 置 提 示 性 标 志 牌。排 放 剧 毒、致 癌 物 及 对 人 体 有 严 重 危 害 物 质 的 监 测 点设 置 警 告 性 标 志 牌。5.4 标 志 牌 设 置 在 距 污 染 物 监 测 断 面 较 近 且 醒 目 处，并 能 长 久 保 留。5.5 排 污 单 位 可 根 据 监 测 点 位 情 况，设 置 立 式 或 平 面 固 定 式 标 志 牌。5DB37/T 3535 20195.6 标 志 牌 右 下 角 应 设 置 与 标 志 牌 图 案 总 体 协 调、符 合 山 东 省 排 污 口 信 息 化、网 络 化 管 理 技 术 要 求的 二 维 码，二 维 码 编 码 的 技 术 要 求 应 符 合GB/T 18284 的 规 定。监 测 点 位 信 息 变 化 时，应 及 时 更 换 二维 码。5.7 监 测 点 位 二 维 码 信 息 应 包 括 排 污 单 位 名 称、地 址、企 业 法 人、联 系 电 话、监 测 排 口 性 质 和 数 量、点 位 编 码、监 测 点 位 的 地 理 定 位 信 息、排 放 的 主 要 污 染 物 种 类、设 施 投 运 时 间 等 有 关 资 料。6 监 测 点 位 管 理6.1 排 污 单 位 应 建 立 监 测 点 位 档 案，档 案 内 容 除 应 包 括 监 测 点 位 二 维 码 涵 盖 的 信 息 外，还 应 包 括 对监 测 点 位 的 管 理 记 录，包 括 对 标 志 牌 的 标 志 是 否 清 晰 完 整，监 测 平 台、监 测 梯、监 测 孔、自 动 监 控 设备 等 是 否 能 正 常 运 行，排 气 筒 有 无 漏 风、破 损 现 象 等 方 面 的 检 查 记 录。6.2 监 测 点 位 的 有 关 建 筑 物 及 相 关 设 施 属 环 境 保 护 设 施 的 组 成 部 分，排 污 单 位 应 制 定 相 应 的 管 理 办法 和 规 章 制 度，选 派 专 职 人 员 对 监 测 点 位 进 行 管 理，定 期 进 行 防 锈 及 防 腐 等 的 维 护，确 保 正 常 安 全 使用，并 保 存 相 关 管 理 记 录，配 合 测 试 人 员 开 展 监 测 工 作。6.3 监 测 点 位 信 息 变 化 时，排 污 单 位 应 及 时 更 换 标 志 牌 相 应 内 容。6DB37/T 3535 2019A附 录 A（规 范 性 附 录）固 定 污 染 源 废 气 监 测 点 位 标 志 牌 技 术 规 格 与 信 息 要 求A.1 标 志 牌 技 术 规 格A.1.1 标 志 牌 颜 色 形 状（见 表A.1）。标 志 牌 颜 色 形 状形 状 背 景 颜 色 边 框 颜 色 文 字 颜 色警 告 性 信 息 标 志 牌 矩 形 边 框 黄 色 黑 色 黑 色提 示 性 信 息 标 志 牌 矩 形 边 框 绿 色-白 色A.1.2 标 志 牌 信 息 内 容 字 型 应 为 黑 体 字。A.1.3 标 志 牌 边 框 尺 寸 为 长600 mm 宽500 mm，二 维 码 尺 寸 为 边 长100 mm 的 正 方 形。A.1.4 标 志 牌 板 材 应 为1.5 mm 2 mm 厚 度 的 冷 轧 钢 板。A.1.5 标 志 牌 的 表 面 应 经 过 防 腐 处 理。A.1.6 标 志 牌 的 外 观 应 无 明 显 变 形，图 案 清 晰，色 泽 一 致，不 应 有 明 显 缺 损。A.2 标 志 牌 信 息 内 容监 测 点 位 信 息 应 包 括 单 位 名 称、点 位 编 码、经 纬 度、生 产 设 备 及 其 投 运 年 月、净 化 工 艺 及 其 投 运年 月、监 测 断 面 尺 寸、排 气 筒 高 度 及 污 染 物 种 类 等。A.3 标 志 牌 安 装 位 置A.3.1 标 志 牌 安 装 位 置 应 不 影 响 监 测 工 作 的 开 展，应 便 于 监 测 人 员 读 取 信 息，标 志 牌 上 缘 距 离 监 测平 台 地 板2 m。A.3.2 标 志 牌 优 先 安 装 在 监 测 平 台 上 方 对 应 的 烟 道 上，如 烟 道 表 面 不 具 备 安 装 条 件，则 可 以 立 柱 形式 安 装 在 监 测 平 台 上，立 柱 应 采 用38 4 无 缝 钢 管。A.4 标 志 牌 示 例提 示 性 标 志 牌 见 图 A.1，警 告 性 标 志 牌 见 图 A.2。7DB37/T 3535 2019废气 监测 点位 名称 废气监 测点 位名 称 废 气监 测点位 名称 废气 监测 点位 名称 废气监 测点 位名 称 废 气监测 点位 名称单 位名称 单位名 称 单位 名称 单 位名 称 单位 名称 单 位名称：经 经 经 经 经 经 度 度 度 度 度 度：纬 纬 纬 纬 纬 纬 度 度 度 度 度 度：生 产设备 生产设 备 生产 设备 生 产设 备 生产 设备 生 产设备：投 运年月 投运年 月 投运 年月 投 运年月 投运年月 投运年 月：净 化工艺 净化工 艺 净化 工艺 净 化工 艺 净化 工艺 净 化工艺：投 运年月 投运年 月 投运 年月 投 运年月 投运年月 投运年 月：监测断 面尺寸 监 测断 面尺寸 监 测断面 尺寸 监 测断面 尺寸 监测 断面 尺寸 监测 断面尺 寸：排气 筒高度 排气筒 高度 排气筒 高度 排气筒高 度 排 气筒高 度 排 气筒高度：污 染物 种类 污 染物种 类 污染 物种类 污染物 种类 污 染物种 类 污染 物种 类：点 位编码 点位编 码 点位 编码 点 位编码 点位编 码 点位 编码：提 示 性 废 气 监 测 点 位 标 志 牌废气 监测 点位 名称 废气监 测点 位名 称 废 气监 测点位 名称 废气 监测 点位 名称 废气监 测点 位名 称 废 气监测 点位 名称单位 名称 单 位名称 单位名 称 单位 名称 单 位名 称 单位 名称：经 经 经 经 经 经 度 度 度 度 度 度：纬 纬 纬 纬 纬 纬 度 度 度 度 度 度：生 产设备 生产设 备 生产 设备 生 产设 备 生产 设备 生 产设备：投 运年月 投运年 月 投运 年月 投 运年月 投运年月 投运年 月：净 化工艺 净化工 艺 净化 工艺 净 化工 艺 净化 工艺 净 化工艺：投 运年月 投运年 月 投运 年月 投 运年月 投运年月 投运年 月：监 测断 面尺寸 监 测断面 尺寸 监 测断面 尺寸 监测 断面 尺寸 监测 断面尺 寸 监测 断面尺 寸：排气 筒高度 排气筒 高度 排气筒 高度 排气筒高 度 排 气筒高 度 排 气筒高度：污 染物 种类 污 染物种 类 污染 物种类 污染物 种类 污 染物种 类 污染 物种 类：点位 编码 点 位编码 点位编 码 点位 编码 点 位编码 点位编码：警 告 性 废 气 监 测 点 位 标 志 牌 8DB37/T 3535 2019B附 录 B（规 范 性 附 录）固 定 污 染 源 废 气 监 测 点 位 编 码 方 法监 测 点 位 编 码 由 四 部 分 组 成，如 图B.1，分 别 为 行 政 区 划 代 码、企 业 组 织 机 构 代 码、监 测 点 位 类别 代 码 和 监 测 点 位 顺 序 代 码。第 一 部 分 编 码 表 示 监 测 点 位 所 在 地 的 行 政 区 划 代 码，详 细 至 街 道、镇、乡 一 级，用9 位 阿 拉 伯 数 字 表 示，根 据DB37/T 010 确 定；第 二 部 分 编 码 表 示 企 业 组 织 机 构 代 码，用8位 本 体 代 码 表 示，根 据GB 11714 确 定；第 三 部 分 编 码 表 示 废 气 监 测 点 位 类 别 代 码，用2 位 大 写 英 文 字母 表 示，“FQ”表 示“废 气”；第 四 部 分 编 码 表 示 监 测 点 位 顺 序 代 码，用4 位 阿 拉 伯 数 字 表 示，即0001-9999，且 监 测 点 位 顺 序 代 码 在 第 一 部 分 和 第 二 部 分 编 码 相 同 时 不 重 复 使 用，由 地 方 环 境 保 护 行 政 主 管 部门 规 定。当 监 测 点 位 撤 销 或 变 更 时，原 有 监 测 点 位 编 码 保 留，不 能 被 重 新 使 用。行政区划划分 行政区划 划分 行政区划划分 行政区划划分 行政区划划分 行政区划划分企业 组织 机构 代码 企业 组织 机构 代码 企业 组织 机构 代码 企 业组织 机构 代码 企 业组 织机 构代 码 企 业组 织机 构代 码监 测点 位类 别代码 监 测点 位类 别代 码 监 测点 位类 别代 码 监 测点 位类 别代 码 监测 点位 类别代 码 监测 点位 类别 代码监 测点 位顺 序代 码 监 测点 位顺 序代 码 监 测点 位顺 序代 码 监 测点 位顺 序代 码 监测 点位 顺序 代码 监测 点位 顺序 代码监 测 点 位 编 码 结 构 图 9DB37/T 3535 201910_
