黑龙江省建筑外墙用真空绝热板（STP)应用技术规程DB23／T2473-2019.pdf

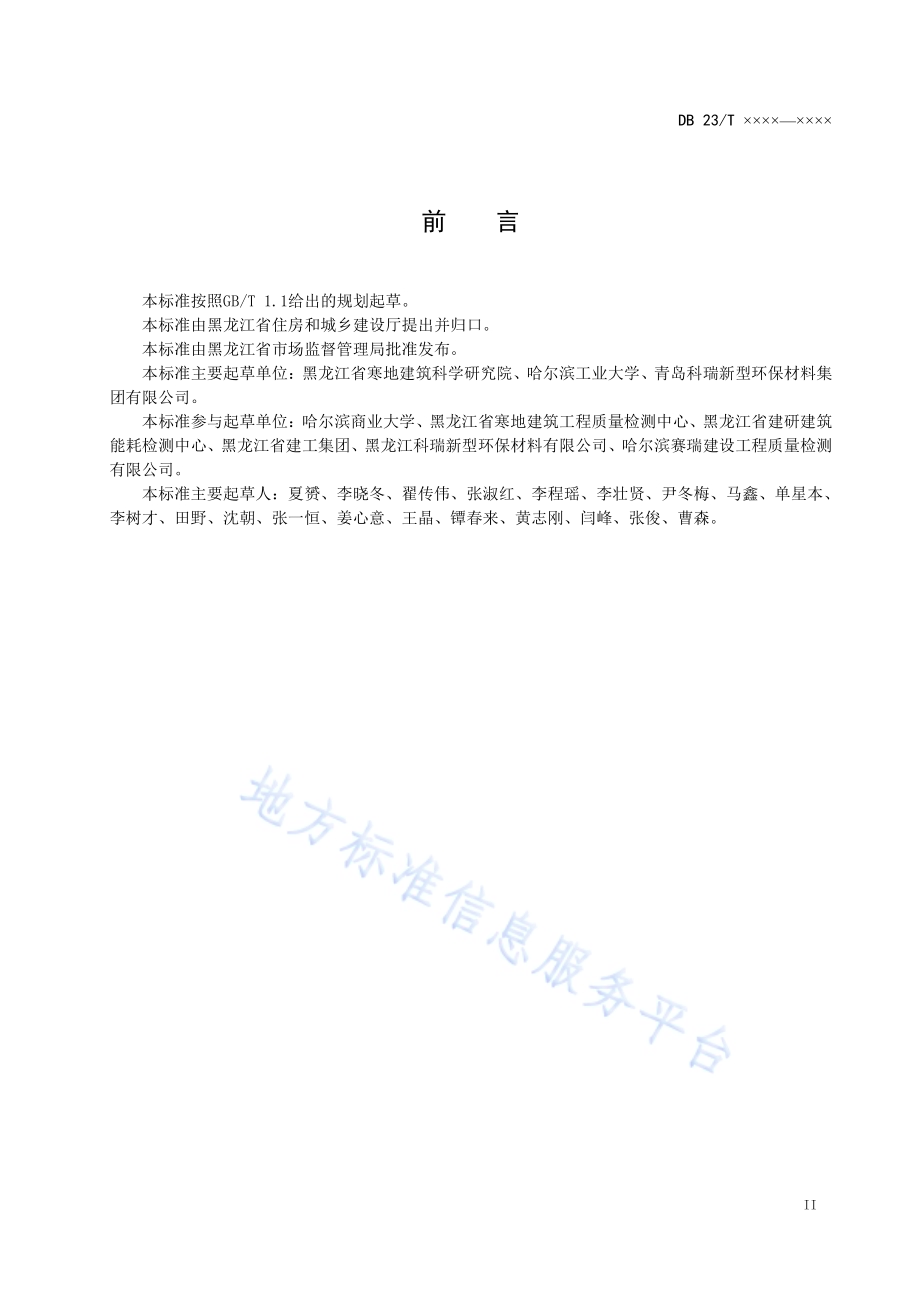

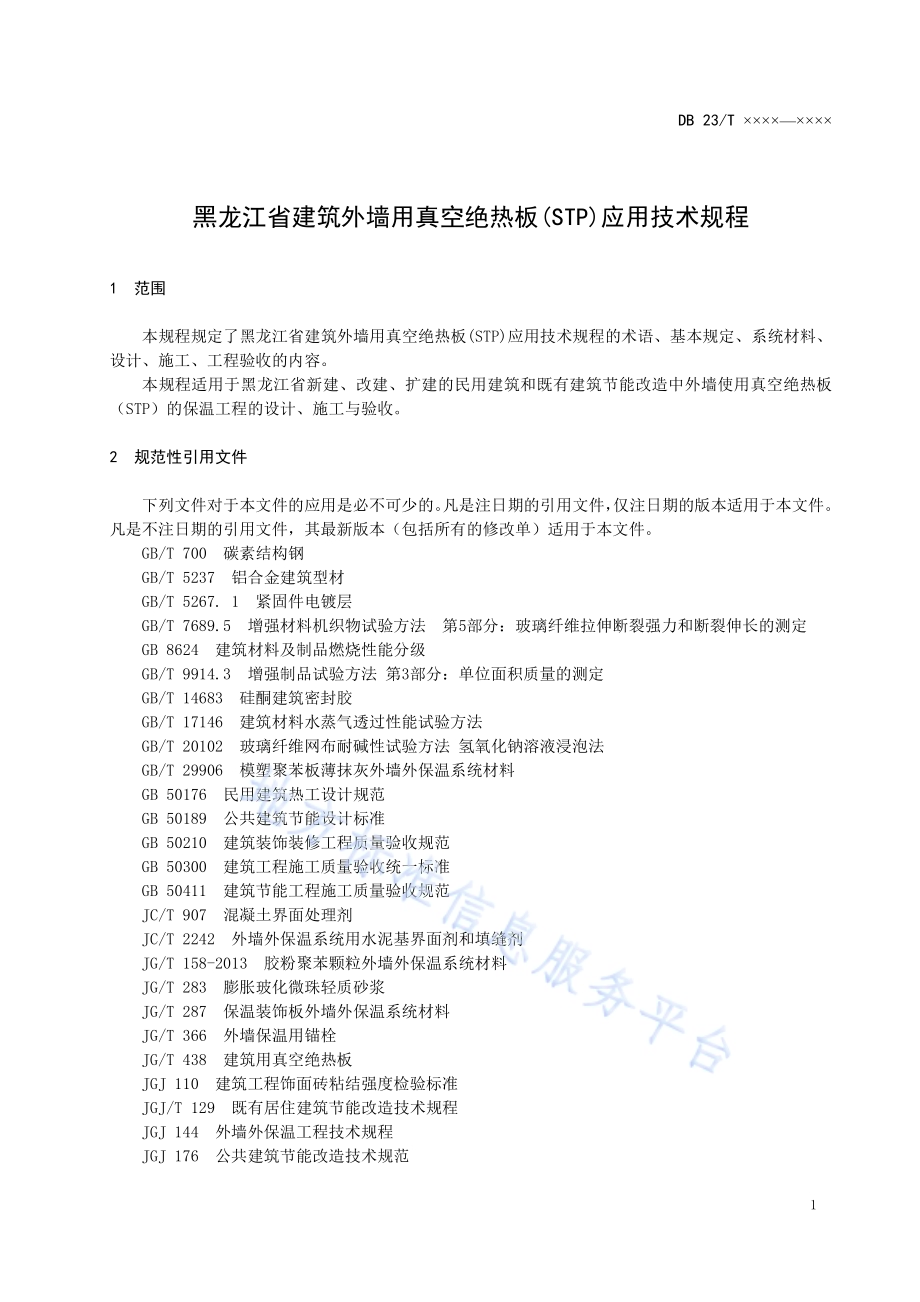

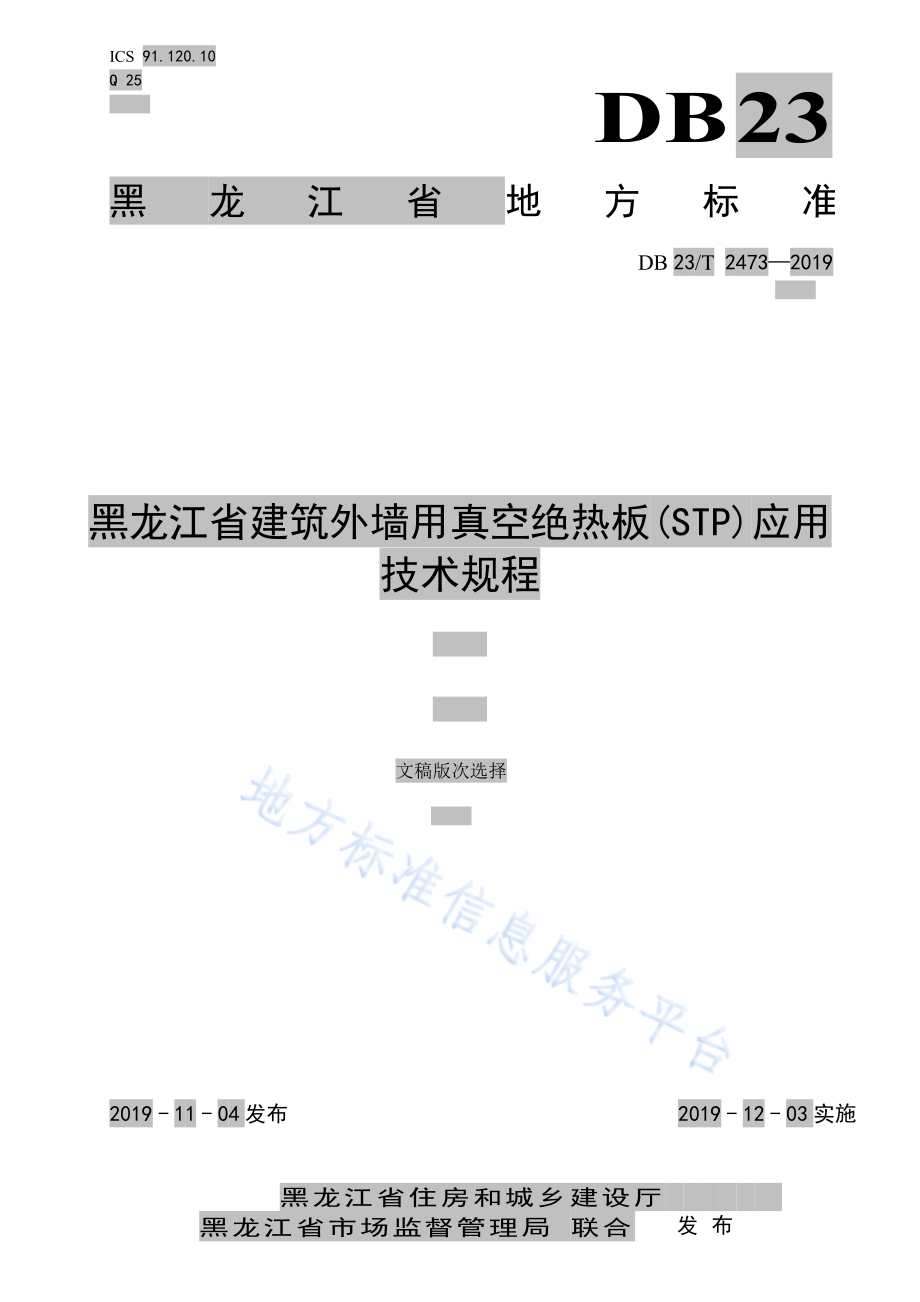

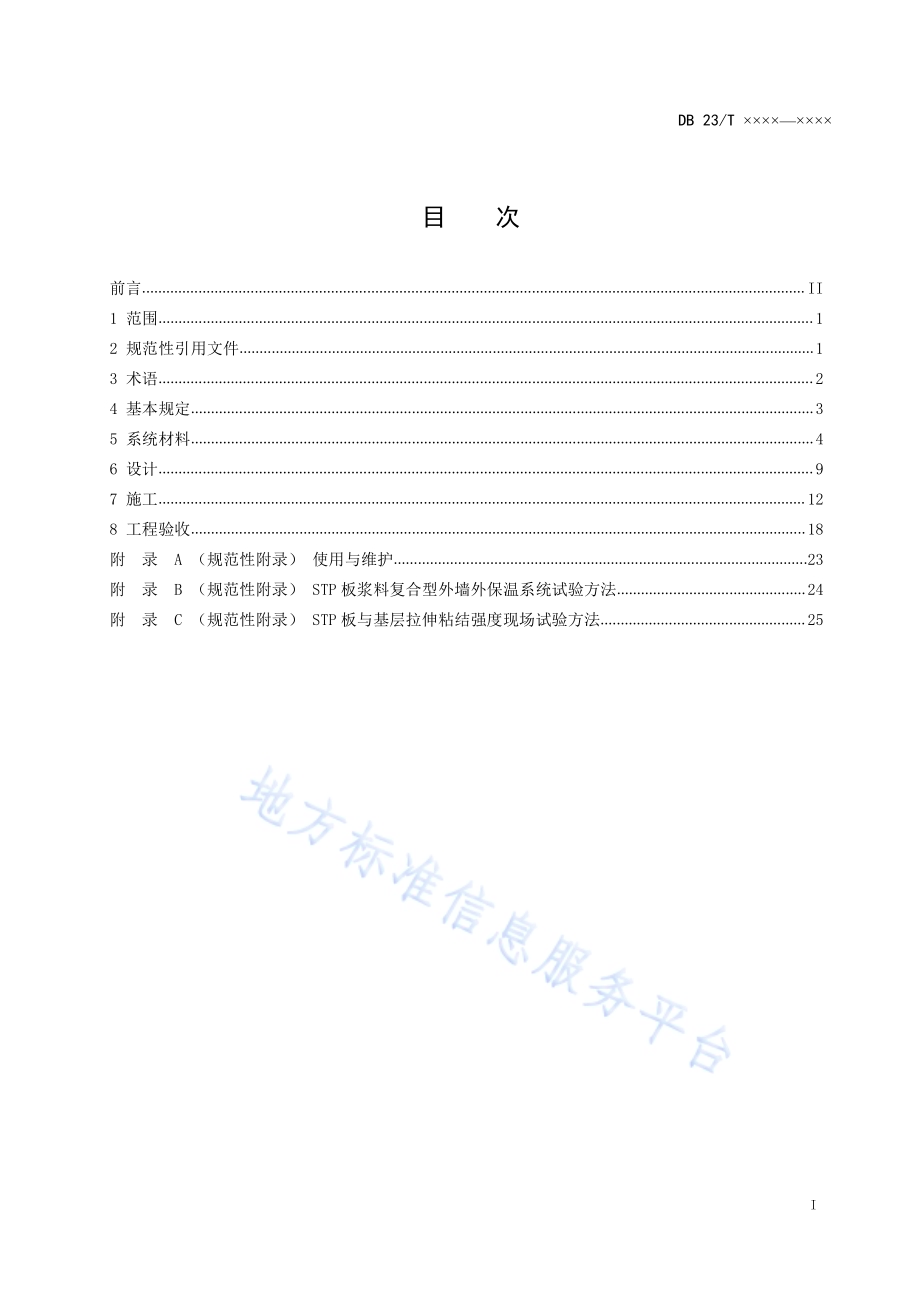

I C S 9 1.1 2 0.1 0Q 2 5DB23黑 龙 江 省 地 方 标 准D B 2 3/T 2 4 7 3 2 0 1 9黑 龙 江 省 建 筑 外 墙 用 真 空 绝 热 板(S T P)应 用技 术 规 程文稿版次选择2 0 1 9-1 1-0 4 发 布 2 0 1 9-1 2-0 3 实 施黑 龙 江 省 住 房 和 城 乡 建 设 厅黑 龙 江 省 市 场 监 督 管 理 局 联 合发 布D B 2 3/T I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语.24 基 本 规 定.35 系 统 材 料.46 设 计.97 施 工.1 28 工 程 验 收.1 8附 录 A（规 范 性 附 录）使 用 与 维 护.2 3附 录 B（规 范 性 附 录）S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 试 验 方 法.2 4附 录 C（规 范 性 附 录）S T P 板 与 基 层 拉 伸 粘 结 强 度 现 场 试 验 方 法.2 5D B 2 3/T I I前 言本 标 准 按 照 G B/T 1.1 给 出 的 规 划 起 草。本 标 准 由 黑 龙 江 省 住 房 和 城 乡 建 设 厅 提 出 并 归 口。本 标 准 由 黑 龙 江 省 市 场 监 督 管 理 局 批 准 发 布。本 标 准 主 要 起 草 单 位：黑 龙 江 省 寒 地 建 筑 科 学 研 究 院、哈 尔 滨 工 业 大 学、青 岛 科 瑞 新 型 环 保 材 料 集团 有 限 公 司。本 标 准 参 与 起 草 单 位：哈 尔 滨 商 业 大 学、黑 龙 江 省 寒 地 建 筑 工 程 质 量 检 测 中 心、黑 龙 江 省 建 研 建 筑能 耗 检 测 中 心、黑 龙 江 省 建 工 集 团、黑 龙 江 科 瑞 新 型 环 保 材 料 有 限 公 司、哈 尔 滨 赛 瑞 建 设 工 程 质 量 检 测有 限 公 司。本 标 准 主 要 起 草 人：夏 赟、李 晓 冬、翟 传 伟、张 淑 红、李 程 瑶、李 壮 贤、尹 冬 梅、马 鑫、单 星 本、李 树 才、田 野、沈 朝、张 一 恒、姜 心 意、王 晶、镡 春 来、黄 志 刚、闫 峰、张 俊、曹 森。D B 2 3/T 1黑 龙 江 省 建 筑 外 墙 用 真 空 绝 热 板(S T P)应 用 技 术 规 程1 范 围本 规 程 规 定 了 黑 龙 江 省 建 筑 外 墙 用 真 空 绝 热 板(S T P)应 用 技 术 规 程 的 术 语、基 本 规 定、系 统 材 料、设 计、施 工、工 程 验 收 的 内 容。本 规 程 适 用 于 黑 龙 江 省 新 建、改 建、扩 建 的 民 用 建 筑 和 既 有 建 筑 节 能 改 造 中 外 墙 使 用 真 空 绝 热 板（S T P）的 保 温 工 程 的 设 计、施 工 与 验 收。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 7 0 0 碳 素 结 构 钢G B/T 5 2 3 7 铝 合 金 建 筑 型 材G B/T 5 2 6 7.1 紧 固 件 电 镀 层G B/T 7 6 8 9.5 增 强 材 料 机 织 物 试 验 方 法 第 5 部 分：玻 璃 纤 维 拉 伸 断 裂 强 力 和 断 裂 伸 长 的 测 定G B 8 6 2 4 建 筑 材 料 及 制 品 燃 烧 性 能 分 级G B/T 9 9 1 4.3 增 强 制 品 试 验 方 法 第 3 部 分：单 位 面 积 质 量 的 测 定G B/T 1 4 6 8 3 硅 酮 建 筑 密 封 胶G B/T 1 7 1 4 6 建 筑 材 料 水 蒸 气 透 过 性 能 试 验 方 法G B/T 2 0 1 0 2 玻 璃 纤 维 网 布 耐 碱 性 试 验 方 法 氢 氧 化 钠 溶 液 浸 泡 法G B/T 2 9 9 0 6 模 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 材 料G B 5 0 1 7 6 民 用 建 筑 热 工 设 计 规 范G B 5 0 1 8 9 公 共 建 筑 节 能 设 计 标 准G B 5 0 2 1 0 建 筑 装 饰 装 修 工 程 质 量 验 收 规 范G B 5 0 3 0 0 建 筑 工 程 施 工 质 量 验 收 统 一 标 准G B 5 0 4 1 1 建 筑 节 能 工 程 施 工 质 量 验 收 规 范J C/T 9 0 7 混 凝 土 界 面 处 理 剂J C/T 2 2 4 2 外 墙 外 保 温 系 统 用 水 泥 基 界 面 剂 和 填 缝 剂J G/T 1 5 8-2 0 1 3 胶 粉 聚 苯 颗 粒 外 墙 外 保 温 系 统 材 料J G/T 2 8 3 膨 胀 玻 化 微 珠 轻 质 砂 浆J G/T 2 8 7 保 温 装 饰 板 外 墙 外 保 温 系 统 材 料J G/T 3 6 6 外 墙 保 温 用 锚 栓J G/T 4 3 8 建 筑 用 真 空 绝 热 板J G J 1 1 0 建 筑 工 程 饰 面 砖 粘 结 强 度 检 验 标 准J G J/T 1 2 9 既 有 居 住 建 筑 节 能 改 造 技 术 规 程J G J 1 4 4 外 墙 外 保 温 工 程 技 术 规 程J G J 1 7 6 公 共 建 筑 节 能 改 造 技 术 规 范D B 2 3/T 2D B J 2 3/T 0 7 既 有 采 暖 居 住 建 筑 节 能 改 造 技 术 规 程D B 2 3/1 2 0 6 黑 龙 江 省 建 筑 工 程 施 工 质 量 验 收 标 准 建 筑 节 能 工 程D B 2 3/T 1 2 7 0 居 住 建 筑 节 能 设 计 标 准3 术 语下 列 术 语 和 定 义 适 用 于 本 规 程。3.1真 空 绝 热 板 v a c u u m i n s u l a t i o n p a n e l以 粉 状 和 纤 维 状 无 机 材 料 与 吸 气 剂 等 为 芯 材，用 复 合 阻 气 膜 作 包 裹 材 料，经 抽 真 空、封 装 等 工 艺 制成 的 建 筑 保 温 用 板 状 材 料，是 建 筑 用 真 空 绝 热 板（V I P B）的 一 种（以 下 简 称 S T P 板）。3.2保 温 装 饰 板 t h e r m a l i n s u l a t i o n d e c o r a t i v e p a n e l在 工 厂 制 作 成 型，通 过 专 用 设 备 把 S T P 板 与 带 有 装 饰 层 的 面 板 复 合 而 成 的板 状 制 品，具 有 保 温 和 装 饰 功 能。3.3S T P 板 外 墙 外 保 温 系 统 E x t e r n a l t h e r m a l i n s u l a t i o n s y s t e m o f S T P v a c u u m i n s u l a t i o n p a n e l s由 S T P 板、防 护 层、固 定 材 料（粘 结 砂 浆、辅 助 固 定 件 等）构 成，并 固 定 在 建 筑 外 墙 外 表 面 的 非 承重 保 温 构 造 的 总 称。包 括 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 和 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统 等。3.4粘 结 砂 浆 a d h e s i v e m o r t a r由 高 分 子 聚 合 物 与 多 种 添 加 剂 和 水 泥、石 英 砂 等 材 料 按 一 定 比 例 混 合 制 成 的，用 于 将 S T P 板 粘 贴 在基 层 上 的 粘 结 材 料。3.5抹 面 胶 浆 r e n d e r i n g c o a t m o r t a r由 高 分 子 聚 合 物、水 泥、填 料 等 材 料 按 一 定 比 例 混 合 制 成 的，具 有 一 定 变 形 能 力 和 良 好 粘 结 性 能 的抹 面 材 料。3.6保 温 浆 料 t h e r m a l i n s u l a t i o n m o r t a r以 膨 胀 玻 化 微 珠、闭 孔 膨 胀 珍 珠 岩、陶 砂 或 聚 苯 颗 粒 等 为 骨 料，以 水 泥 等 为 主 要 胶 结 料，并 掺 加 高分 子 聚 合 物 及 其 它 功 能 性 添 加 剂 而 制 成 的 保 温 砂 浆。（了 解 现 场 加 工 问 题）3.7耐 碱 玻 纤 网 a l k a l i-r e s i s t a n t g l a s s f i b e r m e s hD B 2 3/T 3表 面 经 高 分 子 材 料 涂 覆 处 理 的、具 有 耐 碱 功 能 的 玻 璃 纤 维 网 布，作 为 增 强 材 料 埋 入 抹 面 胶 浆 中，用于 提 高 抹 面 层 的 抗 冲 击 和 抗 裂 性 能。3.8保 护 层 p r o t e c t i v e l a y e r抗 裂 层 饰 面 层 及 保 温 浆 料 层 的 总 称，在 保 温 系 统 中 对 S T P 板 起 保 护 作 用 的 构 造 层。3.9锚 栓 a n c h o r b o l t由 膨 胀 件 和 膨 胀 套 管 组 成，或 仅 由 膨 胀 套 管 构 成，依 靠 膨 胀 产 生 的 摩 擦 力 或 机 械 锁 定 作 用 锚 固 保 温系 统 与 基 层 墙 体 的 机 械 固 定 件，分 为 圆 盘 锚 栓 与 凸 缘 锚 栓 两 种。3.1 0锚 栓 标 识 防 护 件 a n c h o r b o l t i d e n t i f i c a t i o n a s s e m b l y锚 栓 标 识 防 护 件 是 在 粘 贴 S T P 板 时 预 埋 的，用 于 圆 盘 锚 栓 定 位，并 防 止 S T P 板 在 钻 孔 和 锚 固 时 被 破 坏的 塑 料 组 件。3.1 1固 定 组 件 s p e c i a l f i x e d a s s e m b l y由 金 属 挂 件 和 凸 缘 锚 栓 组 成，将 S T P 保 温 装 饰 板 辅 助 固 定 于 基 层 墙 体 上 的 固 定 件。3.1 2金 属 龙 骨 m e t a l j o i s t利 用 定 制 模 具 将 铝 锭 挤 压 成 型 或 用 碳 钢 冲 压 成 型 的 金 属 型 材，用 锚 栓 固 定 在 基 层 墙 体，承 受 S T P 保温 装 饰 板 荷 载 的 受 力 骨 架，起 固 定、承 重、控 制 平 整 度 等 作 用。4 基 本 规 定4.1 S T P 板 外 墙 外 保 温 系 统 各 种 组 成 材 料 应 由 系 统 供 应 商 配 套 供 应。4.2 S T P 板 外 墙 外 保 温 系 统 应 符 合 以 下 规 定：系 统 必 须 牢 固、安 全、可 靠，应 能 适 应 基 层 的 正 常 变 形 而 不 产 生 裂 缝、空 鼓 或 脱 落；系 统 应 能 长 期 承 受 自 重、风 荷 载 和 室 外 气 候 的 长 期 反 复 作 用 而 不 产 生 有 害 的 变 形 和 破 坏；系 统 应 具 有 物 理-化 学 稳 定 性；系 统 组 成 材 料 应 兼 容 并 具 有 防 腐 性；系 统 应 具 有 防 水 渗 透 性 能。系 统 设 计 时 应 满 足 相 关 节 能 标 准 要 求，S T P 板 和 基 墙 的 界 面 温 度 不 低 于 0，并 根 据 室 内 设 计温 度 与 相 对 湿 度，适 当 增 加 保 温 层 厚 度，保 证 冬 季 S T P 板 和 基 墙 的 界 面 不 会 产 生 冷 凝 现 象。4.3 S T P 板 保 温 工 程 竣 工 验 收 后，其 表 面 严 禁 随 意 进 行 钻 孔 和 固 定 任 何 部 件。4.4 S T P 板 外 墙 外 保 温 系 统 表 面 需 要 安 装 的 设 施 及 部 件 应 严 格 按 设 计 和 施 工 预 留 标 识 部 位 进 行 安 装 固定。D B 2 3/T 44.5 房 屋 在 交 付 使 用 时，建 设 单 位 或 物 业 管 理 部 门 应 向 每 位 用 户 发 放 S T P 板 保 温 系 统 使 用 维 护 说 明书，同 时 制 定 相 应 管 理 制 度 和 监 督 措 施。4.6 在 正 确 使 用 和 正 常 维 护 的 条 件 下（满 足 附 录 A 的 要 求），S T P 板 外 墙 外 保 温 系 统 的 使 用 年 限 不 应少 于 2 5 年。5 系 统 材 料5.1 系 统 构 造5.1.1 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 由 粘 结 砂 浆、S T P 板、界 面 剂、保 温 浆 料、抹 面 胶 浆（压 入 耐 碱 玻纤 网）及 饰 面 材 料 等 构 成。其 基 本 构 造 符 合 表 1 的 规 定。表 1 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 基 本 构 造系统基本构造 组成材料 系统构造示意图基层 1 混凝土墙或砌体墙找平层 2 聚合物水泥砂浆（或界面剂+水泥砂浆）粘结层 3 粘结砂浆保温层 4 S T P 板界面层 界面剂保温浆料层 保温浆料抗裂层 抹面胶浆压入耐碱玻纤网饰面层 饰面材料5.1.2 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统S T P 保 温 装 饰 板 外 墙 外 保 温 系 统 符 合 下 列 要 求：S T P 保 温 装 饰 板 外 墙 外 保 温 系 统 按 照 固 定 方 式 的 不 同 分 为 粘 锚 法 和 金 属 龙 骨 固 定 法 两 种。粘 锚 法 系 统 构 造 由 S T P 保 温 装 饰 板、粘 结 砂 浆、固 定 组 件 和 硅 酮 密 封 胶 等 组 成，其 基 本 构 造 符合 表 2 的 规 定。表 2 S T P 保 温 装 饰 板 板 外 墙 外 保 温 系 统（粘 锚 法）基 本 构 造系统基本构造 组成材料 系统构造示意图基层 1 混凝土墙或砌体墙找平层 2 聚合物水泥砂浆（或界面剂+水泥砂浆）粘结层 3 粘结砂浆保温层 4 S T P 保温装饰板板缝密封 硅酮密封胶锚固件 固定组件 金 属 龙 骨 固 定 外 墙 外 保 温 系 统 构 造 由 S T P 保 温 装 饰 板、金 属 龙 骨、粘 结 砂 浆（或 灌 浆 层）、固定 组 件 和 和 硅 酮 密 封 胶 等 组 成。其 基 本 构 造 符 合 表 3 的 规 定。表 3 金 属 龙 骨 固 定 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统 基 本 构 造D B 2 3/T 5系统基本构造 组成材料 系统构造示意图基层 1 混凝土墙或砌体墙找平层 2 灌注浆料或粘接砂浆保温层 3 S T P 保温装饰板锚栓 4 凸缘锚栓板缝密封 硅酮密封胶龙骨 金属龙骨5.2 系 统 性 能 要 求5.2.1 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 性 能 指 标 应 符 合 表 4 的 规 定。表 4 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 性 能 指 标项目 单位 性能指标 试验方法耐候性外观 无渗水裂缝、无粉化、空鼓、剥落现象J G J 1 4 4保护层与 S T P 板的拉伸粘结强度 M P a 0.0 8耐冻融外观 无渗水裂缝、无粉化、空鼓、剥落现象附录B 第 B.2 节 保护层与 S T P 板的拉伸粘结强度 M P a 0.0 8抗冲击性J 二层及以上 3 J 级J G J 1 4 4首层 1 0 J 级吸水量 g/m25 0 0 J G J 1 4 4抹面层不透水性 2 h 不透水 J G J 1 4 4水蒸气湿流密度 g/（m2h）符合设计要求 G B/T 1 7 1 4 6单点锚固力ak N 满足 J G/T 3 6 6 要求 J G/T 3 6 6注：a系统采用锚栓时。5.2.2 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统S T P 保 温 装 饰 板 外 墙 外 保 温 系 统 性 能 指 标 应 符 合 表 5 的 规 定。表 5 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统 性 能 指 标项目 单位 性能指标 试验方法耐候性外观 无粉化、起鼓、起泡、脱落现象J G J 1 4 4面板与 S T P 板的拉伸粘结强度 M P a 0.0 8耐冻融外观 无粉化、起鼓、起泡、脱落现象附录B 第 B.2 节 面板与 S T P 板的拉伸粘结强度 M P a 0.0 8单点锚固力ak N 满足 J G/T 3 6 6 要求J G/T 2 8 7基墙与 S T P 板的拉伸粘结强度 M P a 0.0 8注：a在金属龙骨固定法系统构造中，单点锚固力指固定龙骨的锚固力。5.3 材 料 性 能 要 求5.3.1 S T P 板D B 2 3/T 65.3.1.1 规 格 尺 寸S T P 板 长 宽 不 宜 大 于 6 0 0 m m，常 用 规 格 尺 寸 应 符 合 表 6 的 规 定，其 他 规 格 尺 寸 由 供 需 双 方 商 定。表 6 S T P 板 常 用 规 格项目 单位 尺寸长度 m m 3 0 0，4 0 0，5 0 0，6 0 0宽度 m m 2 0 0，2 5 0，3 0 0，4 0 0厚度 m m 1 5 3 55.3.1.2 允 许 偏 差允 许 偏 差 符 合 表 7 的 规 定。表 7 S T P 板 尺 寸 允 许 偏 差项目 单位 允许偏差 试验方法厚度 m m+30.0 J G/T 4 3 8长度、宽度 m m 3板面平整度 m m 2注：板面平整度不包括热溶封边的折起部分，检测时应测试无热溶封边折起的一面。5.3.1.3 性 能 指 标S T P 板 性 能 指 标 应 符 合 表 8 的 要 求。表 8 S T P 板 的 性 能 指 标项目 单位性能指标试验方法I 型 型单位面积质量 k g/m2详见表 9 J G/T 2 8 7导热系数（平均温度 2 5 2）W/（m K）0.0 0 4 0.0 0 8J G/T 4 3 8穿刺强度 N 1 8垂直于板面方向的抗拉强度 M P a 0.0 8尺寸稳定性长度、宽度%0.5厚度 3.0压缩强度（只适用于屋面）M P a 0.1 0表面吸水量 g/m21 0 0穿刺后垂直于板面方向的膨胀率%1 0穿刺后导热系数（平均温度 2 5 2）W/（m K）0.0 3 5耐久性（3 0 次冻融循环）导热系数 W/（m K）0.0 0 4 0.0 0 8垂直于板面方向的抗拉强度 M P a 0.0 8燃烧性能 A 级表 9 S T P 板 的 单 位 面 积 质 量D B 2 3/T 7厚度（D）m m单位面积质量（M）k g/m2I 型 型1 5 6.0 7.01 8 7.2 8.02 0 8.0 9.02 3 9.2 1 0.52 5 1 0.0 1 1.52 8 1 1.2 1 2.53 0 1 2.0 1 3.53 5 1 4.0 1 5.8注：对于厚度大于 3 5 m m 的异形板，单位面积质量可按公式M D 0.4 5 计算。5.3.2 S T P 保 温 装 饰 板5.3.2.1 规 格 尺 寸S T P 保 温 装 饰 板 面 板 宽 度 不 小 于 1 0 0 m m 且 不 宜 大 于 8 0 0 m m，长 度 不 宜 大 于 1 2 0 0 m m，其 规 格 尺 寸 可 根 据工 程 实 际 要 求 加 工。5.3.2.2 允 许 偏 差S T P 保 温 装 饰 板 尺 寸 允 许 偏 差 应 符 合 表 1 0 的 规 定 要 求。表 1 0 S T P 保 温 装 饰 板 尺 寸 允 许 偏 差项目 单位 指标 试验方法长度、宽度、厚度 m m 2.0J G/T 2 8 7 对角线差 m m 3.0板面平整度 m m 2.05.3.2.3 性 能 指 标S T P 保 温 装 饰 板 性 能 指 标 应 符 合 表 1 1 的 要 求。表 1 1 S T P 保 温 装 饰 板 性 能 指 标项目单位 指标 试验方法I 型 型单位面积质量 k g/m23 0J G/T 2 8 7面板与 S T P 板拉伸粘结强度原强度M P a0.0 8耐水强度 0.0 8耐冻融强度 0.0 8面板饰面层耐酸性 4 8 h 无异常耐碱性 9 6 h 无异常耐盐雾 5 0 0 h 无损伤耐老化 1 0 0 0 h 合格耐沾污性%1 0D B 2 3/T 8附着力 级 1S T P 板的导热系数 w/（m k）0.0 0 4 0.0 0 8S T P 板的燃烧性能 A 级5.3.3 粘 结 砂 浆粘 结 砂 浆 的 主 要 性 能 应 符 合 表 1 2 的 要 求。表 1 2 粘 结 砂 浆 性 能 指 标项目 单位性能要求试验方法与水泥砂浆 与 S T P 板拉伸粘结强度原强度 M P a 0.6 0 0.0 8G B/T 2 9 9 0 6 耐水强度（浸水 4 8 h，干燥 2 h）M P a 0.3 0 0.0 6耐水强度（浸水 4 8 h，干燥 7 d）M P a 0.6 0 0.0 8可操作时间 h 1.5 4.05.3.4 抹 面 胶 浆抹 面 胶 浆 的 主 要 性 能 应 符 合 表 1 3 的 要 求。表 1 3 抹 面 胶 浆 性 能 指 标项目 单位 性能要求 试验方法拉 伸 粘 结 强度a（与保温浆料）原强度M P a0.1 0G B/T 2 9 9 0 6 耐水强度（浸水 4 8 h，干燥 7 d）0.1 0耐冻融 0.1 0压折比 3.0可操作时间 h 1.5 4.0注：a本指标适用于S T P 板浆料复合型外墙外保温系统。5.3.5 耐 碱 玻 纤 网耐 碱 玻 纤 网 的 主 要 性 能 应 符 合 表 1 4 的 要 求。表 1 4 耐 碱 玻 纤 网 主 要 性 能 指 标项目 单位指标试验方法 普通型（适用于轻质饰面材料）加强型（适用于非柔性面砖）单位面积质量 g/m21 6 0 2 7 0 G B/T 9 9 1 4.3耐碱断裂强力（经向、纬向）N/5 0 m m 1 0 0 0 1 5 0 0G B/T 2 0 1 0 2G B/T 7 6 8 9.5断裂伸长率（经向、纬向）%5.0 4.0耐碱断裂强力保留率（经向、纬向）%5 0 9 05.3.6 保 温 浆 料保 温 浆 料 的 性 能 应 符 合 表 1 5 的 要 求。D B 2 3/T 9表 1 5 保 温 浆 料 主 要 性 能 指 标项目 单位 性能指标 试验方法干密度 k g/m34 5 0 6 0 0J G/T 2 8 3（玻化微珠保温砂浆）抗压强度 M P a 0.6 0导热系数（平均温度 2 5）W/（m K）0.1 2线性收缩率%0.3或 J G/T 1 5 8（胶粉聚苯颗粒保温浆料）软化系数-0.6垂直表面抗拉强度 M P a 0.1 0耐冻融（3 0 次，-3 0）质量损失%5强度损失 2 0燃烧性能 A 级 G B 8 6 2 45.3.7 界 面 剂5.3.7.1 保 温 浆 料 与 S T P 粘 结 用 界 面 剂 的 性 能 指 标 应 符 合 表 1 6 的 要 求表 1 6 界 面 剂 主 要 性 能 指 标项目 单位 指标 试验方法 项目拉伸粘结强度原强度M P a0.0 8J C/T 2 2 4 2耐水强度 0.0 8耐冻融强度 0.0 85.3.7.2 基 墙 用 界 面 剂 的 性 能 指 标 应 符 合 J C/T 9 0 7 的 要 求。5.3.8 锚 栓锚 栓 的 性 能 指 标 应 符 合 J G/T 3 6 6 规 定 的 要 求。5.3.9 固 定 组 件5.3.9.1 S T P 保 温 装 饰 板 用 的 金 属 固 定 组 件 应 采 用 不 锈 钢、铝 合 金 或 经 过 表 面 防 腐 处 理 的 其 他 金 属 制成。当 采 用 电 镀 锌 处 理 时，应 符 合 G B/T 5 2 6 7.1 的 规 定。5.3.9.2 组 件 中 的 凸 缘 锚 栓 应 符 合 J G/T 3 6 6 规 定 的 要 求。5.3.1 0 金 属 龙 骨金 属 龙 骨 的 力 学 性 能 指 标 应 符 合 G B/T 5 2 3 7、G B/T 7 0 0 的 规 定。5.3.1 1 密 封 胶S T P 保 温 装 饰 板 所 用 建 筑 密 封 胶 主 要 性 能 指 标 应 符 合 G B/T 1 4 6 8 3 的 要 求。5.3.1 2 面 砖 系 统 材 料面 砖、面 砖 粘 结 砂 浆、勾 缝 料 等 性 能 指 标 应 符 合 J G/T 1 5 8 的 有 关 规 定。6 设 计D B 2 3/T 1 06.1 一 般 规 定6.1.1 S T P 板 外 墙 外 保 温 系 统 的 节 能 设 计 应 符 合 G B 5 0 1 8 9-2 0 1 5 和 D B 2 3/1 2 7 0 的 有 关 规 定，其 防 潮 设计 应 符 合 G B 5 0 1 7 6 的 有 关 规 定。6.1.2 S T P 板 外 墙 外 保 温 系 统 热 工 计 算 时，S T P 板 导 热 系 数 的 修 正 系 数 应 取 1.2，保 温 浆 料 导 热 系 数 的修 正 系 数 应 取 1.2 5。6.1.3 S T P 板 外 墙 外 保 温 系 统 应 进 行 保 温 构 造 设 计：外 围 护 结 构 除 主 墙 体 结 构 以 外 的 其 他 部 位，如 门 窗 洞 口 四 周 侧 面、女 儿 墙、阳 台 上 下 楼 板 以 及外 墙 出 挑 构 件 等 热 桥 部 位 应 采 取 保 温 措 施，并 应 保 证 热 桥 部 位 的 内 表 面 温 度 不 低 于 室 内 空 气 设计 温、湿 度 条 件 下 的 露 点 温 度 2 以 上。外 门 窗 框 与 基 层 墙 体 之 间 的 缝 隙 应 采 用 现 场 发 泡 聚 氨 酯 或 预 压 密 封 条 填 实，严 禁 采 用 水 泥 砂 浆填 充。6.1.4 外 保 温 工 程 水 平 或 倾 斜 的 出 挑 部 位 以 及 延 伸 至 地 面 以 下 的 部 位 应 做 防 水 处 理；外 墙 保 温 材 料 与外 门 窗 框 交 接 处、外 墙 与 屋 顶 交 接 处 应 做 好 密 封 和 防 水 构 造 设 计，防 止 水 渗 入 保 温 层 及 基 层；外 窗 口 上沿 应 做 滴 水 构 造，外 窗 台 宜 采 用 金 属 披 水 板，坡 度 不 小 于 2%。金 属 披 水 板 与 墙 体、外 窗 连 接 处 应 做 好密 封 及 防 水 处 理。以 上 重 要 部 位 应 有 节 点 详 图。6.1.5 设 备 或 管 道 与 基 层 墙 体 的 连 接 件、落 水 管 卡 子、空 调 洞 口 和 穿 墙 套 管 等 在 保 温 工 程 施 工 前 应 提前 预 留 或 安 装 到 位，并 应 做 好 密 封 和 防 水 处 理。6.1.6 门 窗 洞 口 侧 边、女 儿 墙、阳 台、面 积 较 小 的 复 杂 部 位 等 热 桥 部 位 可 选 用 S T P 板，也 可 选 用 保 温浆 料 或 其 他 高 效 保 温 材 料 进 行 处 理，但 整 体 热 工 性 能 指 标 应 满 足 节 能 设 计 标 准 要 求。6.1.7 S T P 板 外 墙 外 保 温 系 统 的 板 缝 处 理 宜 采 用 聚 乙 烯 泡 沫 棒 填 塞，保 证 板 缝 处 内 表 面 不 发 生 结 露 现象。6.1.8 外 墙 保 温 层 底 部 距 散 水 坡 应 留 1 0 0 m m 的 空 隙，适 应 建 筑 结 构 沉 降 或 冻 胀，不 引 起 外 墙 外 保 温 系统 破 坏。6.1.9 用 于 檐 口、女 儿 墙 部 位 外 保 温 构 造 的 保 温 材 料 应 对 檐 口 上 下 侧 面、女 儿 墙 部 位 的 内 外 侧 整 体 包覆。女 儿 墙 顶 部 宜 采 用 金 属 板 压 顶。6.1.1 0 S T P 板 用 于 屋 面、地 面 保 温 时，其 构 造 设 计 参 照 相 关 标 准 执 行。6.1.1 1 S T P 板 用 于 既 有 建 筑 节 能 改 造 工 程 时，应 保 证 基 层 满 足 系 统 要 求。6.2 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统6.2.1 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统 宜 优 先 选 用 涂 料、饰 面 砂 浆、柔 性 面 砖 等 轻 质 饰 面 材 料，一层 以 上 或 高 度 超 过 5 米 不 应 采 用 非 柔 性 饰 面 砖。6.2.2 S T P 板 与 基 层 墙 体 应 采 用 满 粘 的 方 式 粘 贴，粘 贴 面 积 不 得 低 于 9 0%，粘 结 砂 浆 厚 度 宜 控 制 在 3 m m 5 m m。对 于 抗 风 压 要 求 较 高 的 工 程 或 有 特 殊 安 全 要 求 的 工 程，可 根 据 设 计 要 求 采 用 粘 锚 结 合 的 固 定 方 式，每 平 方 米 锚 栓 不 应 少 于 4 个，增 强 网 应 采 用 耐 碱 玻 纤 网，锚 栓 应 安 装 在 增 强 网 的 外 侧。用 于 锚 栓 定 位 的锚 固 标 识 件 应 预 埋 在 S T P 板 竖 向 板 缝 的 中 间 位 置。6.2.3 S T P 板 应 进 行 排 版 设 计，竖 向 应 逐 行 错 缝，最 小 错 缝 宽 度 不 应 小 于 1 0 0 m m，板 缝 不 宜 大 于 8 m m，否 则 应 采 用 弹 性 保 温 嵌 缝 材 料 填 塞，且 板 缝 不 宜 大 于 2 0 m m。阳 角 部 位 应 采 用 塑 料 护 角 条（网）进 行 增强 处 理，详 见 图 1 所 示。6.2.4 S T P 板 粘 贴 完 毕 后 应 涂 刷 界 面 剂 一 道；保 温 浆 料 厚 度 宜 控 制 在 8 m m 1 2 m m；抹 面 胶 浆 厚 度 宜 控 制在 3 m m 5 m m。D B 2 3/T 1 1图 1 S T P 板 排 版 示 意 图6.2.5 穿 墙 套 管 周 围 无 法 粘 贴 S T P 板 的 位 置，需 要 基 层 向 内 掏 空 至 不 小 于 1 0 0 m m 位 置，采 用 发 泡 聚 氨酯 填 充，如 有 防 火 要 求 采 用 岩 棉 等 A 级 保 温 材 料 填 堵，详 见 图 2、图 3 所 示。图 2 穿 墙 套 管 构 造 示 意 图图 3 穿 墙 套 管 剖 面 1 示 意 图6.2.6 如 果 需 要 安 装 装 饰 线 角，粘 贴 S T P 板 后，在 板 缝 位 置 采 用 锚 栓 固 定。6.3 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统6.3.1 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统（粘 锚 法）设 计 要 遵 循 以 下 要 求：S T P 保 温 装 饰 板 与 基 层 墙 体 应 采 用 点 框 法 方 式 粘 贴，粘 贴 面 积 不 应 小 于 S T P 板 面 积 的 6 0%，粘D B 2 3/T 1 2结 砂 浆 厚 度 宜 控 制 在 3 m m 5 m m。固 定 组 件 应 符 合 保 温 系 统 安 装 工 艺 的 要 求，且 每 平 方 米 不 应 少 于 6 个，金 属 固 定 件 应 与 S T P保 温 装 饰 板 的 装 饰 面 板 连 接。S T P 保 温 装 饰 板 装 饰 缝 的 宽 度 应 根 据 设 计 要 求 确 定，且 不 应 超 过 1 5 m m。板 缝 应 采 用 弹 性 保 温 嵌缝 材 料 填 塞 并 用 硅 酮 密 封 胶 密 封，密 封 胶 应 与 保 温 装 饰 板 板 缝 处 的 装 饰 面 板 侧 面 或 表 面 兼 容，保 温 装 饰 板 板 缝 处 密 封 胶 密 封 深 度 不 应 小 于 5 m m。6.3.2 S T P 保 温 装 饰 板 外 墙 外 保 温 系 统（金 属 龙 骨 固 定 法）设 计 还 应 遵 循 以 下 要 求。S T P 保 温 装 饰 板 分 隔 尺 寸 以 设 计 为 准，横 龙 骨 间 距 不 大 于 8 0 0 m m，锚 栓 固 定 间 距 不 大 于 6 0 0 m m（详 见 图 4）。图 4 金 属 龙 骨 分 布 示 意 图 S T P 保 温 装 饰 板 与 基 层 墙 体 间 空 腔 宽 度 宜 小 于 3 0 m m，采 用 保 温 浆 料 等 材 料 填 充。板 缝 应 采 用 弹 性 嵌 缝 材 料 填 塞 并 用 硅 酮 密 封 胶 密 封。7 施 工7.1 一 般 规 定7.1.1 S T P 板 外 墙 保 温 工 程 的 施 工 应 在 主 体 结 构 工 程 验 收 合 格 后 进 行，施 工 前 应 对 基 层 墙 体 质 量 进 行检 查 验 收。保 温 工 程 的 施 工 应 在 基 层 施 工 质 量 验 收 合 格 后 进 行。7.1.2 保 温 工 程 施 工 前 应 严 格 按 照 设 计 文 件 和 相 关 标 准 编 制 专 项 施 工 方 案 和 专 项 监 理 方 案，并 进 行 技术 交 底，施 工 人 员 应 经 过 培 训 并 经 考 核 合 格。7.1.3 保 温 工 程 施 工 前 应 进 行 基 层 墙 体 处 理，基 层 应 坚 实、平 整，表 面 应 清 洁，无 油 污、脱 模 剂 等 妨碍 粘 结 的 附 着 物。7.1.4 S T P 板 外 墙 外 保 温 系 统 所 用 材 料 应 统 一 分 类 存 放 于 仓 库 内，堆 放 整 齐，作 好 标 识，并 设 专 人 管理。7.1.5 施 工 各 环 节 不 得 对 S T P 板 产 生 破 坏，不 得 现 场 裁 割，异 形 板 应 在 工 厂 定 制。7.1.6 S T P 板 外 墙 外 保 温 工 程 施 工 期 间 以 及 完 工 后 2 4 h 内，基 层 及 环 境 空 气 温 度 不 应 低 于 5。夏 季 应避 免 阳 光 暴 晒。风 力 大 于 5 级 和 雨 天 不 得 施 工。S T P 板 外 墙 外 保 温 工 程 完 工 后 应 做 好 成 品 保 护。D B 2 3/T 1 37.1.7 既 有 建 筑 节 能 改 造 施 工 应 按 照 J G J/T 1 2 9、J G J 1 7 6 及 D B J 2 3/T 0 7 有 关 规 定 执 行。7.2 S T P 板 浆 料 复 合 型 外 墙 外 保 温 系 统7.2.1 施 工 工 序S T P 板 浆 料 复
