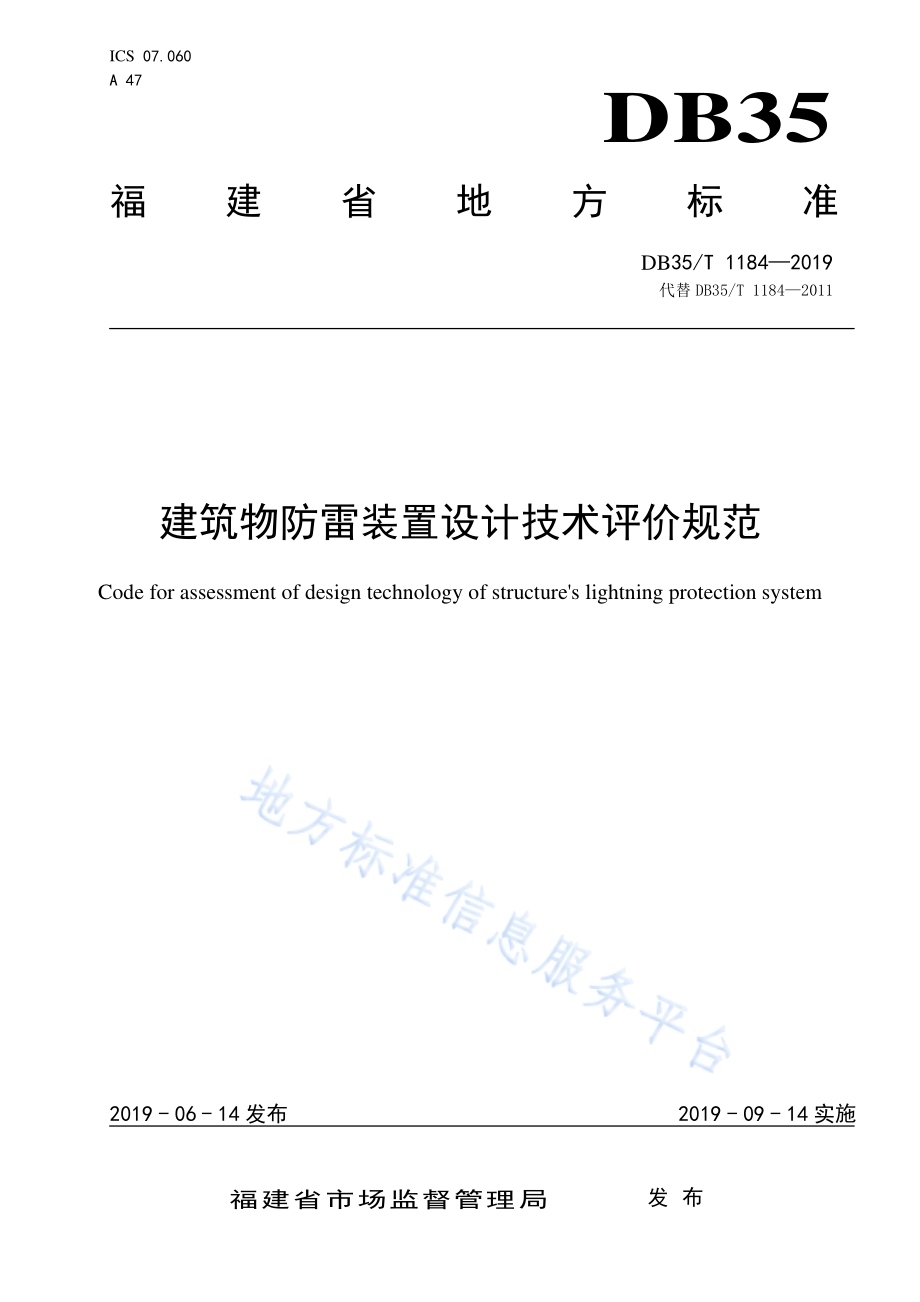

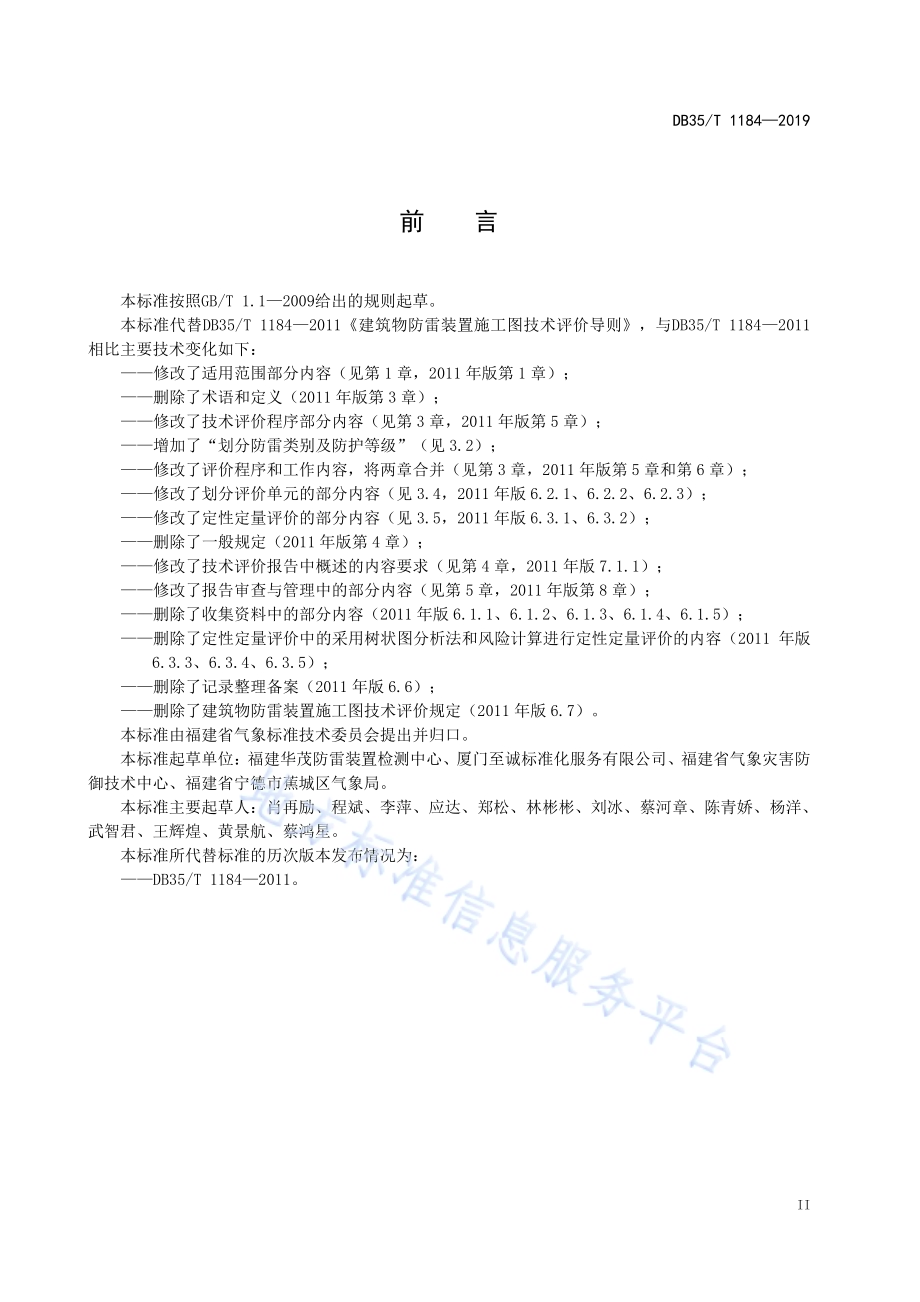

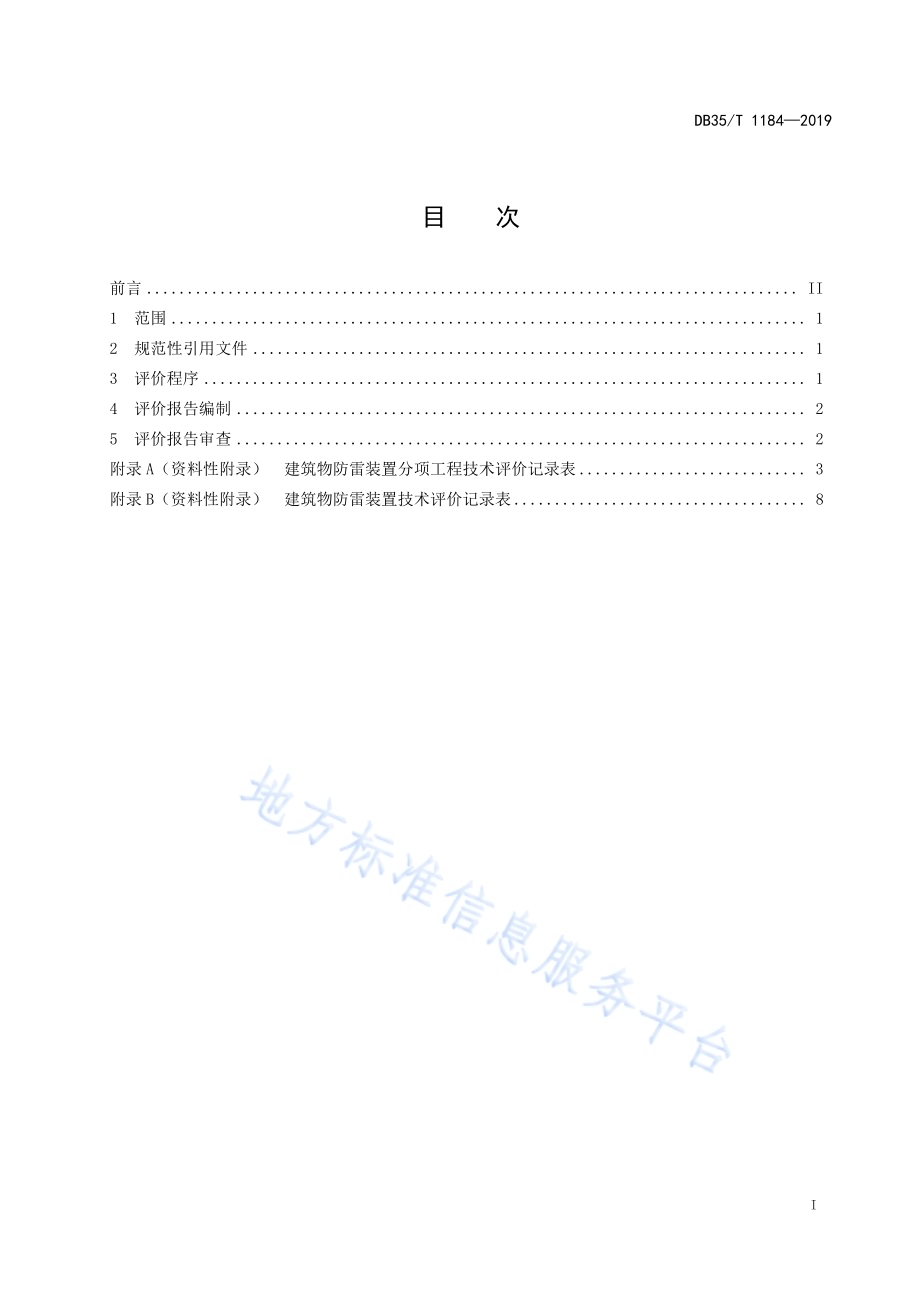

ICS 07.060 A 47 DB35 福建省地方标准 DB35/T 11842019 代替DB35/T 11842011建筑物防雷装置设计技术评价规范 Code for assessment of design technology of structures lightning protection system 2019-06-14发布 2019-09-14实施福建省市场监督管理局 发布 DB35/T 11842019 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 评价程序.1 4 评价报告编制.2 5 评价报告审查.2 附录 A（资料性附录）建筑物防雷装置分项工程技术评价记录表.3 附录 B（资料性附录）建筑物防雷装置技术评价记录表.8 DB35/T 11842019 II 前 言 本标准按照GB/T 1.12009给出的规则起草。本标准代替DB35/T 11842011建筑物防雷装置施工图技术评价导则，与DB35/T 11842011相比主要技术变化如下：修改了适用范围部分内容（见第 1章，2011 年版第 1 章）；删除了术语和定义（2011 年版第3 章）；修改了技术评价程序部分内容（见第 3 章，2011 年版第5 章）；增加了“划分防雷类别及防护等级”（见 3.2）；修改了评价程序和工作内容，将两章合并（见第 3 章，2011 年版第5 章和第 6 章）；修改了划分评价单元的部分内容（见 3.4，2011 年版6.2.1、6.2.2、6.2.3）；修改了定性定量评价的部分内容（见 3.5，2011 年版6.3.1、6.3.2）；删除了一般规定（2011年版第 4 章）；修改了技术评价报告中概述的内容要求（见第 4 章，2011年版 7.1.1）；修改了报告审查与管理中的部分内容（见第 5章，2011 年版第 8 章）；删除了收集资料中的部分内容（2011 年版6.1.1、6.1.2、6.1.3、6.1.4、6.1.5）；删除了定性定量评价中的采用树状图分析法和风险计算进行定性定量评价的内容（2011 年版6.3.3、6.3.4、6.3.5）；删除了记录整理备案（2011 年版6.6）；删除了建筑物防雷装置施工图技术评价规定（2011 年版6.7）。本标准由福建省气象标准技术委员会提出并归口。本标准起草单位：福建华茂防雷装置检测中心、厦门至诚标准化服务有限公司、福建省气象灾害防御技术中心、福建省宁德市蕉城区气象局。本标准主要起草人：肖再励、程斌、李萍、应达、郑松、林彬彬、刘冰、蔡河章、陈青娇、杨洋、武智君、王辉煌、黄景航、蔡鸿星。本标准所代替标准的历次版本发布情况为：DB35/T 11842011。DB35/T 11842019 1 建筑物防雷装置设计技术评价规范 1 范围 本标准规定了建（构）筑物防雷装置设计技术评价的评价程序、评价报告编制、评价报告审查等内容。本标准适用于建筑物防雷设计规范规定的第一、二、三类防雷建（构）筑物的防雷装置设计技术评价工作。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 214312015 建筑物防雷装置检测技术规范 GB/T 21714.22015 雷电防护 第2部分：风险管理 GB 500572010 建筑物防雷设计规范 GB 503432012 建筑物电子信息系统防雷技术规范 GB 506012010 建筑物防雷工程施工与质量验收规范 3 评价程序 3.1 评价程序内容 建（构）筑物防雷装置设计技术评价程序包括：收集资料、划分防雷类别或电子信息系统雷电防护等级、划分评价单元、定性定量评价、提出安全对策措施及建议、做出评价结论、编制技术评价报告、报告审查等。3.2 收集资料 收集资料包括：技术标准、地质勘察报告、设计文件、场地内土壤电阻率分布状况、雷电活动规律资料、主要设备设施等相关资料。3.3 划分防雷类别及防护等级 3.3.1 建（构）筑物防雷类别应按照 GB 500572010及 GB/T 214312015 的规定进行划分。3.3.2 建（构）筑物电子信息系统雷电防护等级按照 GB 503432012 的规定进行划分。3.4 划分评价单元 3.4.1 根据评价方法、被评价对象的相对位置及特征参数等进行评价单元的划分，每个评价单元应具有明显的特征界限，相对独立。3.4.2 评价单元可根据评价对象防雷装置涉及到的分项工程进行划分，分项工程划分按照 GB 506012010 的规定划分，对分项工程的技术评价内容参见附录 A。DB35/T 11842019 2 3.5 定性定量评价 3.5.1 技术评价应对防雷装置设计是否符合现行防雷技术标准条款做出评价。3.5.2 按照 GB/T 21714.22015的有关规定，雷电风险高且没有防雷标准规范的项目，宜采用专家咨询法做出定性定量评价。3.5.3 依据现行技术标准对建（构）筑物防雷装置各分项工程参照附录 A 的规定进行逐项定性、定量评价。3.5.4 根据评价结论，应对防雷装置各分项工程设计做出全面性、系统性的评价。3.6 安全对策建议 根据评价结论，提出减少或避免建（构）筑物遭受雷击的安全对策建议：a)建（构）筑物防雷装置设计不符合国家强制性规范条款应采取的措施；b)建（构）筑物防雷装置施工过程提供指导性意见；c)建（构）筑物防雷装置使用、维护、管理等技术方面的措施及建议。3.7 评价结论 参照附录 B的内容，在完成防雷装置各分项工程技术评价后，给出防雷装置（子分部）的综合评价结论，做出建（构）筑物防雷装置设计是否符合现行技术标准的结论。4 评价报告编制 评价报告宜包含以下内容：a)概述：编制依据、评价范围、评价方法、设计概况等；b)防雷类别、防护等级划分：依据 3.3 进行划分；c)评价单元划分：依据 3.4 进行划分；d)定性、定量评价：对防雷装置设计是否符合现行防雷技术标准条款作出评价；e)安全对策建议：根据评价结论，提出建（构）筑物减少雷击的安全对策建议；f)评价结论：做出建（构）筑物防雷装置设计是否符合现行技术标准的结论。5 评价报告审查 评价报告的审查应按以下程序进行：a)复核阶段：评价人员完成报告编制后，向报告复核人提交评价报告及原始记录等相关资料。报告复核人复核无误后方可提交报告签发人。b)签发阶段：报告签发人应对报告复核人提交的评价报告及原始记录等相关资料进行审查并确认无误后方可签发。DB35/T 11842019 3 A A 附 录 A（资料性附录）建筑物防雷装置分项工程技术评价记录表 对建（构）筑物防雷装置分项工程的技术评价内容，参见表A.1至表A.8。表A.1 建筑物防雷类别或电子信息系统雷电防护等级技术评价记录表 建筑物名称 建筑结构 序号 防雷类别判定分项名称 设计要求 设计值 评价结论 1 长 2 宽 3 高 4 重要性 5 使用性质 6 平均雷暴日 7 预计雷击次数 序号 电子信息系统雷电防护等级分项名称 设计要求 设计值 评价结论 1 年预计雷击次数 2 年平均最大雷击次数 3 防雷装置拦截效率 4 重要性 5 使用性质 6 价值 评价人员 评价时间 DB35/T 11842019 4 表A.2 接闪器分项工程技术评价记录表 分项工程名称 接闪器 评价内容 设计要求 设计值 评价结论 保护范围 材料规格 敷设方式 安全距离 主控项目 电气连接 防腐措施 一般项目 过伸缩缝沉降缝处理情况 评价人员 评价时间 表A.3 引下线分项工程技术评价记录表 分项工程名称 引下线 评价内容 设计要求 设计值 评价结论 数量及平均间距 材料规格 敷设状况 安全措施 主控项目 电气连接 布置情况 支架固定 防腐措施 防损措施 一般项目 连接板或断接卡 评价人员 评价时间 DB35/T 11842019 5 表A.4 接地装置分项工程技术评价记录表 分项工程名称 接地装置 评价内容 设计要求 设计值 评价结论 材料规格 接地线或连接板设置 接地电阻值 防跨步电压措施 安全距离 主控项目 电气连接 埋设要求 防腐措施 接地装置类型 一般项目 预留测试点 评价人员 评价时间 表A.5 等电位连接分项工程技术评价记录表 分项工程名称 等电位连接 评价内容 设计要求 设计值 评价结论 位置 总等电位连接 材料规格 位置 均压环 材料规格 电气连接 幕墙等电位连接 材料规格 跨接点间距 长金属物等电位连接 材料规格 主控项目 其他需要等电位连接部分 一般项目 后续防雷区等电位连接 评价人员 评价时间 DB35/T 11842019 6 表A.6 屏蔽装置分项工程技术评价记录表 分项工程名称 屏蔽装置 评价内容 设计要求 设计值 评价结论 屏蔽材料规格 屏蔽件性能指标 主控项目 格栅网格尺寸 安全距离 设备屏蔽 一般项目 线路屏蔽 评价人员 评价时间 表A.7 综合布线分项工程技术评价记录表 分项工程名称 综合布线 评价内容 设计要求 设计值 评价结论 与防雷引下线的间距 主控项目 与保护地线的间距 信号电缆与电力电缆的间距 一般项目 其他线缆的间距 评价人员 评价时间 DB35/T 11842019 7 表A.8 电涌保护器分项工程技术评价记录表 分项工程名称 电涌保护器 评价内容 设计要求 设计值 评价结论 试验类别 电压保护水平 总配电箱电涌保护器 冲击电流/标称放电电流 主控项目 前端保护装置 SPD的选择 能量配合 接线形式 一般项目 连接导体材料规格 评价人员 评价时间 DB35/T 11842019 8 B B 附 录 B（资料性附录）建筑物防雷装置技术评价记录表 对建（构）筑物防雷装置（子分部）技术评价的内容参见表B.1。表B.1 防雷装置（子分部）技术评价记录表 建设单位 项目名称 设计单位 建筑物名称 建筑尺寸 层数及使用性质 建筑结构 防雷类别 电子信息系统雷电防护等级 序号 分项工程名称 评价结论 1 接闪器 2 引下线 3 接地装置 4 等电位连接 5 屏蔽装置 6 综合布线 7 电涌保护器 综合 结论 评价人员 评价时间 复核人员 复核时间 签发人员 签发时间 _ DB35/T 11842019 福建省地方标准 建筑物防雷装置设计技术评价规范 DB35/T 11842019*2019年 6月第一版 2019年 6月第一次印刷
