胶粉改性沥青混合料设计与施工技术规程DB34／T 2876-2017.pdf

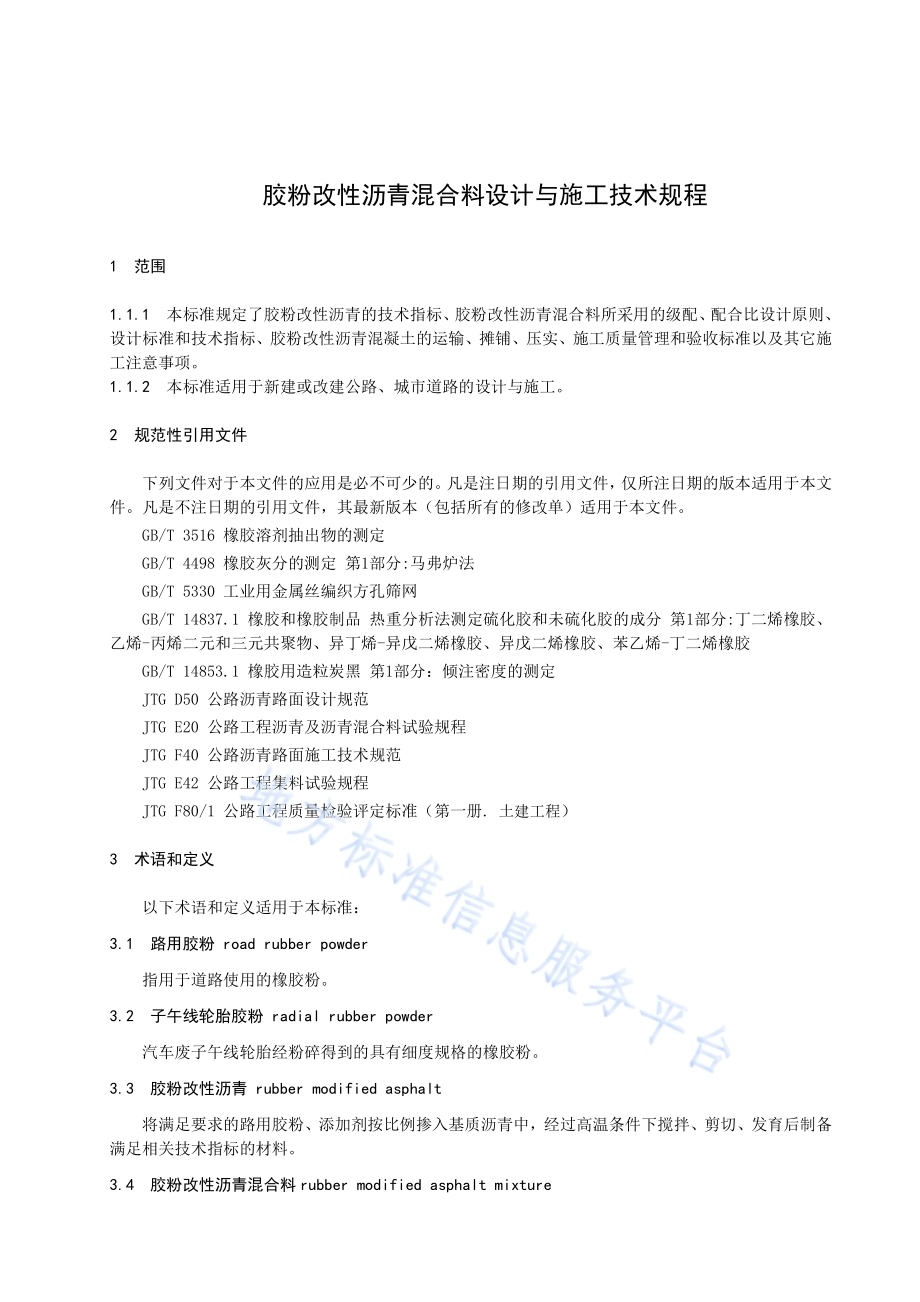

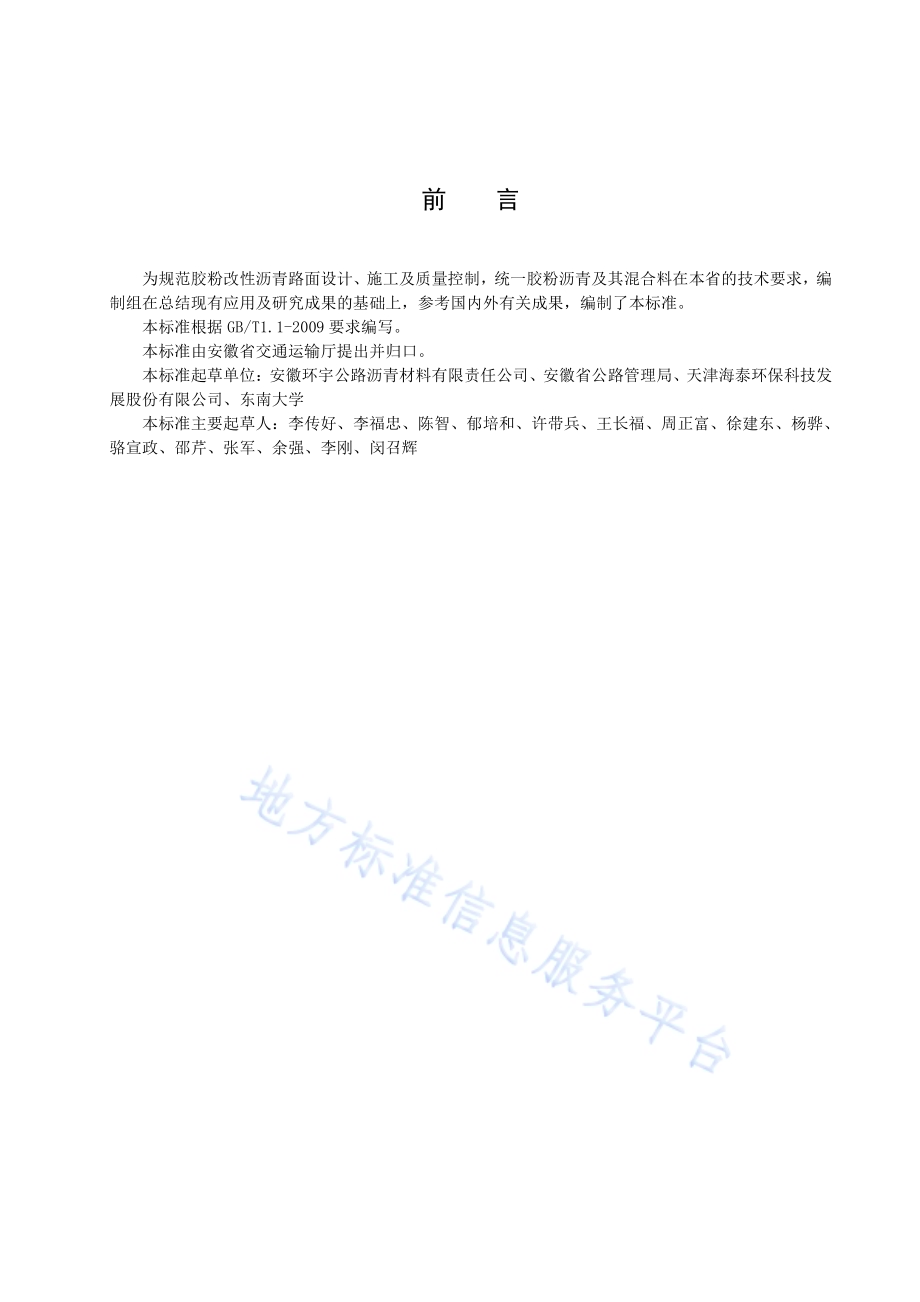

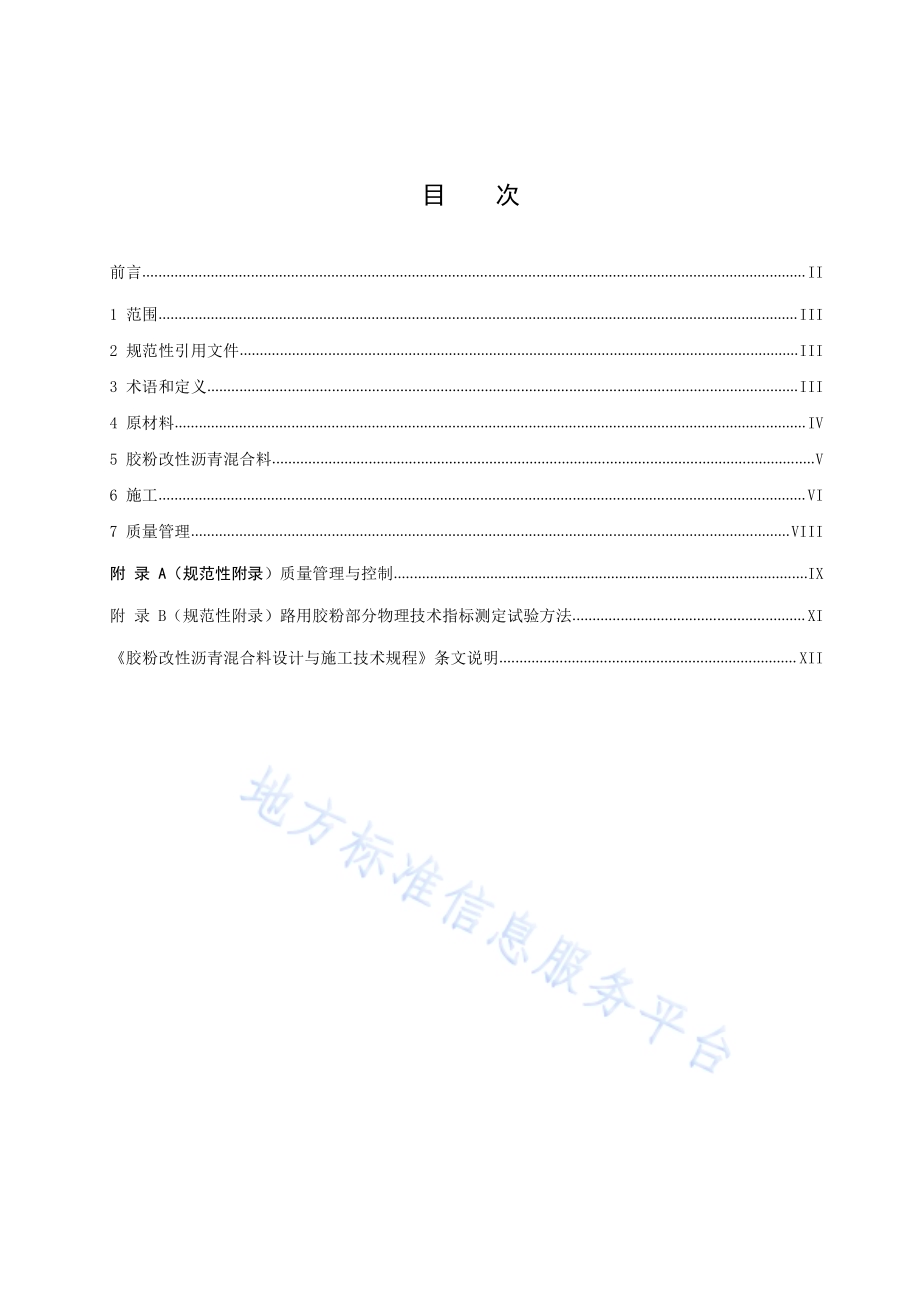

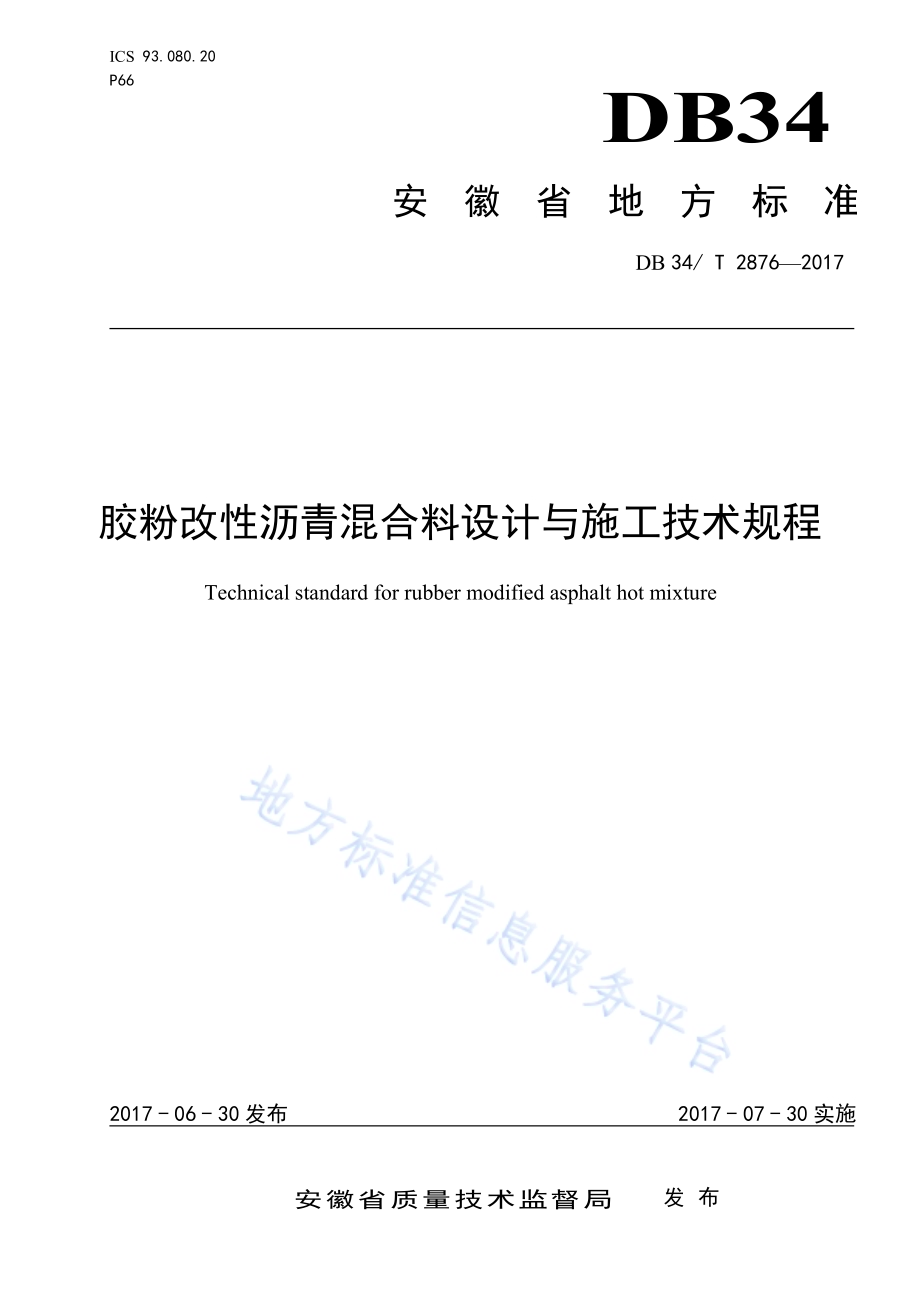

I C S 9 3.0 8 0.2 0P 6 6DB34安 徽 省 地 方 标 准D B 3 4/T 2 8 7 6 2 0 1 7胶粉 改性沥 青混合 料设计 与施工 技术规 程T e c h n i c a l s t a n d a r d fo r ru b b e r m o d i fi e d a s p h a l t h o t m i x t u re 2 0 1 7-0 6-3 0 发 布 2 0 1 7-0 7-3 0 实 施安 徽 省 质 量 技 术 监 督 局发 布目 次前 言.I I1 范 围.I I I2 规 范 性 引 用 文 件.I I I3 术 语 和 定 义.I I I4 原 材 料.I V5 胶 粉 改 性 沥 青 混 合 料.V6 施 工.V I7 质 量 管 理.V I I I附 录 A（规 范 性 附 录）质 量 管 理 与 控 制.I X附 录 B（规 范 性 附 录）路 用 胶 粉 部 分 物 理 技 术 指 标 测 定 试 验 方 法.X I 胶 粉 改 性 沥 青 混 合 料 设 计 与 施 工 技 术 规 程 条 文 说 明.X I I前 言为 规 范 胶 粉 改 性 沥 青 路 面 设 计、施 工 及 质 量 控 制，统 一 胶 粉 沥 青 及 其 混 合 料 在 本 省 的 技 术 要 求，编制 组 在 总 结 现 有 应 用 及 研 究 成 果 的 基 础 上，参 考 国 内 外 有 关 成 果，编 制 了 本标 准。本 标 准 根 据 G B/T 1.1-2 0 0 9 要 求 编 写。本 标 准 由 安 徽 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：安 徽 环 宇 公 路 沥 青 材 料 有 限 责 任 公 司、安 徽 省 公 路 管 理 局、天 津 海 泰 环 保 科 技 发展 股 份 有 限 公 司、东 南 大 学本 标 准 主 要 起 草 人：李 传 好、李 福 忠、陈 智、郁 培 和、许 带 兵、王 长 福、周 正 富、徐 建 东、杨 骅、骆 宣 政、邵 芹、张 军、余 强、李 刚、闵 召 辉胶 粉 改 性 沥 青 混 合 料 设 计 与 施 工 技 术 规 程1 范 围1.1.1 本 标 准 规 定 了 胶 粉 改 性 沥 青 的 技 术 指 标、胶 粉 改 性 沥 青 混 合 料 所 采 用 的 级 配、配 合 比 设 计 原 则、设 计 标 准 和 技 术 指 标、胶 粉 改 性 沥 青 混 凝 土 的 运 输、摊 铺、压 实、施 工 质 量 管 理 和 验 收 标 准 以 及 其 它 施工 注 意 事 项。1.1.2 本 标 准 适 用 于 新 建 或 改 建 公 路、城 市 道 路 的 设 计 与 施 工。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 3 5 1 6 橡 胶 溶 剂 抽 出 物 的 测 定G B/T 4 4 9 8 橡 胶 灰 分 的 测 定 第 1 部 分:马 弗 炉 法G B/T 5 3 3 0 工 业 用 金 属 丝 编 织 方 孔 筛 网G B/T 1 4 8 3 7.1 橡 胶 和 橡 胶 制 品 热 重 分 析 法 测 定 硫 化 胶 和 未 硫 化 胶 的 成 分 第 1 部 分:丁 二 烯 橡 胶、乙 烯-丙 烯 二 元 和 三 元 共 聚 物、异 丁 烯-异 戊 二 烯 橡 胶、异 戊 二 烯 橡 胶、苯 乙 烯-丁 二 烯 橡 胶G B/T 1 4 8 5 3.1 橡 胶 用 造 粒 炭 黑 第 1 部 分：倾 注 密 度 的 测 定J T G D 5 0 公 路 沥 青 路 面 设 计 规 范J T G E 2 0 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程J T G F 4 0 公 路 沥 青 路 面 施 工 技 术 规 范J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G F 8 0/1 公 路 工 程 质 量 检 验 评 定 标 准（第 一 册.土 建 工 程）3 术 语 和 定 义以 下 术 语 和 定 义 适 用 于 本 标 准：3.1 路 用 胶 粉 r o a d r u b b e r p o w d e r指 用 于 道 路 使 用 的 橡 胶 粉。3.2 子 午 线 轮 胎 胶 粉 r a d i a l r u b b e r p o w d e r汽 车 废 子 午 线 轮 胎 经 粉 碎 得 到 的 具 有 细 度 规 格 的 橡 胶 粉。3.3 胶 粉 改 性 沥 青 r u b b e r m o d i f i e d a s p h a l t将 满 足 要 求 的 路 用 胶 粉、添 加 剂 按 比 例 掺 入 基 质 沥 青 中，经 过 高 温 条 件 下 搅 拌、剪 切、发 育 后 制 备满 足 相 关 技 术 指 标 的 材 料。3.4 胶 粉 改 性 沥 青 混 合 料 r u b b e r m o d i f i e d a s p h a l t m i x t u r e由 胶 粉 改 性 沥 青 与 集 料 按 比 例 在 高 温 下 拌 和 形 成 的 混 合 材 料。4 原 材 料4.1 路 用 胶 粉4.1.1 宜 选 用 常 温 研 磨 粉 碎 的 子 午 线 胶 粉。4.1.2 宜 使 用 3 0 目 5 0 目 之 间 的 路 用 胶 粉。4.1.3 胶 粉 应 质 地 均 匀，不 应 含 有 目 测 可 见 的 木 屑、砂 砾、玻 璃 和 污 物 等 杂 质，胶 粉 中 的 纤 维 不 应 结团，且 不 应 有 呈 编 织 状 的 纤 维 颗 粒。4.1.4 物 理 技 术 指 标物 理 技 术 指 标 应 符 合 表 1 要 求。表 1 路 用 胶 粉 的 物 理 技 术 指 标项目筛余物%相对密度含水率%金属含量%纤维含量%技术指标 1 0 1.1 0 1.3 0 1 0.0 3 1试验方法 G B/T 1 9 2 0 8 J T G E 4 2-2 0 1 5 T 0 3 2 8 G B/T 1 9 2 0 8 本规范附录B.1 本规范附录B.24.1.5 化 学 技 术 指 标化 学 技 术 指 标 应 符 合 表 2 要 求。表 2 路 用 胶 粉 的 化 学 技 术 指 标项目 灰份%丙酮抽出物%炭黑含量%橡胶烃含量%技术指标 8 1 6 2 8 4 8试验方法 G B/T 4 4 9 8 G B/T 3 5 1 6 G B/T 1 4 8 3 7 G B/T 1 4 8 3 74.2 基 质 沥 青胶 粉 改 性 沥 青 所 用 的 基 质 沥 青 质 量 应 符 合 J T G F 4 0 规 定 的 技 术 标 准。4.3 胶 粉 改 性 沥 青4.3.1 胶 粉 改 性 沥 青 中 路 用 胶 粉 的 掺 量 宜 为 基 质 沥 青 质 量 的 1 5 2 5%。4.3.2 胶 粉 改 性 沥 青 的 有 关 技 术 指 标 应 符 合 表 3。表 3 胶 粉 改 性 沥 青 技 术 指 标试验项目 技术要求 试验方法针入度（2 5，1 0 0 g，5 s），（0.1 m m）4 0 8 0 J T G E 2 0-2 0 1 1 T 0 6 0 4软化点（环球法），（）5 5 J T G E 2 0-2 0 1 1 T 0 6 0 6延度（5，5 c m/m i n），（c m）1 0 J T G E 2 0-2 0 1 1 T 0 6 0 51 7 5 离析，软化点差，（）2.5 J T G E 2 0-2 0 1 1 T 0 6 0 61 7 5 旋转粘度（P a.s）1.0 4.0 J T G E 2 0-2 0 1 1 T 0 6 2 52 5 弹性恢复（%）5 5 J T G E 2 0-2 0 1 1 T 0 6 6 2闪点（）2 3 0 J T G E 2 0-2 0 1 1 T 0 6 3 3注1：旋转粘度标准试验方法用B r o o k f e l d 旋转粘度试验，并按照5 0%扭矩内插获得。注2：胶粉改性沥青取样时间为发育2 h，发育温度不低于1 8 0。4.4 集 料4.4.1 粗 集 料粗 集 料 应 符 合 J T G F 4 0 的 相 关 要 求。4.4.2 细 集 料细 集 料 应 符 合 J T G F 4 0 的 相 关 要 求。4.4.3 填 料填 料 应 符 合 J T G F 4 0 的 相 关 要 求。5 胶 粉 改 性 沥 青 混 合 料5.1 配 合 比 设 计 方 法5.1.1 胶 粉 改 性 沥 青 混 合 料 采 用 湿 拌 法 拌 合。5.1.2 胶 粉 改 性 沥 青 混 合 料 配 合 比 设 计，应 遵 循 J T G F 4 0 的 相 关 要 求。5.1.3 胶 粉 改 性 沥 青 混 合 料 改 性 沥 青 用 量 根 据 试 验 结 果 确 定。马 歇 尔 试 验 结 果 应 符 合 J T G F 4 0 的 相 关技 术 要 求。5.2 胶 粉 改 性 沥 青 混 合 料 矿 料 级 配 设 计胶 粉 改 性 沥 青 混 合 料 矿 料 级 配 设 计 应 符 合 J T G F 4 0 的 相 关 要 求。5.3 胶 粉 改 性 沥 青 混 合 料 设 计 指 标胶 粉 改 性 沥 青 混 合 料 设 计 方 法 应 符 合 J T G F 4 0 的 相 关 要 求5.4 胶 粉 改 性 沥 青 混 合 料 技 术 性 能5.4.1 高 温 稳 定 性进 行 胶 粉 改 性 沥 青 混 合 料 配 合 比 设 计 时，应 进 行 车 辙 试 验，以 检 验 沥 青 混 合 料 的 高 温 稳 定 性，高 温性 能 应 满 足 表 4 中 要 求。表 4 胶 粉 改 性 沥 青 混 合 料 高 温 性 能 要 求（单位：次/m m）交通量等级层位上面层 中面层 下面层轻交通，动稳定度 2 0 0 0 1 2 0 0 8 0 0中等交通，动稳定度 2 5 0 0 1 5 0 0 1 0 0 0重载交通，动稳定度（次/m m）3 0 0 0 2 5 0 0 1 5 0 0特重交通，动稳定度（次/m m）3 5 0 0 3 0 0 0 2 0 0 05.4.2 水 稳 定 性胶 粉 改 性 沥 青 混 合 料 水 稳 性 指 标 应 符 合 表 5 规 定。表 5 胶 粉 改 性 沥 青 混 合 料 水 稳 性 指 标指标 上面层 中、下面层残留稳定度，（%）8 5 8 0冻融劈裂强度比，（%）8 0 7 5沥青与石料的粘附性，(级)5 级 4 级5.4.3 低 温 性 能胶 粉 改 性 沥 青 混 合 料 的 低 温 弯 曲 试 验 的 破 坏 应 变 大 于2 5 0 0。6 施 工6.1 一 般 规 定6.1.1 胶 粉 改 性 沥 青 混 合 料 路 面 的 施 工 应 符 合 J T G F 4 0 的 有 关 规 定。6.1.2 胶 粉 改 性 沥 青 混 合 料 路 面 工 程 正 式 开 工 前，应 铺 筑 2 0 0 m 3 0 0 m 试 验 路 段，进 行 沥 青 混 合 料 的 试拌、试 铺 和 试 压 试 验，并 据 此 制 定 正 式 的 施 工 程 序。6.1.3 施 工 时 气 温 应 不 低 于 1 0、地 表 温 度 不 低 于 5，路 面 积 水 情 况 下 不 得 施 工。6.1.4 施 工 各 阶 段 施 工 温 度胶 粉 改 性 沥 青 路 面 施 工 各 阶 段 施 工 温 度应 参 照 表 6 使 用。表 6 胶 粉 改 性 沥 青 混 合 料 的 施 工 温 度 参 数（单位：）工序 控制温度 测量部位胶粉改性沥青加热温度 1 7 0 1 8 0 沥青加热罐矿料温度 1 8 5 1 9 5 热料提升机出料温度 1 7 5 1 8 5 运料车混合料运输到现场温度 1 7 0 运料车摊铺温度 正常施工 1 6 5 摊铺机低温施工 1 7 0 摊铺机开始碾压温度 正常施工 1 6 0 摊铺层内部低温施工 1 7 0 摊铺层内部碾压终了温度 1 1 0 碾压层内部开放交通 5 0 路表面贮料仓贮存温度 贮料过程中温度降低不超过 1 0 贮存罐与运料车6.2 材 料 储 存 与 运 输6.2.1 集 料拌 合 站 集 料 堆 放 场 地 应 清 洁、干 燥、地 基 稳 定、排 水 良 好、有 硬 质 铺 面，不 同 规 格 的 集 料 应 分 开 堆放。6.2.2 胶 粉 改 性 沥 青胶 粉 改 性 沥 青 应 按 规 定 的 技 术 要 求 进 行 生 产，不 符 合 要 求 的 不 得 使 用；胶 粉 改 性 沥 青 宜 边 制 备 边 使用，一 般 不 得 储 存 超 过 4 天，储 存 装 置 需 具 有 搅 拌 功 能。未 在 规 定 时 间 内 使 用 的，需 重 新 进 行 检 验，合格 后 方 可 使 用。6.3 胶 粉 改 性 沥 青 混 合 料 生 产6.3.1 生 产 胶 粉 改 性 沥 青 混 合 料 前 后 应 及 时 对 储 油 罐 和 输 油 管 道 进 行 清 理。6.3.2 胶 粉 改 性 沥 青 混 合 料 的 拌 和 参 照 普 通 沥 青 混 合 料 的 拌 和 工 艺，但 应 严 格 控 制 各 环 节 温 度。当 需要 改 变 生 产 条 件 或 生 产 方 法 时，应 通 过 试 验 确 定。6.3.3 胶 粉 改 性 沥 青 混 合 料 宜 随 拌 随 用，若 因 生 产 或 其 他 原 因 需 要 短 时 间 贮 存 时，贮 存 时 间 不 宜 超 过1 2 小 时，贮 存 期 间 温 降 不 应 超 过 1 0，且 不 得 发 生 结 合 料 老 化、滴 漏 以 及 粗 细 集 料 颗 粒 离 析。未 在 规定 时 间 内 使 用 时，应 予 废 弃。6.3.4 要 注 意 目 测 检 测 混 合 料 的 均 匀 性，及 时 分 析 异 常 现 象。如 混 合 料 有 无 花 白、冒 青 烟 和 离 析 等 现象。如 确 认 是 质 量 问 题，应 作 废 料 处 理 并 及 时 予 以 纠 正。相 关 人 员 应 熟 悉 混 合 料 的 外 观 特 征，应 对 突 发异 常 情 况 进 行 处 理。6.3.5 矿 料、胶 粉 改 性 沥 青 的 加 热 温 度 及 混 合 料 的 拌 合 温 度 应 执 行 表 6 规 定。6.4 胶 粉 改 性 沥 青 混 合 料 摊 铺6.4.1 胶 粉 改 性 沥 青 混 合 料 摊 铺 前 应 将 摊 铺 机 清 理 干 净，不 得 与 其 他 混 合 料 混 用。摊 铺 时，当 发 现 油斑 时，应 及 时 清 理 并 以 热 料 修 补、压 实。6.4.2 摊 铺 时 应 使 用 不 低 于 3 0 t 的 胶 轮 压 路 机 对 路 面 加 以 搓 揉。6.4.3 摊 铺 速 度 宜 控 制 在 1 3 m/m i n。当 发 现 混 合 料 出 现 明 显 的 离 析、波 浪、裂 缝、拖 痕 时，应 分 析原 因，予 以 消 除。6.4.4 热 拌 沥 青 混 合 料 的 最 低 摊 铺 温 度 应 符 合 表 6 的 规 定。每 天 施 工 开 始 阶 段 宜 采 用 较 高 温 度 的 混 合料。6.4.5 对 高 等 级 道 路，胶 粉 改 性 沥 青 混 合 料 的 松 铺 系 数 应 通 过 试 验 路 段 的 试 铺、试 压 确 定。对 于 低 等级 道 路 松 铺 系 数 可 通 过 试 验 路 确 定，宜 使 用 1.1 8 1.2 0。6.5 胶 粉 改 性 沥 青 混 合 料 压 实6.5.1 胶 粉 改 性 沥 青 混 合 料 的 压 实 应 根 据 路 面 宽 度、厚 度、胶 粉 改 性 沥 青 混 合 料 类 型、混 合 料 温 度、气 温、拌 和、运 输、摊 铺 能 力 等 条 件 综 合 确 定 压 路 机 数 量、质 量、类 型 以 及 压 路 机 的 组 合、编 队 等。6.5.2 压 路 机 应 以 慢 而 均 匀 的 速 度 碾 压，压 路 机 的 碾 压 速 度 应 符 合 表 7 的 规 定。压 路 机 的 碾 压 路 线 及碾 压 方 向 不 应 突 然 改 变 而 导 致 混 合 料 推 移。碾 压 区 的 长 度 应 大 体 稳 定，两 端 的 折 返 位 置 应 随 摊 铺 机 前 进而 推 进，横 向 不 得 在 相 同 的 断 面 上。表 7 压 路 机 碾 压 速 度（单位：k m/h）压路机类型初压 复压 终压适宜 最大 适宜 最大 适宜 最大钢筒式压路机 2 3 4 3 5 6 3 6 6轮胎压路机 2 3 4 3 5 6 3 6 8振动压路机2 3（静压或振动）3（静压或振动）3 4.5（振动）5（振动）3 6（静压）6（静压）7 质 量 管 理7.1 原 材 料 质 量 管 理7.1.1 胶 粉 改 性 沥 青 混 合 料 的 粗 集 料、细 集 料、矿 粉、沥 青(湿 拌 工 艺 的 基 质 沥 青)按 现 行 有 关 沥 青 路面 施 工 技 术 规 范 规 定 的 抽 检 项 目 和 频 度 进 行 检 查。7.1.2 胶 粉 沥 青 进 场 后 应 按 胶 粉 沥 青 中 胶 粉 掺 量 达 到 2 0 0 t 的 频 率 进 行 化 学 指 标 的 抽 检，并 按 每 车 或 者每 1 0 t 的 频 率 抽 检 物 理 指 标。7.2 施 工 质 量 管 理7.2.1 胶 粉 改 性 沥 青 混 合 料 施 工 面 层 指 标 控 制面 层 质 量 检 查：厚 度、平 整 度、宽 度、高 程、横 坡 度、压 实 度、横 向 偏 位、渗 水 系 数、构 造 深 度 和摩 擦 系 数、摊 铺 均 匀 性，同 时 还 应 进 行 构 造 深 度 和 摆 式 摩 擦 系 数 的 跟 踪 检 测。压 实 度 采 用 双 控 指 标，要 求 马 歇 尔 标 准 密 度 的 压 实 度 不 小 于 9 7%,最 大 理 论 密 度 压 实 度 为 9 3%9 7%。7.2.2 在 施 工 质 量 管 理 中 进 行 试 验 检 测 时 应 采 取 随 机 抽 样 的 方 法 取 样，对 试 验 检 测 数 据 应 进 行 统 计 分析，结 果 应 符 合 设 计 要 求。7.2.3 以 上 检 查 项 目、检 查 方 法、检 查 频 率 和 质 量 要 求 列 于 附 录 A.1 和 附 录 A.2，表 所 列 为 施 工 阶 段的 质 量 检 验 标 准，交 工 验 收 按 国 家 相 关 标 准 进 行。A A（规 范 性 附 录）质附 录 A(规 范 性 附 录)质 量 管 理 与 控 制表 A.1 规 定 了 胶 粉 改 性 沥 青 混 合 料 施 工 过 程 的 质 量 检 查 标 准。表 A.1 胶 粉 改 性 沥 青 混 合 料 施 工 过 程 的 质 量 检 查 标 准项目 检查频度及单点检验评价方法质量要求或允许偏差试验方法高速公路、一级公路其他等级公路混合料外观 随时观察集料粗细、均匀性、离析、油石比、色泽、冒烟、有无花白料、油团等各种现象目测拌合温度沥青、集料加热温度逐盘检测评定 符合本规程规定传感器自动检测、显示并打印混合料出厂温度逐车检测评定 符合本规程规定传感器自动检测、显示并打印，出厂时逐车按 T 0 9 8 1人工检测逐盘测量记录，每天取平均值评定符合本规程规定传感器自动检测、显示并打印矿料级配（筛孔）0.0 7 5 m m逐盘在线检测2%计算机采集数据计算 2.3 6 m m 5%4.7 5 m m 6%0.0 7 5 m m逐盘检查，每天汇总1 次取平均值评定1%J T G F 4 0 附录 G 总量检验 2.3 6 m m 2%4.7 5 m m 2%0.0 7 5 m m每台拌合机每天1-2 次，以2 个试样的平均值评定2%2%T 0 7 2 5 抽提筛分与标准级配比较的差2.3 6 m m 5%6%4.7 5 m m 6%7%沥青用量（油石比）逐盘在线监测 0.3%计算机采集数据计算每台拌合机每天1-2 次，以2 个试样的平均值评定0.3%0.4%T 0 7 2 5、T 0 7 2 1马歇尔试验：空隙率、稳定度、流值每台拌合机每天1-2 次，以4-6个试样的平均值评定符合本规程规定T 0 7 0 2、T 0 7 0 9、J T G F 4 0附录 B、附录 C浸水马歇尔试验 必要时（试件数同马歇尔试验）符合本规程规定 T 0 7 0 2、T 0 7 0 9车辙试验必要时（以3 个试件的平均值评定）符合本规程规定 T 0 7 1 9注：（1）单点检验是指试验结果以一组试验结果的报告值为一个测点的评价依据，一组试验（如马歇尔试验）有多个试样时，报告值得取法按公路工程沥青与沥青混合料试验规程的规定执行。（2）上述规范及附录均指公路沥青路面施工技术规范（J T J F 4 0-2 0 0 4）。表 A.2 规 定 了 胶 粉 改 性 沥 青 混 合 料 路 面 施 工 过 程 中 工 程 质 量 的 控 制 标 准。A.2 胶 粉 改 性 沥 青 混 合 料 路 面 施 工 过 程 中 工 程 质 量 的 控 制 标 准项目检查频度及单点检验评价方法质量要求或允许偏差试验方法高速公路、一级公路其他等级公路外观 随时表面平整密实，不得有明显轮迹、裂缝、推挤、油盯、油包等缺陷，且无明显离析目测接缝随时 紧密平整、顺直、无跳车 目测逐条缝检测评定 3 m m 5 m m T 0 9 3 1施工温度摊铺温度 逐车检验评定 符合规范规定 T 0 9 8 1碾压温度 随时 符合规范规定 插入式温度计实测厚度每一层次随时，厚度5 0 m m 以下厚度5 0 m m 以下设计值的5%设计值的8%设计值的8%设计值的1 0%施工时插入法量测松铺厚度及压实厚度每一层次1 个台班区段的平均值厚度5 0 m m 以下厚度5 0 m m 以下-3 m m-5 m m-J T G F 4 0 附录 G 总量检测总厚度 每2 0 0 0 m 2 一点单点评定 设计值的-5%设计值的-5%T 0 9 1 2上面层 每2 0 0 0 m 2 一点单点评定 设计值的-1 0%设计值的-1 0%压实度每2 0 0 0 m 2 检查一组逐个试件并计算平均值实验室标准密度的9 7%最大理论密度的9 3%试验段密度的9 9%T 0 9 2 4、T 0 9 2 2、J T G F 4 0 附录 E平整度（最大间隙）上面层 随时，接缝处单杆评定 3 m m 5 m m T 0 9 3 1中下面层 随时，接缝处单杆评定 5 m m 7 m m T 0 9 3 1平整度（标准差）上面层 连续测定 1.2 m m 2.5 m mT 0 9 2 3中面层 连续测定 2.8 m m下面层 连续测定 1.8 m m 3.0 m m基层 连续测定 2.4 m m 3.5 m m密度有侧石 检测每个断面 2 0 m m 2 0 m mT 0 9 1 1无侧石 检测每个断面 设计宽度 设计宽度纵断面高程 检测每个断面 1 0 m m 1 5 m m T 0 9 1 1横坡度 检测每个断面 0.3%0.5%T 0 9 1 1沥青层层面上的渗水系数每1 k m 不少于5 点，每3 点处取平均值3 0 0 M l/m i n T 0 9 7 1注：（1）表中厚度检测频度指高速公路和一级公路的钻孔频度，其他等级公路可酌情减少状况，且通常采用压实度钻孔试件测定。（2）压实度检测按规范附录 E 的规定执行，实验室密度是指与配合比设计相同方法成型的试件密度，以最大理论密度做标准密度时，由每天的矿料级配和油石比计算得到。（3）上述规范及附录均指公路沥青路面施工技术规范（J T G F 4 0）。附 录 B（规 范 性 附 录）路 用 胶 粉 部 分 物 理 技 术 指 标 测 定 试 验 方 法附 录 B.1：金 属 含 量 的 测 定 试 验 方 法金 属 含 量 的 测 定：随 机 抽 取 试 样 5 0 g(精 确 到 0.0 0 2 g)放 置 于 无 磁 性 的 平 坦 平 面 上，将 一 小 型 马 蹄 形磁 铁 放 在 样 品 上 6 0 秒 钟，然 后 用 毛 刷 清 除 马 蹄 形 磁 铁 上 的 吸 附 物，直 至 清 除 干 净 后 称 取 金 属 吸 附 物 的重 量（精 确 到 0.0 0 1 g），计 算 出 金 属 含 量 百 分 比。附 录 B.2：纤 维 含 量 的 测 定 试 验 方 法纤 维 含 量 的 测 定：将 制 备 好 的 样 品 倒 入 接 受 盘 中 盖 上 盖，准 备 筛 选。振 动 筛 选 后 接 受 盘 中 纤 维 会 形成 纤 维 球，将 聚 集 在 各 层 中 的 纤 维 置 于 平 板 玻 璃 板 上，晃 动 平 板，将 缠 裹 在 纤 维 球 中 的 细 胶 粉 去 除 后，称 量 纤 维 的 重 量（精 确 到 0.0 0 1 g），并 计 算 纤 维 的 百 分 比。胶 粉 改 性 沥 青 混 合 料 设 计 与 施 工 技 术 规 程 条 文 说 明1 范 围1.1 本 条 规 定 本 阐 述 了 胶 粉 改 性 沥 青 的 技 术 指 标、胶 粉 改 性 沥 青 混 合 料 所 采 用 的 级 配、配 合 比 设 计原 则、设 计 标 准 和 技 术 指 标、胶 粉 改 性 沥 青 混 凝 土 的 运 输、摊 铺、压 实、施 工 质 量 管 理 和 验 收 标 准以 及 其 它 施 工 注 意 事 项。1.2 本 条 规 阐 述 了 本 标 准 的 适 用 范 围。3 术 语 和 定 义3.2 为 了 保 证 废 胎 胶 粉 质 量 的 稳 定，本 标 准 强 调 使 用 来 自 于 废 汽 车 子 午 线 轮 胎 经 过 粉 碎 的 胶 粉，对于 其 他 来 源 的 废 橡 胶 胶 粉 不 属 于 本 标 准 的 技 术 范 围。国 内 外 对 于 较 粗 的 胶 粉 又 称 为 橡 胶 颗 粒，本 标准 为 了 统 一 术 语，统 称 为 胶 粉。3.3 一 般 来 说，胶 粉 沥 青 的 工 程 概 念 比 较 广 泛，凡 是 橡 胶 类 材 料 改 性 的 沥 青 均 可 广 义 称 为 橡 胶 改 性沥 青，如 S B S 改 性 沥 青、S B R 改 性 沥 青 等。本 标 准 主 要 指 胶 粉 与 沥 青 加 工 得 到 的 胶 粉 改 性 沥 青。胶 粉 沥 青 及 其 混 合 料 起 源 于 2 0 世 纪 4 0 年 代，由 于 其 制 备 工 艺 简 单，对 普 通 沥 青 混 合 料 起 到 了 一定 的 改 性 作 用。最 初 胶 粉 沥 青 混 合 料 多 采 用 干 法 制 备，干 法 制 备 工 艺 是 胶 粉 颗 粒 充 当 填 充 料 直 接 与沥 青 混 合 料 拌 合。研 究 发 现，干 法 制 备 胶 粉 沥 青 混 合 料 中，胶 粉 的 粒 径 较 大，改 性 的 效 果 较 差，且胶 粉 用 量 不 能 过 大。因 其 局 限 性，并 未 被 大 量 产 用。6 0 年 代 提 出 湿 法，湿 法 分 成 两 个 阶 段：第 一 阶段 是 直 接 将 胶 粉 掺 加 到 沥 青 中，适 当 搅 拌 溶 胀 发 育 而 成，此 处 称 为 早 期 湿 法；第 二 阶 段 是 胶 粉 掺 加沥 青 中，通 过 剪 切 溶 胀 发 育 而 成，此 处 称 为 后 期 湿 法。早 期 湿 法 采 用 的 胶 粉 颗 粒 稍 小，且 与 沥 青 发 生 了 反 应，改 变 了 沥 青 的 性 质，增 加 了 沥 青 的 粘 度，但 其 胶 粉 还 是 以 颗 粒 的 形 式 存 在 于 混 合 料 之 中，混 合 料 级 配 宜 选 用 断 级 配 材 料，但 存 在 缺 陷。因 此，后 期 湿 法 开 始 被 大 力 发 展。后 期 湿 法 是 将 胶 粉 掺 入 沥 青 之 中，然 后 通 过 剪 切 作 用，适 当 的 减 少 胶 粉颗 粒，后 期 湿 法 制 备 的 胶 粉 沥 青 中 胶 粉 颗 粒 被 分 散 的 较 小，与 沥 青 发 生 溶 胀 作 用 更 为 显 著，研 究 表明，经 过 后 期 湿 法 制 备 的 胶 粉 沥 青 进 一 步 增 大 了 沥 青 的 粘 度，这 为 工 程 中 要 求 高 粘 度 沥 青 的 情 况 提供 了 便 利；另 一 方 面，由 于 胶 粉 被 剪 切 分 散，溶 于 沥 青 的 胶 粉 量 增 加 到 了 1 5%左 右，进 一 步 提 高 了胶 粉 沥 青 的 经 济 性。此 时，胶 粉 不 再 以 填 料 的 身 份 存 在 于 混 合 料 之 中，而 是 起 到 了 一 定 的 改 性 效 果。目 前，胶 粉 沥 青 的 研 究 主 要 向 着 胶 粉 与 沥 青 完 全 融 合 的 胶 粉 改 性 沥 青 发 展。胶 粉 改 性 沥 青 与 胶粉 沥 青 显 然 有 本 质 的 区 别，胶 粉 改 性 沥 青 是 将 胶 粉 与 沥 青 混 合 后，添 加 一 定 量 的 助 剂，并 通 过 充 分研 磨、发 育 与 溶 胀，胶 粉 颗 粒 完 全 溶 于 沥 青 之 中。胶 粉 改 性 沥 青 具 有 以 下 的 特 征 与 优 势。（1）胶 粉 改 性 沥 青 并 不 丧 失 胶 粉 沥 青 的 各 项 优 势，如 较 好 的 高 低 温 性 能，较 低 的 温 度 敏 感 性，由 于 轮 胎 中 的 抗 氧 剂 提 高 了 道 路 抗 老 化、抗 氧 化 能 力，具 有 较 好 的 环 境 保 护 及 节 约 自 然 资 源 的 特 点。（2）胶 粉 与 沥 青 有 更 好 的 相 容 性，增 加 了 胶 粉 在 沥 青 中 的 掺 入 量，可 达 到 2 5%左 右，使 胶 粉 的用 量 进 一 步 提 高；（3）由 于 胶 粉 改 性 沥 青 具 有 一 定 的 储 存 稳 定 性，因 此，该 材 料 可 以 工 厂 化 制 备；（4）与 上 述 湿 法 最 大 不 同 之 处 在 于，采 用 胶 粉 改 性 沥 青 的 混 合 料 集 料 级 配 可 以 采 用 连 续 密 级配，用 油 量 基 本 上 与 普 通 重 交 沥 青 或 S B S 改 性 沥 青 相 当，具 有 较 大 的 经 济 性。目 前，我 国 部 分 省 份 制 定 相 关 规 程 或 规 范 多 针 对 胶 粉 沥 青 材 料。本 标 准 条 文 说 明 中 所 引 用 我 国部 分 省 份 胶 粉 沥 青 的 标 准 如 下。公 路 工 程 废 胎 胶 粉 沥 青（国 标，J T/T 7 9 8-2 0 1 1）北 京 市 废 胎 胶 粉 沥 青 及 混 合 料 设 计 施 工 技 术 指 南（北 京 市，2 0 0 6.1 2）天 津 市 废 轮 胎 胶 粉 改 性 沥 青 路 面 技 术 规 程（天 津 市，D B/T 2 9-1 6 1-2 0 0 6）断 级 配 橡 胶 沥 青 混 合 料（A R-A C-1 3）施 工 指 南（江 苏 省，江 苏 省 交 通 科 学 研 究 院 主 编，2 0 0 5.1 1）废 轮 胎 橡 胶 沥 青 及 混 合 料 技 术 标 准（河 北 省，D B 1 3/T 1 0 1 3-2 0 0 9）橡 胶 沥 青 路 面 设 计 施 工 技 术 规 范（江 西 省，D B 3 6/T-2 0 1 3）4 原 材 料4.1 胶 粉4.1.1 本 条 规 定 了 路 用 胶 粉 的 生 产 材 料 选 择。对 于 斜 交 轮 胎 来 说，其 天 然 橡 胶 含 量 在 2 0%4 0%，丁 苯 橡 胶 含 量 在 4 5%8 0%，顺 丁 橡 胶 含 量 在0%1 5%。而 子 午 胎 天 然 橡 胶 含 量 高 达 7 0%，丁 苯 橡 胶 和 顺 丁 橡 胶 只 占 到 1 0%左 右。天 然 橡 胶 含 量 的不 同，对 沥 青 橡 胶 的 性 质 影 响 很 大。一 般 认 为，增 加 天 然 橡 胶 含 量，可 以 加 快 沥 青 橡 胶 反 应 速 度，增 加 沥 青 橡 胶 粘 附 性。子 午 线 轮 胎 的 帘 布 层 数 一 般 可 比 普 通 斜 交 胎减 少 约 4 0%5 0%，胎 体 较 柔 软,帘 线 在 圆 周 方 向 上只 靠 橡 胶 联 系，因 此，为 了 承 受 行 驶 时 产 生 的 较 大 切 向 力，子 午 线 胎 具 有 若 干 层 帘 线 与 子 午 断 面 呈大 角 度（交 角 为 7 0 7 5）、高 强 度、不 易 拉 伸 的 周 向 环 形 的 类 似 缓 冲 层 的 带 束 层。带 束 层 通 常采 用 强 度 较 高、拉 伸 变 形 很 小 的 织 物 帘 布(如 玻 璃 纤 维、聚 酰 胺 纤 维 等 高 强 度 材 料)或 钢 丝 帘 布 制 造。4.1.2 本 条 规 定 了 路 用 胶 粉 的 规 格。国 内 大 多 数 废 轮 胎 胶 粉 目 数 分 类 标 准 均 参 照 英 国B S 2 9 5 5 标 准，依 据 此 标 准，我 国 废 胎 胶 粉 按 细度 分 为 3 种 规 格：1）粗 胶 粉，粒 度 在 4 0 目 以 下（粒 径 0.4 2 5 m m 以 上）；2）细 胶 粉，粒 度 在 4 0 8 0 目 之 间（粒 径 0.4 2 5 m m 0.1 8 0 m m 之 间）；3）微 细 胶 粉，粒 度 在 8 0 2 0 0 目 之 间（粒 径 0.1 8 0 m m 0.0 7 5 m m 之 间）。我 国 废 胎 胶 粉 的 生 产 多 以 目 数 作 为 粗 细 的 标 准，为 了 便 于 统 一，使 用 方 便，路 用 废 胎 胶 粉 也 以目 数 为 标 准。目 数 是 一 个 相 对 比 较 集 中 的 级 配 范 围。在 实 际 使 用 过 程 中，可 以 使 用 单 一 目 数 的 胶 粉，也 可 将 2 3 级 不 同 目 数 的 胶 粉 搭 配 使 用。一 般 来 说，胶 粉 越 细 胶 粉 改 性 沥 青 的 弹 性 恢 复 越 好，但 试 验 路 段 实 施 过 程 发 现 随 着 胶 粉 目 数 的增 加，粒 径 减 小，颗 粒 间 的 成 团 现 象 越 来 越 突 出，直 接 影 响 胶 粉 在 沥 青 中 的 分 散 程 度。此 外，胶 粉颗 粒 较 粗，则 低 温 性 能 影 响 较 大，弹 性 恢 复 损 失 也 较 大。在 满 足 使 用 性 能 要 求 的 前 提 下，平 衡 性 能与 经 济 之 间 关 系，结 合 试 验 路 段 实 施，推 荐 选 用3 0 目 5 0 目 胶 粉。4.1.4 路 用 胶 粉 物 理 技 术 指 标本 标 准 对 路 用 胶 粉 的 规 定 如 表 1。规 定 胶 粉 密 度，对 胶 粉 中 成 分 有 一 定 控 制 作 用，同 时 控 制 密 度可 以 减 少 在 胶 粉 改 性 沥 青 加 工 中 胶 粉 的 上 浮 或 下 沉，保 证 胶 粉 改 性
