开放式循环木质平托盘通用技术要求DB37／T 3550-2019.pdf

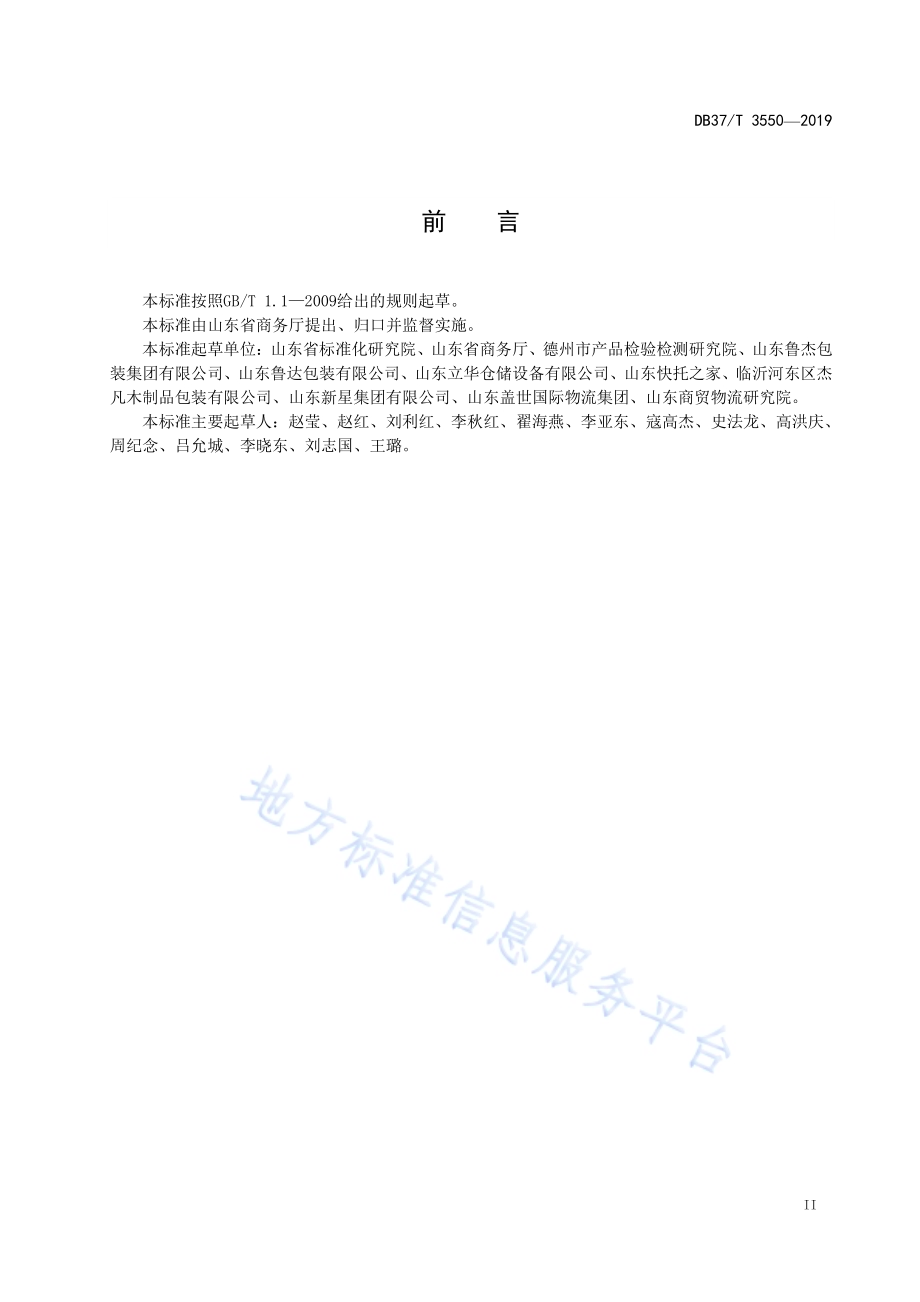

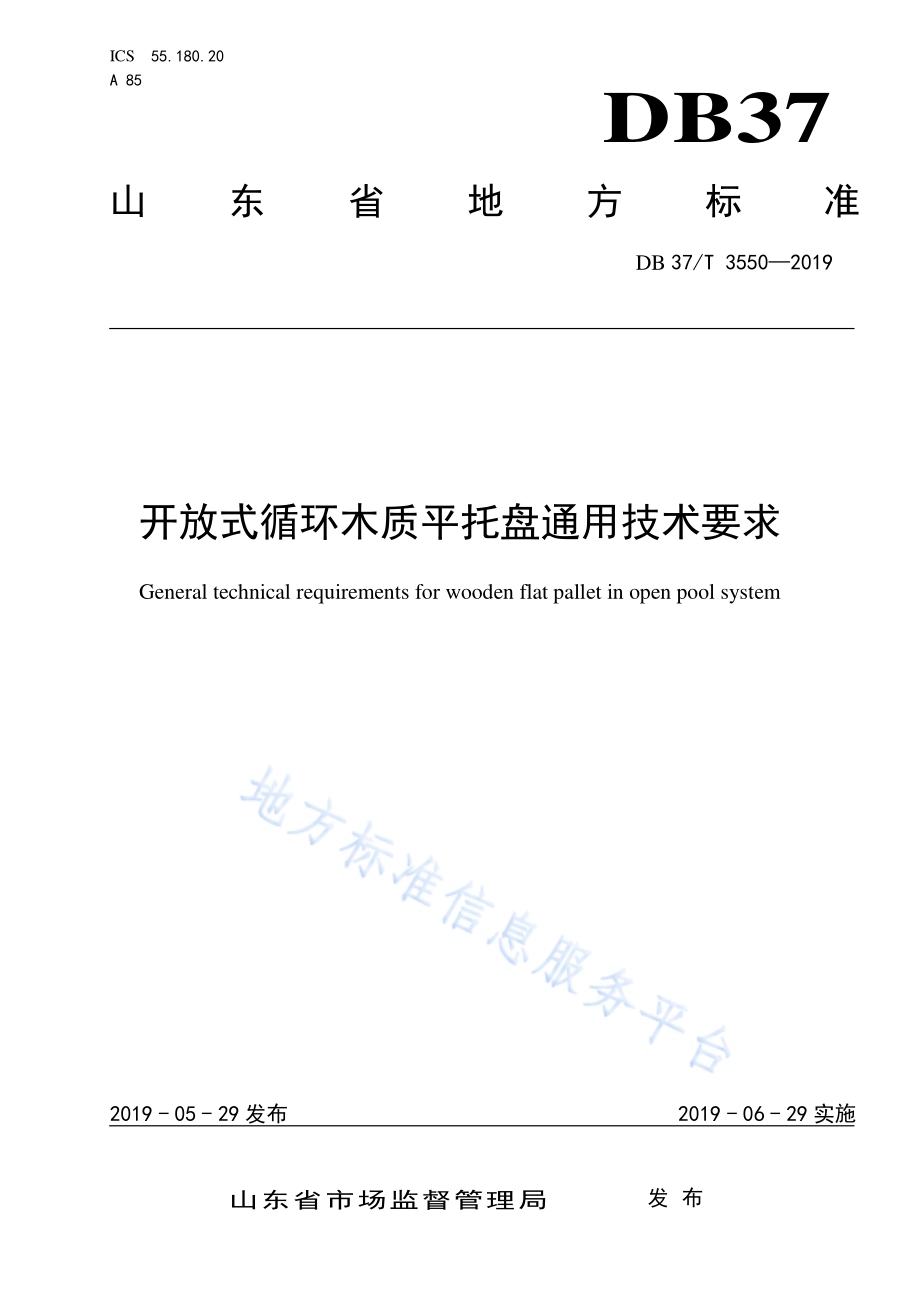

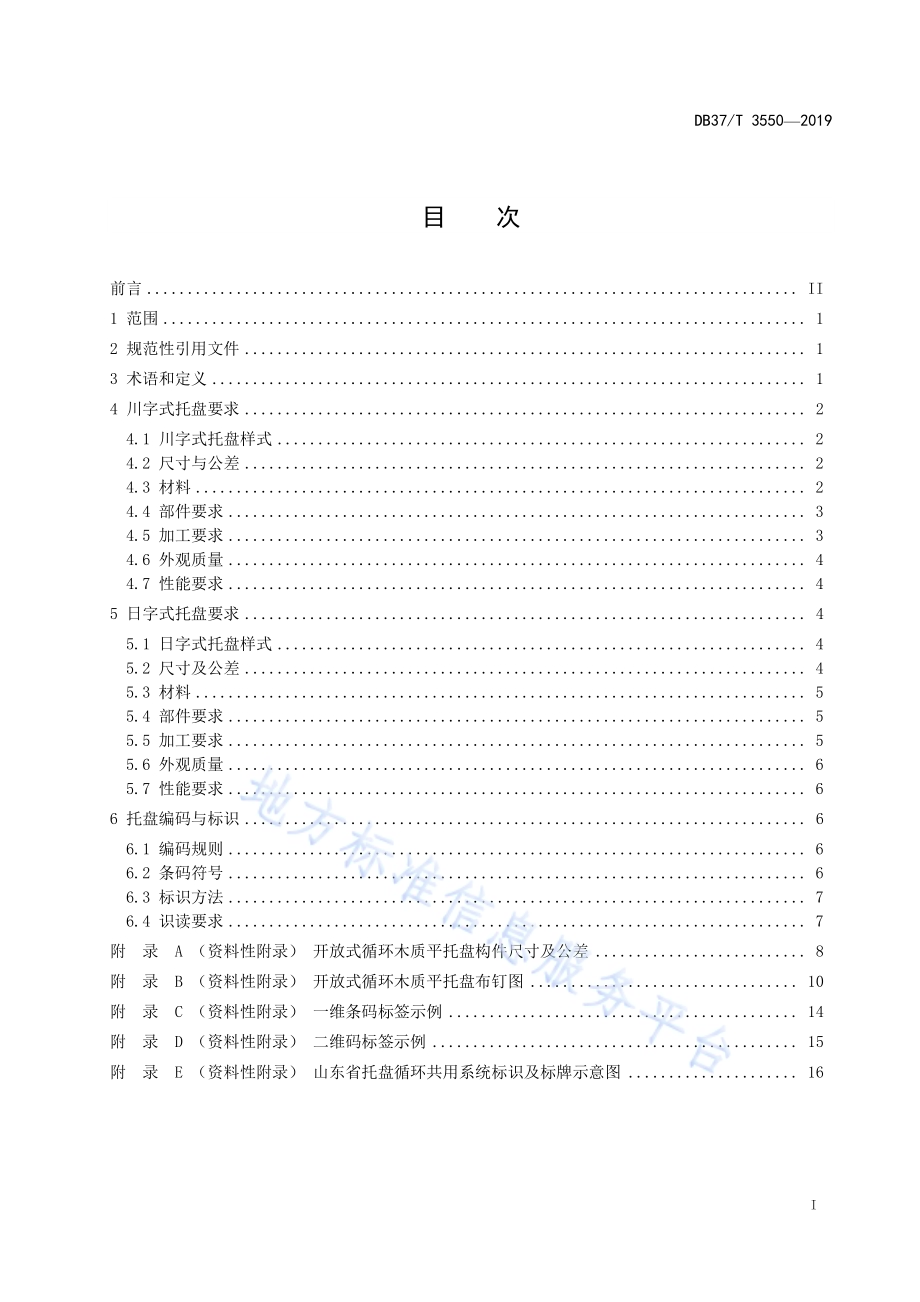

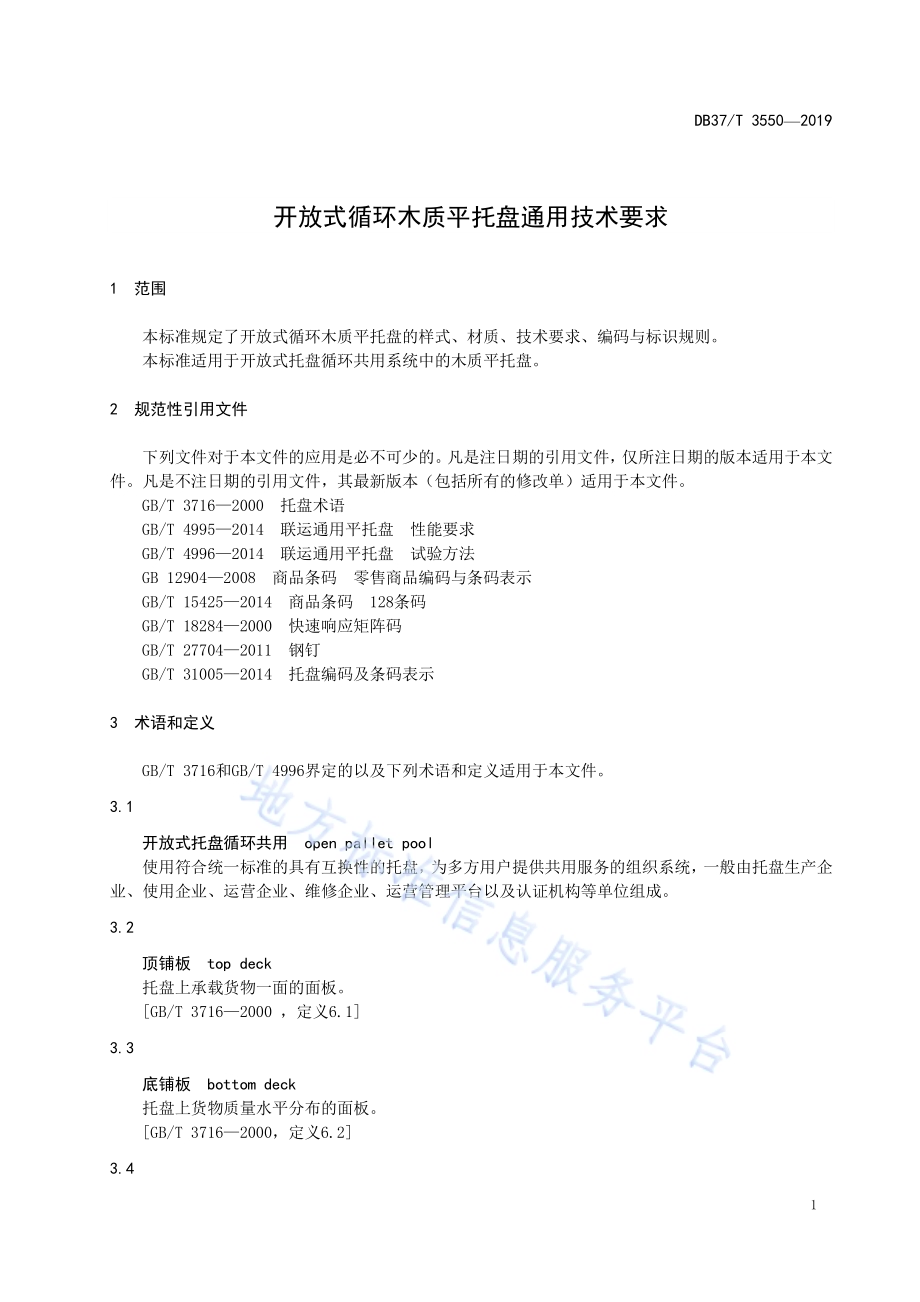

ICS 55.180.20 A 85 DB37 山东省 地 方 标 准 DB 37/T 35502019 开放式循 环木质平 托盘通用 技术要求 General technical requirements for wooden flat pallet in open pool system 2019-05-29 发布 2019-06-29 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3550 2019 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 川字式托盘要求.2 4.1 川字式托盘样式.2 4.2 尺寸与公差.2 4.3 材料.2 4.4 部件要求.3 4.5 加工要求.3 4.6 外观质量.4 4.7 性能要求.4 5 日字式托盘要求.4 5.1 日字式托盘样式.4 5.2 尺寸及公差.4 5.3 材料.5 5.4 部件要求.5 5.5 加工要求.5 5.6 外观质量.6 5.7 性能要求.6 6 托盘编码与标识.6 6.1 编码规则.6 6.2 条码符号.6 6.3 标识方法.7 6.4 识读要求.7 附 录 A（资料性附录）开放式循环木质平托盘构件尺寸及公差.8 附 录 B（资料性附录）开放式循环木质平托盘布钉图.10 附 录 C（资料性附录）一维条码标签示例.14 附 录 D（资料性附录）二维码标签示例.15 附 录 E（资料性附录）山东省托盘循环共用系统标识及标牌示意图.16 DB37/T 3550 2019 II 前 言 本标准按照GB/T 1.12009给出的规则起草。本标准由山东省商务厅提出、归口并监督实施。本标准起草单位：山东省标准化研究院、山东省商务厅、德州市产品检验检测研究院、山东鲁杰包装集团有限公司、山东鲁达包装有限公司、山东立华仓储设备有限公司、山东快托之家、临沂河东区杰凡木制品包装有限公司、山东新星集团有限公司、山东盖世国际物流集团、山东商贸物流研究院。本标准主要起草人：赵莹、赵红、刘利红、李秋红、翟海燕、李亚东、寇高杰、史法龙、高洪庆、周纪念、吕允城、李晓东、刘志国、王璐。DB37/T 3550 2019 1 开 放式循 环木质平 托盘通 用技术要 求 1 范围 本标准规定了开放式循环木质平托盘的样式、材质、技术要求、编码与标识规则。本标准适用于开放式托盘循环共用系统中的木质平托盘。2 规范性 引用 文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 37162000 托盘术语 GB/T 49952014 联运通用平托盘 性能要求 GB/T 49962014 联运通用平托盘 试验方法 GB 129042008 商品条码 零售商品编码与条码表示 GB/T 154252014 商品条码 128条码 GB/T 182842000 快速响应矩阵码 GB/T 277042011 钢钉 GB/T 310052014 托盘编码及条码表示 3 术语和 定义 GB/T 3716和GB/T 4996界定的以及下列术语和定义适用于本文件。3.1 开放式 托盘 循环 共用 open pallet pool 使用符合统一标准的具有互换性的托盘，为多方用户提供共用服务的组织系统，一般由托盘生产企业、使用企业、运营企业、维修企业、运营管理平台以及认证机构等单位组成。3.2 顶铺板 top deck 托盘上承载货物一面的面板。GB/T 37162000，定义6.1 3.3 底铺板 bottom deck 托盘上货物质量水平分布的面板。GB/T 37162000，定义6.2 3.4 DB37/T 3550 2019 2 垫块 block 连接底铺板和纵梁板的短柱体（其断面为矩形），用以支承铺板并构成叉车和托盘搬运车进叉的叉孔。3.5 纵梁板 stringerboar 连接垫块和顶铺板的水平件。4 川字式 托盘 要求 4.1 川字式 托盘 样式 托盘平面尺寸为1 200 mm1 000 mm，四向进叉、单面使用，紧密对接边板，纵梁板与底铺板同方向，底铺板结构为川字型平托盘（简称“川字式托盘”），川字式托盘结构示意图见图1。图1 川字式 托盘 结构 示意 图 4.2 尺寸与 公差 托盘整体与各类型部件的尺寸及公差要求见表1，每个组成部件的尺寸及公差图见附录A。表1 各部件 尺寸 及公 差要 求 名称（mm）标准+公差（mm）长 宽 高 托盘（1 2001 000144）12002 10002 144（0，+4）顶铺板（宽）(1 20014522)12002 1452 22（-1，+2）顶铺板（窄）(1 20010022)12002 1002 22（-1，+2）纵梁板(1 00014522)10002 1452 22（-1，+2）底铺板(1 20014522)12002 1452 222 垫块(14514578)1452 1452 78（0，+4）4.3 材料 DB37/T 3550 2019 3 4.3.1 木材 4.3.1.1 木材树种。要求为美国南方松、铁杉、花旗松、落叶松、辐射松、云杉、赤松、樟子松、白松。辐射松仅用于顶铺板和垫块。4.3.1.2 含水率。托盘应经过烘干、熏蒸或热处理，加盖 IPPC标识，任一基准点的水分不能超过 22%。4.3.2 托盘布 钉 托盘钉的规格与使用数量见表2。表2 盘钉的 规格 与使 用数 量 序号 规格（mm）布钉方式 使用部位 数量（个）1 P 3.290 HW 连接木块、纵梁、外侧面板的钉接 27 2 P 3.270 HW 连接木块和外侧底板的钉接 27 3 P 3.240 HW 不钉入纵梁底面连接纵梁和面板的的钉接 36 合计-90 4.4 部件要 求 4.4.1 托盘的顶铺板、纵梁板、垫块及底铺板应为整块锯材。每个托盘由7 块顶铺板、3 块纵梁板、9个垫块（外垫块6个，内垫块 3个）和3块底铺板构成。具体尺寸见 4.2。4.4.2 部件用木材质量。托盘各部件用木材质量规定如下：a)腐木或树皮。托盘不得有腐木或树皮；b)活节。沿宽度方向，活节不应超过板材宽度的1/3；c)死节。纵梁板上死节的最大尺寸不应超过20 mm，其他部件死节的最大尺寸不应超过 30 mm；d)树心。树心不应外露于托盘表面；e)孔洞（含虫眼）：1)不应有非边缘孔洞；2)纵梁板不应有边缘孔洞，整个托盘边缘孔洞不得超过 2 个，且孔洞直径不得超过 30 mm。f)平整度。托盘表面无明显凹凸不平；g)裂纹：1)顶铺板/底铺板：开裂的长度沿长度方向不应超过 70 mm，沿宽度方向不应超过 2 mm；2)垫块：裂纹长度不超过开裂方向的 1/4（注：垫块端头由于自然原因出现的细微放射性裂纹不在此范围）；3)纵梁板：端头裂纹不应延伸到第二块顶铺板可视处；非端头裂纹要求参照 4.4.2.7 a）执行。h)部件缺损。一个托盘的部件缺损不应超过2个，且缺损应符合以下要求：1)顶铺板/底铺板：缺损后板条宽度最小尺寸不应小于板条的宽度尺寸及公差要求；2)纵梁板：不应有缺损；3)垫块：不应有缺损。4.5 加工要 求 4.5.1 钉接 DB37/T 3550 2019 4 4.5.1.1 钉子需按一致的位置垂直钉入，上下两侧钉子的位置应相反。4.5.1.2 钉子须与木板或木块的边缘保持至少 20 mm的距离；对于生产时带有空洞的木片块，钉子距离空洞的距离至少要有 20 mm；钉入木板表面的钉头距离表面的距离不能超过3 mm。4.5.1.3 要求无露钉、无漏钉；在纵梁下侧突出的部分背面折弯回头。4.5.1.4 木板或木块上无可见明显的裂纹。4.5.2 布钉方 式 川字式托盘布钉方式详见附录B。4.5.3 倒棱 边角切角的长度斜侧应该为24 mm(-3,+6)，切角的角度为455度。4.5.4 垫块位 置尺 寸 1 200 mm方向垫块的中心基准位置应在527.52 mm范围内，托盘1 000 mm方向中间垫块的基准位置应在427.52 mm范围内。4.6 外观质 量 托盘板面要求平整、无污染、无影响使用的毛刺以及无机械损伤。4.7 性能要 求 托盘的额定载荷（R）为1.25 t，应满足GB/T 4995中规定的抗弯试验、叉举试验、垫块或纵梁抗压试验、堆码试验、底铺板抗弯试验、角跌落试验等各项性能要求。5 日字式 托盘 要求 5.1 日字式 托盘 样式 托盘平面尺寸为1 200 mm1 000 mm，四向进叉、单面使用，紧密对接边板，底板结构为日字型平托盘（简称“日字式托盘”），日字式托盘结构示意图见图2。图2 日字式 托盘 结构 示意 图 5.2 尺寸及 公差 DB37/T 3550 2019 5 日字式托盘整体与各类型部件的尺寸及公差要求见表3，每个组成部件的尺寸及公差见附录A。表3 日字式 托盘 中各 部件 尺寸 及公差 要求 名称（mm）标准+公差（mm）长 宽 高 托盘（1 2001 000156）1 200（-5，+3）1 000（-5，+3）156（-1，+4）顶铺板(1 0009020)1 000（-3，+3）902 20（0，+2）纵梁板(1 2009023)1 200（-3，+3）902 23（0，+2）底铺板（窄）(1 0009023)9602 902 23（0，+2）底铺板（宽）(1 00010023)1 000（-3，+3）1202 23（0，+2）大垫块(1609090)2002 902 901 小垫块(1209090)1502 902 901 5.3 材料 5.3.1 木材 5.3.1.1 木材树种。要求为美国南方松、铁杉、花旗松、落叶松、辐射松、云杉、赤松、樟子松、白松。辐射松仅用于顶铺板和垫块。5.3.1.2 含水率。托盘应经过烘干、熏蒸或热处理，加盖 IPPC标识，任一基准点的水分不能超过 22%。5.3.2 托盘钉 托盘钉要求使用型号为Q235钢材，表面进行乙烯基防锈漆涂层处理，性能指标应符合GB/T 277042011的要求；川字式托盘钉的规格与使用数量见表4规定。表4 托盘钉 的规 格及 使用 数量 序号 规格 布钉方式 使用部位 数量（个）1 P 2.6850.8 HW 顶铺板与纵梁板的钉接 36 2 P 2.8763.5 HW 底铺板与垫块的钉接 39 3 P 3.0576.2 HW 纵梁板、顶铺板与垫块的钉接 39 合计-114 5.4 部件要 求 5.4.1 托盘的顶铺板、纵梁板、垫块及底铺板应为整块锯材。日字式托盘每个托盘由 11块顶铺板、3块纵梁板、9个垫块（大垫块 6 个，小垫块3个）和5 块底铺板（宽板 2 块，窄板3块）构成,具体尺寸见5.2。5.4.2 部件用木材质量。要求见4.4.2。5.5 加工要 求 5.5.1 钉接 钉接时，要求无露钉、无漏钉；在板材背面伸出的钉尖应在板材背面折弯回头；钉帽埋入板材的深度不应超过3 mm。DB37/T 3550 2019 6 5.5.2 布钉方 式 日字式托盘布钉方式详见附录B。5.5.3 倒棱 托盘的四周角部不必进行角部倒棱，有需要时，可由供需双方商定。底铺板应进行局部倒棱，局部倒棱尺寸为10 mm45。5.5.4 平面对 角线 托盘平面两对角线长度之差不应超过10 mm。5.5.5 垫块尺 寸位 置 托盘1 200 mm方向垫块的中心基准位置应在5255 mm范围内，托盘1 000 mm方向中间垫块的基准位置应在4555 mm范围内。5.6 外观质 量 托盘板面要求平整、无污染、无影响使用的毛刺以及无机械损伤。5.7 性能要 求 托盘的额定载荷（R）为1.25t，应满足GB/T 4995中规定的抗弯试验、叉举试验、垫块或纵梁抗压试验、堆码试验、底铺板抗弯试验、角跌落试验等各项性能要求。6 托盘编 码与 标识 6.1 编码规 则 开放式循环木质平托盘的编码规则参照GB/T 310052014中4.1规定的代码结构三，具体要求如下：a)应用标识符（AI）为 8003；b)托盘编码的填充位以 0 表示；厂商识别代码 N1N9 由 9 位数字表示，不足 9 位的在末尾以 0补足，厂商识别代码需向中国物品编码中心申请取得；N10 取值为 0；N11 和 N12 为托盘的具体种类，本标准中以 01代表川字式托盘，02代表日字式托盘；c)校验码 N13为 1 位数字，用于检验整个编码的正误，校验码的计算方法见 GB 129042008的附录B；d)系列号编码结构分配规则。X1 和 X2 为托盘生产年份；X3表示托盘生产月份，取值为 1-6，每两个月取一个数值，以1表示1月和 2 月生产，以2表示3 月和 4月生产,以此类推；X4X10为托盘顺序号。编码结构见表 5。表5 开放式 循环 木质 平托 盘的 编码结 构 应用标识符（AI）可重复使用托盘编码 系列号 填充位 厂商识别代码 托盘种类代码 校验码 8003 0 N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 N13 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 6.2 条码符 号 DB37/T 3550 2019 7 开放式循环木质平托盘的编码可采用一维条码、二维码和射频标签表示。采用一维条码表示时应符合GB/T 15425的规定，一维条码样式见附录C；采用二维码表示时应符合GB/T 18284的规定，二维码样式见附录D；采用射频标签表示时应符合GB/T 31005的规定。6.3 标识方 法 6.3.1 系统标 识 在1 200 mm方向对角的外立面标记循环共用系统标识，标识的具体图案位置见附录E。宜采用烫印、热转印等方式进行标识的印制，要求印记入木完整、准确、清晰、无毒、防水、不褪色。6.3.2 标牌 6.3.2.1 标牌图案由托盘编码的数字表示、一维条码、二维码和循环共用系统标识组成。6.3.2.2 标牌材质应满足抗磨损、防水等要求。6.3.2.3 在日字底托盘1 200 mm方向对角的外立面进行标牌安装。6.3.2.4 在川字底托盘1 000 mm方向对角的外立面进行标牌安装。6.3.2.5 标牌安装应不超出垫块外廊，不易被挤压、拆卸、擦碰和跌落等，且不影响托盘结构和完整性。6.3.2.6 标牌具体图案及安装示意图见附录 E。6.3.3 IPPC 标识 在1 200 mm方向对角的外立面标记IPPC标识，标识的具体图案位置见附录E。6.4 识读要 求 应在各种工况下对托盘一维条码、二维码进行识读测试，确保识读结果准确无误。可使用手持移动设备或固定设备完成识读作业。DB37/T 3550 2019 8 A A 附 录 A（资料 性附 录）开放式 循环 木质 平托 盘构 件尺寸 及公 差 A.1 1 200 mm1 000 mm 川字 式托盘 构件 尺寸 及公 差 1 200 mm1 000 mm川字式托盘构件尺寸及公差示意图详见图A.1。单位为毫米 1 4 4(0,+4)1 4 51 4 5 21 4 5 2 7 8(0,+4)2 2(-1,+2)2 2(-1,+2)2 2(-1,+2)1 4 5 21 2 0 0 2 a)川字 式托 盘1200mm 方 向 的构件 尺寸 及公 差 1 0 0 0 21 0 0 21 0 0 2 1 4 5 2 1 0 0 2 1 4 5 2 1 0 0 2 1 0 0 2 1 0 0 21 4 5 27 8(0,+4)2 2 2 b)川 字式 托盘1000mm 方 向的构 件尺 寸及 公差 图A.1 1 200 mm1 000 mm 川 字 式托盘 构件 尺寸 及公 差示 意图 A.2 1 200 mm1 000 mm 日字 式托盘 构件 尺寸 及公 差 1 200 mm1 000 mm日字式托盘构件尺寸及公差示意图详见图A.2。DB37/T 3550 2019 9 单位为毫米 9 0 2 9 0 21 2 0 09 0 21 5 6+4-11 0 0 02 0 0 2+3-5+3-52 0 0 29 0 2 9 0 29 0 29 0 29 0 29 0 29 0 29 0 29 0 26 0 01 5 0 2 a)日 字式 托盘1200mm 方 向的构 件尺 寸及 公差 45520+2 023+2 09 0 29 0 2 9 0 21000+3-523+2 0 b)日 字式 托盘1000mm 方 向的构 件尺 寸及 公差 图A.2 1 200 mm1 000 mm 日 字 式托盘 构件 尺寸 及公 差示 意图 DB37/T 3550 2019 10 B B 附 录 B（资料 性附 录）开放式 循环 木质 平托 盘布 钉图 B.1 1 200 mm1 000 mm 川字 式托盘 布 钉 图（俯视 图）1 200 mm1 000 mm川字式托盘布钉图（俯视图）详见图B.1。单位为毫米 45252525602545252525352524 注1：图中 为P 3.290 HW 型托盘钉。注2：图中 为P 3.240 HW型托盘钉。图B.1 1 200 mm1 000 mm 川 字 式托盘 布钉 图（俯视 图）DB37/T 3550 2019 11 B.2 1 200 mm1 000 mm 川字 式托盘 布钉 图（仰视 图）1 200 mm1 000 mm川字式托盘布钉图（仰视图）详见图B.2。单位为毫米 24407035306530353540306030704035306530 注：图中 为P 3.270 HW型托盘钉。图B.2 1 200 mm1 000 mm 川 字 式托盘 布钉 图（仰视 图）DB37/T 3550 2019 12 B.3 1 200 mm1 000 mm 日字 式托盘 布钉 图（俯视 图）1 200 mm1 000 mm日字式托盘布钉图（俯视图）详见图B.3。单位为毫米 3065402511014060702565256025 注1：图中 为P3.0576.2 HW型托盘钉。注2：图中 为P2.6850.8 HW型托盘钉。图B.3 1 200 mm1 000 mm 日 字 式托盘 布钉 图（俯视 图）DB37/T 3550 2019 13 B.4 1 200 mm1 000 mm 日字 式托盘 布钉 图（仰视 图）1 200 mm1 000 mm日字式托盘布钉图（仰视图）详见图B.4。单位为毫米 224575120140302040607015757030120 15 注：图中为P2.8763.5HW型托盘钉。图B.4 1 200 mm1 000 mm 日 字 式托盘 布钉 图（仰视 图）DB37/T 3550 2019 14 C C 附 录 C（资料 性附 录）一维条 码标 签示 例 2017年1月、2月生产的川字式托盘尺寸为1 200 mm1 000 mm，额定载荷为1.25 t，根据编码规则，该托盘的应用标识符为8003，填充位为0，厂商识别代码位690123456，托盘种类代码为01，校验码为5，系列号为1710000001，采用一维条码表示为：（8003）069012345600151710000001，一维条码表示如图C.1所示。图C.1 托盘一 维条 码标 签示 例 DB37/T 3550 2019 15 D D 附 录 D（资料 性附 录）二维码 标签 示例 2017年1月、2月生产的川字式托盘尺寸为1 200 mm1 000 mm，额定载荷为1.25 t，根据编码规则，该托盘的应用标识符为8003，填充位为0，厂商识别代码位690123456，托盘种类代码为01，校验码为5，系列号为1710000001，采用二维码表示为：（8003）069012345600151710000001，二维码表示如图D.1所示。图D.1 托盘二 维码 标签 示例 DB37/T 3550 2019 16 E E 附 录 E（资料 性附 录）山东省 托盘 循环 共用 系统 标识及 标牌 示意 图 E.1 山东省 托盘 循环 共用 系统 标识 山东省托盘循环共用系统标识详见图E.1。图E.1 山东省 托盘 循环 共用 系统 标识 E.2 托盘标 识及IPPC 标识 示意 图 E.2.1 托盘标 识 川字式、日字式托盘在1 200 mm方向对角的外立面标记循环共用系统标识，示意图详见图E.2。图E.2 川字式、日 字式 托盘 循环 共用系 统标 识示 意图 DB37/T 3550 2019 17 E.2.2 IPPC标识 川字式、日字式托盘在1 200 mm方向对角的外立面标记IPPC标识，示意图详见图E.3。图E.3 川字式、日 字式 托 盘 IPPC 标识示 意图 E.3 托盘标 牌示 意图 托盘标牌示意图详见图E.4。图E.4 托盘标 牌示 意图 E.4 标牌安 装位 置示 意图 E.4.1 川字式 托盘 标牌 安装 位置 示意图 川字式托盘标牌安装位置示意图详见图E.5。DB37/T 3550 2019 18 图E.5 川字式 托盘 标牌 安装 位置 示意图 E.4.2 日字式 托盘 标牌 安装 位置 示意图 日字式托盘标牌安装位置示意图详见图E.6。图E.6 日字式 托盘 标牌 安装 位置 示意图 _
