锚拉重力式挡土墙设计与施工技术标准DB37／T 3361-2018.pdf

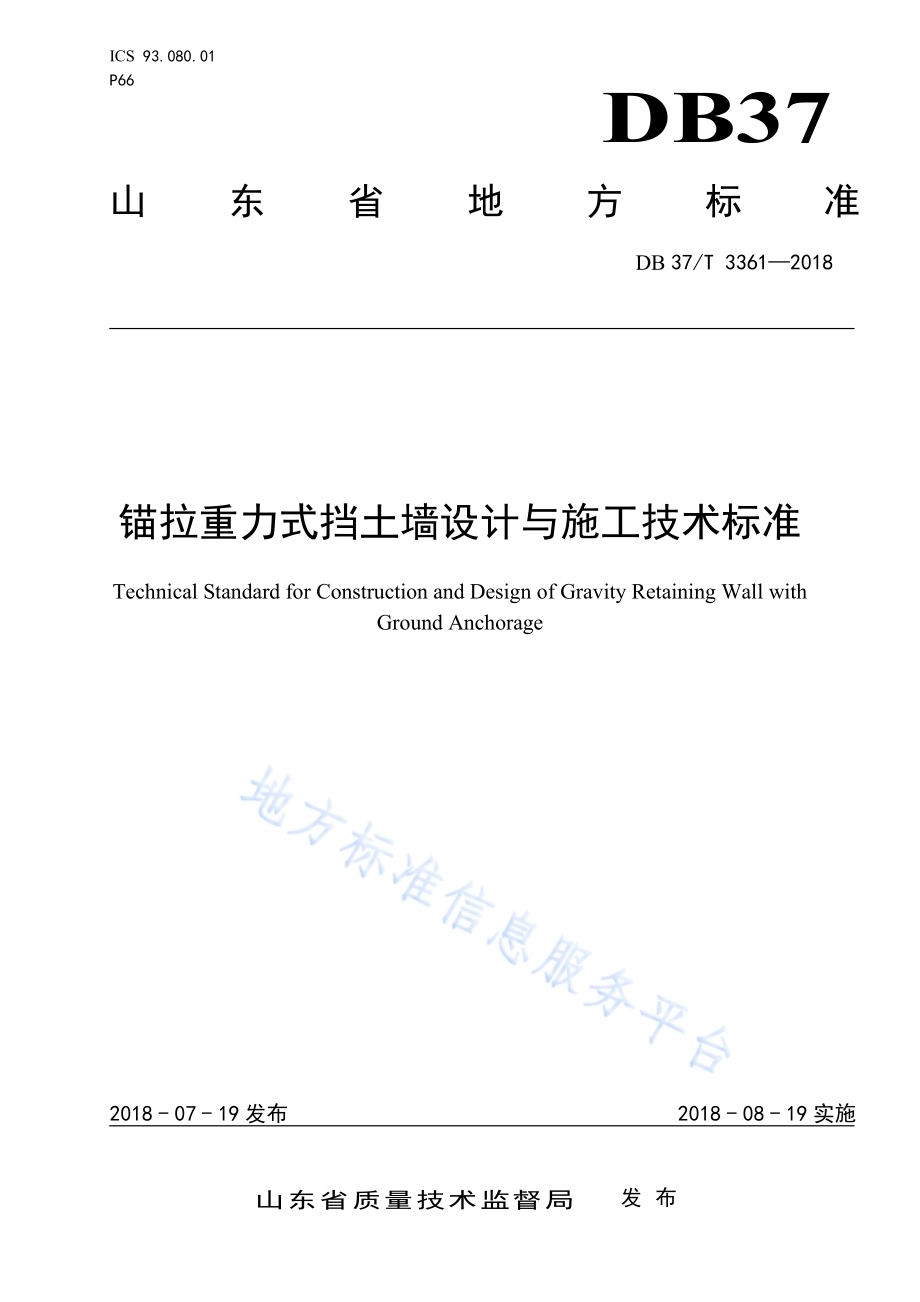

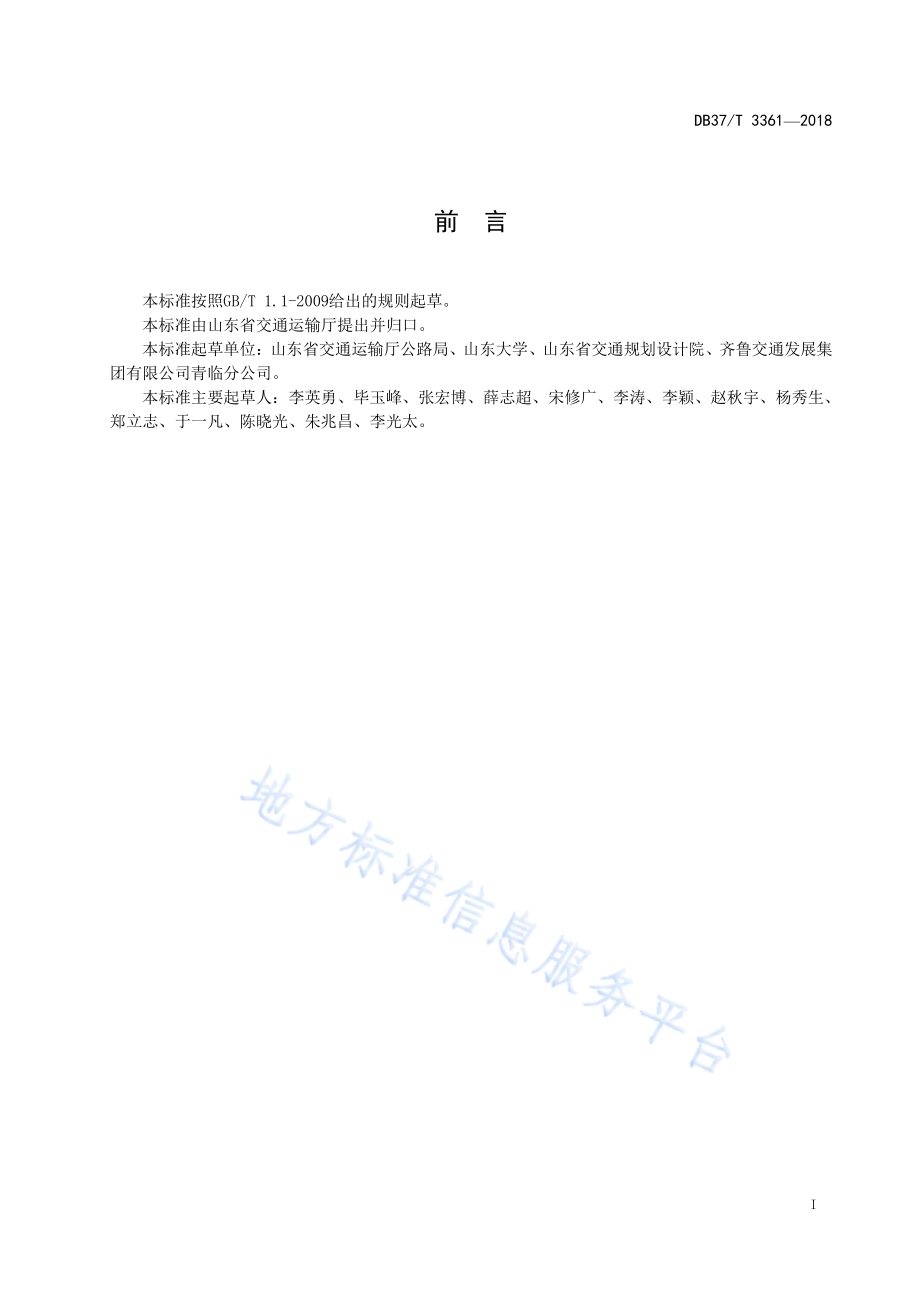

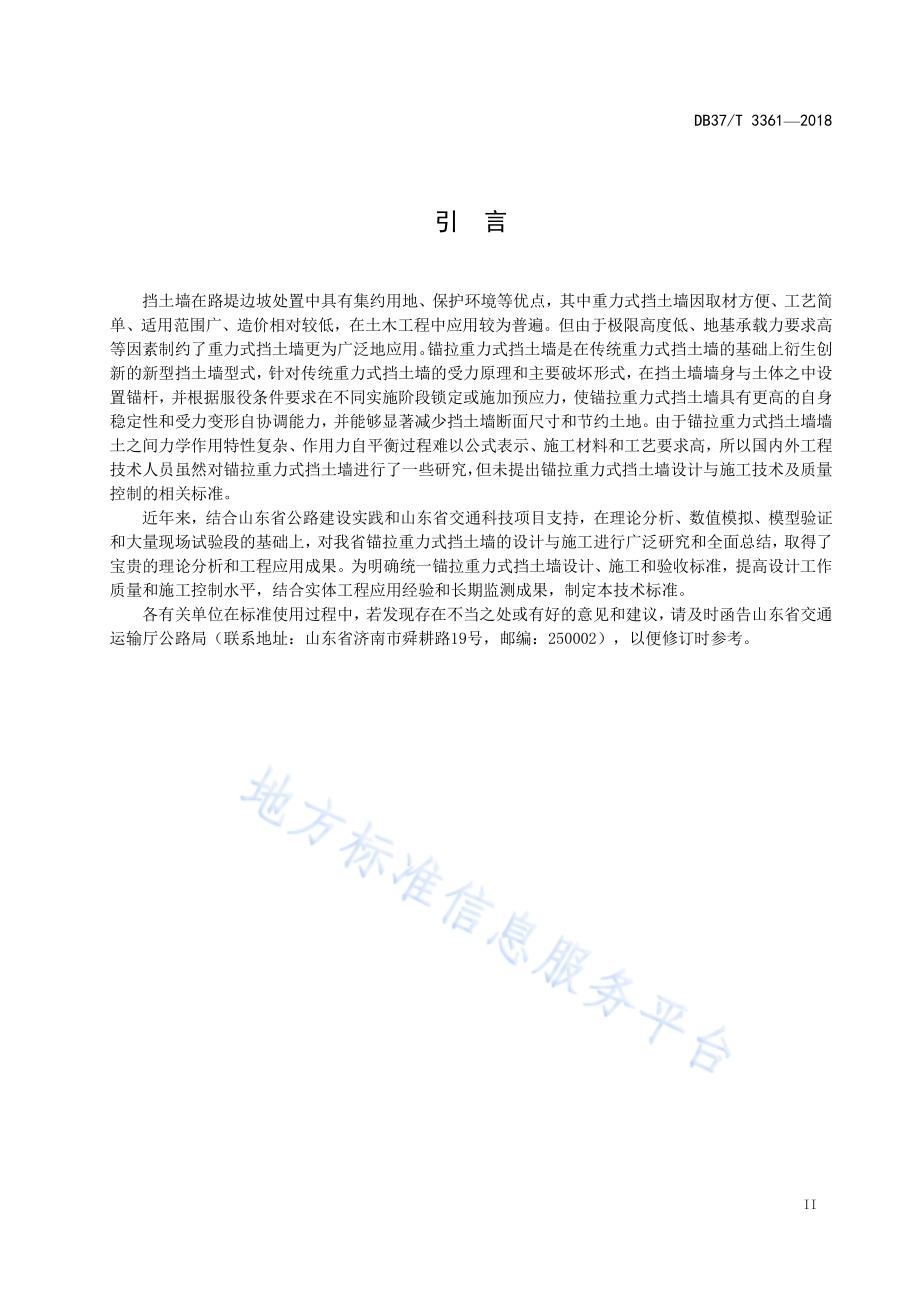

ICS 93.080.01 P66 DB37 山东省地方标准 DB 37/T 33612018 锚拉重力 式挡土墙 设计与施 工技术标 准 Technical Standard for Construction and Design of Gravity Retaining Wall with Ground Anchorage 2018-07-19 发布 2018-08-19 实施 山东省质量技术监督局 发布 DB37/T 33612018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由山 东省 交通 运输 厅提出 并归 口。本标准 起草 单位：山 东省 交通运 输厅 公路 局、山东 大学、山东 省交 通规 划设 计院、齐鲁 交通 发 展 集团有限 公司 青临 分公 司。本标准 主要 起草 人：李英 勇、毕 玉峰、张 宏博、薛 志超、宋修广、李 涛、李颖、赵秋 宇、杨秀生、郑立志、于 一凡、陈 晓光、朱兆 昌、李光 太。DB37/T 33612018 II 引 言 挡 土 墙在 路堤 边坡 处置 中具 有 集约 用地、保护 环境等 优 点，其 中重 力式 挡土墙 因 取材 方便、工艺 简单、适用 范围 广、造价 相对 较 低，在土 木工 程中 应用 较 为普 遍。但由 于极 限高 度 低、地基 承载力要求高等因素 制约 了重 力式 挡土 墙更为 广泛 地应 用。锚拉 重 力式挡 土墙 是在 传统 重力 式挡土 墙的 基础 上衍 生 创新 的 新型 挡土 墙型 式，针对 传 统重 力式 挡土 墙的 受力 原 理和 主要 破坏 形式，在 挡 土墙 墙身 与土体之中设置锚杆，并 根据 服役 条件 要求在 不同 实施 阶段 锁定 或施加 预应 力，使锚 拉重 力式挡土 墙具 有更高的自身稳 定 性和 受力 变形 自协 调能 力，并 能够 显著 减少 挡土 墙 断面 尺寸 和节 约土 地。由 于锚 拉重 力式挡土墙墙土 之 间力 学作 用特 性复 杂、作用 力自 平衡 过程 难以公 式 表示、施工 材料 和工艺 要 求高，所以 国内 外工程技术人 员虽 然对 锚拉 重力 式挡土 墙进 行了 一些 研究，但未提 出锚 拉重 力式 挡土 墙设计 与施 工技 术及 质 量控制的 相关 标准。近 年 来，结合 山东 省公 路建 设 实践 和山 东省 交通 科技 项 目支 持，在理 论分 析、数 值模 拟、模型验证和 大 量现 场试 验段 的基 础上，对我 省锚 拉重 力式 挡土 墙 的设 计与 施工 进行 广泛 研 究和 全面 总结，取得了宝贵的 理论 分析 和工 程应 用成果。为 明确 统一 锚拉重 力 式挡 土墙 设计、施工和 验 收标 准，提 高设 计工作质量和 施工 控制 水平，结 合实体 工程 应用 经验 和长 期监测 成果，制 定本 技术 标准。各有关 单位 在标 准使 用过 程中，若发 现存 在不 当之 处或有 好的 意见 和建 议，请及时 函告 山东 省 交 通运输厅 公路 局（联系 地址：山东 省济 南市 舜耕 路19 号，邮 编：250002），以 便修订 时参 考。DB37/T 33612018 1 锚 拉重力 式挡土墙 设计与 施工技术 标准 1 范围 本 标 准规 定了 锚拉 重力 式挡 土 墙的 设计、施工 和质量 验 收标 准。除 本标 准已有 规 定外，尚应 符合 国家现行 有关 标准 的规 定。本标准 适用 于新 建和 改扩 建公路 的锚 拉重 力式 挡土 墙的 设计 与施 工。2 规范性 引用 文件 下 列 文件 对于 本文 件的 应用 是 必不 可少 的。凡是 注日 期 的引 用文 件，仅所 注日 期 的版 本适 用于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 50003 砌体 结构 设计 规范 GB 50010 混凝 土结 构设 计规范 GB 50086 岩土 锚杆 与喷 射混凝 土支 护工 程技 术规 范 DL/T 5083 水电 水利 工程预 应 力锚 索施 工规 范 JTG B05-01 公 路护 栏安 全性能 评价 标准 JTG D62 公路 钢筋 混凝 土 及预应 力混 凝土 桥涵 设计 规范 JTG C10 公路勘 测规 范 JTG D30 公 路路 基设 计规范 JTG D81 公路 交通 安全 设 施设计 规范 JTG F10 公路 路基 施工 技 术规范 JTJ 064 公路 工程 地质 勘察规 范 JGJ 85 预 应力 筋用 锚具、夹具 和连 接器 应用 技术 规程 JTG/T F50 公路 桥涵 施工技 术 规范 JGJ/T 98 砌筑 砂浆 配合 比设计 规程 JTG 054 公路 工程 石料 试 验规程 JTG D61 公路 圬工 桥涵 设 计规范 JTG F80/1 公路 工程 质量检 验 评定 标准 DB 33/T 904 公路 软土 地 基路堤 设计 施工 技术 规范 3 术语和定 义 下列术 语和 定义 适用 于本 文件。3.1 锚拉重 力式 挡土 墙 gravity retaining wall with ground anchorage 一种由 重力 式挡 土墙 墙身、锚杆 杆体 及杆 体外 的水 泥砂浆 注浆 体构 成的 复合 挡土结 构。3.2 DB37/T 33612018 2 预应力 锚杆 prestressed anchor 能将张 拉力 传递 到稳 定的 或适宜 的土 体中 的一 种受 拉杆件（体 系），一 般由 锚头、杆体 自由 段、杆体锚固 段组 成。4 基本原 则和 要求 4.1 在锚拉 重力 式挡 土墙 设计 与施工 中应 贯彻 执行 国家 的技术 经济 政策，按 照安 全、经 济、耐久 的原则，精 细设 计，精心 实施，精准控 制。4.2 锚拉重 力式 挡土 墙一 般适 用于填 土高 度大 于5m、地基 承 载力 较高、石 料资 源供 应 充足、路 基填筑材料较 好的 地段。对 需节 约用地、控 制拆 迁和 具有 生态保 护要 求的 路段 宜采 用锚拉 重力 式挡 土墙。4.3 应根据 工程 环境、水 文地 质条件、荷 载作 用效 应特 征、工 后位 移及 变形 要求、防腐 耐久 性要 求，按照动 态设 计理 念及 便于 后期养 护的 原则 进行 设计。4.4 施工前 应对 工程 环境、地 质条件 进行 详细 核查，制 定与设 计要 求相 对应 的施 工方案，并 经专 家进行专项 论证，施 工工 艺参 数一般 应通 过试 验段 确定。4.5 施工时 应加 强对 砂浆、锚 杆(索)、石 材、路基 填料 等施工 材料 的质 量检 测工 作，强 化锚 杆构 造部位 的 质量 管控。应充 分分析 安 全风 险因 素，制 定周密 的 监测 方案，监测 数据可 作 为设 计和 施工 优化 的依据。4.6 完工后 应按 照JTG F80/1 中的规 定进 行工 程质 量评 定。5 地质勘 测与 环境 调查 5.1 锚拉重 力式 挡土 墙的 调查、勘测 和资 料收 集工 作应 按照 JTG C10、JTJ 064 的有 关 规定 执行。应根据锚拉 重力 式挡 土墙 的规 模、重要 程度 和设 置环 境 来决定 调查、勘测 的方 法 及范围，对实 地调 查结 果 及搜 集 的资 料进 行分 析，初步 确 定挡 土墙 的结 构类 型、形 式和 基本 尺寸 后，进行 正 式勘 测。工程的地质勘测 应 与公 路地 基勘 测同 步进 行，也可 在公 路地 基勘测 后，根据 挡土 墙设 计需要 进 行补 充勘 测。在 施工图设计阶 段，应搜 集挡 土墙 路 段加密 桩号 的路 基横 断面 图、挡 土墙 起讫 桩号 路基 横 断面图，墙 址纵 断面 图，地质纵、横 剖面 图及 设计、施工 所需 的其 他调 查资 料。5.2 锚拉重 力式 挡土 墙工 程地 质勘测 前，应确 定勘 测深 度及勘 测范 围，并编 写岩 土工程 勘察 计划 书。5.3 为提供 挡土 墙设 计参 数，应进行 现场 调查 与试 验。其主要 项目 为：a)土 压 力设 计参 数，包括 土的 密 度、密实 度、内聚 力、内 摩擦 角等，应 按照 JTJ 051 的规 定，进行土的 物理 力学 性质 试验；b)地 基 承载 能力 与变 形计 算参 数，应根 据墙 址下 地基的 承 载力、沉降 变形 等可能 影 响的 范围，确定地基 调查 深度 后，进行 勘探和 测试；c)稳定性 验算 所需 设计 参数，基础 与地 基土 间的 摩擦 系数等 宜采 用试 验方 法确 定；d)沿河挡 土墙 应调 查搜 集洪 水流量、水 位、水深、流 速、流 向和 冲刷 等水 文分 析计算 资料。5.4 挡土墙 地基，应 采用 坑探、钻探 等方 法勘 探。5.5 挡土墙 承重 部位 下部 可能 存在滑 动面 时，需对 其影 响区范 围内 进行 挖探。5.6 在确定 挡土 墙的 结构 形式、基础 类型 及基 础深 度时，除应 按本 标准 第5.3 条 的规定 调查、搜 集墙址处的 相关 设计 资料 外，还应调 查挡 土墙 周围 环境 条件，评估 锚拉 重力 式挡 土墙在 施工 过程 中 对 环 境 的影响以 及锚 拉重 力式 挡土 墙建成 后与 周围 环境 的相 互影响。DB37/T 33612018 3 5.7 开展施 工条 件调 查，搜集 包括空 间作 业条 件，原有 构造物 及地 下埋 设物 的情 况，施 工环 境风 险，施工噪 声、振动、污 水和 粉尘等 环境 污染 控制 要求 等。6 锚拉重 力式 挡土 墙设 计 6.1 一般规 定 6.1.1 锚拉重 力式 挡土 墙由 重力 式墙身、基 础及 锚拉 系统 组合而 成。锚拉 系统 由锚 杆、锚 具、连接 件及锚杆 外注 浆体 等组 成，必要时 可设 置锚 定板。6.1.2 锚拉重 力式 挡土 墙分 为预 应力式 和非 预应 力式 两种 类型，非预 应力 式按 工法 又可分 为施 工后 锚固和施 工中 锚固。6.1.3 锚拉重 力式 挡土 墙的 设计 应综合 考虑 工程 地质、路 基高度、荷 载作 用情 况、环境条 件、施工 条件和工 程造 价等 因素。6.1.4 锚拉重 力式 挡土 墙设 计应 包括基 础及 墙身 的断 面尺 寸设计、锚 拉系 统的 构造 及防腐 设计、锚 拉力计算 和挡 土墙 稳定 性验 算等。6.1.5 设计中 应考 虑挡 土墙 对环 境的影 响，确定 必要 的环 境保护 方案。6.1.6 锚拉重 力式 挡土 墙设 计计 算应按 照本 标准 相关 规定 和现场 试验 情况 进行 动态 设计，并应 符合 现行JTG D30、GB 50086 等 相关规 定。6.1.7 路肩式 挡土 墙的 顶面 宽度 不应占 据硬 路肩、行 车道 及路缘 带等 路基 宽度 范围，并应 设置 护栏。护 栏 设计 应符合 JTG B05-01、JTG D81 的有 关规 定。6.2 一般构 造 6.2.1 应按照 有关 规定 在墙 面设 置泄水 孔及 墙背 反滤 和排 水构造，墙 身沉 降缝 及伸 缩缝距 离锚 杆的 间距不小 于 0.5 倍 锚杆 横向 设置间 距。6.2.2 锚拉重 力式 挡土 墙锚 杆可 按一层 或多 层布 设，两层 及以上 宜采 用三 角形 布设。6.2.3 锚拉重 力式 挡土 墙锚 头可 采用锚 墩、框架 梁、钢板 等形式。锚 固段 宜采 用现 浇方式 设置，非 预应 力 锚拉 重力 式挡 土墙 墙体 部 分设 置套 管，预应 力锚 拉 重力 式挡 土墙 墙体 及自 由 段设 置套 管。连接件采用螺栓 连接、焊 接连 接。6.2.4 锚拉重 力式 挡土 墙按 墙背 常用线 型一 般分 为锚 拉垂 直式、锚拉 俯斜 式，如 图1 所示。图1 锚拉重 力式 挡土 墙墙 背线 型 6.2.5 锚拉重 力式 挡土 墙锚 头所 在位置 构造 可分 为显 式和 隐式 两种 类型。如图 2 所示。需调 整预 应力值的锚 杆锚 头宜 装设 钢质 防护罩，其 内充 满油 脂进 行防腐；不需 调整 拉力 的 锚杆锚 头可 用混 凝土 封闭进行防 腐，保护 层厚 不应 小于 50 mm。锚杆 自由 段 保护套 管内 注入 油脂 进行 防腐保 护。DB37/T 33612018 4 a）显式 锚头 构造 b）隐式 锚头 构造 图2 显式与 隐式 锚拉 重力 式挡 土墙 6.3 设计验 算 6.3.1 设计内 容 锚拉重 力式 挡土 墙设 计计 算的内 容应 包括：a)挡土墙 墙背、墙 面所 受土 压力；b)挡土墙 地基 应具 有的 最小 承载力；c)挡土墙 墙身 与基 础的 截面 尺寸；d)挡土墙 墙面、墙 背的 倾角；e)挡土墙 抗滑 动、抗倾 覆稳 定性、墙身 截面 正应 力、滑移稳定 性、圆弧 滑动 稳定 性 的验 算；f)锚杆的 尺寸、位 置、布置 方式、与挡 土墙 的连 接方 式及砂 浆体 尺寸；g)锚杆抗 拔承 载力、杆 体抗 拉承载 力验 算；DB37/T 33612018 5 h)横系梁 配筋。6.3.2 设计方 法 锚拉重 力式 挡土 墙设 计方 法：a)根据挡 土墙 周围 地形 和环 境条件 或者 节约 土地 的要 求，确 定挡 土墙 的设 置位 置和断 面形 式；b)按 照表 1 荷载 组合 方式，对 挡 土墙 稳定 性初 步计 算后，确定 锚拉 重力 式挡 土墙 断 面尺 寸及锚杆的布设 方式；c)施工后 锚固的 非预应 力式 挡土墙 土压力 计算可 按照 JTG D30 的 规定执 行；对 预应力 锚拉 重 力式挡土墙和 施工中锚 固的 非预应力式 挡土墙应 进行 数值模拟确 定挡土墙 墙背 土压力和锚 杆抗拔力，在缺 乏工 程类 比条 件下，必要 时进 行模 型试 验进行 验证；d)细化基 础及 墙身 设计 参数，优化 锚杆 的直 径、数量 和具体 布置 位置；e)进行挡 土墙 的地 基承 载力、基底 合力 偏心 距、挡土 墙抗倾 覆、抗滑 移稳 定性 和位移 变形 验 算，必要时 进行 整体 滑动 稳定 性验算，根 据计 算情 况调 整挡土 墙的 断面 尺寸。挡 土墙水 平位 移 应小于 0.1%0.3%。挡 土 墙抗倾 覆、抗滑 动稳 定系 数不应 小于 表 2 的 规定，整 体 滑动 稳定系数不低 于 1.8；表1 荷载组 合方 式 组合 作用（或荷载）名称 挡土墙结构重力、墙顶上的有效永久荷载、填土重力、填土侧压力及其他永久荷载组合 组合与基本可变荷载相组合 组合与其他可变荷载相组合 表2 抗滑动 和抗 倾覆 的稳 定系 数 荷载情况 验算项目 稳定系数 荷载组合、抗滑动 KC 1.4 抗倾覆 K0 1.7 荷载组合 抗滑动 KC 1.4 抗倾覆 K0 1.4 施工阶段验算 抗滑动 KC 1.3 抗倾覆 K0 1.3 注1：墙身稳定性系数不低于1.0，加 锚杆后应达到本表要求。f)锚拉重 力式 挡土 墙的 墙身 材料强 度可 按现 行 JTG D61 的 规定 采用，应 进行 墙身的 剪 应力 验算；g)锚杆锚 固段 注浆 体与 周边 土体间 的粘 结抗 拔安 全系 数应不 小于 表 3 的要 求。表3 锚杆、锚索 安全 系数 锚拉重力式挡土墙类型 安全系数 锚杆 锚索 预应力式 2.4 2.5 非预应力式 施工中锚固 2.2 2.3 施工后锚固 2.1 2.2 6.3.3 设计算 例 锚拉重 力式 挡土 墙详 细的 设计计 算方 法参 见附 录A。DB37/T 33612018 6 6.3.4 设计要 点 6.3.4.1 挡土墙 宜采 用明 挖基 础。基底建 筑在 大 于5%纵向斜 面 上的 挡土 墙，基底 应设 计 为台阶式。6.3.4.2 基础的 埋置 深度 应按 照 JTG D30 的 要求 进行 设计。6.3.4.3 应根据 墙趾 地形 情况、墙 身受力 情况 及经 济比 较，合理选 择挡 土墙 的墙 背坡 度，墙 背坡 度一般取值 为 1:0 1:0.4，台 阶式一 般不 超过 三级。墙 面坡度 应与 墙背 坡度 相配 合。6.3.4.4 墙 顶 宽度 应按照 JTG D30 进行设 计。6.3.4.5 单层锚 杆宜 设置 在 0.5 H 0.6 H（墙高），双层 及以上 锚 杆宜 设置在 0.3 H0.7 H。锚 杆纵横向布 置间 距应 根据 挡土 墙受力 情况 进行 确定，锚 杆最小 间距 为 1.5m。6.3.4.6 对于非 预应 力式 挡土 墙，锚杆应 在潜 在滑 移面 以外 锚固长 度不 宜小 于5 m。对 于 预应 力式挡土墙，锚杆 在潜 在滑 移面 以外锚 固段 长度 应根 据 JTG D30 第 5.5.6 条的 规定计 算 确定。单 根锚 杆拉 力不 应 超过 锚杆 强度的 75%。6.3.4.7 锚杆宜 水平 设置，允 许误 差不超 过5 度。6.3.4.8 外锚固 端采 用框 架梁 形式 时 a)截面宽 度不 得小 于 0.30 m，梁 的 设 计 宜分 单元 进行。梁内 弯矩、剪 力按 框架梁 或 连续 梁计 算，梁结构 应按 现行 国家 标准 GB 50010 计 算。梁 内主 筋应 分 单元 配置 通长 钢筋，混 凝 土强度不宜低于C30；b)外锚固 端采 用锚 墩形 式时，锚墩 截面 形式 一般 为方 形或圆 形，其截 面尺 寸和 配筋应 根据 锚 拉 力大小、墙体 承载 要求 计算 确定。锚墩 截面 厚度 不得 小于0.30 m，混 凝土 强度 不 宜低于 C30；c)外锚固 端采 用钢 垫板 形式 时，钢 垫板 面积 应根 据锚 拉 力的大 小及 锚下 墙体 的局 部承压 强度 计 算确定，锚垫 板的 厚度 不宜 小于10 mm。若 采用 混凝土 保 护，其厚 度不 得小于5 cm；6.3.4.9 挡土墙 墙背 内注 浆体 应现 场支模 浇筑，其截 面尺寸 应根据 锚固 力大 小设 计，一般不 宜 小 于30 cm。墙 体内 及预 应力 自由段 应 进行 防腐 处置。6.3.4.10 锚拉重 力式 挡土 墙内 部应 设横系 梁，并应 根据 横系 梁受力 情况 进行 配筋，横 系梁可 预 制 或 现场浇筑，预 制时 横系 梁应 预留锚 孔，锚杆 与横 系梁 锚孔间 的空 隙应 进行 防腐 处置。6.3.4.11 锚杆在 墙体 采用 预先 设置 的方式，锚 杆通 过焊 接、螺栓进 行连 接。6.3.4.12 宜在墙 面均 匀布 设10%的锚 杆 补设 孔，墙体 内按 锚杆设 计 长度 通长 布设 内径为10 cm15 cm PVC 管。补 设锚 杆宜 采用 分层多 次注 浆方 式。6.3.4.13 实际工 程中，应 采用 试验 段进行 锚杆 轴力 和挡 土 墙变 形 情况 的监 测，并根 据监 测 数据适当增加锚杆 长度 或设 置锚 定板。6.3.4.14 应根据 墙背 渗水 量的 大小 合理设 计泄 水孔 或泄 水管 的尺寸 与布 置方 式，并完 善 相应的 防 排 水系统。泄水 孔沿 墙体 竖向 和纵向 设置，间 距宜 为 2 m3 m。6.3.4.15 应 结 合墙 趾实 际地 形、水文、地 质变 化情 况及 锚杆布 设 设计 沉降 缝和 伸缩 缝，挡土 墙每 分段宜为10 m 15 m，相 邻段 高差不 宜超 过 1.2 m，沉降 缝和伸 缩缝 可合 并设 置，缝宽宜 为10 mm 20 mm。6.3.4.16 挡土墙 墙背 填料 宜采 用渗 水性强 的砂 性土、砂 砾、碎（砾）石、粉 煤灰 等材 料，严 禁采 用 淤泥、腐 殖土、膨 胀土，不 宜采用 粘土。在 季节 性冻 土地区，不 应采 用冻 胀性 材料做 填料。6.3.4.17 角 石 和顶 石应 根据 挡土 墙设 计 高度、现场 基础 顶面标 高、砌缝 宽度 进行 单独设 计，最小 顶石厚 度 不应 小于 块石 厚度的50%，最小 角石 长度 不应小 于 块石 长度的 50%。6.3.4.18 挡土墙 可采 用锥 坡与 路堤 连接，墙端 伸入 路堤 内长 度不应 小 于 0.75 m，锥坡坡 率 宜与路堤边坡一 致。7 材料 DB37/T 33612018 7 7.1 墙身及 其附 属结 构所 用材 料强度 等级 应符 合 表 4 的 规定。表4 墙身及 附属 构造 物所 用材 料最低 强度 等级 表 墙身材料 材料最低强度等级 适用条件 水泥砂浆 石料 混凝土预制块 块石 M15 MU40 C30 预应力锚拉重力式挡土墙 M10 MU30 C20 施工后锚固锚拉重力式挡土墙 M15 MU30 C20 施工中锚固锚拉重力式挡土墙 M15 MU40 C30 浸水挡土墙的浸水部分 7.2 砂浆材 料中 水泥 宜使 用普 通硅酸 盐水 泥或 复合 硅酸 盐水泥，水泥 应符 合 GB 175 的 有关 规定，对防腐有特 殊要 求时，可 采用 抗硫酸 盐水 泥，不得 采用 高铝水 泥;水泥 强度 等级 不应低 于 32.5。7.3 石 料 强度 的测 定应按 JTJ 054 的相 关要 求执 行。7.4 非预应 力锚 拉重 力式 挡土 墙锚杆 体可 使用 螺纹 钢筋 或精轧 螺纹 钢筋，预 应力 锚拉重 力式 挡土 墙锚杆体宜 选用 预应 力精 轧螺 纹钢筋，锚 杆原 材料 性能 应符合 国家 现行 标准 的有 关规定。7.5 预应力 锚拉 重力 式挡 土墙 中预应 力筋 用锚 具、夹具 和连接 器的 性能 均应 符 合 JGJ 85 的 规定，锚杆联接构 件均 应能 承受 100%的 杆体 极限 抗拉 承载 力。7.6 应优先 选择 渗水 性良 好的 砂土、碎（砾）石土 作为 路基填 料。8 锚拉重 力式 挡土 墙施 工 8.1 一般规 定 8.1.1 应根据 设计 文件 核对 工程 量、工 地情 况、工期 要求 和施工 条件，结 合现 场试 验及监 测数 据分 析结果，编制 施工 组织 设计。8.1.2 锚拉重 力式挡 土墙 施工 时应 加 强监 测。8.1.3 在岩体 破碎、土 质松 软或 易汇水 地段 修建 挡土 墙，雨期施 工应 做好 防排 水措 施。8.1.4 锚拉重 力式 挡土 墙的 施工，除应 符合 本规 范外，还 应符合 国家 现行 的有 关标 准和规 范。8.2 试验段 实施 8.2.1 在具有 代表 性的 路段 实施 试验段，试 验段 长度 不宜 小于20 m。8.2.2 编制试 验段 实施 方案，试 验段施 工前 需进 行专 门的 技术交 底。8.2.3 试验段 实施 过程 中，应加 强现场 监测 和巡 视，建立 施工方 案定 期协 商机 制。8.2.4 对试验 段监 测数 据进 行分 析后，应完 善施 工图 设计 和施工 组织 设计，并 组织 专项论 证后，方 可进行常 规施 工。8.3 施工要 点 8.3.1 挡土墙 施工 前，应做 好截、排水 及防 渗设 施。8.3.2 基坑的 开挖 尺寸 应满 足基 础施工 的要 求，基坑 底的 平面尺 寸宜 大于 基础 外 缘0.5 m 1.0 m。8.3.3 挡土墙 墙身 采用 块石 平砌 砌筑。块石 墙身 要分 层错 缝砌筑。块 石的 镶面 石应 一丁一 顺排 列，灰缝 宽 度应为 20 mm30 mm，上下 层竖 缝错 开距 离应不 小于 80 mm。8.3.4 墙身砌 出地 面后，基 坑应 及时分 层回 填夯 实，并在 回填土 表面 设 3%的 向外斜 坡，防 止积 水渗入基底。8.3.5 根据砌 出地 面后 剩余 墙高 进行块 石层 次配 料，加工 顶石和 角石，每 层石 料高 度应齐 平。DB37/T 33612018 8 8.3.6 墙体施 工时，应 按照 设计 要求正 确布 置锚 杆通 道、锚杆预 埋件、泄 水孔（管）等预埋 构件，并按储备 锚杆 的设 计规 定沿 墙身内 通长 布 设PVC 管。8.3.7 应根据 设计 图的 分段 长度 进行沉 降缝 和伸 缩缝 的施 工，沉 降缝、伸 缩缝 的缝 宽，应 整齐 一致，上下贯 通，缝中 防水 材料 应按相 关标 准的 要求 施工。8.3.8 当砌筑 墙身 达到 锚杆 设计 高度时，应 按设 计要 求设 置横系 梁、锚墩 或锚 垫板 等构造。现 浇混 凝土达到 设计 强度 的 75%时，方 可砌 筑上 部墙 体。8.3.9 当墙身 达到 设计 强度 时，方可进 行墙 背填 料施 工。8.3.10 距挡土 墙墙 背1.5 m 范围 内不允 许用 重型 振动 压路 机压实，应采 用小 型压 实 机进行 压实 处理 或人工夯 实。8.3.11 当路基 填土 达到 锚杆 设计 高度以 上 30 cm 时，应按 设 计要求 尺寸 反开 挖路 基。按设计 长度 布 设锚杆，锚杆 与挡 土墙 墙身 内预留 部分 通过 焊接、螺 栓等方 式进 行连 接。8.3.12 锚杆外 水泥 砂浆 的浇 筑宜 按以下 顺序 进行：a)清理沟 槽，保证 沟槽 底部 水 平，用 垫块 把锚 杆架 起，宜 使锚杆 位于 注浆 体设 计截 面的中 心位 置，并保证 锚杆 水平；b)进 行 水泥 砂浆 浇筑，锚杆全 长 进行 浇筑。浇筑 完成之 后 按规 定进 行养 护，当水 泥 砂浆 达到 设计强 度的 75%后，进 行下 一层填 土施 工。8.3.13 非预应 力施 工后 锚固 的锚 拉重力 式挡 土墙 在路 基填 筑完成 后予 以锁 定；施工 中 锚固的 锚拉 重 力式挡土 墙，在锚 固端 砂浆 到达设 计强 度后 予以 锁定。8.3.14 预应力 锚拉 重力 式挡 土墙 在锚固 端砂 浆达 到设 计强 度并根 据设 计要 求填 筑相 应路基 厚度 后，进行张拉 锚固。待 路基 填筑 完成后，对 全部 锚拉 杆锚 拉力按 设计 和监 测数 据进 行调整 并锁 定。8.3.15 预应力 锚拉 重力 式挡 土墙 锚杆张 拉、锁定 和防 腐应 符合GB 50086 的要 求。8.3.16 防、排 水设 施应 与墙 体、路基施 工同 步进 行，同时 完成。8.4 监测及 维护 8.4.1 锚拉重 力式 挡土 墙在 施工 过程中 及运 营期 应编 制监 测方案，对 挡土 墙的 竖向 及侧向 变形、锚 杆拉力、墙身 土压 力等 进行 监测。8.4.2 试验段 应选 取3 个5 个 断面的 锚杆 安装 轴力 计，沿挡土 墙墙 身及 基底 布设 土压力 传感 器，监测施工 过程 中锚 杆轴 力及 墙身与 基底 土压 力的 变化。监测 频率 为：施工 期每 天不少 于1 次2 次。8.4.3 正式施 工时，墙 身变 形和 位移 每 10 m20 m 不 应少于 1 个监 测断 面，锚杆 拉力 每 50 m 不 少于1 个 监测 断面。施 工期 每天监 测 不少于 2 次，运营 期每 月 监测 不少于 1 次。监测 周 期可 为施 工期 至完工后2 年。8.4.4 监测数 据应 及时 进行 整理 和分析，并 上报 建设 管理 运营单 位。8.4.5 当挡土 墙顶 部水 平位 移超 过15 mm 或者 水平 位移 变化 速 率大于 2 mm/d 时，或锚 杆 拉力 超过 极限抗 拉 强度的 75%时，应及 时 上报 并加 强监 测。9 质量管 理与 检查 验收 9.1 一般规 定 9.1.1 挡土墙 施工 现场 质量 管理 应明确 施工 技术 标准，建 立完善 的质 量管 理体 系、施工质 量控 制和 质量检验 制度。9.1.2 施工期 监测 报告 的内 容主 要包括：部 位、项目、方 法、仪 器型 号、监测 数据 及分析 资料。DB37/T 33612018 9 9.1.3 锚拉重 力式 挡土 墙施 工过 程及完 工后，应 按设 计要 求和质 量合 格条 件进 行分 部分项 质量 检验 和验收试 验。9.1.4 工程施 工中 对检 验出 不合 格的锚 杆或 其它 材料 应根 据不同 情况 分别 采取 增补 或更换 方法 处治。9.2 基本要 求 9.2.1 所有原 材料 的质 量和 规格 应符合 本标 准及 有关 规范 的要求，进 场时 应认 真检 查并做 好记 录。9.2.2 施工前 应根 据规 范要 求对 所用石 料、钢筋、锚 具、水泥砂 浆的 性能 进行 试验。9.2.3 石料的 强度、规 格和 质量 应符合 有关 规范 和设 计要 求。9.2.4 砂浆所 用的 水泥、砂、水 的质量 应符 合有 关规 范的 要求，按规 定的 配合 比施 工。9.2.5 地基承 载力 必须 满足 设计 要求，基础 埋置 深度 应满 足。9.2.6 砌筑应 分层 错缝，坐 浆挤 紧，嵌 填饱 满密 实，不得 有空洞。9.2.7 锚杆的 质量、规 格和 数量 必须满 足设 计和 有关 规范 的要求。9.2.8 沉降缝、泄 水孔、反 滤层 的设置 位置、质 量和 数量 应符合 设计 要求。9.3 实测项 目 9.3.1 锚拉重 力式 挡土 墙实 测项 目的施 工质 量应 符合 表 5 6 的规 定。表5 锚拉重 力式 挡土 墙施 工质 量标准 序号 检查项目 规定值或允许偏差 检查方法和频率 1 砂浆强度（MPa）在合格标准内 每1 工作台班2 组试件 2 平面位置（mm）50 经纬仪：每20 m 检查墙顶外边 线3 点 3 顶面高程（mm）2 0 水准仪：每20 m 检查1 点 4 竖直度或坡度（%）0.5 吊垂线：每20 m 检查2 点 5 断面尺寸 不小于设计 尺量：每20 m 量2 个断面 6 底面高程（mm）5 0 水准仪：每20 m 检查1 点 7 表面平整度（mm）块石 20 2 m 直尺：每20m 检查3 处，每 处检查竖直和墙长两个方向 片石 30 混凝土块、料石 10 8 混凝土强度（MPa）在合格标准内 每1 工作台班2 组试件 表6 锚杆施 工质 量标 准 序号 检查项目 规定值或允许偏差 检查方法和频率 1 锚杆长度（mm）+100 mm，-30 mm 尺量：每20 m 检查5 根 2 锚杆间距（mm）2 0 尺量：每20 m 检查5 根 3 锚杆与墙体连接 符合设计要求 目测：每20 m 检查5 处 4 锚杆防护 符合设计要求 目测：每20 m 检查10处 5 锚杆拉力 封锚前：预应力损失不低于20%根据锚杆测力计测试 6 锚墩、锚垫板尺寸 符合设计要求 尺量：检测数量20%9.4 外观鉴 定 9.4.1 砌体表 面平 整，砌缝 完好、无开 裂现 象，勾缝 平顺、无脱 落现 象。DB37/T 33612018 10 9.4.2 锚墩、横隔 梁表 面密 实，无开裂 现象。锚 垫板 防腐 措施完 好。9.4.3 泄水孔 坡度 向外，无 堵塞 现象。不符 合要 求时 必须 进行处 理。9.4.4 沉降缝 整齐 垂直，上 下贯 通。不 符合 要求 时必 须进 行处理。9.5 检查验 收 按JTG F80/1 的 相关 要求 执行。DB37/T 33612018 11 A A 附 录 A（规范 性附 录）锚拉重 力式 挡土 墙设 计算 例 图A.1 锚拉重 力式 挡土 墙示 意图 A.1 计算示 例 根据本 标准6.3.2规定，按照 抗 滑安 全系 数、抗 倾覆安全系 数二 者最 小值k=1.0 进 行 设计，设计 按照JTG D30的 相关 规定，采用 理正岩 土计 算软 件中 的重 力式挡 土墙 模块。本算 例 中，如 图A.1 所示，挡土 墙墙高为 6.5 m，设定 面坡 倾斜坡 度 1:0.100，背坡 倾斜坡 度 1:0.200，采 用1个 扩展 墙址 台阶，墙趾台阶 0.600 m，墙趾 台阶 0.800 m，墙趾台 阶与 墙 面坡坡 度相同，墙 底倾斜 坡率 0.200:1。墙顶宽以 1.0 m 作 为初始 值进 行 试算，确定挡 土墙 断面尺 寸与锚 杆布设 方式。在此 基础上，采用 数值 分析 软件计算 该设 计条 件下 挡土 墙土压 力与 墙身 位移，优 化锚杆 布设 参数，确 定锚 杆预应 力值。A.2 物理参 数：a)圬工砌 体容 重：23.000 kN/m3；b)圬工之 间摩 擦系 数：0.400；c)地基土 摩擦 系数：0.500；d)墙身砌 体容 许压 应力：2100.000 kPa；e)墙身砌 体容 许剪 应力：110.000 kPa；f)墙身砌 体容 许拉 应力：150.000 kPa；g)墙身砌 体容 许弯 曲拉 应力：280.000 kPa；h)墙后填 土容 重：18.500 kN/m3；i)墙后填 土摩 擦角：17.500 度；j)墙后填 土粘 聚力：23.000 kPa；k)地基土 容重：18.000 kN/m3；l)地基土 内摩 擦角：30.000 度；m)地基土 粘聚 力：11.000 kPa；n)墙底摩 擦系 数：0.400。DB37/T 33612018 12 图A.2 无锚杆 下的 理正 模型 示意 图 A.3 设计计 算过 程（以下 计算 以荷载 组合 一为 例，详细 计算书 从简，主 要介 绍关 键步骤 与结 果）：A.3.1 土压力 计算 a)第1 破裂 角：39.114 度；b)Ea=284.06 KN，Ex=248.90 KN，Ey=136.89 kN，作 用点 高度 Zy=1.832 m；c)因为俯 斜墙 背，需判 断第 二破裂 面是 否存 在，计算 后发现 第二 破裂 面不 存在；d)墙身截 面积=13.187 m2，重量=303.29 kN。A.3.2 滑动稳 定性 验算 a)基底摩 擦系 数=0.400；b)采用倾 斜基 底增 强抗 滑动 稳定性,计算 过程 如下：1)基底倾 斜角 度=11.310 度；2)Wn=297.40 kN，En=142.65 kN，Wt=59.48 kN，Et=172.32 kN；3)滑移力=196.95 kN，抗滑 力=215.65 kN；c)滑移验 算：Kc=1.10。A.3.3 倾覆稳 定验 算 求出自 重G的 重心距 离墙趾O点距离X0=1.826 m，土压力 水平分 力的 力臂 Hf=2.926 m，土压力垂直 分力 力臂 Xf=2.121 m。求得抗 倾覆 安全 系数 为 Kt=(GX0+EZXf)/EXHf 得 Kt=2.07 抗倾覆 验算 满足 要求。A.3.4 挡土墙 墙身 断面 尺寸 优化 按照挡 土墙抗 滑移 稳定系 数为1.0 进一 步优化 挡土 墙 设计顶 宽，最 终确 定顶宽 b1=0.8 m。对应滑动力 F1=196.95 kN，挡墙墙 体本 身重 力提 供的 抗滑力 F2=215.65 kN，对 应 Kc=1.10，Kt=2.07。DB37/T 33612018 13 A.3.5 锚杆设 计 假设锚 杆应 提供 的拉 力为F，根据 抗滑 稳定 安全 系数 要求，Kc=(F2+F)/F1 1.3，得F 40.4 kN/m。A.4 施加锚 杆后 挡土 墙土 压力 与位移 计算 A.4.1 因挡土 墙无 锚杆 时,其抗 滑 稳定性 不足。为 保证 挡墙 安全进 行施 加锚 杆，采用 数值模 拟软 件进 行计算，如图A.2 所 示，建立 数值计 算模 型，取挡 土墙 顶宽为 0.8 m，墙 高 为 6.5 m，设 计2层 锚杆，距墙顶分 别为 2.5 m、4.5 m。图A.3 数值计 算模 型图 A.4.2 计 算 时，挡 土墙 采用 弹性本 构 模型，路基 与地 基均采 用 摩尔-库 伦弹 塑性 本构模 型，锚杆 采用 锚固单元 进行 模拟，挡 土墙 及土质 参数 见表A.1 所 示。表A.1 挡土墙 及土 质参 数表 名称 弹性模 量（MPa）剪切模 量（MPa）体积模 量（MPa）泊松比 内摩擦 角（0）粘聚力c kPa 容重 kN/m3 挡土墙 5650-0.23-23 路基填 土 120 133 44 0.35 17.5 23 18.5 地基土 60 83 22 0.38 30 11 18 A.4.3 计算结 果：墙背设 置锚
