建筑排水用硬聚氯乙烯（PVC-U） 漩流降噪管件DB35／T 1441-2014.pdf

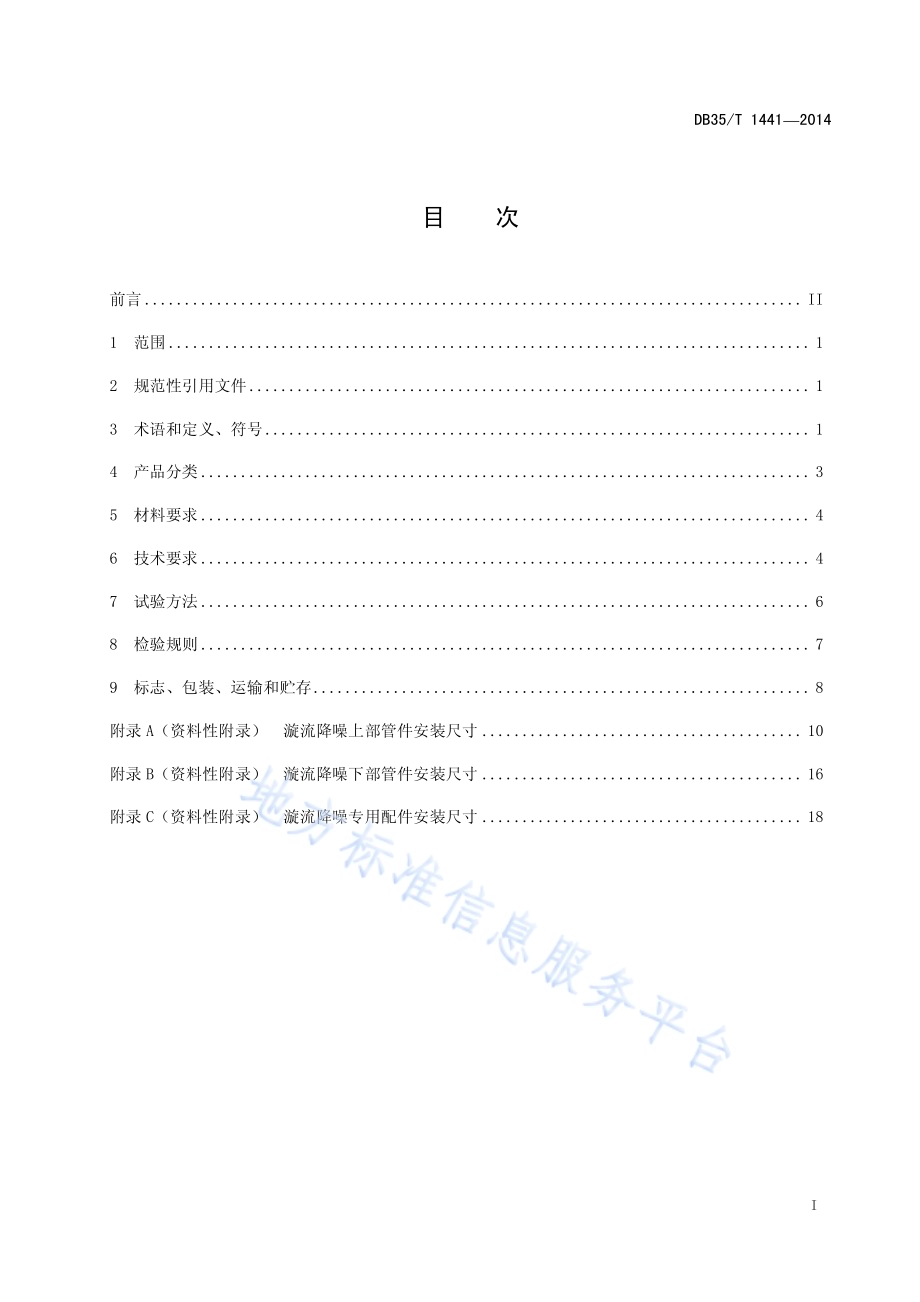

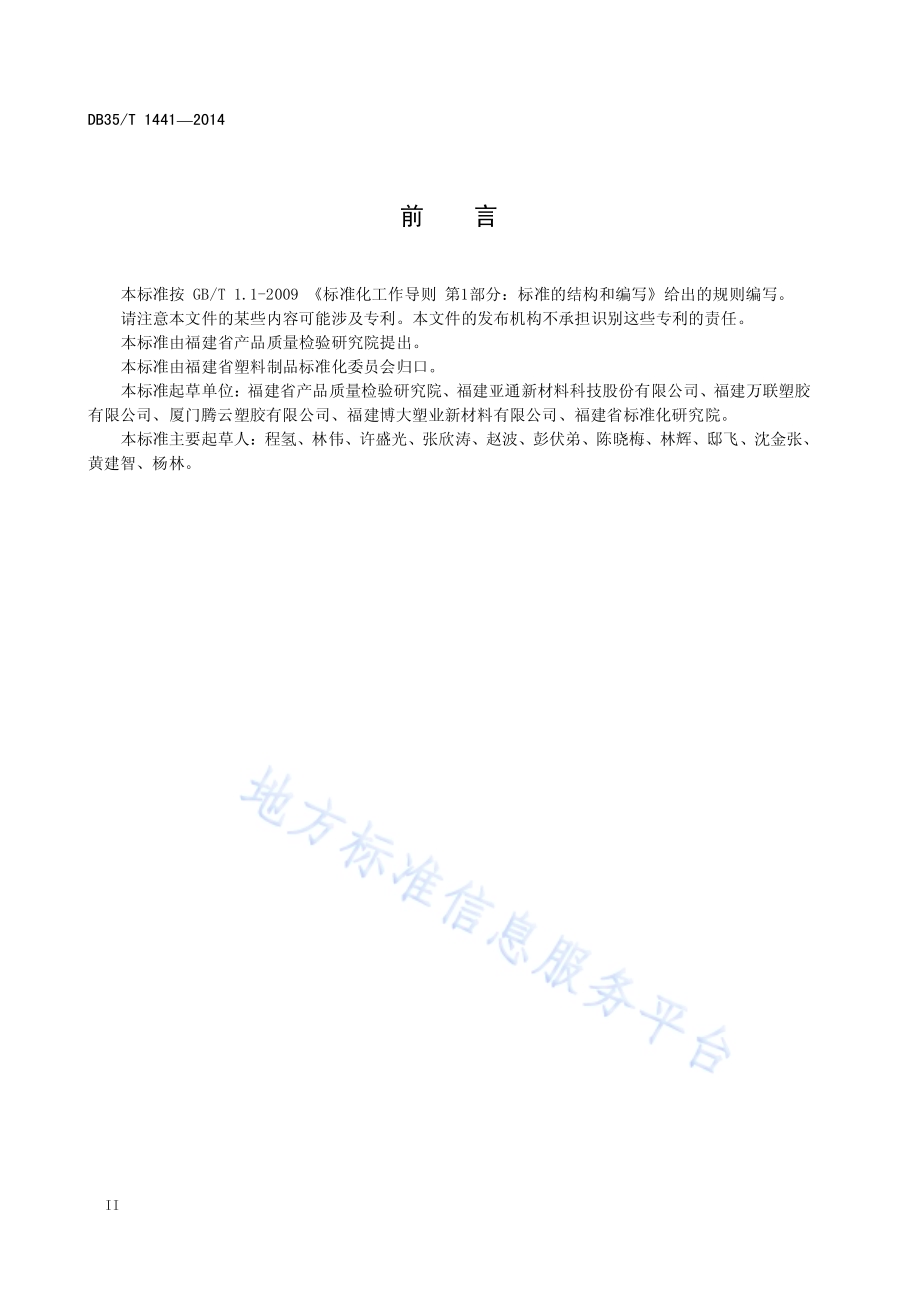

ICS 83.140.30 G 33 DB35 福建省地方标准 DB35/T 14412014 建筑排水用硬聚氯乙烯（PVC-U）漩流降噪管件 Cyclonic noise-reducing joint of unplasticized polyvinyl chloride(PVC-U)for drainage in building 2014-05-21 发布 2014-08-21 实施 福建省质量技术监督局 发布 DB35/T 14412014 I 目 次 前言.II 1 范围.1 2 规范性引 用文件.1 3 术语和定 义、符号.1 4 产品分类.3 5 材料要求.4 6 技术要求.4 7 试验方法.6 8 检验规则.7 9 标志、包 装、运输 和贮存.8 附录 A（资料性附 录）漩 流降噪上 部管件安 装尺寸.10 附录 B（资料性附 录）漩 流降噪下 部管件安 装尺寸.16 附录 C（资料性附 录）漩 流降噪专 用配件安 装尺寸.18 DB35/T 14412014 II 前 言 本标准按 GB/T 1.1-2009 标 准化工作 导则 第1 部分：标 准的结构 和编写 给出的规 则 编写。请注意本文 件的某些 内容可能 涉及专利。本文件 的发布机 构不承担 识别这些 专利的责 任。本标准由福 建省产品 质量检验 研究院提 出。本标准由福 建省塑料 制品标准 化委员会 归口。本标准起草 单位：福 建省产品 质量检验 研究院、福建亚通 新材料科 技股份有 限公司、福建 万联塑胶有限公司、厦门腾云 塑胶有限 公司、福 建博大塑 业新材料 有限公司、福建省 标准化研 究 院。本标准主要 起草人：程氢、林 伟、许盛光、张欣 涛、赵波、彭伏弟、陈 晓梅、林辉、邸飞、沈金张、黄建智、杨 林。DB35/T 14412014 1 建筑排水用硬聚氯乙烯（PVC-U）漩流降噪管件 1 范围 本标准规定 了建筑 排水用硬 聚氯乙 烯（PVC-U）漩流 降噪管件 的产品 分类、材料 要求、技术 要求、试验方法、检验规则、标志、包装、运 输和贮存。本标准适用 于以聚 氯乙烯(PVC)树脂 为主要原 料，加 入适宜的 助剂，经注塑成 型、组 装并 胶粘剂连接（下称胶 粘连接）或丝扣 柔性连接（下称 柔性连接）而成 的建筑排 水用硬 聚氯乙烯（PVC-U）漩流 降噪管件（以下简 称管件）。该产 品作为民 用建筑物 排水用管 件；在满足使 用性能的 条件下，也可作为工业排水用管 件。2 规范性引用文件 下列文件对 于本文件 的应用是 必不可少 的。凡是注日 期的引用 文件，仅注日 期的版本 适用 于本文件。凡是不注日 期的引用 文件，其 最新版本（包括所 有的修改 单）适用 于本文件。GB/T 1033.1-2008 塑料 非泡 沫塑料密 度的测定 第1部分：浸渍法、液体比 重瓶法和 滴 定法 GB/T 2828.1-2012 计数抽样 检验程序 第1部分：按接收 质量限(AQL)检索的 逐批检验 抽 样计划 GB/T 2918-1998 塑 料试样状 态调节和 试验的标 准环境 GB/T 5836.1-2006 建筑排水 用硬聚氯 乙烯（PVC-U）管材 GB/T 5836.2-2006 建筑排水 用硬聚氯 乙烯（PVC-U）管件 GB/T 8801 硬聚氯乙 烯（PVC-U）管件 坠落试验 方法 GB/T 8802 热塑性塑 料管材 管件 维卡 软化温度 测定 GB/T 8803-2001 注 塑成型硬 质聚氯乙 烯(PVC-U)管件、氯 化聚氯乙 烯(PVC-C)、丙烯 腈-苯乙烯三元共聚物(ABS)和丙 烯腈-苯 乙烯-丙烯 酸盐三元 共聚物(ASA)管件 热烘箱试 验方法 GB/T 8806 塑料管道 系统 塑 料部件尺 寸的测定 GB/T 19278-2003 热 塑性塑料 管材、管 件及阀门 通用术 语及其定 义 GB/T 21873-2008 橡 胶密封件 给、排 水管及污 水管道用 接口密封 圈 材料规 范 CECS 287:2011 漩流 降噪特殊 单立管排 水系统技 术规程 CJ/T 312-2009 建筑 排水管道 系统噪声 测试方法 DB35/T 426-2014 硬 聚氯乙烯 树脂（PVC-U）塑 料管道系 统用溶剂 型胶粘剂 3 术语和定义、符号 3.1 术语和定义 GB/T 19278-2003及CECS 287:2011界定 的以下术 语和定义 适用于本 标准。3.1.1 漩流降噪单立管排水系统 single stack drainage system with cyclonic noise-reducing joint 采用漩流降 噪管件的 单立管排 水系统。3.1.2 DB35/T 14412014 2 硬聚氯乙烯（PVC-U）漩流降噪管件cyclonic noise-reducing joint of unplasticized polyvinyl chloride 漩流降噪管 件单立管 排水系统 中管件的 统称，包 括立管上 部管件和 立管下部 管件。管 件材 质为硬聚氯乙烯（PVC-U）。3.1.3 上部漩流降噪管件up cyclonic noise-reducing fittings 漩流降噪管 件单立管 排水系统 中管件的 统称，包 括立管上 部管件和 立管下部 管件。管 件材 质为硬聚氯乙烯（PVC-U）。3.1.4 下部漩流降噪管件 bottom cyclonic noise-reducing fittings 漩流降噪管 件单立管 排水系统 中连接排 水立管与 排水横干 管或排出 管的管件。3.1.5 漩流三通、漩流四通、漩流五通 cyclone three way joint、cyclone four way joint、cyclone five way joint 管件内上部 设有导流 套，中部 整体扩容 并设有横 支管切线 进水导流 槽，下部 漏斗状导 流套 内设置有多条逆时针 方向加强 型螺旋肋。可分别 连接 1 根3 根排水横 支管，采用胶粘 连接或柔 性 连接，用于 漩流降噪管件 单立管排 水系统的 上部管件。3.1.6 漩流直通 cyclonic throughway joint 管件内上部 设有导流 套，中部整体 扩容，下部漏 斗状导流 套内设置 有多条逆 时针方向 加强 型螺旋肋，无排水横支 管接口。采用胶粘 连接或柔 性连接，用于漩流 降噪管件 单立管排 水系统中 无排 水横支管接 入楼层的上部 管件。3.1.7 同层排水管件fittings for same floor drainage 专用于同层 降板排水 系统的漩 流降噪上 部管件。在管件穿 越楼板部 位设有止 水环，便 于阻 火圈的安装及管件穿 越楼板处 的防水施 工。3.1.8 导流接头flow-guided joint 内腔设有“人”字型 导流叶片，采用胶 粘连接或 柔性连接，仅用于 由漩流降 噪管件和 普通 管材组成的单立管排 水系统的 下部管件。3.1.9 大曲率底部异径弯头 reducing bend with large radius of curvature 中部扩容，背部壁 厚增强，底部设有 减振支 架，出口 端比进 口端管径 放大二 档，曲率 半 径等于4倍立管管径的90 弯头。采用胶 粘连接或 柔性连接，用于漩 流降噪管 件单立管 排水系统 的 下部管件。3.1.10 旋流降噪专用配件 cyclonic noise-reducing special accessories 漩流降 噪管件单 立管排水 系统中除 特殊管件 外所有配 件的统称。3.1.11 管件主体壁厚 wall thickness at main body of the fitting(e1)管件连接部 分以外的 任一点壁 厚,单位为mm。3.1.12 公称外径 nominal outside diameter(dn)DB35/T 14412014 3 管材或管件 插口外径 的规定数 值，单位 为mm。3.1.13 承口中部平均内径 mean inside diameter of middle socket 承口中部相 互垂直的 两个或多 个内径测 量值的算 术平均值，单位为mm.3.1.14 承口深度（L）depth of socket 即承插深度。承插连 接时，从 承口的入 口端面到 插口的插 入端面的 距离。单 位为mm。3.2 符号 GB/T 5836.2-2006 规 定的下列 符号适用 于本标准，其意义 参见有关 图示：dn：公称外 径 ds：承口公称直 径 e1：管件主 体壁厚 e2：承口壁 厚 e3：组装配合处 壁厚 L：承口 深度 4 产品分类 漩流降噪管 件分类见表1。表1 漩流降噪管件分类表 旋流降噪管件分类 按连接方式分 胶粘连 接型 管件（见 图1）柔性连 接型 管件（见 图2）按安装方式分 异层漩 流降噪管 件 立管上 部管 件 漩流直 通、漩流 三通、漩流左 90 四通、漩 流右 90 四 通、漩流180 四 通、漩流 五通 立管下 部管 件 流接头、漩 流直 通 同层漩 流降噪管 件 同层漩流直通、同层漩流三通、同层漩流左 90 四通、同层漩流右 90 四通、同层漩 流180 四 通、同层 漩流 五通 按使用位置分 漩流降 噪上 部管 件（见附 录A）漩流降 噪下 部管 件（见附 录B）漩流降 噪专用 配件（见 附录 C）DB35/T 14412014 4 图1 胶粘连接型管件承口图 图 2 柔性连接型管件承口图 5 材料要求 5.1 原料 生产管件的 原料为硬 聚氯乙烯(PVC-U)混 配料，混 配料中聚 氯乙烯（PVC）树 脂的质量 百分 含量不宜低于85%。加入为生 产符合本 部分要 求的管件 所必需 的添加剂，添加 剂应分散 均匀。允 许 使用本厂的 清洁回用料。5.2 连接用胶粘剂、弹性密封圈 连接用胶粘 剂应符合DB35/T 426-2014的 要求，弹 性密封圈 应符合GB/T 21873-2008的要求。6 技术要求 6.1 颜色 管件一般为 白色，其 它颜色可 由供需双 方协商确 定。6.2 外观 管件内外壁 应光滑、不允许有 气泡、裂 口、明显 的痕纹、凹陷、色 泽不均及 分解变色 线，管件应完整无缺损，浇口、飞 边应修剪 平整。6.3 规格尺寸 6.3.1 管件承口平均内径及承口深度 6.3.1.1 胶粘连接型 管件承口 中部平均 内径及承 口深度应 符合表 2 规定。表2 胶粘连接型管件承口中部内径及最小承口深度 单位为 毫米（mm）公称外 径dn 承口中 部平 均内 径ds 最小承口 深度 L dsmin.（最 小）dsmax.（最 大）50 50.1 50.4 25 75 75.2 75.5 40 DB35/T 14412014 5 表 2（续）公称外 径dn 承口中 部平 均内 径ds 最小承口 深度 L dsmin.dsmax.110 110.2 110.6 48 160 160.3 160.8 58 6.3.1.2 柔性连接型 管件承口 平均端部 平均内径、承口配 合深度见表 3 表3 柔性连接型管件承口端部平均内径及承口配合深度 单位为毫 米（mm）公称外 径dn 承口端 部平 均内 径ds 承口配 合深 度L 50 50.3 20 75 75.4 25 110 110.4 32 160 160.5 42 6.3.2 管件壁厚包 括主体壁 厚、承 口处壁厚 以及组装 配合处壁 厚，壁 厚尺寸同 GB/T 5836.2-2006 规定,测量位置见图 3、图 4。管件承 口部 位以外 的主 体壁 厚e1(见图3、图4)不 应小 于同规 格管 材的 壁厚；允许 异径 管件过 渡部分壁厚从一 个尺寸渐 变到另一 个尺寸；型芯偏移 的情况下，允许管 件最薄处 壁厚比相 应的 规定值减少5%，但同一截面 上两个 相对壁厚 的平均值 应不小 于相应的 规定值。专用配 件中通气 接头的 壁 厚要求与管 件壁厚要求相同。图 3 胶粘连接型管件壁厚位置示意图 图 4 柔性连接型管件壁厚位置示意图 6.3.2.1 胶粘连接型管件 胶粘连接型 管件的承 口壁厚e2（见图3）应 不小于管 件承口部 位以外的 主体壁厚e1 的75%。6.3.2.2 柔性连接型管件 柔性连接型 管件的承 口壁厚e2（见图4）应 不小于管 件承口部 位以外的 主体壁厚e1 的90%。DB35/T 14412014 6 6.3.2.3 组装配合处 组装配合处 的壁厚e3 应 不小于管 件承口部 位以外的 主体壁厚e1 的75%。6.4 物理力学性能 管件物理力 学性能应 符合表4的 规定。表4 物理力学性能 项 目 要 求 试验方 法 密度，kg/m3 1350 1550 7.4 维卡软 化温 度，74 7.5 烘箱 试验 符合GB/T 8803-2001 的 规定 7.6 坠落 试验 无破裂 7.7 6.5 噪声 管件与相应 管材连接 后做噪声 试验，试验 通水量 为2 L/s时，噪声值 应不大于50 dB（A）。6.6 系统适用性试验 系统适用性 试验应符 合表5的规 定。表5 系统适用性试验 项 目 要 求 试验方 法 水密性 试验 无渗漏 7.9.1 气密性 试验 无渗漏 7.9.2 7 试验方法 7.1 试样预处理 除有特殊规 定外，按GB/T 2918-1998 规定，在23 2 条 件下对试 样进行 状态调节24 h，并在相同条件下 进行试验。7.2 颜色和外观 用肉眼观察，内部可 用光源照 射。7.3 管件尺寸测量 7.3.1 管件承口中部（端部）平均内径 用精度不低 于0.01 mm 的内径 量表测 量承口中 部（端 部）两个 相互垂 直的内径 尺寸，以其 算术平均值为平均内 径。7.3.2 管件承口深度 用精度不低 于0.02 mm 的游标卡 尺测量。DB35/T 14412014 7 7.3.3 管件壁厚 按GB/T 8806 的规定测 量，必要 时可将管 件切开测 量。7.4 密度 按GB/T 1033.1-2008 中的浸渍 法测定。7.5 维卡软化温度 按GB/T 8802 测定。7.6 烘箱试验 对组装前的 管件外壳 体按GB/T 8803-2001分别进 行测定。7.7 坠落试验 对组装后管 件的外壳 按GB/T 8801分别进 行测定。7.8 噪声试验 依据CJ/T 312-2009 建筑排 水管道 系统噪声 测试方 法，管 件连接 管材为普 通建筑排 水 用硬聚氯乙烯实壁管 材（符合GB/T 5836.1-2006），按流 水量2L/s 对规格为dn（110 mm3.2 mm）硬聚氯乙烯 静音管道系统 进行测试，取声源 室1数值为 试验结果。7.9 系统适用性试验 7.9.1 水密性试验 按GB/T 5836.1-2006 中附录A进 行试验。7.9.2 气密性试验 按GB/T 5836.1-2006 中附录B进 行试验。8 检验规则 8.1 出厂检验 每批产品需 经厂质量 检验部门 检验合格，并附有 合格证明 方可出厂。出厂检 验项目为 颜 色、外观、承口端部（中部）内 径、最小 承口深度、壁厚、烘箱试验 和坠落试 验。8.1.1 组批 以同一原料、配方 和工艺生 产的同一 规格的 管件为一 批。每 批数量不 超过5000件。如 果 生产7天仍不足一批，以7天生产 量为一批。8.1.2 抽样方案 6.16.3 按 GB/T 2828.1-2012 规定，采用正常 检验一次 抽样方案，取一 般检验水 平，接 收质量限AQL=6.5，抽样 方案见表 6。DB35/T 14412014 8 表6 抽样方案 单位为 件 批量N 样 本量 n 接 收数 Ac 拒 收数 Re 90 5 0 1 91 150 8 1 2 151280 13 2 3 281500 20 3 4 5011200 32 5 6 1201 3200 50 7 8 3201 10000 80 10 11 8.1.3 计数抽样检验 在计数抽样 合格的产 品批中随 机抽取足 够的样品，进行烘 箱试验和 坠落试验。8.2 型式试验 8.2.1 检验项目与周期 型式试验项 目为第6 章中除6.5、6.6 条款以 外的所有 项目。按8.3.2 规定对6.16.3条 进 行检验，在检验合格 的样品 中随机抽 取足够的 样品，进行6.4 条中的各 项试验。一般情 况下，每 两 年至少进行 一次。若有下 列情况之 一时，也 应进行型 式试验：a)新产品或老 产品转厂 生产的试 制定型鉴 定；b)当结构、材 料、工艺 发生较大 变化，可 能影响产 品性能时；c)长期停产后，恢复生 产时；d)出厂检验结 果与上次 检验结果 有较大差 异时；e)国家质量监 督机构提 出型式检 验的要求 时。8.2.2 定型试验 一般情况下，在首次 投产时进 行。定型 试验的项 目为第6章 规定的全 部技术要 求，。8.2.3 判定规则 项目6.16.3中任意 一条不 符合表6 规定时，则判该 型式试验 为不合 格。物理 力学性 能中 如有不合格项时，可 在该批产 品中随机 抽取双倍 的样品对 不合格项 进行复检，复检结 果如仍有 不合 格，则判该 型式试验为不 合格。9 标志、包装、运输和贮存 9.1 标志 9.1.1 产品至少应 有下列永 久性标志：a)生产厂名 或商标；b）材料名称：PVC-U；c)产品规格：公称外 径；d）执行标准 编号。DB35/T 14412014 9 9.1.2 产品包装至 少应有下 列内容：a)生产厂名和 地址；b)产品名称；c)商标；d)管件类型和 规格；e)生产日期或 生产批号。9.2 包装 管件按类型 和规格分 别包装，包装用 材料由供 需双方商 定，一 般情况下 每件包装 质量不超 过25 kg。9.3 运输 管件在运输 时，不得 暴晒、玷 污、重压、抛摔和 损伤。9.4 贮存 管件应贮存 在库房，合理放置，远离热 源。DB35/T 14412014 10 附 录 A（资料性附录）漩流降噪上部管件安装尺寸 A.1 漩流直通 漩流直通见 图A.1，安装 尺寸见 表A.1。图A.1 漩流直通 表A.1 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 连接方 式 110 175 300 胶粘连 接 110 175 345 柔性连 接 A.2 漩流三通 漩流三通见 图A.2，安装 尺寸见 表A.2。DB35/T 14412014 11 Z4Z3Z1Z2Z4Z3Z1Z2 图A.2 漩流三通 表A.2 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 Z3 Z4 连接方 式 110110 300 260 90.5 182 胶粘连 接 110110 326 278 90.5 198 柔性连 接 A.3 漩流左 90四通 漩流左90 四通见图A.3，安装 尺寸见表A.3。Z5Z4Z1Z2dnZ5Z4Z1Z2dnZ3Z3Z6Z6 图A.3 漩流左 90四通 DB35/T 14412014 12 表A.3 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 Z3 Z4 Z5 Z6 连接方 式 11011075 300 46 260 182 126 156 胶粘连 接 11011075 344 72 278 198 140 172 柔性连 接 A.4 漩流右 90四通 漩流右90 四通见图A.4，安装 尺寸见表A.4。Z6Z5Z4Z1Z2dnZ6Z5Z4Z1Z2dnZ3Z3 图A.4 漩流右 90四通 表A.4 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 Z3 Z4 Z5 Z6 dn 连接方 式 11011075 300 46 260 182 126 156 75 胶粘连 接 11011075 326 72 278 182 140 172 75 柔性连 接 DB35/T 14412014 13 A.5 漩流 180四通 漩流180四通 见图A.5，安装 尺寸见表A.5。Z1Z1Z2Z2Z3Z4Z3Z4 图A.5 漩流 180四通 表A.5 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 Z3 Z4 连接方 式 110110110 320.5 260 364 88 胶粘连 接 110110110 353 278 395 88 柔性连 接 DB35/T 14412014 14 A.6 漩流五通 漩流五通见 图A.6，安装 尺寸见 表A.6。dn1dn1Z6Z5Z4Z1Z2Z3Z5Z6Z4Z1Z2Z3 图A.6 漩流五通 表A.6 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 Z3 Z4 Z5 Z6 dn 连接方 式 11011075 320.5 254 260 364 126 208 75 胶粘连 接 11011075 353 271 278 395 141 224 75 柔性连 接 DB35/T 14412014 15 A.7 漩流直角四通 漩流直角四通 见图A.7，安装尺寸 见表A.7。Z1 Z3Z1 Z3Z2Z2Z4 Z4 图A.7 漩流直角四通 表A.7 安装尺寸 单位 为毫 米（mm）公称外 径 Z1 Z2 Z3 Z4 连接方 式 110110 320 260 182 182 胶粘连 接 110110 360 286 205 205 柔性连 接 DB35/T 14412014 16 附 录 B（资料性附录）漩流降噪下部管件安装尺寸 B.1 导流接头 导流接头见 图B.1，安装 尺寸见 表B.1。ZZ 图 B.1 导流接头图 表 B.1 安装尺寸 单位为 毫米（mm）公称外 径 Z 连接方 式 110 300 胶粘连 接 110 310 柔性连 接 DB35/T 14412014 17 B.2 大曲率底部异径弯头 大曲率底部 异径弯头 见图B.2，安装尺寸 见表B.2。Z1Z2Z1Z2RR 图 B.2 大曲率底部异径弯头 表 B.2 安装尺寸 单位为 毫米（mm）公称外 径 Z1 Z2 R 连接方 式 110160 184 186 450 胶粘连 接 110160 184 186 450 柔性连 接 DB35/T 14412014 18 附 录 C（资料性附录）漩流降噪专用配件安装尺寸 C.1 漩流通气接头 漩流通气接头 见图C.1，安装尺寸 见表C.1。Z1 Z2Z3Z2Z3Z1 图 C.1 漩流通气接头 表 C.1 安装尺寸 单位为 毫米（mm）B 公称外 径 Z1 Z2 Z3 连接方 式 11075 53 246 130 胶粘连 接 11075 78 265 146 柔性连 接 _
