空气压缩机组及供气系统节能监测DB22／T 2061-2014.pdf

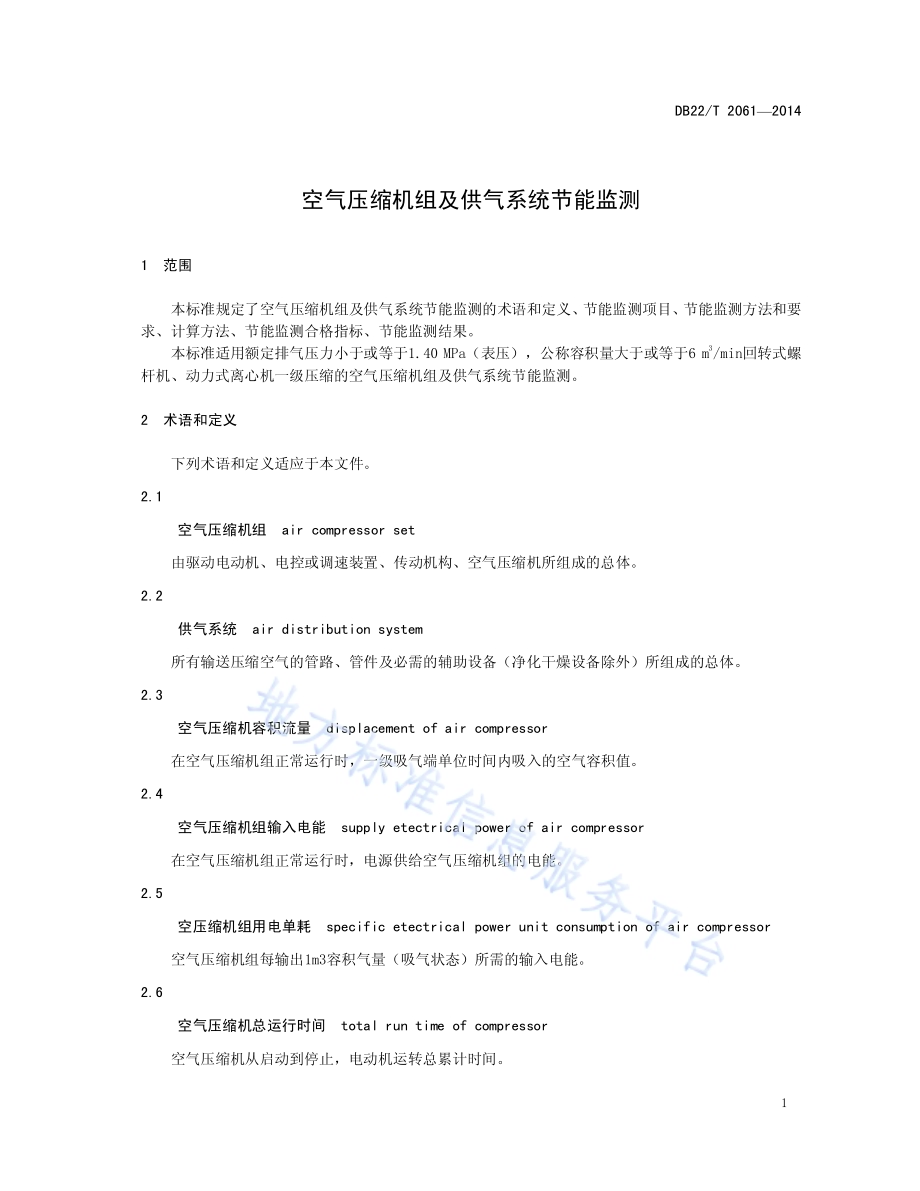

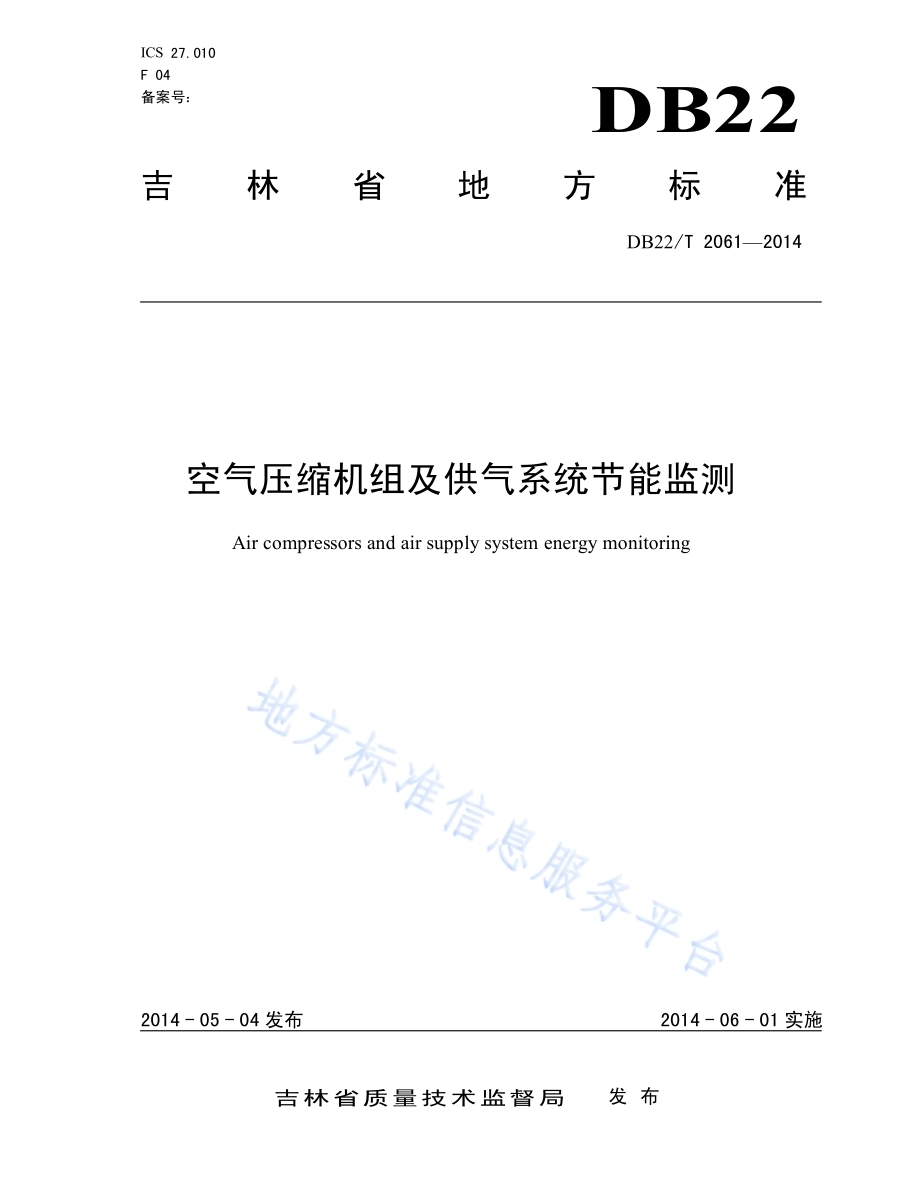

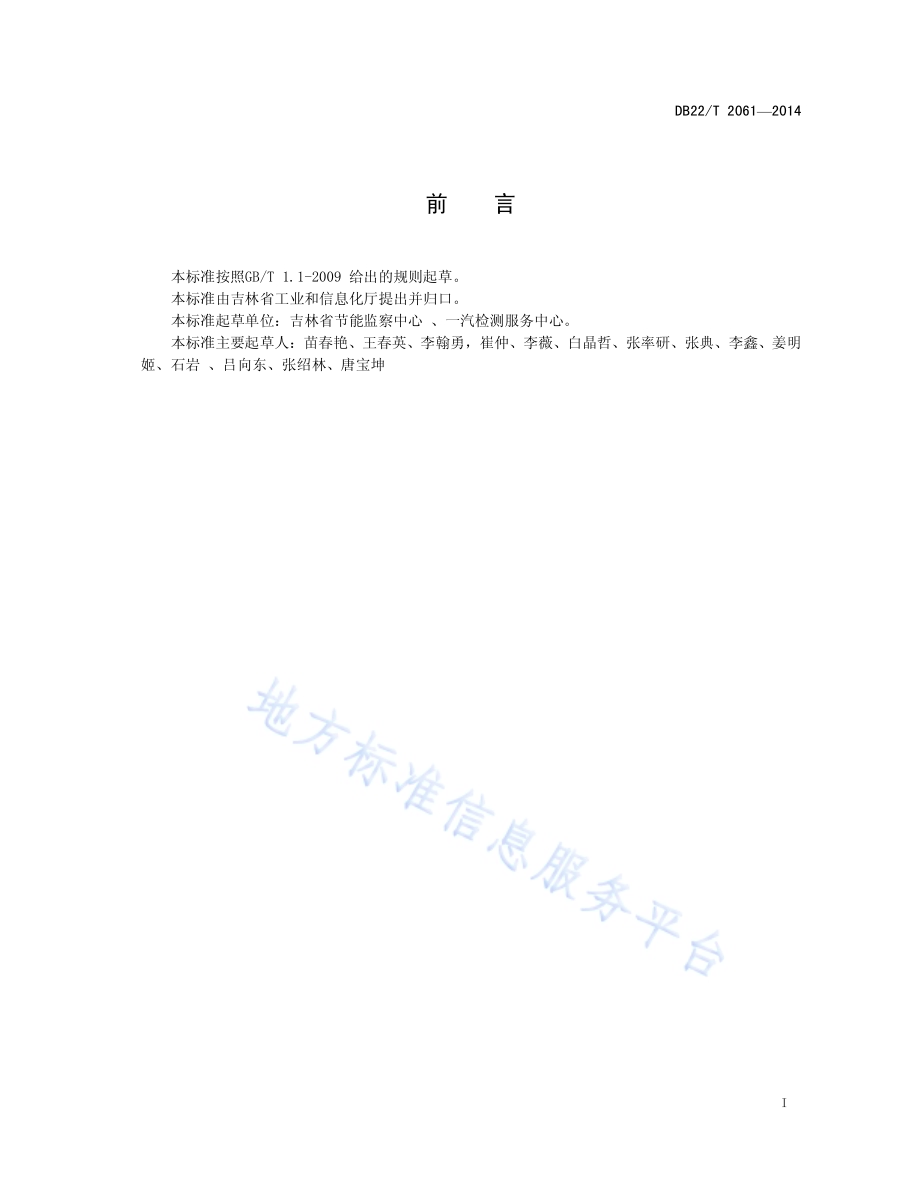

ICS 27.010 F 04 备案号：DB22 吉林省 地方标准 DB22/T 2061 2014 空气压缩机组及供气系统节能监测 Air compressors and air supply system energy monitoring 2014-05-04发布 2014-06-01实施 吉林省质量技术监督局 发布 DB22/T 2061 2014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省节能监察中心、一汽检测服务中心。本标准主要起草人：苗春艳、王春英、李翰勇，崔仲、李薇、白晶哲、张率研、张典、李鑫、姜明姬、石岩、吕向东、张绍林、唐宝坤 DB22/T 2061 2014 1 空气压缩机组及供气系统节能监测 1 范围 本标准规定了空气压缩机组及供气系统节能监测的术语和定义、节能监测项目、节能监测 方法 和要 求、计算方法、节能监测 合格指 标、节能监测 结果。本标准 适用额 定 排 气压 力小于或等于 1.40 MPa（表 压），公称容积量大于或等于 6 m3/min回转式螺 杆 机、动力式离 心机一 级 压缩的空气压缩机组及供气系统节能监测。2 术语和定义 下列 术语和定义 适应于 本 文件。2.1 空气压缩机组 air compressor set 由 驱动电动 机、电控或调速装置、传动 机 构、空气压缩机 所 组 成 的 总体。2.2 供气系统 air distribution system 所有输送 压缩空气的 管路、管件 及 必需 的 辅助设备（净 化 干燥设备除外）所 组 成 的 总体。2.3 空气压缩机容积流量 displacement of air compressor 在 空气压缩机组 正常运行时，一 级吸 气 端 单位 时间内吸入 的空气 容积值。2.4 空气压缩机组输入电能 supply etectrical power of air compressor 在 空气压缩机组 正常运行时，电源 供给空气压缩机组的 电 能。2.5 空压缩机组用电单耗 specific etectrical power unit consumption of air compressor 空气压缩机组 每输 出 1m3容积 气 量（吸 气 状态）所需 的 输入电 能。2.6 空气压缩机总运行时间 total run time of compressor 空气压缩机 从启动到停止，电动 机 运转总累计时间。DB22/T 2061 2014 2 2.7 空气压缩机总加载时间 air compressor total load time 空气压缩机 从启动到停止，空气压缩机 产 气 总累计时间。3 节能监测项目 3.1 监测检查项目 3.1.1 空气压缩机组 不得使用 国家 公 布 的 淘汰 产 品。3.1.2 检测 计量 仪 表 配 备 齐全。供气系统 布 置合 理，不 泄漏。压缩机 吸 气口 应 安 装在 背阳、无热 源 的 场 所。3.1.3 空气压缩机组 应有设备 日 常运行 记录、检 修记录。应有在有 效期 内 的节能监测 报告。3.2 监测项目 监测项目 包括：a)压缩机 吸 气 温度；b)压缩机 排 气 温度；c)压缩机 冷却水进水温度；d)压缩机 冷却水进、出 水温差；e)压缩机机组 用电 单 耗。4 节能监测方法和要求 4.1 监测 必 须 在 空气压缩机组及供气系统 正常运行 工 况 下 进 行。且该 工 况 应 具 有 统 计值 的 代 表 性。4.2 对稳 定 负荷 的空气压缩机组，以 2 h为 一 个 检测 周期，对 不 稳 定 负荷 的空气压缩机组，以 一 个 或 几个负荷变 化 周期为 一 个 检测 周期。4.3 在 检测 周期 内，同 一工 况 下 的 各被 测 参数 应 同 时 进 行 采样，被 测 参数 应 重复采样三次以上，采样 间 隔 时间 为 10 min 20 min，以各 组 读数 值 的 算 术 平均 值 作为 计算值。4.4 压缩机 容积 流 量 检测 用 流 速法 测 试。测 试 方法用 风 速 测 试仪 测 试 一 级吸 气 端 流 速，通过 一 级吸 气 端 平均流 速 和 面 积，测 算 出压缩机 容积 流 量。测 试记录 及 计算 见附录 A。4.5 测 量 仪 表应在 仪 表 规定的 使用 范围 内，测 量 仪 表（含 在 线 工 作仪 表）的准 确度 应不 低 于表 1规定，仪 表应在 检定的 有 效期 内。表 1 序号 仪 表 名 称 准 确度 1 电 能测 试仪 1.5级 2 风 速 测 试仪 2.0级 3 温度 计 1.0级 4 压 力计 2.5级 5 计时表 0.5级 6 大 气压 力表 1.5级 4.6 测 试参数 和测 点 位 置应 符 合下列 要 求：DB22/T 2061 2014 3 a.环境温度 tnj，大 气压 力 PK：在离 压缩机 吸 气口 1米处;b.电动 机 输入电 能（包括 电控或调速装置）W：在电动 机 配 电装置 的 进线处；c.压缩机 吸 气 温度 Tx：在 压缩机标准 吸 气位 置（距 吸 气 法 兰前 的 距 离 为 两倍 管 直径）处；d.压缩机 排 气 温度 Tp：在 压缩机标准 排 气位 置（距 排 气 法 兰前 的 距 离 为 两倍 管 直径）处；e.压缩机 吸 气压 力 Px：在 压缩机标准 吸 气位 置（距 吸 气 法 兰前 的 距 离 为 一 个 管 直径）处；f.压缩机 排 气压 力 Pp：在 压缩机标准 排 气位 置（距 排 气 法 兰前 的 距 离 为 一 个 管 直径）处；g.压缩机 冷却水进水温度 t1：在 压缩机 冷却水进 口 处；h.空气压缩机 进 气 端 气 量 Gx:在 空压机 进 气口 处。5 计算方法 空气压缩机组 用电 单 耗（1）按 下式计算：2 1K KGWDx=.(1)式 中：D 空气压缩机组 用电 单 耗，kW h/m；W 在 检测 周期 内，空气压缩机组 输入电 能，kW h；xG 在 检测 周期 内，空气压缩机 进 气 端 气 量，m；1K 冷却修 正 系 数，水冷 K1=1.0，风冷 K1=0.88；2K 压 力 修 正 系 数，当 空气压缩机组 在排 气压 力 为 0.7 MPa（表 压）工 作 时，K2=1。对 于 其它 工 作 压 力 机组，K2按 公式（2）进 行计算：18114.02857.02-=xpPPK.(2)式 中：2K 压 力 修 正 系 数；pP 压缩机 排 气压 力（绝 对）MPa；xP 压缩机 吸 气压 力（绝 对）MPa。6 节能监测合格指标 空气压缩机组及供气系统节能监测 合格指 标 见 表 2。DB22/T 2061 2014 4 表 2 序号 监测项目 合格指 标 1 压缩机 吸 气 温度 40 2 压缩机 排 气 温度 风冷 100 水冷 95 3 压缩机 冷却水进水温度 25（冬季）35（夏季）4 压缩机 冷却水进、出 水温差 按 产 品 规定 5 电 单 耗 电动 机 容量 45 kW 45 kW 电动 机 容量 200 kW 电动 机 容量 200 kW 0.116 kW h/m3 0.110 kW h/m3 0.106 kW h/m3 7 节能监测结果 7.1 全 部 监测 指 标 同 时合格方 可视 为 节能监测 合格。7.2 监测单位 应 做 出节能监测 报告，监测 报告 格式 参见附录 B。7.3 监测单位 应 提出节能 建议。DB22/T 2061 2014 5 A A 附 录 A（资料性附录）空压机机组及供气系统节能监测记录及计算 A.1 空压机机组及供气系统节能监测记录及计算见表 A.1。表 A.1 序号 项目 名 称 符号 单位 计算公式或 数 据来 源 数 值 1 检测 时间 t h 实 测 2 空压机组 输入电 能 W kW h 实 测 3 压缩机 吸 气 温度 TX 实 测 4 压缩机 排 气 温度 TP 实 测 5 当地 大 气压 Pk MPa 实 测 6 压缩机 吸 气压 力（绝 对）PX MPa k XP P=7 压缩机 排 气压 力 P MPa 实 测 8 压缩机 排 气压 力（绝 对）PP MPa k pP P P+=9 压缩机 总 加载 时间 tj h 实 测 10 压缩机 总 卸载 时间 tx h j xt t t-=11 空压机 吸 气 端 面 积 F m2 实 测 12 空压机 吸 气 端 平均风 速 V m/s 测 试 计算 13 空压机 吸 气 量 GX m3 j Xt V F G=14 冷却水修 正 系 数 K1 水冷 0.11=K 风冷 88.02=K 15 压 力 修 正 系 数 K2 18114.02857.0 2-=xpPPK 16 空压机组 用电 单 耗 D kW h/m3 2 1K KGWDx=DB22/T 2061 2014 6 B B 附 录 B（资料性附录）空气压缩机组及供气系统节能监测报告格式 B.1 空气压缩机组及供气系统节能监测报告格式见表 B.1。表 B.1 报告 编 号：被 监测单位 监测 通 知 号 设备 名 称 设备 型 号 设备 编 号 监测 日期 监测 依据 监测项目 监测 数 据 合格指 标 结 论 压缩机 吸 气 温度/压缩机 排 气 温度/压缩机 冷却水进水温度/压缩机 冷却水进、出 水温差/监测结果 空压机机组 用电 单 耗/kW h/m3 评价 结 论、处理 意 见 及 建议 监测 负 责 人：审核 人：批 准人：_
