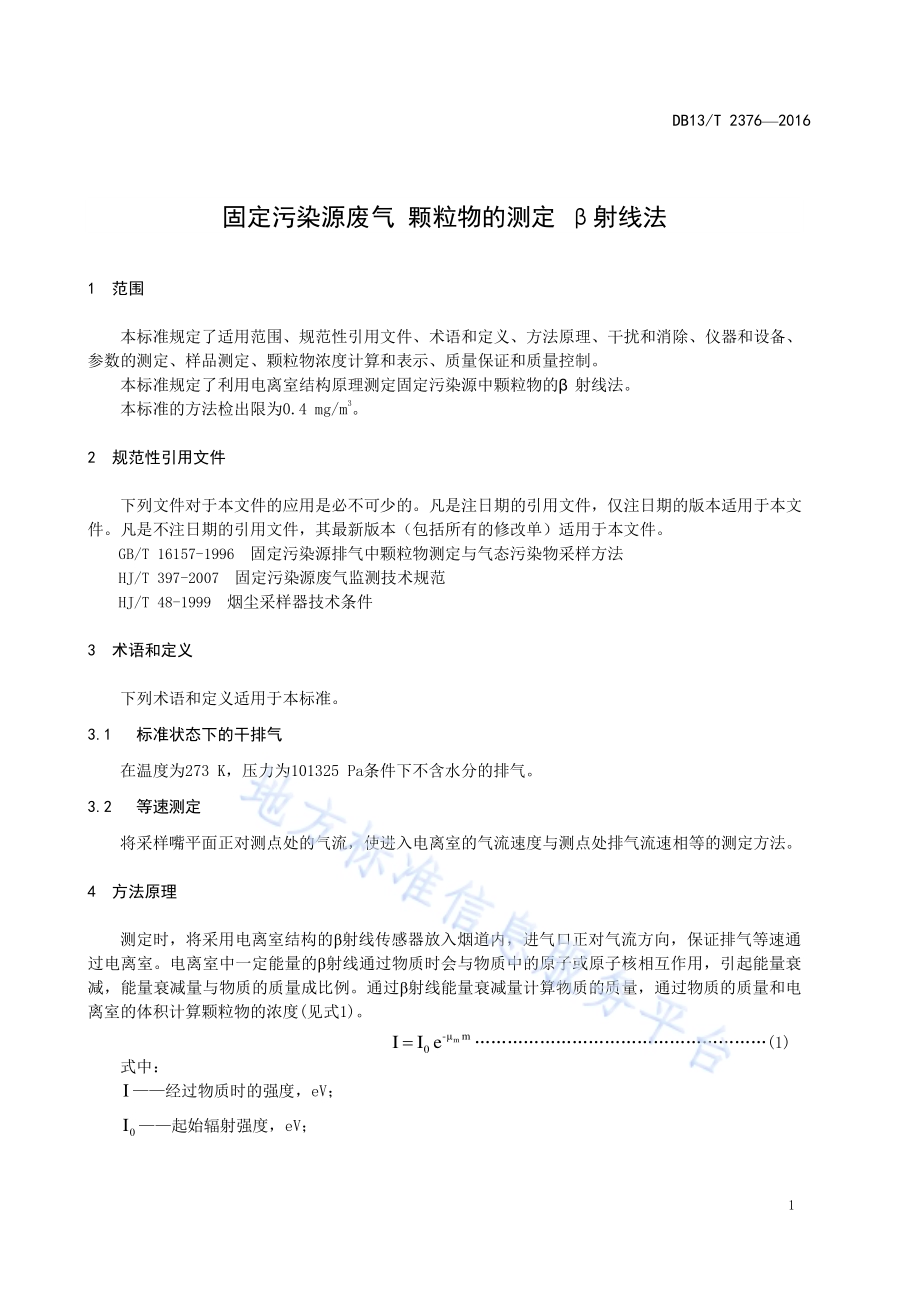

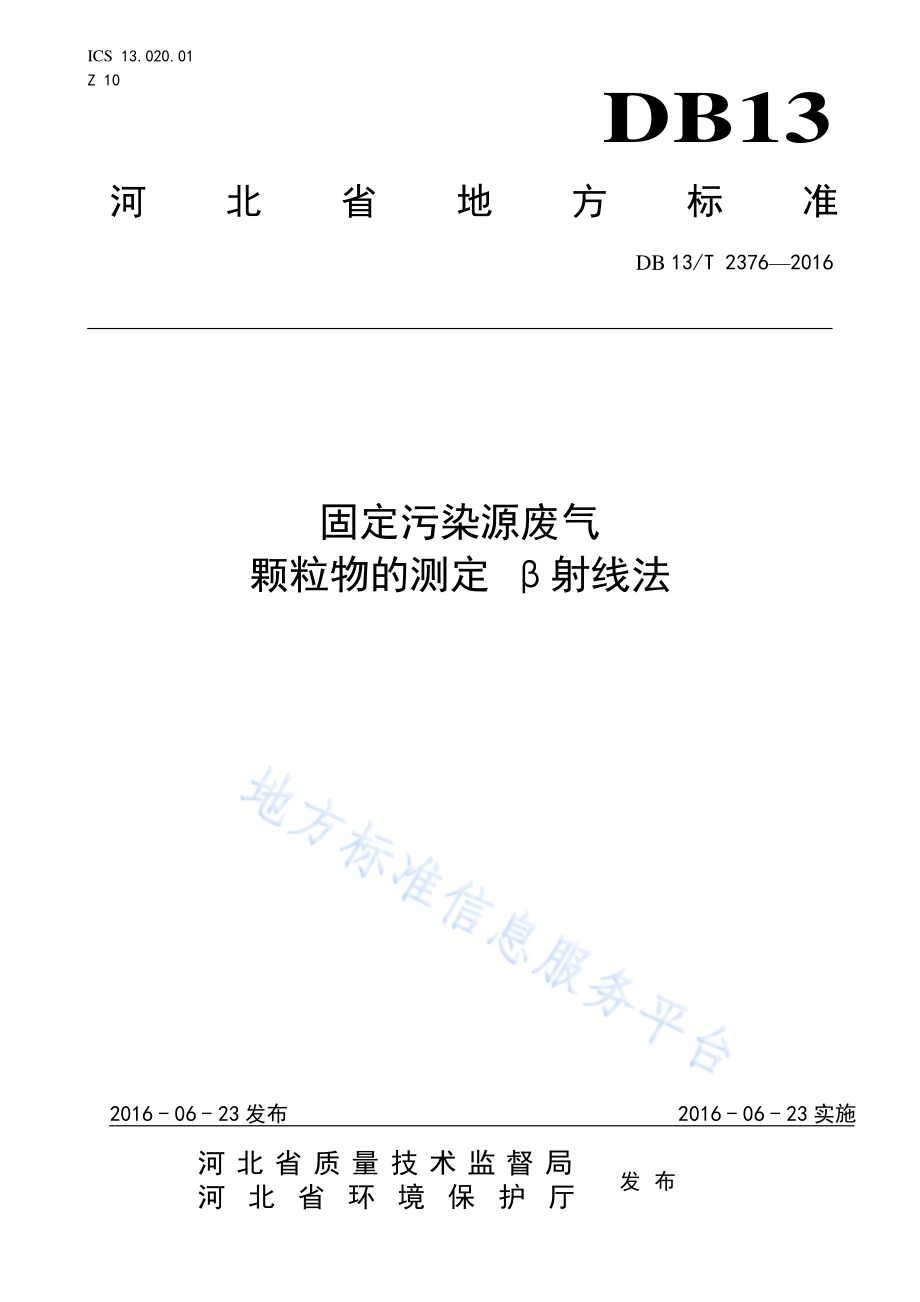

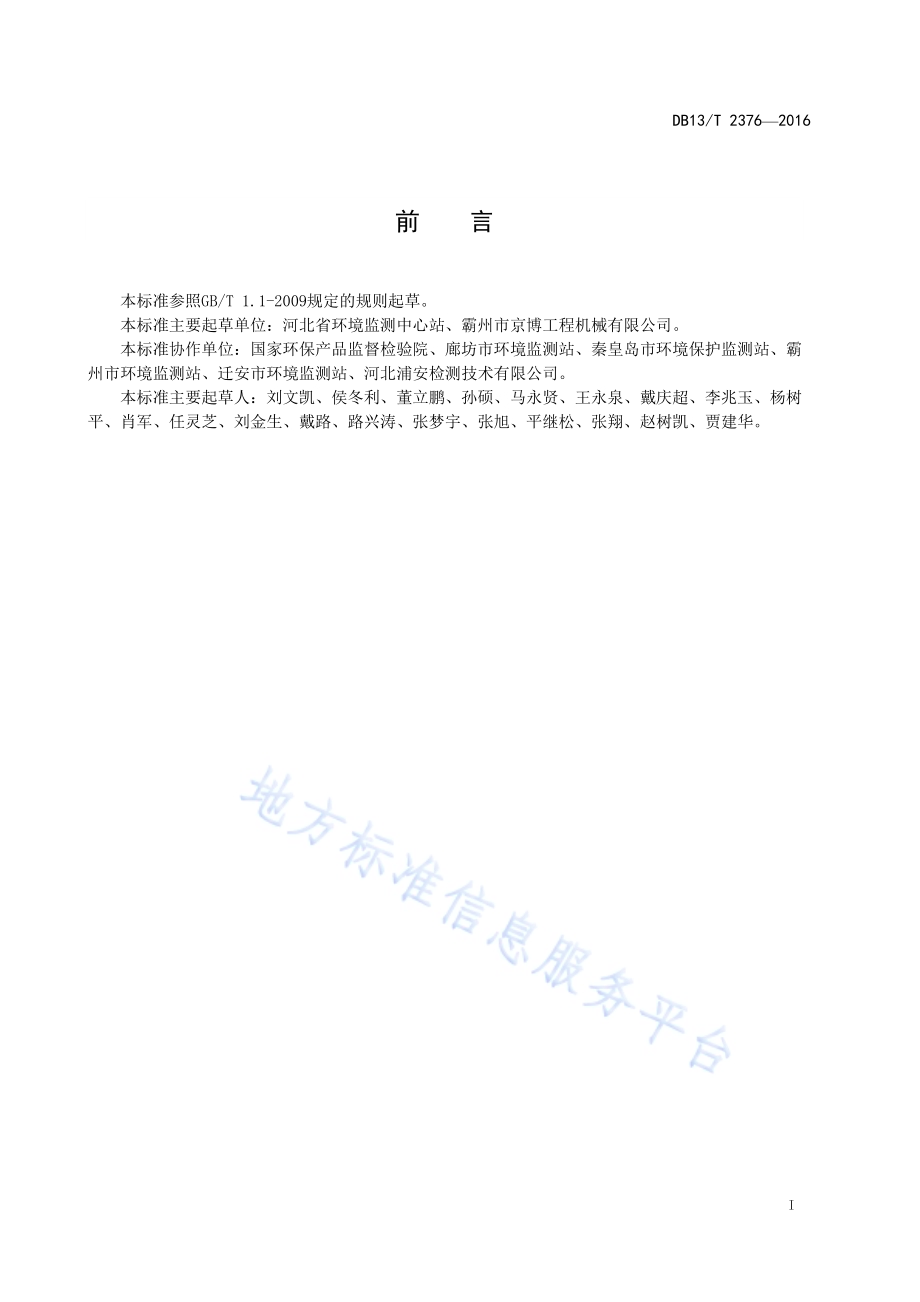

ICS 13.020.01 Z 10 DB13 河北省地方标准 DB 13/T 2376 2016 固定污染 源废气 颗粒物的 测定 射 线法 2016-06-23 发布 2016-06-23 实施 河 北 省 质 量 技 术 监 督 局 河北省环境保护厅 发布 DB13/T 2376 2016 I 前 言 本标准 参照GB/T 1.1-2009 规定的 规则 起草。本标准 主要 起草 单位：河 北省环 境监 测中 心站、霸 州市京 博工 程机 械有 限公 司。本标准 协作 单位：国 家环 保产品 监督 检验 院、廊坊 市环境 监测 站、秦皇 岛市 环境保 护监 测站、霸州市环 境监 测站、迁 安市 环境监 测站、河 北浦 安检 测 技术 有限 公司。本标准 主要 起草 人：刘文 凯、侯 冬利、董 立鹏、孙 硕、马 永贤、王 永泉、戴 庆超、李兆 玉、杨 树平、肖 军、任灵 芝、刘金 生、戴 路、路兴 涛、张梦 宇、张 旭、平继 松、张翔、赵树 凯、贾建 华。DB13/T 2376 2016 1 固 定污染 源废气 颗 粒物的 测定 射 线法 1 范围 本标准 规定 了 适 用范 围、规范性 引用 文件、术 语和 定义、方法 原理、干 扰和 消除、仪器 和设 备、参数的 测定、样 品测 定、颗粒物 浓度 计算 和表 示、质量保 证和 质量 控制。本标准 规定 了利 用电 离室 结构原 理 测 定固 定污 染源 中 颗粒 物的 射 线法。本标准 的方 法检 出限 为0.4 mg/m3。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 16157-1996 固 定污 染源排 气中 颗粒 物测 定与 气态污 染物 采样 方法 HJ/T 397-2007 固 定污 染 源废气 监测 技术 规范 HJ/T 48-1999 烟 尘采 样器 技术条 件 3 术语和 定义 下列术 语和 定义 适用 于本 标准。3.1 标准 状态 下的 干排 气 在温度 为273 K，压 力为101325 Pa 条 件下 不含 水分 的 排气。3.2 等速 测定 将采样 嘴平 面正 对测 点处 的气流，使 进入 电离 室的 气流速 度与 测点 处排 气流 速相等 的测 定 方 法。4 方法原 理 测 定 时，将采 用 电离 室结构 的 射 线传 感 器放 入烟 道内，进气 口正 对 气流 方向，保 证排 气等 速通过 电 离室。电 离室 中一 定能 量 的 射线 通过 物质 时会与 物 质中 的原 子或 原子 核相 互 作用，引 起能 量衰减，能量 衰减 量与 物质 的质 量 成比 例。通过 射 线能量 衰 减量 计算 物质 的质 量，通 过物 质的 质量 和电离室的 体积 计算 颗粒 物的 浓度(见式1)。m-0me I I(1)式中：I 经 过物 质时 的强 度，eV；0I 起 始辐 射强 度，eV；DB13/T 2376 2016 2 m 质 量衰 减系 数，kg-1；m 质 量，g。5 干扰和 消除 烟道内 湿度 较大 时，废气 中的颗 粒物 和凝 结水 容易 在传感 器内 表面 沉积，对 本测定 方法 的零 点 产生干扰，因 而须 对传 感器 定期清 理及 零点 校准。6 仪器和 设备 射线 法颗 粒物 测定 仪包 括：颗粒 物浓 度传 感器、采 样泵、S型 皮托 管、压 力传 感器、温度 传感 器、二次仪 表等。具 备排 气等 速通过 电离 室功 能的 射 线 传感器 可不 配置 采样 泵。射线 法颗 粒物 测定 仪应 符 合HJ/T 48-1999 中相 关规 定。7 参数的 测定 7.1 排气温 度的 测定 应符合GB/T 16157-1996 第5.1条 的规 定。7.2 排气中 水分 含量 的测 定 应符合GB/T 16157-1996 第5.2条 的规 定。7.3 排气 中O2 的测 定 应 符合GB/T 16157-1996 第5.3条 的规 定。7.4 排气中 压力 的测 定 应符合GB/T 16157-1996 第5.4条 的规 定。7.5 排气流 速、流量 的测 定 应符合GB/T 16157-1996 第7条的 规定。8 样品测 定 8.1 测定位 置和 测定 点 测定位 置和 测定 点应 符合HJ/T 397-2007 的 要求。8.2 仪器准 备 8.2.1 仪器校 零 打开主 机电 源，以 零 空气 为颗粒 物的 零点，按 仪器 使用说 明书 中规 定进 行仪 器零点 校准。8.2.2 气密性 检查 DB13/T 2376 2016 3 以恒定 的压 力堵 紧S 型皮 托 管的全 压口，若 仪器 显示 流速在60 s 内无 变化，表 示气密 性合 格。8.3 定点测 定 将颗粒 物测 定仪 传感 器插 入烟道 中，采样 嘴置 于测 点上，正对 气流，使 采样 嘴的进 气速 度与 测 点处气流 速度 相等（其 相对 误差应 在10%以 内）。待温 度值读 数稳 定，即可 记录 读数。每次 测定 时间 不低于1 min。测定 时间 应符 合HJ/T 397-2007 的规 定。8.4 多点测 定 测定 点 位的 确定 应符 合GB/T 16157-1996 第4.2.4 条 的 规定，各点 测定 时间 相等，得出 测定 断面 的平均浓 度。9 颗粒物 浓度 计算 和表 示 9.1 颗粒物 浓度 9.1.1 颗粒物 的浓 度是由 公 式（2）算出。6m010V IIlnC(2)式中：C 颗 粒物 实测 浓度，mg/m3；0I 起 始辐 射强 度，eV；I 经 过物 质时 的强 度，eV；m 质 量衰 减系 数，kg-1；V 电 离室 体积，m3。9.1.2 多点测 定时，颗 粒物 的 平 均浓度 由公 式（3）算出。n nn n nF V F V F VF V C F V C F V CC 2 2 1 12 2 2 1 1 1(3)式中：C 颗 粒物 的平 均浓 度，mg/m3；nC C C，2 1各 测定 点颗 粒物 浓度，mg/m3；nV V V 2 1，各测 定点 排气 流速，m/s；nF F F 2 1，各 测定 点所 代表 的面 积，m2。DB13/T 2376 2016 4 9.2 标准 状态 下干 废气 排放 量 标准状 态下 干废 气排 放量 由式（4）算 出：swss as snXtP BQ Q 1273273101325(4)式中：snQ 标 准状 态下 干排 气量，m3/h；sQ 测 量工 况下 排气 量，m3/h；aB 大 气压 力，Pa；sP 排 气静 压，Pa；st 排 气温 度，；swX 排 气中 水分 含量 体积 百分数，%。9.3 颗粒 物排 放速 率 颗粒物 排放 速率 以单 位小 时颗粒 物的 排放 量表 示，其单位 为kg/h。颗粒 物排 放速率 按 式（5）计 算：610 snQ C G(5)式中：G 颗 粒物 排放 速率，kg/h；C 颗 粒物 实测 排放 浓度，mg/m3；snQ 标 准状 态下 干排 气量，m3/h。9.4 颗粒物 排放 浓度 本方法 计算 出的 浓度 为实 测浓度，排 放浓 度需 根据 相关排 放标 准的 要求 进行 折算。10 质量保 证和 质量 控制 仪器应 每年 送国 家授 权的 计量部 门进 行 计 量溯 源。每次测 定前 需进 行零 点校 准。每次测 定前 应检 查S 型皮 托 管至压 力传 感器 之间 的气 密性。测定过 程中 应确 保测 孔密 封，避 免改 变原 有流 场。_
