古建筑结构安全性鉴定技术规范 第1部分：木结构DB11／T 1190.1-2015.PDF

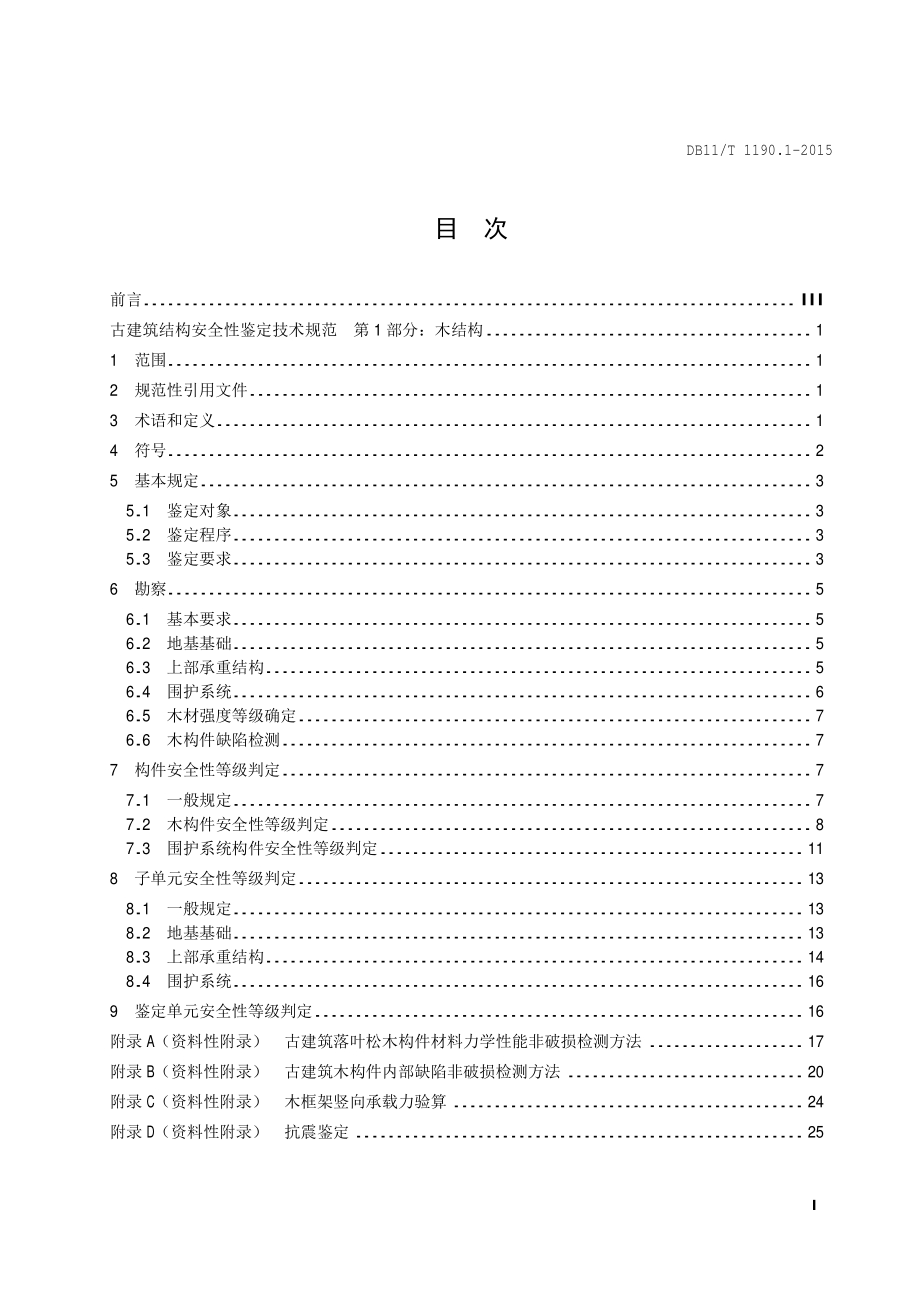

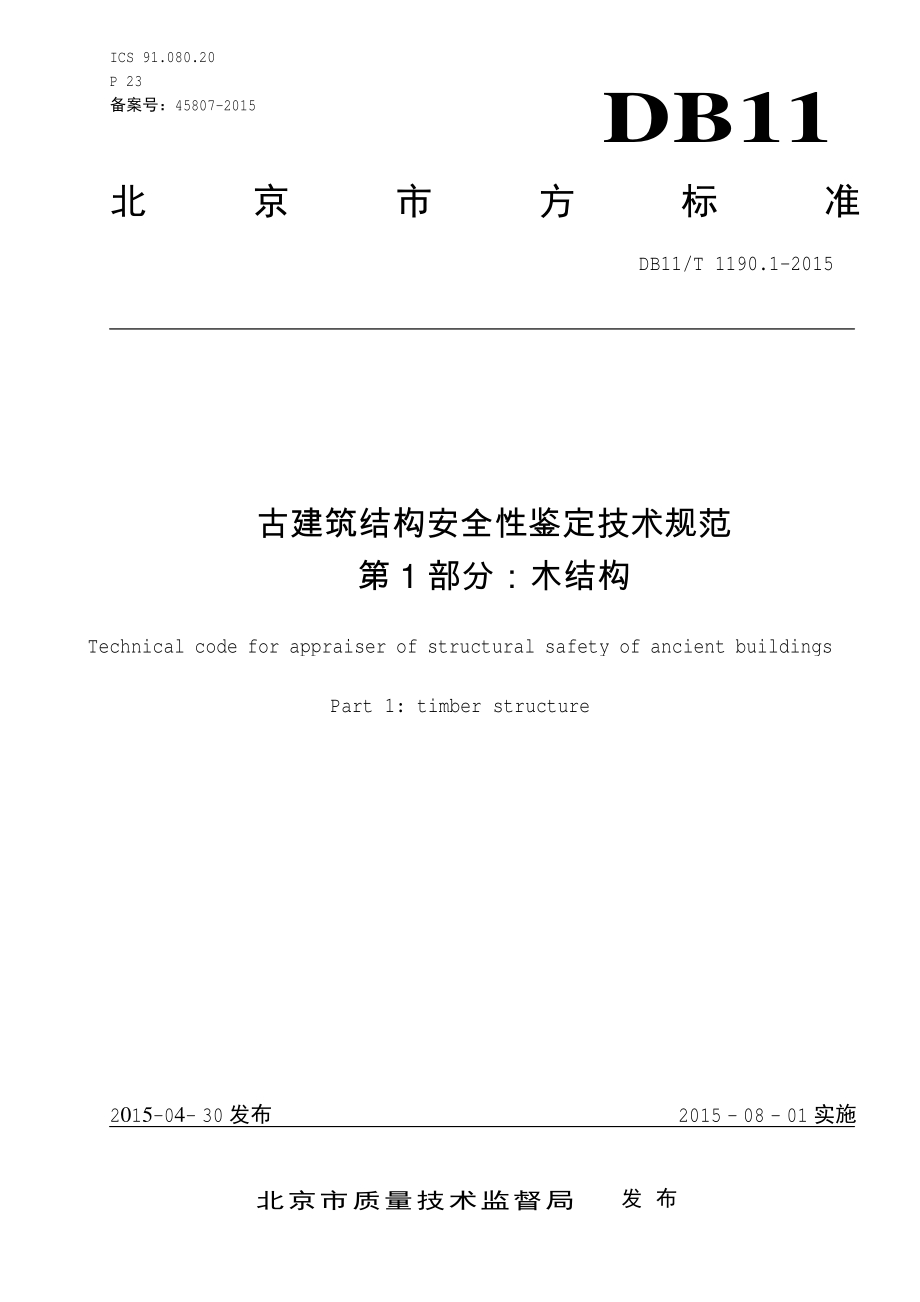

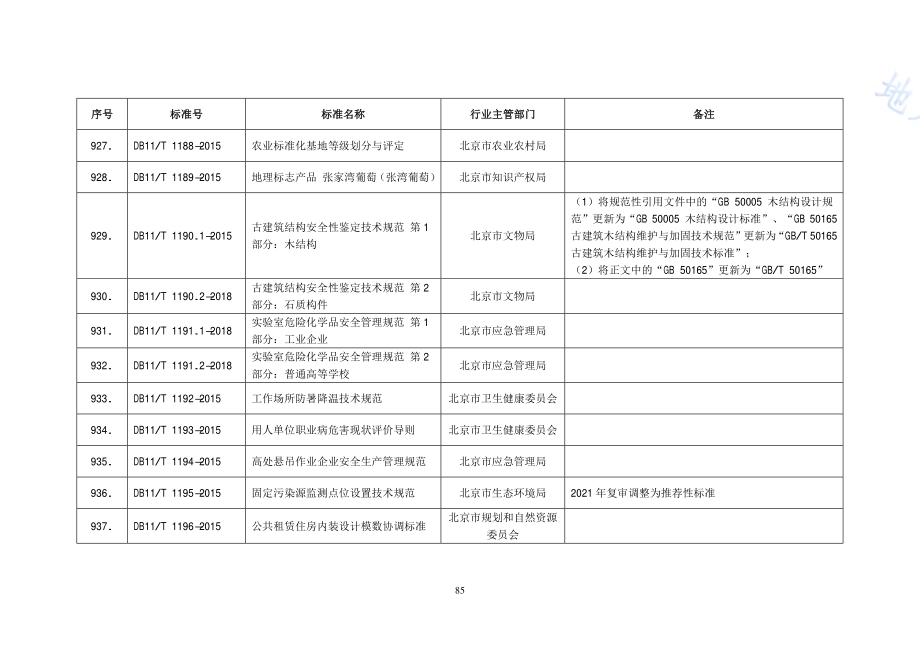

85序号 标准号 标准名称 行业主管部门 备注 927.DB11/T 1188-2015 农业标准化基地等级划分与评定 北京市农业农村局 928.DB11/T 1189-2015 地理标志产品 张家湾葡萄（张湾葡萄）北京市知识产权局 929.DB11/T 1190.1-2015 古建筑结构安全性鉴定技术规范 第 1部分：木结构 北京市文物局（1）将规范性引用文件中的“GB 50005 木结构设计规 范”更新为“GB 50005 木结构设计标准”、“GB 50165 古建筑木结构维护与加固技术规范”更新为“GB/T 50165 古建筑木结构维护与加固技术标准”；（2）将正文中的“GB 50165”更新为“GB/T 50165”930.DB11/T 1190.2-2018 古建筑结构安全性鉴定技术规范 第 2部分：石质构件 北京市文物局 931.DB11/T 1191.1-2018 实验室危险化学品安全管理规范 第 1部分：工业企业 北京市应急管理局 932.DB11/T 1191.2-2018 实验室危险化学品安全管理规范 第 2部分：普通高等学校 北京市应急管理局 933.DB11/T 1192-2015 工作场所防暑降 温 技术规范 北京市 卫生健康委员会 934.DB11/T 1193-2015 用 人单位职 业 病 危 害现状 评 价导则 北京市 卫生健康委员会 935.DB11/T 1194-2015 高 处悬吊 作业企业安全 生 产管理规范 北京市应急管理局 936.DB11/T 1195-2015 固定 污染源监测点位 设 置 技术规范 北京市 生态环境 局 2021年复审调整 为 推荐 性标准 937.DB11/T 1196-2015 公共租赁住房内装 设计 模数协调 标准 北京市规划 和自然资源 委员会 ICS 91.080.20 P 23 备案号：45807-2015 DB11 北京市方标准 DB11/T 1190.1-2015 古建筑结构安全性鉴定技术规范 第 1部分：木结构 Technical code for appraiser of structural safety of ancient buildings Part 1:timber structure 2015-04-30发布 2015-08-01实施 北京市质量技术监督局 发布 DB11/T 1190.1-2015 I 目 次 前言.III 古建筑结构安全性鉴定技术规范 第 1部分：木结构.1 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 符号.2 5 基本规定.3 5.1 鉴定对象.3 5.2 鉴定程序.3 5.3 鉴定要求.3 6 勘察.5 6.1 基本要求.5 6.2 地基基础.5 6.3 上部承重结构.5 6.4 围护系统.6 6.5 木材强度等级确定.7 6.6 木构件缺陷检测.7 7 构件安全性等级判定.7 7.1 一般规定.7 7.2 木构件安全性等级判定.8 7.3 围护系统构件安全性等级判定.11 8 子单元安全性等级判定.13 8.1 一般规定.13 8.2 地基基础.13 8.3 上部承重结构.14 8.4 围护系统.16 9 鉴定单元安全性等级判定.16 附录 A（资料性附录）古建筑落叶松木构件材料力学性能非破损检测方法.17 附录 B（资料性附录）古建筑木构件内部缺陷非破损检测方法.20 附录 C（资料性附录）木框架竖向承载力验算.24 附录 D（资料性附录）抗震鉴定.25 DB11/T 1190.1-2015 II 前 言 本部分为 DB11/T XXXX的第 1部分。本标 准按照 GB/T 1.1-2009给出 的规 则起草。本标 准由北京市 文 物局提出并归口。本标 准由北京市 文 物局组织实施。本标 准负责起草 单 位：北京市 古 代 建筑 研究所。本标 准参加起草 单 位：中国 建筑 科 学 研究院、北京林业大 学、中国林业科 学 研究院 木材 工业研究所。本标 准主 要 起草人：韩扬、徐福泉、姜玲、黎冬青、张涛、张厚江、陈勇平、马羽杨、周奡磊、杜德杰、廖春辉 等。DB11/T 1190.1-2015 1 古建筑结构安全性鉴定技术规范 第 1部分：木结构 1 范围 本部分规定 了北京行政区域 内木结构古建筑结构安全性鉴定的基本规定、勘察、构件安全性等级判定、子单元安全性等级判定和鉴定单元安全性等级判定。本部分 适 用 于以下 建筑的安全性检 查与 鉴定：a)被各 级 政府核 定 公布 为文 物保 护单 位 的木结构古建筑；b)尚未核 定 公布 为文 物保 护单 位，但被区、县 级 政府 文 物行政 部 门 登记 公布 为 不可移动 文 物 的木结构古建筑；c)尚未 列 为 不可移动 文 物，但 经 各 级 政府 确定 公布 为 历史 建筑的木结构古建筑；d)尚未 确定 公布 为 历史 建筑，但 确 有 保 护 价值 的木结构古建筑。2 规范性引用文件 下 列 文件对 于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅 所 注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB 50005 木结构 设计 规范 GB 50007 建筑地基基础 设计 规范 GB 50011 建筑抗震 设计 规范 GB 50023 建筑抗震鉴定标 准 GB 50165 古建筑木结构 维 护 与加 固 技术规范 GB/T 50344 建筑结构检测技术标 准 3 术语和定义 下 列 术语 与 定义 适 用 于 本文件。3.1 木结构古建筑 ancient timber building 以 木构件为 主 要竖向承重构件的 历 代 留传 下 来 的对 研究 社会 政 治、经济、文 化传 承 有价值 的建筑 物。3.2 鉴定单元 appraiser system 将 木结构古建筑 划 分 成 一 个或若干个具有相同 构 造特点 的 可独立进 行 鉴定的 区 段。3.3 子单元 sub-system 鉴定单元 划 分的 若干 部分。DB11/T 1190.1-2015 2 3.4 构件 unit 子单元 细 分的单件 或 组 合 件。3.5 主要构件 dominant member 其自身失效将导致相关 构件 失效，且危及 结构系统安全的构件。3.6 一般构件 common member 其自身失效不会导致 主 要构件 失效，且不危及 结构系统安全的构件。4 符号 下 列 符号 适 用 于 本文件。au、bu、cu、du：构件 或其 检 查 项目 的安全性等级。Au、Bu、Cu、Du：子单元 或其 中 某 组 成 部分的安全性等级。Asu、Bsu、Csu、Dsu：鉴定单元安全性等级。B：墙 厚。H：柱、框架 或墙 的 总高。Hi：多层 古建筑第 i层层间墙体高 度。H0：木构架 总高。h：截面高 度。L：梁、枋、檩条、楞 木的 计 算 跨 度。L0：柱 的 无支长 度。l0：受弯 构件 计 算 跨 度。m：房 屋 鉴定单元的 层 数。R：结构构件的抗力。S：结构构件的 作 用 效应。0：结构重要性系 数。t：木结构 任 一 截面 上，腐朽 和 老 化 变质（两者 合计）所 占 面 积 与 整 截面面 积之比。b：墙体 在风 化长 达 1米 以 上的 区 段 平 均风 化 深 度 与 墙 厚 之比。1：受弯 构件的 挠 度。1：300年 以 上 梁、枋无其 他残 损 时 的 挠 度。2：侧 向 弯 曲变形。：房 屋倾斜量。i：房 屋 层间 倾斜量。1：沿 木构架 平 面 的 倾斜量。2：垂直 构架 平 面 的 倾斜量。DB11/T 1190.1-2015 3 5 基本规定 5.1 鉴定对象 在 下 列 情况 下，应 对木结构古建筑 进 行 安全性鉴定：a)重 点维修 工 程；b)定 期 鉴定的 世界 文 化 遗产 地和全 国 重 点 文 物保 护单 位；c)改 变 用 途 或 使 用 条 件的；d)使 用 过 程 中 发现 安全 问题 的；e)有特 殊使 用要求的；f)遭 受 地震、风灾、水灾、火灾、雷击 等 较 大 灾害 的。5.2 鉴定程序 5.2.1 木结构古建筑安全性鉴定 应 按下 列 程序 进 行：a)受 理委托：根据委托 人 要求，确定木结构古建筑安全性鉴定 目 的、内 容 和范围。b)初步调 查：收集 分 析 古建筑 原始 资料，包括 图纸 资料、建筑 物 历史、以 往 修 缮 资料，并 进 行 现场踏 查。c)检测验算：对古建筑 现状 进 行 现场 检测，包括：建筑测 绘、变形 测 量、损 伤 检 查、材料性能测试 等，必 要 时，采 用 仪器 测 试 和结构验算。d)等级判定：对 调 查 和检测验算的 数据 资料 进 行 全 面 分 析，综 合 判定，判定 其 安全性等级。e)处理 建 议：对 被 鉴定的古建筑 提出 原 则 性的 处理 建 议。f)出 具 报告。5.3 鉴定要求 5.3.1 古建筑安全性鉴定 项目应 分为构件、子单元、鉴定单元。等级 划 分 及 要求 见表 1。5.3.2 应 根据 构件 各 项目 检 查 结 果，判定单 个 构件安全性等级。5.3.3 应 根据 子单元 各 项目 检 查 结 果 及 各 种 构件的安全性等级，判定子单元安全性等级。5.3.4 应 根据 各 子单元的安全性等级，判定鉴定单元安全性等级。表 1 等级划分及要求 项目 构件 子单元 鉴定单元 等级 au、bu、cu、du Au、Bu、Cu、Du Asu、Bsu、Csu、Dsu 地基基础 按 地基 变形 或 承载力、地基 稳 定性（斜 坡）等检 查 项目 判定地基等级 地基基础 等级判定 鉴定单元安全性 等级判定 按 同 类 材料构件的 各 检 查 项目 判定单 个 基础等级 每类 基础等级判定 上部承重结构 按 承载力、构 造、不 适于 继续 承载 的 位 移 和 残 损等检 查 项目 判定单 个 构件等级 每类 构件等级判定 上部承重 结构等级 判定 按 整 体 倾斜、局 部 倾斜、构件 间 的 连 系、梁柱间 的 联 系（包括柱、枋 间，柱、檩间 的 联 系）、榫卯完好程度判定结构 整 体 性等级。DB11/T 1190.1-2015 4 表 1（续）项目 构件 子单元 鉴定单元 围护系统 按 围护系统检 查 项目及 步 骤 判定围护系统承重部分 各 层 次 安全性等级 围护系统等级判定 5.3.5 古建筑安全性鉴定分级 及 处理 应 按 表 2的规定 执 行。构件安全性等级 应 符 合 第 7章 的要求；子单元安全性等级 应 符 合 第 8章 的要求；鉴定单元安全性等级 应 符 合 第 9章 的要求。表 2 安全性分级及处理 项目 等级 分级 处理 要求 单 个 构件 au 安全性符 合 本标 准 对 au级的要求，具有 足够 的承载能力 不必 采 用 措 施 bu 安全性 略低 于 本标 准 对 au级的要求，尚 不 显 著影响 承载能力 可不 采 取措 施 cu 安全性 不 符 合 本标 准 对 au级的要求，显著影 响 承载能力 应 采 取措 施 du 安全性 极 不 符 合 本标 准 对 au级的要求，已严 重 影响 承载能力 应及 时 或立 即 采 取措 施 子单元 检 查 项目 Au 安全性符 合 本标 准 对 Au级的要求，具有 足够 的承载能力 不必 采 用 措 施 Bu 安全性 略低 于 本标 准 对 Au级的要求，尚 不 显 著影响 承载能力 可不 采 取措 施 Cu 安全性 不 符 合 本标 准 对 Au级的要求，显著影 响 承载能力 应 采 取措 施 Du 安全性 极 不 符 合 本标 准 对 Au级的要求，已严 重 影响 承载能力 应及 时 或立 即 采 取措 施 每类 构件 Au 安全性符 合 本标 准 对 Au级的要求，不 影响 整 体 承载 可不 采 取措 施 Bu 安全性 略低 于 本标 准 对 Au级的要求，尚 不 显 著影响 整 体 承载 可 能 有 极 个 别 构件 应 采 取措 施 Cu 安全性 不 符 合 本标 准 对 Au级的要求，显著影 响 整 体 承载 应 采 取措 施，且可 能 有个 别 构件 应立 即 采 取措 施 Du 安全性 极 不 符 合 本标 准 对 Au级的要求，已严 重 影响 整 体 承载 应立 即 采 取措 施 等级 Au 安全性符 合 本标 准 对 Au级的要求，不 影响 整 体 承载 可 能 有个 别 一般构件 应 采 取措 施 Bu 安全性 略低 于 本标 准 对 Au级的要求，尚 不 显 著影响 整 体 承载 可 能 有 极 少 数 构件 应 采 取措 施 Cu 安全性 不 符 合 本标 准 对 Au级的要求，显著影 响 整 体 承载 应 采 取措 施，且可 能 有 极 少 数 构 件 应立 即 采 取措 施 Du 安全性 极 不 符 合 本标 准 对 Au级的要求，严 重 影响 整 体 承载 应立 即 采 取措 施 鉴定单元 Asu 安全性符 合 本标 准 对 Asu级的要求，不 影响 整 体 承载 可 能 有 极 少 数 一般构件 应 采 取措 施 Bsu 安全性 略低 于 本标 准 对 Asu级的要求，尚 不 显著影响 整 体 承载 可 能 有 极 少 数 构件 应 采 取措 施 Csu 安全性 不 符 合 本标 准 对 Asu级的要求，显著影 响 整 体 承载 应 采 取措 施，且可 能 有少 数 构件 应立 即 采 取措 施 Dsu 安全性 严 重 不 符 合 本标 准 对 Asu级的要求，严 重 影响 整 体 承载 应立 即 采 取措 施 DB11/T 1190.1-2015 5 5.3.6 地震 区、特 殊 地基 土 地 区 或特 殊 环境 中 的木结构古建筑的安全性鉴定，除 应 执 行 本标 准 外，尚应 遵守 国 家 现 行 有关 标 准 的规定。6 勘察 6.1 基本要求 6.1.1 木结构古建筑的勘察 应 分为地基基础、上部承重结构和围护系统。6.1.2 主 要构件 残 损程度 及 榫卯节 点应 逐 个 检 查。6.1.3 应 逐 根 检 查 明 柱 的 柱 根 与 柱 础 间 的 实 际 支 承 状况。包 在 墙 内的 柱 根 应 逐 根 检 查，宜 采 用 探针、内 窥镜、阻 力 仪 等非破损方法 探 查，必 要 时 可 采 用 局 部破损 墙面 抽 查。6.1.4 构件 不具 备 检测 条 件 时，应 在 检测 报告 中 记 录 备案，待 时 补 查。6.2 地基基础 6.2.1 地基基础的勘察，应包括 下 列 内 容：a)检 查 地基基础承载 状况；b)检测建筑 物 的 整 体 沉降 或不 均 匀沉降；c)当 现场 条 件 适 宜 时，可进 行 岩土 工 程勘察；d)当 现场 条 件 适 宜 时，可 通 过 小 范围 局 部 开挖，确定基础的构 造 方 式、材料性能、几何 参 数 及 外观 质量；e)检 查 地基基础 滑 动 迹 象 及 滑 动历史。6.2.2 当 检测 中 发现 基础 有 裂缝、局 部损 坏 或 腐 蚀 现 象，应 查 明 其 原 因 和程度。6.2.3 当 建筑 物 存 的 不 均 匀沉降 有 缓慢 发 展 的 迹 象 时，应 在较 长 时 间 内 进 行 定 期 观 测。6.3 上部承重结构 6.3.1 上部承重结构的勘察，应包括 下 列 内 容：a)结构构件 及其 连接 的 尺寸；b)结构的 整 体 变 位 和 支 承 状况；c)木材的材 质状况；d)承重构件的 受 力和 变形状 态；e)主 要 节 点 连接 的 工 作状 态；f)历 代 维修 加 固 措 施 的 现 存 内 容 及其目 前 工 作状 态；g)承重结构的勘察 还 应 按照 本标 准 第 7章 的检 查 项目 和内 容 进 行。6.3.2 承重结构 整 体 变 位 和 支 承 情况 的勘察，应包括 下 列 内 容:a)测算建筑 物 的 荷 载 及其 分 布；b)实 测承重结构的 倾斜、位 移、扭转 及支 承 情况；c)检 查 支 撑 等承 受 水 平 荷 载 体 系的构 造及其 残 损 情况。6.3.3 承重结构木材材 质状 态 的勘察，应包括 下 列 内 容：a)测 量 木构件 腐朽、虫蛀、变质 等缺陷的部 位、范围和程度；b)测 量 对构件 受 力 有 影响 的木 节、斜 纹 和 干 缩裂缝 的部 位 和 尺寸；c)当 主 要木构件 需 作 修 补 或 更换 时，宜 鉴定 其 树 种；d)对 下 列 情况 宜 测定木材的强度等级：1)需 作 承载能力验算，树 种较 为 特 殊；DB11/T 1190.1-2015 6 2)原 因 不 明 的 过 度 变形 或 局 部损 坏；3)拟继续 使 用 火灾 后 残 存 的构件；4)需 研究 木材 腐朽、虫蛀、变质 等缺陷的 影响。6.3.4 承重构件 受 力 状 态 的勘察，应包括 下 列 内 容：a)受弯 构件：1)梁、枋跨 度 或 悬挑 长 度、截面 形状、拼 接 组 合 方 式 及 尺寸、受 力方 式 及支 座 状况；2)梁、枋、垫板 的 挠 度和 侧 向 变形（扭 闪）；3)檩、椽、櫊栅（楞 木）的 挠 度和 侧 向 变形；4)檩条 滚 动 状况；5)悬挑 结构的 梁 头 下 垂 和 梁 尾翘 起 状况；6)构件 折断、劈 裂 或 沿 截面高 度 出 现 的 受 力 皱褶 和 裂纹。b)受 压 构件：1)柱高、截面 形状、拼 接 组 合 方 式 及 尺寸、柱 的 两 端 固 定 状况；2)柱身弯 曲、折断 或 劈 裂 状况；3)柱 头 位 移；4)柱 脚 与 柱 础的 错 位；5)柱 脚 下 陷。c)斗栱：1)构件 及其 连接 的构 造 和 尺寸；2)整 攒斗栱 的 变形 和 错 动；3)各 构件 及其 连接 的 残 损 状况。6.3.5 主 要 连接 部 位工 作状 态 的勘察，应包括 下 列 内 容：a)梁、枋 拔 榫、榫 头折断 或 卯 口 劈 裂；b)榫 头 或 卯 口 处 的 压 缩 变形；c)铁 件 锈 蚀、变形 或 残 缺。6.3.6 历 代 维修 加 固 措 施 的勘察，应 重 点 查 清 下 列 情况：a)受 力 状 态；b)新 出 现 的 变形 或 位 移；c)原腐朽 部分 挖补后，重 新 出 现 的 腐朽；d)因 维修 加 固不 当，对建筑 物 其 它 部 位 造成 的 不 良 影响。6.3.7 对建筑 物 的 下 列 情况，应 在较 长 时 间 内 进 行 定 期 观 测：a)建筑 物 的 倾斜（歪闪）或 扭转 有 缓慢 发 展 的 迹 象 时；b)承重构件 有 明显 的 挠曲、开裂 或 变形，连接 有 较 大 的松 动 变 位，无 法 断 定 已 停止 发 展；c)承重木结构的 腐朽、虫蛀 经 药 物 处理 后；d)重 点 保 护对象 或 科研 对象 专 门 设 置 的 长期 观 测 点。6.4 围护系统 6.4.1 木结构古建筑的围护系统 主 要 有自 承重 墙体、屋 面及其 它 木构件等。自 承重 墙体 主 要 有 砖 墙、土 墙、毛石 墙 等。屋 面 通 常指椽 条 以 上的部分。6.4.2 围护系统的勘察，应包括 下 列 内 容：a)构件 及 连接 的 尺寸；b)墙体应 检 查 风 化、倾斜、裂缝 等 质量 缺陷；DB11/T 1190.1-2015 7 c)屋 面应 检 查 开裂、渗漏、歪闪、塌 陷、腐朽 等 质量 缺陷；d)其 它 木构件 应 检 查 糟 朽、缺 失 等 质量 缺陷。6.5 木材强度等级确定 6.5.1 木材强度等级 可 按以下 方法确定：a)木材的 弦 向抗 弯 试 验结 果；b)鉴定木材的 树 种，依 据 GB50005确定木材的强度等级；c)落叶松木构件 可 通 过 木材材料力学性能非破损检测确定。6.5.2 通 过 弦 向抗 弯 试 验判定木材的强度等级，应 从 维修 替 换 下 的 原 结构构件 中 选 取 与被 鉴定构件材性 相同 的木材，制 作试 件。取 样 检测的要求 及 强度等级的判定，应 按 GB/T 50344的规定 执 行。6.5.3 落叶松木构件非破损检测木材强度 可 参 见 本标 准 附录 A的方法 执 行。木材强度等级的判定，应遵守 下 列 规定：a)抽取 5个 构件，在 每 个 构件上 设 置 5个 测 区；b)以 同 一 个 构件 5个 测 区 换 算抗 弯 强度的 平 均 值 作 为 代 表 值，取 5个 代 表 值 中 的 最 小 代 表 值 按 表3判定木材的强度等级；c)当 判定的强度等级 高 于 GB 50005所 规定的 同 种 木材的强度等级 时，取 GB 50005所 规定的强度 等级为 最 终 判定等级；表 3 木材强度检验标准 强度等级 TC11 TC13 TC15 TC17 检测结 果 的 最 低 强度 值，（N/mm2）44 51 58 72 6.6 木构件缺陷检测 6.6.1 木构件缺陷检测 应 采 用 经 验检 查 法和非破损检测法。6.6.2 经 验检 查 应 由 有经 验的检测 人 员 实施，通 过 目 视、尺 量、探针、敲 击 等方法检 查 构件 外观 质量和内部缺陷。6.6.3 经 验检 查 无 法确定内部缺陷 状况 或 需 要定 量 检测内部缺陷 时，宜 采 用非破损检测缺陷的方法。参 见 本标 准 附录 B。7 构件安全性等级判定 7.1 一般规定 7.1.1 木结构古建筑 在 下 列 情况 下，应进 行 承载能力验算：a)已 产 生 局 部破 坏 现 象的构件和 节 点；b)维修 加 固 后荷 载 受 力 条 件 有改 变 的结构和 节 点；c)存 在 明显 变形、裂缝、腐朽、虫蛀 等缺陷，需 进 行 承载力验算的构件。7.1.2 验算结构 或 构件的承载力 时，应 遵守 下 列 规定：a)结构构件验算 采 用的结构分 析 方法 应 参照国 家 现 行 设计 规范的规定；b)结构构件验算 使 用的 计 算 模型，应 符 合其 实 际 受 力 与 构 造 状况；c)结构上的 作 用 应 按 GB 50165的规定 执 行；d)木材强度等级 应 按照 本标 准 6.5条 方法确定；DB11/T 1190.1-2015 8 e)结构 或 构件的 几何 参 数 应 采 用 现场 实 测 数据，木构件缺陷 处 的 有效截面面 积 应 采 用本标 准 6.6条 的 实 测 数据。7.1.3 梁、柱 构件 应 按 GB 50005的 有关 规定验算 其 承载能力，并 应 遵守 下 列 规定：a)当 梁 过 度 弯 曲时，梁 的 有效跨 度 应 按 支 座 与 梁 的 实 际接 触 状况 确定，并 应 考虑 支 座 传 力 偏心 对支 承构件 受 力的 影响；b)柱应 按 两 端铰 接 计 算，计 算 长 度 取 侧 向 支 承 间 的 距离，对 截面 尺寸 有 变 化 的 柱可 按中 间截面 尺寸 验算；c)若 原 有 构件 已 部分缺损 或 腐朽，应 按 剩余 的 有效截面进 行 验算。7.1.4 古建筑 中 的 斗栱 可 依 据 缺陷 状况 判定 其 安全性等级。7.1.5 结构构件安全性鉴定 采 用的检测 数据，应 符 合 下 列 要求：a)当 采 用 不 止 一 种 检测方法 同 时 进 行 测 试时，应 根据 检测结 果综 合 判 断。b)检测 应有 取 样、布 点 方 面 的 详 细 说 明。当 测 点 较 多 时，还 应 绘 制 测 点 分 布 图。c)当 怀疑 检测 数据 有 异常 值 时，其 判 断 和 处理 应 符 合 国 家 现 行 有关 标 准 的规定，不应 随意舍弃 数据。7.1.6 当需通 过 荷 载 试 验判定结构构件的安全性 时，应 按 现 行 标 准 进 行。若 检验 合 格，可 根据 其 完好程度，定为 au级 或 bu级，若 检验 不合 格，可 根据 其 严 重程度，定为 cu级 或 du级。7.1.7 结构构件 仅 作 短 期 荷 载 试 验，其长期效应 的 影响 应 通 过 计 算 补 偿。7.1.8 当 木结构古建筑 中 的构件符 合 下 列条 件 时，可 根据 其 实 际完好 程度定为 au级 或 bu级：a)该 构件 未 受 结构性 改 变、修 复 和 使 用 条 件 改 变 的 影响；b)该 构件 未 遭 明显 的损 坏；c)该 构件 工 作 正常，且可 靠。7.2 木构件安全性等级判定 7.2.1 木构件安全性等级判定，应 按 承载能力、构 造、不 适于 继续 承载的 位 移(或 变形)、裂缝、腐朽、虫蛀、天然 缺陷和 历 次 加 固 现状 等检 查 项目，分 别 判定 每 一 受 检构件的等级，并 取 其 中 最 低 一级 作 为 该构件的安全性等级。7.2.2 当 木构件 及其 连接 的安全性 按 承载能力判定 时，应 按 表 4的规定，分 别 判定 每 一验算 项目 的等级，并 取 其 中 最 低 一级 作 为构件承载能力的安全性等级。表 4 木构件及其连接承载能 力 等级 的 判定 构件分 类 R/0S au级 bu级 cu级 du级 主 要构件 及 连接 1.0 0.95 0.90 0.90 一般构件 1.0 0.90 0.85 0.85 注：表 中 R和 S分 别 为结构构件的抗力和 作 用 效应；0为结构重要性系 数，世界 文 化 遗产 地 及 全 国 重 点 文 物保 护单 位 的建筑 取 1.1，其 它 建筑 取 1.0。7.2.3 验算古建筑木结构 时，其 木材 设计 强度和 弹 性 模 量 应 符 合 下 列 规定：a)应 按 GB 50005的规定 执 行，并 乘 以 结构重要性系 数 0.9；有特 殊 要求 另 定。b)对 外观已显著 变形 或 木 质 已 老 化 的构件，还 应 乘 以 表 5中 规定的 调整 系 数。c)对 仅 以 恒 载 作 用验算的构件，还 应 乘 以 GB 50005中 规定的 调整 系 数。7.2.4 当 木构件的安全性 按 构 造 判定 时，应 按 表 6的规定判定检 查 项目 的等级。DB11/T 1190.1-2015 9 7.2.5 当 木构件的安全性 按 不 适于 继续 承载的 位 移（或 变形）判定 时，应 按 表 7的规定判定检 查 项目的等级。木构件的 位 移（或 变形）未 发 生 表 7各 检 查 项目 的 情况，检 查 项目 的等级 可 根据 其 完好 程度判定为 au级 或 bu级。7.2.6 当 木构件的安全性 按 裂缝 检测结 果 判定 时，应 按 表 8的规定判定检 查 项目 的等级。木构件的 裂 缝 未 发 生 表 8各 检 查 项目 的 情况，检 查 项目 的等级 可 根据 其 完好 程度判定为 au级 或 bu级。7.2.7 当 木构件的安全性 按 腐朽 判定 时，应 符 合 下 列 规定：a)应 按 表 9的规定判定检 查 项目 的等级；木构件的 腐朽 未 发 生 表 9各 检 查 项目 的 情况，检 查 项目的等级 可 根据 其 完好 程度判定为 au级 或 bu级。b)当 封 入 墙体 内的木结构 或其 连接已 受 潮 时，即 使 木材 尚未 腐朽，也 应 直 接 定为 cu级。表 5 考虑长期荷 载 作 用和木质 老化的调整 系 数 建筑 物 修 建 距 今 的 时 间（年）调整 系 数 顺 纹 抗 压 设计 强度 抗 弯 和 顺 纹 抗 剪 设计 强度 弹 性 模 量 和 横 纹 承 压 设计 强度 100 0.95 0.9 0.9 300 0.85 0.8 0.85 300 0.75 0.7 0.75 表 6 构 造 等级 的 判定 检 查 项目 au级 或 bu级 cu级 或 du级 连接 或 节 点 连接、构 造及 榫卯 现状 完好，榫卯 无 严 重 松 动，构 造 符 合 国 家 现 行 设计 规范要求，无 缺陷，或仅有 局 部 表 面 缺陷，通 风 良 好，工 作 无 异常 无 拉 结，榫 头拔 出 卯 口 的 长 度 超 过 榫 头 长 度的 2/5，构 造有 严 重缺陷，已 导致 连接 松 弛 变形、滑 移、沿 剪 面 开裂 或其 它 损 坏 注 1：判定结 果 取 au级 或 bu级，可 根据 其 完好 程度判定；判定结 果 取 cu级 或 du级，可 根据 其 实 际严 重程度判定。注 2：构件 支 承 长 度检 查 结 果 不 参加 判定，但 若有 问题，应 在 鉴定 报告 中 说 明，并提出 处理 建 议。表 7 不适于继续 承载 的位移（或变形）等级 的 判定 检 查 项目 cu级 或 du级 最 大 挠 度 1或 1 木 梁、枋 当 h/L 1/14时，1 L2/2100h 当 h/L 1/14时，1 L/150 对 300年 以 上 梁、枋，若无其 他残 损，可 按 1 1+h/50 判定 檩条 当 L 3m时，1 L/100 当 L 3m时，1 L/120 多 数 檩条 挠 度 较 大 而 导致 漏 雨 椽 条 椽 跨 的 1/100,并 已 引 起 屋 面 明显 变形 楞 木 1L/180，或体 感颤 动 严 重 翼角、檐 头、由 戗 已明显 下 垂 侧 向 弯 曲变形 2 柱或其 他 受 压 构件 2 L0/250 木 梁、枋 2 L/200 楞 木 2 L/200 DB11/T 1190.1-2015 10 表 7（续）检 查 项目 cu级 或 du级 柱 脚 与 柱 础 抵 承 状况 柱 脚 底 面 与 柱 础 间 实 际 抵 承 面 积 与 柱 脚 处 柱 的 原 截面面 积之比 小 于 3/5 若柱 子为 偏心 受 压 构件，尚 应 确定 实 际 抵 承 面 中 心 对 柱 轴线 的 偏心距 及其 对 原 偏心距 的 影 响，按 偏心 验算 不合 格。柱 础 错 位 柱 与 柱 础 之 间 错 位 量 与 柱 径（或柱截面）沿 错 位 方向的 尺寸 之比 大于 1/6 木 纹 横 向 压 缩 斗栱 大 斗 明显 压 扁 注 1：表 中 L为 梁、枋、檩条、楞 木 计 算 跨 度；L0为 柱 的 无支长 度；h为 截面高 度。判定结 果 取 cu级 或 du级，可 根据 其 实 际严 重程度判定。表 8 裂缝 等级 的 判定 检 查 项目 cu级 或 du级 裂缝 木 柱 有 断 裂、劈 裂 或 压皱 迹 象 出 现 木 梁、枋 跨 中 断 纹开裂，有 裂纹，或 未 见 裂纹，但 梁 的上 表 面有 压皱 迹 象 梁 端劈 裂（不包括干 缩裂缝）有受 力 或 过 度 挠 度引 起 的 端 裂 或 斜 裂 非 原 有 的 锯 口、开 槽 或 钻孔 按 剩余 截面 验算 不合 格 榫卯 已 劈 裂 或 断 裂 瓜 柱、角背、驼峰 有 劈 裂 翼角、檐 头、由 戗 已 劈 裂 或 折断 表 9 腐朽 等级 的 判定 检 查 项目 cu级 或 du级 腐朽 木 柱 当 仅有 表 层 腐朽 和 老 化 变质时，1/5或 按 剩余 截面 验算 不合 格 当 仅有 心 腐时，1/7或 按 剩余 截面 验算 不合 格 同 时 存 在 心 腐、表 层 腐朽 和 老 化 木 梁、枋、檩、楼盖 梁、楞 木 当 仅有 表 层 腐朽 和 老 化 变质时，对 梁身 1/8或 按 剩余 截面 验算 不合 格 端 部（支 承范围内）有 表 层 腐朽 和 老 化 变质时 存 在 心 腐 椽 条 已 成 片 腐朽 瓜 柱、角背、驼峰 有 腐朽 翼角、檐 头、由 戗 有 腐朽 楼 板 已 不 能 起加 强 楼盖 水 平 刚 度 作 用 注：表 中 为 在任 一 截面 上，腐朽 和 老 化 变质（两者 合计）所 占 面 积 与 整 截面面 积之比。7.2.8 当 木构件 有 虫蛀 孔洞，或 未 见 孔洞，敲 击 有 空鼓音，应 直 接 判定为 cu级 或 du级。7.2.9 当 木构件的安全性 按 木材 天然 缺陷判定 时，木构件的 关 键 受 力部 位 存 在 木 节、扭（斜）纹 或干缩裂缝 的 大 小 中 任 一 超 出 表 10的 限 值且有其 它 残 损 时，应 直 接 判定为 cu级 或 du级。DB11/T 1190.1-2015 11 表 10 木材 天然 缺陷 的 判定 项 次 缺陷 名称 原 木材强度等级 方木材强度等级 等材 等材 等材 等材 受弯 构件 或 压 弯 构件 受 压 构件 或 次 要 受弯 构件 受弯 构件 或 压 弯 构件 受 压 构件 或 次 要 受弯 构件 1 木 节 在 构件 任 一 面（或 沿 周 长）任 何 150mm长 度 所 有 木 节尺寸 的 总 和 不应 大于所 在 面 宽（所 在 部 位 原 木 周 长）的 2/5 2/3 1/3 2/5 每 个 木 节 的 最 大 尺寸 不应 大于所 测部位 原 木 周 长 的 1/5 1/4 2 斜 纹，任 何 1m材 长 上 平 均倾斜 高 度 不应 大于 80mm 120mm 50mm 80mm 3 干 缩裂缝 在 连接 的 受 剪 面 上 不 允许 不 允许 不 允许 不 允许 在 连接 部 位 的 受 剪 面 附 近，其 裂缝 深度（有 对 面 裂缝 时 用 两者之 和）不应大于 直 径 的 1/4 直 径 的 1/2 材 宽 的 1/4 材 宽 的 1/3 4 生 长 轮（年 轮）其 平 均 宽 度 不应 大于 4mm 4mm 4mm 4mm 注 1：供 制 作 斗栱 的木材，不应有 木 节 和 裂缝。注 2：古建筑用材 不 允许 有 死 节（包括 松 软 节 和 腐朽 节）。注 3：古木 节尺寸 按 垂直 于 构件 长 度方向测 量。木 节 表现 为 条 状时，在 条 状 的一 面不 量，直 径 小 于 10mm的 活 节 不 量。7.2.10 木构件的安全性 按 历 次 加 固 判定 时，应 按 表 11的规定判定检 查 项目 的等级。木构件的 历 次 加固 未 发 生 表 11各 检 查 项目 的 情况，检 查 项目 的等级 可 根据 其 完好 程度判定为 au级 或 bu级。表 11 历 次 加固 等级 的 判定 检 查 项目 cu级 或 du级 历 次 加 固 木 柱 柱身有新 的 变形 或 变 位，或 榫卯已开裂，或 铁 箍 已 松 动 原 灌浆浆 体 与 木材 粘 结 状况 不 良，浆 体干 缩，敲 击 有 空鼓音；柱身有 明显 的 压皱 或 变形现 象 原 挖补 部 位 已 松 动，或 又 发 生 新 的 腐朽 木 梁、枋 原 拼 接已 变形 或 螺栓 已 松 动 原 灌浆浆 体干 缩，敲 击 有 空鼓音，或梁身 挠 度 增 大 7.2.11 木结构古建筑承载力验算 及 抗震鉴定 可 参 见 附录 C、附录 D。7.3 围护系统构件安全性等级判定 7.3.1 砖 墙 安全性等级判定，应 按 风 化、倾斜、裂缝 3个项目 检 查，按 表 12的规定分 别 判定 每 一 受 检构件的等级，并 取 其 中 最 低 一级 作 为 该 构件的安全性等级。砖 墙 未 发 生 表 12各 检 查 项目 的 情况，检 查项目 的等级 可 根据 其 完好 程度判定为 au级 或 bu级。表 12 砖墙 安全性等级 的 判定 检 查 项目 cu级 或 du级 砖 墙 的 风 化 在风 化长 达 1m以 上的 区 段，确定 其 平 均风 化 深 度 与 墙 厚 之比 当 H 10m时，1/5或 按 剩余 截面 验算 不合 格 当 H 10m时，1/6或 按 剩余 截面 验算 不合 格 DB11/T 1190.1-2015 12 表 12（续）检 查 项目 cu级 或 du级 倾斜 单 层房 屋倾斜量 当 H 10m时，H/150或 B/6 当 H 10m时，H/150或 B/7 多层房 屋 总 倾斜量 当
