贵州省电子信息系统防雷装置检测技术规范DB52／T 894-2014.pdf

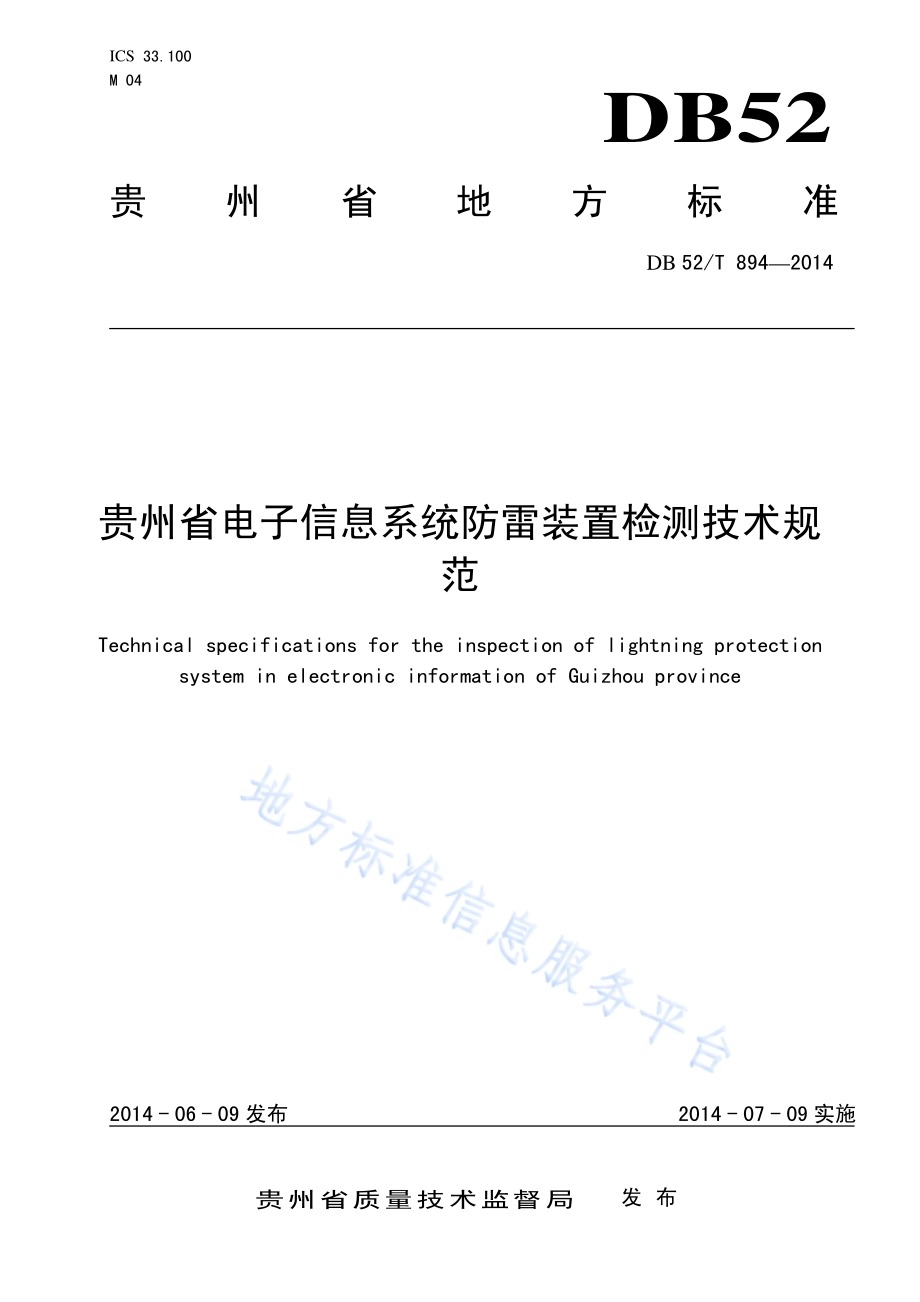

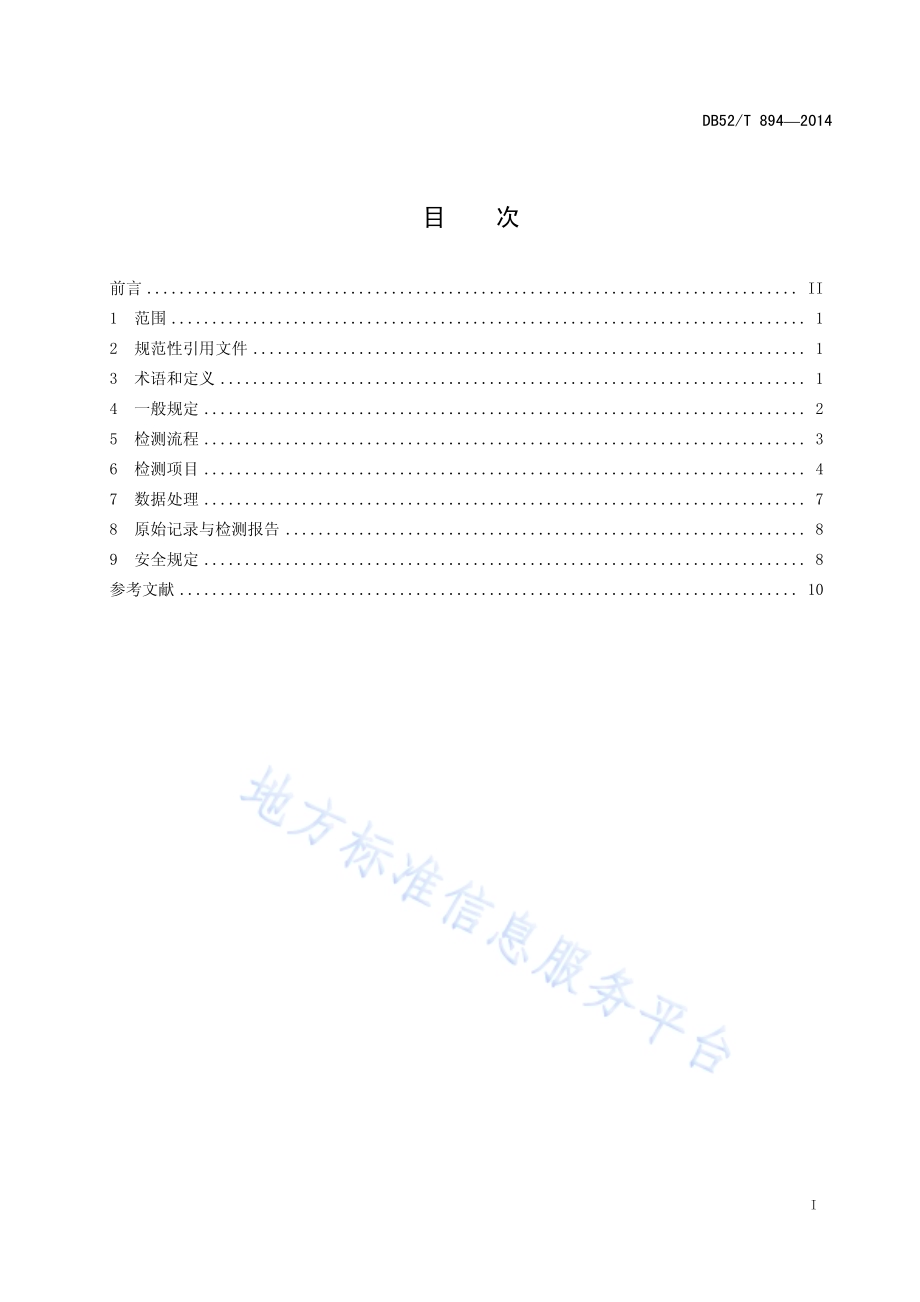

ICS 33.100 M 04 DB52 贵州省地方标准 DB 52/T 8942014 贵州省电子信息系统防雷装置检测技术规范 Technical specifications for the inspection of lightning protection system in electronic information of Guizhou province 2014-06-09发布 2014-07-09实施贵州省质量技术监督局 发布 DB52/T 8942014 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般规定.2 5 检测流程.3 6 检测项目.4 7 数据处理.7 8 原始记录与检测报告.8 9 安全规定.8 参考文献.10 DB52/T 8942014 II 前 言 本标准依照GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。本标准的某些内容可能涉及专利内容。本文件的发布机构不承担识别这些专利的责任。本标准由贵州省气象局提出并归口。本标准起草单位：贵州省防雷减灾中心。本标准主要起草人：任达盛、杨晶、吴仕军、张建军、甘孝明、甘文强、周道刚、丁旻、唐宝均。DB52/T 8942014 1 贵州省电子信息系统防雷装置检测技术规范 1 范围 本规范规定了电子信息系统防雷装置的术语和定义、一般规定、检测流程、检测项目、数据处理、原始记录与检测报告及安全规定。本规范适用于贵州省电子信息系统防雷装置检测。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DLT 475-2006 接地装置特性参数测量导则 GB 21431-2008 建筑物防雷装置检测技术规范 GB 50169-2006 电气装置安装工程接地装置施工及验收规范 GB 50343-2012 建筑物电子信息系统防雷技术规范（附条文说明）GB 50057-2010 建筑物防雷设计规范(附条文说明)GB 50601-2010 建筑物防雷工程施工与质量验收规范（附条文说明）3 术语和定义 下列术语和定义适用于本文件。3.1 电子信息系统 electronic information system 由计算机、通信设备、处理设备、控制设备、电力电子装置及其相关的配套设备、设施(含网络)等的电子设备构成的，按照一定应用目的和规则对信息进行采集、加工、存储、传输、检索等处理的人机系统。如火灾自动报警、视频监控、电子计算机网络系统等。3.2 防雷装置 lightning protection system(LPS)用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。3.3 电磁屏蔽 electromagnetic shielding 用导电材料减少交变电磁场向指定区域穿透的措施。DB52/T 8942014 2 3.4 等电位连接 equipotential bonding(EB)直接用连接导体或通过浪涌保护器将分离的金属部件、外来导电物、电力线路、通信线路及其他电缆连接起来以减小雷电流在它们之间产生电位差的措施。3.5 接地装置 earth-termination sistem 接地体和接地线的总合，用于传导雷电流并将其流散入大地。3.6 工频接地电阻 power frequency ground resistance 按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻。3.7 浪涌保护器 surge protective device(SPD)用于限制暂态过电压和分流浪涌电流的电器。至少应包含一个非线形电压限制元件，又称电涌保护器。3.8 电压开关型浪涌保护器 voltage switching type SPD 这种浪涌保护器在无浪涌时呈现高阻抗，当出现电压浪涌时突变为低阻抗。通常采用放电间隙、气体放电管、晶闸管和三端双向可控硅元件作这类浪涌保护器的组件。3.9 电压限制型浪涌保护器 voltage limiting type SPD 这种浪涌保护器在无浪涌时呈现高阻抗，但随浪涌电流和电压的增加其阻抗会不断减小，又称限压型浪涌保护器。用作这类非线性装置的常见器件有压敏电阻和抑制二极管。3.10 防雷装置检测 lightning detection device 对防雷装置进行的检查、测试及信息分析处理的全过程。4 一般规定 4.1 从事检测的单位应具备气象主管机构颁发的防雷检测资质证，检测人员应具有气象主管机构颁发的防雷检测资格证。4.2 检测仪器必须符合国家有关技术标准的规定，并在计量检定合格有效期内。4.3 电子信息系统室外部分的防雷装置应符合 GB 50057 的相关规定。DB52/T 8942014 3 4.4 电子信息系统所处的雷电防护区的划分，应符合 GB 50343-2012中 3.2规定。4.5 电子信息系统宜采用共用接地装置，接地装置的工频接地电阻值不应大于 4，并应满足接入设备中要求的最小值。当与建筑物防雷接地装置共用接地体时，工频接地电阻不应大于 1。4.6 原始记录、检测报告应采用主管机构监制的表格。4.7 电子信息系统的防雷装置应在每年雷雨季节前检测一次。4.8 电子信息系统的防雷装置检测应不少于二人，且不应在雨天进行。5 检测流程 实施防雷装置检测前，应查阅受检测单位防雷技术资料，了解并记录受检单位的防雷装置基本情况，并按照图1所示流程开展检测工作。DB52/T 8942014 4 图1 电子信息系统防雷检测流程 6 检测项目 6.1 等电位链接 6.1.1 机房内电子信息设备应作等电位连接，等电位连接网络应符合以下规定：1)等电位连接的结构形式应采用 S 型、M 型或它们的组合。2)S 型和M 型结构形式见 GB 50343-2012中图 5.2.1。隐患通知书 有不合格项目 制定检测方案 检查准备 原始数据校对、整理 综合分析 现场检测 编制报告 N接受检测申请 受检单位整改 是否有误 Y 受检单位资料归档 DB52/T 8942014 5 3)各类等电位连接导体最小截面积应符合 GB 50343-2012 中表5.2.2-1、表5.2.2-2 的规定。6.1.2 电子信息系统各设备之间的电气连接和接地应符合以下规定：1）设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、防静电装置、浪涌保护器等接地端应与等电位连接网络连接。连接导线应短直，长度不宜超过 0.5 m。2）机房等电位接地端子应与楼层等电位接地端子连接。楼层等电位接地端子应通过接地干线与总等电位端子连接，接地干线宜在电气竖井内明敷。6.1.3 各设备接地端、金属组件与等电位接地端子电气连接处的过渡电阻不应大于 0.2。金属线槽（盒）、桥架或金属管等电位连接的过渡电阻不应大于 0.24。6.2 浪涌保护器 6.2.1 电源线路浪涌保护器的选择安装应符合 GB 50343-2012中 5.4.3 的规定，其连接导线最小截面积应符合表 1 的规定。表1 浪涌保护器连接导线最小截面积 导线截面积(mm2)SPD 级数 SPD 的类型 SPD连接相线铜导线 SPD 接地端连接铜导线 第一级 开关型或限压型 6 10 第二级 限压型 4 6 第三级 限压型 2.5 4 第四级 限压型 2.5 4 6.2.2 当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于 10 m、限压型浪涌保护器之间的线路长度小于 5 m时，应在两级浪涌保护器之间加装退耦装置。6.2.3 信号线路浪涌保护器选择应符合 GB 50343-2012中第 5.4.4、第 5.4.5 的规定。6.2.4 设备处信号浪涌保护器的接地线应采用截面积不小于 1.5 mm2的多芯铜线。6.2.5 浪涌保护器的标志应完整和清晰，表面应平整、光洁、无划伤、无裂痕和烧灼痕或变形。有劣化显示及工作状态指示的浪涌保护器其状态指示应与生产厂家产品说明一致，若不一致应更换浪涌保护器。没有劣化显示及工作状态指示的浪涌保护器，应检查其表面温度，当接近或大于人体温度时，应更换浪涌保护器。6.2.6 浪涌保护器未与电子信息系统共用接地装置时，其工频接地电阻不应大于 10。6.3 电磁屏蔽 6.3.1 电子信息系统的屏蔽应符合以下规定：1）宜利用建筑物钢筋混凝土结构中的金属构件构成格栅形的大空间屏蔽。2）电子信息系统屏蔽网应与等电位接地端子连接。6.3.2 线路的屏蔽应符合以下规定：DB52/T 8942014 6 1)进入建筑物的电源、信号线路应采用屏蔽电缆或穿金属管埋地引入，埋地长度不应小于 15 m，并在雷电防护区交界处做等电位连接。2)光缆的金属接头、金属挡潮层、金属加强芯等应在入户处做等电位连接。6.3.3 电磁屏蔽的检测应符合 GB/T 21431-2008 第5.6.2 的规定。6.4 线路布置 6.4.1 电子信息系统线缆的敷设应符合 GB 50343-2012第 5.3.4 的规定。6.4.2 电子信息系统线缆与非电力线缆的其他管线的间距，应符合表 2 的规定。表2 电子信息系统线缆与其他管线的净距 电子信息系统线缆 其他管线 最小平行净距（mm）最小交叉净距（mm）防雷引下线 1000 300 保护地线 50 20 给水管 150 20 压缩空气管 150 20 热力管（不包封）500 500 热力管（包封）300 300 注：线缆敷设高度超过6000 mm时，与防雷引下线的交叉净距应0.05 H(H 为交叉处防雷引下线距地面的高度)。6.4.3 电子信息系统线缆与电力线缆的间距，应符合表 3 的规定。表3 电子信息系统线缆与电力电缆的净距 类别 与电子信息系统信号线缆接近状况 最小净距（mm）与信号线缆平行敷设 130 有一方在接地的金属线槽或钢管中 70 380 V电力电缆容量小于2 KVA 双方都在接地的金属线槽或钢管中 10 与信号线缆平行敷设 300 有一方在接地的金属线槽或钢管中 150 380 V电力电缆容量2 KVA5 KVA 双方都在接地的金属线槽或钢管中 80 与信号线缆平行敷设 600 有一方在接地的金属线槽或钢管中 300 380 V电力电缆容量大于5 KVA 双方都在接地的金属线槽或钢管中 150 注1：当380 V电力电缆的容量小于2 KVA，双方都在接地的线槽中，且平行长度小于或等于10 m时，最小间距可为10 mm。注2：双方都在接地的线槽中，系指两个不同的线槽，也可在同一线槽中用金属板隔开。6.5 接地装置 DB52/T 8942014 7 6.5.1 接地体的埋设深度、材型规格等应符合 GB50343-2012 中6.2、6.3 的规定。6.5.2 接地电阻的测量 6.5.2.1 接地电阻值宜采用三极法或接地电阻表测试。三极法的三极是指图2的被测接地装置G，测试用的电压极P和电流极C。图中测试用的电流极C和电压极P离被测接地装置G边缘的距离为dGC=（45）D和dGP=（0.50.6）dGC，D为被测接地装置的最大对角线长度，点P可以认为是处在实际的零电位区内。为了较准确地找到实际零电位区时，可把电压极沿电流极与被测接地装置之间连接线方向移动三次，每次移动的距离约为dGC的5%，测试电压极P与接地装置G之间的电压。如果电压表的三次指示值之间的相对误差不超过5%，则可以把中间位置作为测试用电压极的位置。元件：G被测接地装置；P测量用的电压极；C测量用的电流极；D被测接地装置的最大对角线长度。图2 三极法接地电阻测量示意图 当被测接地装置的面积较大而土壤电阻率不均匀时，为了得到可靠、准确的测试结果，宜将电流极与被测接地装置的距离增大，同时电压极与被测接地装置的距离也相应地增大。dGC取（45）D值有困难时，如接地装置周围的土壤电阻率较均匀，dGC可以取2 D值，dGP取D值；当接地装置周围的土壤电阻率不均匀时，dGC可以取3 D值，dGP值取1.7 D值。6.5.2.2 采用电子接地电阻测试仪按照图 2方式测试接地电阻时，测试仪表与地网边缘距离宜保持为5 m，dGC不应小于20 m，dGP值应取 0.6 dGC值。6.5.2.3 在高土壤电阻率区域测试时可沿测试电极注入一定量清水进行测试。7 数据处理 7.1 测试数据有效位数应与检测仪器设备精密度相适应。7.2 检测项目中，规定大于等于的项目，取实测数据中的最小值；规定小于等于的项目，取实测数据中的最大值。DB52/T 8942014 8 7.3 异常情况的数据处理 7.3.1 当检测发现异常值时，在确认测试设备正常情况下应重新测试。7.3.2 数据超差或检测结果偏离规定值 50%以上时，排除下列因素后，重新进行检测：1）仪器是否正常。2）测试电极布置是否正确。3）测试仪器受外界强磁的影响。4）雨雪后测试接地电阻。5）读数偏差。6）防雷装置损坏。7.3.3 数据整理过程中，如某一检测数据偏离同一检测项目两个以上数据时，可对该异常值剔除；当出现某一检测数据偏离允许误差时，应找出偏离原因，判定误差类型，并按照数据修约规定进行处理。7.4 临界值处理 7.4.1 接地引入线规格大于或等于临界值时，判定为合格。7.4.2 当接地电阻测试值接近或等于规定值时，应按照下列办法处理：当接地装置为环行接地装置或基础地网时，宜取四个方向接地电阻值的平均值为测试值。当接地装置为线型接地装置时，宜按图6.5.2布线方式在接地装置法线方向测试一次，在法线方向正负 30，各测试一次，三次数据平均值为测试值；或沿线型接地装置正反法线方向、线型接地装置末端方向各测试一次，三次数据平均值为测试值。8 原始记录与检测报告 8.1 原始记录 8.1.1 原始记录应使用蓝黑墨水或碳素墨水填写，不允许随意涂改、删减。8.1.2 对测试数据有疑问时，应进行现场复测或经检测人员认定确系记录错误需更改时，应在两名以上的检测人员监督下，在被改数据上划两条水平线，将正确的数据填写在被改数据右上方，并加盖更改人的印章或更改人在原始记录上补充说明。8.2 检测报告 8.2.1 检测数据应使用国家法定计量单位。8.2.2 检测报告应客观公正、信息齐全、用词规范、字迹清晰、文字简练、结论明确。8.2.3 检测报告经检测人员校对、复核签名后，由技术负责人签发并加盖公章。8.2.4 检测报告不允许涂改，需要修改、更正时，应按 8.2.3 的规定出具报告，同时将原报告做作废处理。9 安全规定 9.1 检测人员应遵守各项安全规定，严格执行安全生产事故应急预案。DB52/T 8942014 9 9.2 检测过程不应影响电子信息系统的正常运行；检测需要断电时，应在受检单位关闭电源后进行。DB52/T 8942014 10 参 考 文 献 1 GB 50200-1994 有线电视系统工程技术规范 2 GB 50348-2004 安全防范工程技术规范 3 GB 50395-2007 视频安防监控系统设计规范 4 GB 50198-2011 民用闭路监视电视系统工程技术规范 5 GB 50116-2013 火灾自动报警系统设计规范 6 GB/T 17949.1-2000 土壤电阻率、接地阻抗和地面电位测量导则 7 GB/T 2887-2011 电子计算机场地通用规范 8 DB 50/213-2006 电子信息系统防雷检测技术规范 9 DB 42/T 513-2008 电子信息系统防雷装置检测技术规范 10 DB 52/T 537-2008 贵州省防雷装置安全检测技术规范 11 DB 11/634-2009 建筑物电子系统防雷装置检测技术规范 _ DB52/T 894-2014
