海水养殖网箱系统技术规范DB35／T 530-2013.pdf

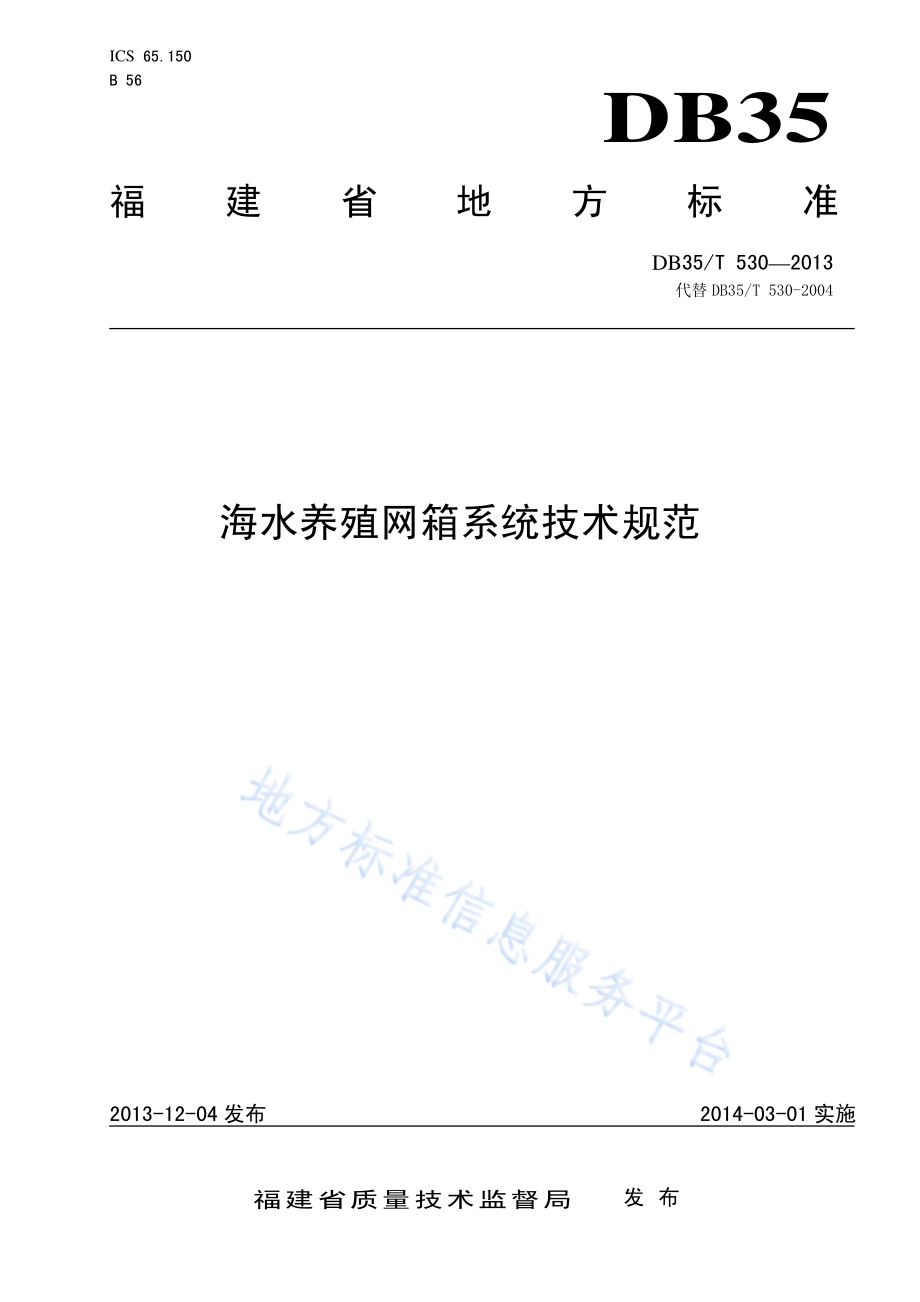

ICS 65.150 B 56 DB35 福建省地方标准 DB35/T 5302013 代替 DB35/T 530-2004海水养殖网箱系统技术规范 2013-12-04 发布 2014-03-01 实施福建省质量技术监督局 发布 DB35/T 5302013 I 目次 前 言.III1 范围.12 规范性引用文件.13 术语和定义.14 框架系统.24.1 木质连体框架养殖网箱.24.2 HDPE 框架大型养殖网箱.24.3 塑胶框架养殖网箱.45 箱体系统.55.1 木质连体框架养殖网箱.55.2 HDPE 框架大型养殖网箱.55.3 塑胶框架养殖网箱.66 固定系统.66.1 木质连体框架养殖网箱.66.2 HDPE 框架大型养殖网箱.76.3 塑胶框架养殖网箱.77 附属设施系统.77.1 管理房.87.2 操作台.87.3 饲料加工设备.87.4 高压洗网机.87.5 挡流设施.87.6 岸上管理基地.87.7 管理船.87.8 其它附属设施.88 网箱布局.88.1 设置面积.88.2 设置地点.88.3 设置型式.99 安装检验.99.1 木质连体框架养殖网箱.99.2 HDPE 框架大型养殖网箱.99.3 塑胶框架养殖网箱.9 DB35/T 5302013 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准代替 DB35/T 530-2004海水养殖网箱系统技术规范。本标准与 DB35/T 530-2004 相比，主要技术内容修改如下：对范围进行了修改，增加了塑胶框架养殖网箱；对技术规范的阐述进行了调整修改；对术语和定义进行了补充和修改；删除了原技术规范内容中与生产实践不相适应的文字；增加了塑胶框架养殖网箱的制作技术与应用范围。本标准由福建省海洋与渔业厅提出并归口。本标准起草单位：福建省水产研究所、泉州龙闰海洋科技有限责任公司。本标准主要起草人：朱健康、郑国富、黄桂芳、魏观渊、丁兰、王辉荣、俞国耀、洪明全、刘庆安。DB35/T 5302013 1 海水养殖网箱系统技术规范 1 范围 本标准规定了海水养殖网箱的框架系统、箱体系统、固定系统、附属设施系统、网箱布局和安装检验。本标准适用于福建省近内海养殖网箱的选择、制作和设置，其范围包括木质连体框架养殖网箱、HDPE（High Density Polyethylene 高密度聚乙烯）框架大型养殖网箱和塑胶框架养殖网箱。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 15558.1-2003 燃气用埋地聚乙烯管材 GB 15558.2-2005 燃气用埋地聚乙烯管件 GB/T 18673-2008 渔用机编网片通用技术条件 GB/T 18674-2002 渔用绳索通用技术条件 SC 5005-1988 渔用乙纶单丝 SC 5007-2011 乙纶渔网线 SC/T 5009-1995 泡沫塑料浮子 聚氯乙烯球形 CJJ 63-2008 聚乙烯燃气管道工程技术规程 3 术语和定义 下列术语和定义适用于本标准。3.1 网目 组成网片的基本单位，一个网目由四个网结和四条等长的目脚构成。3.2 单脚长度 网目中两个相邻结或连接点的中心之间当目脚充分伸直而不伸长时的距离（相当于一个目脚和一个结的长度之和）。DB35/T 5302013 2 3.3 网衣 由网线编织成一定尺寸网目结构的片状编织物。3.4 箱体 由网衣和属具构成，能围隔成具有一定体积可蓄养海水鱼的空间构件，其形状可为长方体、正方体、多棱柱、圆柱体或球体等。3.5 框架 能使箱体张开并保持一定形状，为管理箱体和养殖操作提供平台的构件。4 框架系统 4.1 木质连体框架养殖网箱 4.1.1 框架规格 以相对边木板中心线之间的距离表示，规格范围为（36）m（36）m。4.1.2 框架材料 在浪高小于 1.25 m（轻浪）的内湾海区，可使用木材连接成一定形状的框架。木材使用硬质木材，不允许使用材质有腐朽、蛀孔、裂纹等缺陷的木材。木板规格见表 1。表1 木板规格 单位为毫米 类 型 厚 度 宽 度 木板 80 250300 4.1.3 连接方式 木板与木板之间的连接采用标准件螺栓、方形垫片和螺母紧固。每处连接部宜用 24 支 M16 的螺栓，木板连接重叠长度为 500 mm800 mm。4.1.4 浮子数量与质量 框架下面固定足够数量的浮子，使框架能够高出海面 250 mm350 mm。浮子质量应符合 SC/T 5009-1998 中的规定。4.1.5 浮子规格及材料 浮子规格及材料见表 2。表 2 浮子规格及材料 单位为毫米 类 型 直 径 长 度 材 料 浮子 480 8001000 聚苯乙烯泡沫塑料（外套环保袋）或聚氯乙烯塑料桶（密封）DB35/T 5302013 3 4.2 HDPE 框架大型养殖网箱 4.2.1 框架结构 HDPE框架大型养殖网箱的框架结构如图1所示。说明：1扶手管 2主浮力管 3三通 4立柱 5管套（“L”型支架）图1 HDPE 框架大型养殖网箱框架结构 4.2.2 框架规格 以内圈主浮力管的中心线为基准计算，用周长表示。其规格分别为：30 m、40 m、50 m及60 m。4.2.3 框架材料选择 框架主浮力管由2条圆形、中空的高密度聚乙烯（HDPE）塑胶管经热熔焊接成全封闭的圆环；扶手管由1条圆形、中空的高密度聚乙烯（HDPE）塑胶管经热熔焊接成全封闭的圆环。其规格与材料见表3。表 3 圆管规格及材料 类 型 数 量（条）直 径（mm）壁 厚（mm）材 料 主浮力管 2 250 22.7 高密度聚乙烯塑料 扶手管 1 110 10 高密度聚乙烯塑料“L”形支架由双孔HDPE管套、110 mm125 mmHDPE管材和110 mm125 mm HDPE等径三通经热（电）熔或使用插销连成整体结构。其中双孔HDPE管套为本网箱框架专用管件，由模具压力注塑制造，其最薄处的厚度应不低于15 mm，110 mm125 mm HDPE管材和110 mm125 mm HDPE等径三通的壁厚不低于10 mm。4.2.4“L”形支架数量 每个框架应使用足够数量的“L”型支架,使其沿框架周长均匀分布时，每两个支架间的间距不超过2 m。4.2.5 装配工艺 4.2.5.1 两条主浮力管和扶手管之间由“L”型支架套接成整体结构。4.2.5.2 扶手管周长应当与内圈主浮力管的周长一致。4.2.5.3 对于浮式网箱，主浮力管内可填充发泡材料或内腔应分隔成若干个相互独立的密闭空间，每个密闭空间的长度不超过 8000 mm。DB35/T 5302013 4 4.2.5.4 对于沉浮式网箱，主浮力管内腔应保持中空，但须保留一定数量的独立密闭空间,这些密闭空间容积所对应的浮力应不低于 200 N/m。4.2.5.5 每个双孔管套的两侧主浮力管上各焊装一个或几个限位挡块对“L”型支架进行限位,挡块与管套侧壁间的间隙不大于 30 mm。4.2.6 框架质量 4.2.6.1 HDPE 管材、管件的质量指标应符合 GB 15558.1-2003 和GB 15558.2-2005中的规定。4.2.6.2 双孔 HDPE 管套表面应光滑、平整，不允许有凹坑、裂缝、气泡等缺陷。4.2.6.3 框架装配时，管材、管件热（电）熔焊接的工艺与质量要求应符合 CJJ 63-2008 中的规定。4.3 塑胶框架养殖网箱 4.3.1 框架规格 以每口的内框距离表示，其规格范围为（2.44.5）m（2.44.5）m。其布置结构如图2所示。图2 网箱框架布置结构图 4.3.2 框架材料 选用壁厚不少于10 mm 的125 mm HDPE管材与HDPE特制的六通管套、插销、挡块及踏板。4.3.3 连接方式 框架每条边各用2条壁厚不少于10 mm 的125 mm HDPE管材与HDPE特制的六通管套、插销、挡块及踏板连接。4.3.4 浮子要求 浮子数量与质量、浮子规格及材料参照本技术规范4.1.4与4.1.5。4.3.5 踏板要求 踏板采用HDPE材料，每片踏板规格（长宽厚)为570 mm460 mm30 mm。4.3.6 装配要求 所有零部件须经检验合格，外购件、外协件须有产品合格证方可进行装配。框架组装场地应平整并靠近养殖海区。框架直管与六通管套采用热熔焊接与穿套连接两种形式，使用热熔焊接的一边应放置在与水流相同的方向，使用穿套连接的一边应放置在横截水流的方向。DB35/T 5302013 5 5 箱体系统 5.1 木质连体框架养殖网箱 5.1.1 箱体高度 高度3 m5 m。5.1.2 网目规格 网目大小依养殖对象的品种及规格而定，以破 1 目时不逃鱼为宜。5.1.3 网衣材料 网衣材料为聚乙烯或尼龙。鱼苗培育阶段，箱体网衣一般使用经编型无结节网片制造，成鱼养殖阶段，箱体网衣一般使用有结节网片制造。5.1.4 箱体质量 网片及网纲的质量指标应符合 GB/T 18673-2008和 GB/T 18674-2002 中的规定。5.1.5 装配工艺 5.1.5.1 在大型蟹类及海豚较多的海区，应使用双重网。5.1.5.2 网衣网墙部分，网片横向使用，可由 4 块网片缝合而成，也可采用一长网片折绕而成，网底及网盖则由网片剪裁成与框架相同的形状。箱体四周及上下周边均使用10 mm 合成纤维绳索做为网纲。所有网衣应经缩结后绑扎在网纲上，横向缩结系数为 0.700.80（相应的纵向缩结系数 0.7150.60）。5.1.6 沉子 用密度较大的材料制成。常用的有铅块、铸铁块、石块、有孔砖及沙袋等。所有块状沉子应消除棱角、毛刺，表面光滑。沉子的重量和数量依潮流流速和网箱规格而定，海流急的海区需配备较多的沉子。5.2 HDPE 框架大型养殖网箱 5.2.1 箱体形状 呈圆柱状，网底（盖）缩结后的直径略小于框架的形状内缘直径。5.2.2 箱体高度 高度6 m10 m，视海区水流和最低潮时的水深而定。5.2.3 网目与网线规格 网衣网目与网线规格如表4所示。表 4 网衣网目与网线规格 单位为毫米 网 目 规 格 网片类型 35 50 60 65 75 PA经编 PA23tex/48 PA23tex/60 PA23tex/7890 PA23tex/96 210D/120 PE绞捻/PE36tex/66/5.2.4 网衣材料 采用尼龙或聚乙烯。经编型无结节网片或绞捻型无结节制作。5.2.5 装配工艺 5.2.5.1 网墙网衣横向使用，网底、网盖使用网片剪裁成圆形。DB35/T 5302013 6 5.2.5.2 位于主浮力管处的网墙，以主浮力管的中心线为中心，上下各 0.5 m使用双重网衣，网墙与网底连接处的 0.3 m 网衣，使用双重网衣，网底与网墙连接处的周边 0.3 m 范围，同样使用双重网衣。两重网衣的材料及网片规格应相同。5.2.5.3 上、下周边各使用条、网墙使用 12 条14 mm18 mm 的合成纤维绳索作为网纲，并由位于上周边纲与网墙竖纲绑结点处的支绳固定到框架上。网纲与网衣的每一网目扎紧。5.2.5.4 网衣与网纲采用缩结连接。横向缩结系数 0.700.80（相应的纵向缩结系数 0.7150.60）。5.2.6 沉子 可使用铅块、铸铁块、圆柱形混凝土预制件或石块等。每只在水中的重量不少于30 kg，每口网箱可在网底圆周边悬挂多只，保证沿主浮力管周长均匀分布，即每米配备沉子的重量(在水中)不少于15 kg。也可以使用内充填大密度材料的HDPE管制成沉力底框架，再与网底圆周边相连。沉子除与网衣相连外，还需用PE绳索与上框架相连，以满足换网操作需要，连接的绳索长度应适当大于箱体高度。5.3 塑胶框架养殖网箱 5.3.1 箱体高度 高度3 m5 m。5.3.2 网目规格 网目大小依养殖对象的品种及规格而定，以破1目时不逃鱼为宜。5.3.3 网目材料 网衣材料为聚乙烯或尼龙。鱼苗培育阶段，箱体网衣一般使用经编型无结节网片制造，成鱼养殖阶段，箱体网衣一般使用有结节网片制造。5.3.4 箱体质量 网片及网纲的质量指标应符合 GB/T 18673-2008和 GB/T 18674-2002 中的规定。5.3.5 装配要求 在大型蟹类及海豚较多的海区，应使用双重网。5.3.6 沉子要求 用密度较大的材料制成。常用的有铅块、铸铁块、石块、有孔砖及沙袋等。所有块状沉子应消除棱角、毛刺，表面光滑。沉子的重量和数量依潮流流速和网箱规格而定，海流急的海区需配备较多的沉子。6 固定系统 6.1 木质连体框架养殖网箱 6.1.1 锚与桩 锚、桩的规格及材料见表5。表 5 锚、桩的规格及材料 类 型 规 格 材 料 数 量 备 注 海军锚或 单爪锚 80 kg110 kg 35号钢 根据网箱组大小及潮流流速而定 锚绳方向应与潮流流向平行或垂直（不适用于沙底质）DB35/T 5302013 7 表 5（续）类 型 规 格 材 料 数 量 备 注 桩 200 mm4000 mm 竹、松木、水泥桩根据网箱组大小及潮流流速而定 缆绳方向应与潮流流向平行或垂直（不适用于沙底质）6.1.2 锚绳 锚绳的规格及材料见表6。表 6 锚绳的规格及材料 单位为毫米 聚乙烯绳直径 聚丙烯绳直径 备 注 30 40 三股绳 6.2 HDPE 框架大型养殖网箱 6.2.1 锚与桩 锚、桩的规格及材料见表7。表 7 锚、桩的规格及材料 类型 规格 材料 数量 备注 大抓力锚 400 kg 35号钢 16个或12个 以4口为一组 桩 200 mm4000 mm 松木、无缝钢管 16个或12个 以4口为一组计算，每个桩由三根桩构成群桩 石墩 15 t20 t 花岗岩或钢筋混凝土 16块或12块 以4口为一组 6.2.2 锚绳 锚绳的材料及规格见表8。表 8 锚绳的规格及材料 单位为毫米 锚链直径 聚乙烯绳直径 聚丙烯绳直径 备注 10 40 50 三股绳及八股绳 6.2.3 浮筒 可使用 HDPE 浮筒或内充发泡材料的塑料浮筒或由 34 个套袋的聚苯乙烯泡沫浮子捆扎而成的浮筒，单个浮筒浮力不少于 5 kN。该浮筒系结在锚缆绳的适当位置上，以缓冲网箱受波浪作用时对锚绳及锚的冲击力。6.3 塑胶框架养殖网箱 6.3.1 锚与桩 按照本标准6.1.1。6.3.2 锚绳 按照本标准6.1.2。DB35/T 5302013 8 7 附属设施系统 7.1 管理房 7.1.1 管理房与网箱框架之间采用既可固定又可拆卸的简易专用构件连接，平时与框架连成一体，避免管理房晃动。台风来临时应能将其转移到避风坞内，消除管理房被台风摧毁造成网箱损毁的风险。7.1.2 管理房上应设置专门的生活、生产垃圾收集装置及必需的消防设备。7.1.3 管理房可布置在网箱群边缘或网箱群中部边侧。7.2 操作台 操作台的面积根据养殖网箱的数量而定，可固绑在网箱群边缘。7.3 饲料加工设备 操作台可配置湿软颗粒加工设备，型号及饲料颗粒可根据养殖网箱的数量和鱼类生长的不同阶段选择。7.4 高压洗网机 型号和功率应根据养殖网箱的数量而定。7.5 挡流设施 在潮流较急、流速较大的海域，应在整体渔排的外侧增设挡流设施，保持箱体能正常张开。7.6 岸上管理基地 对于HDPE框架大型养殖网箱，应在离网箱布置海区最近且能观察到网箱的陆地或海岛上建立管理基地，其规模根据网箱数量及财力、土地等情况而定。7.7 管理船 除配备用于运送饵料和管理人员的日常管理船外，还应配备1艘主机功率及吨位都比较大的管理船，用于网箱移动、换网和投饵等管理操作。7.8 其它附属设施 在条件具备时，应及时配备机械起网机、饵料加工机械及自动投饵机、鱼规格自动分级设备、捕鱼设备、水下安全监控仪器、通信设备等附属设施。8 网箱布局 8.1 设置面积 网箱设置总面积不超过所在海域面积的10%。8.2 设置地点 木质连体框架养殖网箱与塑胶框架养殖网箱应设置在交通方便、不受陆地排水直接冲击、海流通畅、浪高小于1.25 m（轻浪）的内湾海区且避开航道；HDPE框架大型养殖网箱可设置在海底比较平坦的半开DB35/T 5302013 9 放、开放型海域，要求海流通畅，流速0.5 m/s1.0 m/s，水深在12 m以上（最低潮时），浪高5 m以内。锚（桩）绳固定方向应与布置海区的主流向基本一致。8.3 设置型式 木质连体框架养殖网箱与塑胶框架养殖网箱以9口（33口）或12口（34口）或16口（44口）为网箱单元，若干个网箱单元串联成网箱群（渔排），网箱单元之间使用弹性材料（废轮胎、泡沫海绵等）阻隔，以缓冲风浪造成的相互撞击。网箱群之间的距离至少应达100 m，其走向应与潮流流向相适应，可采取“田”字形、“品”字形或串联式等形式；HDPE框架大型养殖网箱以单口网箱为单元，每4口网箱为1组，采取“田”字形或“目”字形布置，每两口网箱间应保持10 m以上的距离。9 安装检验 9.1 木质连体框架养殖网箱 9.1.1 木板连接重叠处的螺栓紧固件应拧紧。9.1.2 检查框架下面的浮子数量和固定状况，应保证框架没入水中能高出海面 250 mm350 mm。9.2 HDPE 框架大型养殖网箱 9.2.1 管材与管材的热熔连接，管材与管件的电熔连接，其焊缝质量应符合 CJJ 63-2008中的规定。9.2.2 焊接后，内圈主浮力管的周长值允差3%。9.2.3 焊接后，扶手管周长与内圈主浮力管周长应相等，误差值允许0.2%。9.2.4 限位挡块与管套侧壁的间隙应小于 30 mm。9.2.5 组装后，“L”型支架管套与主浮力管之间的径向间隙为 5 mm6 mm。9.2.6 组装后，产品的扶手环高度与设计高度相比允差1.5%。9.3 塑胶框架养殖网箱 9.3.1 管材与管材的热熔连接，其焊缝质量应符合 CJJ 63-2008 中的规定。9.3.2 检查框架下面的浮子数量和固定状况，应保证框架没入水中能高出海面 250 mm350 mm。9.3.3 组装后，人行踏板应处于同一水平面，各踏板间不得有重叠。DB35/T 5302013 福建省地方标准 海水养殖 网箱系统 技术规范 DB35/T 5302013*2014 年 5 月第 一版 2014 年 5 月第 一次 印刷
