公共建筑设备运行节能监控技术规程DB11／T 1131-2014.pdf

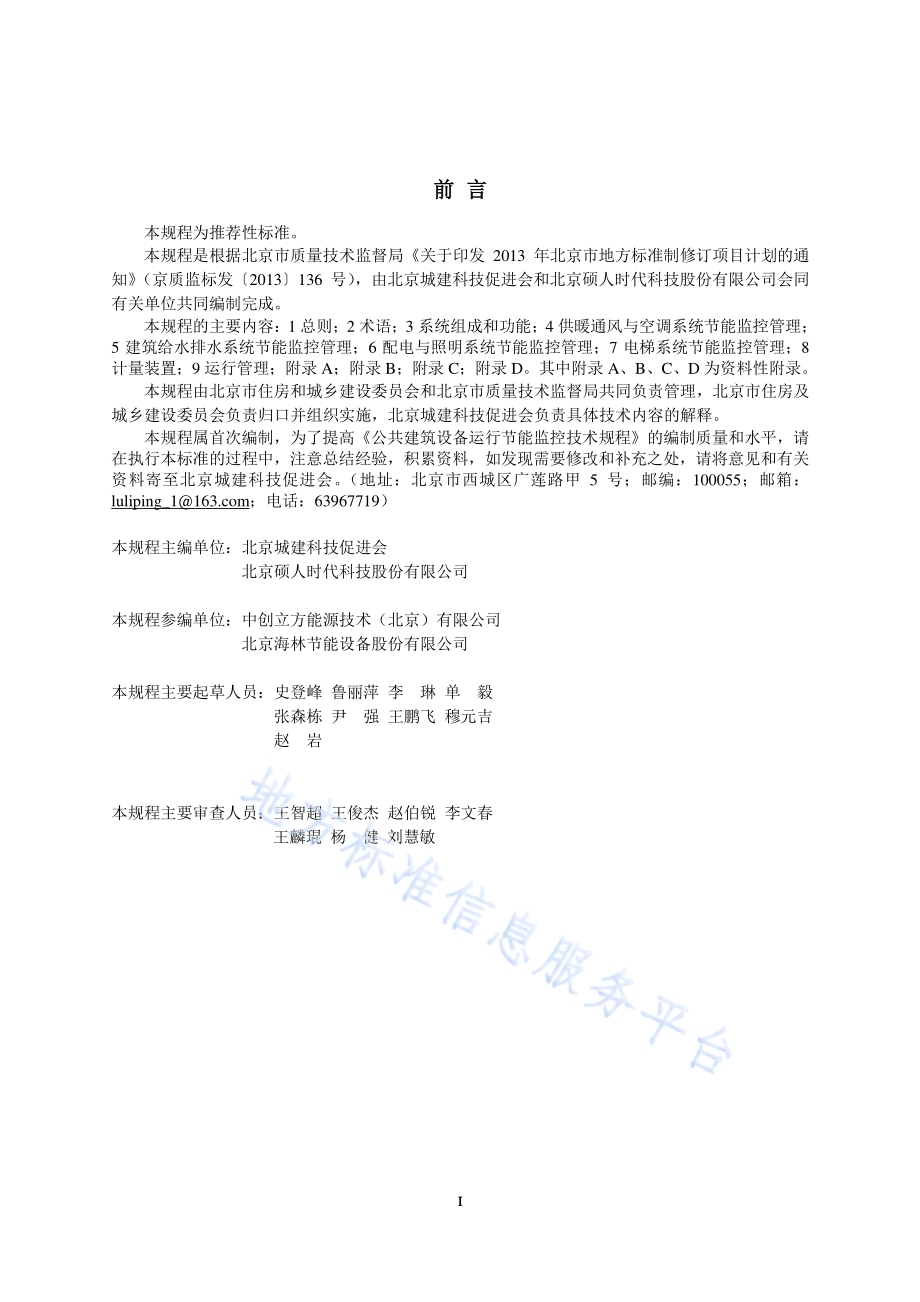

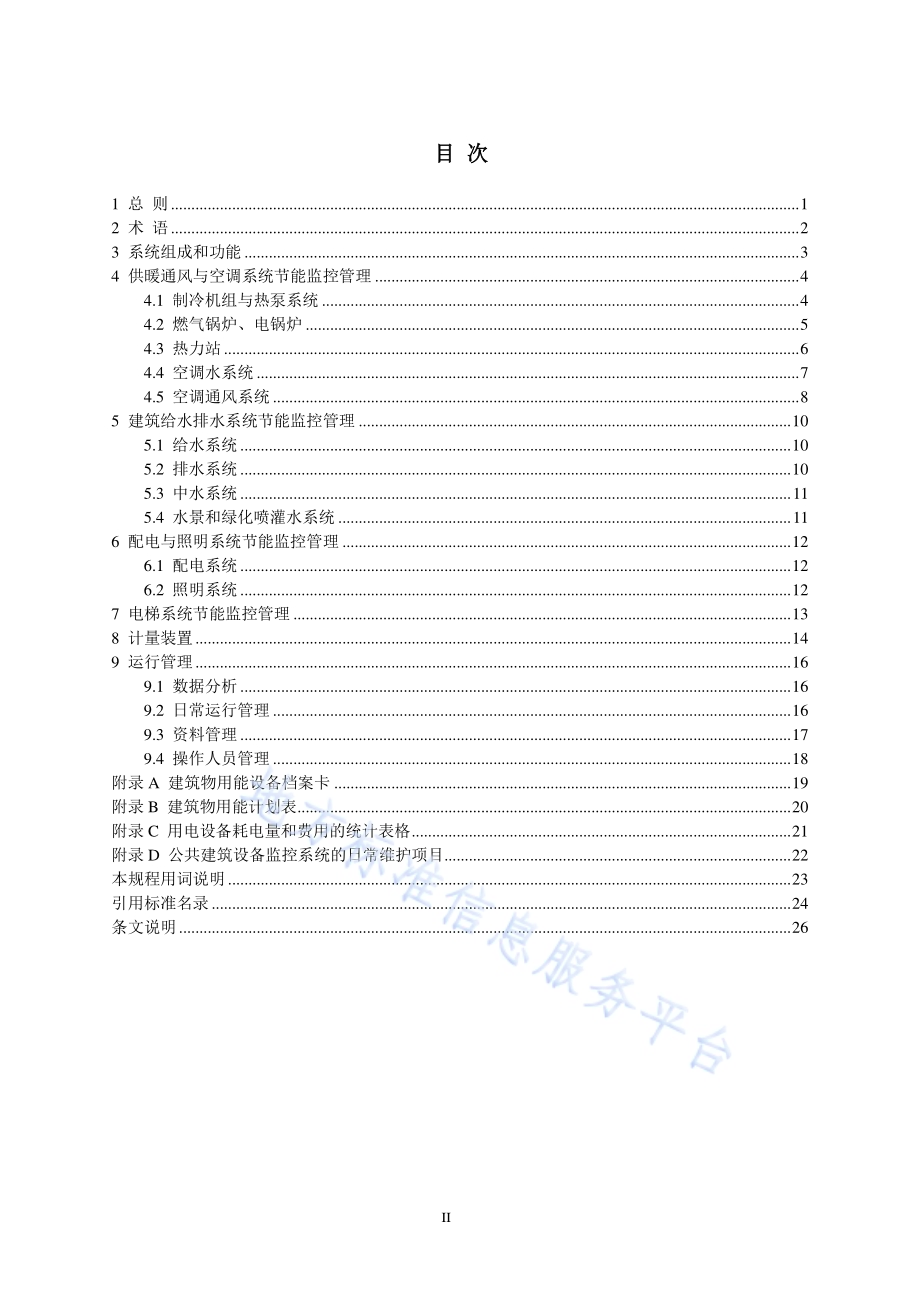

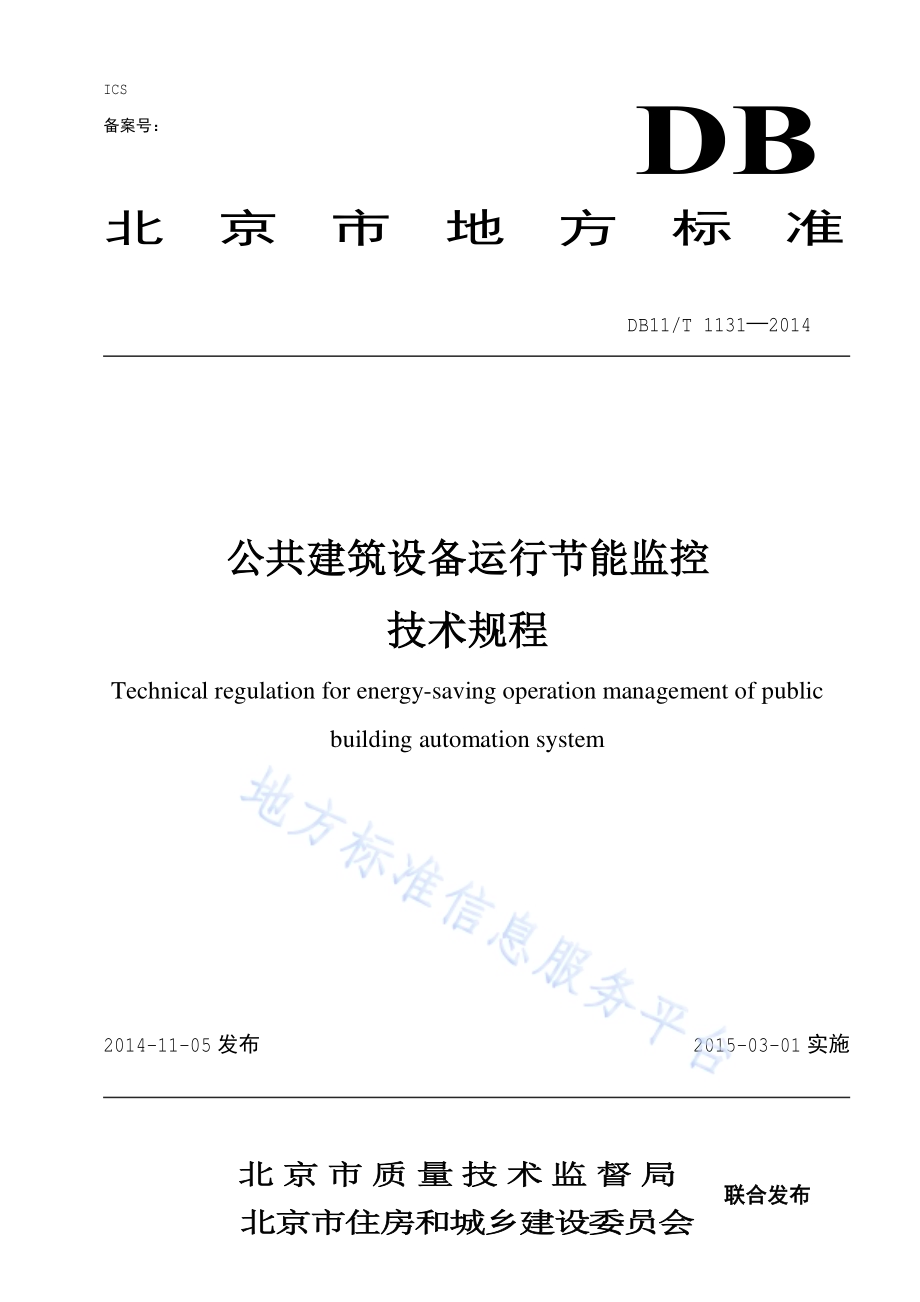

ICS 备案号：北京市地方标准DB11/T 1131 2014公共建筑设备运行节能监控 技术规程 Technical regulation for energy-saving operation management of public building automation system 2014-11-05发布 2015-03-01实施 北京市质量技术监督局 北京市住房和城乡建设委员会 联合发布 I I 前 言 本规程为推荐性标准。本规程是根据北京市质量技术监督局关于印发 2013年北京市地方标准制修订项目计划的通知（京质监标发 2013 136号），由北京城建科技促进会和 北京硕人时代科技股份有限公司 会同 有关单位共同编制完成。本规程的主要内容：1总则；2术语；3系统组成和功能；4供暖通风与空调系统节能监控管理；5建筑给水排水系统节能监控管理；6配电与照明系统节能监控管理；7电 梯 系统节能监控管理；8计量 装置；9运行 管理；附录 A；附录 B；附录 C；附录 D。其中附录 A、B、C、D为 资料 性 附录。本规程由北京市 住房 和城 乡 建 设委员 会和北京市质量技术监督局共同 负责 管理，北京市 住房及城 乡 建 设委员 会 负责归口并 组 织实施，北京城建科技促进会 负责具体 技术内容的 解释。本规程 属首次 编制，为 了提高 公 共建筑 设备运行 节能监控技术规程的编制质量和水 平，请 在执行 本标准的 过 程 中，注意 总 结经验，积累资料，如 发 现需 要修 改 和 补充之处，请将意见 和有关 资料寄至 北京城建科技促进会。（地 址：北京市 西 城 区广莲路甲 5号；邮 编：100055；邮箱：luliping_；电 话：63967719）本规程主编单位：北京城建科技促进会 北京硕人时代科技股份有限公司 本规程参编单位：中创立方能源技术（北京）有限公司 北京海林节能设备股份有限公司 本规程主要起草人员：史登峰 鲁丽萍 李 琳 单 毅 张森栋 尹 强 王鹏飞 穆元吉 赵 岩 本规程主要审查人员：王智超 王俊杰 赵伯锐 李文春 王麟琨 杨 健 刘慧敏 II 目 次 1 总 则.1 2 术 语.2 3 系统组成和功能.3 4 供暖通风与空调系统节能监控管理.4 4.1 制 冷机 组与 热泵 系统.4 4.2 燃 气锅炉、电 锅炉.5 4.3 热 力站.6 4.4 空调水系统.7 4.5 空调通风系统.8 5 建筑给水排水系统节能监控管理.10 5.1 给水系统.10 5.2 排水系统.10 5.3 中 水系统.11 5.4 水 景 和 绿化喷灌 水系统.11 6 配电与照明系统节能监控管理.12 6.1 配电系统.12 6.2 照明系统.12 7 电 梯 系统节能监控管理.13 8 计量 装置.14 9 运行 管理.16 9.1 数 据 分析.16 9.2 日常 运行 管理.16 9.3 资料 管理.17 9.4 操作人 员 管理.18 附录 A 建筑 物用 能 设备 档案卡.19 附录 B 建筑 物用 能计划 表.20 附录 C 用 电 设备 耗 电量和 费用 的统计 表格.21 附录 D 公 共建筑 设备 监控系统的 日常维护 项目.22 本规程 用词说 明.23 引用 标准 名 录.24 条 文 说 明.26 III IIIContents 1 General provisions.1 2 Terms.2 3 System composition and functions.3 4 Energy efficiency supervision for heating ventilation and air conditioning.4 4.1 Refrigerating unit and heat pump.4 4.2 Gas fired boiler and electric boiler.5 4.3 Heating station.6 4.4 Air conditioning water system.7 4.5 Air conditioning ventilation.8 5 Energy efficiency Ssupervision for water supply and drainage.10 5.1 Water supply.10 5.2 drainage.10 5.3 Reclaimed water.11 5.4 Waterscape and landscaping irrigation system.11 6 Energy efficiency supervision for power distribution and lighting system.12 6.1 Power distribution.12 6.2 Lighting system.12 7 Energy efficiency supervision for elevator system.13 8 Metering devices.14 9 Operation management.16 9.1 Data analysis.16 9.2 Daily operation management.16 9.3 Document management.17 9.4 Operator management.18 Appendix A Building energy equipment file card.19 Appendix B Building energy plan.20 Appendix C Electrical equipment power consumption and electricity statistics.21 Appendix D Daily maintenance for public building automation system.22 Explanation of wording in this standard.23 Bibliography of normative standards.24 Clause explanation.26 1 11 总 则 1.0.1 为规 范 北京市 公 共建筑 设备 监控系统的节能 运行 管理 工作，特 制 定 本规程。1.0.2 本规程 适用 于 公 共建筑供暖通风与空调系统、给水排水系统、配电系统、照明系统、电 梯 系统 设备 的节能 运行 监控。1.0.3 公 共建筑 设备 监控系统的节能 运行 管理 除应符合 本规程 外，尚应符合国家 和北京市 现 行 有关标准的规 定。2 2 术 语 2.0.1 公 共建筑 设备 监控系统 public building automation system 将公 共建筑 物或 建筑 群 内的供暖通风与空调、配电、照明、给水排水 及 电 梯 等 系统，以集 中 管理、监 视 和 分散 控制为目的 构 成的 综合 系统。2.0.2 传感器 sensor 现 场用 于 采集测 量 数 据的 设备，它检测被 控 对象 的 各类 过 程 参数变 量和 状态信息，如 温 度、湿度、压力、压差、流 量、电量、气 体 和水质成 分、水 流 方 向、水 泵 状态等。2.0.3 执行 器 actuator 自动 控制系统的 终端 执行 部件,一般 由 执行机 构、调节 机 构 组成，其中执行机 构 是 执行器 的推 动部分，按 照控制 器输出 的 信 号 大小产 生 推 力、位 移、扭矩 或 转速 等，调节 机 构 是 执 行 器 的调节 部分，如 电 动 调节 阀、变 频 器等。2.0.4 控制 器 controller 根据 被 控 参数 的给 定 值 与 测 量 值 的 偏 差，按 预 定 的控制 算法 控制 执行 器 的 动作,使 被 控 参数 保持 在 给 定 值 要 求 的 范 围 内 或按一定 的规 律 变化 的调节 仪 表，也称 现 场 控制 器。2.0.5 程 序 控制 program control 根据 被 控 设备 或工 艺 过 程的要 求，按 照 预 定 程 序 自动 控制 执行机 构 的控制方 式。2.0.6 均衡 控制 balance control 当 被 控 设备 由 多台 机 组 并行 组成 时，控制系统 确保 其中累 计 工作 时间最 小 的 机 组 先投入运行 的控制方 式。2.0.7 远 程控制 remote control 由 中 央 管理 工作站 发 出 控制 指令时，通 过 传输 网络 传输对 调节 对象 进 行 有 线 或 无线 的 远 距离 控制方 式。2.0.8 中 央 管理 工作站 central management workstation 公 共建筑 设备 监控系统 中 的 中 央 管理监控 工作站，具 有 数 据 采集、分析 处 理、协 调 各 现场 控制 器 之 间 控制调节的 作用。中 央 管理 工作站 的功能有：显示 功能、设备 操作 功能、数 据库 功能、定 时 控制功能、统计 分析 功能、设备 管理功能和 故障诊断 功能 等。2.0.9 联锁保 护 interlock protection 防止 设备 启停 过 程 中 由于 操作 次 序错误造 成 事故而 采 取 的 保 护 控制。3 3 系统组成和功能 3.0.1 监控系统 应 由 现 场 控制 站、通 信 网络、中 央 管理 工作站 组成。现 场 控制 站 与 中 央 管理 工作站 之 间可 通 过 有 线 或 无线网络连接，形 成 分散 监控、集 中 管理的 运行 模式。监控系统 应采用 两级式 分 布式 系统，第 一 级 为 现 场 控制 站，第二级 为 中 央 管理 工作站。3.0.2 监控系统 应按 照 现行 相 关标准，根据建筑 物 的功能与要 求、系统 类 型、设备运行 时间以 及 工 艺 对 管理的要 求 等 因素，确 定 现 场 控制 站 和 中 央 管理 工作站 的功能。3.0.3 现 场 控制 站 宜 具 有 下列 功能：1 实 时 参数、参数 与 设备 状态 显示。2 被 控 参数 的 自动 控制（PID或 开 关控制）和程 序 控制。3 本地 手 动操作。4 设备 的 联 动、联锁 和 自动 保 护 功能。5 各 系统水、电、燃料 监 测 及 显示。6 可 通 过现 场 控制 器 进 行 参数 设 定 和 运行 模式选择。7 参数 异 常 和 设备 故障 的 报警 及 显示。8 具 有 多种 通 信 标准 接 口，可 通 过 有 线 或 无线网络上 传 实 时 数 据和 报警 信息，下达各 种 操作 指令。9 具 有 断 电 保存 控制程 序 及 历 史 数 据 存 储 功能，可 在 规 定 的 期限 内 保存相 关 数 据。3.0.4 中 央 管理 工作站 宜 具 有 下列 功能：1 轮询 方 式 监 测、显示 各 现 场 控制 站 运行 参数 和 设备 状态，即 时 查询某个 现 场 控制站 的 实 时 数 据，记 录 和 存 储 一定 时间 内的 所 有 运行及 相 关 数 据。2 对 整个 系统进 行 远 程 操作，对 指 定 的监控系统 设备 做 启、停 的 操作。3 设置、修 改 控制 算法、群 控系统、连锁保 护、均衡 调节系统的 参数。4 参数 超 限 报警、事故报警 及 掉 电 报警 的 记 录 和 恢复 功能；联 动、联锁 等 保 护 功能。5 参数 列 表、故障列 表、曲 线 图、运行 日 志 及 多种报 表自动 生 成的功能。6 各 系统的水、电、热、燃料 的能 源消 耗 记 录、分析、管理的功能。7 采用 Web服务 器/浏览 器 的方 式 对外 开 放。8 宜 设置 可 与 其 他弱 电系统 数 据共 享 的 集 成 接 口 功能。3.0.5 通 信 网络宜 具 有 下列 功能：1 根据 现 场 控制 站 的规 模、系统要 求、生 产 管理 体 制 等 因素 统 一 规划调 度 通 信 方 式。2 通 信应采用 成 熟、开 放、通 用 的标准 协 议 与 接 口。3 数 据通 信 宜 采 取 安全措 施。4 数 据通 信应 具备 时 钟 同 步 功能。4 4 供暖通风与空调系统节能监控管理 4.1 制冷机组与热泵系统 4.1.1 制 冷机 组与 热泵 系统监控的 对象 包括 制 冷机 组、热泵 系统 及 配 套 设备。制 冷机 组和 热 泵 系统的主要监控 设备 应 包括：机 组、冷 冻 水 泵、补 水 定压 设备、冷 却 水 泵、冷 却塔、电 动 阀 等。当 有 蓄 冷（热）罐 时，还 需 监控 蓄 热泵、放 热泵、喷 射 泵、蒸汽 发 生 器 水 泵、储 水 罐和电 动 阀 门 等。4.1.2 制 冷机 组与 热泵 系统 应 监 测 下列 参数：1 室 外 环境 温度、湿度。2 蒸 发 器 进、出 口 温度、压力。3 冷 凝 器 进、出 口 温度、压力。4 冷 冻 水供、回 水 温度、压力。5 冷 却 水供、回 水 温度。6 冷 冻 水供水管水 流信 号。7 冷 却 水供水管水 流信 号。8 机 组 运行 状态 和 运行 时间。4.1.3 制 冷机 组与 热泵 系统 应 包括 下列报警：1 机 组 过 载 报警。2 冷 冻 水 回 水 温度 超 限 报警。3 冷 却 水供水 温度 超 限 报警。4.1.3 制 冷机 组与 热泵 系统 应 监 测 下列 全 部或部分参数：1 蒸 发 器 进、出 口 瞬 时 流 量、累积 流 量、瞬 时 冷/热 量、累 计 冷/热 量。2 冷 凝 器 进、出 口 瞬 时 流 量、累积 流 量、瞬 时 冷/热 量、累 计 冷/热 量。3 计量 机 组 耗 电量、补 水量 等。4 计量 机 组能 源消 耗 量。4.1.4 制 冷机 组与 热泵 系统 应 实现 下列 控制内容：1 机 组 连锁启停。2 机 组 冷 冻 水供水 温度 控制。3 监 测 机 组 运行 状态，制 冷机 与 热泵 停 运 时 应 关 闭 冷 冻 水进 口 电 动 阀。4 根据 季 节 变化按 时间 程 序 或用 户 指令 进 行 冬/夏 的 工 况切换。4.1.5 制 冷机 组与 热泵 系统 宜 采用 下列 节能 措 施：1 监 测 负 荷 变化，优 化 调控供水 温度。2 冷、热负 荷 预 测，并 应 优 化 控制 机 组 台 数。3 设 定 多 个 运行 模式，并 修 改、控制和 转 换 运行 模式。4.1.6 直 燃 型 溴 化 锂吸收 式 冷热 水 机 组的监控 除应符合 本规程 第 4.1.2条、第 4.1.3条 和 第 4.1.4条 的规 定外，还 应 设置燃 气 泄露 报警。4.1.7 水 源 热泵机 组 除应符合 本规程 第 4.1.2条、第 4.1.3条 和 第 4.1.4条 的规 定外，还 应 监 测 下列 内容：1 监 测 回 灌 水的 温度。2 监 测 取 水量和 回 灌 水的 流 量。3 监 测 水 处 理 设备 的 运行 状态 与 故障报警。4.1.8 水 源 热泵机 组 应 设置 温度 上下 限 和水 温 报警。4.1.9 蓄 冷（热）系统 宜 监控 下列 参数：1 宜 对 下列 运行 参数 和 设备 状态 进 行 监 测：1）空调水系统供 回 水 压力；2）蓄 冷（热）温度、回 水 温度、水位、瞬 时 流 量、累积 流 量、瞬 时 冷（热）量、累 积冷（热）量 等；3）蓄 冷（热）装置 蓄 冷（热）/放 冷（热）运行 状态；4）蓄 冷（热）泵 和 放 冷（热）泵 吸 入 口 压力；5 5）电 动 调节 阀开/关 状态、阀 位和 手 动/自动状态；6）蓄 冷（热）泵、放 冷（热）泵 的 运行 状态、频 率 和 手 动/自动状态；7）室 外 空 气 的 温度、湿度；8）水 路 的水 流 方 向。2 宜 监 测 下列 内容：1）蓄 冷（热）量和 放 冷（热）量；2）用 电量。3 宜 实现 下列 控制内容：1）载 冷 剂 及 空调供 回 水 温度 的控制；2）负 荷 的 预 测、记忆；3）各工 况切换 和 设备 的 启停 控制；4）蓄 冷（热）装置 应 有 温度、温差、压力、水位、流 量 连锁保 护、报警；5）宜 根据 工 艺 要 求 控制管 网 的 压差、蓄 冷（热）装置 温度 控制 蓄 冷（热）或 放 冷（冷）泵 的 启停 和 蓄、放 冷（热）速 度；6）宜 根据 工 艺 要 求 对 给水、补 水系统进 行 控制；7）宜 根据 负 荷 变化 和 峰谷 电 价优 化 控制；8）冰蓄 冷 系统的 二 次冷 媒侧换 热 器 宜 设 防 冻 保 护 控制。4.2 燃气锅炉、电锅炉 4.2.1 燃 气锅炉、电 锅炉 监控 应 包括 燃 气锅炉、电 锅炉 本 体及 辅助 设备。燃 气锅炉 房 的主要 监控 设备 应 包括 燃 气锅炉、循环 泵、补 水 泵、电 动 阀、软 化 水 箱、集 汽罐 等，当 有 蓄 热装置 时，还 需 监控 蓄 热泵、放 热泵、喷 射 泵、蒸汽 发 生 器 水 泵、储 水 罐 和电 动 阀 门 等。4.2.2 燃 气锅炉、电 锅炉应 监 测 下列 参数：1 锅炉工作状态。2 锅炉 进、出 口 介 质的 温度、压力。3 锅炉 房 进、出 口 介 质的 温度、压力。4 燃 气锅炉 的排 烟 温度。5 燃 气 热 水 锅炉 房中 循环 泵 和 补 水 泵 的 运行 状态、故障 状态 和 运行 频 率。6 燃 气 蒸汽 锅炉 房中 给水 泵 的 运行 状态、故障 状态 和 运行 频 率。7 软 化 水 箱 液 位。4.2.3 燃 气锅炉、电 锅炉应 包括 下列报警：1 锅炉出 口热 水 温度 过高 报警。2 锅炉出 口 蒸汽 压力 过高 报警。3 锅炉 回 水 温度 过 低 报警。4 锅炉出 水 压力 过高 报警。5 锅炉 进水 流 量 过 低 报警。6 软 化 水 箱 液 位 过 低 报警。7 凝 结 水 箱 水位 过高/过 低 报警。4.2.4 燃 气锅炉、电 锅炉应 监 测 下列 全 部或部分参数：1 燃 气锅炉耗气 量。2 锅炉 房 用 电量。3 锅炉 房补 水量、自 来 水量。4 锅炉 房 出 口 瞬 时 流 量、累 计 流 量、瞬 时 热 量、累 计 热 量。5 每 台 锅炉出 口 瞬 时 热 量、累 计 热 量。6 宜 监 测 循环 泵 和 补 水 泵 的 耗 电量。7 宜 监 测 照明 用 电 及其 它用 电量。4.2.5 燃 气锅炉 和电 锅炉应 实现 下列 控制功能：1 循环 泵 的 变 频 控制。2 补 水 泵 的 变 频 控制。6 3 燃 气 蒸汽 锅炉 给水 泵 的 变 频 控制。4 故障 紧急 处 理功能。4.2.6 燃 气锅炉 房 和电 锅炉 房 宜 采用 下列 节能 措 施：1 负 荷优 化 控制供 热 量。2 利 用 谷 电 阶段 优 化 运行 电 锅炉 和 蓄 热装置。4.2.7 燃 气锅炉采用 余 热 回收 装置 时，宜 监控 余 热 回收 装置 的 运行 情 况：1 余 热 回收 装置 进/出 水的 温度。2 余 热 回收 装置 出 水的 流 量、热 量。4.3 热力站 4.3.1 热 力站 监控 应 包括 供暖、空调 或 生 活 热 水的 热 交 换 装置及 与 其 相 关的 循环 泵、补 水 定压 设备 等。热 力站 的主要监控 设备 应 包括：热 交 换 器、循环 泵、补 水 泵、电 动 阀、软 化 水 箱、集 汽罐、电 磁 阀 等。4.3.2 热 力站应 监 测 下列 参数：1 室 外 环境 的 温湿度。2 一 次 管 网 进、口 介 质的 温度、压力。3 二 次 管 网 进、出 口 总管 介 质的 温度、压力。4 一 次 侧 电 动 调节 阀 运行 状态 和 阀 位。5 一 次 侧 加 压 泵运行 状态、故障 状态 和 运行 频 率。6 水 过 滤 器 前后 压差。7 循环 泵运行 状态、故障 状态 和 运行 频 率。8 补 水 泵运行 状态、故障 状态 和 运行 频 率。9 泄 压 电 磁 阀开/关 状态。10 自 来 水 箱 和 软 化 水 箱 的 液 位。4.3.3 热 力站应 实现 下列报警：1 二 次 管 网 供水 温度 过高 报警。2 一 次 管 网 压力 超 限 报警。3 二 次 供水 压力 超高 报警 及 自动 泄 水。4 二 次 网 回 水 压力 超 低 报警。5 水 箱 液 位 过 低 报警 及 联锁保 护。6 水 过 滤 器压差 超 限 报警。4.3.4 热 力站应 监 测 下列 参数：1 一 次 管 网 介 质的 瞬 时 流 量、累 计 流 量、瞬 时 热 量和 累 计 热 量。2 凝 结 水 累 计 流 量。3 补 水量、自 来 水量。4 耗 电量。5 宜 监 测采 暖系统 二 次 供水 或各分 支 流 量、热 量；6 宜 监 测 空调系统 二 次 供水 或各分 支 流 量、热 量。4.3.5 热 力站应 实现 下列 控制功能：1 一 次 侧 电 动 调节 阀 控制功能。2 循环 水 泵 变 频 控制。3 补 水 泵 启/停 控制和 变 频 控制。4 自动定压 补 水功能。5 二 次 网防 汽 化 连锁。6 断 电 保 护 措 施。4.3.6 热 力站应采用 下列 节能 措 施：1 气 候 补 偿 自动 调节供 热 量。2 分 时 分 区 调节 模式。3 手 动 设 定温度 给 定 值、阀 门 开 度 给 定 值 和 频 率 给 定 值。7 4 用 于 采 暖的水 水 热 力站应 能 限 制 一 次 侧回 水 温度。5 条件 允许 时宜 采集 末 端用 户室 温。6 建 立 根据 负 荷 调节水 泵 频 率 的调控 曲 线，并 应按 负 荷 变化 修 正 调控 曲 线，变 频 调节 冷 冻 水 循环 泵 和 冷 却 水 循环 泵。7 应 均衡 控制 循环 泵 的 运行 时间。4.3.7 生 活 热 水 站除应符合 本规程 第 4.3.2条 和 第 4.3.3条 的规 定，还 应 实现 下列 功能：1 应 设置 温度 上 限，实现超 温 报警 和 自动 故障 处 理功能。2 宜 根据 用 水量的 变化变 频 控制给水 泵。3 应 计量 生 活 用 水量。4 生 活 热 水 及 游泳池 系统 应 监 测 需热 量 或 时间，调 整 供水 温度 曲 线。5 生 活 热 水系统的 循环 水 泵 应 由 生 活 水的 温度或 时间 装置 控制 泵 的 启停。4.3.8 太阳 能供 热 系统 应 实现 下列 监控内容：1 运行 参数 的监 测，监 测应 包括 下列 内容：1）集 热 系统 工 质 出 口 的 温度；2）贮 热装置 底 部 的 温度；3）循环 泵 的 运行 状态、故障 状态 和 变 频频 率 反馈；4）辅助 热 源 加 热设备 的 运行 状态。2 应 实现 下列 控制功能：1）应采用温差 循环 运行 控制 模式；2）变流 量 运行 的 太阳 能 集 热 系统，应 根据 太阳辐 照 条件或温差变化 控制 变 频 泵改 变 系统 流 量；3）优 化 调节 辅助 热 源 运行 时间；4）与 其 他 能 源 加 热/换 热设备 的 相 互 工作 转 换 宜 采用定温 控制；5）应 具 有 防 冻 保 护 措 施；6）应 具 有 防 过热 保 护 措 施。4.4 空调水系统 4.4.1 空调水系统监控 应 包括 空调 冷热 水和 冷 却 水系统。空调 冷热 水系统的监控 设备 应 包括冷热 水系统的供/回 水总管、循环 水 泵、电 动 阀、补 水 泵 和 补 水 箱 和 其 他 定压 补 水 设备 等，冷 却 水系统的监控 设备 应 包括 冷 却 水、冷 却 水 泵、冷 却塔 和风 机 等。4.4.2 空调水系统 应 监 测 下列 参数：1 冷热 水系统供/回 水的 温度、压力。2 冷热 水系统 回 水 各分 支 温度、压力。3 冷热 水系统 分、集 水 器 的 温度、压力。4 冷 却 水系统供/回 水的 温度。5 循环 水 泵 进 出 口 压力。6 水 过 滤 器 前后 压差。7 冷 却塔 出 口 除 污 器 两 侧 阻 力。8 软 化 水 箱 液 位。9 机 组、水 泵、冷 却塔 风 机 等 设备 的 启停 状态。10 机 组进水 或出 口 的电 动 阀、冷 却塔 进水管和 出 水管 上 的电 动 阀、冷热 水系统供 回 水 管 之 间 电 动 调节 阀 的 开 关 状态。11 冷热 水系统 分集 水 器 电 动压差 控制 阀 的 开 关 状态 和 阀 位。12 冷 却 水、冷热 水 循环 泵 的 运行 状态 和 故障 状态。13 冷热 水系统 补 水 泵 的 运行 状态、故障 状态 和 频 率 反馈。4.4.3 空调水系统 应 实现 下列报警：1 冷热 水供 回 水 温度 超 限 报警。2 循环 水 泵、补 水 泵 故障报警。3 风 机 故障报警。8 4 冷热 水 回 水 压力 过 低 报警。5 水 箱 液 位 过 低 报警 及 联锁保 护。6 水 过 滤 器压差 超 限 报警。4.4.4 空调水系统 宜 监 测 下列 参数：1 系统总 出 口 瞬 时 流 量、累 计 流 量、瞬 时 冷（热）量、累 计 冷（热）量。2 补 水量和 自 来 水量。3 水 泵 的 耗 电量。4.4.5 空调水系统 应 实现 下列 控制功能：1 机 组、机 组进水 或出 口 的电 动 阀 和 冷热 水 循环 泵 的 连锁 控制。2 末 端 装置 电 动 两 通 阀 的 温度 控制。3 冷 却塔 的进水和 出 水管的电 动 阀 与 对应 冷 却 水 泵 的 连锁 控制。4 自动 补 水 定压 控制。5 应 根据 用 户 压差或 回 水 温度 的 变化 调 整 对应 冷热 水 分 支 的电 动压差 控制 阀。4.4.6 空调水系统 应采用 下列 节能 措 施：1 负 荷优 化 调节 机 组 运行 台 数 和供水 温度。2 根据 冷 却 水 出 水 温度 控制 冷 却塔 风 机 开启台 数或 转速。3 根据 冷 水 机 组 最 低 冷 却 水 温度自动 调控 冷 却塔 供 回 水总管 间 旁 通的电 动 调节 阀。4 建 立 负 荷 调水 泵 频 率 的调控 曲 线，并 应按 负 荷 变化 修 正 调控 曲 线，变 频 调节 冷 冻 水循环 泵 和 冷 却 水 循环 泵。5 应 均衡 控制 循环 泵 的 运行 时间。4.4.7 定流 量 一 级 泵 系统 应 具备 室 内空 气温度 的 自动 调控功能。4.4.8 变流 量 一 级 泵 系统 采用 冷 水 机 组 定流 量方 式时，系统供 回 水管 之 间 旁 通 上 的的电 动 调节 阀 应 根据供 回 水 压差自动 调控。4.4.9 二级 泵 和 多级 泵 系统 负 荷侧 的 各 级 水 泵 的 运行 台 数 宜 采用流 量控制方 式；水 泵 变 速宜 根据系统 压差变化 控制。4.4.10 变流 量 一 级 泵 系统 采用 冷 水 机 组 变流 量方 式时 应 实现 下列 功能：1 总供 回 水管 之 间 旁 通 上 的电 动 调节 阀可 采用流 量、温差或压差 实现 自动 调控。2 一 级 泵 的 运行 台 数 和 变 频 控制 应符合 本规程 第 4.4.9条 的规 定。4.5 空调通风系统 4.5.1 空调通风系统监控 应 包括 空调通风 装置及其 配 套 设备。主要监控 设备 应 包括 空 气 幕、空调 末 端 设备、风 机、加 湿、电 加 热、空 气 过 滤 器等 设备。4.5.2 空调通风系统 应 监 测 下列 参数：1 室 外 新 风的 温、湿度 值；送 风 温、湿度 值；回 风 温、湿度 值。2 室 内空 气温度、湿度。3 室 内 CO2浓 度。4 室 内空 气 颗粒 物 浓 度。5 风管风 压。6 空调 过 滤 器 前后 压差。7 新 风 阀、回 风 阀、排风 阀、送/回 风 机、电 动 调节水 阀、蒸汽 阀 的 手/自动状态、运行 状态 与 开 度。8 风 机 盘 管系统的电 动 调节水 阀、加 湿 阀 的 开 度。9 风 机 的 手/自动状态、运行 状态 和 故障 状态。10 空调 过 滤 器 的 运行 状态 和 故障 状态。4.5.3 空调通风系统 应 实现 下列报警：1 风 机 故障报警。2 空调 过 滤 器 故障报警 和 压差 超 限 报警。3 风 机 盘 管系统 防 冻 保 护信 号 及 报警。4.5.4 空调通风系统 应 监 测 风 机 的 耗 电量。9 4.5.5 新 风 机 组 应 实现 下列 控制功能：1 风 阀 的 开 关控制和 手/自动 控制。2 风 机 的 启停 控制和 手/自动 控制。3 应 有 送 风 温度自动 调节，控制空 气-水 换 热 器 水 侧 调节 阀，以 使 风 机 出 口 空 气温度 达 到 设 定 值。4 宜 设置 送 风 湿度自动 调节，控制 干 蒸汽 加 湿器 调节 阀，使 冬季 风 机 出 口 空 气 相 对湿度 达 到 设 定 值。5 应 有 防 冻 保 护 和 连锁 控制功能。6 可 设置 由 室 内 CO2浓 度 控制 送 风量的 自动 调节系统。4.5.6 空 气 机 组 应 实现 下列 控制功能：1 风 机、新 风 阀、回 风 阀 的 连锁 控制。2 空调 机 组 应 设置 防 冻 开 关 报警 和 连锁 控制。3 根据 负 荷 变化 优 化 调节空调 机 组的 运行 台 数。4 在 定 风量空调系统 应 具 有 恒 温 控制功能。5 在 定 风量系统 中，宜 设置 根据 回 风 或 室 内 CO2浓 度 控制 新 风量的 自动 调节系统。6 当 采用 单 回 路 调节 不 能 满足 系统控制要 求时，宜 采用 串 级 调节系统。7 在 变 风量空调 机 组 中，送 风量控制 宜 采用定 静 压 法、变 静 压 法 或 总 静 压 法。8 变 风量系统，应 依 据 室 内 温度或 送 风 压力 来 调节风 机、电 动 调节 阀。9 变 制 冷 剂 流 量空调系统（VRV）根据 室 内 温度变化变 频 控制 压 缩 机 和电 子膨胀 阀。4.5.7 风 机 盘 管与 新 风 机 组配 套 使 用 的空调 末 端 设备，应 实现 下列 控制功能：1 应 实现 风 机 启停 与电 动 水 阀连锁 控制。2 运行 工 况切换 功能。3 控制要 求 高 的 场 所，应 实现 四 管制的 热 水 阀、冷 冻 水 阀连 续 调节和风 机 三 速 控制。4 应 实现 温度 优 化 控制。通 过 调节 冷 冻 水电 动 阀 或 蒸汽 调节 阀 的 开 度 来 调节风 机 盘 管的供水 温度 的方 式 来 实现 送 风 温度 的控制。4.5.8 空调系统的节能控制 应 重 视应用 和调节 新 风量；应 根据空 气参数 处 理的规 律 和 参数 不 同，采用分 区 控制方 法。采用 间 歇 运行 方 式时，应 根据 气 候 状 况、空调 负 荷 情 况 和建筑 热 惰 性，合 理 确 定 开 机 停 机 时间。4.5.9 集 中 空调系统排风 热 回收 装置 应 监 测参 与 热 回收 的 温度，并 应 监 测 热 回收 装置 的 运行情 况。10 5 建筑给水排水系统节能监控管理 5.1 给水系统 5.1.1 给水系统监控 应 包括 生 活 用 水、生 活 热 水、游泳池 和 直 饮 水系统 等 的给水 泵、循环 泵、补 水 泵 和水 池/箱 等。5.1.2 生 活 用 水系统 应 监 测 下列 全 部或部分参数：1 市 政 供水 压力。2 加 压 给水 泵 的 出 口 压力 和 压力 超高 自动 报警。3 水 箱 液 位和水位 超高、超 低 报警。4 加 压 给水水 泵运行 状态 和 故障 状态。5 加 压 给水水 泵 自动 启停 及 变 频 控制。6 加 压 给水水 泵 故障可 自动 切换 至备 用 泵。7 宜 监 测 给水系统的供水量。5.1.3 生 活 用 水系统 宜 根据供水 需 求 控制水 泵 启停 和 变 频 调节，并 符合 下列 规 定：1 对 于 高 位水 箱 式 给水系统 宜 根据水 池/箱 的水位，控制给水 泵 的 启/停。2 对 于 恒 压 供水系统 宜 监 测 进、出 水 压力 控制水 泵 的 启 动 台 数 和 变 频 控制。3 对 于 叠 压 供水系统 宜 根据市 政 供水 压力 和给水总管的 压差 来 控制水 泵 的 启 动 台 数 和变 频 控制。5.1.4 生 活 热 水系统 应符合 本规程 第 4.3.7 条 的规 定，生 活 热 水 蓄 热设备 应符合 本规程 第4.1.9条 的规 定；太阳 能 生 活 热 水系统 应符合 本规程 第 4.3.8条 的规 定。5.1.5 游泳池 给水系统 除应符合 本规程 第 5.1.2条 的规 定外，还 应 监控 下列 全 部或部分参数：1 循环 水供 回 水的 温度。2 游泳池 水位。3 游泳池 补 水量。4 根据 游泳池 的 用 热 时间 优 化 游泳池 水 加 热设备 的 运行 时间。5 游泳池 水 温 控制 采用分 时 段 定 供水 温度 的方 式。6 游泳池 水位控制 补 水量。5.1.6 直 饮 水系统 宜 监控 下列 参数：1 水 净 化 设备 的 运行 状态 和 故障 状态。2 循环 管的 流 量。3 水 净 化 设备 的进 出 口 的 压力。4 采用 给水供水的系统，根据 出 口 压力变 频 控制给水 泵。5.2 排水系统 5.2.1 排水系统监控 应 包括 生 活 排水、污 水和 雨 水系统 及其 配 套 设备。主要监控 设备 应 包括污 水 泵、集 水 池、小 型生 活污 水 处 理和 雨 水系统。5.2.2 排水系统 应 监 测 下列 参数：1 集 水 池/坑 的 高、低 水位和 溢 出 水位。2 水 泵 的 运行 状态 和 故障报警。3 排 入 城市排水管 道前污 水 温度。4 雨 水 集 水 池 水位。5.2.3 排水系统 应 监控 下列 内容：1 排水 泵 可 根据 集 水 池 水位的 高 低 实现 自动 启停 及 变 频 控制。2 水 泵 检 修 或 故障可 自动 切换 至备 用 泵。5.2.4 有 毒污 水的排水系统 宜 监 测 污 水 处 理系统的 运行 状态 和 故障报警。11 5.3 中水系统 5.3.1 中 水系统监控 应 包括 中 水系统 及其 配 套 设备。主要监控 设备 应 包括 中 水水 池、中 水给 水 泵、中 水 处 理 设备 等。5.3.2 中 水系统 宜 监控 下列 参数：1 中 水 出 口 的水量、水 压。2 自 来 水 补 水量。3 中 水 存 储 池 和调节 池 的 高、低 水位。4 中 水给水 泵 的 运行 状态 和 故障报警 信 号。5 应 根据水位 及 压力，自动 启/停相 应 的 中 水给水 泵 和 循环 泵，运行泵 故障时 自动 切换至备 用 泵。6 自 来 水 补 水 应采 取最 低 水位控制 并 报警。5.4 水景和绿化喷灌水系统 5.4.1 水 景 和 绿化喷灌 系统监控 应 包括 水 景 和 绿化喷灌 系统 及其 配 套 设备。主要监控 设备 应 包括 水 泵 和水 池。5.4.2 水 景 和 绿化喷灌 系统 宜 监 测 下列 参数：1 用 水量。2 循环 水 泵运行 状态 和 故障 状态。3 集 水 池 水位。12 6 配电与照明系统节能监控管理 6.1 配电系统 6.1.1 配电系统监控 应 包括低 压 配电系统 及 配 套 设备。6.1.2 配电系统节能 运行 管理 宜 监控 下列 参数：1 动力 电 开 关与主要 低 压 开 关 状态 及 故障报警。2 主 母 排 温度 和 报警。3 备 用 及 应 急 电 源 手 动/自动状态、电 压、电 流。4 配电 室 通风 设备运行 状态 和
