资源描述

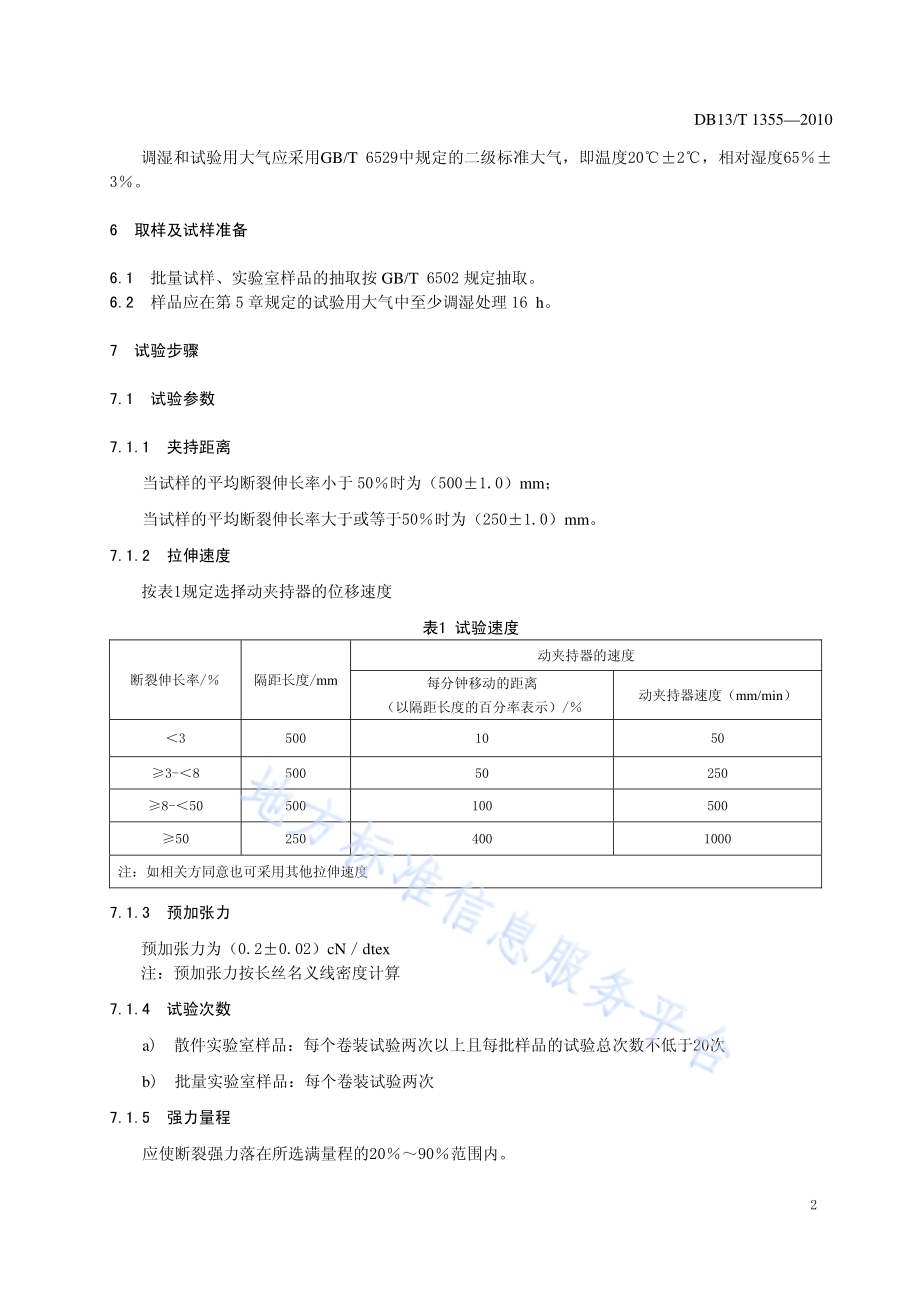

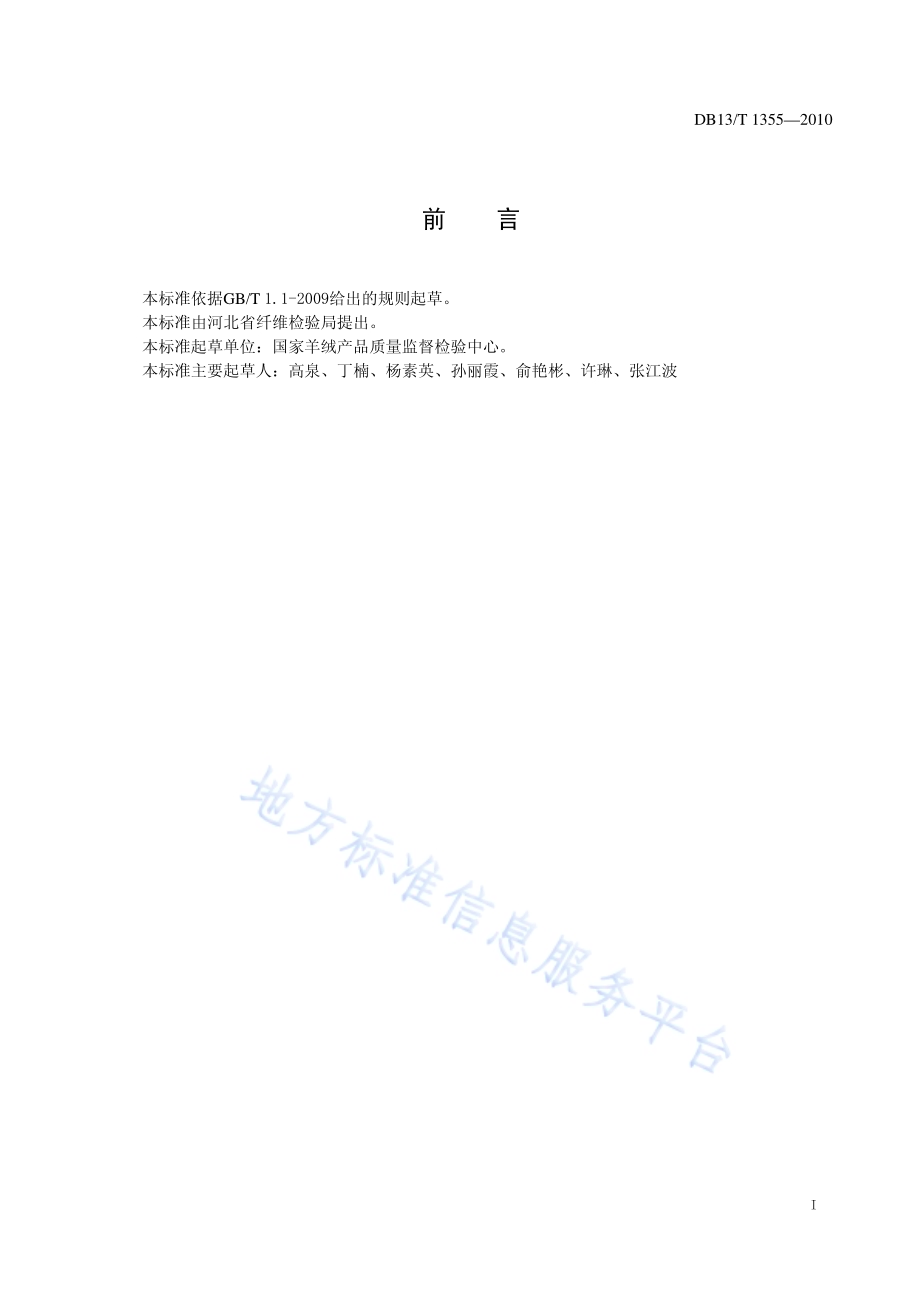

ICS 59.060.01 W 50 DB13 河北省地方标准 DB 13/T 13552010 锦纶 6综丝拉伸性能的测定 2010-12-28发布 2011-01-20实施河北省质量技术监督局 发布 DB13/T 13552010 I 前 言 本标准依据GB/T 1.1-2009给出的规则起草。本标准由河北省纤维检验局提出。本标准起草单位:国家羊绒产品质量监督检验中心。本标准主要起草人:高泉、丁楠、杨素英、孙丽霞、俞艳彬、许琳、张江波 DB13/T 13552010 1 锦纶6 综丝拉伸性能的测定 1 范围 本标准规定了锦纶 6 综丝的断裂强度、断裂伸长率的试验方法。本标准适用于以已内酰胺为主要原料,经聚合、纺丝而制成的用于渔业生产的锦纶6综丝。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 6502 化学纤维 长丝取样方法 GB/T 6529 纺织品 调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维 长丝线密度试验方法 3 原理 在规定条件下,等速伸长型试验仪上将纤维拉至断裂,从强力-伸长曲线或数据显示或数据采集系统中得到试样的断裂强力、断裂伸长等拉伸性能的测定值。4 试验仪器 4.1 等速伸长(CRE)拉伸试验仪:a)电子测力装置:测力的误差不超过仪器满量程的 1;能绘出强力伸长曲线的自动记录仪或数据收集系统;b)测伸长的误差不超过 0.1 mm;c)夹持器:1)夹持器可以在规定的隔距长度处夹住试样;2)夹持器可以在隔距长度设定到至少 250 mm,误差不超过1 mm;3)动夹持器以恒定的速度移动,速度变异小于4;4)在连续试验期间,动夹持器能回复到原来的起始位置;5)夹持器应能夹住试样且无滑移,也不能损伤试样而造成在钳口处断裂;6)断裂用强力较大时,推荐采用不易打滑的夹持器具。注:夹持器标准型的钳口应是平面无衬垫的,但如不能防止试样的滑移,可根据协议使用其它形式的夹持装置。5 试验条件 DB13/T 13552010 2 调湿和试验用大气应采用GB/T 6529中规定的二级标准大气,即温度202,相对湿度653。6 取样及试样准备 6.1 批量试样、实验室样品的抽取按 GB/T 6502 规定抽取。6.2 样品应在第 5 章规定的试验用大气中至少调湿处理 16 h。7 试验步骤 7.1 试验参数 7.1.1 夹持距离 当试样的平均断裂伸长率小于 50时为(5001.0)mm;当试样的平均断裂伸长率大于或等于50时为(2501.0)mm。7.1.2 拉伸速度 按表1规定选择动夹持器的位移速度 表1 试验速度 断裂伸长率/隔距长度/mm 动夹持器的速度 每分钟移动的距离(以隔距长度的百分率表示)/动夹持器速度(mm/min)3 500 10 50 3-8 500 50 250 8-50 500 100 500 50 250 400 1000 注:如相关方同意也可采用其他拉伸速度 7.1.3 预加张力 预加张力为(0.20.02)cNdtex 注:预加张力按长丝名义线密度计算 7.1.4 试验次数 a)散件实验室样品:每个卷装试验两次以上且每批样品的试验总次数不低于20次 b)批量实验室样品:每个卷装试验两次 7.1.5 强力量程 应使断裂强力落在所选满量程的2090范围内。DB13/T 13552010 3 7.1.6 伸长量程 应使断裂伸长落在所选满量程的2090范围内。7.2 步骤 7.2.1 按照7.1中的参数调整试验仪器 7.2.2 将已调湿平衡的实验室卷装样品,去掉表层数十米后,一端引入上夹持器的钳口中并拧紧,防止丝捻度变化或意外拉伸。试样另一端引入下夹持器的钳口中并施加预加张力,确保长丝定位于夹持器的钳口中心位置,并拧紧下夹持器。7.2.3 开启试验仪,拉伸试样直至发生断裂,并记录断裂强力和断裂伸长率,必要时记录强力-伸长曲线。7.2.4 废弃因打滑或在离夹持器边缘10mm内断裂的所有测定值。7.3 结果表述 7.3.1 计算平均断裂强力和断裂伸长率,分别以牛顿(N)和百分率()表示。7.3.2 计算平均断裂强力和断裂伸长率的变异系数(CV),以百分率()表示。7.3.3 用平均断裂强力除以实测线密度计算平均断裂强度,以厘牛每特克斯(cNdtex)表示,其中线密度按GB/T 14343规定测试。7.4 数据修约 断裂强力、断裂强度、断裂伸长率、变异系数均计算到四位有效数字,并按GB/T 8170修约到三位有效数字。8 试验报告 试验报告应包含以下内容:a)本标准的编号;b)样品名称、规格、数量及状态描述;c)试验日期、试验环境条件;d)试验设备型号及主要技术条件;e)样品的断裂强力、断裂强度、断裂伸长率及变异系数;f)偏离本标准的任何细节。_
展开阅读全文
