资源描述

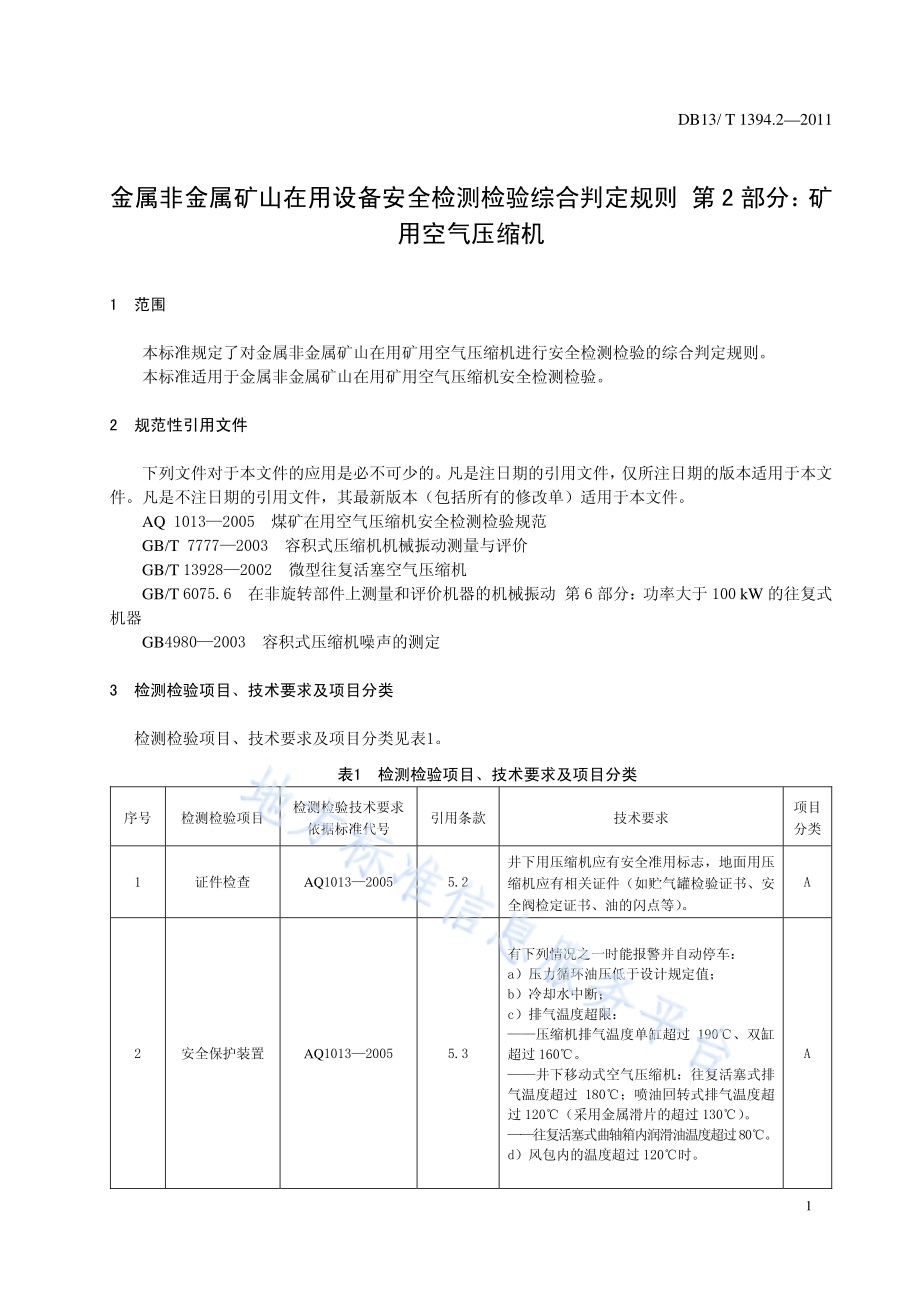

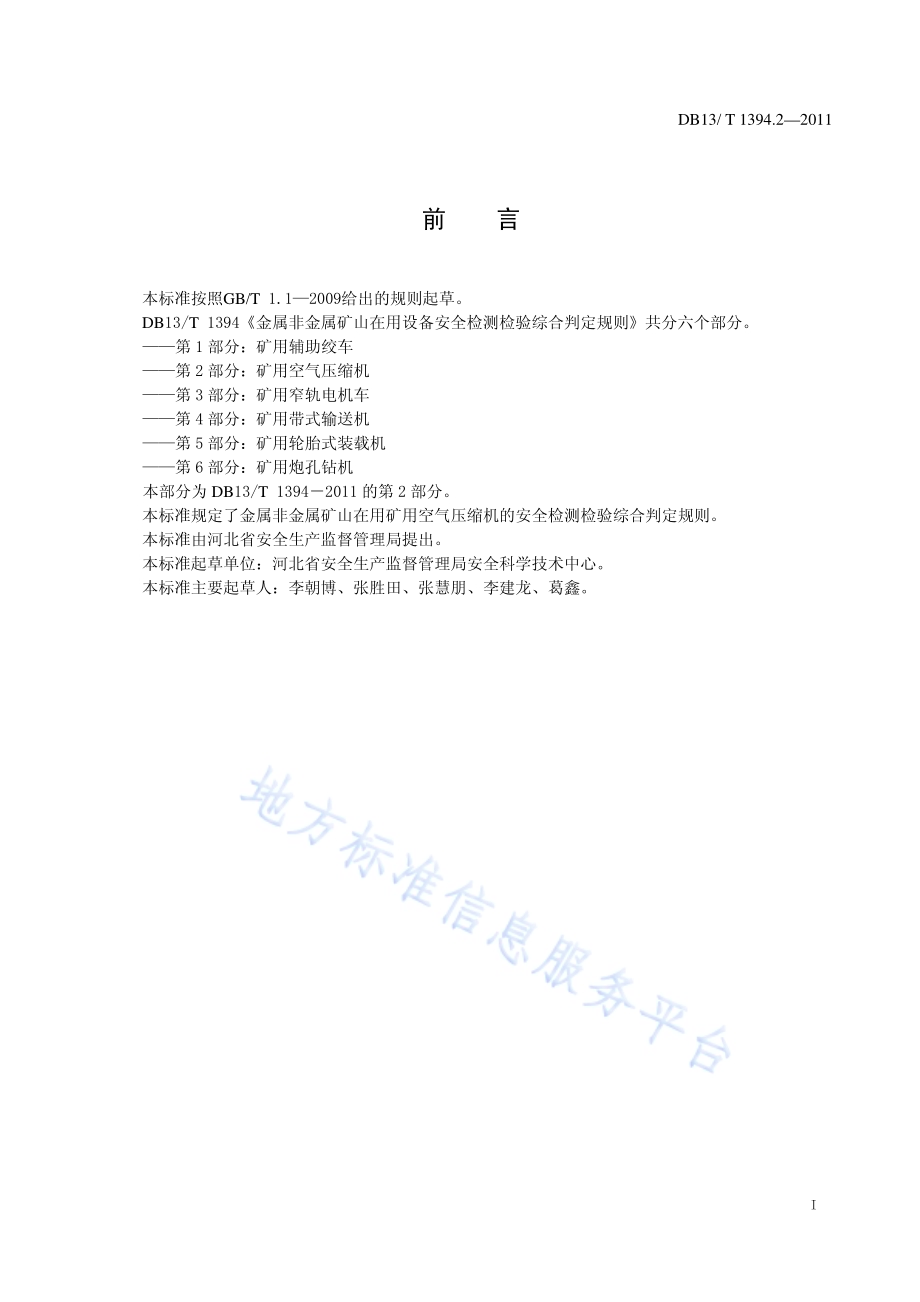

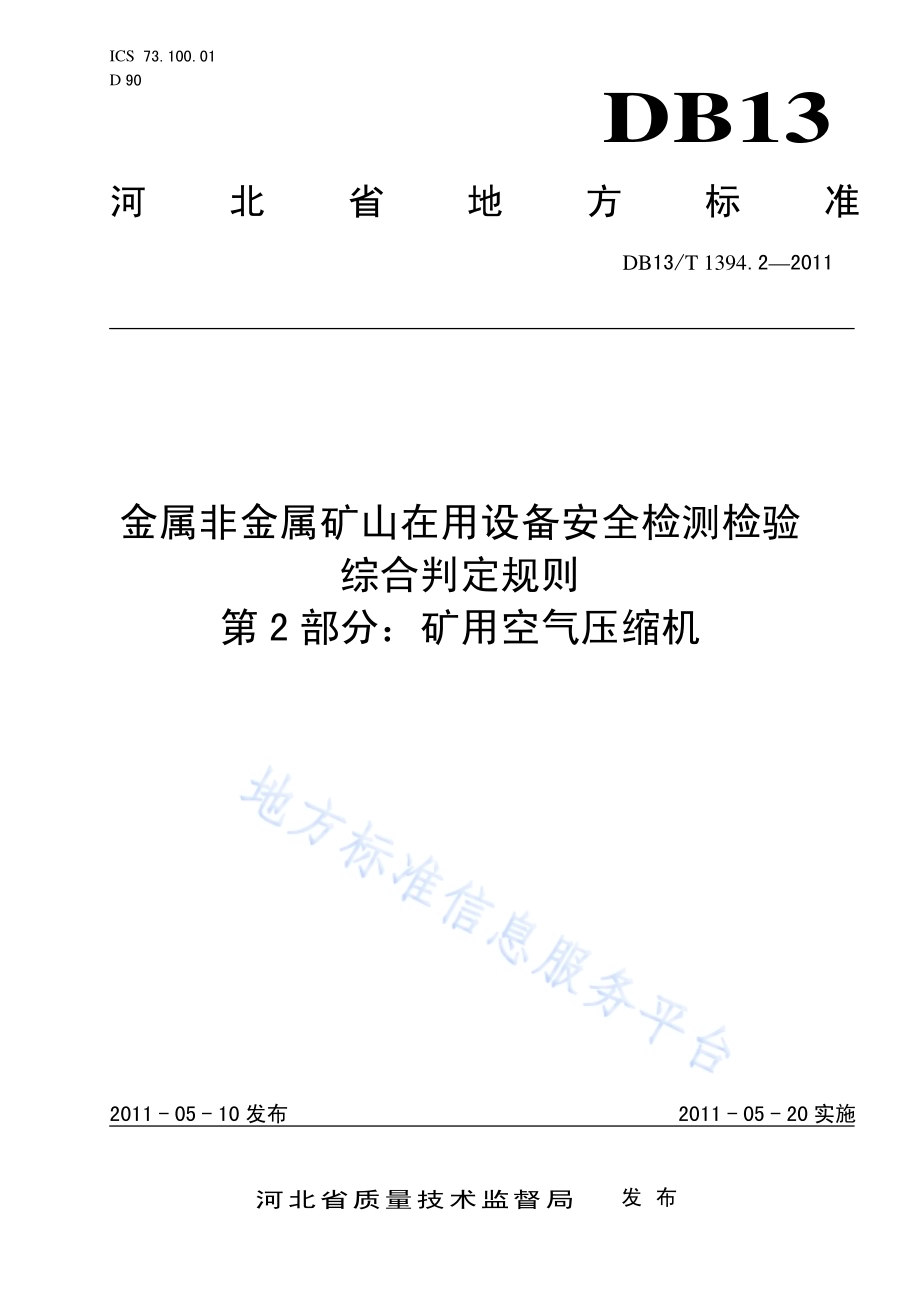

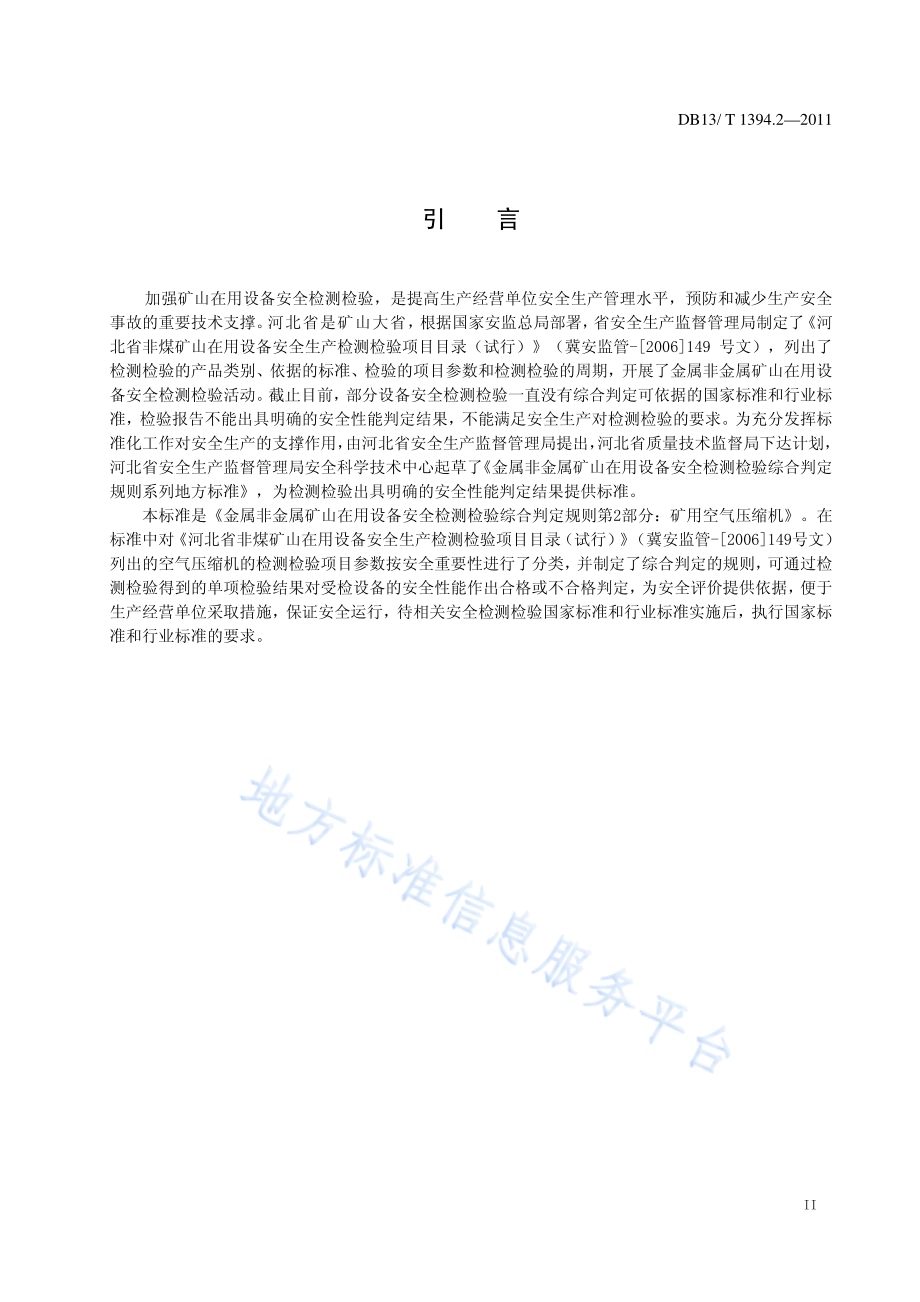

ICS 73.100.01 D 90 DB13 河北省地方标准 DB13/T 1394.22011 金属非金属矿山在用设备安全检测检验 综合判定规则 第2 部分：矿用空气压缩机 2011-05-10发布 2011-05-20实施河北省质量技术监督局 发布 DB13/T 1394.22011 I 前 言 本标准按照GB/T 1.12009给出的规则起草。DB13/T 1394金属非金属矿山在用设备安全检测检验综合判定规则共分六个部分。第 1 部分：矿用辅助绞车 第 2 部分：矿用空气压缩机 第 3 部分：矿用窄轨电机车 第 4 部分：矿用带式输送机 第 5 部分：矿用轮胎式装载机 第 6 部分：矿用炮孔钻机 本部分为 DB13/T 13942011 的第2部分。本标准规定了金属非金属矿山在用矿用空气压缩机的安全检测检验综合判定规则。本标准由河北省安全生产监督管理局提出。本标准起草单位：河北省安全生产监督管理局安全科学技术中心。本标准主要起草人：李朝博、张胜田、张慧朋、李建龙、葛鑫。DB13/T 1394.22011 II 引 言 加强矿山在用设备安全检测检验，是提高生产经营单位安全生产管理水平，预防和减少生产安全事故的重要技术支撑。河北省是矿山大省，根据国家安监总局部署，省安全生产监督管理局制定了 河北省非煤矿山在用设备安全生产检测检验项目目录（试行）（冀安监管-2006149 号文），列出了检测检验的产品类别、依据的标准、检验的项目参数和检测检验的周期，开展了金属非金属矿山在用设备安全检测检验活动。截止目前，部分设备安全检测检验一直没有综合判定可依据的国家标准和行业标准，检验报告不能出具明确的安全性能判定结果，不能满足安全生产对检测检验的要求。为充分发挥标准化工作对安全生产的支撑作用，由河北省安全生产监督管理局提出，河北省质量技术监督局下达计划，河北省安全生产监督管理局安全科学技术中心起草了 金属非金属矿山在用设备安全检测检验综合判定规则系列地方标准，为检测检验出具明确的安全性能判定结果提供标准。本标准是金属非金属矿山在用设备安全检测检验综合判定规则第2部分：矿用空气压缩机。在标准中对河北省非煤矿山在用设备安全生产检测检验项目目录（试行）（冀安监管-2006149号文）列出的空气压缩机的检测检验项目参数按安全重要性进行了分类，并制定了综合判定的规则，可通过检测检验得到的单项检验结果对受检设备的安全性能作出合格或不合格判定，为安全评价提供依据，便于生产经营单位采取措施，保证安全运行，待相关安全检测检验国家标准和行业标准实施后，执行国家标准和行业标准的要求。DB13/T 1394.22011 1 金属非金属矿山在用设备安全检测检验综合判定规则 第2 部分：矿用空气压缩机 1 范围 本标准规定了对金属非金属矿山在用矿用空气压缩机进行安全检测检验的综合判定规则。本标准适用于金属非金属矿山在用矿用空气压缩机安全检测检验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。AQ 10132005 煤矿在用空气压缩机安全检测检验规范 GB/T 77772003 容积式压缩机机械振动测量与评价 GB/T 139282002 微型往复活塞空气压缩机 GB/T 6075.6 在非旋转部件上测量和评价机器的机械振动 第 6 部分：功率大于 100 kW 的往复式机器 GB49802003 容积式压缩机噪声的测定 3 检测检验项目、技术要求及项目分类 检测检验项目、技术要求及项目分类见表1。表1 检测检验项目、技术要求及项目分类 序号 检测检验项目 检测检验技术要求依据标准代号 引用条款 技术要求 项目分类1 证件检查 AQ10132005 5.2 井下用压缩机应有安全准用标志，地面用压缩机应有相关证件（如贮气罐检验证书、安全阀检定证书、油的闪点等）。A 2 安全保护装置 AQ10132005 5.3 有下列情况之一时能报警并自动停车：a）压力循环油压低于设计规定值；b）冷却水中断；c）排气温度超限：压缩机排气温度单缸超过 190、双缸超过160。井下移动式空气压缩机：往复活塞式排气温度超过 180；喷油回转式排气温度超过120（采用金属滑片的超过130）。往复活塞式曲轴箱内润滑油温度超过 80。d）风包内的温度超过120时。A DB13/T 1394.22011 2 表1（续）序号 检测检验项目 检测检验技术要求 依据标准代号 引用条款 技术要求 项目分类3 温度 AQ10132005 5.4 风包在地面应设在室外阴凉处，在井下应设在空气流畅的地方。在井下，固定式压缩机和风包应分别设在 2 个硐室内；风包出口管路上应加装释压阀，其口径不应小于出口管路的直径，释放压力应为空气压缩机最高工作压力的1.251.4倍。B 4 容积流量 AQ10132005 5.6 容积流量应大于 0.85 倍压缩机铭牌容积流量。B 5 排气压力 AQ10132005 5.7 排气压力不低于额定排气压力。B 6 外观检查 AQ10132005 5.1 目测检验，要求各部分连接合理，各种管路、电缆应布置整齐。C 7 压缩机比功率 AQ10132005 5.9 应符合 AQ10132005表2的要求。C 8 转速 AQ10132005 5.8 测量值与额定值间允许的最大偏差3。C 9 噪声 AQ10132005 5.10 按 GB4980 方法，测得的机房内噪声不得超过90 dB（A）。C DB13/T 1394.22011 1 表1（续）序号 检测检验项目 检测检验技术要求 依据标准代号 引用条款 技术要求 项目分类10 振动 GB/T139282002 5.4 功率为 0.18 kW15 kW 的往复压缩机应符合 GB/T 13928的规定，振动烈度应不大于45.0 mm/s。C GB/T 77772003 6.3 往复压缩机 对称平衡型的往复压缩机，振动烈度应不大于18.0 mm/s。角度式（L 型、V 型、W 型、扇型）、对置式、立式的往复压缩机，振动烈度应不大于 28.0 mm/s。其它卧式、微型、无基础的往复压缩机，振动烈度应不大于45.0mm/s。移动式、直联便携式的往复压缩机，振动烈度应不大于 71.0 mm/s。GB/T 77772003 6.4 回转压缩机 主机与底架刚性连接（包括主机与底架间有橡胶垫片），且驱动功率不大于90 kW的回转压缩机，振动烈度应不大于 7.1 mm/s。驱动功率大于 90kW、皮带传动、主机与底架间带减震器的回转压缩机，振动烈度应不大于 11.2 mm/s。移动式回转压缩机，振动烈度应不大于18 mm/s。GB/T 6075.6-2002 5 功率为大于 100 kW 的往复压缩机应符合GB/T6075.6附录 A的规定。4 综合判定规则 4.1 A类项目为否决项，有 1 项不合格，综合判定为不合格；4.2 B 类项目为重要项，有 2 项不合格，综合判定为不合格；4.3 C类项目为次重要项，有 5 项不合格，综合判定为不合格；1 个 B 项相当于2 个 C 项计入 C 项合并计算。_
