交通噪声污染缓解工程技术规范 第2部分：声屏障措施DB11／T 1034.2-2013.pdf

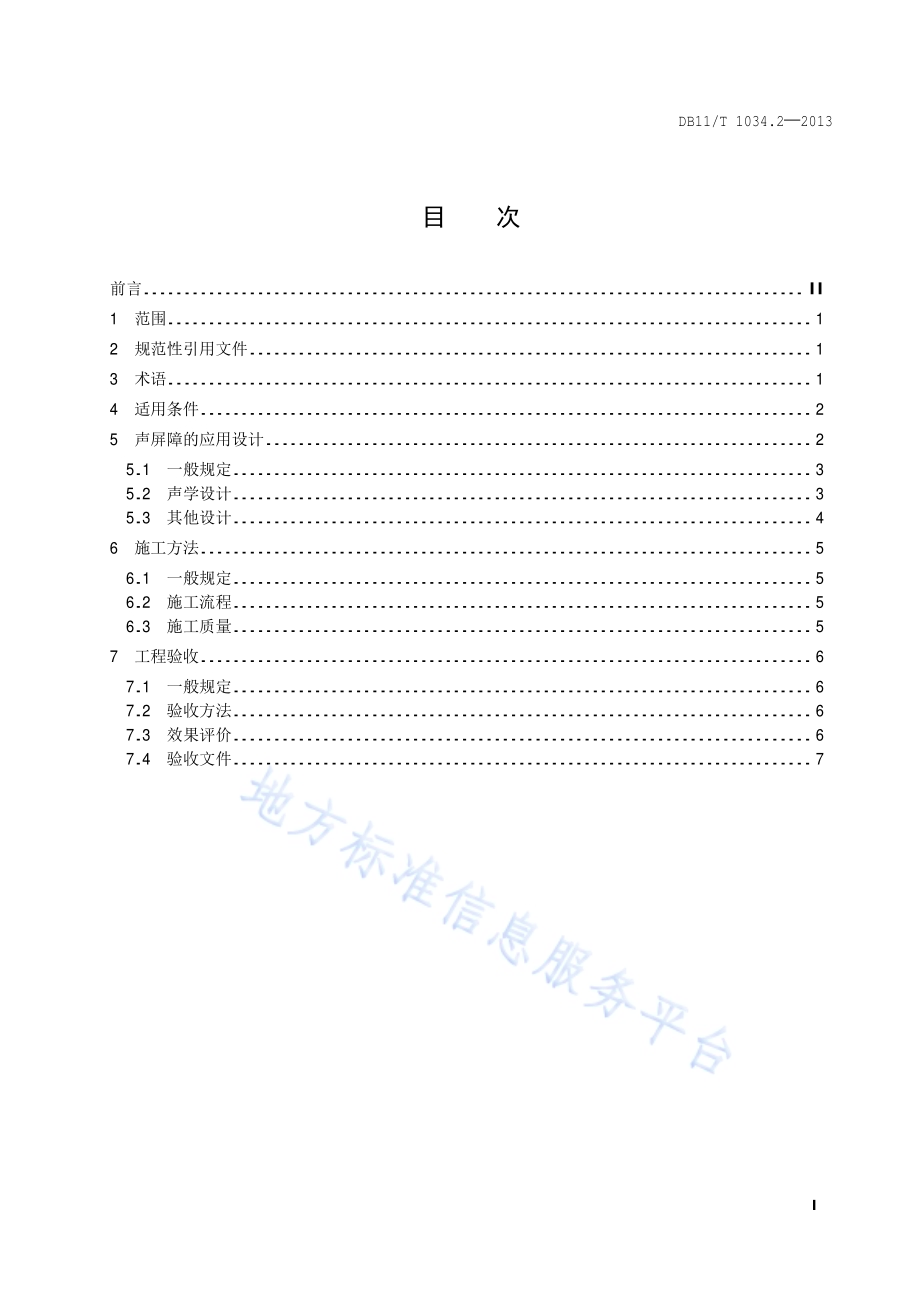

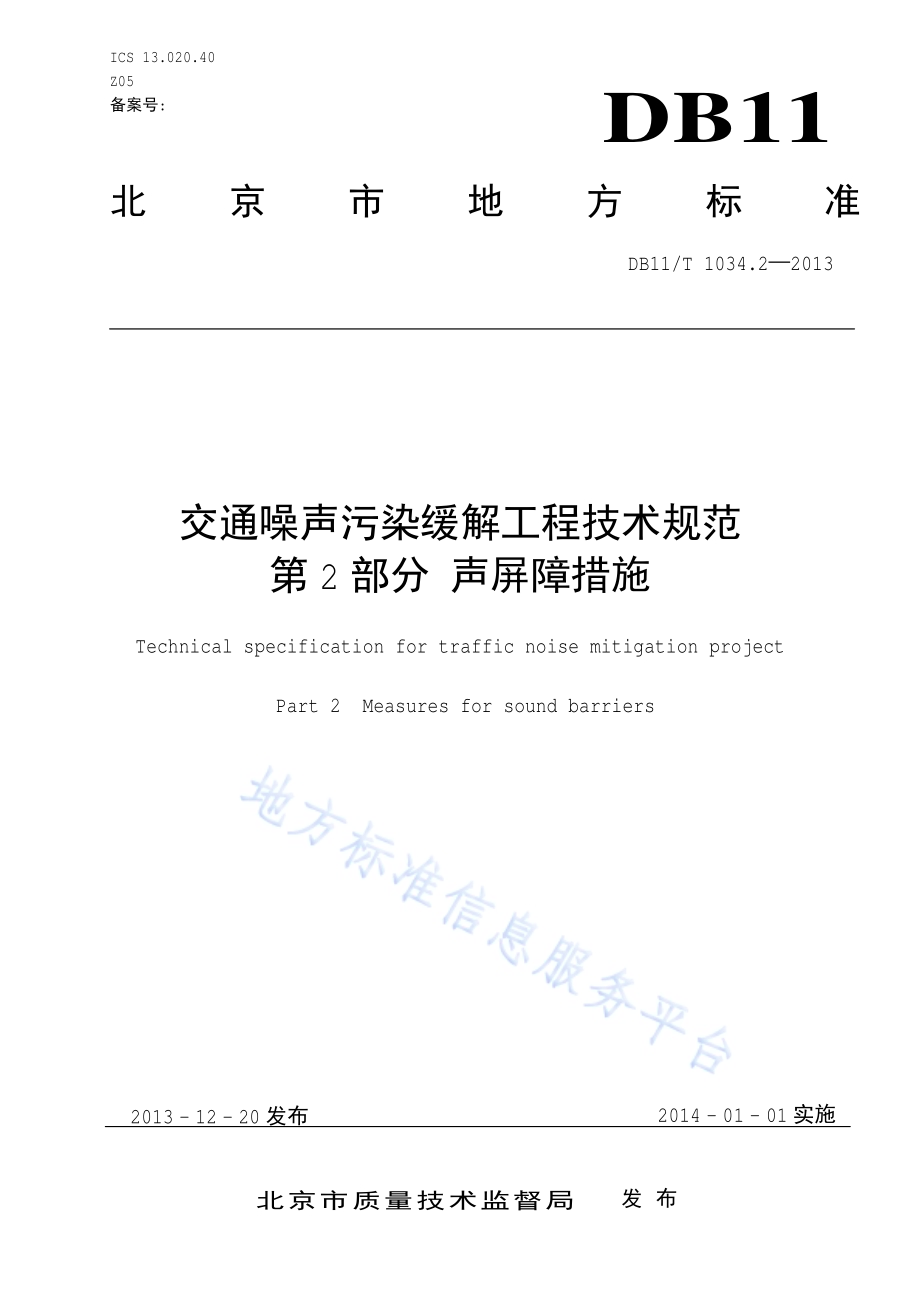

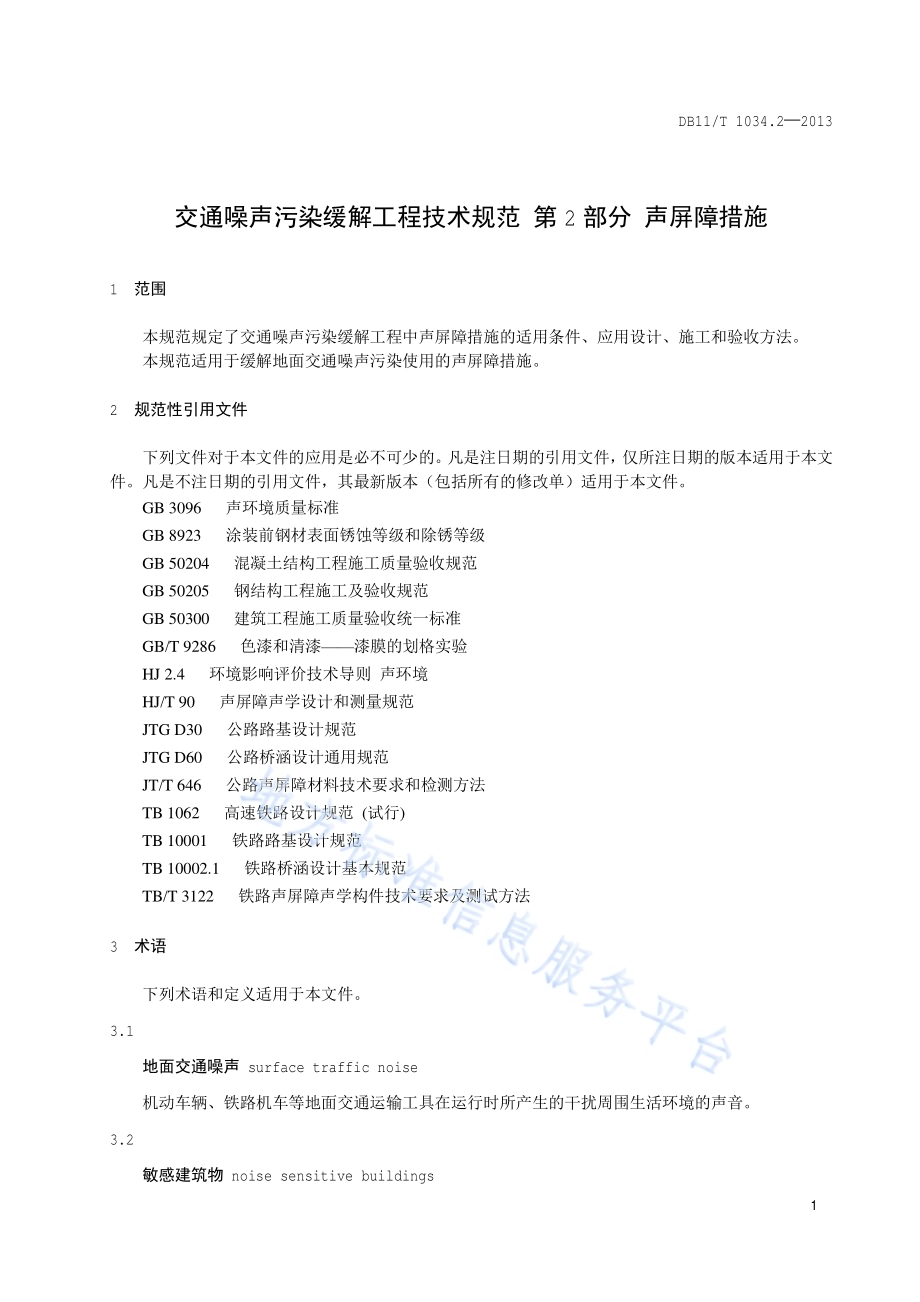

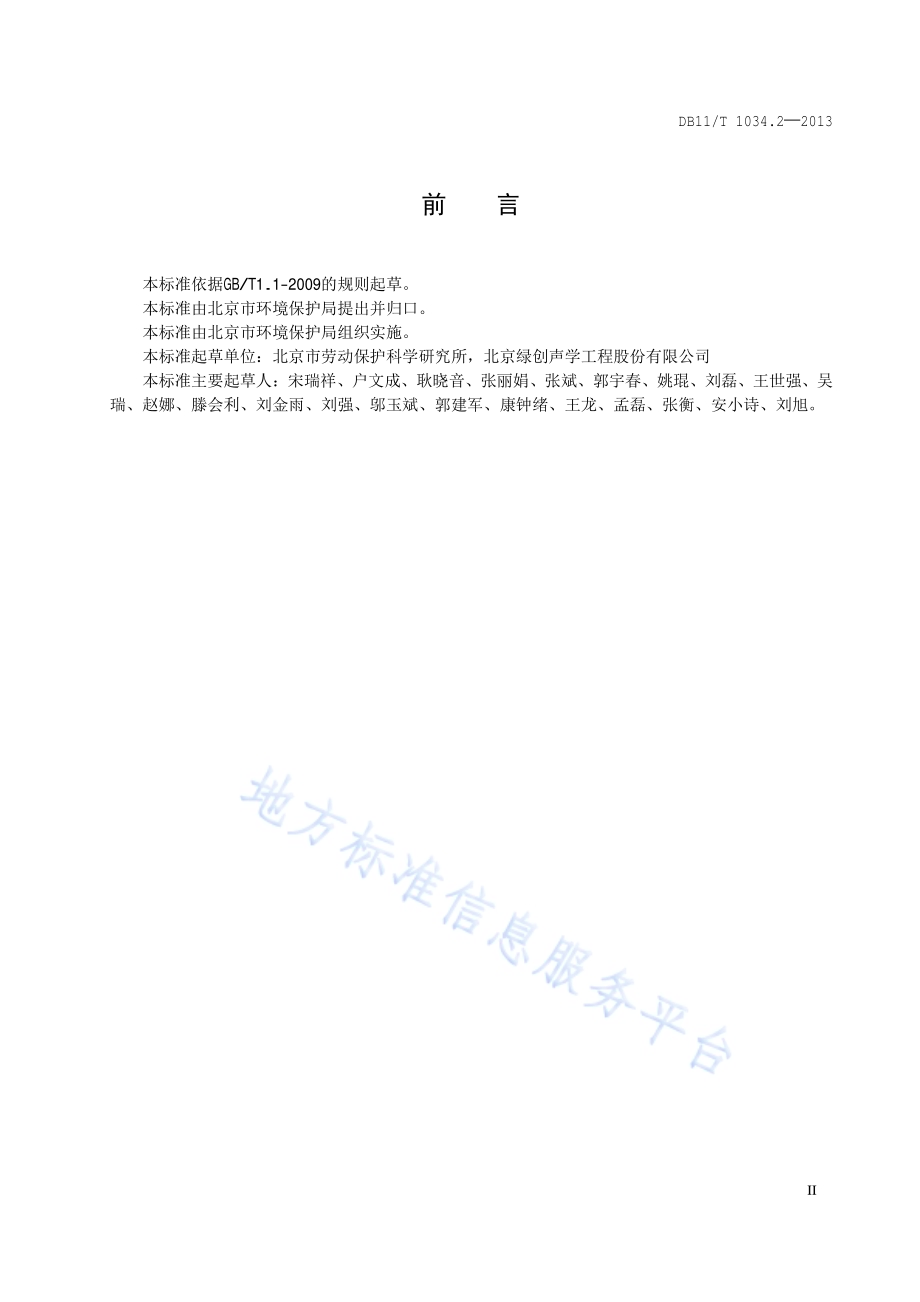

ICS 13.020.40 Z05 备案号:DB11 北京市地方标准 DB11/T 1034.2 2013 交通噪声污染缓解工程技术规范 第 2部分 声屏障措施 Technical specification for traffic noise mitigation project Part 2 Measures for sound barriers 2013-12-20发布 2014-01-01实施 北京市质量技术监督局 发布 DB11/T 1034.2 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语.1 4 适用条件.2 5 声屏障的应用设计.2 5.1 一般规定.3 5.2 声学设计.3 5.3 其他设计.4 6 施工方法.5 6.1 一般规定.5 6.2 施工流程.5 6.3 施工质量.5 7 工程验收.6 7.1 一般规定.6 7.2 验收方法.6 7.3 效果评价.6 7.4 验收文件.7 DB11/T 1034.2 2013 II 前 言 本标准依据 GB/T1.1-2009的规则起草。本标准由北京市环境保护局提出并归口。本标准由北京市环境保护局组织实施。本标准起草单位：北京市劳动保护科学研究所，北京绿创声学工程股份有限公司 本标准主要起草人：宋瑞祥、户文成、耿晓 音、张丽娟、张斌、郭宇春、姚琨、刘磊、王世强、吴瑞、赵娜、滕会利、刘金雨、刘强、邬玉斌、郭建军、康钟绪、王龙、孟磊、张衡、安小诗、刘旭。DB11/T 1034.2 2013 1 交通噪声污染缓解工程技术规范 第 2部分 声屏障措施 1 范围 本规范规定 了交通噪 声 污染缓解 工程 中 声屏障 措 施的适用条件、应用设计、施工 和 验收方法。本规范适用 于缓解地面交通噪 声 污染使 用的声屏障 措 施。2 规范性引用文件 下列 文件 对于 本文件的应用 是必不可少 的。凡是注日期 的引用文件，仅 所 注日期 的 版 本适用 于 本文件。凡是不注日期 的引用文件，其 最新版 本（包括 所有的 修改 单）适用 于 本文件。GB 3096 声环境质量标准 GB 8923 涂装 前 钢材表面锈蚀等级和除锈等级 GB 50204 混凝土结构 工程施工质量验收规范 GB 50205 钢结构 工程施工 及 验收规范 GB 50300 建筑 工程施工质量验收 统 一标准 GB/T 9286 色漆和清漆 漆膜 的 划格 实验 HJ 2.4 环境 影响 评价 技 术 导 则 声环境 HJ/T 90 声屏障声学设计 和 测 量规范 JTG D30 公 路路基 设计规范 JTG D60 公 路桥涵 设计 通 用规范 JT/T 646 公 路 声屏障 材 料技 术要 求 和 检测 方法 TB 1062 高速铁路 设计规范(试行)TB 10001 铁路路基 设计规范 TB 10002.1 铁路桥涵 设计 基 本规范 TB/T 3122 铁路 声屏障声学 构 件 技 术要 求 及 测试 方法 3 术语 下列 术语 和 定 义 适用 于 本文件。3.1 地面交通噪声 surface traffic noise 机 动 车辆、铁路机车 等地面交通 运输 工 具在运行时 所 产生 的 干扰周 围 生活 环境的声 音。3.2 敏感建筑物 noise sensitive buildings DB11/T 1034.2 2013 2 医院、学 校、机关、科研单位、住宅 等 需 要保 持 安 静 的 建筑 物。3.3 声屏障 sound barriers 一 种专门 设计的 立 于噪 声 源 和 受 声 点之间 的声学障 板，它 通 常针 对 某 一 特 定声 源 和 特 定保护 对 象 设计。3.4 降噪系数 NRC noise reduction coefficient 在 250、500、1000、2000Hz测得 的 吸 声 系数 的 平均值，算到 小 数点后两 位，末 位 取 0或 5。3.5 计权隔声量 Rw weighted sound reduction index 由 1/3倍频 程 或倍频 程 隔 声量计 权后得 出的 隔 声单 值 评价量，用 Rw表 示，单位 dB。3.6 背景噪声 background noise 被测 噪 声 源以外 的声 源发 出的环境 噪 声的 总 和。3.7 声屏障插入损失 insertion loss of noise barriers 在 保 持 噪 声 源、地 形、地 貌、地面和 气象 条件 不 变情况 下安装 声屏障前 后在某特 定位 置上 的声 压 级 之差。声屏障的 插入 损失，要 注 明 频 带宽度、频 率 计 权 和 时间 计 权特 性。3.8 设计降噪目标值 target value of noise reduction 声屏障设计 阶段，依据环境 噪 声标准，噪 声 敏感 建筑 物 处 声屏障应 具 有的 插入 损失。4 适用条件 4.1 声屏障的适用条件应考虑下列因素：a)交通噪 声 超过 环境 噪 声标准；b)敏感 建筑 物 的 背景 噪 声；c)设 置 声屏障 预 期 的 降 噪 效果；d)设 置 声屏障的 经济、技 术的 可 行 性。4.2 下列情形宜采用声屏障措施：a)当敏感 建筑 物 室 外 环境 噪 声 值 已超过 GB 3096要 求，且 由 交通噪 声引起的环境 噪 声 增 量 大 于3dB(A)时，宜采 取 声屏障 措 施；DB11/T 1034.2 2013 3 b)当 声屏障 对 敏感 建筑 物 的 预 测 降 噪 效果 高 于 5dB(A)时，宜采 取 声屏障 措 施。声屏障 降 噪 效果的 预 测 参照 HJ 2.4附录 A中 公 式 A.18计 算 和 图 A.3修 正 后得到。5 声屏障的应用设计 5.1 一般规定 5.1.1 声屏障的声学性 能、力 学性 能、物 理 性 能 及安 全 性 能 应 符合国家、行 业 及 本市 相 关 法 律 法规、标准的规定。5.1.2 声屏障的应用设计应 考虑 声屏障 后 期 的 日 常 维 护 与维 修。5.1.3 声屏障的设 置 不 应 对交通 设施主 体 结构及 行车、采光、安 全 等 造 成 影响，不 应 妨碍 交通、市 政、消防 等 公 共 设 备 设施的 正 常 操作 和 维 修。5.2 声学设计 5.2.1 设计降噪目标值 L（以下简称设计目标值）的 确 定应 符合 下列 步骤要求：a)声屏障的设计 目 标 值 宜根 据声屏障保护范围 内敏感 建筑 物 代 表 性 受 声 点 处 的 室 外 环境 噪 声 值LA1、背景 噪 声 值 LB以 及 声 功能区 环境 噪 声限 值 LS综合确 定，确 定方法 如 下：1)若背景 噪 声 值 LB不 高 于 功能区 的环境 噪 声限 值 LS时，设计 目 标 值 应 不 低 于 按室 外 环境 噪声 噪 声 值 LA1与 声 功能区 环境 噪 声限 值 LS的 差值，即：L LA1-LS（1）2)若背景 噪 声 值 LB高 于 声 功能区 环境 噪 声限 值 LS时，设计 目 标 值 应 不 低 于 室 外 环境 噪 声 值 LA1与背景 噪 声 值 LB差值，即：L LA1-LB（2）b）代 表 性 受 声 点 的 确 定方法 如 下：3)拟 保护的 受 既 有 交通 干 线 影响 的 敏感 建筑 物 室 外 环境 噪 声 值 LA1宜采 用实 测 方法 确 定，实测 方法应依据 GB 3096的规定；4)拟 保护的 受 拟 建交通 干 线 影响 的 敏感 建筑 物 室 外 环境 噪 声 值 LA1宜采 用 预 测 方法 确 定，预测 方法 宜参照 HJ 2.4中 附录 A；5)将 实 测或 预 测 的声屏障保护范围 内敏感 建筑 物 室 外 环境 噪 声 值 最 大 值 所 在点 作为代 表 性受 声 点。c)背景 噪 声 值 的 确 定方法 如 下：背景 噪 声 值 可 由 现场 实 测得到。若现场 测 量 不 能将背景 噪 声 值 和交通噪 声 区分开，则 可 测 量 现场 的环境 噪 声 值(包括交通噪 声 和 背景 噪 声)，取 环境 噪 声 值 与 交通噪 声 值差值得到。交通噪 声可 根 据 车 流量、车辆 类型 及 比例 等 参 数，依据 HJ 2.4的 附录 A计 算得到；d)声环境 功能区 环境 噪 声限 值 应依据 GB 3096和 北京市声环境 功能区 划 综合确 定。5.2.2 声屏障的 长度确 定方法 如 下：a)声屏障的 长度 应 为敏感 建筑 物 沿 交通 干 线 方 向 的 长度与 声屏障 两 端附加长度 之 和；b)声屏障一 端 的 附加长度 设计，应 按照 公 式（3）计 算，如 不 足 50m，按 50m设计；b=0.15d L（3）式 中：b 声屏障的 附加长度，m；d 敏感 建筑 物 一 端 到 交通 干 线 的 垂向 距离，m；DB11/T 1034.2 2013 4 L 声屏障的 插入 损失，dB(A)，声屏障的 插入 损失 应 不 低 于 声屏障的设计 降 噪 目 标值。c)综合 声屏障 外 边缘 保护的 各 敏感 建筑 物 所 需 的 附加长度，结 合敏感 建筑 物 沿 交通 干 线 方 向 的 相对 位 置，确 定 最 为经济合理 的 附加长度。5.2.3 声屏障的 高 度确 定的方法 如 下：a)声屏障的 高 度 应 满 足 设计 降 噪 目 标 值，并 结 合 声屏障位 置、敏感区 域、声 源 三者 之间 的 相 对 距 离、相 对 高差，经过 调整 计 算 确 定；b)若 设计的 高 度超过 5m，可改 变 声屏障 顶 端型式降低 设计 高 度；c)声屏障 上 部 设计成 弯折 形时，伸 向 路 侧 的 折角 端 应 控制 在车辆 限 界 的 外 侧，不 宜 伸 入 护 栏 内 侧，以 保 证 行车 安 全；d)若 需 采 用 半封闭 或 全 封闭 式 声屏障，应 进 行 声屏障 专 项 可 行 性 论证。5.2.4 声屏障 构 件的声学设计要 求 如 下：a)城 市 道 路、公 路 声屏障声学 构 件的计 权隔 声量、具 有 吸 声性 能 的声屏障声学 构 件 降 噪 系数 应 符合 JT/T 646的规定；b)城 市 轨道 交通、铁路 声屏障声学 构 件的计 权隔 声量、具 有 吸 声性 能 的声屏障声学 构 件 降 噪 系数应 符合 TB/T 3122的规定。5.3 其他 设计 5.3.1 声屏障的 材 料 的要 求 如 下：a)城 市 道 路、公 路 声屏障的 材 料 应 符合 JT/T 646的规定；b)城 市 轨道 交通、铁路 声屏障的 材 料 应 符合 TB/T 3122的规定；c)高铁 用声屏障的 材 料 应 符合 TB 1062的规定；d)声屏障声学 构 件应 具 有 防 潮（水）性 能，在高 湿 度 或 淋 雨 雪水 环境 中 其 吸隔 声性 能 不 受影响。5.3.2 声屏障的 结构 设计的要 求 如 下：a)城 市 道 路 及 公 路 声屏障的 结构 设计应 符合 JTG D30、JTG D60的规定；b)城 市 轨道 交通及 铁路 的声屏障 结构 设计应 符合 TB 10001、TB 10002.1的规定；c)高铁 声屏障 结构 设计应 符合 TB 1062的规定；d)结构 设计应 注 重 与 交通 干 线 两 侧 附 属 设施的 衔接，声屏障 底部 及 衔接 处 应 进 行 防 漏 声设计。5.3.3 声屏障的 景 观 设计的要 求 如 下：a)声屏障的 景 观 应 与 周 边 建筑 或 环境 相 协调，若 条件 允许，宜 设计 微 地 形、绿 篱 等 生 态 型 声屏障；b)声屏障的 景 观 宜 避免视觉 污染，避免 对 司 乘 人 员 产生 视觉冲击，充 分考虑 行车 安 全；c)疗养 区、高 级 别墅 区、高 级 宾馆 区 等 特 别 需 要 安 静 的 区 域 宜 使 用 中 性 色 系或 冷 色 系；d)城 市 区 域 内 的声屏障 宜采 用 透 明、防 火 材 质。并应 在 透 明 材 料 部 分 绘制鸟 类 可 以 识别 的障 碍 物 标 志。5.3.4 声屏障的 安装 位 置 的要 求 如 下：a)声屏障的 安装 位 置 尽 量 靠近 声 源；b)道 路 声屏障 宜 设 置在 道 路 红 线 范围 内，其 内 侧 与 道 路 边缘 的 距离 应 符合 安 全 距离；c)城 市 轨道 交通、铁路路 堤 段 声屏障 内 侧距 路 肩边缘距离 应 符合 安 全 距离；DB11/T 1034.2 2013 5 d)道 路、城 市 轨道 交通、铁路干 线 高 架 段 声屏障 宜 设 置在 防 撞 护 栏 上或 固 定 于 防 撞 护 栏 外 侧，并符合 以 下 要 求：1)当 桥 梁 防 撞栏原 基 础 强 度 不 能 满 足 声屏障 稳 定要 求，但 可通 过防 撞栏 加 固 设计 满 足 声屏障稳 定要 求时，声屏障 可 设定 在 防 撞栏顶 面 或 防 撞栏 外 侧；2)当 桥 梁 防 撞栏原 基 础 强 度 不 能 满 足 声屏障 加 固 要 求 且 通 过防 撞栏 加 固 设计 也 不 能 满 足 声屏障 稳 定要 求时，声屏障 不 得 设 置在 防 撞栏 上，应 重 新 设计声屏障 安装 基 础。e)若 声屏障位 置 与 交通 干 线 边坡水沟 位 置 冲突，应 采 取 避让 方 式；若 不 能 避让，应 采 取 跨越 方 式，保 证边坡排水沟 的 畅 通。设 置在路 肩 上 的声屏障 基 础 不 得影响路 肩排水；f)声屏障的位 置 应 考虑 交通 干 线 两 侧 地下 管 线 的 埋深，当 埋深较浅 且 不 满 足 竖 向 载荷 时，应 采 取适 当 结构 避让。5.3.5 声屏障应用 时 应 符合 的其 它 要 求：a)声屏障 在 设 置 紧急疏散 口 时，应 符合相 关 标准的规定；b)桥 梁 上 设 置 的声屏障，宜采 用 轻 质 材 料；c)道 路 进 出口设 置 声屏障应 当确 保 通 行 安 全。6 施工方 法 6.1 一般规定 6.1.1 声屏障工程施工应 按 工程设计文件 进 行。6.1.2 施工单位应 编 制 施工方 案，在 施工前 进 行 施工 技 术 交 底，并应 对 施工 现场 进 行 核查，了解建 设 单位 对 施工 管 理 的 相 关 规定。施工方 案 应 包括下列 内 容：a)工程 概 况；b)施工 布署；c)施工方法 和 质量标准，其 中对 主要施工工 艺 流程 及 方法应 分 别 编 制 施工设计；d)施工 进 度 计 划；e)材 料 配 置 计 划；f)质量保 证 措 施 和安 全 保 证 措 施；g)施工 平 面 布 置；h)施工 记 录。6.1.3 施工设 备 性 能 应 可 靠，计量 器 具 应 在 有效 检 定 期 内。6.1.4 声屏障的施工应 遵守 施工 安 全、劳动保护、卫 生 防 疫、环境保护、防 火 等 相 关 规定。6.2 施工 流 程 声屏障施工流程 参照相 关 标准。6.3 施工质量 6.3.1 声屏障工程施工质量 管 理 应有 相 应的施工 技 术标准，健 全 的质量 管 理体 系、施工质量 检 验 制 度和 施工质量 水 平 评定 考 核 制 度。6.3.2 声屏障所用 材 料 应 符合 以 下 要 求：DB11/T 1034.2 2013 6 a)声屏障 材 料 的规 格、材 质、性 能 应 符合 设计 和 国家现 行 相 关产 品 标准的规定，严禁 使 用 国家明 令禁止 和 淘汰 的 原 材 料；b)性 能 检测 不 符合 设计要 求 的 材 料 不 得 使 用。6.3.3 声屏障的 基 础 施工应 符合 以 下 要 求：a)基 础 工程的 刚 度、宽度、埋深 不 得 低 于 设计要 求；b)基 础 用 混凝土强 度 等级不 得 低 于 相 关 规范的规定，且 基 础各部 分 所用 混凝土强 度 应 统 一；c)基 础 混凝土 施工应 符合 GB 50204相 关 规定。6.3.4 声屏障的 钢结构 施工应 符合 以 下 要 求：a)钢结构 施工应 符合 GB 50205相 关 规定；b)H型 钢 立 柱 垂 直 线 路 方 向 及 横 线 路 方 向 均 应 直 立，允许 偏 差 不 得 大 于 3，相 邻 H型 钢 立 柱 间 水 平 距离 应 符合 设计要 求，允许 偏 差 为 20mm；c)预 埋螺栓 安装 时 其规 格 和 螺栓号 要 符合 设计 图 纸 的要 求；d)从 构 件组 装 到 螺栓拧紧，必 须严 格 按 安装 规范 执 行；e)声屏障 立 柱 及钢结构构 件的 防 腐喷 涂 应 符合 GB 8923和 GB/T 9286的规定。6.3.5 声屏障的屏 体 施工应 符合 以 下 要 求：a)声屏障 立 柱 及 相 关 钢结构 施工 完 成 后，需 经业 主 及 相 关 部 门 和 监 理 验收 合 格后 方 可 进 行 声屏障屏 体 的 安装 施工；b)确 保声屏障 整 个 立 面 的 平 整 度与垂 直 度；c)声屏障屏 体 安装 完 成 后，应 注 意 屏 体与 屏 体、屏 体与 立 柱 及 相 关 钢结构、屏 体与 基 础 直 接 的 连 接 缝 应 密 实，并 进 行 密 封 处理；d)隔 声屏障 整 体 应 与 交通 干 线 的 线 性一 致，不 应有 明 显 的 扭曲、变形，应保 证 安装 的 整 体景 观 效 果。7 工程 验收 7.1 一般规定 7.1.1 声屏障工程施工质量应 符合 设计文件的要 求。7.1.2 声屏障工程验收 除 符合 本规定 外，还 应 符合国家、行 业 及 本市 现 行 相 关 法 律、法规 及 标准的规定。7.2 验收 方 法 7.2.1 声屏障 降 噪 效果验收 时，其 插入 损失 的 受 声 点 位 置 应 符合 下列 规定：a)测点 应 选择 在 声屏障保护 区 域 内敏感 建筑 物 室 外 1m；b)受 声 点数 量应 不少于 3个，其 中 代 表 性 受 声 点 应 不少于 1个，敏感 建筑 物 声屏障设计保护 高 度内 顶 层 的 沿 交通 干 线 的 两 端 应 不少于 2个。7.2.2 声屏障 插入 损失 的 测 量应 符合 下列 规定：a)测 量方法应依据 HJ/T90的声屏障声学性 能 测 量的 测 量方法、测 量 仪器、测 量环境 执 行。b)测 量 时 交通 干 线 的 采 样 时间 应 符合 以 下 要 求：DB11/T 1034.2 2013 7 1)道 路 交通：昼夜 各 测 量 不 低 于 平均运行车 流 密 度 20min的 值；2)铁路、城 市 轨道 交通（地 上 段）：昼夜 各 测 量 不 低 于 平均运行 密 度 1h的 值；3)对于新建交通 干 线，测 量 时运行 负荷 应 达 到 设计的 75%以上（含 75%），实 际达 不 到 75%的工 况时，应 注 明 测 量 时 的实 际 工 况；c)为 保 证 测 量 结 果的 重 复 性，应 进 行 多次 测 量，建 议至 少 在 各 测点测 量 3次。7.3 效果评价 7.3.1 背景 噪 声 修 正 声屏障 建 立 前 后 背景 噪 声 会 有 变 化，因此 在测 量 时，应 进 行 背景 噪 声 修 正，修 正 方法 如 下：a)测点 噪 声 测 量 值 与背景 噪 声 值 相 差 大 于 10dBA时，测 量 值 不 做 修 正；b)测点 噪 声 测 量 值 与背景 噪 声 相 差 3-10dBA时，测 量 值 与背景 噪 声 值 的 差值取 整 后，按 表 1进 行 修 正。表 1 测 量 结果修正表 差值/dBA 3 4-5 6-10 修 正 值/dBA-3-2-1 7.3.2 声屏障 插入 损失符合 设计 目 标 值，声屏障的 降 噪 效果验收 合 格。7.4 验收 文件 声屏障工程验收文件 中除包 含 GB 50205、GB 50300中 规定的 相 关 文件 外，还 应 包 含：a)声屏障实验 室 隔 声性 能 测试 报告，吸 声 型 声屏障 还 应提 供 混 响 室 吸 声性 能 测试 报告；b)声屏障 现场 测 量的环境条件、气象 条件、车 流条件 以 及 测点 位 置 图，声屏障 插入 损失 测试 报告。c)验收 测点 的位 置示 意 图。_
