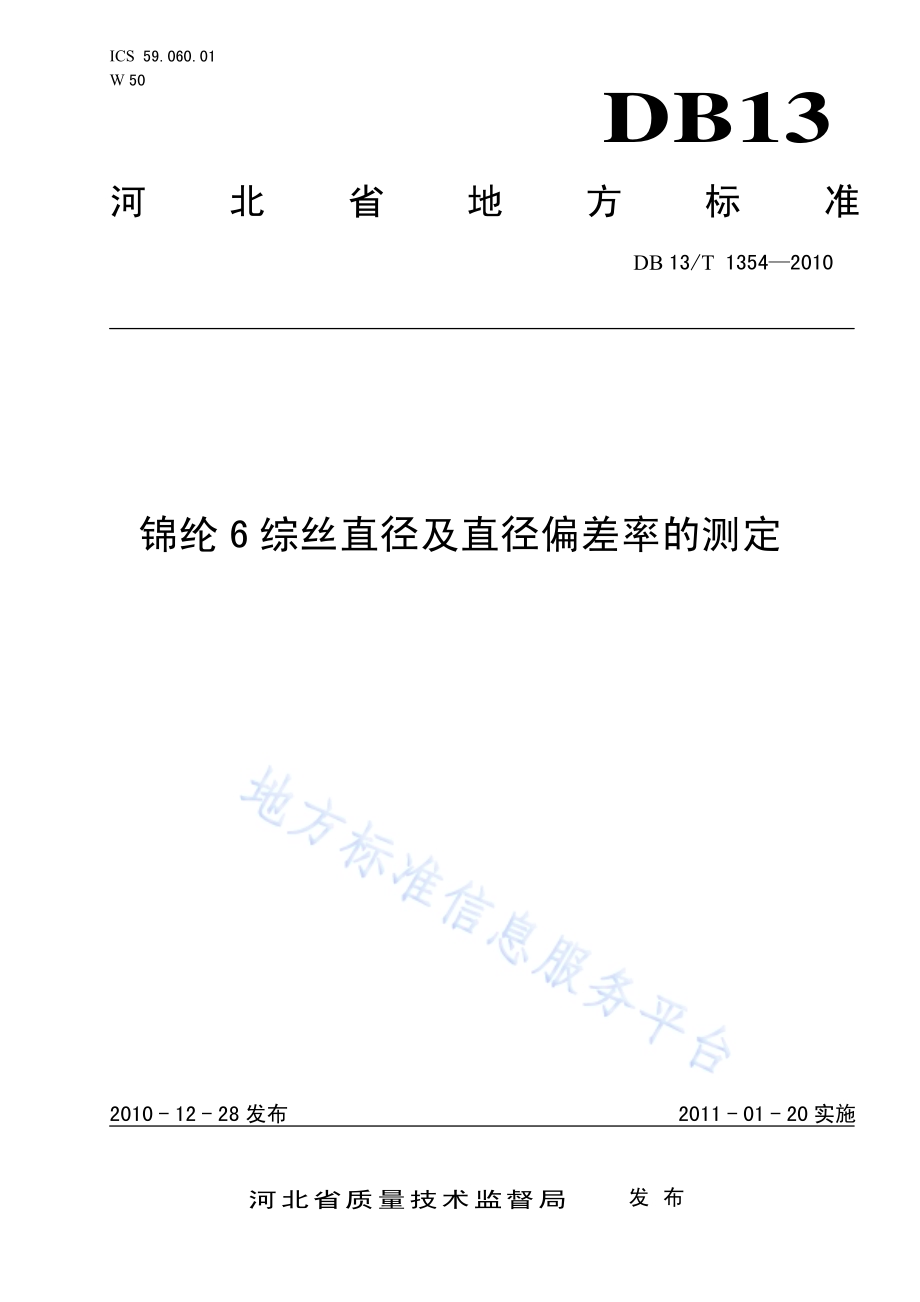

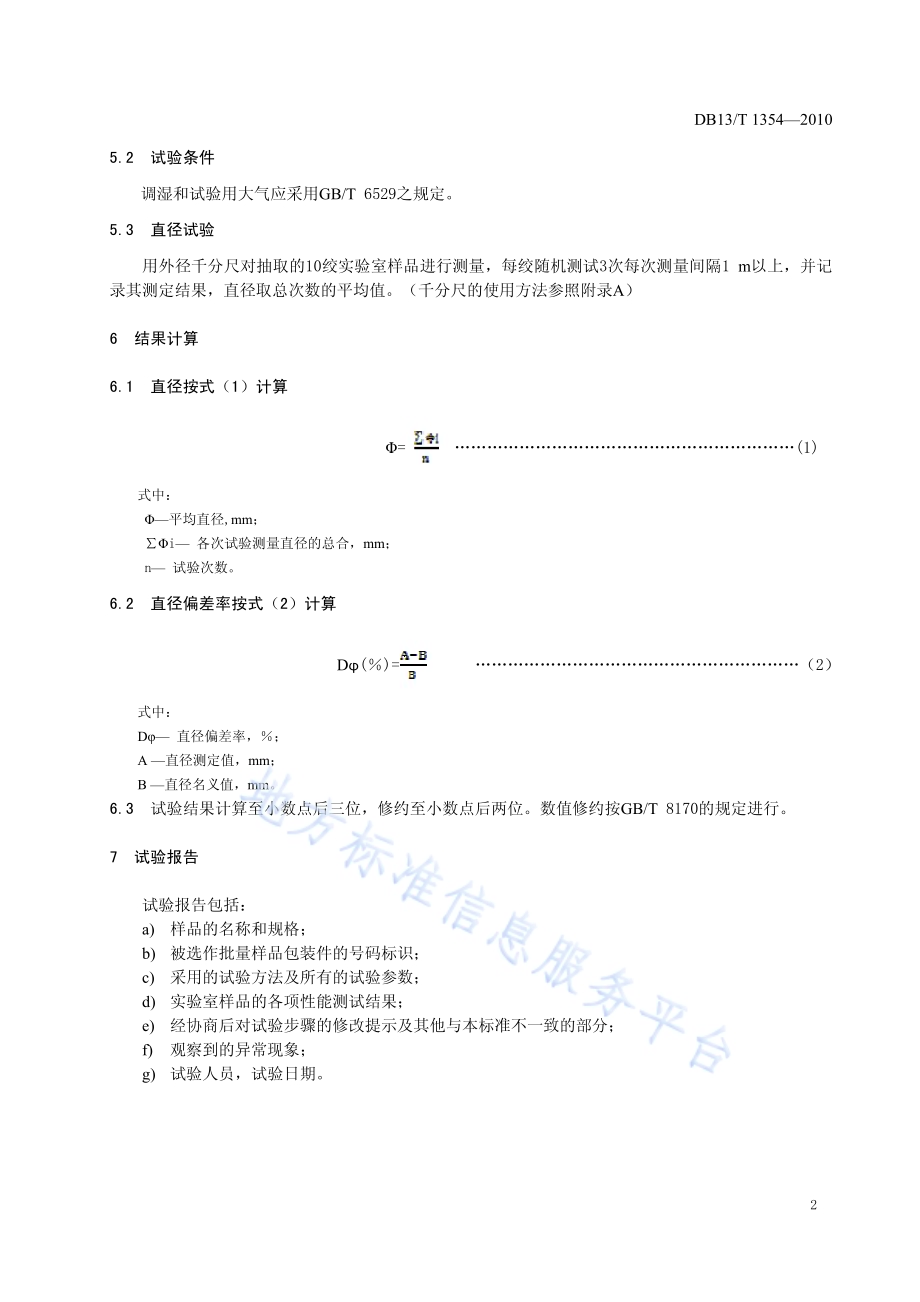

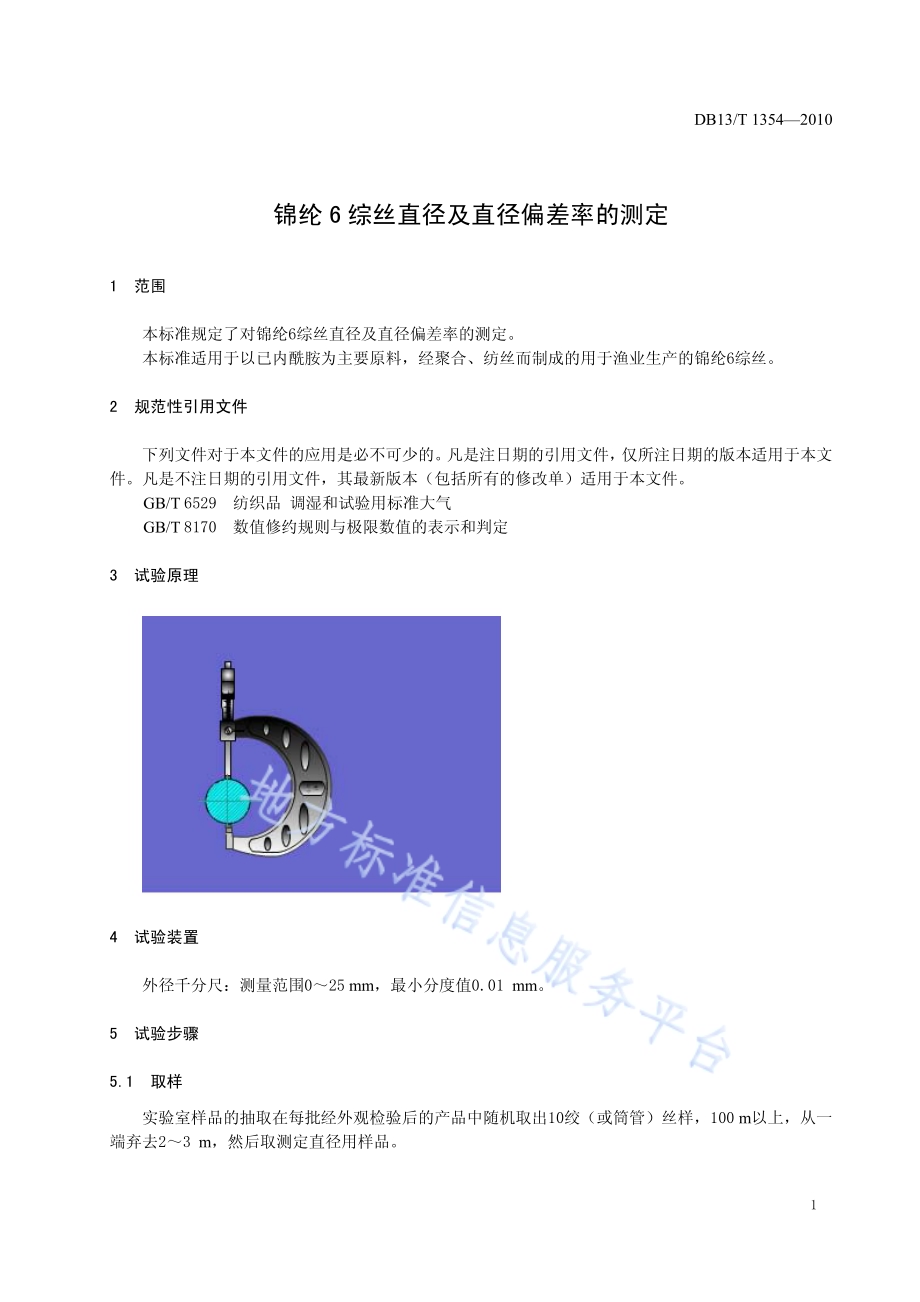

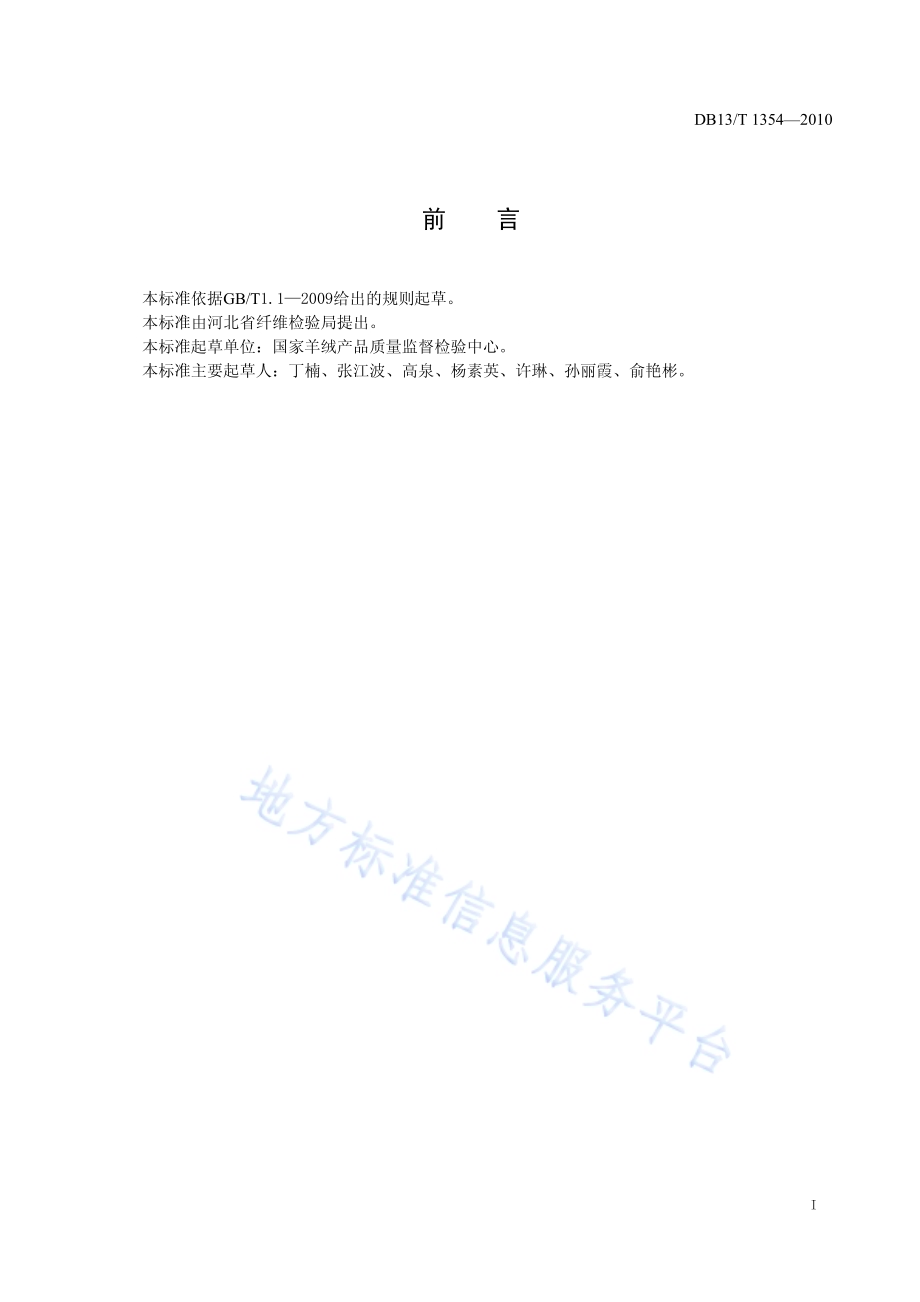

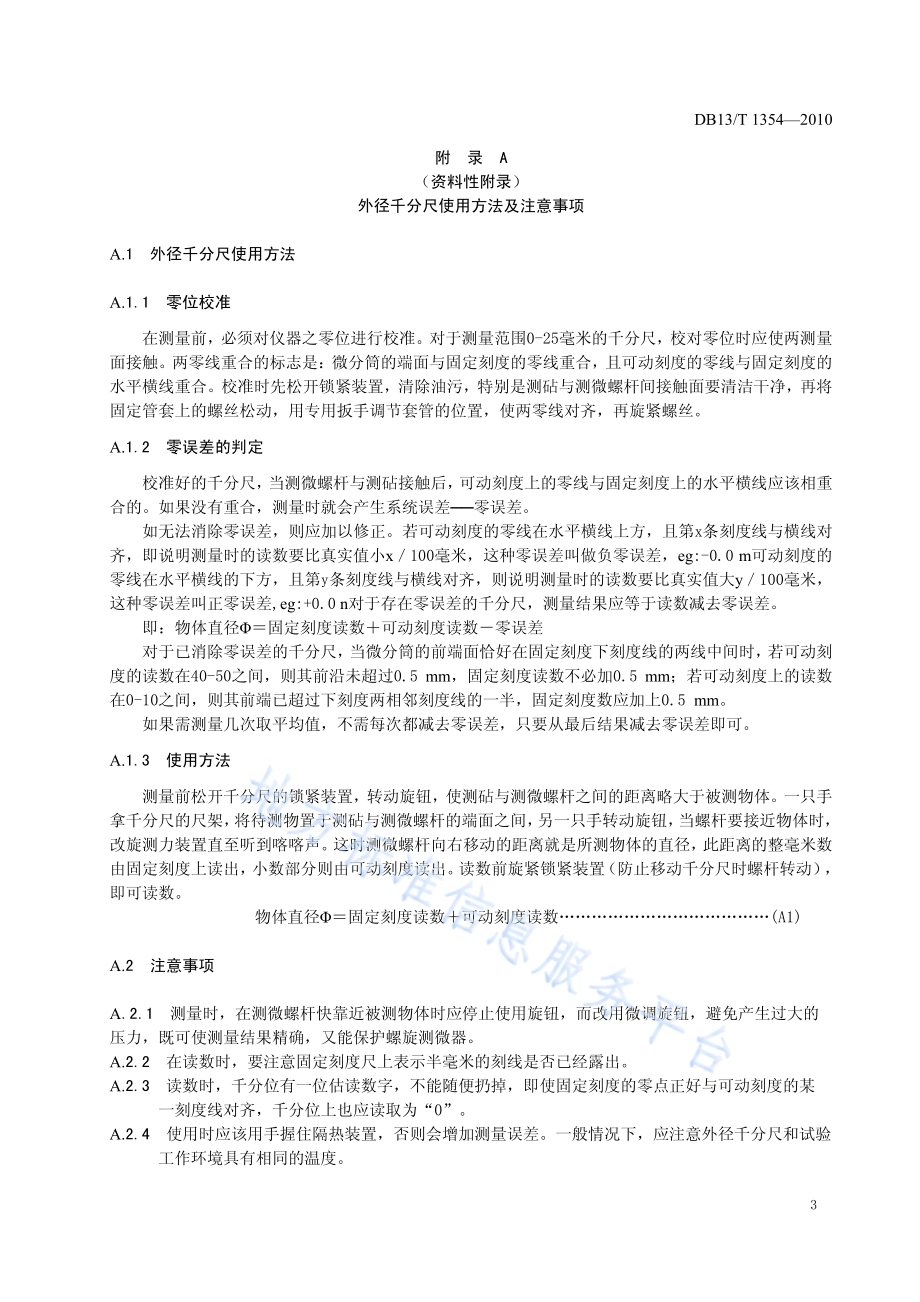

ICS 59.060.01 W 50 DB13 河北省地方标准 DB 13/T 13542010 锦纶 6综丝直径及直径偏差率的测定 2010-12-28发布 2011-01-20实施河北省质量技术监督局 发布 DB13/T 13542010 I 前 言 本标准依据GB/T1.12009给出的规则起草。本标准由河北省纤维检验局提出。本标准起草单位：国家羊绒产品质量监督检验中心。本标准主要起草人：丁楠、张江波、高泉、杨素英、许琳、孙丽霞、俞艳彬。DB13/T 13542010 1 锦纶6 综丝直径及直径偏差率的测定 1 范围 本标准规定了对锦纶6综丝直径及直径偏差率的测定。本标准适用于以已内酰胺为主要原料，经聚合、纺丝而制成的用于渔业生产的锦纶6综丝。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 6529 纺织品 调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 3 试验原理 4 试验装置 外径千分尺：测量范围025 mm，最小分度值0.01 mm。5 试验步骤 5.1 取样 实验室样品的抽取在每批经外观检验后的产品中随机取出10绞（或筒管）丝样，100 m以上，从一端弃去23 m，然后取测定直径用样品。DB13/T 13542010 2 5.2 试验条件 调湿和试验用大气应采用GB/T 6529之规定。5.3 直径试验 用外径千分尺对抽取的10绞实验室样品进行测量，每绞随机测试3次每次测量间隔1 m以上，并记录其测定结果，直径取总次数的平均值。（千分尺的使用方法参照附录A）6 结果计算 6.1 直径按式（1）计算=(1)式中：平均直径,mm；i 各次试验测量直径的总合，mm；n 试验次数。6.2 直径偏差率按式（2）计算 D()=（2）式中：D 直径偏差率，；A 直径测定值，mm；B 直径名义值，mm。6.3 试验结果计算至小数点后三位，修约至小数点后两位。数值修约按GB/T 8170的规定进行。7 试验报告 试验报告包括：a)样品的名称和规格；b)被选作批量样品包装件的号码标识；c)采用的试验方法及所有的试验参数；d)实验室样品的各项性能测试结果；e)经协商后对试验步骤的修改提示及其他与本标准不一致的部分；f)观察到的异常现象；g)试验人员，试验日期。DB13/T 13542010 3 附 录 A（资料性附录）外径千分尺使用方法及注意事项 A.1 外径千分尺使用方法 A.1.1 零位校准 在测量前，必须对仪器之零位进行校准。对于测量范围0-25毫米的千分尺，校对零位时应使两测量面接触。两零线重合的标志是：微分筒的端面与固定刻度的零线重合，且可动刻度的零线与固定刻度的水平横线重合。校准时先松开锁紧装置，清除油污，特别是测砧与测微螺杆间接触面要清洁干净，再将固定管套上的螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再旋紧螺丝。A.1.2 零误差的判定 校准好的千分尺，当测微螺杆与测砧接触后，可动刻度上的零线与固定刻度上的水平横线应该相重合的。如果没有重合，测量时就会产生系统误差零误差。如无法消除零误差，则应加以修正。若可动刻度的零线在水平横线上方，且第x条刻度线与横线对齐，即说明测量时的读数要比真实值小x100毫米，这种零误差叫做负零误差，eg:-0.0 m可动刻度的零线在水平横线的下方，且第y条刻度线与横线对齐，则说明测量时的读数要比真实值大y100毫米，这种零误差叫正零误差,eg:+0.0 n对于存在零误差的千分尺，测量结果应等于读数减去零误差。即：物体直径固定刻度读数可动刻度读数零误差 对于已消除零误差的千分尺，当微分筒的前端面恰好在固定刻度下刻度线的两线中间时，若可动刻度的读数在40-50之间，则其前沿未超过0.5 mm，固定刻度读数不必加0.5 mm；若可动刻度上的读数在0-10之间，则其前端已超过下刻度两相邻刻度线的一半，固定刻度数应加上0.5 mm。如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。A.1.3 使用方法 测量前松开千分尺的锁紧装置，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体。一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声。这时测微螺杆向右移动的距离就是所测物体的直径，此距离的整毫米数由固定刻度上读出，小数部分则由可动刻度读出。读数前旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。物体直 径 固定刻度读数可动刻度读数(A1)A.2 注意事项 A.2.1 测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。A.2.2 在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。A.2.3 读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某 一刻度线对齐，千分位上也应读取为“0”。A.2.4 使用时应该用手握住隔热装置，否则会增加测量误差。一般情况下，应注意外径千分尺和试验 工作环境具有相同的温度。DB13/T 13542010 4 A.2.5 千分尺测量轴的中心线要与被测物品直径方向一致，不要歪斜。A.2.6 测量工件应在静态下进行，不要在被测物品转动或加工时测量，否则易使测量面磨损，测杆扭弯，甚至折断。A.2.7 按被测尺寸调节外径千分尺时，要慢慢地转动微分筒或测力装置，不要握住微分筒挥动或摇动转尺架，以致使精密测微螺杆变形。_
