天津市浅层地热能地质环境监测技术规程DB12／T 608-2015.pdf

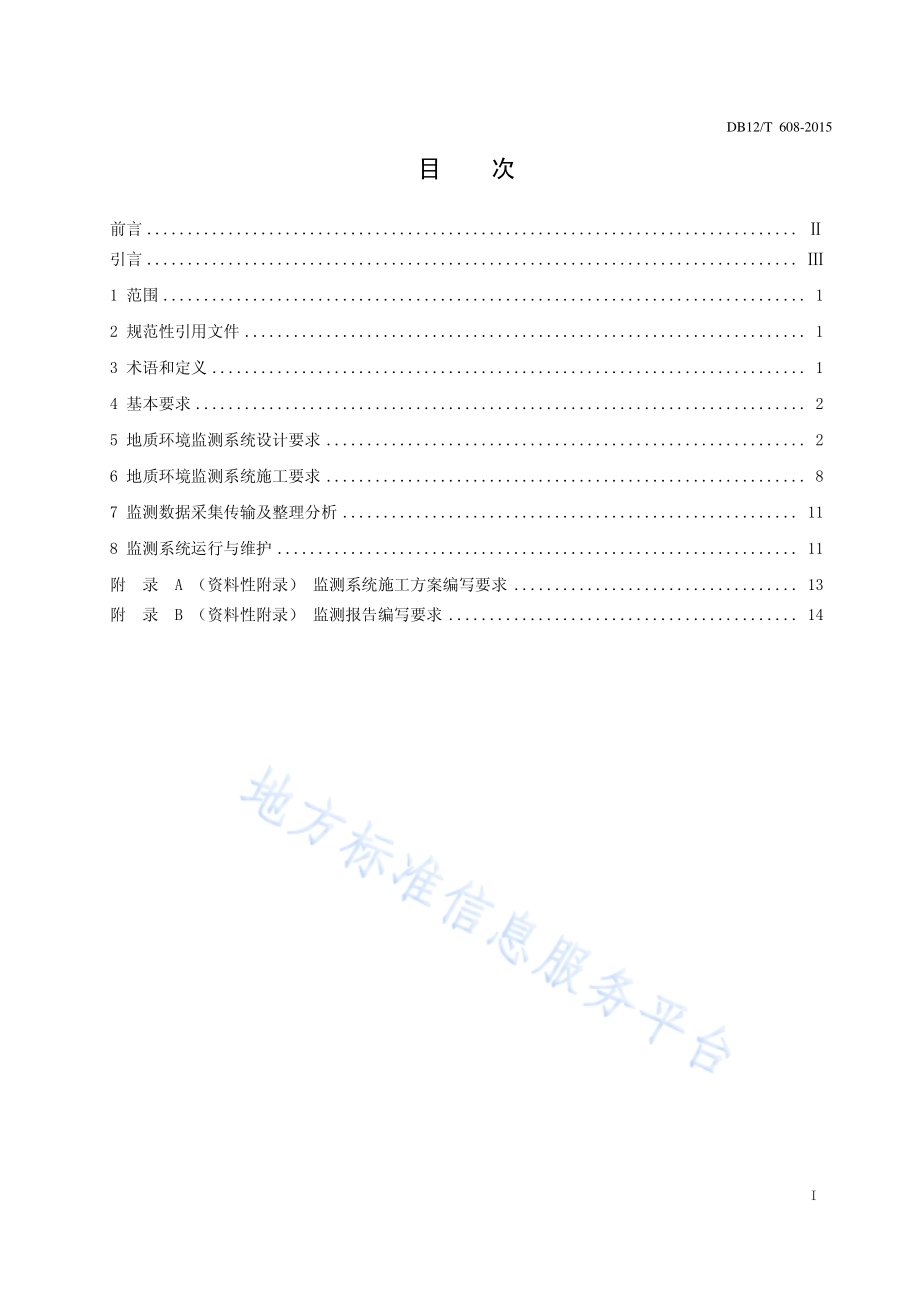

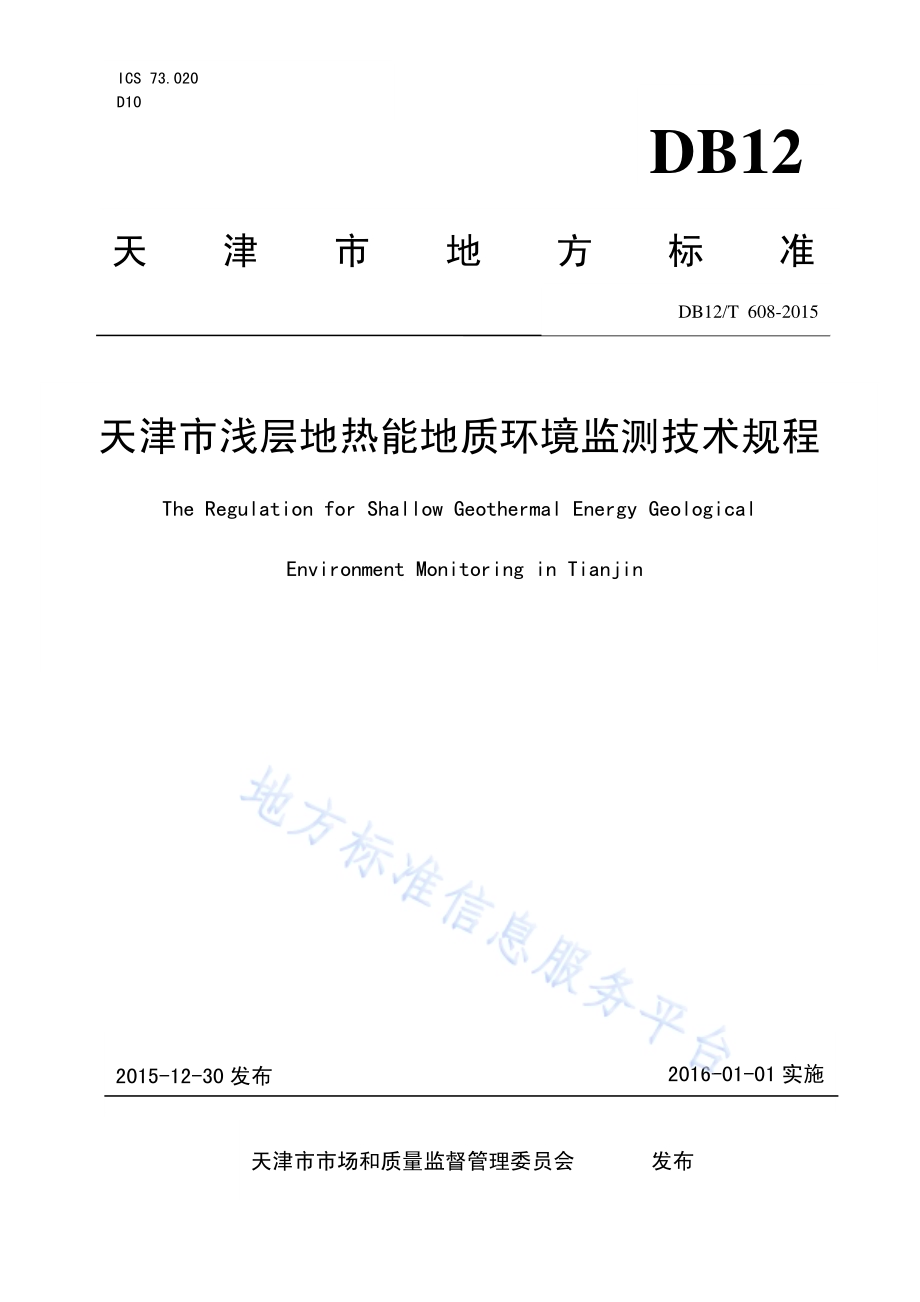

天 津 市 地 方 标 准 DB12 天津市浅 层地热能 地质环境 监测技术 规程 The Regulation for Shallow Geothermal Energy Geological Environment Monitoring in Tianjin 2015-12-30 发布 2016-01-01 实施 天津市市 场和质 量 监督管理 委员会 发布 ICS 73.020 D10 DB12/T 608-2015 DB12/T 608-2015 I 目 次 前言.引言.1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 基本 要求.2 5 地质 环境 监测 系统 设计 要求.2 6 地质 环境 监测 系统 施工 要求.8 7 监测 数据 采集 传输 及整 理分析.11 8 监测 系统 运行 与维 护.11 附 录 A（资 料性 附录）监 测系 统施 工方 案编 写 要求.13 附 录 B（资 料性 附录）监 测报 告编 写要 求.14 DB12/T 608-2015 前 言 本规程 按照GB/T 1.1-2009 给出的 规则 起草。本规程 由天 津市 国土 资源 和房屋 管理 局提出 并归 口。本规程 起草 单位：天 津地 热勘查 开发 设计 院、天津 市国土 资源 和房 屋管 理局 地热管理 处。本规程 主 要 起草 人：侯福 志、赵 苏民、刘 九龙、岳 丽燕、曾梅 香、冯万 馨、李波、王光 辉、邴国林、卢 宝、袁小 飞、边宗 斌、张 子亮、陈 海波、蒋 学敏、姚木 申、郭巨 国、周洪斌、胡 慧川、韩 思 训。本规程 于 年 月 首 次发布。DB12/T 608-2015 引 言 浅层地 热能 是地 热资 源的 组成部 分，具有 分布 广泛、可循 环利 用、节能 减排 等优势。在 中央 节 能减排方 针的 指引 与推 动下，我国 利用 浅 层地 热能 的 地源热 泵系 统工 程项 目数 量每年 以 20%25%的速 度增加。近年 来，天津 市建设 了大 量的 浅层 地热 能地 源热泵 系统，已 呈现 规模 化建设 的趋 势。但是 绝 大多数浅 层地 热能 地源 热泵 系统缺少 利 用过 程 中 地下 温度、水位、水 量、水质 等动态 变化 的监 测，从而无法评 价浅 层地 热能 开发 利用对 地质 环境 的影 响。同时，浅层 地热 能地 质环 境监测 的监 测方 法、施 工工艺等 没有 可参 考的 标准 体系，浅层 地热 能开 发利 用地质 环境 监测 不到 位、不统一，导 致浅 层地 热 能无序开 发，从而 产生 地质 环境影 响，危害 浅层 地热 能的可 持续 开发 利用。按照 关 于加 快推 进我 市 浅层地 热能 开发 利用 工作 的意见（津政 办发201241 号）和 市国 土房管局 关于 进一 步加 强 浅 层地热 能地 质监 测管 理工 作的通 知（津 国土 房热2013288 号）的要 求，经广泛 调研，认 真总 结实 践经验，参 考国 内外 有关 标准，并在 广泛 征求 意见 的基础 上，特制 定本 监测技术规程，以对 浅层 地热 能 地质 环境 监测 布设 内容 及要求、地 质环 境监 测系 统施工 要求、监 测数 据 采集传输 及整 理分 析、监测 系统运 行与 维护 等内 容进 行标准 化和 规范 化。DB12/T 608-2015 1 天津市浅 层地热 能地质环 境监测 技术规程 1 范围 本规程 规定 了 浅 层地 热能 地质环 境监 测的 术语 和定 义、基 本要求、地质 环境 监测 系 统设 计要求、地质环 境监 测系 统施 工要 求、监 测数 据采 集传 输及 整理分 析、监测 系统 运行 与维护。本规程 适用 于天 津市 行政 区域内 的浅 层地 热能 项目 地质环 境监 测工 作。2 规范性 引用 文件 下列文 件对 于本 规程 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本文件。凡是 不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用于 本文件。GB 50194-2014 建设 工程 施工现 场供 用电 安全 规范 AQ 2004-2005 地质 勘探 安 全规程 DZ/T 0227-2010 水 文水 井 钻探技 术规 程 DZ/T 0154-1995 地 面沉 降 水准测 量规 范 DZ/T 0133-1994 地 下水 动 态监测 规程 DB29-178-2010 天津 市地 埋管地 源热 泵系 统应 用技 术规程 3 术语和 定义 3.1 参与换 热地 温监 测孔 soil temperature monitoring hole of heat exchange participation 是指在 地埋 管换 热 器 施工 的同时 安装 温度 监测 装置，既参 与换 热又 能实 现该 孔壁土 壤温 度变 化 动态监测 的换 热孔。3.2 热影响 半径 influence radius of thermal 以地埋 管换 热孔 为中 心，到距离 土壤 温度 受影 响的 最远距 离。3.3 热影响 半径 地温 监测 孔soil temperature monitoring hole of thermal influence radius 是指为 取得 地埋 管换 热器 对周围 土壤 温度 的动 态变 化而专 门用 来安 装温 度监 测装置 的钻 孔。3.4 地温背 景值 soil temperature background value DB12/T 608-2015 2 是指距 离地 埋管 换热 孔群 一定距 离、未受 到地 埋管 和地下 水换 热系 统影 响而 变化的 地层 土壤 温 度值。3.5 地温背 景值 监测 孔 monitoring hole of soil temperature background value 是指为 取得 未受 地埋 管和 地下水 换热 器影 响而 变化 的地 层 土壤 温度 值而 专门 用来安 装温 度监 测 装置的钻 孔。3.6 动态自 动监 测系 统 regime monitoring system 通过安 装数 据计 量和 采集 装置，采用 远程 数据 传输 手段，实现 数据 在线、实 时监测 和动 态分 析 功能的硬 件和 软件 系统 的统 称。4 基本要求 4.1 地质环 境监 测系 统 的 设计、施工、监 理 应 由具 有相 关资质 的单 位完 成。4.2 地质环 境监 测系 统施 工现 场作业 应符 合GB 50194-2014 和AQ 2004-2005 的 要求。4.3 地质环 境 监 测系 统工 程竣 工后，由 建 设单 位组织 验收，并 向主 管部 门 提 交验 收报告。4.4 地质环 境监 测系 统应 能实 现 自动 采集 监测 数据 和远 程传输 功能，监 测数 据应 能够分 析浅 层地 热 能开发利 用对 周围 地质 环境 的影响。4.5 地质环 境监 测 系 统应 纳入 天津市 浅层 地热 能动 态监 测网，由建 设单 位负 责 监 测数据 分析 工作，实行年报 制，每年 将监 测报 告报主 管部 门。5 地质环 境监 测系 统设 计要 求 5.1 地埋管 换热 系统 地质 环境 监测 系 统设 计要 求 5.1.1 地温监 测 系 统设 计要 求 5.1.1.1 地温监 测 孔 应设 计三 种:参 与换热 地温 监测 孔、热 影响 半径地 温监 测孔 和地 温背 景值监 测孔。实际工 程项 目中，换 热孔 群区域 不是 规整 的矩 形或 正方形 的，可把 复杂 形状 的区域 化分 为几 个矩 形 或正方形 区域，选 择地 埋管 最多的 区块 进行 监测 孔布 设。DB12/T 608-2015 3 5.1.1.2 当换热 孔群 区域 水平 方向 地层岩 性有 显著 变化 时，应根据 地层 岩性 划分 不同 区块，每区 块 应分别布 置地 温监 测孔。5.1.1.3 地温背 景值 监测 孔的 深度 与换热 孔相 同，直 径不 小 于 100mm，布置 在换 热孔 群 外围，距 离孔群最外 围不 小于 一倍 孔距。5.1.1.4 热影响 半径 地温 监测 孔布 置在参 与换 热地 温监 测孔 与其相 邻的 换热 孔之 间，距 参与换 热 地 温监测 孔0.2X、0.3X、0.4X 和 0.5X 处（X 为 实际 换热 孔间距）各 布置 一个 监测 孔，直径 要求 不小 于 100mm，0.2X、0.3X 处 深度 应大 于 恒温层 深，0.4X 处 的深 度 是换热 孔深 度 的1/2 到 3/4 之间，0.5X 处 的深 度与换热 孔相 同，见 图1 所示。0.3X0.4X0.5X监测孔相对位置俯视图恒温层地表面孔1 孔2 孔3孔1 孔2孔3换热孔换热孔0.2X孔40.2X 0.3X0.4X 0.5X孔4 图1 热影响 半径 地温 监测 孔布 置相对 位置 示意 图 5.1.1.5 监测孔 垂向 上每 间 隔 10m 应至少 设计 一个 测温 点，冻土层、恒 温层 和地 层岩 性变化 处应 加 密测温点 设计。5.1.1.6 地温监 测仪 器测 量精 度 应 达到 0.1，误 差 不 大于 0.1 5.1.1.7 热泵运 行期 间，监测 周期 为 1 h，制 热、制冷 期后，监测 周期 为（26）d；停泵初 期应 加密监测；背 景值 监测 周期 为（7 10）d。5.1.1.8 当实际 供热（冷）面 积小 于 3000m2时，应设计 1 个 地温背 景值 监测 孔（A）、1 个参 与换 热地温监 测孔（B）和4 个 热 影响半 径地 温监 测孔（C1、C2、C3、C4），具 体布 设见 图 2 所示。DB12/T 608-2015 4 XmBC1 C2C3C3C2C4B1XmB5XmB1C1 C2C3AA AB2B4100mm100mmC4C1C4C7C8 C6B3C5B2C10C12C11C9C5B3C6 C8C7 图2 监测孔 布置 示意 图 DB12/T 608-2015 5 5.1.1.9 当实际 供热（冷）面积 大于 3000m2，小 于10000m2时，应 布置1 个 地温 背景 值 监测孔（A）、1 个参 与换 热地 温监 测孔（B1）和 4 个热 影响 半径 地温监 测孔（C1、C2、C3、C4），宜 增加 2 个 参与换热地 温监 测孔（B2、B3）及 4 个热 影响 半径 地温 监测孔（C5、C6、C7、C8），具 体布 设见图 3 所示。XmBC1 C2C3C3C2C4B1XmB5XmB1C1 C2C3AA AB2B4100mm100mmC4C1C4C7C8 C6B3C5B2C10C12C11C9C5B3C6 C8C7 图3 监测孔 布置 示意 图 DB12/T 608-2015 6 5.1.1.10 当实际 供热（冷）面 积大于 10000m2时，应 布置1 个 地温背 景值 监测 孔（A）、1 个参 与换热地温 监测 孔（B1）和 4 个热影 响半 径地 温监 测孔（C1、C2、C3、C4），宜 增加 4 个参 与换 热地 温 监测孔（B2、B3、B4、B5）及 8 个 热影 响半 径地 温监 测孔（C5、C6、C12），具体 布设 见图 4 所示。XmBC1 C2C3C3C2C4B1XmB5XmB1C1 C2C3AA AB2B4100mm100mmC4C1C4C7C8 C6B3C5B2C10C12C11C9C5B3C6 C8C7 图4 监测孔 布置 示意 图 5.1.1.11 浅层地 下水 径流 丰富 地区，应根 据径 流 方 向调 整监 测孔设计，地温 背景 值监测 孔应 设计在埋管区 地下 水径流 上 游部 位，参 与换 热监 测孔 应位 于地下 水径流 下 游埋 管区 边缘，其 热 影响 半径 地 温监测孔 应沿 地下 水径流 方向 设计。5.1.2 地源侧 循环 流量 监测 设计 要求 5.1.2.1 地源侧 设计 流量 监测 仪器，测量 精度 应达 到 0.1m3，测量误 差不 大于 1%。5.1.2.2 热泵运 行期 间监 测周 期 为1 h。5.1.3 地源侧供、回水 温度 监测 设计要 求 5.1.3.1 地源侧 进、出口 设计 温度 监测仪 器，监测 地源 侧供、回水 的温 度。5.1.3.2 监测仪 器测 量精 度达 到 0.1，误差 不超 过 0.1。5.1.3.3 与地源 侧循 环流 量监 测同 步。5.1.4 咸、淡 水分 层监测 设 计要 求 5.1.4.1 换热孔 深度 贯穿 咸水 底界 的浅层 地热 能项 目，应监 测埋管 区咸 水 层 底界 的变 化。DB12/T 608-2015 7 5.1.4.2 在埋管 区应 设计 咸水 界面 下移的 专门 监测 孔进 行水 质测定，检测 氯 离子、电 导率 专 项 指 标。5.1.4.3 监测周 期 为1 个 月。5.2 地下水 换热 系统 地质 环境 监测 系 统设 计要 求 5.2.1 地下水 位监 测 设 计要 求 5.2.1.1 换热井 周围 有同 层水 井或 其他换 热井 的，应设 计同 层水井 或其 他换 热井 为监测 井。5.2.1.2 在开采 井、回灌井 和 各监 测 井的 动水 位以 下设计 安 装水位 传感 器。5.2.1.3 水位传 感器 测量 精度 应达到 0.01m，测量 误差 不大 于 30mm。5.2.1.4 在开始 抽水、回 灌时 加密 监测频 率（以分 钟计 或每 隔 30min 监 测一 次），热 泵运行 期间，监测周期 为1 h，制热、制 冷期后，监 测周 期为（2 6）d。5.2.2 地下水 开 采、回 灌量 监测 设计要 求 5.2.2.1 开采井、回 灌井 井口 设计 安装流 量监 测仪 器，监测 地下水 开采、回 灌情 况。5.2.2.2 监测仪 器测 量精 度应达到0.1m3，误 差 不 大于 1%。5.2.2.3 热泵运 行期 监测 周期 应与 地下水 位动 态监 测同 步。5.2.3 地下水 开 采、回灌 水 温监 测 设计 要求 5.2.3.1 在开采 井和 回灌 井设计 安 装温度 监测 仪器，监 测其 对应的 水温。5.2.3.2 监测仪 器测 量精 度 应 达到0.1，误 差 不 大于 0.1。5.2.3.3 监测周 期应 与 开 采量、回 灌量 监 测同 步。5.2.4 地下水 水质 监测 设计 要求 5.2.4.1 应对开 采水 质、回灌 水质 及 同一 含水 层监测 井 水质 分别进 行水 质全 分析 采样 测试。5.2.4.2 水质全 分析 采样 要求 及水 质全分 析项 目应 符 合 DZ/T 0133-1994 的 要求。5.2.4.3 制热（冷）期 抽水 稳定 后 应对开 采水 源井 进行 水质 采样测 试，制热（冷）期 前后 回 灌稳 定 后应对回 灌水 源井 进行 水质 采样测 试。5.2.5 地面沉降 监测 设 计要 求 5.2.5.1 应对建 设场 地进 行地 面标 高和 岩 土体 沉降 的 长 期连 续监测。5.2.5.2 地面沉 降监 测技 术应符合DZ/T 0154-1995 的 要求。5.2.5.3 从项目 建立 开始 至工 程运 行期内 应连 续监 测，监测 次数每 年至 少1 次。6 地质环 境监 测系 统施 工要 求 6.1 施工方 案编 写 6.1.1 资料收 集 DB12/T 608-2015 8 6.1.1.1 收集地 埋管、地 下水 热泵 项目的 相关 资料，按 照待 建项目、在 建项 目、已建 项目 进 行 分 类。6.1.1.2 收集项 目 所 在地 地下 设施 布局及 类型，确 定交 通道 路、周 边附 属建 筑及 已建 或规划 的地 下 服务设施 和地 下管 线等。6.1.2 场地调 查 6.1.2.1 应调查 场地 规划 面积、形 状、坡度，地 埋管 换热 孔 布置方 式及 数量，已有 水 井、开采 井、回灌井的 相对 位置 场地 信息。6.1.2.2 应了解 地层 岩性、咸 水层 底板埋 深、地下 水赋 存状 况（水 温、径流 方向、速 度等）。6.1.2.3 确定钻 孔所 需的 电源、水 源、排 污等 必备 施工 条件。6.1.2.4 调查已 建的 动态 监测 设施 是否满 足要 求。6.1.3 方案编 写 6.1.3.1 应由具 有相 关 地 质勘 查 资 质的施 工 单 位编 写地 下水、地埋管 地源 热泵 项目 地质 环境监测系统施工方 案。6.1.3.2 应明确 监测 孔（井）的 数 量、位置、施 工工 艺、测 线长度 及测 点布 置、数 据 采集、显 示和 传输方式 的实 施方 案。6.1.3.3 应明确 人员 组织 和经 费预 算情况 以及 预期 监测 成果。6.2 地埋管 换热 系统 地质 环境 监测系 统施 工 6.2.1 施工准 备 6.2.1.1 参照现 场建 筑基 准点 和已 有建筑 物进 行放 线，按照 施工图 纸标 定监 测孔 的位 置，在 每个 监 测孔位置 钉40*40mm 木桩，以保证 打孔 位置 准确。6.2.1.2 根据施 工现 场所 需泥 浆数 量，选择 泥浆 池大 小并 现 场调制 泥浆。泥浆 一般 由 粘土、水 及化 学处理剂 按比 例配 制而 成。6.2.1.3 钻探设 备的 选择 应根 据设 计要求、地 层条 件、施工 方 法、经济合 理性 等因 素综 合 选择与 配套，具体应 符 合DZ/T 0227-2010 的 要求。6.2.1.4 钻探设 备的 安装 应 由 专业 人员严 格按 照安 全施 工的 要求完 成。6.2.2 施工要求 6.2.2.1 参与换 热监 测孔 与其他 换 热孔 施 工工 艺相同。6.2.2.2 专用监 测孔 的孔 径一 般不 小于 100mm，采 用正 循环 回转钻 进，一径 到底。6.2.2.3 监测孔 钻进 过程 中 应 进行 岩屑录 井，完 钻 后要 对钻 杆的数 量和 单根 长度 进行 校对，以确 定 钻孔深度。6.2.2.4 监测孔 钻进 应与 换热 孔同步 进行，钻 进时 应保证 监 测孔和 其四 周的 换热 孔垂直，防 止井 斜 导致传感 器被 破坏。6.2.2.5 监测孔 完钻 后，首先 在孔 内 下入 底部 封堵 的 DN40mm 的测管，材 质 为PE 管或 镀 锌管。DB12/T 608-2015 9 6.2.3 灌浆回 填封 孔 6.2.3.1 监测孔 回填 应与 周边 换热 孔实际 回填 材料、工 艺相 同。6.2.3.2 回填时 应保 证灌 浆的 连续 性，确 保回 灌密 实，无空 腔，减 少传 热热 阻。6.2.3.3 具体灌 浆回 填 材 料、回填 工艺应符合 DB29-178-2010 的要 求。6.2.3.4 在地下 水径 流丰 富的 地区，为 保持 地下 水的 流动 性，增强对 流换 热效 果，不 宜 采用水 泥基 料灌浆回填。6.2.3.5 在具有 地下 水咸、淡 水分 层的地 区 施 工时，钻 孔应 采取回 填封 闭措 施，封闭 带厚度 宜大 于10m，以防 地下 淡水 受到 污 染。6.2.4 地温测 线的 下入 6.2.4.1 监测孔 回填 封孔 后，将地 温监测 测线 下入 到测 管内。6.2.4.2 测线下 入过 程中 应往 测管 注水，排净 测管 内空 气，加强温 度传 感器 与测 管之 间的传 热。6.2.4.3 监测测 线下 入测 管后，应 用数据 采集 设备 对测 线进 行检测，保 证能 够连 续和 稳定的 取得 地 温监测数 据。6.2.5 测线的 水平 布置 6.2.5.1 地温监 测孔 和垂 直测 线布 置完成 后，应进 行测 线的 水平铺 设，以保 证地 温测 量数据 能够 准 确的传到 地源 热泵 系统 控制 室内的 数据 采集 器上。6.2.5.2 水平测 线 应 穿入 到 DN40mm 的PE 管内（承受 压力 过大 时，应 使用 钢管 或镀 锌管），做好 密封，随水平 集管 进入 地源 热泵 系统控 制室 内。6.2.5.3 现场条 件不 适合 测线 水平 布置 的，应 采用 无线 发射 的方式 采集 数据。6.2.5.4 应将测 线放 入保 护井 或其 他安全 的地 方，以免 测线 被破坏。6.2.6 测线的 检修 6.2.6.1 监测孔 孔口 和水 平布 线应 设置检 修井 室。6.2.6.2 在水平 布线 长度 上 设 置检 修井以 每间 隔50m 为宜。6.2.6.3 检修井 室井 口 宜 平行 或 高 出地面，便 于检 修。6.2.6.4 检修井 室尺 寸以 便于 测线 的检修 和更 换为 准。6.2.6.5 检修井 室 应 做好 防水 处理。6.2.7 咸、淡 水分 层监 测孔 施工 6.2.7.1 咸淡水 分层 监测 采用 一孔 一 层或 一孔 多 层 监测，根 据监测 手段 选择 钻孔 孔径，采用 正循 环 泥浆护壁 回转 钻进，一 径到 底。DB12/T 608-2015 10 6.2.7.2 钻进结 束 后，应 及时 进行 探孔，检查 钻孔 直径 是否 合乎设 计要 求，钻孔 是否 垂直、圆整，以保证监 测 井 管的 顺利 安装 和填 料 厚度 均匀。探 孔时 宜采用 钢制 探孔 器进 行，探孔器 长度 为钻 孔直 径 的2030 倍，直 径较 钻孔 直 径小 20 30mm。6.2.7.3 根据钻 进和 物探 测井 划分 的地层 剖面 及其 监测 目的 层，确 定监 测层位 和 滤料 填充位 置。6.2.7.4 下管前 应进 行冲 孔换 浆。冲孔时 钻杆 应放 到孔 底，大泵量 冲孔 排渣，待 孔内 渣排净 后，将 泥浆粘度 降低 至 20 22s，密度降 低 至 1.1 1.15g/cm3，冲 孔换 浆后 孔内 沉渣 不得大 于 0.5m。6.2.7.5 冲孔换 浆结 束，应立 即下 入 监测 井管。安 装井 管时 每间 隔 20m 设置 一道 扶正 器。6.2.7.6 应选择 磨圆 度好、坚 硬、密度大、冲 洗干 净的 滤料，从孔 口四 周应 缓慢 均匀 填充滤 料。6.2.7.7 分层止 水材 料 应 采用 粒径 为15mm 的 黏土 球，单层 厚 度一般 不小 于 3m。6.2.7.8 待止水 材料 充分 水化 后，应对监 测井 管 进 行洗 井和 清淤，直至 水清 砂净。6.2.7.9 洗井过 程中，观 测并 记录 出水的 浑浊 度、含沙 量、出水量、水 温等 情况。6.3 地下水 换热 系统 地质 环境 监测系 统施 工 6.3.1 地下水 位测线 测 管安 装 6.3.1.1 地下水 位监 测应 与现 有换 热水源 井、水井 设施 相结 合。6.3.1.2 在水源 井潜 水泵 上焊 接专 用的测 管或者 采用 其 它方 法设置 专用 的测管。6.3.1.3 测管应 为直 径 DN25mm 镀锌管（或 者有 防腐 防锈 处理 的其它 材质 圆管），地下 水位 测 线下 入测管内。6.3.1.4 地下水 位 监 测测 线下 入测 管内以 后，应用 数据 采集 设备对 测线 进行 检测，保 证能够 连续 和 稳定的取 得测 量数 据。6.3.2 测线的 水平 布置 6.3.2.1 地下水 位 监 测测 线布 置完 成后，应进 行测 线的 水平 铺设，以保 证测 量数 据能 够准确 的传 到 地源热泵 系统 控制 室内 的数 据采集 器上。6.3.2.2 水平测 线 应 穿入 到 DN40mmPE 管 内（承受 压力 过大 时，应使 用钢 管或 镀锌 管），做好 密封，随水平 集管 进入 地源 热泵 系统控 制室 内。6.3.2.3 如现场 条件 不适 合测 线的 水平布 置，宜采 用无 线发 射的方 式采 集数 据。6.3.2.4 如果地 源热 泵系 统控 制室 未建好，应 将测线 放入 保护 井或其 他安 全的 地方，以免 测线 被 破 坏。6.3.3 测线检 修 6.3.3.1 利用水 源井 井室 进行 测管 内地下 水位 监测 测线 的检 修和更 换。6.3.3.2 在水平 布线 长度 上应 设置 检修井 室，以每 间 隔 50m 为宜。6.3.3.3 检修井 室井 口宜 平行 或高 出地面，便 于检 修。6.3.3.4 检修井 室尺 寸以 便于 测线 的检修 和更 换为 准。DB12/T 608-2015 11 6.3.3.5 检修井 室应 做好 防水 处理。6.4 施工安 全的 基本 要求 6.4.1 从事监 测孔 钻探 操作 人员，必须 接受 安全 技术 教育。6.4.2 从事监 测孔 钻探 作业 时，操作人 员 严 格执 行钻 探施 工安全 要求。6.4.3 所有机 械传 动部 分，应有 安全防 护装 置。6.4.4 在进行 有危 及人 身安 全的 作业时，必 须采 取有 效安 全措施。7 监测数 据采 集传 输 及 整理 分析 7.1 采集传输 7.1.1 应设立 专门 的监 测数 据采 集装置，包 括专 用仪 表柜、操作 柜和 数据 存储 器等。7.1.2 数据采 集装 置应 能采 集到 温度、流量、地 下水 位动 态变化 数据。7.1.3 数据采 集装 置通 道数 应根 据项目 具体 监测 要求 确定，应至 少预 留 2 个数 据采 集通道。7.1.4 采集装 置应 放置 在地 源热 泵系统 控制 室内。7.1.5 应建立 数据 传输 系统，监 测数据 通 过GPRS 网 络或 其 它通讯 方式 传输 到天 津市 浅层地 热能 动态监测中 心 站。7.2 整理分 析 7.2.1 原始监 测数 据应 按科 技档 案管理 的要 求分 类整 理成 资料系 列。7.2.2 应定期 对监 测数 据进 行整 理，剔 除异 常数 据，绘制 相关参 数随 时间 的变 化曲 线图。7.2.3 分析地 下水 开采 井、回灌 井和监 测井 的监 测数 据，掌握井 群区 域的 水位、水 温及水 量、水质 的动态变 化特 征。7.2.4 分析地 埋管 换热 孔群 区域 地温监 测数 据，掌握 区域 地层温 度动 态变 化特 征。7.2.5 分析换 热井 群的 换热 效果 并进行 冷、热均 衡评 价。7.2.6 评价地 下水 开采 井、回灌 井和地 埋管 换热 井群 设计 的合理 性。7.2.7 预测分 析地 源热 泵系 统长 期运行 后水 位、水温 和地 温 的变 化趋 势。8 监测系 统运行 与 维护 8.1 系统运行 8.1.1 应设专 人从 事监 测系 统的 日常监 测。8.1.2 运行前 应进 行现 场调 试，消除现 场测 试误 差。8.1.3 每月应 检查 一次 监测 数据 采集情 况。DB12/T 608-2015 12 8.2 系统维 护 8.2.1 应由专 人负 责 监 测系 统 日 常维修，确 保其 正常 运行。8.2.2 定期检 查监 测系 统运 行情 况，故 障设 备 应 及时 更换。8.2.3 定期对 监测 仪器 进行 稳定 性校验 和精 度检 定。DB12/T 608-2015 13 A A 附 录 A（资料 性附 录）监测系 统施 工方 案编 写要 求 A.1 方案提 纲 第一章 前言 第二章 工 程场 地条 件 第三章 施 工方 案及 技术 要 求 第 四章 人 员编 制和 管理 第 五章 实 物工 作量 第 六章 经 费预 算 主要附 件（1）工程 平面 布置 图（2）监测 系统 平面 布设 图 A.2 方案编 写要 求 第一章 简 述工 程概 况、项 目来源、任 务、工作 起止 时间及 有关 要求；场 地及 周边浅 层地 热能 开发利用及 监测 现状。第二章，简 述工 程地 理位 置、自 然地 理、气候、交 通等；场地 地质 水 文地 质条件，以 及浅 层 地热能资 源赋 存条 件；阐述 浅层地 热能 换热 系统 工程 平面布 置情 况。第三章，确 定监 测系 统布 设内容 及要 求，选用 的施 工技术 方法 及质 量安 全要 求。第四章 实 物工 作量，部 署施工 工作 内容 及进 度安 排。第五章 预 期成 果。第六章 人 员编 制和 管理。第七章 经 费预 算，按照 有关要 求编 制 DB12/T 608-2015 14 B B 附 录 B（资料 性附 录）监测报 告编 写要 求 B.1 报告提 纲 第一章 序言 第二章 系 统运 行情 况 第三章 监 测数 据整 理分 析 第四章 地 质环 境影 响评 价 第五章 结 论和 建议 主要附 件：（1）监测 系统 平面 布设 图；（2）工程 运行 资料；（3）监测 原始 数据。B.2 报告编 写要 求 第一 章 说 明任 务的 来源 及要求；简 述建 设项 目的 规 模、功 能及 冷热 需求；概 述 场地自 然地 理条 件；概述场 地浅 层地 热能 资源 赋存条 件；简述 监测 工作 的进程 以及 完成 的工 作量 第二章 论 述地 源热 泵系 统运行 情况；监 测系 统运 行情况；末 端空 调使 用情 况；以 及存 在 的 问 题。第三章 监 测数 据的 内容 及采集 情况；地 下水 位、水量、水质、水温 变化；地下土 壤温 度变 化；根据建筑 物用 途功 能，预测 分析地 源热 泵系 统长 期运 行后水 位、水温 和地 温的 变化趋 势。第四章 地 质环 境影 响评 价；提 出地 质环 境影 响预 防措施。第五章 地 质环 境监 测成 果；地 质环 境影 响结 果；监测工 作改 进的 建议。注：编写 报告 时，应根 据工 程的 不 同要 求、换热 量的 大小、场 地 地质 水 文地 质条 件的 复杂 程 度，对本 提纲 的 内容进行合理的增删。论述应突出监测数据动态变化、地质环境影响分析，言简意赅。文字与图表相互呼应。
