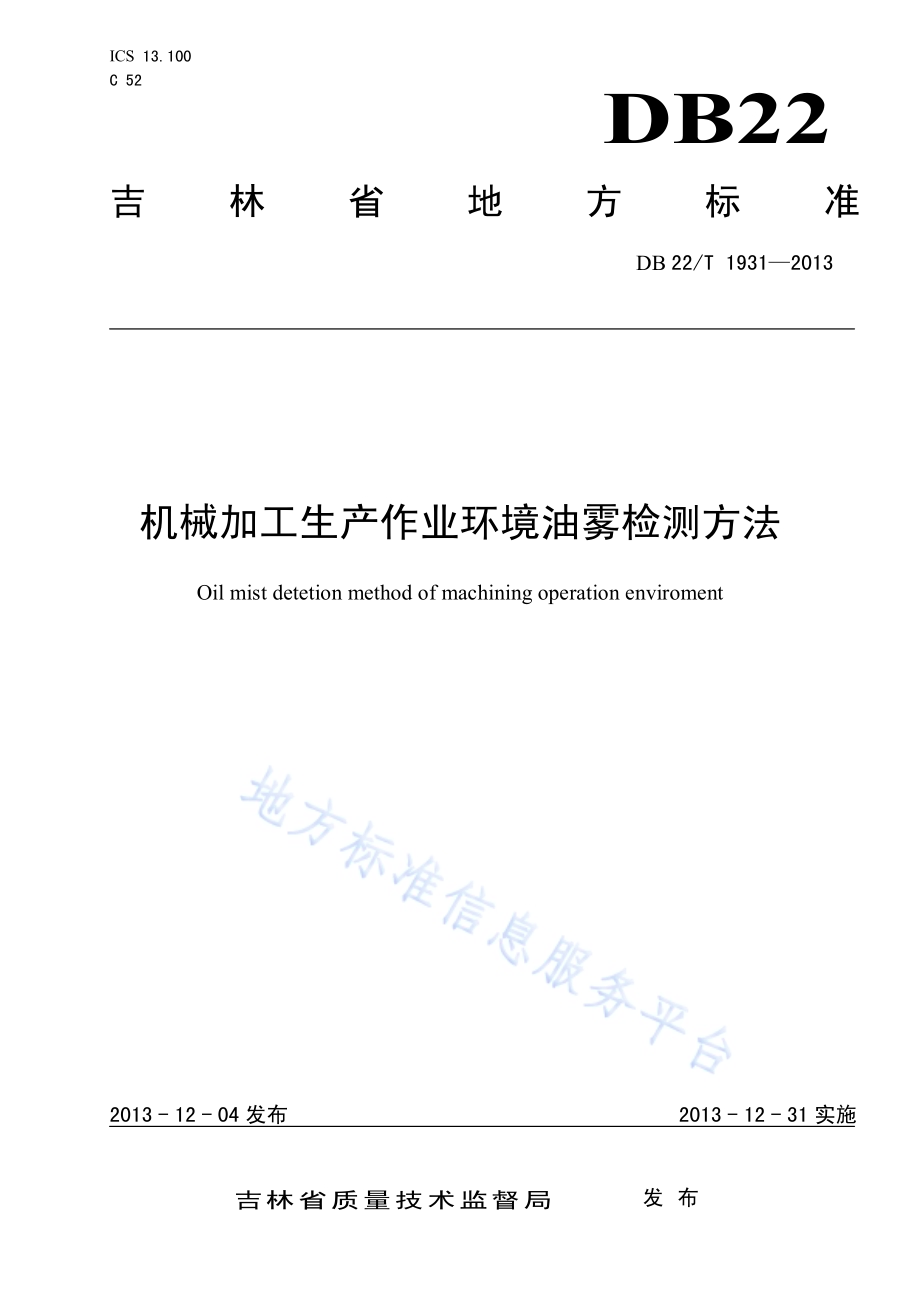

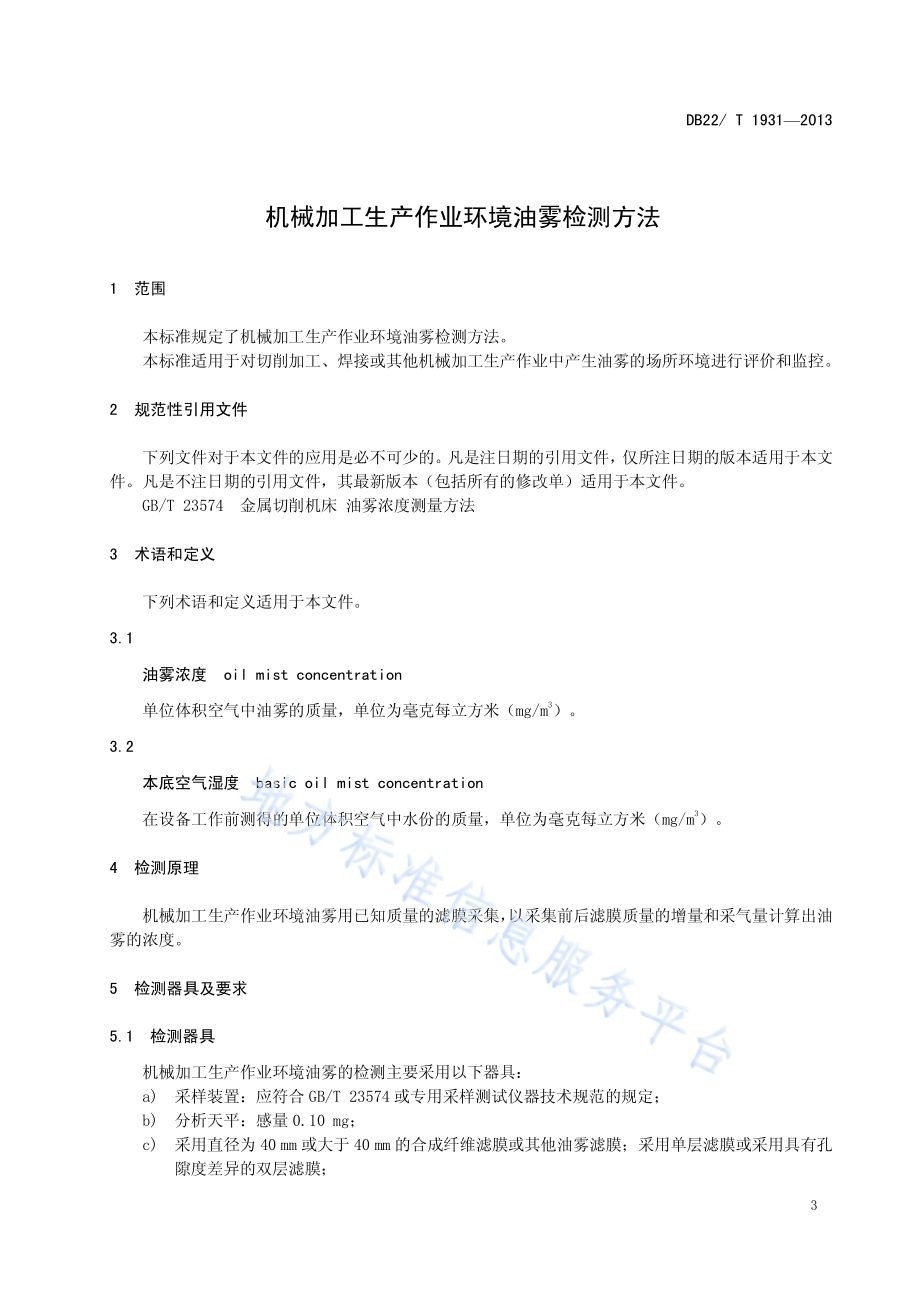

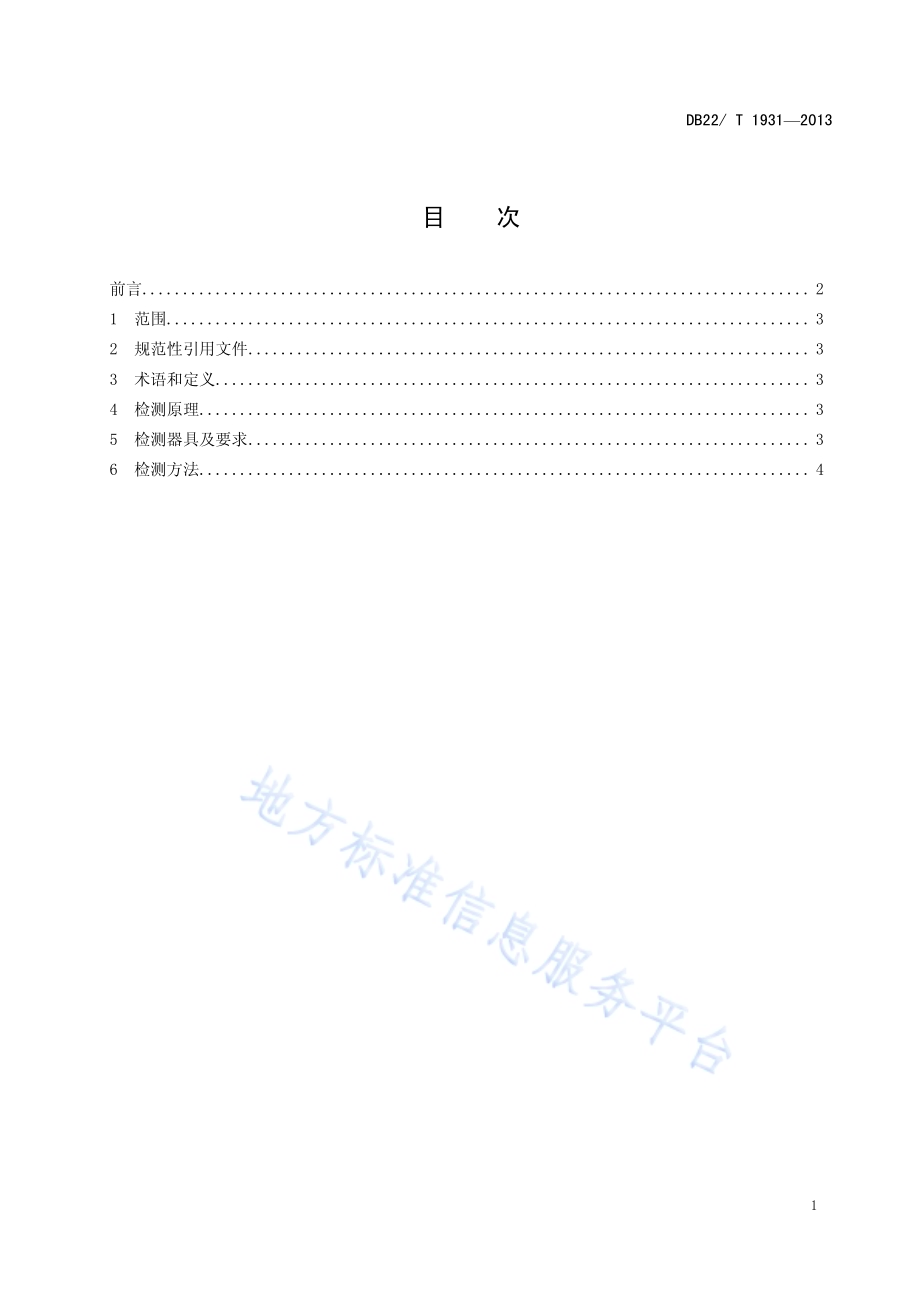

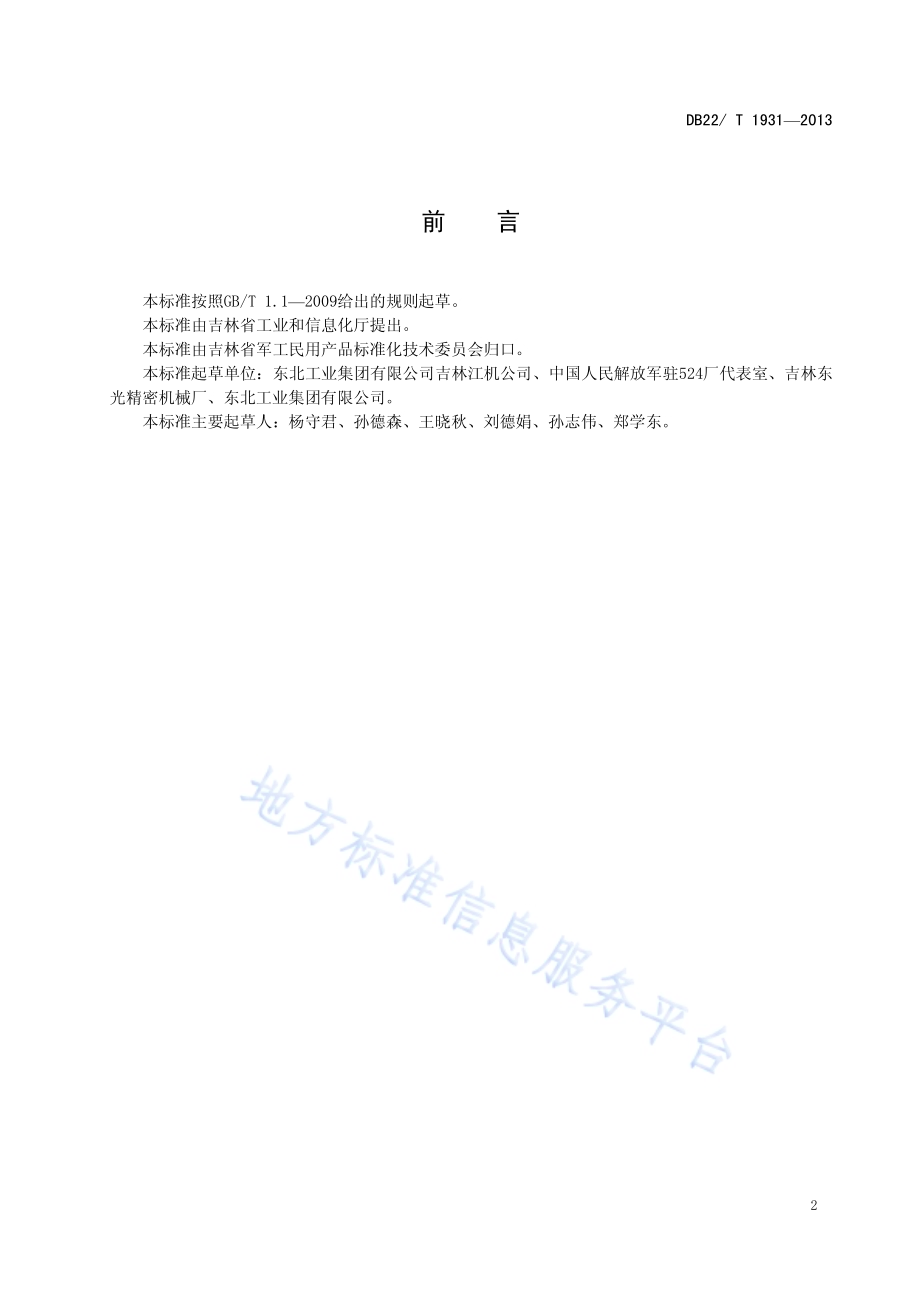

ICS 13.100 C 52 DB22 吉林省 地方标准 DB 22/T 1931 2013 机械加工生产作业环境油雾检测方法 Oil mist detetion method of machining operation enviroment 2013-12-04发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1931 2013 1 目 次 前言.2 1 范围.3 2 规范性引用文件.3 3 术语和定义.3 4 检测原理.3 5 检测器具及要求.3 6 检测方法.4 DB22/T 1931 2013 2 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由吉林省工业和信息化厅提出。本标准由吉林省军工民用产品标准化技术委员会归口。本标准起草单位：东北工业集团有限公司吉林江机公司、中国人民解放军驻 524厂代表室、吉林东 光精密机械厂、东北工业集团有限公司。本标准主要起草人：杨守君、孙德森、王晓 秋、刘 德 娟、孙 志伟、郑学 东。DB22/T 1931 2013 3 机械加工生产作业环境油雾检测方法 1 范围 本标准规定 了 机械 加 工 生 产 作 业 环境油雾 检测方法。本标准 适 用 于对切削加 工、焊接或其他 机械 加 工 生 产 作 业中产 生油雾 的 场所环境进行评价 和 监控。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文 件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB/T 23574 金属切削 机 床 油雾浓度 测 量 方法 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 油雾浓度 oil mist concentration 单位 体积空气 中 油雾 的 质量，单位 为毫克每立 方 米（mg/m3）。3.2 本底空气湿度 basic oil mist concentration 在设备 工 作 前测 得 的单位 体积空气 中 水份 的 质量，单位 为毫克每立 方 米（mg/m3）。4 检测原理 机械 加 工 生 产 作 业 环境油雾 用 已知质量 的 滤膜采 集，以采 集前 后滤膜质量 的 增量 和 采气量计算 出 油雾 的 浓度。5 检测器具及要求 5.1 检测器具 机械 加 工 生 产 作 业 环境油雾 的检测主要 采 用 以下 器具：a)采样装置：应符合 GB/T 23574或专 用 采样 测 试 仪 器技术规范的规定；b)分析天平：感 量 0.10 mg；c)采 用 直径 为 40 mm或 大 于 40 mm的 合 成纤维 滤膜或其他油雾滤膜；采 用单 层 滤膜或采 用具有 孔 隙 度 差异 的 双层 滤膜；DB22/T 1931 2013 4 d)秒 表 或其他计 时 器。5.2 检测要求 5.2.1 测 量环境油雾浓度 时，在设备 工 作 前 应 先做 本 底 试 验，确 定 空气 绝 对 湿 度 的 大小。5.2.2 采样 时，应 保持正常 工 作 状态 下环境 通风状态。5.2.3 采样 时，应在设备 产 生油雾 的 系统处 于 稳 定工 作 状态 下进行采样。5.2.4 采样 头 应 安 放 在 工人 经常操 作 的位 置，距离 设备 一般 不 超过 1 m。采样 头 应 面向 设备 产 生油雾的 油雾 源，采样 头距地面高 1.5 m 2.0 m。5.2.5 采样 前 滤膜 称重到开始 采样 的 时间 采样 结束到 样 品 称重 的 时间，一般 不应 超过 20 min。5.2.6 设备 上 有 若干操 作 位 置 时，每 个操 作 位 置 都 应进行 测 量，并取 其 中 最 大值 作为环境油雾浓度。5.2.7 采 集 指 定 设备油雾 时，产 生油雾 的 其他设备应 停止 工 作。6 检测方法 6.1 滤膜的准备 将衡重过 的 滤膜 编号，然 后在 分析天平上称重(应 精 确到 0.10 mg)。将称重 后 的 滤膜 放 在滤膜 盒 中，准 备 到现 场 使 用。6.2 本底测试 应在 机械 加 工 场所环境油雾浓度 测 量 前 先 进行 本 底 试 验，两者 的测 量 方法 相同，测 量 位 置 一致，时 间间隔 不应 超过 40 min。6.3 采样 6.3.1 采样抽气方向 采样 抽 气 方 向 应 背离 油雾 产 生 源。6.3.2 测量位置要求 如果 机械 加 工 设备 上 有 若干操 作 位 置 时，每 个操 作 位 置 都 应进行 测 量，并取 其 中 最 大值 作为 该 设备 的 油雾浓度 值。6.3.3 采样抽气要求 抽 气 流 量应 小 于 20 L/min，流 量 测 量应 准 确到 0.5 L/min；抽 气 时间 应 大 于 5 min并 记录实际 值，计 时 误 差 为 3 s。6.4 油雾浓度计算 油雾浓度 按 下列 公 式 进行计算:2 1 N N N-=.(1)t V M M N/)(1000 1 2 1-=.(2)DB22/T 1931 2013 5 t V M M N/)(1000 3 4 2-=.(3)T q Vt v=.(4)式 中：N-油雾浓度 值，单位 为毫克每立 方 米（mg/m3）；N1-实际 测 量 的 油雾浓度 值，单位 为毫克每立 方 米（mg/m3）；N2-本 底 试 验 的 空气 绝 对 湿 度,单位 为毫克每立 方 米（mg/m3）；M1-油雾浓度 测 量采样 前 滤膜质量 数 值（若双层 滤膜 则 合 并 测 量），单位 为毫克（mg）；M2-油雾浓度 测 量采样后滤膜质量 数 值（若双层 滤膜 则 合 并 测 量），单位 为毫克（mg）；M3-本 底 试 验 采样 前 滤膜质量 数 值，单位 为毫克（mg）；M4-本 底 试 验 采样后滤膜质量 数 值，单位 为毫克（mg）；Vt-实际 采样体积 数 值，单位 为 升（L）；qv-采样 时抽 气 流 量 数 值，单位 为 升 每 分 钟（L/min）；T-采样 时间 数 值，单位 为 分 钟（min）。_
