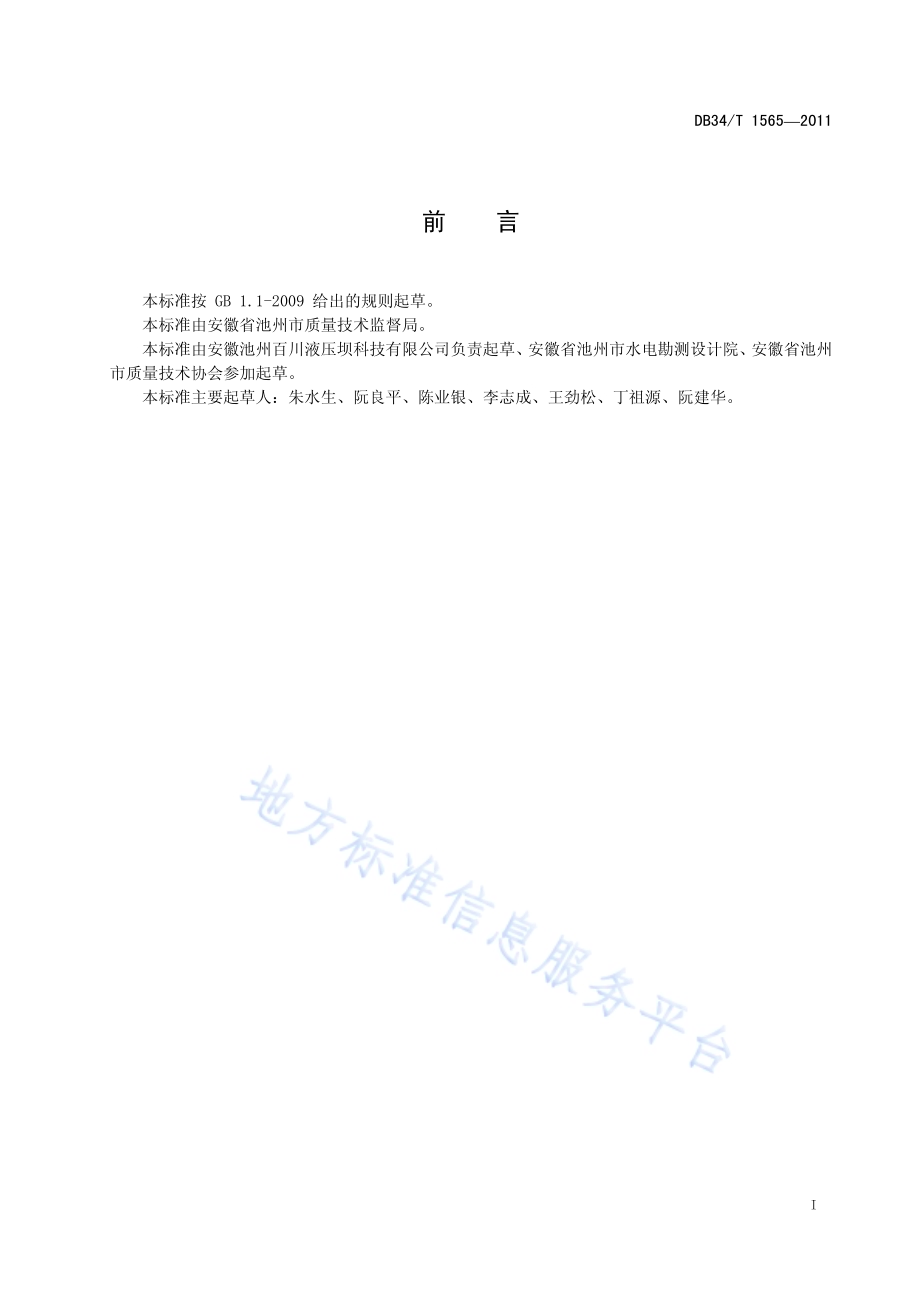

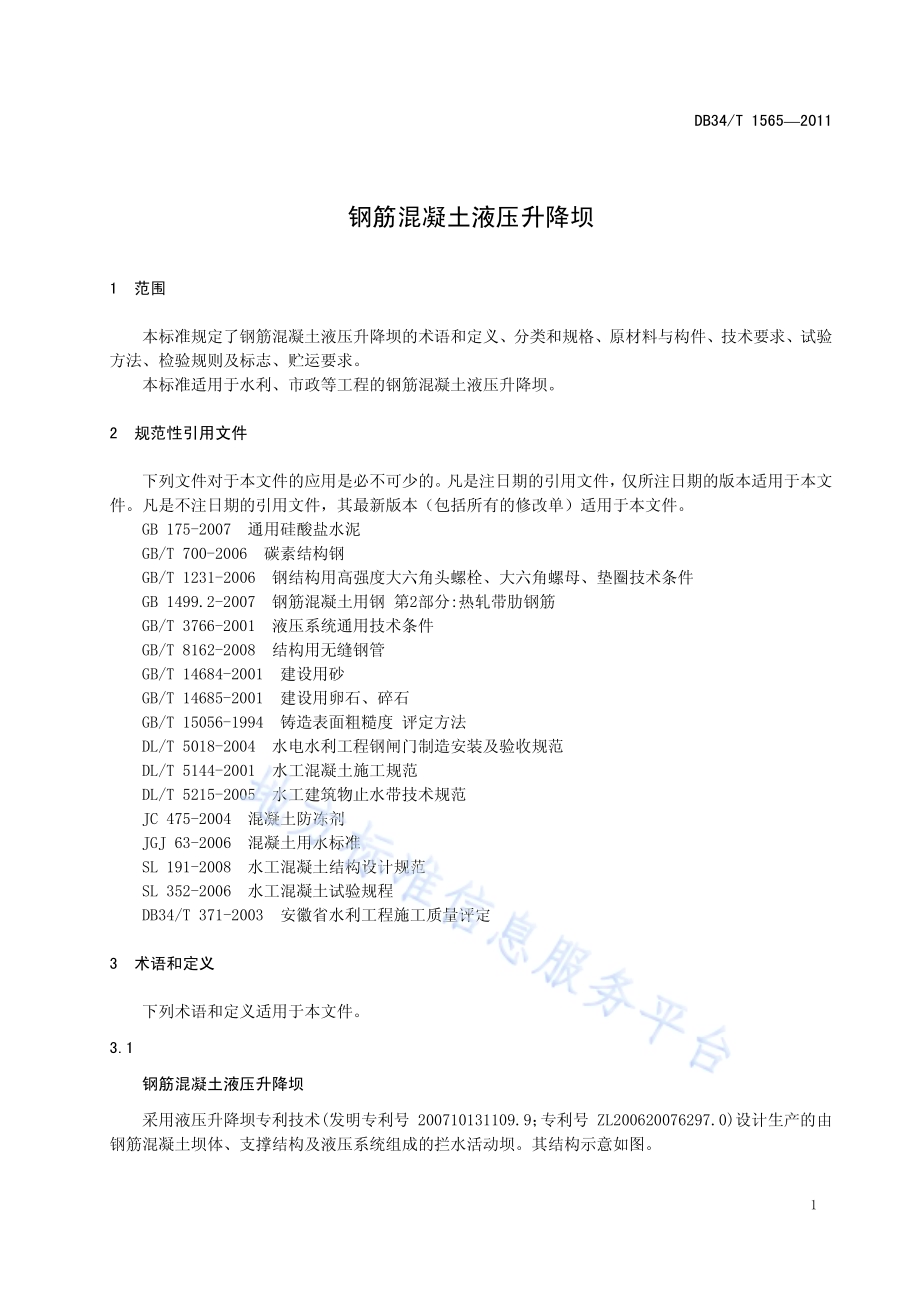

ICS 93.160 P 55 DB34 安徽省地方标准 DB 34/T 15652011 钢筋混凝土液压升降坝 Dam of reinforced concrete hydranlic lift 文稿版次选择 2011-12-16发布 2012-01-16实施安徽省质量技术监督局 发布 DB34/T 15652011 I 前 言 本标准按 GB 1.1-2009 给出的规则起草。本标准由安徽省池州市质量技术监督局。本标准由安徽池州百川液压坝科技有限公司负责起草、安徽省池州市水电勘测设计院、安徽省池州市质量技术协会参加起草。本标准主要起草人：朱水生、阮良平、陈业银、李志成、王劲松、丁祖源、阮建华。DB34/T 15652011 1 钢筋混凝土液压升降坝 1 范围 本标准规定了钢筋混凝土液压升降坝的术语和定义、分类和规格、原材料与构件、技术要求、试验方法、检验规则及标志、贮运要求。本标准适用于水利、市政等工程的钢筋混凝土液压升降坝。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 175-2007 通用硅酸盐水泥 GB/T 700-2006 碳素结构钢 GB/T 1231-2006 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB 1499.2-2007 钢筋混凝土用钢 第2部分:热轧带肋钢筋 GB/T 3766-2001 液压系统通用技术条件 GB/T 8162-2008 结构用无缝钢管 GB/T 14684-2001 建设用砂 GB/T 14685-2001 建设用卵石、碎石 GB/T 15056-1994 铸造表面粗糙度 评定方法 DL/T 5018-2004 水电水利工程钢闸门制造安装及验收规范 DL/T 5144-2001 水工混凝土施工规范 DL/T 5215-2005 水工建筑物止水带技术规范 JC 475-2004 混凝土防冻剂 JGJ 63-2006 混凝土用水标准 SL 191-2008 水工混凝土结构设计规范 SL 352-2006 水工混凝土试验规程 DB34/T 371-2003 安徽省水利工程施工质量评定 3 术语和定义 下列术语和定义适用于本文件。3.1 钢筋混凝土液压升降坝 采用液压升降坝专利技术(发明专利号 200710131109.9；专利号 ZL200620076297.0)设计生产的由钢筋混凝土坝体、支撑结构及液压系统组成的拦水活动坝。其结构示意如图。DB34/T 15652011 2 拦水高度支撑结构钢筋混凝土坝体液压系统支撑结构钢筋混凝土坝体液压系统（YB-）（YB-）液压升降坝结构示意图拦水高度 3.2 坝体拦水高度 坝体基础面至坝顶的垂直高度。4 分类和规格 4.1 分类 4.1.1 钢筋混凝土液压升降坝按外形分为直板坝和弧形坝；按受力结构分梁板结构和板式结构。4.1.2 直板坝代号为 YB-；弧形坝代号为 YB-。4.2 规格 产品规格见表 1。表1 钢筋混凝土液压坝规格 单位为毫米 型 号 宽 度 高 度 结 构 YB-01 1500 YB-02 2000 YB-03 2500 YB-04 3000 YB-05 6000 3500 板式结构 DB34/T 15652011 3 表1(续)单位为毫米 型 号 宽 度 高 度 结 构 YB-06 4000 YB-07 4500 YB-08 5000 YB-09 5500 YB-10 6000 6000 梁板结构 YB-01 1500 YB-02 2000 YB-03 3500 YB-04 3000 YB-05 6000 3500 板式结构 5 原材料与构件 5.1 水泥 采用普通硅酸盐水泥或硅酸盐水泥，其质量应符合 GB 175-2007 的规定。5.2 骨料 细骨料质量应符合 GB/T 14684-2001 的规定；粗骨料应符合 GB/T 14685-2001 的规定。5.3 水 混凝土用水质量应符合 JC 475-2004 的规定 5.4 钢 钢筋质量应符合 GB 1499.2-2007 的相关规定；其它钢材质量应符合 GB/T 700-2007 的相关规定。5.5 无缝钢管 质量应符合 GB/T 8162-2008 的规定。5.6 橡胶止水带 宜采用合成橡胶止水带,其质量应符合 DL/T 5215-2005 的规定。5.7 防冻剂 质量应符合 JC 475-2004 的规定。5.8 螺栓、螺母 质量应符合 GB/T 1231-2006 的规定。5.9 液压系统 质量应符合 GB/T 3766-2001 的规定。DB34/T 15652011 4 6 技术要求 6.1 坝体部分技术要求 6.1.1 坝体外观质量 应符合 DB34/T 371-2003 规定。6.1.2 钢筋保护层 应符合 SL 191-2008 的规定。6.1.3 混凝土抗压强度 混凝土强度等级不得低于 C30。6.1.4 坝体尺寸允许偏差 坝体尺寸允许偏差应符合表 2 的规定。表2 钢筋混凝土液压升降坝的坝体尺寸允许偏差 序号 项目 允许偏差 mm 1 高 度 5 2 宽 度 3 3 厚 度 5 4 表面平整 5 5 对角线差 10 6.1.5 橡胶止水允许偏差 厚度允许偏差 土 l mm，不平整度不应超过 2 mm。6.2 支撑部分技术要求 6.2.1 焊缝 应符合 DL/T 5018-2004 的规定。6.2.2 尺寸允许公差 支撑部分尺寸允许公差应符合表 3 的规定。表3 钢筋混凝土液压升降坝支撑部分尺寸允许公差 部 位 项 目 要 求 检验方法 孔内光洁度 Ra 6.3 按 GB/T 15056 有关规定执行 顶部铰支座 孔径公差 大于1%D或0.50 mm 的大者 用卡尺或钢尺测量相与垂直的两个直径 孔内光洁度 Ra6.3 按 GB/T 15056 有关规定执行 底部定位装置 孔径公差 大于1%D或0.50 mm 的大者 用卡尺或钢尺测量相与垂直的两个直径 7 试验方法 DB34/T 15652011 5 7.1 坝体外观质量检验 用目测法检测。7.2 钢筋保护层检验 采用钢筋保护层检测仪检测。7.3 混凝土抗压强度检验 按 SL 352-2006 中的有关规定执行。7.4 坝体尺寸检验 用最小分度为 1 mm 的钢尺进行测量。7.5 橡胶止水检验 用最小分度为 1 mm 的钢尺进行测量。7.6 焊缝检验 按 DL/T 5018-2004 的有关规定执行。7.7 支撑部分尺寸检验 孔内光洁度按 GB/T 15056-1994 的有关规定执行；孔径公差用最小分度为 0.1 mm 卡尺或钢尺测量。8 检验规则 8.1 检验分类 检验分交付检验和型式检验。8.2 交付检验 8.2.1 验收批 以同一批合同供货量中的同型号产品为一个批次。8.2.2 检验项目 包括外观质量、混凝土抗压强度、钢筋保护层、橡胶止水和坝体尺寸允许偏差。8.3 型式检验 有下列情况之一时均应进行型式检验，检验项目为本标准第6章规定的全部项目：a)新产品投产前 b)长期停产后恢复生产时；c)正常生产每年进行一次；d)当材料、工艺有较大改变,可能影响产品性能时；e)国家质量监督机构提出进行型式检验要求时。DB34/T 15652011 6 8.4 判定规则 混凝土抗压强度、钢筋保护层任一项不合格判为不合格品；其它检验项目出现不合格时,可加倍抽样复验,复验后仍不符合本标准要求,则为判为不合格品。9 标志、贮运 9.1 标志 产品包装或随行文件中应有以下中文标志:a)生产商名称、地址 b)执行标准编号；c)型号、规格、数量；d)生产日期；e)检验合格标识。9.2 贮运 9.2.1 堆放场地应坚实平整；9.2.2 应按品种、规格、生产日期分别堆放；9.2.3 运输过程中应采用可靠的防滑、防倒等安全措施；装卸应轻起轻放，严禁碰撞、跌落。_
