光电编码器 型号编制原则及方法DB22／T 1950-2013.pdf

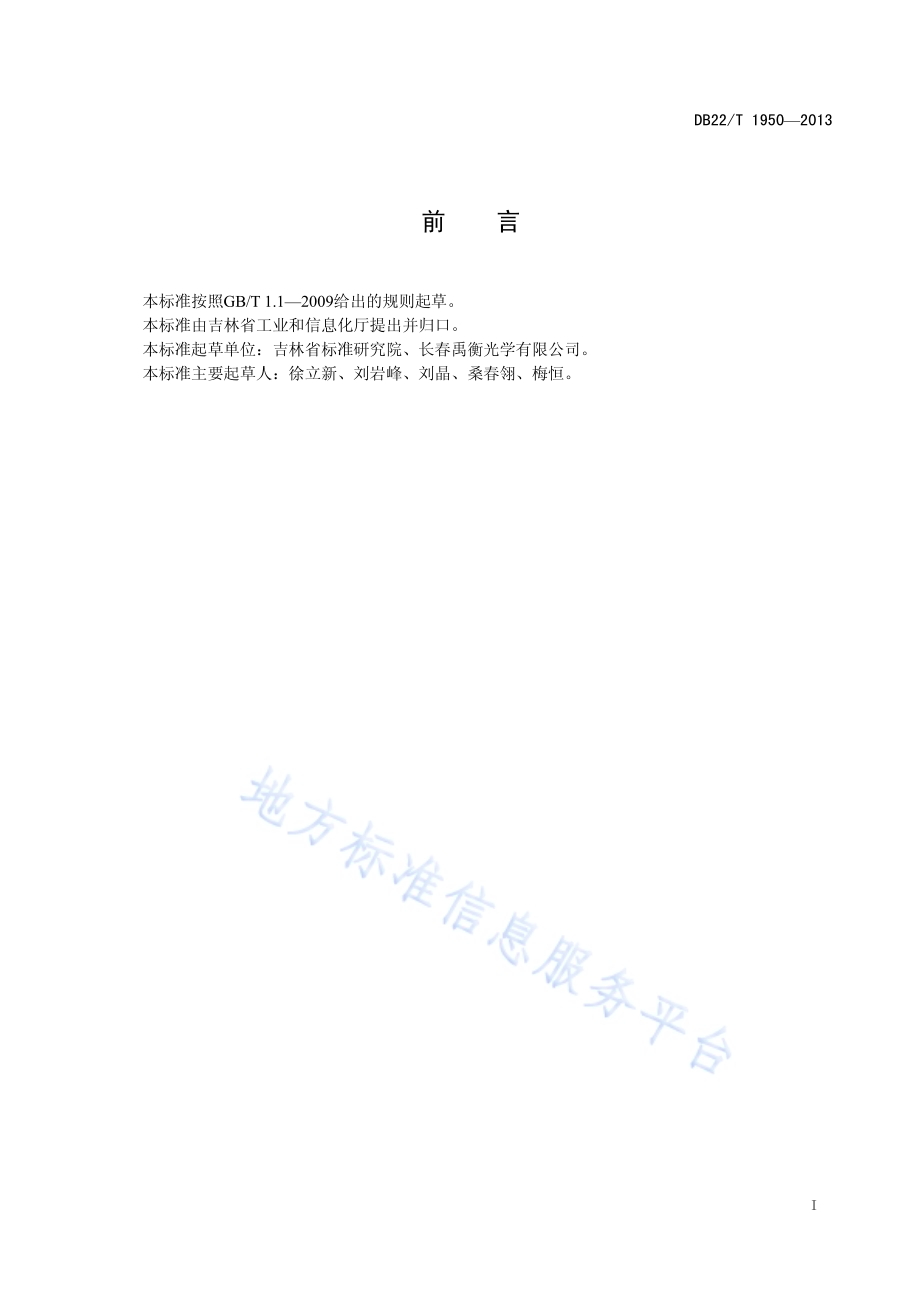

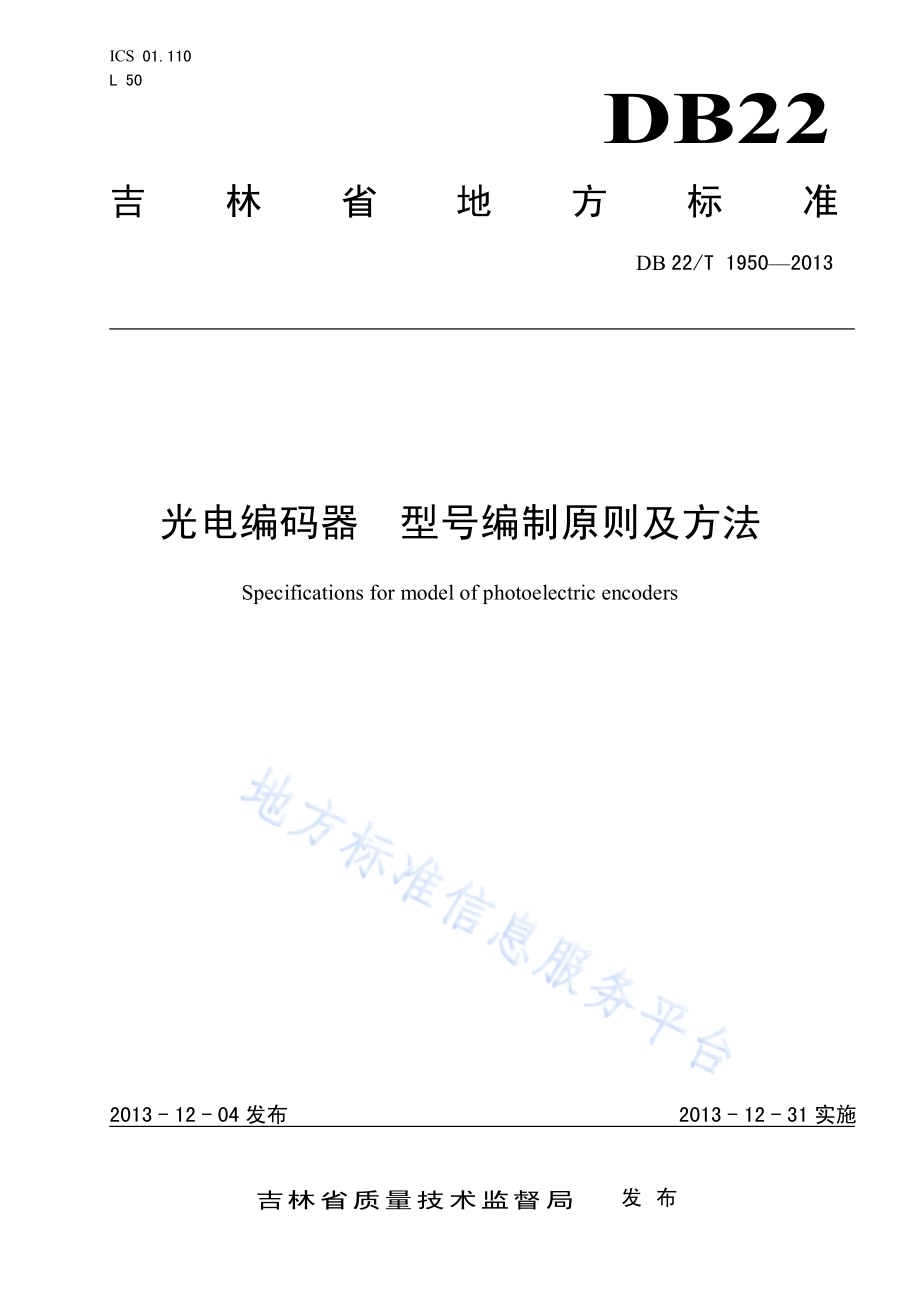

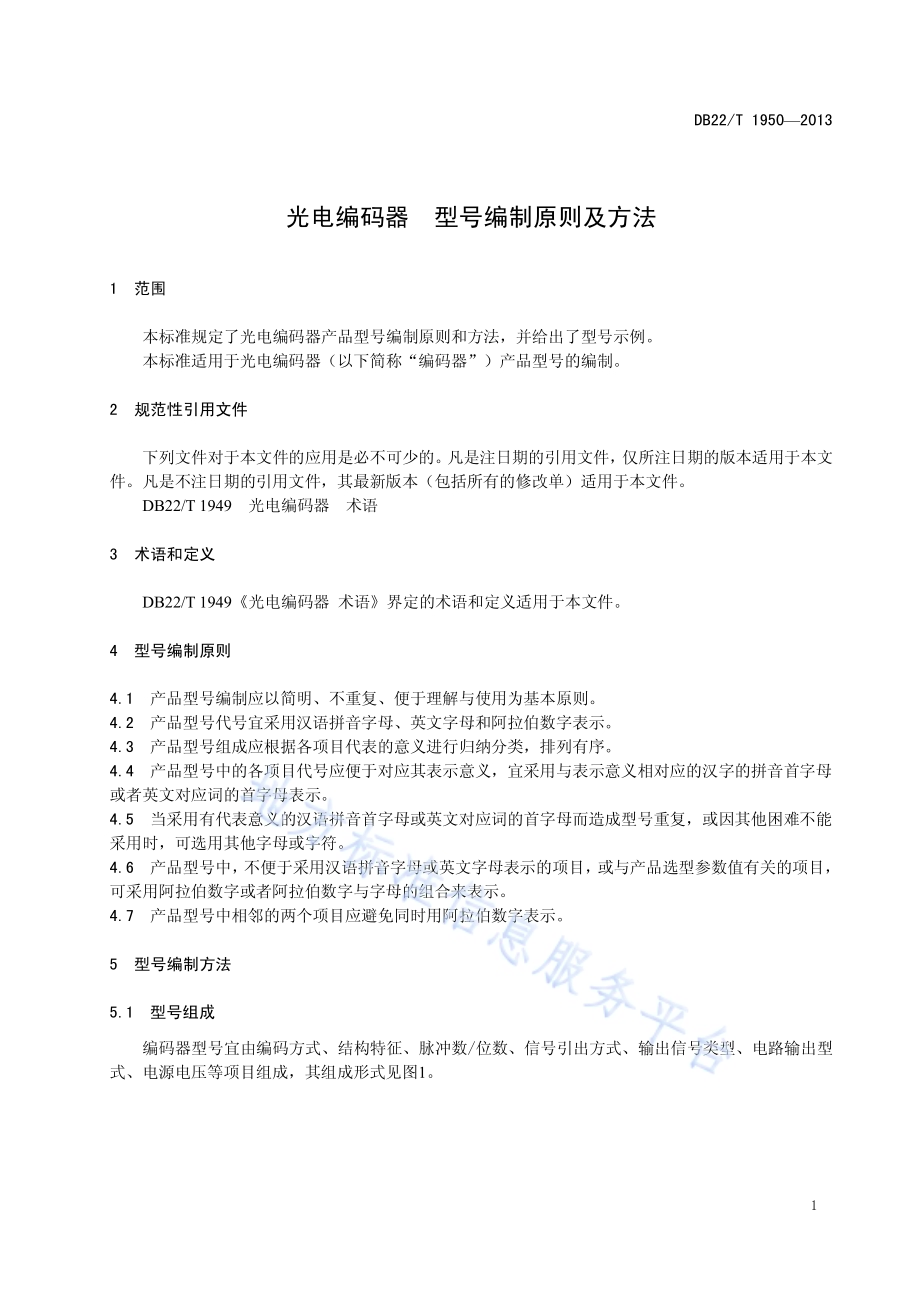

ICS 01.110 L 50 DB22 吉林省 地方标准 DB 22/T 1950 2013 光电编码器 型号编制原则及方法 Specifications for model of photoelectric encoders 2013-12-04发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1950 2013 I 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省标准研究院、长春禹衡光学有限公司。本标准主要起草人：徐立新、刘岩峰、刘晶、桑春翎、梅恒。DB22/T 1950 2013 1 光电编码器 型号编制原则及方法 1 范围 本标准规定了光电编码器产品型号编制原则和方法，并给出了型号示例。本标准适用于光电编码器（以下简称“编码器”）产品型号的编制。2 规范性引用文件 下列文件对于本文件的应用是必不可 少 的。凡 是 注日期 的 引 用文件，仅所注日期 的 版 本适用于本文 件。凡 是不 注日期 的 引 用文件，其最 新 版 本（包括所 有的 修改 单）适用于本文件。DB22/T 1949 光电编码器 术语 3 术语和定义 DB22/T 1949 光电编码器 术语界 定的 术语 和定 义 适用于本文件。4 型号编制原则 4.1 产品型号编制应以简 明、不 重复、便 于 理解与使 用 为基 本原则。4.2 产品型号 代 号 宜采 用 汉语拼音字母、英 文 字母 和 阿拉伯数字表 示。4.3 产品型号 组成 应 根据各项目代表 的 意义进行 归 纳分类，排 列有 序。4.4 产品型号 中 的 各项目代 号应 便 于对应 其表 示 意义，宜采 用 与表 示 意义相 对应的 汉字 的 拼音首字母 或者英 文对应 词 的 首字母表 示。4.5 当采 用有 代表意义 的 汉语拼音首字母或英 文对应 词 的 首字母而造成 型号 重复，或因其他困难 不 能 采 用 时，可 选 用 其他字母或字符。4.6 产品型号 中，不 便 于 采 用 汉语拼音字母或英 文 字母表 示的 项目，或与 产品 选 型 参数值 有 关 的 项目，可 采 用 阿拉伯数字或者阿拉伯数字与字母 的 组合来表 示。4.7 产品型号 中相邻 的 两个项目 应 避免同时 用 阿拉伯数字表 示。5 型号编制方法 5.1 型号组成 编码器型号 宜 由编码方 式、结构特征、脉冲数/位 数、信号 引 出方 式、输 出信号 类 型、电 路 输 出型 式、电 源 电 压等 项目组成，其组成 形 式 见图 1。DB22/T 1950 2013 2 图 1 光电编码器型号组成形式 5.2 型号各项的含义及表示方法 5.2.1 编码方式 编码方 式代 号 及 表 示 意义 见 表 1。表 1 编码方式代号及表示意义 代 号 表 示 意义 Z 增量 式 J 绝 对 式 H 混 合式 5.2.2 结构特征 结构特征代 号 及 表 示 意义 见 表 2。表 2 结构特征代号及表示意义 代 号 表 示 意义 S 实心轴 K 空心轴 B 半空心轴 F 分 体 式 5.2.3 脉冲数/位数 5.2.3.1 对于 增量 式 编码器，“脉冲数/位 数”用 输 出 脉冲数表 示。5.2.3.2 对于 绝 对 式 编码器，“脉冲数/位 数”用 输 出位 数表 示。DB22/T 1950 2013 3 5.2.3.3 对于 混 合式 编码器，“脉冲数/位 数”用 输 出 脉冲数 和 输 出位 数表 示，二 者 之间 用 斜杠隔开，表 示 形 式为“输 出 脉冲数/输 出位 数”。5.2.4 信号引出方式 信号 引 出方 式 的 代 号 及 表 示 意义 见 表 3。表 3 信号引出方式的代号及表示意义 代 号 表 示 意义 D 电 缆 输 出 C 插座 输 出 5.2.5 输出信号类型 输 出信号 类 型由 2位 代 号 组成，均 用 阿拉伯数字表 示。增量 式 编码器 输 出信号 类 型的 第二 位 代 号是 0，绝 对 式 编码器 输 出信号 类 型的 第一 位 代 号是 0，混 合式 编码器由 2位 非 0代 号 组合而成。输 出信号 类 型的代 号 及 表 示 意义 见 表 4。表 4 输出信号类型的代号及表示意义 代 号 表 示 意义 0 绝 对 式 编码器 此处 以 0补 位 1 TTL方 波 信号 2 HTL方 波 信号 3 正弦波 电 流 信号 第一 位 代 号 4 正弦波 电 压 信号 0 增量 式 编码器 此处 以 0补 位 1 并 行 信号 2 同 步串 行 信号 第二 位 代 号 3 异步串 行 信号 5.2.6 电路输出型式 电 路 输 出型 式 的 代 号 及 表 示 意义 见 表 5。表 5 电路输出型式的代号及表示意义 代 号 表 示 意义 E 电 压 输 出 F 互补 输 出 L 长 线驱动 器 输 出 C 集 电 极开路 输 出 5.2.7 电源电压 DC（V）5.2.7.1 电 源 电 压 用 固 定电 压 或 连续 电 压 的 数值表 示，一般 由 2位 阿拉伯数字表 示，其 单位 为 伏 特（V）。5.2.7.2 固 定电 压 有 效 位不 足 两 位 时，高 位以“0”补 位。DB22/T 1950 2013 4 5.2.7.3 连续 电 压 的 高低 电 压 值 之间 用“”连接。6 型号示例 光电编码器型号示例 见附录 A。DB22/T 1950 2013 5 A A 附 录 A（资料性附录）型号示例 A.1 增量式编码器 示例 1：BZB1024C10E05表 示 增量 式、半空心轴、1024脉冲、插座 输 出、TTL方 波、电 压 输 出、电 源 电 压 为 5V的编码器。示例 2：BZK4096D20F5 26表 示 增量 式、空心轴、4096脉冲、电 缆 输 出、HTL方 波、互补 输 出、电 源 电 压 为 5 26V的编码器。A.2 绝对式编码器 示例 1：BJS17D01E8 30表 示 绝 对 式、实心轴、17位、电 缆 输 出、并 行 信号、电 压 输 出、电 源 电 压 为 8 30V的编码器。示例 2：BJK19C02L05表 示 绝 对 式、空心轴、19位、插座 输 出、同 步串 行 信号、长 线驱动 器 输 出、电 源 电 压 为 5V的编码器。A.3 增量绝对混合式编码器 示例 1：BHS1024/15D11E05表 示 增量绝 对 混 合式、实心轴、1024脉冲/15位、电 缆 输 出、TTL方 波、并 行 信号、电 压 输 出、电 源 电 压 为 5V的编码器。示例 2：BHK2048/17C22L12表 示 增量绝 对 混 合式、空心轴、2048脉冲/17位、插座 输 出、HTL方 波、同 步串 行 信号、长 线驱 动 器 输 出、电 源 电 压 为 12V的编码器。_
