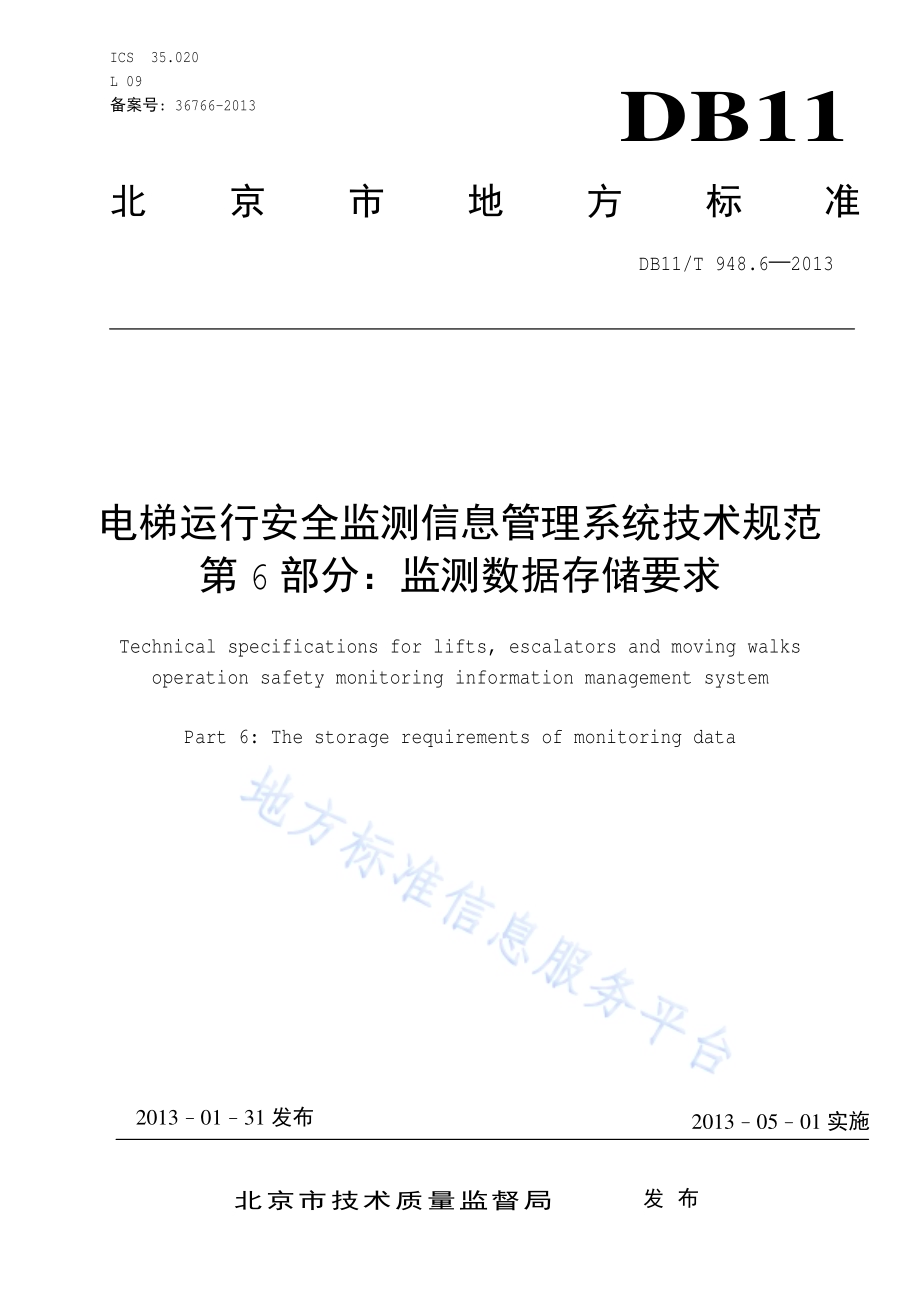

ICS 35.020 L 09 备案号:36766-2013 DB11 北京市地方标准 DB11/T 948.6 2013 电梯运行安全监测信息管理系统技术规范 第 6部分：监测数据存储要求 Technical specifications for lifts,escalators and moving walks operation safety monitoring information management system Part 6:The storage requirements of monitoring data 2013-01-31发布 2013-05-01实施 北京市技术质量监督局 发布 DB11/T 948.6 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 缩略语.2 5 系统数据存储架构.2 6 数据汇聚层存储节点具体要求.3 6.1 基本功能要求.3 6.2 存储数据种类.3 6.3 数据存储要求.3 6.4 数据备份与恢复要求.3 6.5 设备容错与冗余要求.3 6.6 QoS服务要求.3 6.7 设备存放环境要求.3 7 应用层存储节点具体要求.3 7.1 基本功能要求.3 7.2 存储数据种类.3 7.3 数据存储要求.3 7.4 数据备份与恢复要求.4 7.5 设备冗余与容错要求.4 7.6 QoS服务要求.4 7.7 设备存放环境要求.4 DB11/T 948.6 2013 II 前 言 DB11/T 948电梯运行安全监测信息管理系统技术规范分为以下几个部分：第 1部分：系统总体结构；第 2部分：电梯基础信息与数据格式；第 3部分：采集设备编码规则；第 4部分：采集设备和平台的通信 协议 与数据格式；第 5部分：传输网络 要求；第 6部分：监测数据存储要求；第 7部分：图像子 系统技术要求；第 8部分：采集设备技术要求；第 9部分：电梯运行数据格式与 输出 要求；第 10部分：采集设备安 装验收 规范；第 11部分：平台技术要求；第 12部分：系统信息安全规范；第 13部分：平台 维护 要求。本部分为 DB11/T 948的第 6部分。本部分 由北京市质量 技术监 督局提出。本部分 由北京市质量 技术监 督局归口。本部分 由北京市质量 技术监 督局组织实施。本部分 主 要 起草单位：北京市质量 技术监 督局、北京邮 电 大学、北京市标准化研究所。本部分 主 要 起草人：李宁、邓中亮、水土、林 文 亮、李亮华、宋国建、邢磊、杨毅、李勇、陈凌、陈辉。DB11/T 948.6 2013 1 电梯运行安全监测信息管理系统技术规范 第 6部分：监测数据存储要求 1 范围 本部分规定 了 电梯运行安全监测信息管理系统 中 监测数据的存储要求。本部分 适 用 于 电梯运行安全监测信息管理系统的设 计、实施、验收 和 维护。2 规范性引用文件 下 列 文件 对于 本文件的应用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所有 的 修改单）适 用 于 本文件。DB11/T 948.12 电梯运行安全监测信息管理系统技术规范 第 12部分：系统信息安全规范 GB/T 20271-2006 信息安全技术 信息系统通用安全技术要求 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 数据汇聚层存储节点 data aggregation layer storage node 用 于 存储 来 自 电梯数据采集 端 数据的 物 理 空间，为应用层 提 供原始 数据，在地 理 上 具 有 分 布 式的 特点。3.2 应用层存储节点 data application layer storage node 用 于 存储 根 据系统的应用 需 求 所 产生 数据的 物 理 空间。4 缩略语 下 列 缩略语 适 用 于 本部分。QoS 服务 质量（Quality of Service）5 系统数据存储架构 系统数据存储架构分为数据汇聚层和应用层，分 别 包 含 数据汇聚层存储节点和应用层存储节点，如图 1所 示。DB11/T 948.6 2013 2 数据汇聚层 存储节点 1电梯数据采集 端 电梯数据采集 端 电梯数据采集 端电梯数据采集 端数据汇聚层存储节点 K应用层存储节点 1应用层存储节点 k应用层数据汇聚层 图 1 数据存储架构 图 6 数据汇聚层存储节点具体要求 6.1 基本功能要求 数据汇聚层存储节点的基本功能应 包括 数据存储、数据备份与恢复、数据管理、存储设备管理。6.2 存储数据种类 数据汇聚层存储节点 中所 存储的监测数据应 包括 电梯 故障 数据、电梯运行统 计 数据和 按需调 用的运行 状态历史 文件。6.3 数据存储要求 6.3.1 存储时间要求 存储 时间 要求 如 下：-电梯 故障 数据应 永久保 存；-电梯运行统 计 数据应 保 存 到 电梯 注 销 为 止；-按需调 用的运行 状态历史 文件存储 时间 应 不 低 于 1年。6.3.2 可靠性要求 应 保证 数据的 完整 性，在 存 取时 应 无 数据 丢失情况发生。6.4 数据备份与恢复要求 本存储节点的数据备份与恢复应 符合 本系 列标准 第 12部分 DB11/T 948.12的 相关 要求。6.5 设备容错与冗余要求 DB11/T 948.6 2013 3 根 据 实 际情况及业 务 需 求，宜 对 存储设备 进 行冗余设 计。6.6 QoS服务要求 存储系统应 提 供 QoS服务。对不 同 应用平台应 提 供相 应的 差别 服务，例如:带宽、数据 调 用 优先级、存储 空间 分 配等。6.7 设备存放环 境 要求 设备存放环境应 符合 GB/T 20271-2006中 4.1.1.1的规定。7 应用层存储节点具体要求 7.1 基本功能要求 数据应用层存储节点的基本功能应为：数据存储、数据备份与恢复、数据管理、存储设备管理。7.2 存储数据种类 应用层存储节点 中所 存储的监测数据应 包括 电梯基础信息，电梯 维 保 信息，电梯 故障 数据和 各 类监测数据的统 计 分 析 结 果。7.3 数据存储要求 7.3.1 存储时间要求 各 类数据存储 时间 要求 如 下：电梯基础信息应 永久保 存；电梯 维 保 信息应 保 存 到 电梯 注 销 为 止；电梯 故障 数据和 各 类监测数据的统 计 分 析 结 果 应 不 低 于 5年。7.3.2 可靠性要求 应 保证 数据的 完整 性，在 存 取时 应 无 数据 丢失情况发生。7.4 数据备份与恢复要求 数据备份与恢复应 符合 本系 列标准 第 12部分 DB11/T 948.12的 相关 要求。7.5 设备冗余与容错要求 根 据 实 际情况及业 务 需 求，宜 对 存储设备 进 行冗余设 计。7.6 QoS服务要求 存储系统应 提 供 QOS服务。对不 同 应用平台应 提 供相 应的 差别 服务，例如:带宽、数据 调 用 优先级、存储 空间 分 配等。7.7 设备存放环 境 要求 设备存放环境应 符合 GB/T 20271-2006中 4.1.1.1的规定。_
