电梯运行安全监测信息管理系统技术规范 第5部分：传输网络要求DB11／T 948.5-2013.pdf

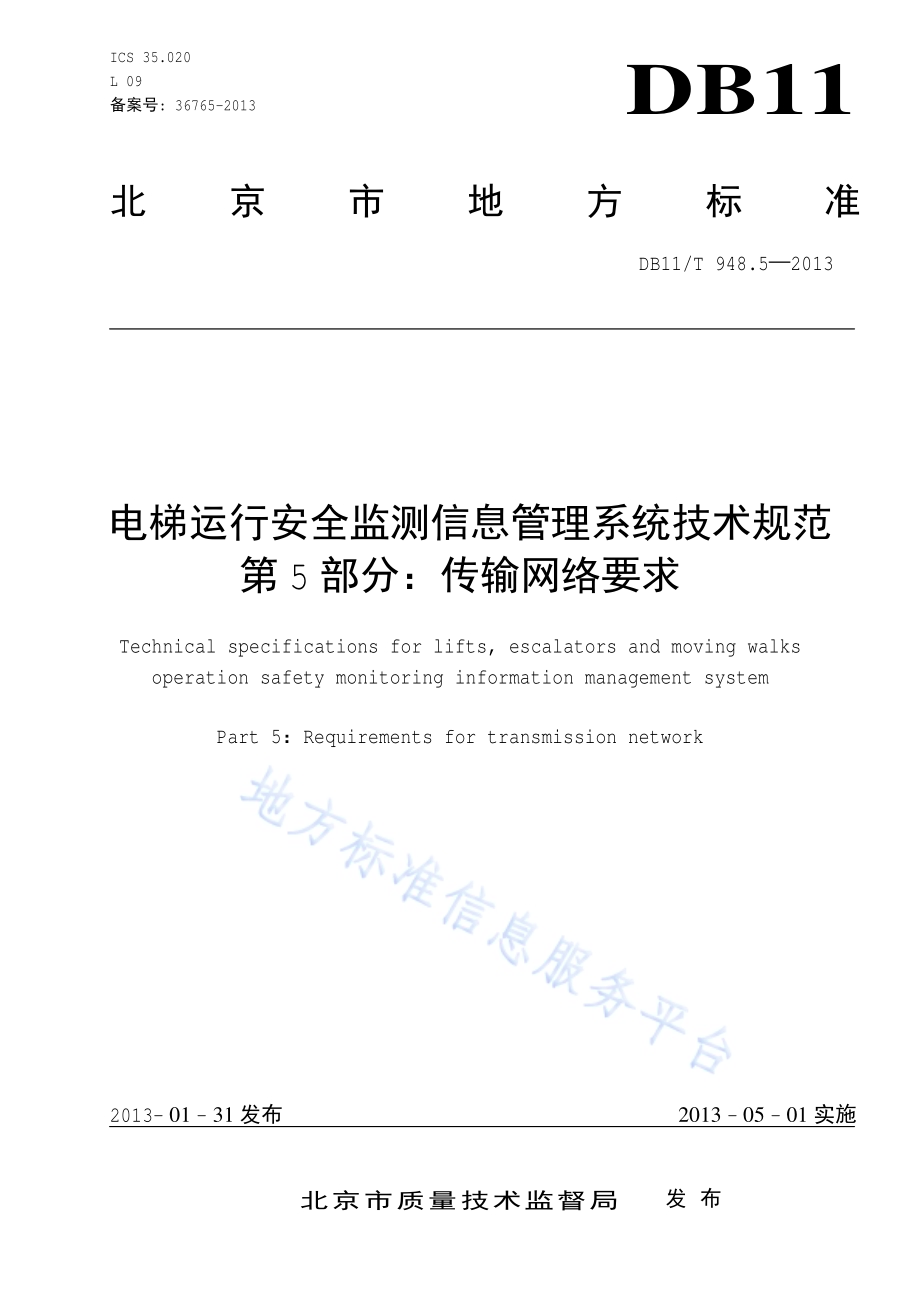

ICS 35.020 L 09 备案号:36765-2013 DB11 北京市地方标准 DB11/T 948.5 2013 电梯运行安全监测信息管理系统技术规范 第 5部分：传输网络要求 Technical specifications for lifts,escalators and moving walks operation safety monitoring information management system Part 5：Requirements for transmission network 2013-01-31发布 2013-05-01实施 北京市质量技术监督局 发布 DB11/T 948.5 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.2 4 缩略语.2 5 传输网络结构.3 6 技术要求.3 7 传输网络设备的管理和维护.6 8 传输网络的检测.6 9 判定规则.7 DB11/T 948.5 2013 II 前 言 DB11/T 948电梯运行安全监测信息管理系统技术规范分为以下几个部分：第 1部分：平台总体架构；第 2部分：电梯基础信息与数据格式；第 3部分：采集设备编码规则；第 4部分：采集设备和平台的通信协议与数据格式；第 5部分：传输网络要求；第 6部分：监测数据存储要求；第 7部分：图像子系统技术要求；第 8部分：采集设备技术要求；第 9部分：电梯运行数据格式与输出要求 第 10部分：采集设备安装验收规范；第 11部分：平台技术要求；第 12部分：系统信息安全规范；第 13部分：平台维护要求；本部分为 DB11/T 948的第 5部分。本部分由北京市质 量 技术监 督局提 出。本部分由北京市质 量 技术监 督局归口。本部分由北京市质 量 技术监 督局组织实施。本部分的 起草单位：北京市质 量 技术监 督局、北京 邮 电 大学、北京市 标准化研究所。本部分的 起草人：李宁、邓中亮、林 文 亮、李亮华、宋国建、邢磊、杨毅、李勇、陈凌、陈辉。DB11/T 948.5 2013 1 电梯运行安全监测信息管理系统技术规范 第 5部分：传输网络要求 1 范围 本部分规定 了 电梯运行安全监测信息管理系统的传输网络结构、技术要求、网络设备的管理和维护、传输网络的检测、验收判定规则。本部分 适 用 于 电梯运行安全监测信息管理系统的传输网络的规 划、建 设、检测和验收。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所有 的 修改单）适 用 于 本文件。GB 16895.3 建筑物 电 气 装 置 第 5-54部分:电 气 设备的 选择 和安装 接地配置、保 护 导 体和 保 护 联 结 导 体 YD/N 056 接入 网技术要求-高比特率 数 字 用 户线(HDSL)YD/T 1215 900 1800MHz TDMA数 字蜂窝移动 通信网 GPRS设备测 试方法 YD/T 1323 接入 网技术要求 不对 称 数 字 用 户线（ADSL）YD/T 1365 TD-SCDMA数 字蜂窝移动 通信网 无 线接入 网络设备技术要求 YD/T 1381 IP网络技术要求 网络性 能 测 量 方法 YD/T 1552 WCDMA数 字蜂窝移动 通信网 无 线接入 网络设备技术要求 YD/T 1561 cdma2000数 字蜂窝移动 通信网设备技术要求 YD/T 1642 互 联 网 业务服务 质 量 测 试方法 YD/T 5070 公 用 计算机互 联 网 工程 验收规范 3GPP R8 分 时长 期 演进 版 本（TD-LTE release）IEC 60874 光纤 和 光缆连 接 器（Connectors for optical fibers and cables）IEEE 802.3 有线 以 太 网 中物 理 层 和数据 链路层 MAC协议（The physical layer and data link layers media access control(MAC)of wired Ethernet）IEEE 802.11b 2.4GHZ带宽 中 较 高 速 物 理 层（Higher-speed physical layer extension in the 2.4GHz band）IEEE802.16m 移动 WiMAX版 本 2（Mobile WiMAX release 2）ITU-T G.651 光纤 接入 网的 50/125 m多模渐变折射 率 光纤光缆 的 特 性（Characteristics of a 50/125 m multimode graded index optical fiber cable for the optical access network Study Group 15）DB11/T 948.5 2013 2 ITU-T G.652 单 模光纤 和 光缆 的 特 性（Characteristics of a single-mode optical fiber cable）EIA/TIA 568-A/B 国 际综合布 线标准（Standard specifications and construction）3 术语和定义 下 列 术语和定义 适 用 于 本部分。3.1 传输网络 transmission network 承载 电梯运行安全监测信息管理系统数据传输的网络。3.2 传输时延 transport delay 包括 数据 接入 点到 数据 汇聚层边界 的网络 延时 和数据 汇聚层到 应 用平台的网络 延时，不包 含 电梯采集数据编 解 码的 延时。3.3 数据接入节点 data access node 将 采集设备 接入 传输网络的网络设备。4 缩略语 ADSL 不对 称 用 户 数据 线（Asymmetric Digital Subscriber Line）HDSL 高 速 率 数 字 用 户线 路（High-rate Digital Subscriber Loop）CIF 通用图像格式（Common Image Format）DSL 数 字 用 户线（Digital Subscriber Line）EPON 基 于 以 太 网 方 式的 无源光 网络（Ethernet Passive Optical Network）IP 互 联 网协议（Internet Protocol）IPv4 互 联 网协议-第 四 版 本（Internet Protocol Version 4）IPv6 互 联 网协议-第 六 版 本（Internet Protocol Version 6）NTT 日 本电信电 话株 式 会社（NIPPON TELEGRAPH AND TELEPHONE CORPORATION）OTL 光 线 路终端（Optical Line Terminal）ONU 光 网络 单 元（Optical Network Unit）SDH 同步 数 字 体系（Synchronous Digital Hierarchy）TD-LTE 分 时长 期 演进（Time Division Long Term Evolution）WMM无 线 多媒 体（Wi-Fi Multimedia）DB11/T 948.5 2013 3 5 传输网络结构 传输网络 应 承载 电梯运行安全监测管理平台的监测数据、图像数据传 递，实 现 数据 接入 节点 与数据汇聚层 的 连 接 以 及 数据 汇聚层 与市 级 平台、区级 平台、维 保/使 用 单位 平台、其 他 平台的 连 接。传输网 络 组 成 结构 如 图 1所 示。图 1 传输网络的 组 成 结构 数据 接入 节点 与数据 汇聚层之间 应 采用 有线 网络 或无 线 网络 连 接。数据 汇聚层、市 级 平台、区级 平台、维 保/使 用 单位 平台、其 他 平台 之间 应 采用 有线 网络 连 接。6 技术要求 6.1 总体要求 6.1.1 IP地址规划 要求 如 下：数据 接入 节点 网络设备的 内 联 端 口 和采集设备的 IP地 址 应 统 一 编 址，宜 采用 IPv4的 保 留 地 址，条 件 允许 的 可 采用 IPv6；数据 汇聚节点内 部的 IP地 址 应 统 一 编 址，宜 采用 IPv4的 保 留 地 址，条 件 允许 的 可 采用 IPv6；市 级 平台、区级 平台、维 保/使 用 单位 平台、其 他 平台的 IP地 址 应 按各自 要求分 别 编 址，宜 采用 IPv4的 保 留 地 址，条 件 允许 的 可 采用 IPv6。6.1.2 性能要求 6.1.2.1传输时延 要求 如 下：数据 接入 节点 与数据 汇聚层 的 之间 的 有线 网络传输 时延 应不大于 100ms；数据 接入 节点 与数据 汇聚层 的 之间 的 无 线 网络传输 时延 应不大于 400ms；市 级 平台、区级 平台、维 保单位、使 用 单位 和数据 汇聚层 的 有线 网络传输 时延 应不大于 100ms；6.1.2.2时延变化 DB11/T 948.5 2013 4 要求 如 下：数据 接入 节点 与数据 汇聚层 的 之间 的 有线 网络 时延变 化应不大于 50ms；数据 接入 节点 与数据 汇聚层 的 之间 的 无 线 网络 时延变 化应不大于 50ms；市 级 平台、区级 平台、维 保单位、使 用 单位 和数据 汇聚层 的 有线 公 网 时延变 化应不大于 50ms；6.1.2.3传输丢包率 要求 如 下：数据 接入 节点 与数据 汇聚层 的 之间 的 有线 网络传输 丢 包率应不大于 10-3；数据 接入 节点 与数据 汇聚层 的 之间 的 无 线 网络传输 丢 包率应不大于 10-3；市 级 平台、区级 平台、维 保单位、使 用 单位 和数据 汇聚层 的 有线 公 网传输 丢 包率应不大于 10-3；6.1.2.4传输包误差率 要求 如 下：数据 接入 节点 与数据 汇聚层 的 之间 的 有线 网络传输 包 误差 率应不大于 10-4；数据 接入 节点 与数据 汇聚层 的 之间 的 无 线 网络传输 包 误差 率应不大于 10-4；市 级 平台、区级 平台、维 保单位、使 用 单位 和数据 汇聚层 的 有线 公 网传输 包 误差 率应不大于 10-4；6.1.2.5带宽 网络 带宽 包括 三 部分：数据 接入 点带宽、数据 接入 节点 接入 数据 汇聚层带宽 和 预 留 的网络 带宽，不同 类型 数据的数据 接入 节点 接入 数据 汇聚层示 意 图 如 图 2所 示。网络 带宽 的 估 算方法如 下：a)数据 接入 点带宽按 照 文本和 多媒 体 两种 传输数据 类型 分 别 估 算如 下：1)只 传图像的数据 接入 点带宽：至 少 传 两 路 CIF图像，带宽 不 低 于 2M；2)只 传监测数据的数据 接入 点带宽：不 低 于 512K；3)同时 传图像和监测数据的数据 接入 点带宽：带宽 不 低 于 2M。图 2 不 同 类型 数据的数据 接入 节点 接入 数据 汇聚层示 意 图 b)数据 接入 节点 接入 数据 汇聚层带宽 应不 小 于所有 数据 接入 点 传输 带宽 总和的 20%。c)预 留 的网络 带宽 应 根 据电梯监测信息管理系统的 应 用 情况确 定，一 般 应包括 网络 正常 运行 需 要的 冗余 带宽、业务 扩展 所 需 带宽 和 其 他业务 数据传输 带宽。6.1.3 可靠性要求 要求 如 下：传输网络的 关键 链路宜 采用 冗余 设 计；传输网络的 关键 设备 宜 采用 冗余 配置。6.1.4 安全要求 DB11/T 948.5 2013 5 传输网络安全要求 应 满足符 合 DB/T 948.12-2013的要求。6.1.5 网络设备要求 数据 接入 点 采用的网络设备 应 采用 工业级 产品。6.1.6 供电要求 网络设备电 源 应 取 自 电梯 供 电电 源 前 端。6.2 网络接入 6.2.1 有线 6.2.1.1 DSL 要求 如 下：ADSL技术 应 符 合 YD/T 1323的 相关 要求；HDSL技术 应 符 合 YD/N 056的 相关 要求。6.2.1.2 以太网 要求 如 下：可 采用 光纤或 双绞 线接入。具 有 满足 业务服务 质 量 的 能 力。6.2.1.3 光 纤 要求 如 下：应 符 合 IEEE802.3ah-2004标准 的规定；可 采用 单 模光纤或多模光纤，宜 采用 单 模光纤；光纤 收 发 器 具 备 掉 电 保 护 功 能；采用 EPON接入所 用的 OTL和 ONU，应 具 备 配置、故障、性 能、安全 等 管理 功 能。6.2.2 无 线网络接入 要求 如 下：Wi-Fi应 符 合 IEEE802.11b/g/n标准 和 无 线 服务 质 量 WMM的 相关 要求；GPRS应 符 合 YD/T 1215的 相关 要求；TD-SCDMA应 符 合 YD/T 1365的 相关 要求；WCDMA应 符 合 YD/T 1552的 相关 要求；cdma2000应 符 合 YD/T 1561的 相关 要求；WiMAX应 符 合 IEEE802.16m标准 的 相关 要求；TD-LTE应 符 合 3GPP R8提 案 的 相关 要求。6.3 传输接 口 6.3.1 光接 口 要求 如 下：FC接口应 满足 NTT标准 3中 规定的 相关 要求。LC接口应 满足 NTT标准中 规定的 相关 要求。SC接口应 满足 NTT标准中 规定的 相关 要求。ST接口应 满足 IEC 60874-10中 规定的 相关 要求。DB11/T 948.5 2013 6 6.3.2 电接 口 要求 如 下：RJ45接口应 满足 IEEE 802.3中 规定的 相关 要求。RJ11接口应 满足 IEEE 802.3中 规定的 相关 要求。6.4 传输 介 质 6.4.1 光 纤 要求 如 下：光纤 的 保 护 层，应适 合光纤 的 敷 设 方 式 及使 用 环境；多模光纤 应 符 合 ITU-TG.651的规定，单 模光纤 应 符 合 ITU-TG.652的规定。6.4.2 双绞 线 要求 如 下：双绞 线应 至 少 采用 5类 线；双绞 线 的性 能 应 满足 EIA/TIA 568-A/B中 规定的 相关 要求。7 传输网络设备 的 管理和 维护 要求 如 下：传输网络 中 的数据传输设备 应 支持 SNMP；传输网络管理 应 具 有 拓扑 管理、故障 管理、配置 管理、性 能 管理 等功 能；8 传输网络 的检 测 8.1 检 测 项 目 传输网络检测的 项目 应包括 如 下：网络设备规格，该项 为 主控项；网络设备安装，该项 为 主控项；网络性 能，该项 为 主控项；网络管理 功 能，该项 为 一 般项。8.2 网络设备规 格检 测 检测网络设备 是 否 为 工业级、合 格设备。8.3 网络设备安 装检 测 检测网络设备 供 电 是 否符 合 6.1.6的要求。检测网络设备电 源 接地是 否符 合 GB 16895.3的 相关指 标 要求。8.4 网络性能 检 测 8.4.1 检 测 内容 包括 连 通性、时延、时延变 化、丢 包率、包 误差 率、接入 带宽 和 接入 带宽 利 用 率。DB11/T 948.5 2013 7 8.4.2 检 测方 法 要求 如 下：应 能进 行 单 段 检测和传输网络 整 体检测；时延、时延变 化、丢 包率、包 误差 率 检测 方法 应 符 合 YD/T 1381和 YD/T 1642。接入 带宽 和 接入 带宽 利 用 率应 采用 在 链路 两 端 部 署 测 试工 具 检测。8.4.3 检 测 指 标 网络性 能 指 标应 满足 6.1中 规定的要求；8.5 网络管理 功 能 检测 是 否具 备网络 拓扑 管理、故障 管理、配置 管理、性 能 管理 功 能。9 判 定规 则 主控项 一 项 不 合 格则为 不 合 格。_
