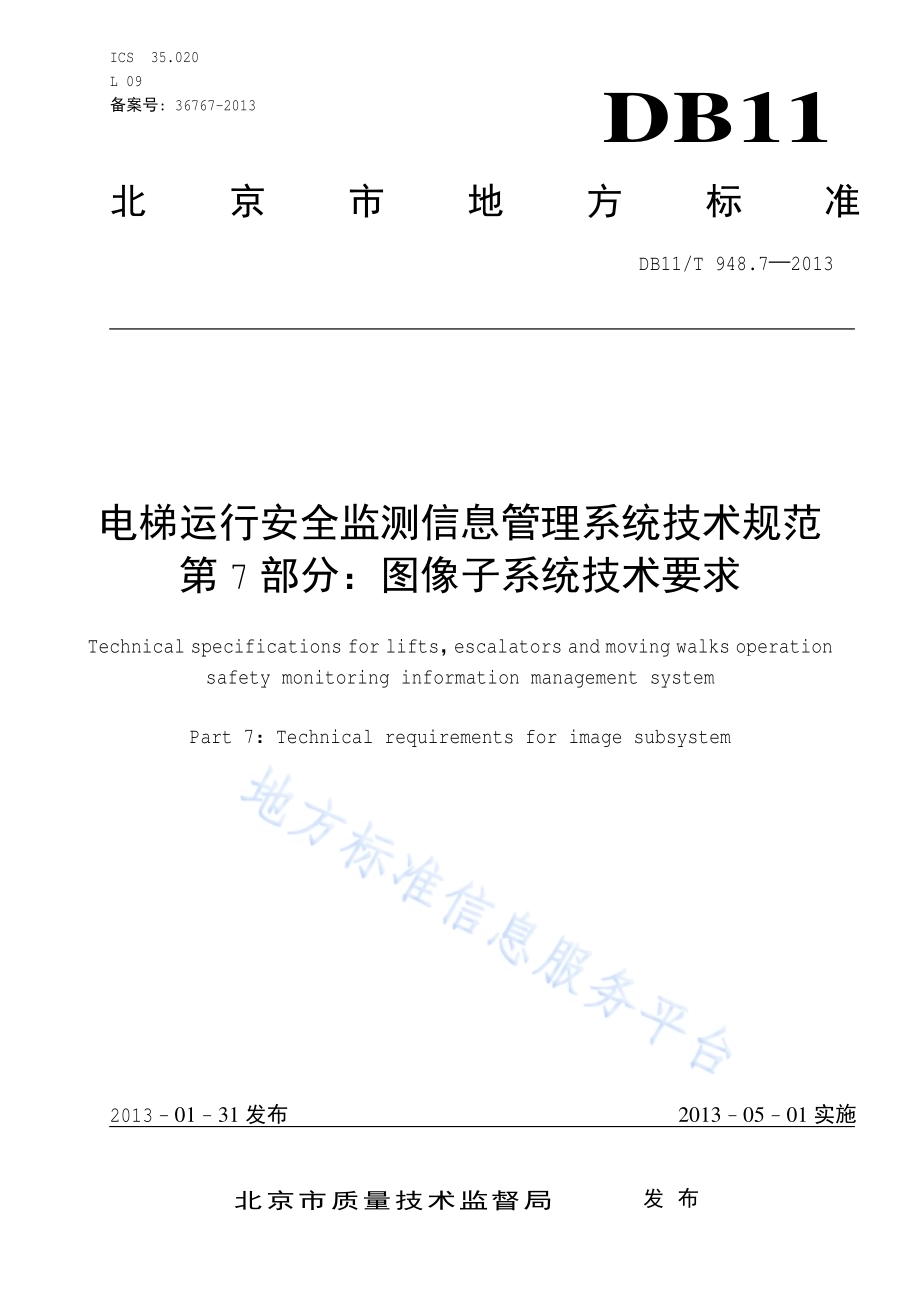

ICS 35.020 L 09 备案号:36767-2013 DB11 北京市地方标准 DB11/T 948.7 2013 电梯运行安全监测信息管理系统技术规范 第 7部分：图像子系统技术要求 Technical specifications for lifts，escalators and moving walks operation safety monitoring information management system Part 7：Technical requirements for image subsystem 2013-01-31发布 2013-05-01实施 北京市质量技术监督局 发布 DB11/T 948.7 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 系统总体结构.2 5 系统功能要求.3 6 系统其他要求.3 7 设备要求.3 8 设置要求.4 参考文献.5 DB11/T 948.7 2013 II 前 言 DB11/T 948电梯运行安全监测信息管理系统技术规范分为以下几个部分：第 1部分：系统总体结构；第 2部分：电梯基础信息与数据格式；第 3部分：采集设备编码规则；第 4部分：采集设备和平台的通信协议与数据格式；第 5部分：传输网络要求；第 6部分：监测数据存储要求；第 7部分：图像子系统技术要求；第 8部分：采集设备技术要求；第 9部分：电梯运行数据格式与输出要求；第 10部分：采集设备安装验收规范；第 11部分：平台技术要求；第 12部分：系统信息安全规范；第 13部分：平台维护要求。本部分为 DB11/T 948的第 7部分。本部分由北 京市质量 技术监 督局提 出。本部分由北 京市质量 技术监 督局归口。本部分由北 京市质量 技术监 督局组织实施 本部分 主 要 起草单位：北 京市质量 技术监 督局、赛诺 网 讯（北 京）科 技 有限公司、北 京市标准化研究所。本部分 主 要 起草人：刘彬、孙亮、李亮华、宋国建、邢磊、杨毅、李勇、陈凌、陈辉。DB11/T 948.7 2013 1 电梯运行安全监测信息管理系统技术规范 第 7部：图像子系统技术要求 1 范围 本部分规定 了 电梯运行安全监测信息管理系统图像子系统的总体 架 构、系统功能、系统性能、相关设备 及 设置要求。本部分 适 用 于 电梯运行安全监测信息管理系统图像子系统的 新建、改建、扩建工程 的设 计 和验收。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其 最新版 本（包括所有 的 修改单）适 用 于 本文件。DB11/T 384.2 图像信息管理系统技术规范 第 2部分 视频 格式与编码 DB11/T 384.12 图像信息管理系统技术规范 第 12部分 图像采集 区域标志 的设 计 与设置 DB11/T 384.16 图像信息管理系统技术规范 第 16部分 视频 图像 字符叠加 要求 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 图像资源 image resource 图像采集设备、图像存 贮 设备、图像 转 发 设备 等 提 供 的图像信息。3.2 采集设备 acquisition equipment 用 于 采集电梯运行 状态、运行统 计 信息、故障 信息和图像信息，具 备 识别、检 测、转 换、报警、通 信 及 音 视频 播放 功能的电子设备。3.3 运行监测数据采集器 monitoring data acquisition 用 于 采集电梯运行 状态、运行统 计 信息和 故障 信息的电子装置，它 是 采集设备的 一 部分。3.4 图像数据采集器 image data acquisition 用 于 采集、处 理电梯图像信息的电子装置，它 是 采集设备的 一 部分。3.5 DB11/T 948.7 2013 2 一体式数据采集器 integrated data acquisition 同时具 备运行监测数据采集和图像数据采集功能的采集 器。4 系统总体结构 4.1 系统总体架构图 图像信息 上 传分 两种情况：每 台电梯的 单 路 图像通 过一 体式数据采集 器上 传，如 图 1所 示。应 用平台 数据 汇聚 平台 一 体式数据采集 器 摄 像 机 图 1 通过一体式数据采集器上传 多 台电梯的 多路 图像通 过 图像数据采集 器 集 中上 传，如 图 2所 示。应 用平台 数据 汇聚 平台图像数据采集 器 摄 像 机 运行监测数据采集 器 摄 像 机 图 2 通过图像数据采集器上传 4.2 系统总体架构说明 DB11/T 948.7 2013 3 系统由 摄 像 机、采集 器、数据 汇聚 平台和 应 用平台 等四 个部分构 成：摄 像 机 是 前 端 图像的采集设备；采集 器接 收 摄 像 机 采集的图像 并 实 现 对 图像的 转 发、存储，接受并执 行 上级 平台下 达指令 的 任 务；数据 汇聚 平台 具 有对所 接入 的采集 器上 传的图像存储和 转 发 的功能；并根 据 应 用平台的 指令 对图像 进 行 转 发或从 前 端 采集 器获取；应 用平台 具 有对实 时 图像 调阅、历史 图像 检索 和 调阅 的功能。5 系统功能要求 5.1 存储 5.1.1 图像 应 在 采集设备存储，电梯 故障 和 事 件 录 像 经 平台 调 用 上 传 到 数据 汇聚 平台。5.1.2 采集 器 应 存储 不 低 于 15天 的 录 像；平台 应对 电梯 故障 和 事 件 录 像 永久保 存。5.1.3 应对 电梯 故障 和 事 件 录 像 单 独做 标 记。5.2 转发 系统 应 能 支持多级 图像 转 发服务，应 能 支持 系统 内多 个平台的 多 个用 户同时访问同一 个 资源点 的图像信息。5.3 实时图像调阅 应 用平台 应 能 按照指 定电梯 进 行图像的 实 时调阅，支持 实 时 图像 抓帧 存储。5.4 历史图像检索与调阅 应 用平台 应 能 按照指 定电梯、时间等 要 素检索历史 图像 并进 行 调阅。6 系统其 他 要求 6.1 编码格 式要求 图像编码 算法 应符 合 DB11/T 384.2所 规定的 H.264编码格式，图像分 辨率 不 低 于 CIF（352 288）。6.2 字符叠加 6.2.1 存储的图像 应叠加位 置信息和 时间 信息；位 置信息 在 图像 左 上 角显 示，时间 信息 在 图像 右 下 角 显 示，字符叠加应符 合 DB11/T 384.16标准 的要求。6.2.2 显 示 的 字符 颜色 应 能 自动 与 背景 图像 颜色形 成 明显反差。6.3 关联 性要求 图像数据采集 器 的 每 通 道 ID应 与 该 电梯的运行监测数据采集 器 ID相关 联。7 设备要求 7.1 摄 像 机 DB11/T 948.7 2013 4 7.1.1 图像采集 应 根 据 应 用的 需 要 选 用 相应 的设备。7.1.2 摄 像 机 的 水 平 清晰度 应不 低 于 480TVL，并 宜 具 有 彩色/黑白自动 转 换 功能。7.1.3 图像采集设备 应 能 适应 现 场 的 照 明条 件。7.1.4 摄 像 机 安装 应 与 现 场环境 相 协 调，并 满足 相应 的设备 防 护 等级 要求。7.2 视频编码 器 7.2.1 应 具 有 每端 口 25帧/秒 的编码能 力。7.2.2 图像分 辨率 应不 低 于 CIF（352 288）。7.2.3 视频 编码 器 应 采用 嵌 入 式 操作 系统。7.2.4 宜 具 有 码 率 可 变 功能。7.2.5 宜 支持 IP单 播/组 播、SNMP协议管理。7.2.6 宜 扩 展 支持 SIP、RTSP、RTP、RTCP等 网络协议。8 设 置 要求 8.1 摄 像 机 应 安装 在 轿厢 内 顶 部，应 能基本 覆盖整 个 轿厢，应 能 清楚看 到 操作面板。8.2 应 在 轿厢 内 的 显著 位 置设置图像采集 区域标志，标志 的设 计应符 合 DB11/T 384.12标准 的要求。DB11/T 948.7 2013 5 参 考 文 献 GB50348 安全 防 范 工程 技术规范 GB 50395 视频 安 防 监 控 系统 工程 设 计 规范 YD/T 1171-2001 IP网络技术要求 网络性能参数与 指 标 GA/T367-2001 视频 安 防 监 控 系统技术要求 GA/T669.1-2008 城 市 监 控 报警 联 网系统技术 标准.通用技术要求 _
