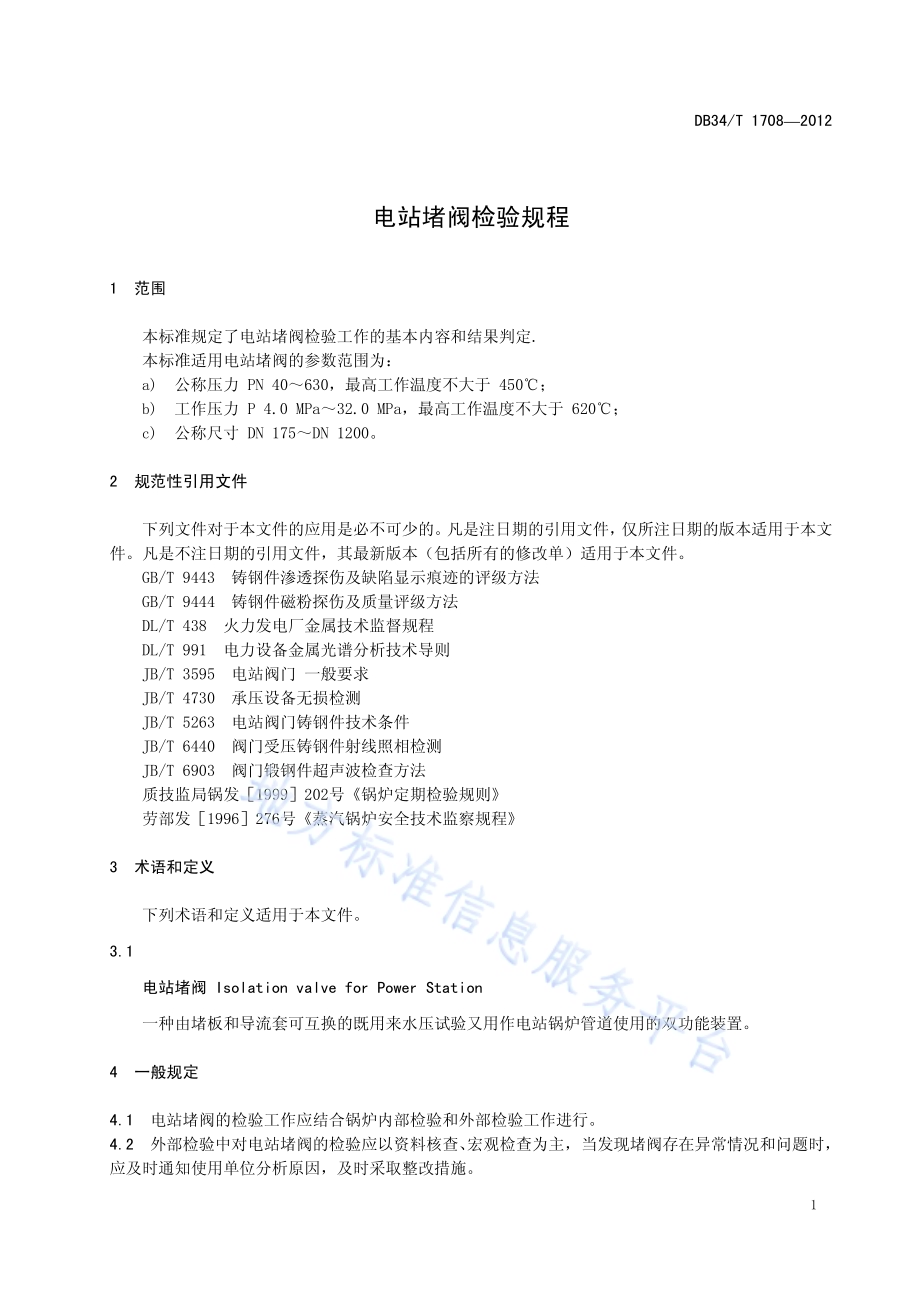

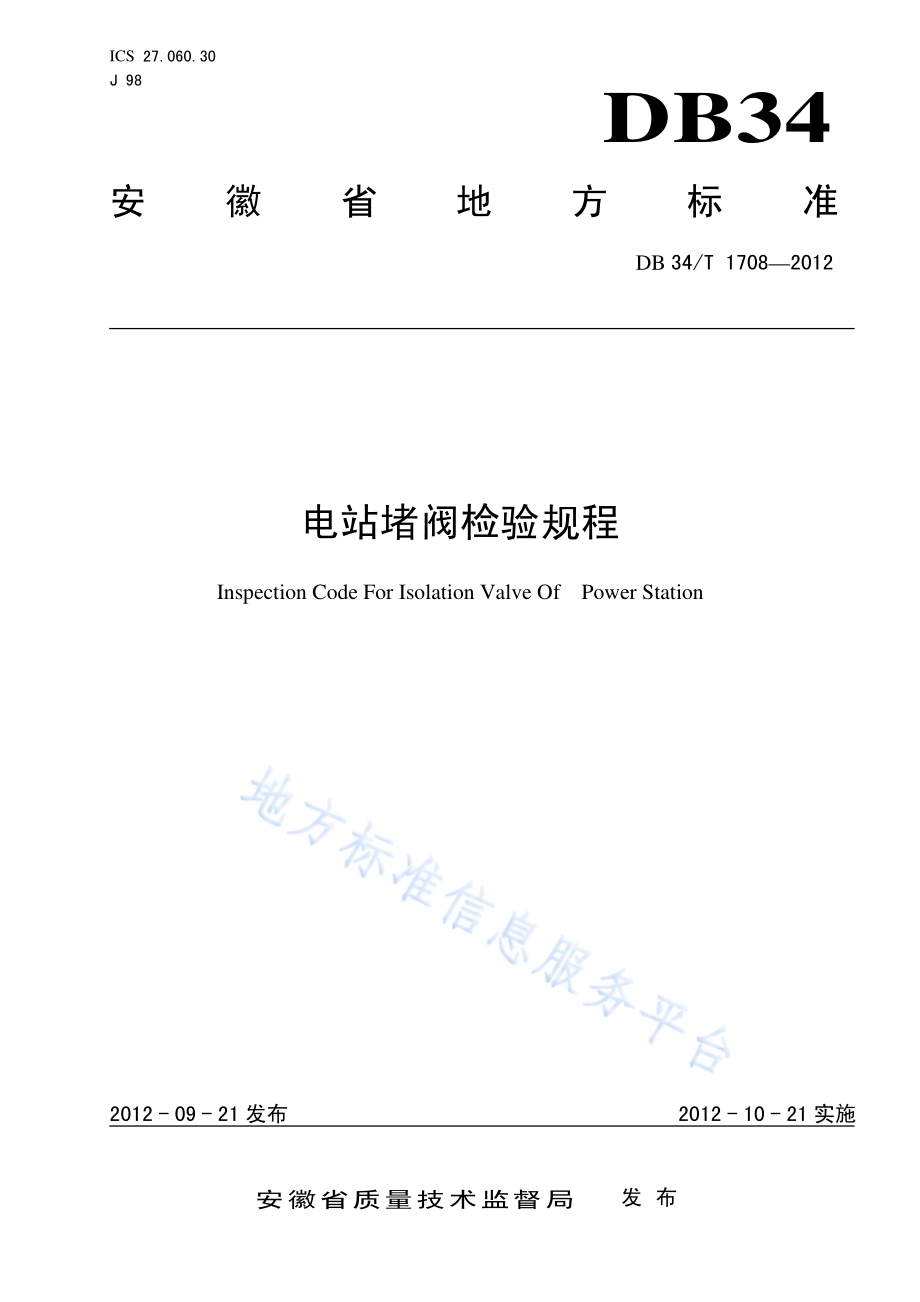

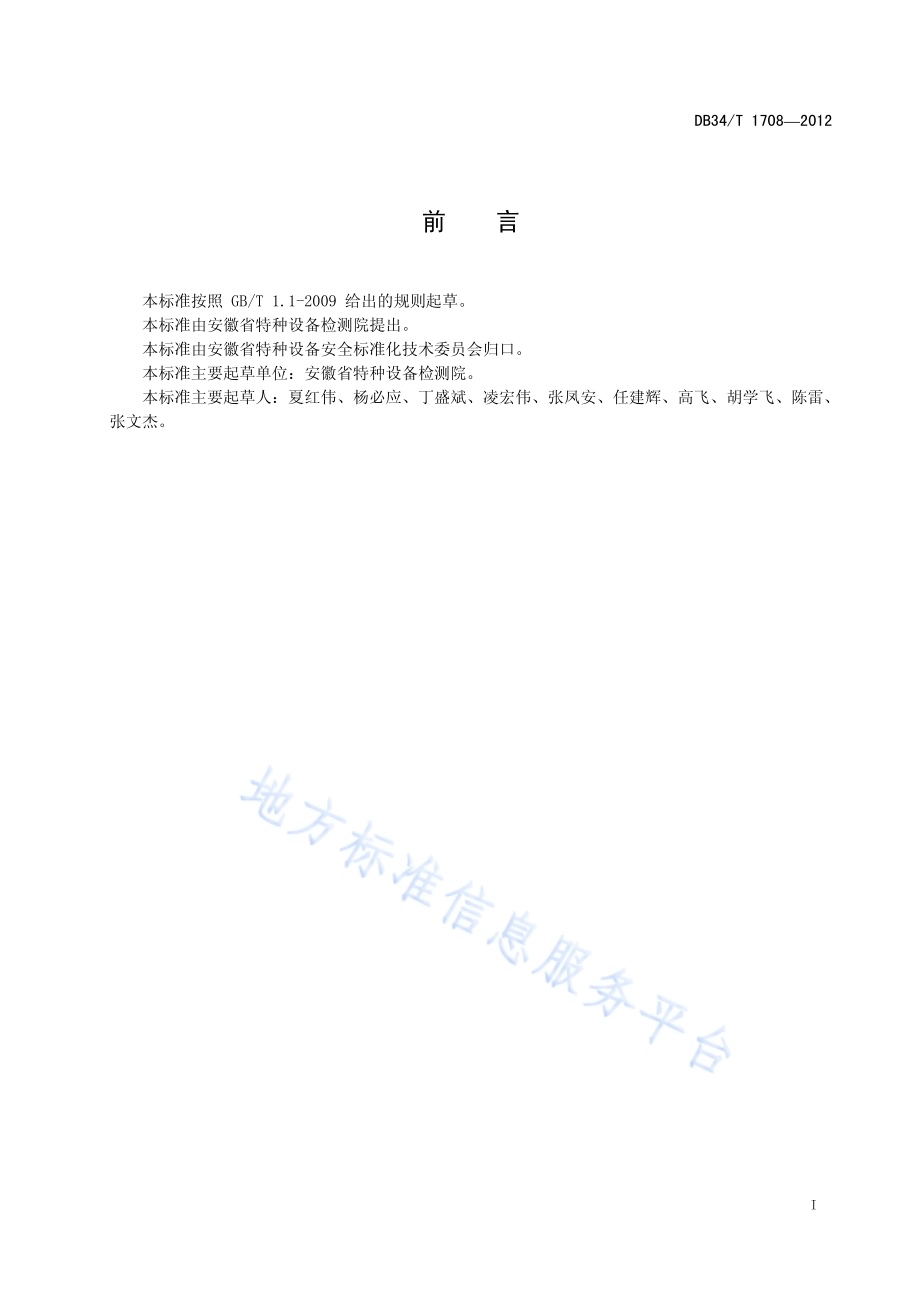

ICS 27.060.30 J 98 DB34 安徽省地方标准 DB 34/T 17082012 电站堵阀检验规程 Inspection Code For Isolation Valve Of Power Station 文稿版次选择 2012-09-21发布 2012-10-21实施安徽省质量技术监督局 发布 DB34/T 17082012 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省特种设备检测院提出。本标准由安徽省特种设备安全标准化技术委员会归口。本标准主要起草单位：安徽省特种设备检测院。本标准主要起草人：夏红伟、杨必应、丁盛斌、凌宏伟、张凤安、任建辉、高飞、胡学飞、陈雷、张文杰。DB34/T 17082012 1 电站堵阀检验规程 1 范围 本标准规定了电站堵阀检验工作的基本内容和结果判定.本标准适用电站堵阀的参数范围为：a)公称压力 PN 40630，最高工作温度不大于 450；b)工作压力 P 4.0 MPa32.0 MPa，最高工作温度不大于 620；c)公称尺寸 DN 175DN 1200。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 9443 铸钢件渗透探伤及缺陷显示痕迹的评级方法 GB/T 9444 铸钢件磁粉探伤及质量评级方法 DL/T 438 火力发电厂金属技术监督规程 DL/T 991 电力设备金属光谱分析技术导则 JB/T 3595 电站阀门 一般要求 JB/T 4730 承压设备无损检测 JB/T 5263 电站阀门铸钢件技术条件 JB/T 6440 阀门受压铸钢件射线照相检测 JB/T 6903 阀门锻钢件超声波检查方法 质技监局锅发1999202号锅炉定期检验规则 劳部发1996276号蒸汽锅炉安全技术监察规程 3 术语和定义 下列术语和定义适用于本文件。3.1 电站堵阀 Isolation valve for Power Station 一种由堵板和导流套可互换的既用来水压试验又用作电站锅炉管道使用的双功能装置。4 一般规定 4.1 电站堵阀的检验工作应结合锅炉内部检验和外部检验工作进行。4.2 外部检验中对电站堵阀的检验应以资料核查、宏观检查为主，当发现堵阀存在异常情况和问题时，应及时通知使用单位分析原因，及时采取整改措施。DB34/T 17082012 2 4.3 首次锅炉内部检验中应对过热系统、再热热段、再热冷段电站堵阀各抽检不少于 1 只，对其阀壳进行宏观检查、材质检验和无损检测，必要时进行硬度和金相组织检验。后次抽查的堵阀应为前次未检堵阀，锅炉运行至 10 万小时应对锅炉所有堵阀进行检验。5 电站堵阀检验的基本内容 5.1 资料核查 a)随电站堵阀的技术文件，包括特种设备（压力管道元件）制造许可证复印件、产品质量证明书、产品合格证、产品使用说明书、产品总图；b)电站堵阀安装及其验收资料；c)与电站堵阀有关的运行记录，事故、故障记录，超温超压记录、检修记录、修理或改造的资料等；d)上次电站堵阀的检验报告；e)检验人员认为电站堵阀检验所需要的其他资料；f)第 a）、b)项内容前次检验中核查的，可以免做。5.2 宏观检查 5.2.1 泄漏检查 堵阀及其组成件泄漏情况。5.2.2 保温层检查 保温层应无破损、脱落、失温等情况。5.2.3 振动检查 堵阀及其相连管道应无异常振动情况。5.2.4 位置与变形检查 a)安装位置与介质流向与安全技术规范和现行国家标准要求符合情况；b)堵阀与管道，堵阀与相邻设备之间应无相互碰撞及摩擦情况；c)变形情况。5.2.5 支吊架检查 a)堵阀两侧支吊架脱落、变形、腐蚀损坏或焊接接头开裂情况；b)吊杆及连接配件损坏情况；c)承载结构与支撑辅助钢结构变形情况；d)主要受力焊接接头表面裂纹情况。5.2.6 阀体检查：a)堵阀表面腐蚀情况；b)铸造阀体表面应无裂纹、气孔、毛刺和夹沙及尖锐划痕等缺陷；c)锻件阀体表面应无裂纹、折叠、锻伤、斑痕、重皮、凹陷和尖锐划伤等缺陷；d)焊缝表面应无裂纹、气孔、咬边、漏焊、焊瘤、未融合等缺陷；DB34/T 17082012 3 e)堵阀组成件应无松动现象。5.3 材质检验 5.3.1 材质检验应符合 DL/T 991 的要求。5.3.2 应查明电站堵阀材料的种类和牌号，材料不明的，采用光谱分析方法予以确定。5.4 无损检测 5.4.1 无损检测应符合 GB/T 9443、GB/T 9444、JB/T 4730.2、JB/T 6440 和 JB/T 6903 的要求。5.4.2 无损检测的基本内容：a)宏观检测中发现裂纹或可疑情况的堵阀，应在相应部位进行无损检测；b)温度、压力循环变化和振动较大的堵阀应对阀体进行无损检测；c)锻钢和铸钢堵阀应重点对阀体外表面非圆滑过渡的区域和壁厚变化较大的区域进行无损检测。5.5 电站堵阀的硬度、金相检验 应符合 DL/T 438 的规定。6 结果判定 6.1 电站堵阀存在下列问题时，应判定为不合格。a)堵阀及其组成件存在泄漏的；b)材料的种类和牌号与设计不符，不能满足使用要求的；c)存在涉及面广，无法清除干净的砂眼、夹渣、气孔、疏松、贯穿性裂纹等缺陷；d)缺陷所在部位无法补焊、补焊后不能保证质量或不能采取有效的检查手段的；e)阀体材质劣化不能满足使用要求的。6.2 检验中发现 5.2.6 b)、c)、d)中所列缺陷时，应完全清除。当清除处的实际壁厚小于最小壁厚时，经使用单位和制造单位同意后，按 JB/T 3595 相关规定处理。7 记录和报告的格式及内容 7.1 现场检验必须填写详细的检验记录，检验记录必须对报告有充分的支持，且记录的内容不少于报告的内容。7.2 记录及报告一般应包括以下内容：a)检验情况综述；b)资料审核内容；c)宏观检验、无损检测、材质分析、硬度、金相检验等相关记录及报告；d)电站堵阀检验结论。_
