电力管道建设技术规范DB11／T 963-2013.pdf

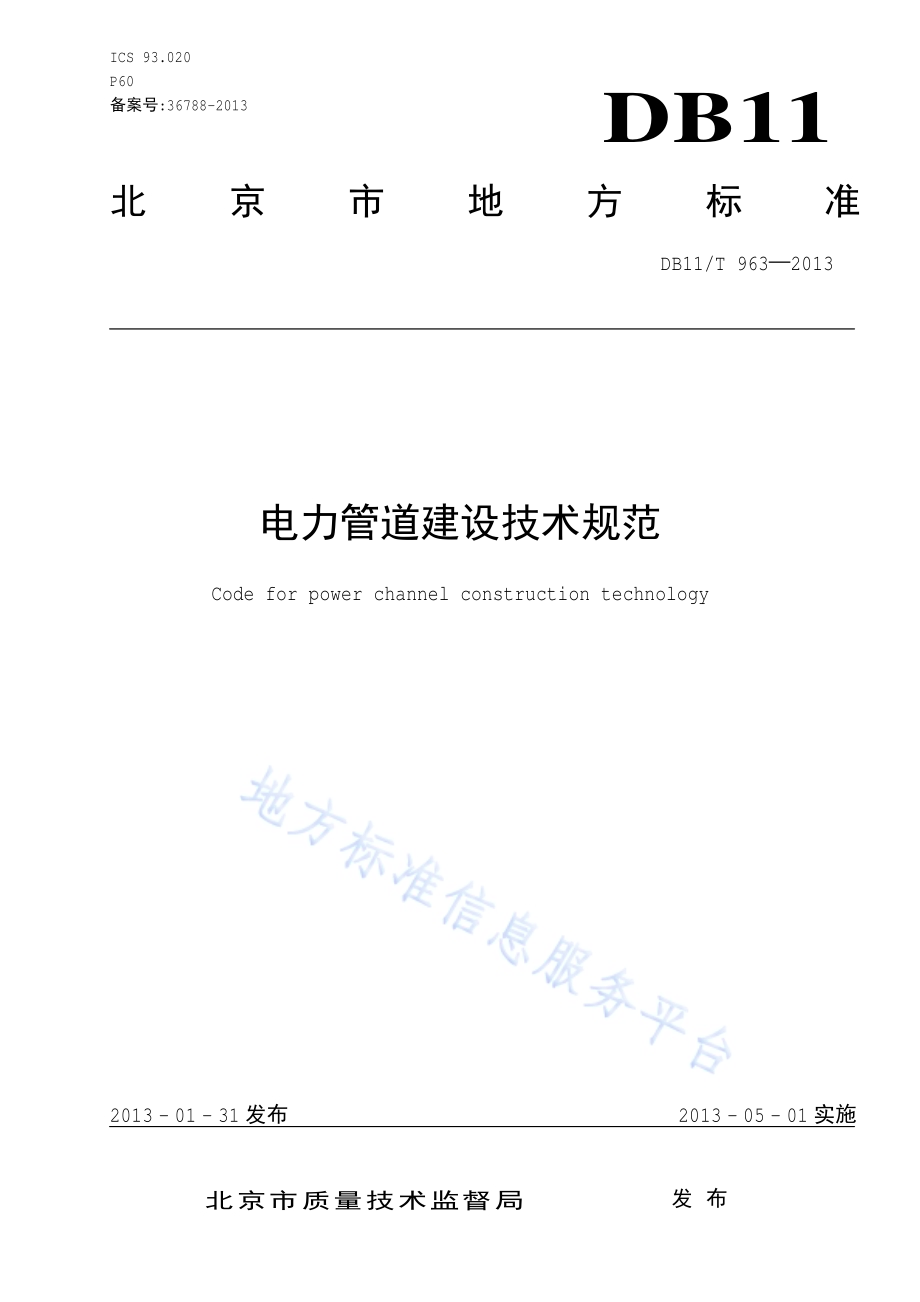

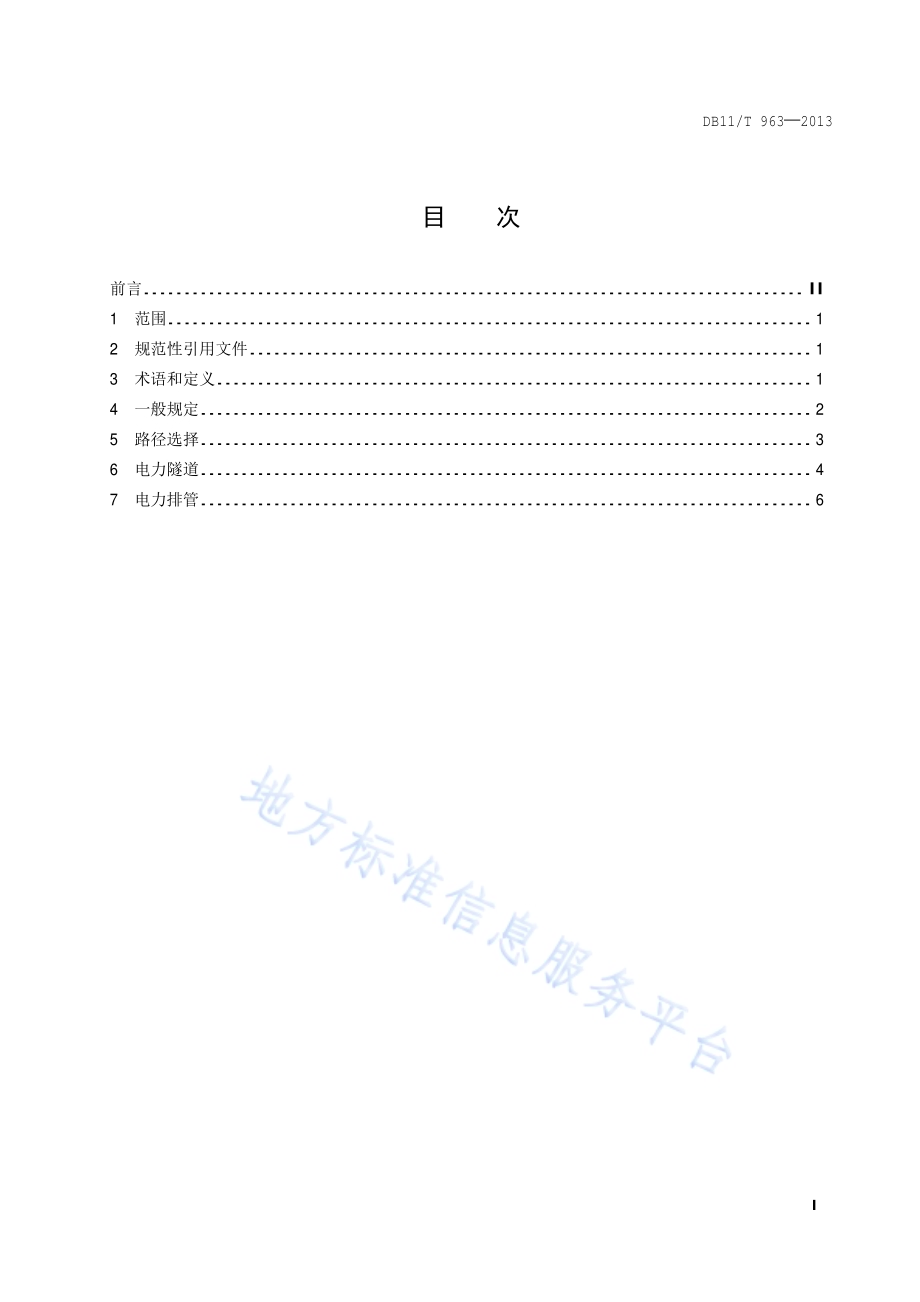

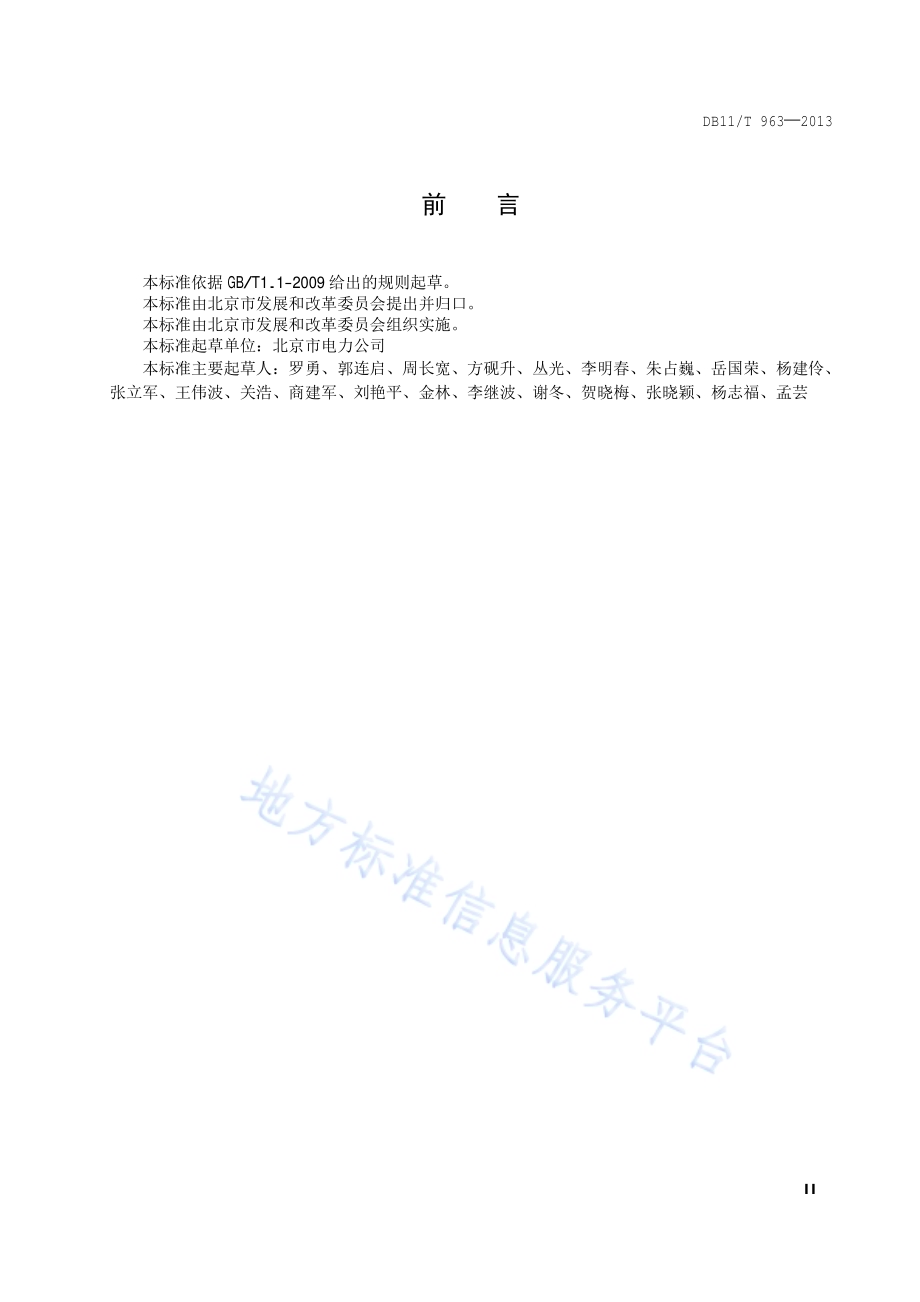

ICS 93.020 P60 备案号:36788-2013 DB11 北京市地方标准 DB11/T 963 2013 电力管道建设技术规范 Code for power channel construction technology 2013-01-31发布 2013-05-01实施 北京市质量技术监督局 发布 DB11/T 963 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般规定.2 5 路径选择.3 6 电力隧道.4 7 电力排管.6 DB11/T 963 2013 II 前 言 本标准依据 GB/T1.1-2009给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京市电力公司 本标准主要起草人：罗勇、郭连启、周长宽、方砚升、丛光、李明春、朱占巍、岳国荣、杨建伶、张立军、王 伟波、关浩、商 建军、刘艳平、金林、李 继波、谢冬、贺晓梅、张 晓颖、杨 志福、孟芸 DB11/T 963 2013 1 电力管道建设技术规范 1 范围 本标准规定 了 电力管道建 设应遵循 的一般规定、路径选择、电力隧道 及 电力排管的 技 术要 求。本标准 适 用 于 500kV及以下输配 电电 缆线 路 新 建电力隧道、排管 工程。扩 建、改建 工程可参照 本标准 执行。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是未注日期 的引用文件，其最新版 本（包括所有 的 修 改单）适 用 于 本文件。GB/T 13912 金属覆盖 钢铁制 件 热浸镀锌层技 术要 求及试验 方 法 GB/T 23858 检查井盖 GB 50156 汽车加油加气站设计与 施 工 规范 GB 50217 电力 工程 电 缆设计 规范 DL/T 5221 城 市电力电 缆线 路 设计技 术规定 DB11/147 地下设 施 检查井 双 层井盖 DB11/T 452 非 金属 材料 检查井盖技 术要 求 3 术语和定义 3.1 电力管道 power channel 用 于 敷 设 电力电 缆 的隧道、排管、工 作 井 组 成 的 构筑物，或者三种型式 的组 合。3.2 电力隧道 cable tunnel 容纳 电 缆 数量较多、有 供安装 和 巡视 方 便 的 通 道，且为 地下 电 缆 构筑物。3.3 电力排管（埋管）cable duct 按 规 划 电 缆 数量开挖沟槽 一 次 建 成多孔 管道的 地下 电 缆 构筑物。3.4 工作井 manhole 供 人员出 入 以 安装 电 缆 接头等附 属 部 件、供牵拉 电 缆 作业 所 需 的 或 电 缆 通 道 通风 所 需 的电 缆 构筑DB11/T 963 2013 2 物。3.5 出入口 entrance-exit 单 独或结合安装通风等 设 备而 设 置 的 供 人员 进 出的 地 上 建 筑物。3.6 电缆支架 cable brackets 用 以 支撑 电 缆 的 刚 性 结构系统，包括 电 缆 桥架、普通支架、吊架等。3.7 耐火槽盒 fire-resisting trough box 用 耐火 性 能板材 制 成，用 于 敷 设 电力电 缆、通讯 电 缆 的主 体部 件的 槽盒。3.8 接地装置 grounding connection 接 地线 和 接 地 极 的 总 和。4 一般规定 4.1 电力管道建 设应 积极采 用标准 化 建 设 成果，应 做到安全 可 靠、经济 适 用，鼓励采 用 新 理念、新技 术、新设 备、新 材料、新工 艺。4.2 电力管道 应 依据电 网空间布局 规 划 建 设。4.3 电力管道建 设，除 应 符 合 本标准 外，尚 应 符 合安全、环保、消防、人 防、防灾 和 劳动保护 等 国 家相 关 规范规定。4.4 电力管道建 设 采 用的 原 材料、成 品、半 成 品、设 备、混凝土 等 应 符 合 国 家现 行有关技 术标准规定。4.5 新 建电力管道 应与 现状 电力管道连 通，连 通 建 设不应 降低原 设 施建 设 标准。4.6 电力管道 接 近 加油站 类 构筑物 时，管道（含 工 作 井）与加油站地下 直埋 式 油 罐 的 安全 距离 应 满足 GB 50156的要 求，且 加油站 建 筑 红 线 内 不应设工 作 井。4.7 地 中埋 设 保护 管，应 满足荷载 要 求 和 耐 腐蚀 性要 求。管 枕 间 距宜 按 管路 运营 的 最不 利 工 况条 件 下 的 强度（抗弯、抗剪 等）、刚 度 要 求 合理 确 定；在 通 过 可 能 发 生 不 均匀沉降 的 软土 或 不 良 地 质 地 段 应 采 取 可 靠 技 术 措 施 予 以 处 理。4.8 电力管道 应 满足 电 缆 弯曲半 径要 求，管道 转角 不应 小 于 90，并 进 行 圆弧过渡处 理。4.9 电力管道 井盖应 符 合 GB/T 23858、DB11/147和 DB11/T 452的要 求，尺寸 应 标准 化，应 具 有 防水、防盗、防滑、防 位 移、防坠落 等 功 能，并 设 置 二 层 子 盖。4.10 电力管道 内 电 缆 支架、爬 架、拉 力 环、爬梯、工 作 平 台、护栏、篦子、接 地 极、地线 等 钢 构 件 均应 采 用 预 制 标准件，并 进 行热镀锌 等 防腐处 理。DB11/T 963 2013 3 4.11 电 缆 支架 应 便 于 安装、表面 平 滑，具 有 足 够 的 机械 强度 和 耐 久 性。4.12 电力管道 内 的 金属 构 件 均 应 用 扁 钢与 接 地 装置 连 接。4.13 金属 构 件 镀锌层 表面 应 连 续完整、光 滑，不应有 漏 镀、过 酸洗、结 瘤、积 锌、锐点 等 缺陷，镀锌层 厚 度 和 镀锌层镀覆 量 符 合 表 1规定。热浸镀锌层加工 和 试验检 测 应 符 合 GB/T 13912。表 1 镀锌层厚度和镀锌层镀覆量 镀 件 厚 度（mm）最 小 平 均 厚 度（m）最 小 平 均 镀覆 量（g/m2）局部 最 小 厚 度（m）局部 最 小 镀覆 量（g/m2）t 6 85 610 70 505 3 t 6 70 505 55 395 注：本 镀锌层是 指 未 经 离 心 处 理 的 镀层。4.14 工 作 井井 室 中 应设 置安全 警示 标 识 标 牌。4.15 工 作 井 内 应设 置安全 爬梯、预埋 拉 力 环 和电 缆 支架等 设 施，电 缆 支架 的 配 置 不 得妨碍 安全 运 行。4.16 电力隧道 内、电力排管 与 变、配 电 站 室 连 通 的 工 作 井 内，所有 管 孔（含 已 敷 设 电 缆）均 应 采 用 阻水 法 兰 进 行 防水 封堵。5 路径选择 5.1 电力管道的路径选择，除 应 符 合 GB 50217、DL/T 5221等 相 关 规定 外，尚 应 符 合 城 市道路 网 规 划的 总体 要 求，并 应 保 证 电力管道 与城 市 其 他 市 政 公用 工程 管 线 间 的 安全 距离。5.2 电力管道的 布置 应与城 市 现状 及 规 划 的 地下铁 道、地下 通 道、人 防 工程 等 地下 隐蔽 性 工程 协调 配合。5.3 根 据规 划需 求，应 在 规 划 路口、线 路 交叉 地 段，合理 设 置三通 井、四 通 井 等构筑物进 行 接 口 预 留、线 路 交叉。5.4 电力管道 在 道路 下 方的规 划 位 置，宜 布置 在 人 行 道、非 机 动 车 道 及 绿 化 带 下 方。当 电力隧道位 于机 动 车 道 或 二 级 以 上 公路、城 市 次 干 路 以 上 道路主路 下 时，工 作 井不应设 在 主路 机 动 车 道 上。设 置 在 绿 化 带 内时，工 作 井 出口 处 高 度 应 高 于 绿 化 带 地 面 不 小 于 300mm，工 作 井井盖 等 地 面 设 施 应与 道路 景观 相协调，宜 不 影响 道路路 牙 的 直 线 安装。5.5 电力管道 宜 沿 现状 和规 划 道路建 设。沿 市 政 道路建 设 的电力隧道 进 出口 及 通风 亭 等 的 设 置 应与 周围 环 境 相 协调。5.6 穿越河 道的电力管道 应 选择 河床稳 定的 河 段，埋 设 深 度 应 满足 河 道 冲刷 和 远 期 规 划 要 求。5.7 电力管道 与 市和 区县 人 防 指挥 所 的 间 距 应 满足 电 磁 环 境 保护 要 求。5.8 电力管道 与 公路、市 政 道路建 设 宜 做到 同步 设计、同步 建 设。6 电力隧道 DB11/T 963 2013 4 6.1 电力隧道 内 部 有 效断面 尺寸（净 空）应 根 据 其 内 规 划敷 设 的电 缆 电 压 等 级、截面、数量 来 确 定：明 挖 法 隧道 有 效净 空 尺寸宜 选用 2.0m 2.1m、2.6m 2.4m。矿山 法 隧道 有 效净 空 尺寸宜 选用 2.0m 2.3m、2.6m 2.9m。盾 构 法 隧道 有 效净 空 尺寸 不应 小 于 明 挖 法 的 有 效净 空 尺寸。根 据电 网 规 划，电力隧道 还 可 选用 其 他特殊断面 型式。6.2 电力隧道 应 按 照 重 要电力 设 施标准建 设，应 采 用 钢 筋 混凝土 结构；主 体结构 设计 使 用 年限 不应 低于 100年；防水 等 级 不应 低 于 二 级。6.3 电力隧道 变 形缝 应 满足 密 封、防水、适应 变 形、施 工 方 便、检修 容 易 等 要 求，施 工 缝、穿 墙 管、预 留 孔等 细 部结构 应 采 取相 应 的 止 水、防水措 施。6.4 采 用 矿山 法 或 盾 构 法修 建电力隧道 时，应 根 据 环 境 条 件 严格控 制地层 变 形、地 面 沉降。6.5 电力隧道 内 最 小 允许 通 行 宽 度 不应 小 于 1m。6.6 电力隧道 内 接 地 系统 应 符 合 以下 规定：电力隧道 内 接 地 系统 应 形 成 环 形 接 地 网，接 地 网 应与 发电 厂、变 电 所 接 地 网 两 点 及以 上 相 连 接。电力隧道 接 地 装置 的 接 地 电 阻 应 小 于 5，综 合接 地 电 阻 应 小 于 1。电 缆 支架 与 接 地 装置 焊 接 牢固，防腐符 合 规范要 求。6.7 电 缆 支架 应 符 合 以下 规定：沿 隧道 侧墙 布置，立 铁 垂 直 于 隧道 底 板安装，纵向 应平 顺，各 支架 的 同 层 横档 应 在 同 一 水 平 面上，电 缆 支架 水 平 间 距 1m。电 缆 支架材 质 以 普通 钢 材为 主，支架 表面 进 行 防腐处 理，防腐 层应 牢固 且耐 久稳 定。对于 在 电力隧道 采 用 分 相 布置 的单 芯 电 缆，电 缆 支架 应 采 用 非 铁 磁 性 材料。电 缆 支架 应 能 满足 所 需 的 设计 承 载 能 力要 求。6.8 110kV变 电 站（楼）应设不少于 2个 方 向 的 3个 电 缆 进 出 线 口 及 进 出 线 电力隧道，220kV变 电 站（楼）应设不少于 2个 方 向 的 4个 电 缆 进 出 线 口 及 进 出 线 电力隧道。变 电 站 出 线 孔数 及 孔 径 应 满足 该 变 电 站 永久 规 划 出 线 的 需 求，220kV和 110kV变 电 站 进 出 线 电力隧道的 净 宽 尺寸 不应 小 于 2.4m，长 度宜 不 小 于 3.0m。6.9 220kV和 110kV变 电 站、110kV及以 上 主 网 电 缆 进 出 线 口 以及 进 出 线 电力隧道 宜 与 10kV配 网 电 缆 出 线 口 及 电力隧道 分 开 设 置。6.10 电力隧道 沿 线应设 置 工 作 井 用 于 电 缆 敷 设，工 作 井应 符 合 以下 规定：隧道 工 作 井 内 应有 容纳供 人员 上 下 的 活 动 空间。井 室高 度 不 宜 超 过 4.0m，超 过时 应设 置多 层工 作 井 或 过渡 平 台，并 设 置 盖 板，多 层工 作 井 每层设 固 定 式或 移动 式 爬梯。隧道 工 作 井 用 于 10kV配 网 电 缆 出 线 时，井 壁 上 应 预 留 出 线 孔 及 电 缆 固 定 架。隧道 工 作 井 上 方人 孔 内 径 应 为 800mm，在 电力隧道 交叉 处 设 置 的人 孔 不应 垂 直 设 在 交叉 处 的 正上 方，应 错 开布置。6.11 电力隧道 三通 井、四 通 井应 满足 最 高 电 压 等 级 电 缆线 路的 弯曲半 径要 求，井 室 顶 板 内 表面 应 高 于电力隧道 内 顶 0.5m，并 应 预埋 电 缆 吊架，在 最 大 容量 电 缆 敷 设 后各个 方 向 通 行 高 度 不 低 于 1.5m。DB11/T 963 2013 5 6.12 电力隧道 宜在 变 电 站、电 缆 终端 站以及 路径 上 方 每 2km适 当 位 置 设 置 出 入 口，出 入 口 下 方 应设 置 方 便 运 行 人员 上 下 的 楼 梯。6.13 电力隧道 内 应 建 设 低 压 电 源 系统，电力隧道 内 电 源 系统 一般规定：电力隧道 外 电 源 不应少于 2路，电 压 等 级 不 高 于 380V，并 具 备 漏 电 保护功 能。电力隧道 供 电 半 径 应 满足 电 气 需 求，末端 电 压 降 不应 大 于 10。电力隧道 内 电 源 线应 敷 设于 耐火槽盒（管）内，耐火槽盒（管）应 防水、防 潮、阻 燃，耐火槽盒（管）阻 燃 等 级 不 低 于 B1级。电力隧道电 源 系统 电 源箱、配 电 柜 等装置 应 安装 于工 作 井 内，且 不 影响 隧道 净 空，避免 水 淹。6.14 电力隧道 内 应 安装 照 明 系统，电力隧道 内 照 明 系统 一般规定：电力隧道 内 照 明 灯 具 应 选用 防 潮 防 爆节 能 灯。照 明 灯 具在 隧道 内 应 采 取 吸顶 安装，安装 金 具 应 耐 久稳 定。隧道 及工 作 井 内 的 平 均 照 度 不 小 于 10lx；最 小 照 度 不 小 于 5lx。在 隧道 内 灯 具 应 采 用 分 段 控 制。6.15 电力隧道 应设 置通风 设 施，电力隧道 通风系统 的一般规定：电力隧道 应 根 据 所 在 地 区 环 境 条 件、电 缆 敷 设 条 件 及其 余 地下 管道 等 条 件，以技 术 可 靠、环 境 友好、经济合理 的 原 则 设 置通风系统。隧道 内 的 环 境 温 度 不应 高 于 40，当 自然 通风 不 能 满 足 隧道 内环 境 温 度 要 求 时，应 采 用 机械 通风。当 电力隧道建 设 长 度在 300m以 内时，应 在 隧道 两端 设 立 通风 亭 各 一 座，隧道建 设 长 度 超 过 300m时，宜在 电力隧道出 入 口、工 作 井以及 中 间 每隔 250m适 当 位 置 设 立 通风 亭。在 电力隧道出 入 口、工 作 井、通风 井 上 依 次 设 立 进风通风 亭 和出 风通风 亭。通风 亭 通风 管 内 径 不应 小 于 800mm。电力隧道 内 机械 通风风 速 不 大 于 5m/s，隧道 内 换 气不 小 于 每 小时 2次。在 通风 亭 内 应 采 取降 噪 措 施，噪音 应 满足 国 家环 境 标准要 求。通风 亭 设计应 考虑 安全 防护、远 程 监控 等 要 求。结构 设计 满足防 止 人员 非 法 入 侵，易燃易爆 等有 害 气 体、液 体进入 隧道的 功 能。必 要 时 可加 装 远 程 监控 措 施。在 进、排 风孔 处 应加设 能 防 止 小动 物进入 隧道 内 的 金属 网 格。6.16 电力隧道 应 建 设 排 水 设 施，电力隧道排 水 设 施的一般规定：电力隧道 坡 度 不应 小 于 0.5%，高 落 差 地 段 的电力隧道 中 纵向坡 度 不应 大 于 30%。电力隧道 最 低 点 应设 置 工 作 井，工 作 井 的 底 板 应设 置 集 水 坑，底边泄 水 坡 度 不应 小 于 0.3%。电力隧道 宜 采 用 自 动 化 机械 排 水 系统。机械 排 水 系统 水 泵 应 采 用 可 耐 腐蚀 性的 潜 水 排 污泵，其 寿命 在 正常 工 况 下不应 低 于 10年。排 水 管 应与 市 政 雨 水 管 线 相 连 通，保 证 排 水 通 畅，并 应有 防 止雨 水 回流 的 措 施。排 水 系统 应设 置 水 位 监 测 装置，具 有 高 位 报 警 功 能。6.17 电力隧道 内 每 200m设 置 标 识牌，岔 口 处 应设 置 荧 光 指示牌，标 识、指示牌 应 具 有 电力隧道 地 面以 上 道路 名称、方 向 以及与 两侧 出口 距离 等 信息。6.18 电力隧道 内 两侧 最 上 层 支架上，应 安装耐火槽盒，耐火槽盒 应与 支架 同 期 安装。6.19 电力隧道 宜 加 装通讯系统，满足 隧道 内外 语 音 通 话 功 能。DB11/T 963 2013 6 6.20 电力隧道 内 的电 源 线应 选用 阻 燃 电 缆。6.21 电力隧道 应加 装 分 布式 光 纤 测 温 系统，可 随 电 缆工程 一并实施。6.22 电力隧道 宜 分 段 设 置 防 火 分隔墙。6.23 电力隧道 上 电力 井盖应加 装 电 子 锁 以及 集 中 监控 设 备，实 现 电力隧道 井盖 的 集 中 控 制、远 程 开 启、非 法 开 启 报 警 等 功 能，井盖 集 中 监控 主 机 应 安装 在 与 隧道 相 连的 变 电 站 自 动 化 室 内。7 电力排管 7.1 电力排管 宜 沿 现状 或 规 划 道路建 设，断面 规 格 为 一般道路 同 路径 埋 设 150 mm 12 D162 21)，专 用道路（非 市 政 道路）可 采 用 150 mm 8 D162 2。7.2 电力排管 工 作 井应 采 用 钢 筋 混凝土 结构,设计 使 用 年限 不应 低 于 50年；防水 等 级 不应 低 于 三 级。7.3 电力排管 工 作 井设 置间 距宜 为 50m至 80m。7.4 电力排管 与 建（构）筑物、其 他 市 政 设 施 之 间 的 容 许 最 小 安全 距离 应 符 合 GB 50217规定。7.5 电力排管 上 方 沿 线 铺 设 警示带，宽 度 不 小 于 排管，并 注 明“地下 电力电 缆设 施，严 禁 挖 掘！”字 样。7.6 用 于 敷 设 单 芯 电 缆 的管 材 应 选用 非 铁 磁 性 材料。7.7 管 材 内 部 应 光 滑 无毛刺，管口 应 无毛刺 和 尖 锐 棱 角，管 材 动 摩擦 系数 应 符 合 GB 50217规定。7.8 管 材 的 内 径 不 宜小 于 电 缆 外 径 或多 根 电 缆包 络 外 径的 1.5倍，且 不 宜小 于 150mm。7.9 电力排管 端 头 宜 设工 作 井，无 法设 置 时，应 在埋 管 端 头 地 面 上 方 设 置 标 识。7.10 电力排管 工 作 井应 满足 以下 要 求：电力排管 工 作 井井 室高 度 超 过 4.0m时 应设 置多 层工 作 井，且多 层工 作 井 每 层设 固 定 式或 移动式 爬梯。电力排管 工 作 井 顶 盖 板 处 应设 置 2个 安全孔。位 于 公 共 区 域 的 工 作 井，安全孔 井盖 的 设 置 宜 使 非 专 业 人员 难 以 开 启,人 孔 内 径 应 为 800mm。电力排管 工 作 井 底 板 应设 置 集 水 坑，向集 水 坑泄 水 坡 度 不应 小 于 0.3%。电力排管 工 作 井应设 独 立的 接 地 装置，接 地 电 阻 不应 大 于 10。1)D162 指 162mmx162mm方 形 的 九 孔 管，用 于 敷 设 电力 控 缆。_
