车用压缩天然气纤维缠绕气瓶使用与定期检查要求DB11／T 857-2012.pdf

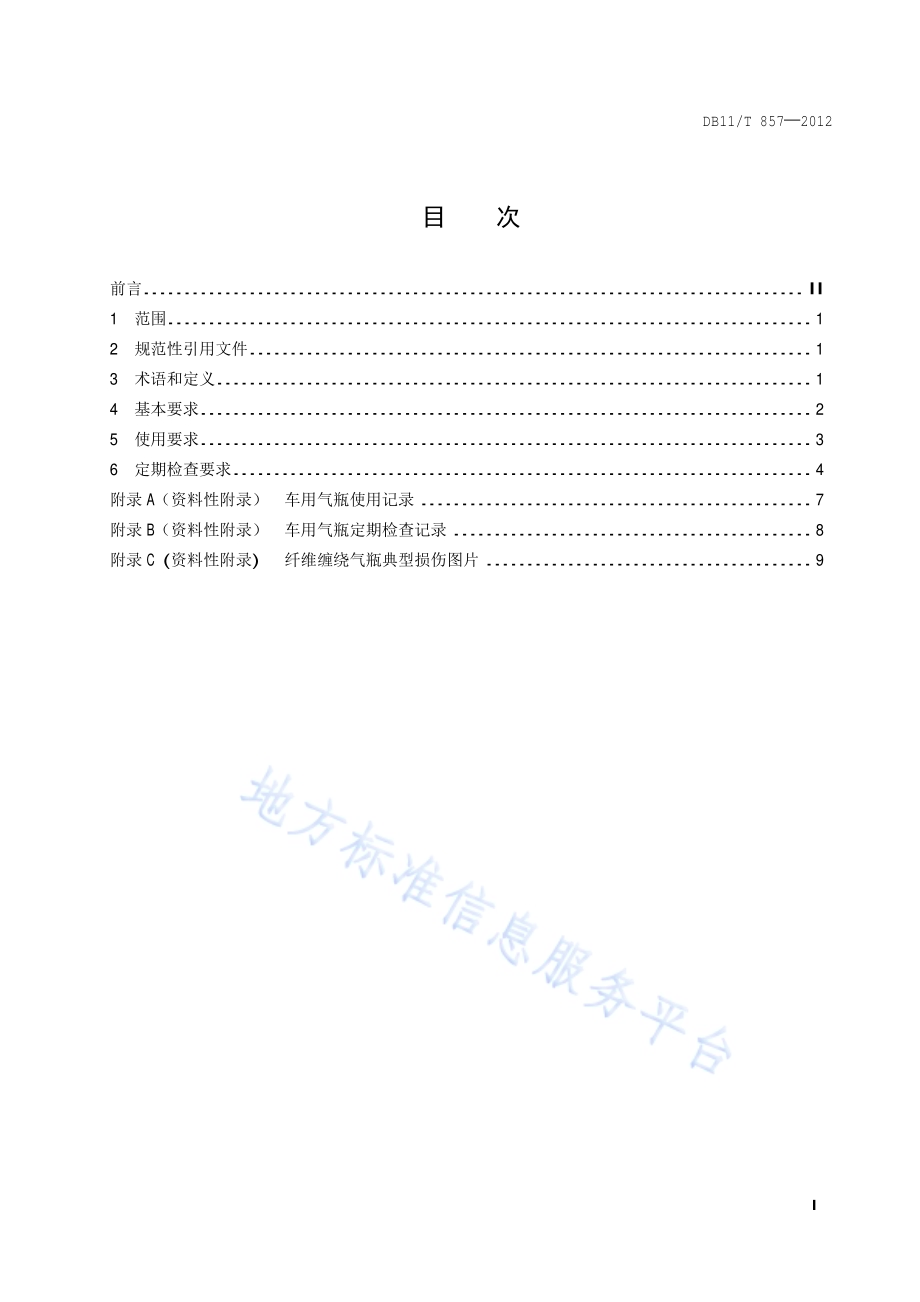

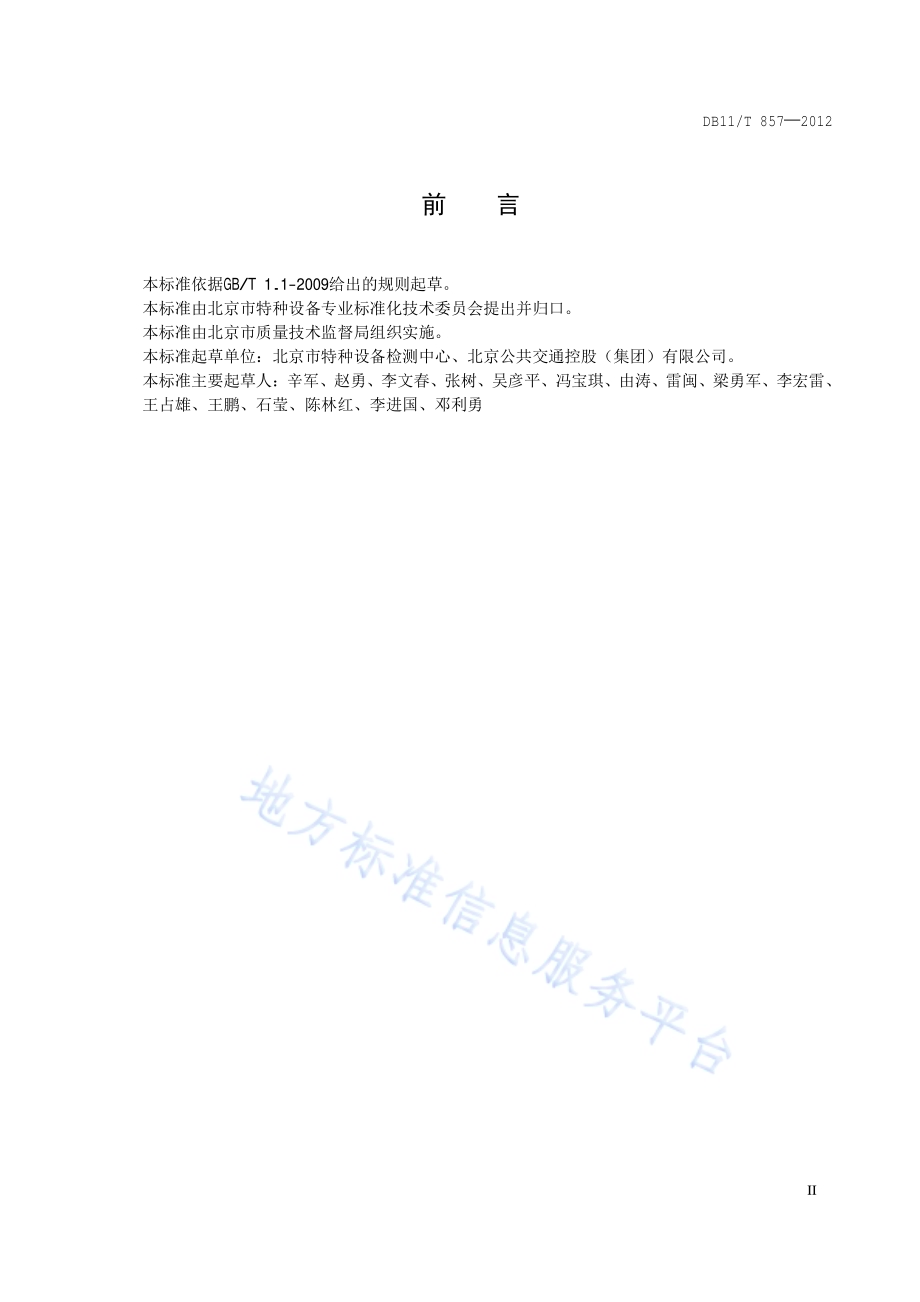

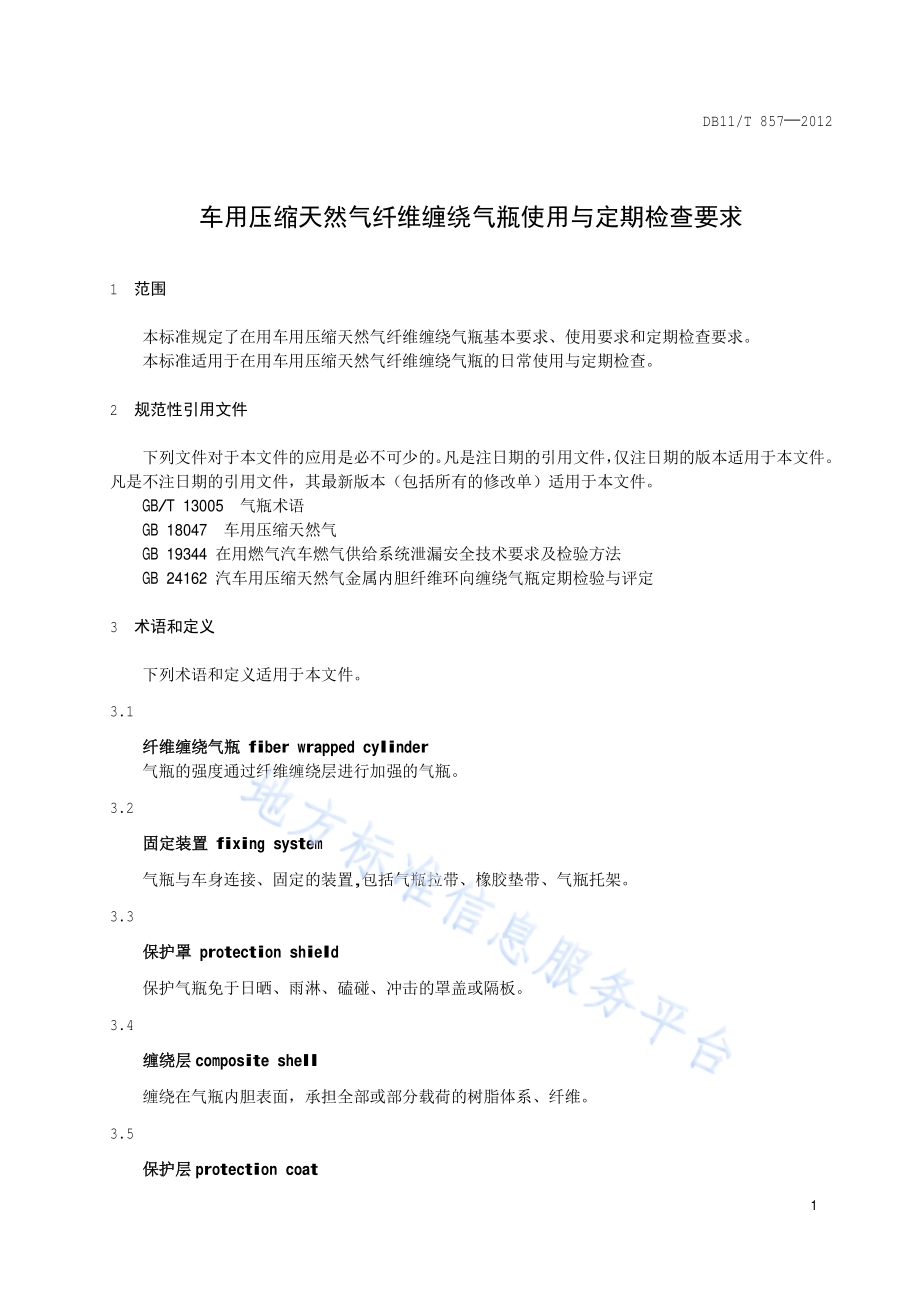

ICS 75.180.99 T01 备案号：DB11 北京市地方标准 DB11/T 857 2012 车用压缩天然气纤维缠绕气瓶使用与定期 检查要求 Requirements of using and periocdic check for fiber wrapped cylinder of compressed natural gas vehicle 2012-05-07发布 2012-09-01实施 北京市质量技术监督局 发布 DB11/T 857 2012 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.2 5 使用要求.3 6 定期检查要求.4 附录 A（资料性附录）车用气瓶使用记录.7 附录 B（资料性附录）车用气瓶定期检查记录.8 附录 C(资料性附录)纤维缠绕气瓶典型损伤图片.9 DB11/T 857 2012 II 前 言 本标准依据 GB/T 1.1-2009给出的规则起草。本标准由北京市特种设备专业标准化技术委员会提出并归口。本标准由北京市质量技术监督局组织实施。本标准起草单位：北京市特种设备检测中心、北京公共交通控股（集 团）有限 公 司。本标准 主 要起草 人：辛军、赵勇、李 文 春、张树、吴彦平、冯宝琪、由 涛、雷闽、梁勇军、李宏雷、王占雄、王鹏、石莹、陈林红、李进国、邓利勇 DB11/T 857 2012 1 车用压缩天然气纤维缠绕气瓶使用与定期检查要求 1 范围 本标准规定 了在 用车用 压缩天然 气纤维缠绕气瓶基本要求、使用要求和定期检查要求。本标准 适 用 于在 用车用 压缩天然 气纤维缠绕气瓶的 日常 使用 与 定期检查。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日 期的引用文件，仅注日 期的 版 本 适 用 于 本文件。凡是不注日 期的引用文件，其最新版 本（包括所有 的 修改 单）适 用 于 本文件。GB/T 13005 气瓶术语 GB 18047 车用 压缩天然 气 GB 19344 在 用 燃 气 汽 车 燃 气 供 给 系统泄漏安全 技术要求 及 检 验方法 GB 24162 汽 车用 压缩天然 气 金属内胆 纤维 环向 缠绕气瓶定期检 验与评 定 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 纤维缠绕气瓶 fiber wrapped cylinder 气瓶的 强度 通 过 纤维缠绕 层进行 加 强 的气瓶。3.2 固定装置 fixing system 气瓶 与 车 身连接、固 定的 装置,包括 气瓶 拉带、橡胶垫带、气瓶 托架。3.3 保护罩 protection shield 保护 气瓶 免 于日 晒、雨淋、磕碰、冲击 的 罩盖或隔板。3.4 缠绕层 composite shell 缠绕 在 气瓶 内胆 表面，承担 全 部或部分载荷 的 树 脂体 系、纤维。3.5 保护层 protection coat DB11/T 857 2012 2 为避免外界直接 损伤缠绕 层，仅对 气瓶 表面保护，不 承担任何载荷 的 材 料。3.6 安全泄放装置 pressure relief device 超 压、超温时，安全泄 放 瓶 内 介 质的 保护元 件。3.7 一级损伤 Level 1 damage 气瓶 保护 层 受到微小 损伤。这 种损伤 对 气瓶的 安全 使用 没 有 构成 有 害 的 影响，可 继续 使用。3.8 二级损伤 Level 2 damage 气瓶 保护 层 受到 损伤，损伤 程 度 比一级 损伤 严重，存 在 经 修 复后继续 使用的 可 能。3.9 三级损伤 Level 3 damage 气瓶缠绕 层 受到 损伤，不 能继续 使用，也 不 能 进行修 复。4 基本要求 4.1 气瓶使用前，应 按照相关 规定 办理 使用 登 记。4.2 使用单位 应 建立 气瓶 安全 使用 管理制 度，包括 以 下内 容：a 安全 操作制 度；b 维 护制 度；c 定期检查 制 度；d 事 故 应 急处 理 预案。4.3 使用单位 应 建立 气瓶 安全 技术 档案，包括 以 下内 容：a 出 厂 资料；b 安 装 资料；c 气瓶使用 登 记 证；d 定期检 验 报告；e 定期检查记录；f 使用记录；g 车 辆 交通 事 故 记录；DB11/T 857 2012 3 h 影响到 车用气瓶 安全 使用的 各 种记录 及 检 验 机 构 的 鉴 定 意见。4.4 气瓶 安全 技术 档案 中的出 厂 资料、安 装 资料、使用 登 记 证 应 保存到 气瓶 报废且 办理 注 销 使用 登 记 手 续后。定期检 验 报告 应 至 少 保存 两个 检 验 周 期。4.5 气瓶 应 按照 有 关 规定 进行安全 性 能 定期检 验。5 使用要求 5.1 气瓶 投入 使用前，应 核 对 气瓶基本 信息，确认 气瓶 符合 使用 条 件。气瓶基本 信息 包括 气瓶标 识 和 气瓶质量 证明 文件。a 气瓶标 识 应 当 包括 以 下内 容：1制 造厂名称 或 代号；2制 造许 可 证编号；3 产品编号；4制 造 日 期 或 下 次 检 验日 期；5介 质 为 压缩天然 气；6制 造 标准 号;7 气瓶公 称工 作 压 力。b 气瓶质量 证明 文件 应 当 包括 以 下内 容：1 出 厂 资料（产品合格证、质量 证明书、产品 监督检 验 证书、使用 说明书）；2 安 装 合格证明 文件 等。5.2 充 装 的气 体 应 符合 GB 18047的规定。气瓶 第 一 次充 气前 应 抽真空 或 氮 气 置 换处 理，避免 气瓶 内 混 入空 气。5.3 气瓶 充 气 时，应 控 制加 气 速 度，避免 气瓶瓶 体温 度过 高。气瓶 可 承受 的 最 高工 作温 度 参 照 气瓶质 量 证明 文件 或 咨询 气瓶 制 造厂商。5.4 加 气车 辆 应 遵守 天然 气 加 气 站区 安全 管理 规定。5.5 气瓶使用 人 员 应 学习 了 解 有 关 气瓶 安全 使用 知识，按照 气瓶使用 说明书 和气瓶 安全 操作制 度 使用 气瓶，并 应 符合 以 下 要求：a 不应 使用 已 经 报废 或 者 超 期 未 检 等 不 符合 有 关 安全 技术规范要求的气瓶。b 不应 自 行 拆卸、更换 气瓶和 处 理 气瓶 内 的 残 气和 残液。c 不应对 气瓶瓶 体 进行 焊 接 和 更 改 气瓶的标 识 或 标 志。d 损伤的 修 复 应 由 具 有 相 应 资质的单位 进行。5.6 车 辆 使用 者 应 掌握 车 辆 使用 情况，记录车 辆 行 驶里 程、气瓶 压 力、充 气 次数、交通 事 故等信息，填写“车用气瓶使用记录”（参见 附录 A）。5.7 气瓶使用 时 间 不应 超 过 气瓶设 计寿命 或 充 气 次数 不应 超 过 气瓶 疲劳试 验 次数，设 计寿命 参 照 气瓶 使用 说明书 的规定，疲劳试 验 次数参 照相关 气瓶 制 造 标准的规定。5.8 气瓶使用 时 应 遵守 以 下 要求：a 气瓶 工 作 环 境 温 度应 为-40 60，避免 靠近热源 或 日 光曝 晒。DB11/T 857 2012 4 b 气瓶使用 时，瓶 内天然 气 不应 耗尽，瓶 内压 力 不应 低 于 2MPa。c 气瓶 阀门冻结 时，不应 用 火烘烤。d 气瓶瓶口和瓶 身 不应与 油 脂、酸、碱 等 物 质 接 触。e 气瓶缠绕 层应 避免 划 伤、磕碰。5.9 气瓶使用 者 应 按照 维 护制 度对 气瓶 及其 附件 进行 维 护。5.10 遇 到 紧 急情况 按事 故 应 急处 理 预案 采取措 施，并 立 即 向 现场 管理 人 员和单位 有 关 负责 人 报告。5.11 车 辆 发生 重 大 交通 事 故 后，气瓶 应 经 过 检 验 合格 后 方可 投入 使用。5.12 停止 使用的气瓶 应 按 有 关 规定 进行 报废处 理，并 办理 使用 登 记 证 注 销手 续。6 定期检查要求 6.1 一般要求 6.1.1 气瓶使用单位 应 按照 定期检查 制 度，对 气瓶 安全 性 能 进行 自 行 检查。遇 到 下列 情况，气瓶 应 立即停止 使用并提前 进行 检查。a 天然 气 消耗 量 异 常，原因 不 明。b 车 辆 发生 事 故，气瓶、固 定 装置、保护装置、安全泄 放装置、管 路 等 部 位 受到冲击、受 热 或 过火。c 车 辆 出 现 天然 气 泄漏，嗅 到 天然 气 味道。d 气瓶 表面受到 化 学品 浸蚀。e 异 常 响 声。6.1.2 检查 人 员 应了 解 气瓶、固 定 装置、保护装置、安全泄 放装置 的 构 造 和性 能 特 点，掌握 车用气瓶检查 方法 和技 能，并 根 据检查 结果 填写“车用气瓶定期检查记录”（参见 附录 B）。6.1.3 定期检查前,检查 人 员 应了 解 车 辆 和气瓶使用 情况，审 查气瓶使用记录，以 及是 否发生 过下列状 况，以 确 定检查 重 点。a 气瓶 超 压 使用；b 气瓶 坠落；c 气瓶 受到 过 撞 击；d 气瓶 暴露 在过 热 环 境 下 或受 火；e 气瓶 受到 化 学品 浸蚀；f 车 辆 事 故(包括 车 速 8km/h以 上 碰 撞)。6.2 检查周期 6.2.1 气瓶 累计 充 气 次数 少于 7500次 时，每 180天 或 充 气 次数 每累计 360次 时（取 时 间较短 者）应进 行 一 次 定期检查。6.2.2 气瓶 累计 充 气 次数 大 于 等 于 7500次 时，每 120天 或 充 气 次数 每累计 240次（取 时 间较短 者）应 进行 一 次 定期检查。6.3 检查内容 6.3.1 定期检查 内 容 包括：气瓶 表面 检查、固 定 装置 检查、保护装置 检查、安全泄 放装置 及 阀门 检查、通 风状 况 检查和 泄漏 检查。DB11/T 857 2012 5 6.3.2 定期检查 以外 观 检查 为 主，必 要 时 进行天然 气 泄漏 检测。6.4 检查方法 6.4.1 外 观 检查 6.4.1.1 外 观 检查 可 采 用 目 测 法，检查 时 应 打开 或 拆 除 保护罩 和 遮挡物，气瓶 表面、阀门、固 定 装置、保护装置 及 管 路 应全 部 暴露。光线 应 充 足，可 使用 手 电 或 安全 照 明 装置，对不 易观察 部 位使用 反光镜 进行 检查。6.4.1.2 测量 磕、碰、划、凿 和 磨 损 等 损伤 深 度 时，应 选择 最 深 处。可 使用 千 分表、深 度 尺、游 标 卡尺、直 尺、模 板（与 气瓶 表面 曲率半径 相 同）对 损伤 深 度进行 测量。测量 时 应 考虑 损伤 周 围 突 起 或 形 状 变 化 对 测量的 影响。6.4.2 天然 气 泄漏 检测 6.4.2.1 天然 气 泄漏 检测 时，可 采 用 涂 液 法 或 可燃 气 体 探 测 仪，优先 选 用 涂 液 法。检查范围 为 气瓶 表面、附件 及其 连接 处。6.4.2.2 采 用 涂 液 法 检测 泄漏 时，气瓶 内压 力 不少于 2MPa,将 中性 发 泡 液 体（对 气瓶 不 产 生 任何 腐 蚀，并 且 经 气瓶 制 造厂商认 可）涂刷 或 喷洒 在 气瓶 表面，观察 气瓶 及其与 管 路 系统 的 连接 处，每 只 气瓶 观察时 间 不少于 1min。有 连续 气 泡 产 生，说明 该 部 位 有天然 气 泄漏。如 果 刚 充 装 完 天然 气，应在 7h后 进行 泄漏 检查。6.4.2.3 采 用 可燃 气 体 测量 仪 检测 天然 气 泄漏 时，具 体 方法应 按照 GB 19344的 相关 规定。使用前 应对仪器 进行 校 准，并 考虑 周 围 环 境 中 油、碳氢 化 合 物 对 测量 仪器 的 影响。室 外 检测 时，风 力 应 小 于 3m/s，并 考虑 风 向对 测量的 影响。6.5 损伤判定 损伤的 判 定 见 表 1。纤维缠绕气瓶 金属 表面 损伤的 判 定 参 照 GB 24162的 相关 规定。典型损伤 类 型 参 见 附录 C。表 1 损伤判定 损伤 类 型 说明 判 定 一级 二 级 三 级 磕 伤、碰 伤、划 伤、凿 伤和磨 损 气瓶 表面受到磕、碰、划、凿 和 磨 损 造 成 的损伤 不 管 其 长 度、数 量 或 方 向，保护 层 损伤 深 度 小 于 0.25mm。深 度 大 于 或 等 于 0.25mm且小 于 1.25mm深 度 的损伤。缠绕 层 无 纤维 暴露、割断 和 分 离。损伤 深 度 超 过 1.25mm且 缠绕 层 纤维 发生 断裂。冲击 损伤 气瓶 表面受到外力 撞 击 而 造 成 的损伤 气瓶 表面 无变 化。表面 出 现 树 脂 霜 状、颜色 改 变 等 现 象，判 定 为 二 级或 三 级 损伤。1）气瓶 表面 的 任何 凸 起 或 凹陷 等 永久 性 变形。热 或 火 损伤 气瓶 因火 烧 或 过热 造 成 的损伤 气瓶 只被烟熏，表面没 有 燃 烧，没 有 出 现 黑色、褐 色 或 者 颜色 可 以 被清洗掉。缠绕 层 未 燃 烧，仅 保护 层 发 生 碳 化、变色、松动。1）缠绕 层 变色、变黑、积碳和 烧焦；树 脂材 料 缺 损 或缠绕 层 纤维 松动。DB11/T 857 2012 6 表 1 损伤判定(续)化 学品 浸蚀 气瓶 受到能 够 引起 材 料 分 解 或 破坏 的 酸、碱 等 腐 蚀介 质的 浸蚀 而 造成 的损伤 腐 蚀物 能 够清洗掉，没 有 残 存，并 且确认 该 化 学品 对 保护 层 没 有 损伤。经 过 清洗，仅 保护 层 发生 永 久变色、损 失 或 破坏。1）确认 该 化 学品已 经 对 缠绕层 材 料 造 成 损 害，或 无 法确 定 是 否 对 缠绕 层 造 成 损害，缠绕 层 永久变色、凸胀、软 化、树 脂 脱 落、纤维 松动 或 断裂。自 然 老 化 气瓶 长 时 间暴露在 太阳 光 下、雨 水 和 大 气 环 境 中 所 造 成 的损伤 保护 层 老 化，表面 变色，失去 光 泽。保护 层 断裂、松动。1）缠绕 层 变色、纤维 断裂、松弛。应 力 腐 蚀 裂纹 气瓶缠绕 层 材 料受到 化 学品 浸蚀，缠绕 层 纤维 可 能发生开 裂 或 断裂。纤维 可 能或 不 确 定 发生 断裂。1）出 现 任何 应 力 腐 蚀 裂纹，缠绕纤维 断裂。泄漏 气瓶 及其 附件 存在 缺陷，从缺陷 处 泄漏 气瓶 及其 附件出 现 天然 气泄漏。安全泄 放装置 出现爆破 片 凸胀、变形，易 熔 金属 挤 出。固 定 装置 气瓶 拉带 发生 断裂，气瓶 托 架 开 裂、断裂、变形。固 定 螺栓松弛 或 缺 少。橡胶垫带 位 置 偏移，与 气瓶 表面接 触 不 良。保护罩 保护罩盖或隔板 发生 变形、破 损。通 风状 况 通 风道 存 在 异物 堵塞，或 通 风状 况 不 良。注 1：损伤 判 定 时，依据 产品 文件、说明手 册 进行 判 定 或 咨询 气瓶 制 造厂商。6.6 检查结果 6.6.1 检查 人 员 在 记录检查 情况 后，应对 气瓶损伤和 缺陷 进行 判 定，并提出检查 结果。a)继续 使用，未 发现 损伤 或 损伤 级 别 为一级。b)修 复后 使用，存 在 二 级 损伤，需 要 修 复后 才 能 投入 使用。c)停止 使用，存 在 无 法修 复 并 且 影响 安全 使用的 三 级 损伤。6.6.2 停止 使用的气瓶 应 由 具 有 资质的检 验 机 构 进行 处 理。DB11/T 857 2012 7 A A 附 录 A（资料性附录）车用气瓶使用记录 记录 编号：日 期：使用单位 车 辆 牌 号 气瓶 类 型 行 驶里 程 充 气 次数 气瓶 压 力（记录 时）序 号 日常 使用 情况 是 否 1 气瓶 是 否 在 检 验有 效 期范围 内 2 天然 气 消耗 量 是 否 正 常 3 天然 气 是 否 泄漏 或 嗅 到 天然 气 味道 4 车 辆 是 否发生 过 交通 事 故 5 气瓶 保护装置 是 否 完 好 6 气瓶 区 域 是 否 受到 化 学品 浸蚀 备 注（记 载 详细问题）驾 驶 员 记录 时 间 DB11/T 857 2012 8 附 录 B（资料性附录）车用气瓶定期检查记录 记录 编号：日 期：使用单位 车 辆 牌 号 气瓶 制 造厂商 气瓶 安 装 单位 序 号 气瓶 编号 外 观 检查 泄漏 检查 气瓶 表面 固 定 保护 装置 安全泄 放 装置 通 风状 况 损伤 级 别 气瓶 连接部 位 1 2 3 4 5 6 7 8 9 10 11 12 备注（记 载 详细问题）检查 结 论：继续 使用 修 复后 使用 停止 使用 检查 人 员 日 期 审 核 人 员 日 期 DB11/T 857 2012 9 附 录 C（资料性附录）纤维缠绕气瓶典型损伤图片 图 C.1 化 学品 腐 蚀（三 级 损伤）图 C.2 磨 损（一级 损伤）图 C.3 磨 损（二 级 损伤）图 C.4 磨 损（三 级 损伤）DB11/T 857 2012 10 图 C.5 划 伤（一级 损伤）图 C.6 磕碰 损伤（三 级 损伤）图 C.7 热 损伤（三 级 损伤）图 C.8 撞 击 损伤（三 级 损伤）DB11/T 857 2012 11 图 C.9 QF-5T型 阀 爆破 片 鼓 包（三 级 损伤）图 C.10 易 熔 金属 挤 出（三 级 损伤）图 C.11 天然 气 泄漏（三 级 损伤）图 C.12 表面 鼓 包（三 级 损伤）_
