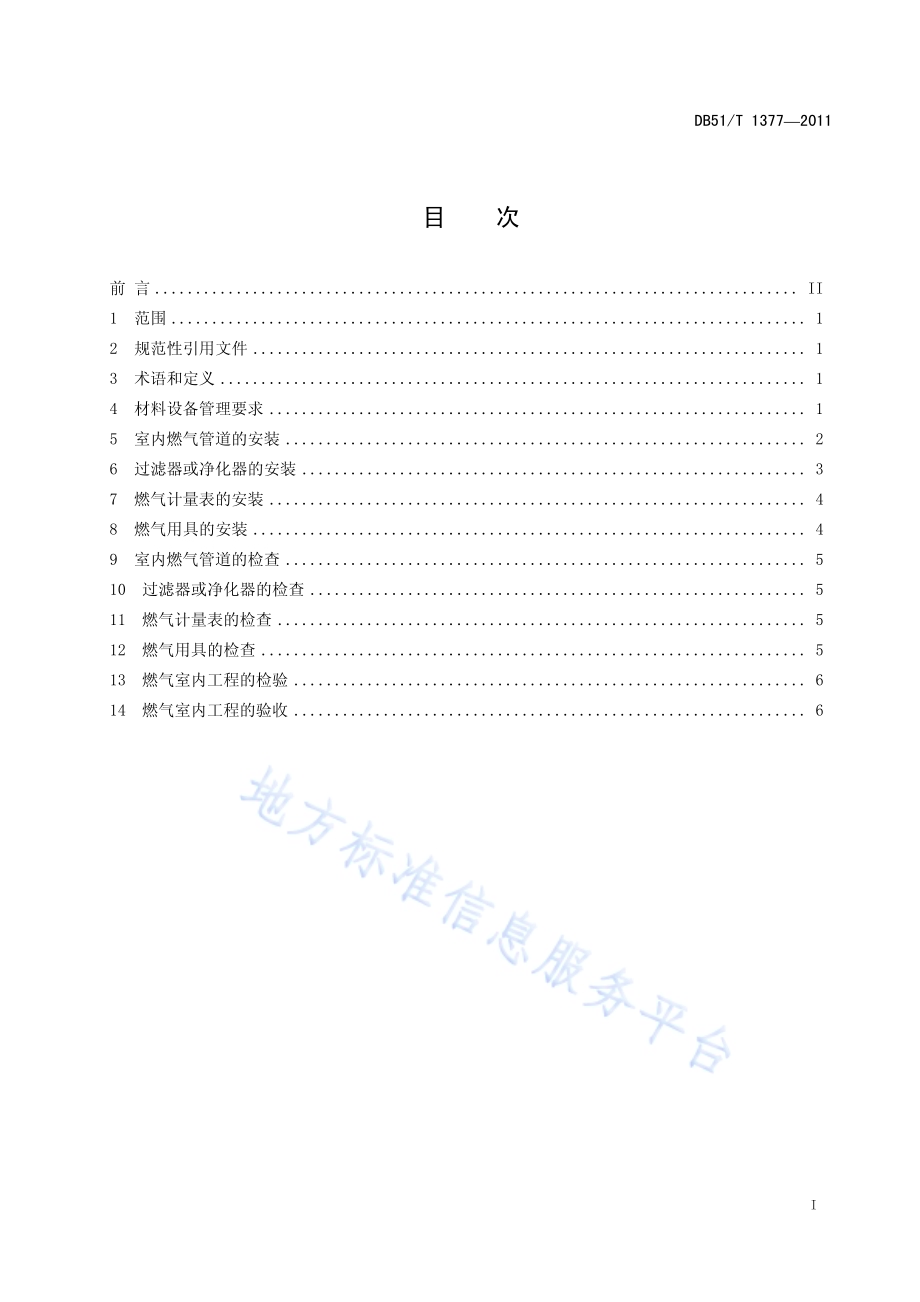

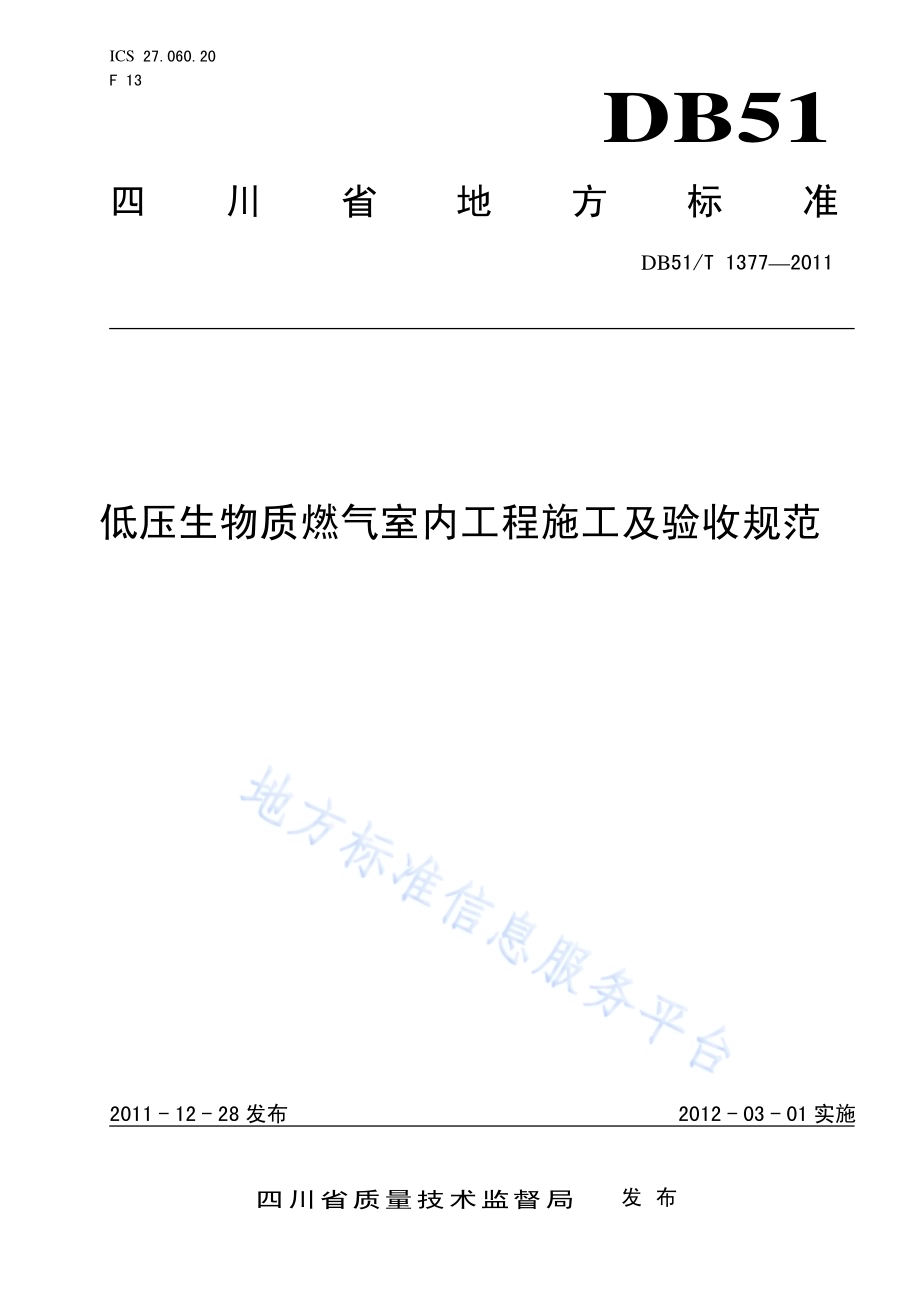

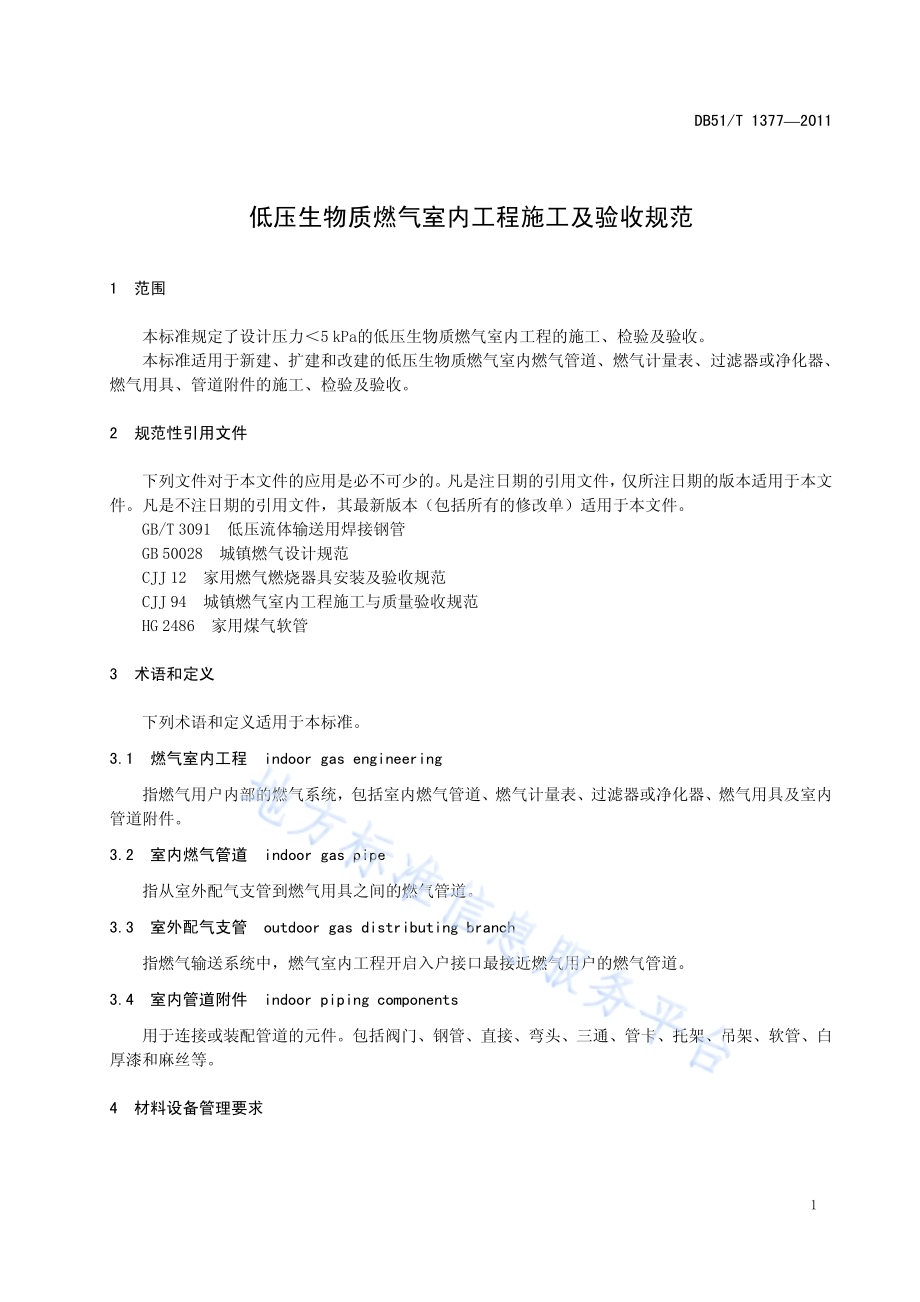

ICS 27.060.20 F 13 DB51 四川省地方标准 DB51/T 13772011 低压生物质燃气室内工程施工及验收规范 2011-12-28发布 2012-03-01实施四川省质量技术监督局 发布 DB51/T 13772011 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 材料设备管理要求.1 5 室内燃气管道的安装.2 6 过滤器或净化器的安装.3 7 燃气计量表的安装.4 8 燃气用具的安装.4 9 室内燃气管道的检查.5 10 过滤器或净化器的检查.5 11 燃气计量表的检查.5 12 燃气用具的检查.5 13 燃气室内工程的检验.6 14 燃气室内工程的验收.6 DB51/T 13772011 II 前 言 本标准由四川省农业厅提出。本标准由四川省农业机械标准化技术委员会归口。本标准由四川省质量技术监督局批准。本标准起草单位：四川省农业机械研究设计院、双流县农机技术推广站。本标准主要起草人：余满江、熊昌国、冯文霞、程方平、庹洪章、易文裕、杜长明。DB51/T 13772011 1 低压生物质燃气室内工程施工及验收规范 1 范围 本标准规定了设计压力5 kPa的低压生物质燃气室内工程的施工、检验及验收。本标准适用于新建、扩建和改建的低压生物质燃气室内燃气管道、燃气计量表、过滤器或净化器、燃气用具、管道附件的施工、检验及验收。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3091 低压流体输送用焊接钢管 GB 50028 城镇燃气设计规范 CJJ 12 家用燃气燃烧器具安装及验收规范 CJJ 94 城镇燃气室内工程施工与质量验收规范 HG 2486 家用煤气软管 3 术语和定义 下列术语和定义适用于本标准。3.1 燃气室内工程 indoor gas engineering 指燃气用户内部的燃气系统，包括室内燃气管道、燃气计量表、过滤器或净化器、燃气用具及室内管道附件。3.2 室内燃气管道 indoor gas pipe 指从室外配气支管到燃气用具之间的燃气管道。3.3 室外配气支管 outdoor gas distributing branch 指燃气输送系统中，燃气室内工程开启入户接口最接近燃气用户的燃气管道。3.4 室内管道附件 indoor piping components 用于连接或装配管道的元件。包括阀门、钢管、直接、弯头、三通、管卡、托架、吊架、软管、白厚漆和麻丝等。4 材料设备管理要求 DB51/T 13772011 2 4.1 燃气室内工程所用的管道附件、设备及有关材料的规格、性能等应符合国家现行有关标准及设计文件的规定，并应有出厂合格文件；燃气用具和计量装置等必须选用经国家主管部门认可的检测机构检测合格的产品。4.2 燃气室内工程采用的材料、设备及管道附件进场时，施工单位应按国家现行标准及设计文件组织检查验收。验收应以外观检查和查验质量合格文件为主，验收合格方可进场使用。4.3 管道附件和设备的运输及存放应符合下列规定：a)管道附件和设备在运输、装卸和搬动时，应避免被污染和损坏；b)管道及设备应水平堆放，堆放高度2 m。管道附件应原箱码堆，堆放高度3 层；c)燃气计量表应水平堆放，堆放高度8 层，严禁倒置；d)燃气炉具应水平堆放，堆放高度10 层；e)燃气饭煲应水平堆放，堆放高度6层。5 室内燃气管道的安装 5.1 一般规定 5.1.1 燃气管道不得布置在地下室、半地下室或地上密闭空间内。5.1.2 室内燃气管道安装前应对管道附件进行内外部清扫。5.1.3 在安装过程中，不得在承重的梁、柱和结构缝上开孔；不得损坏建筑物的结构和防火性能。5.1.4 阀门的安装应符合 CJJ 94 的有关规定。5.2 室内燃气管道 5.2.1 燃气室内工程使用的管道附件应按设计文件选用。5.2.2 室内燃气管道应选用热镀锌钢管，其质量应符合 GB/T 3091的规定。5.2.3 每个用户的燃气室内管道宜直接从室外配气支管引入，管道长度宜在 12 m 内。5.2.4 室内燃气管道宜采用明管敷设和螺纹连接。5.2.5 燃气管道采用的支撑形式宜按表 1选择。表1 燃气管道采用的支撑形式 公称尺寸 砖砌墙壁 混凝土制墙板 石膏空心墙板 木结构墙 楼板 DNl5DN20 管卡 管卡 管卡、夹壁管卡 管卡 吊架 DN25DN40 管卡、托架 管卡、托架 夹壁管卡 管卡 吊架 5.2.6 螺纹连接应符合下列要求：a)钢管在切割或攻制螺纹时，不得出现开裂。加工好的螺纹应用连接件试装，用手力拧进 2 扣3 扣为宜；b)现场攻制的管螺纹扣数应符合表 2的规定；c)钢管的螺纹应光滑端正，无斜丝、乱丝、断丝或脱落，缺损长度不应超过螺纹数的 10%；DB51/T 13772011 3 d)管道螺纹连接头的密封材料宜采用白厚漆和麻丝；e)拧紧管件时，不应将密封材料挤入管道内，拧紧后应将外露的密封材料清除干净；f)管件拧紧后，外露螺纹 1 扣3 扣为宜，并对外露的螺纹进行防锈处理。表2 现场攻制的管螺纹扣数 管子公称尺寸dn dnDN20 DN20dnDN40 螺纹扣数 910 1012 5.2.7 燃气管道与燃气用具之间的软管连接应符合下列要求：a)软管质量应符合 HG 2486 的规定；b)软管与管道、燃气用具的连接应采用管卡紧固；c)当软管与燃气用具连接时，其长度不得超过 2 m；d)软管不得穿过墙、楼板、顶棚、门和窗；e)软管上不得使用管件将其分成两个或多个支管。5.2.8 燃气管道安装时应有 1%坡度，且坡向室外配气支管；如不能满足时，宜在室外管道的低凹处安装放水阀。5.2.9 室内燃气管道与电气设备、相邻管道、设备平行或交叉敷设时，其最小净距应符合表 3 的要求。表3 室内燃气管道与电气设备、相邻管道、设备之间的最小净距 单位为厘米 名 称 平行敷设 交叉敷设 明装的绝缘电线或电缆 25 10 暗装或管内绝缘电线 5（从所作的槽或管子的边缘算起）1 电插座、电源开关 15 不允许 电气设备 配电盘、配电箱或电表 30 不允许 相邻管道 应保证燃气管道、相邻管道的安装、检查和维修 2 燃 气 用 具 主立管与燃气用具水平净距不应小于30；灶前管与燃气用具水平净距不得小于20；当燃气管道在燃气用具上方通过时，应位于抽油烟机上方，且与燃气用具的垂直净距应大于100。注1：当明装电线加绝缘套管且套管的两端各伸出燃气管道10时，套管与燃气管道的交叉净距可降至1。注2：当布置确有困难时，采取有效措施后可适当减少净距。5.2.10 管道支撑件、托架、吊架、管卡（以下简称“支架”）的安装应符合下列要求：a)支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护；b)当水平管道上有阀门时，应在阀门的进气端 1 m 范围内设支架并尽可能靠近阀门；c)水平管道转弯处，应在 1 m 的范围内设置固定支架。6 过滤器或净化器的安装 6.1 过滤器或净化器应按说明书规定进行安装。DB51/T 13772011 4 6.2 过滤器或净化器的安装位置应满足正常使用、检修和过滤材料更换的要求。6.3 过滤器或净化器支架的安装应端正牢固，无倾斜。7 燃气计量表的安装 7.1 燃气计量表应按设计文件和产品说明书规定进行安装。7.2 燃气计量表的安装场所应符合 GB 50028 的规定。7.3 燃气计量表的安装位置应满足正常使用、抄表和检修的要求。7.4 燃气计量表与燃具、电气设施的最小水平净距应符合表 4的要求。表4 燃气计量表与燃气用具、电气设施之间的最小水平净距 单位为厘米 名 称 与燃气计量表的最小水平净距 相邻管道、燃气管道 便于安装、检查及维修 家用燃气灶具 30（表高位安装时）热水器 30 配电盘、配电箱和电表 50 电源插座、电源开关 20 燃气计量表 便于安装、检查及维修 7.5 燃气计量表安装后应横平竖直，不得倾斜、倒置。8 燃气用具的安装 8.1 一般规定 8.1.1 燃气用具的应按说明书规定进行安装。8.1.2 燃气用具的安装场所应符合 GB 50028 的有关规定。8.1.3 燃气用具的安装应符合 CJJ 12 的有关规定。8.1.4 燃气用具与电气设备、相邻管道之间的最小水平净距应符合表 5 的规定。表5 燃气用具与电气设备、相邻管道之间的最小水平净距 位为厘米 名 称 与燃气灶具的水平净距 与燃气热水器的水平净距 明装的绝缘电线或电缆 30 30 暗装或管内绝缘电线 20 20 电插座、电源开关 30 15 配电盘、配电箱或电表 100 100 8.1.5 燃气用具与可燃的墙壁、地板和家具之间应设隔火隔热层，隔火隔热层与可燃的墙壁、地板和家具之间间距宜1 cm。8.2 燃气热水器的安装 8.2.1 应选用强排式燃气热水器。DB51/T 13772011 5 8.2.2 应安装在坚固耐火的墙面上，并便于操作。8.2.3 与室内燃气管道和冷热水管道正确连接牢固；燃气管道的阀门、冷热水管道阀门应便于操作和检修。8.3 燃气灶具和燃气饭煲的安装 8.3.1 燃气灶具和燃气饭煲应平稳置于灶台。8.3.2 燃气灶具和燃气饭煲与墙净距应10 cm，与侧面墙的净距应15 cm，与木质门、窗及木质家具的净距应20 cm。9 室内燃气管道的检查 9.1 螺纹连接应按下列要求检查：d)安装前应按 5.2.6 a）5.2.6 d）的要求检查，抽查数量大于总螺纹连接头数量的 10%；e)安装后应按 5.2.6 e）5.2.6 f）的要求全部检查。9.2 管道的放水阀应全部检查。9.3 室内燃气管道与电气设备、相邻管道、设备之间的最小净距应按表 3的要求全部检查。9.4 支架应按 5.2.10 的要求全部检查。10 过滤器或净化器的检查 10.1 过滤器或净化器安装位置应按 6.2的要求全部检查。10.2 过滤器或净化器支架应按 6.3 的要求全部检查。10.3 螺纹连接应按 9.1 的要求全部检查。11 燃气计量表的检查 11.1 燃气计量表与燃气用具、电气设施之间的最小水平净距按表 4 的要求全部检查。11.2 螺纹连接按 9.1 的要求全部检查。12 燃气用具的检查 12.1 燃气热水器应按 8.2.18.2.3 的要求全部检查。12.2 燃气用具与电气设备、相邻管道之间的最小水平净距应按表 5 的要求全部检查。12.3 燃气灶具和燃气饭煲应按 8.3.1、8.3.2 的要求全部检查。12.4 螺纹连接应按 9.1 的要求全部检查。12.5 软管连接应按 5.2.7 的要求全部检查。DB51/T 13772011 6 13 燃气室内工程的检验 13.1 一般规定 13.1.1 对每个燃气用户应进行检验。13.1.2 检验介质为空气。严禁用可燃气体和氧气进行检验。13.1.3 检验使用 U型压力计，量程10 kPa，最小分度值 10 Pa。13.1.4 气密性检验前应制定检验方案和安全措施。13.1.5 检验时发现的缺陷，应在检验压力降至大气压后进行处理。处理后应重新进行检验，直至合格。13.1.6 燃气用具的检验应符合 CJJ 12 的有关规定。13.2 气密性检验 13.2.1 气密性检验应符合下列要求时方为合格：a)室外配气支管到燃气计量表前阀门之间的燃气管道应按下列要求进行气密性检验：1)检验压力为 7 kPa；2)用肥皂液或洗衣粉液等泡沫丰富的检漏液对所有连接点进行检查，应无渗漏；3)用 U 型压力计检查燃气管道压降，观测 10 min，压力降不超过 200 Pa。b)燃气计量表前阀门到用户燃气用具之间的燃气管道应按下列要求进行气密性检验：1)检验压力为 3 kPa；2)用肥皂液或洗衣粉液等泡沫丰富的检漏液对所有连接点进行检查，应无渗漏；3)用 U 型压力计检查燃气管道压降，观测 5 min，压力降不超过 200 Pa。13.2.2 气密性检验合格后方可在室外配气支管上开启入户接口。14 燃气室内工程的验收 燃气室内工程检验合格后，提交验收报告。验收报告包括以下内容：a)材料的出厂质量合格证明文件或质量保证文件；b)设备的出厂合格证；c)燃气室内工程施工安装技术文件记录；d)燃气室内工程气密性检验合格记录。_ DB51/T 13772011
