地震仪器烈度表DB35／T 1308-2012.pdf

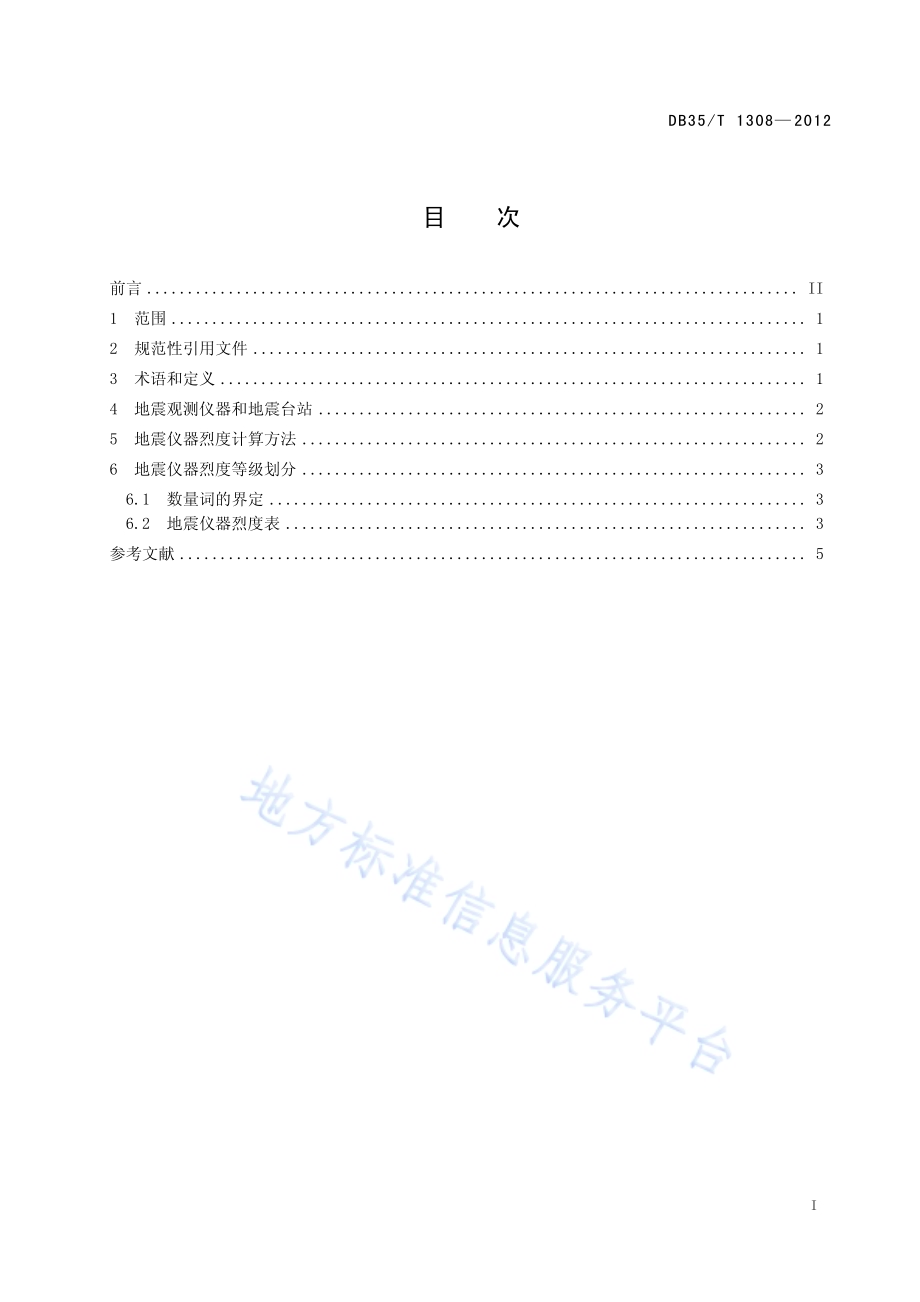

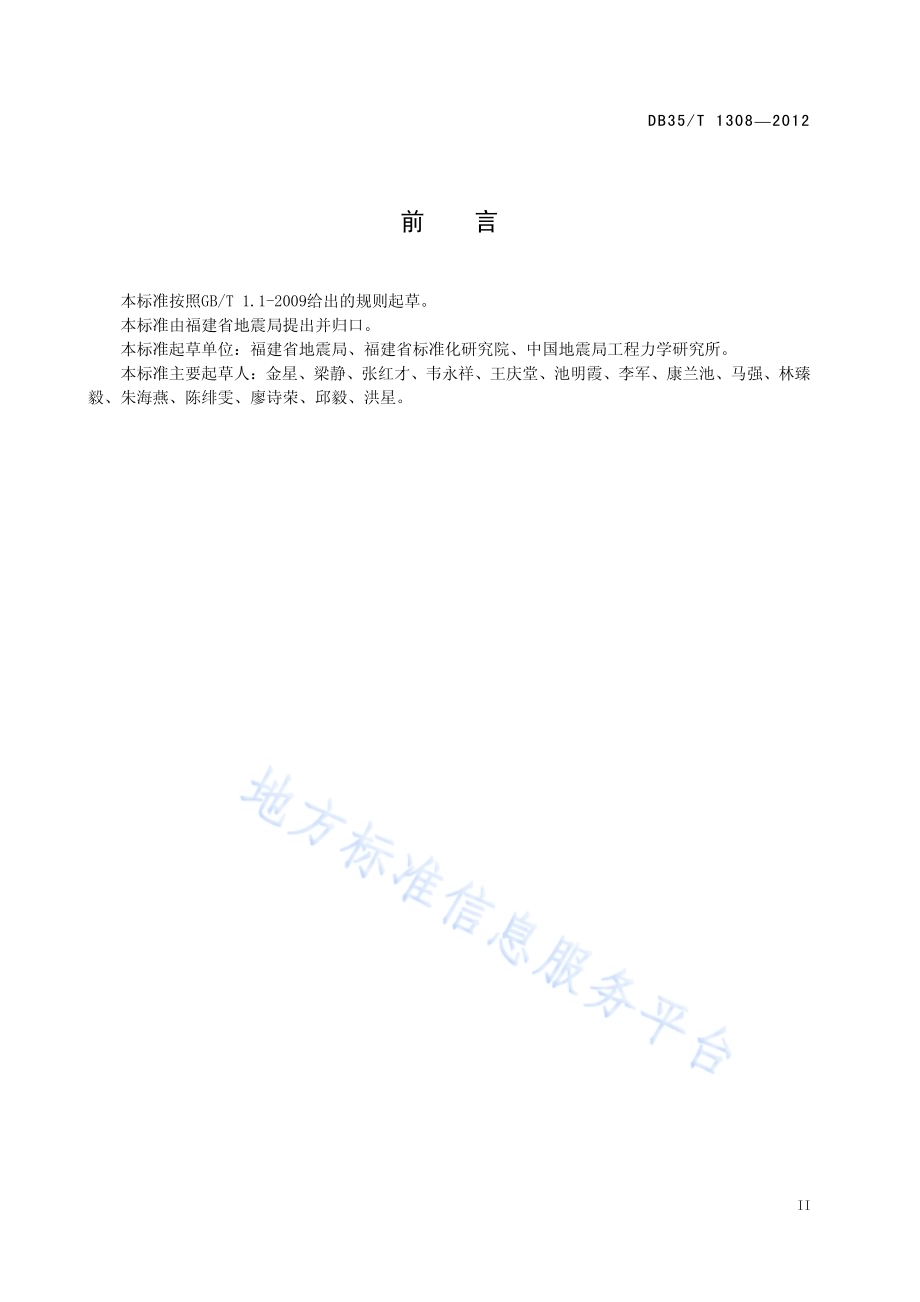

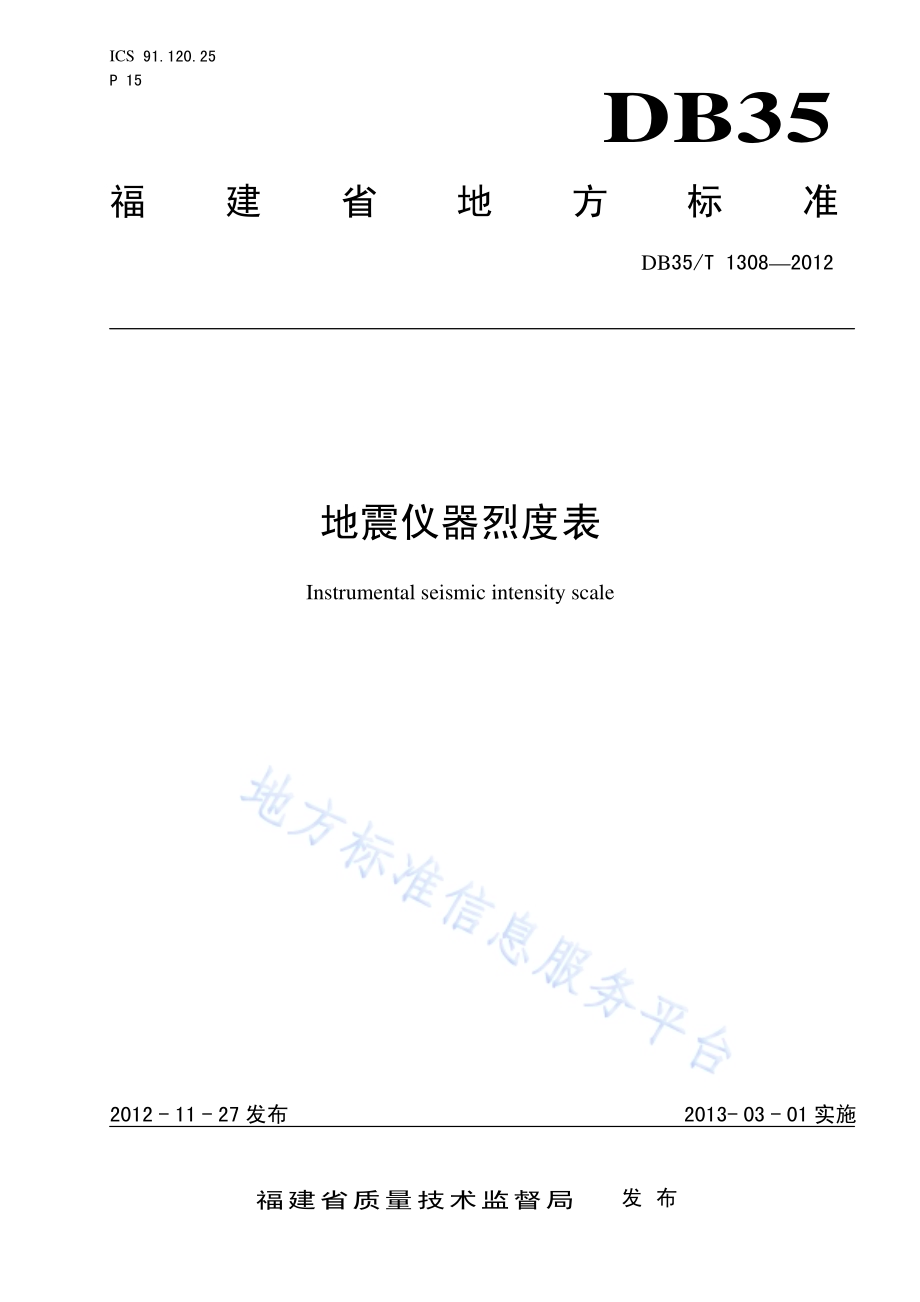

ICS 91.120.25 P 15 DB35 福建省地方标准 DB35/T 13082012 地震仪器烈度表 Instrumental seismic intensity scale 2012-11-27发布 2013-03-01实施福建省质量技术监督局 发布 DB35/T 13082012 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 地震观测仪器和地震台站.2 5 地震仪器烈度计算方法.2 6 地震仪器烈度等级划分.3 6.1 数量词的界定.3 6.2 地震仪器烈度表.3 参考文献.5 DB35/T 13082012 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由福建省地震局提出并归口。本标准起草单位：福建省地震局、福建省标准化研究院、中国地震局工程力学研究所。本标准主要起草人：金星、梁静、张红才、韦永祥、王庆堂、池明霞、李军、康兰池、马强、林臻毅、朱海燕、陈绯雯、廖诗荣、邱毅、洪星。DB35/T 13082012 1 地震仪器烈度表 1 范围 本标准规定了地震仪器烈度的术语和定义、地震观测仪器和台站、计算方法和等级划分。本标准适用于地震发生后福建省内的烈度速报。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 19531.1 地震台站观测环境技术要求 第1部分：测震 GB/T 24335-2009 建（构）筑物地震破坏等级划分 DB/T 10 数字强震动加速度仪 DB/T 16 地震台站建设规范 测震台站 DB/T 17 地震台站建设规范 强震动台站 DB/T 21 地震观测仪器进网技术要求 常用技术参数表述与测试方法 DB/T 22 地震观测仪器进网技术要求 地震仪 3 术语和定义 GB/T 18207.1确立的以及下列术语和定义适用于本标准。3.1 地震烈度 seismic intensity 地震引起的地面震动及其影响的强弱程度。GB/T 17742-2008，定义2.1 3.2 地震动 ground motion 地震引起的地面运动。GB/T 18207.2-2005，定义6.1.1 3.3 地震仪器烈度 instrumental seismic intensity 根据仪器观测记录得到的地面震动的强弱程度。3.4 持续时间 duration 地震动时程中，超过某一幅值（绝对或相对值）的地震动时间段长度。JGJ/T 97-2011，定义3.2.30 3.5 加速度时程 acceleration time history DB35/T 13082012 2 加速度随时间变化的过程曲线。3.6 等效峰值加速度 effective peak acceleration 地震动加速度记录中，持续时间超过某一水平的地震动幅值。4 地震观测仪器和地震台站 4.1 地震观测仪器进网技术要求应符合 DB/T 10、DB/T 21、DB/T 22 的规定。4.2 地震台站建设及环境等技术要求应符合 GB/T 19531.1、DB/T 16、DB/T 17 的规定。5 地震仪器烈度计算方法 5.1 采用幅值滤波器对三分向加速度时程进行 0.30-3.00 Hz 无相移带通滤波。三分向地震动加速度时程由地震观测仪器记录得到。该滤波器表达式为：64864212.87 16.65()9.18 20.77 1.34 0.13ffHfffff+=+.(1)式中：H（）幅值滤波器的系统函数；自振频率，单位为赫兹（Hz）。5.2 采用公式（2）计算合成加速度时程。222ew ns udaaaa=+.(2)式中：a 合成加速度时程；ewa 滤波后东西向加速度时程；nsa 滤波后北南向加速度时程；uda 滤波后垂直向加速度时程。5.3 将等效峰值加速度 A0.5代入式（3）中计算：()81.7 log 71.25.0 10+=A Ii.(3)式中：Ii 测点位置处的地震仪器烈度计算值；A0.5合成加速度时程中持续时间大于等于0.5 s时的等效峰值加速度，单位为米每平方秒（m/s2）。注：地震动会受到场地条件和地形地貌条件的影响，从而引起同一地区不同位置的观测台站的地震仪器烈度计算值的差异。5.4 地震仪器烈度为公式（3）地震仪器烈度计算值四舍五入取整后的数值。6 地震仪器烈度等级划分 DB35/T 13082012 3 6.1 数量词的界定 数量词采用个别、少数、多数、大多数和绝大多数，其范围界定如下:a)“个别”为 10%以下；b)“少数”为 10%45%；c)“多数”为 40%70%；d)“大多数”为 60%90%；e)“绝大多数”为 80%以上。6.2 地震仪器烈度表 地震仪器烈度共划分为12个等级，用阿拉伯数字1-12表示。地震仪器烈度等级及潜在危害与人的感觉见表1。表1 地震仪器烈度表 地震潜在危害与人的感觉 地震仪器烈度 等效峰值加速度 m/s2 人的感觉 建（构）筑物危害 其他震害 1(0.4710-2)无感 2 0.7210-2(0.4810-21.1010-2)室内个别静止中的人有感觉 3 1.6810-2(1.1110-22.5710-2)室内少数静止中的人有感觉 悬挂物微动 4 3.9310-2(2.5810-26.0110-2)室内多数人、室外少数人有感觉，少数人梦中惊醒 悬挂物明显摆动，器皿作响 5 9.1910-2(6.0210-214.0510-2)室内绝大多数、室外多数人有感觉，多数人梦中惊醒 基本完好 悬挂物大幅度晃动，不稳定器物摇动或翻倒 6 21.4810-2(14.0610-232.8610-2)多数人站立不稳，少数人惊逃户外 轻微破坏 家具和物品移动；河岸和松软土出现裂缝，饱和沙层出现喷砂冒水 7 50.2510-2(32.8710-276.8410-2)大多数人惊逃户外，骑自行车的人有感觉，行驶中的汽车驾乘人员有感觉 轻微破坏和/或中等破坏 物体从架子上掉落；河岸出现塌方，饱和沙层常见喷砂冒水，松软土地裂缝较多 8 1.18(76.8510-21.80)多数人摇晃颠簸，行走困难 中等破坏 干硬土上出现裂缝，饱和沙层绝大多数喷砂冒水 9 2.75(1.814.20)行动的人摔倒 严重破坏 干硬土上出现裂缝，可见岩层裂缝、错动，滑坡、塌方常见 10 6.43(4.219.83)骑自行车的人会摔倒，处于不稳定状态的人会摔离原地，有抛起感 严重破坏和/或毁坏 山崩和地震裂缝出现，基岩上拱桥破坏 DB35/T 13082012 4 表 1（续）地震潜在危害与人的感觉 地震仪器烈度 等效峰值加速度 m/s2 人的感觉 建（构）筑物危害 其他震害 11 15.04（9.84-22.98）毁坏 地震断裂延续很大，大量山崩滑坡 12（22.99）毁坏 地面剧烈变化，山河改观 注1：表中给出的“等效峰值加速度”是中间值，括弧内给出的是变动范围。注2：表中“建（构）筑物危害”的危害等级参照GB/T 24335-2009的规定进行划分。注3：地震造成的破坏会受到地震动特性（如幅值、频谱、持续时间等）、建（构）筑物类型等因素的综合影响，从而引起地震仪器烈度相同地区遭受的破坏情况的差异。A DB35/T 13082012 5 参 考 文 献 1 中国数字强震动台网技术规程，2005 2 GB/T 17742-2008 中国地震烈度表 3 GB/T 18207.1 防震减灾术语 第一部分：基本术语 4 GB/T 18207.2-2005 防震减灾术语 第二部分：专业术语 5 JGJ/T 97-2011 工程抗震术语标准 6 DB/T 25-2008 地震观测量与单位 7 气象厅烈度阶级表（日）,1996 _ DB35/T 13082012 福建省地方标准 地震仪器烈度表 DB35/T 13082012*2013年 1月第一版 2013年 1月第一次印刷
