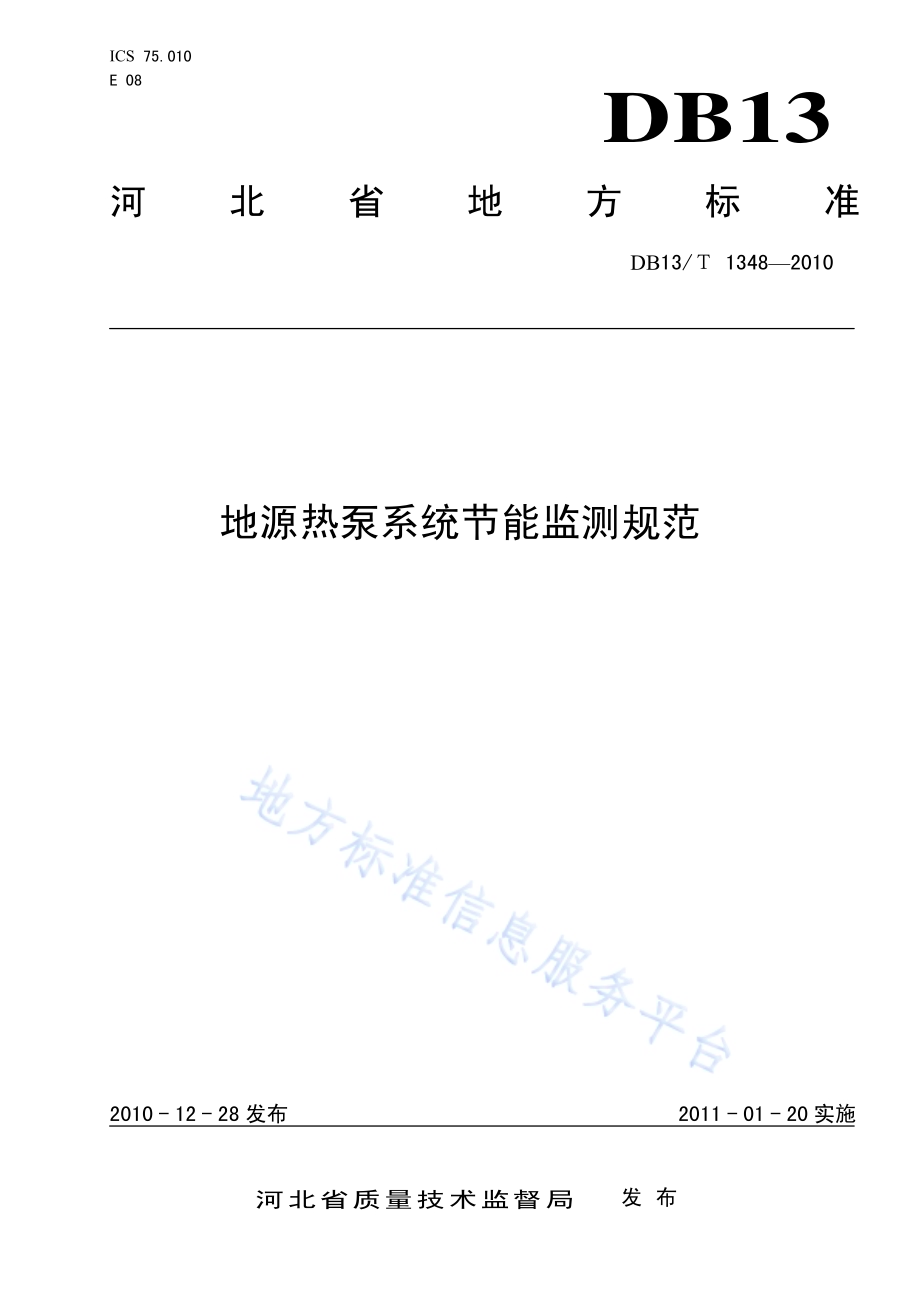

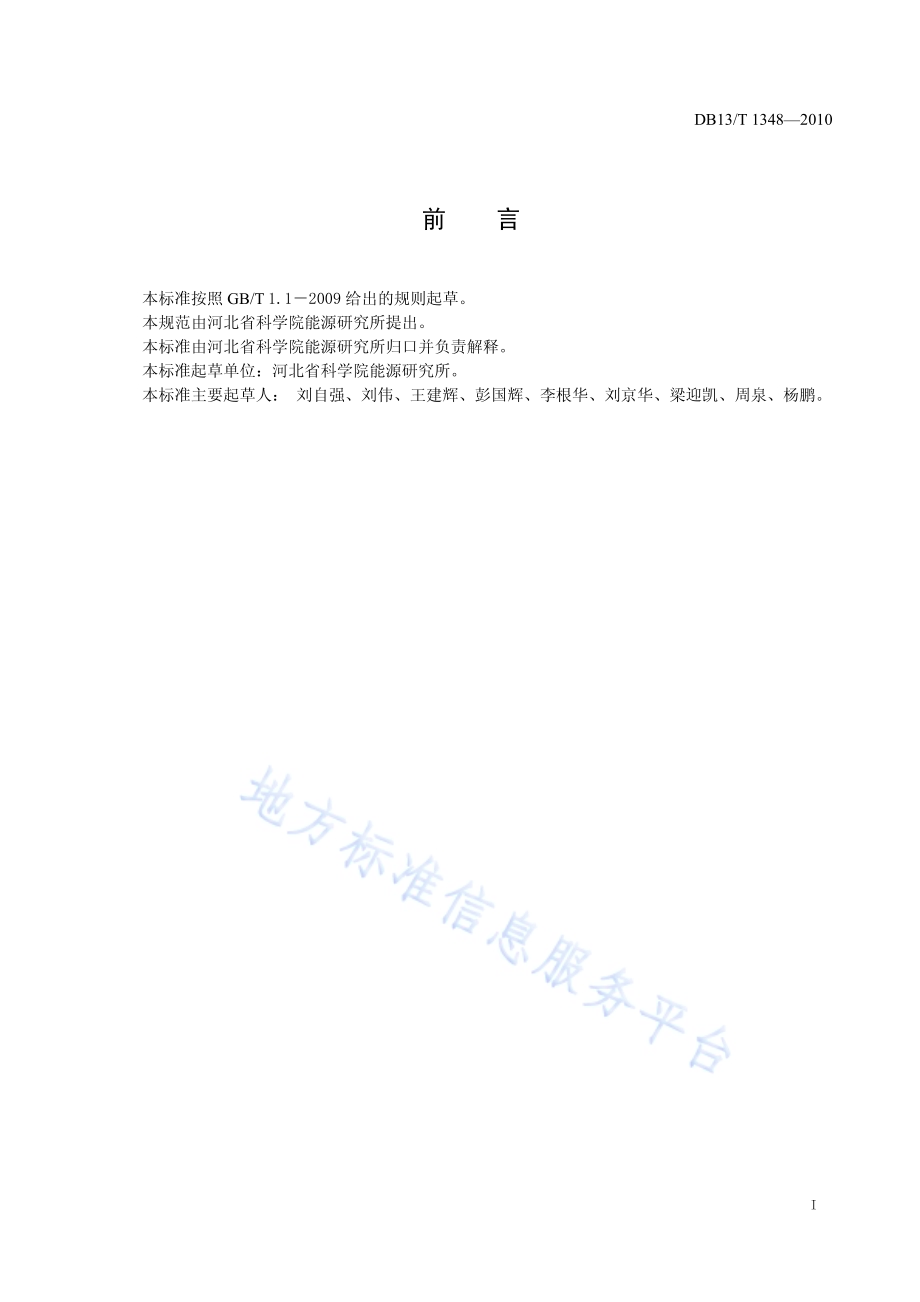

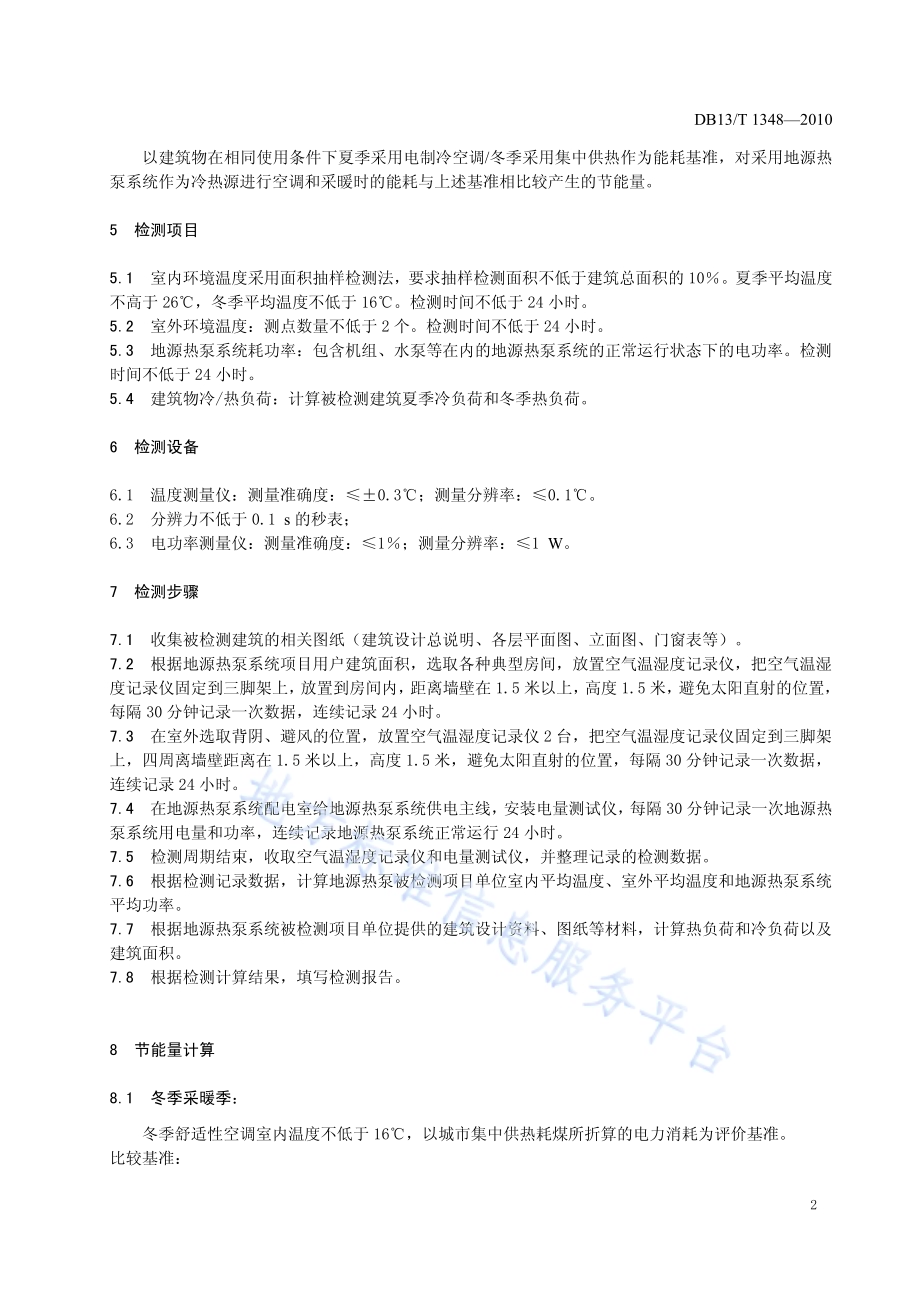

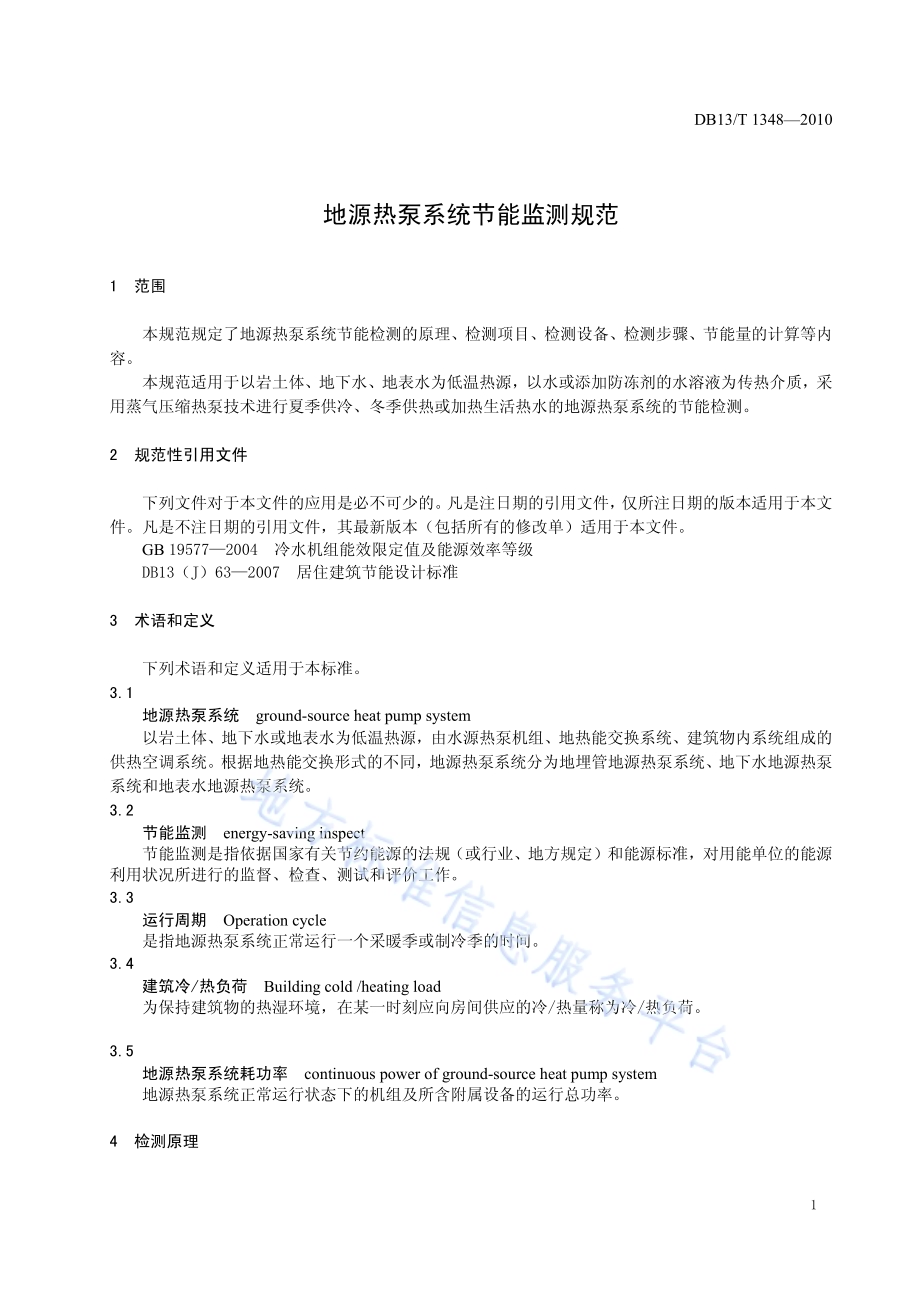

ICS 75.010 E 08 DB13 河北省地方标准 DB13/13482010 地源热泵系统节能监测规范 2010-12-28发布 2011-01-20实施河北省质量技术监督局 发布 DB13/T 13482010 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本规范由河北省科学院能源研究所提出。本标准由河北省科学院能源研究所归口并负责解释。本标准起草单位：河北省科学院能源研究所。本标准主要起草人：刘自强、刘伟、王建辉、彭国辉、李根华、刘京华、梁迎凯、周泉、杨鹏。DB13/T 13482010 1 地源热泵系统节能监测规范 1 范围 本规范规定了地源热泵系统节能检测的原理、检测项目、检测设备、检测步骤、节能量的计算等内容。本规范适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行夏季供冷、冬季供热或加热生活热水的地源热泵系统的节能检测。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 195772004 冷水机组能效限定值及能源效率等级 DB13（J）632007 居住建筑节能设计标准 3 术语和定义 下列术语和定义适用于本标准。3.1 地源热泵系统 ground-source heat pump system 以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。根据地热能交换形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。3.2 节能监测 energy-saving inspect 节能监测是指依据国家有关节约能源的法规（或行业、地方规定）和能源标准，对用能单位的能源利用状况所进行的监督、检查、测试和评价工作。3.3 运行周期 Operation cycle 是指地源热泵系统正常运行一个采暖季或制冷季的时间。3.4 建筑冷/热负荷 Building cold/heating load 为保持建筑物的热湿环境，在某一时刻应向房间供应的冷/热量称为冷/热负荷。3.5 地源热泵系统耗功率 continuous power of ground-source heat pump system 地源热泵系统正常运行状态下的机组及所含附属设备的运行总功率。4 检测原理 DB13/T 13482010 2 以建筑物在相同使用条件下夏季采用电制冷空调/冬季采用集中供热作为能耗基准，对采用地源热泵系统作为冷热源进行空调和采暖时的能耗与上述基准相比较产生的节能量。5 检测项目 5.1 室内环境温度采用面积抽样检测法，要求抽样检测面积不低于建筑总面积的 10。夏季平均温度不高于 26，冬季平均温度不低于 16。检测时间不低于 24小时。5.2 室外环境温度：测点数量不低于 2个。检测时间不低于 24小时。5.3 地源热泵系统耗功率：包含机组、水泵等在内的地源热泵系统的正常运行状态下的电功率。检测时间不低于 24 小时。5.4 建筑物冷/热负荷：计算被检测建筑夏季冷负荷和冬季热负荷。6 检测设备 6.1 温度测量仪：测量准确度：0.3；测量分辨率：0.1。6.2 分辨力不低于0.1 s 的秒表；6.3 电功率测量仪：测量准确度：1；测量分辨率：1 W。7 检测步骤 7.1 收集被检测建筑的相关图纸（建筑设计总说明、各层平面图、立面图、门窗表等）。7.2 根据地源热泵系统项目用户建筑面积，选取各种典型房间，放置空气温湿度记录仪，把空气温湿度记录仪固定到三脚架上，放置到房间内，距离墙壁在 1.5 米以上，高度 1.5 米，避免太阳直射的位置，每隔 30 分钟记录一次数据，连续记录 24 小时。7.3 在室外选取背阴、避风的位置，放置空气温湿度记录仪 2台，把空气温湿度记录仪固定到三脚架上，四周离墙壁距离在 1.5 米以上，高度 1.5 米，避免太阳直射的位置，每隔 30 分钟记录一次数据，连续记录 24小时。7.4 在地源热泵系统配电室给地源热泵系统供电主线，安装电量测试仪，每隔 30 分钟记录一次地源热泵系统用电量和功率，连续记录地源热泵系统正常运行 24小时。7.5 检测周期结束，收取空气温湿度记录仪和电量测试仪，并整理记录的检测数据。7.6 根据检测记录数据，计算地源热泵被检测项目单位室内平均温度、室外平均温度和地源热泵系统平均功率。7.7 根据地源热泵系统被检测项目单位提供的建筑设计资料、图纸等材料，计算热负荷和冷负荷以及建筑面积。7.8 根据检测计算结果，填写检测报告。8 节能量计算 8.1 冬季采暖季：冬季舒适性空调室内温度不低于 16，以城市集中供热耗煤所折算的电力消耗为评价基准。比较基准：DB13/T 13482010 3 设计日最大小时耗煤量：q c=qh/H c12.(1)式中：qc设计日最大小时耗煤量，kg/m2h qh校订热负荷指标，W/m2 Hc标准煤热值，取8.14103 Wh/kg 1室外管网输送效率,采取节能措施后取0.95 2锅炉热效率，采取节能措施后取0.68 根据上述公式，可以计算出待检测建筑的采暖季耗煤量为：q c=1.9010-4qh（kg/m2h）.(2)在此条件下，煤耗量仅与建筑的采暖热负荷有关。将采暖季耗煤量折算成发电量。按目前国家标准，每 KWh 耗煤量 为0.36 kg，则待检测建筑的冬季每平米消耗基准电功率 Wj 1为：qc 1 000/0.36 简化后为：W j1=0.528qh（W/m2）.(3)8.1.1 夏季制冷季：夏季舒适性空调室内温度为：2426，夏季每平米消耗基 准电功率 Wj2值为:W j2=qs/EER（W/m2）.(4)式中：qs夏季建筑每平米冷负荷（W/m2）EERGB 195772004冷水机组能效限定值及能源效率标准中规定的机组限定值。8.1.2 温差修正：实际检测日与居住建筑节能设计标准（DB13（J）632007）中规定的室内外温度条件会存在一定的偏差，需要进行温差修正。修正系数 为：=（T sn-Tsw）/(Tcn-Tcw).(5)式中：Tsn设计室内温度（）Tsw设计室外温度（）Tcn测试室内温度（）Tcw测试室外温度（）8.2 平米节约功率值：8.2.1 冬季检测机组每平米节约功率 W1：W 1=Wj1-(WC1/M)（W/m2）.(6)式中：WC1冬季实测机组总功率（W）Wj1冬季每平米消耗基准功率（W/m2）M 检测建筑面积（m2）温差修正系数 8.2.2 夏季检测机组每平米节约功率 W2:W 2=Wj2-(WC2/M)（W/m2）.(7)DB13/T 13482010 4 式中：WC2夏季实测机组总功率（W）Wj2夏季每平米消耗基准功率（W/m2）M检测建筑面积（m2）温差修正系数 9 其它 9.1 检测设备应通过省级计量机构的鉴定，并在有效检定周期内。9.2 温度记录仪的记录时间须与电功率检测仪的记录时间一致。且记录起始时间应为最末一台温度记录仪放置完毕后一小时。_
