水文监测设施建设技术规范DB64／T 1946-2023.pdf

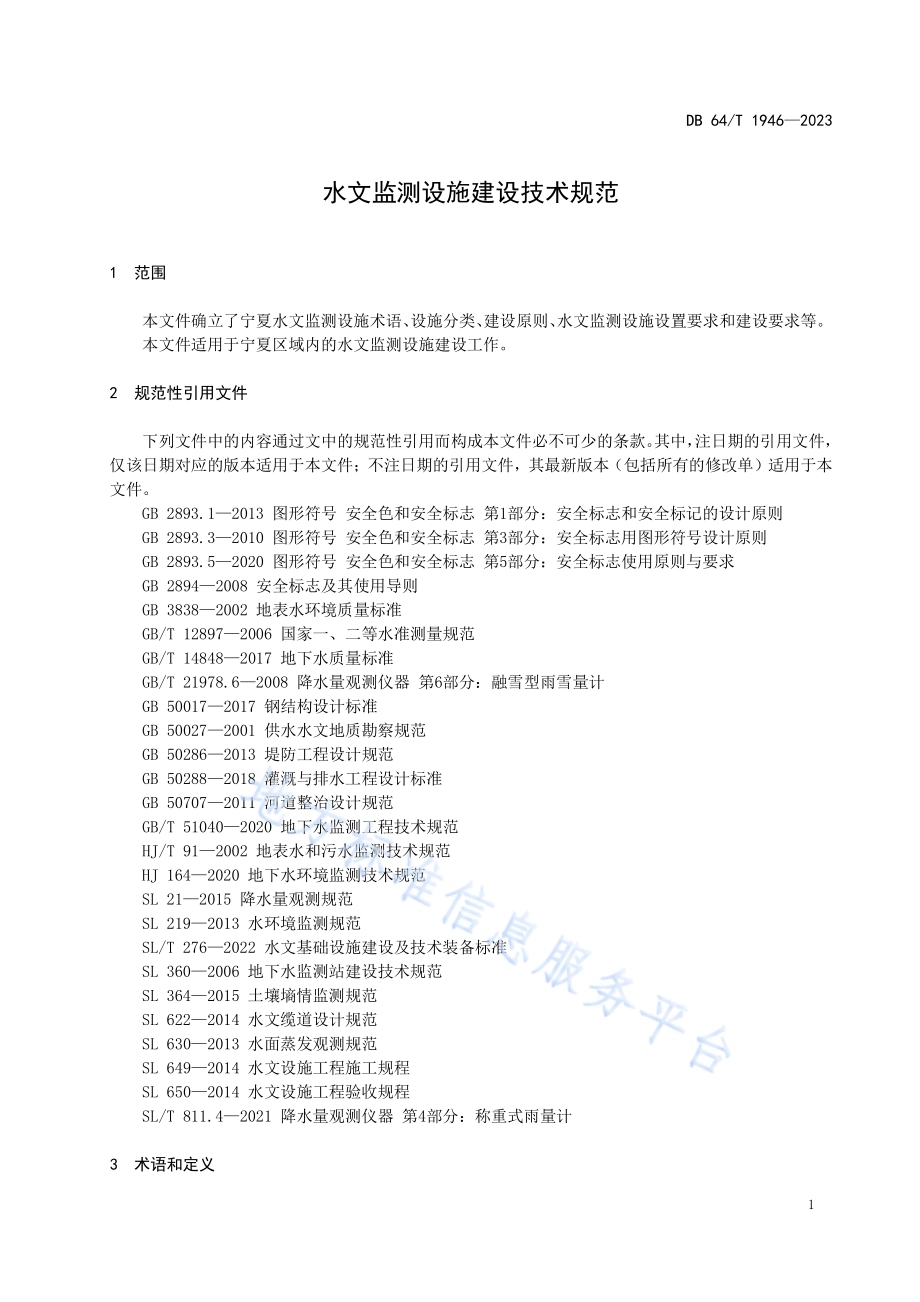

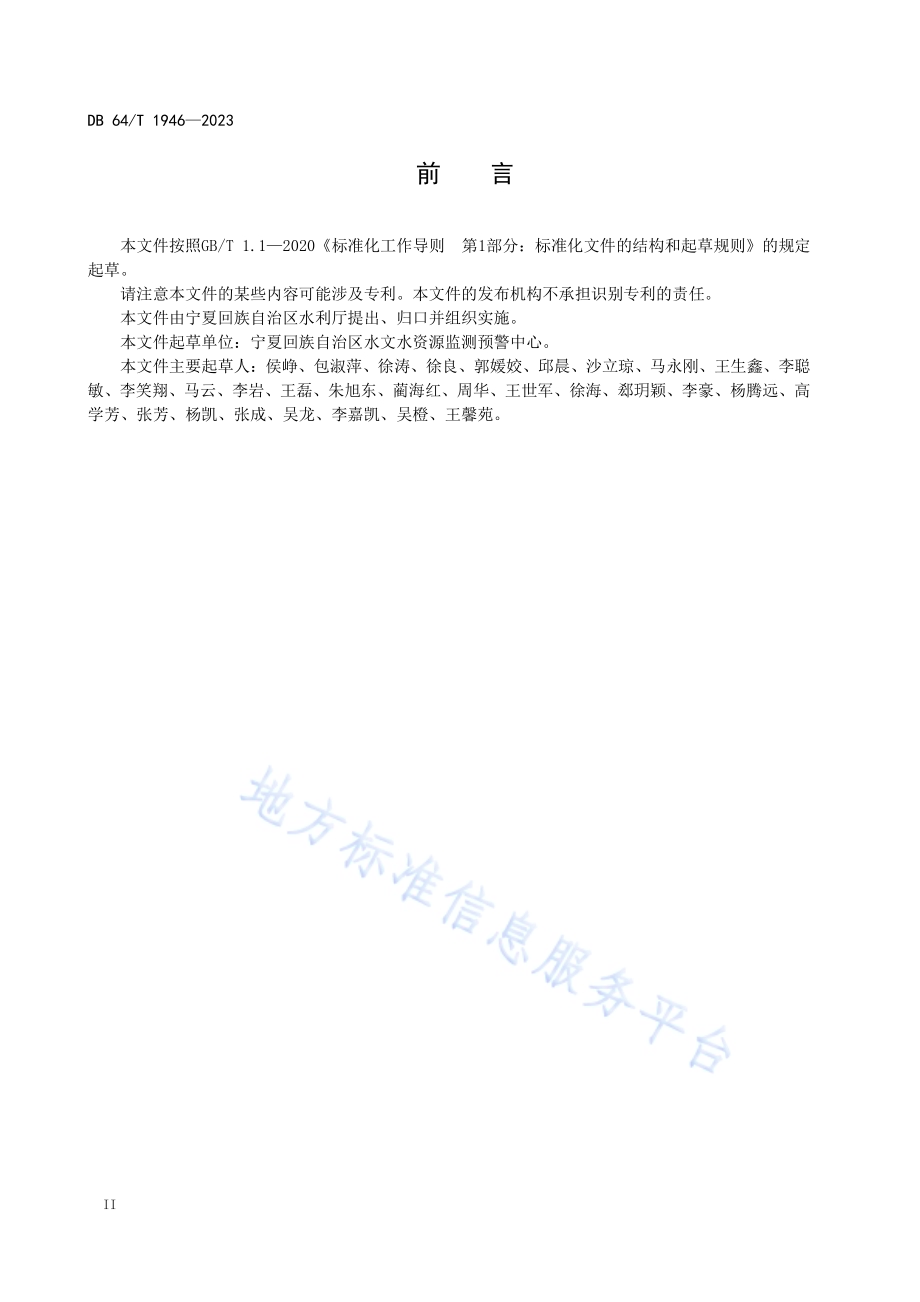

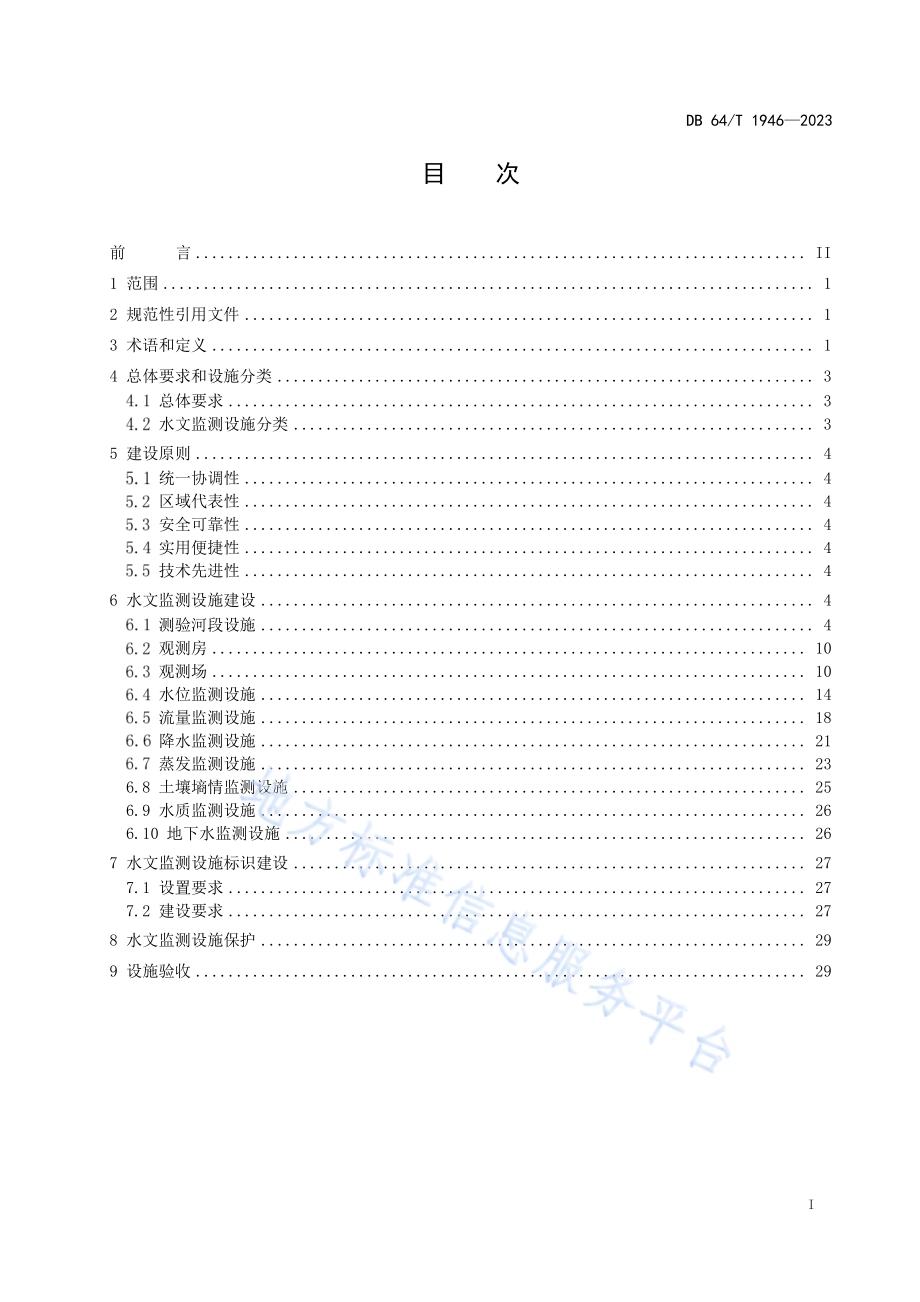

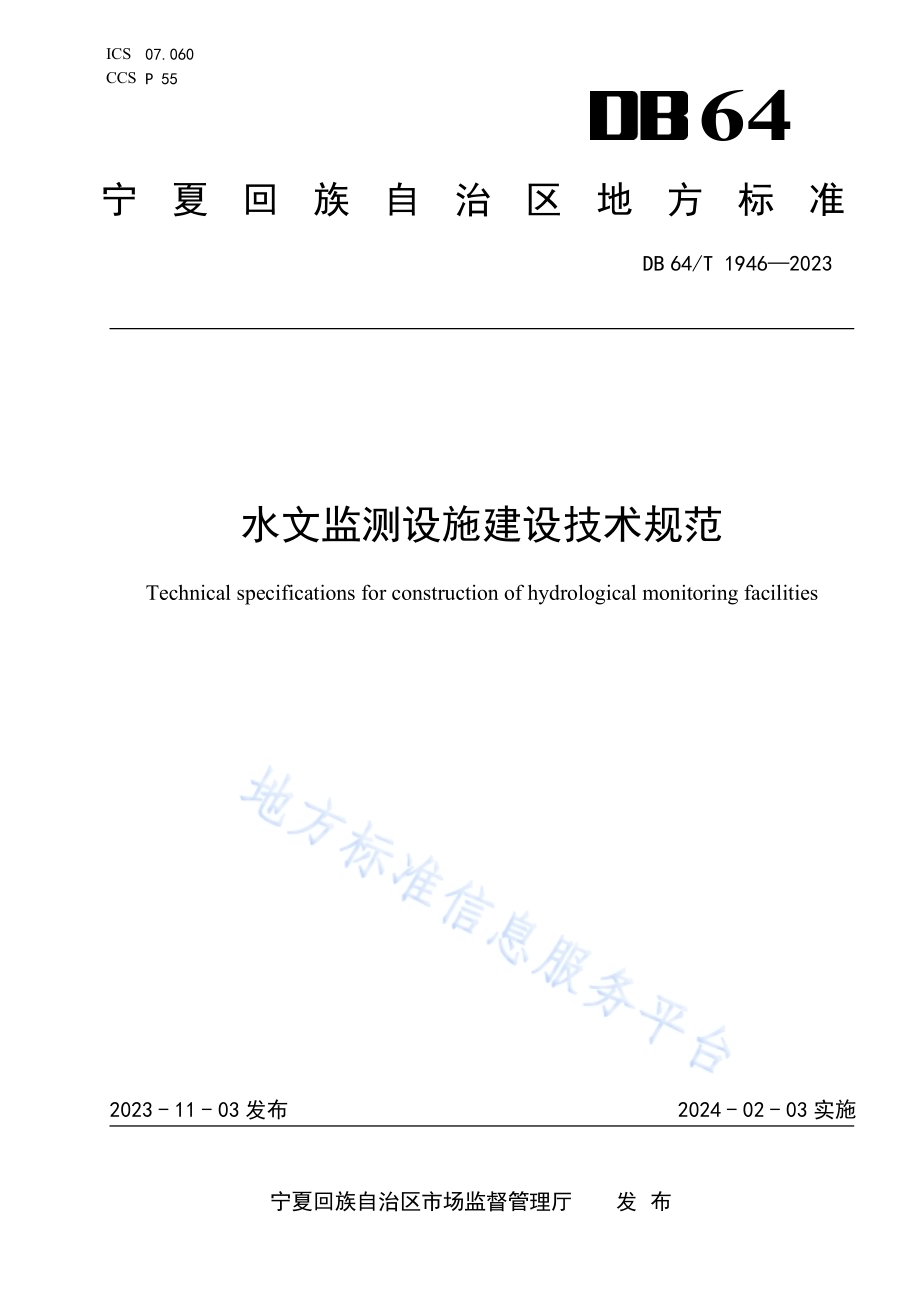

ICS 07.060 CCS P 55 64 宁夏回族自治区地方标准 DB 64/T 19462023 水文监测 设施建设 技术规范 Technical specifications for construction of hydrological monitoring facilities 2023-11-03 发布 2024-02-03 实施 宁夏回族 自治区 市 场监督管 理厅 发 布 DB 64/T 19462023 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总 体要 求和 设施 分类.3 总体 要求.3 水文 监测 设施 分类.3 5 建设 原则.4 统一 协调 性.4 区域 代表 性.4 安全 可靠 性.4 实用 便捷 性.4 技术 先进 性.4 6 水文 监测 设施 建设.4 测验 河段 设施.4 观测 房.10 观测 场.10 水位 监测 设施.14 流量 监测 设施.18 降水 监测 设施.21 蒸发 监测 设施.23 6.8 土壤 墒情 监测 设施.25 6.9 水质 监测 设施.26 6.10 地 下水 监测 设施.26 7 水文监 测设 施标 识建 设.27 7.1 设置 要求.27 7.2 建设 要求.27 8 水文监 测设 施保 护.29 9 设施验 收.29 DB 64/T 19462023 II 前 言 本文件 按照GB/T 1.12020标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由宁 夏回 族自 治区 水利厅 提出、归口 并 组织 实施。本文件 起草 单位：宁 夏回 族自治 区水 文水 资源 监测 预警中 心。本文件 主要 起草 人：侯峥、包淑 萍、徐涛、徐 良、郭媛姣、邱 晨、沙立 琼、马永刚、王 生鑫、李 聪敏、李笑 翔、马云、李 岩、王 磊、朱旭 东、蔺海 红、周 华、王世 军、徐海、郄玥颖、李豪、杨腾 远、高学芳、张芳、杨 凯、张成、吴龙、李 嘉凯、吴 橙、王馨苑。DB 64/T 19462023 1 水文监测 设施建 设技术规 范 1 范围 本文件 确立 了宁 夏水 文监 测设施 术语、设施 分类、建 设原则、水文 监测 设施设 置要 求 和建 设要 求等。本文件 适用 于宁 夏区 域内 的水文 监测 设施 建设 工作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 2893.12013 图形 符号 安全 色和 安全 标志 第1 部分：安全 标志 和安 全标 记的设 计原 则 GB 2893.32010 图形 符号 安全 色和 安全 标志 第3 部分：安全 标志 用图 形符 号设计 原则 GB 2893.52020 图形 符号 安全 色和 安全 标志 第5 部分：安全 标志 使用 原则 与要求 GB 28942008 安全 标志 及其使 用导 则 GB 38382002 地表 水环 境质量 标准 GB/T 128972006 国家 一、二等 水准 测量 规范 GB/T 148482017 地 下水质 量 标准 GB/T 21978.62008 降水量 观 测仪 器 第6 部分：融 雪型雨 雪量 计 GB 500172017 钢结 构设计 标 准 GB 500272001 供水 水文地 质 勘察 规范 GB 502862013 堤防 工程设 计 规范 GB 502882018 灌溉 与排水 工 程设计 标准 GB 507072011 河道 整治设 计 规范 GB/T 510402020 地 下水监 测 工程 技术 规范 HJ/T 912002 地表 水和 污水监 测技 术规 范 HJ 1642020 地 下水 环境监 测 技术 规范 SL 212015 降水 量观 测规 范 SL 2192013 水 环境 监测规 范 SL/T 2762022 水文 基础设 施 建设 及技 术装 备标 准 SL 3602006 地下 水监 测 站建设 技术 规范 SL 3642015 土壤 墒情 监 测规范 SL 6222014 水文 缆道 设 计规范 SL 6302013 水面 蒸发 观 测规范 SL 6492014 水文 设施 工 程施工 规程 SL 6502014 水文 设施 工 程验收 规程 SL/T 811.42021 降 水量观 测 仪器 第4部分：称 重式 雨 量计 3 术语和 定义 DB 64/T 19462023 2 下列术 语和 定义 适用 于本 文件。水文监 测 hydrological monitoring 通 过 水文 站网 对河 沟、湖泊、渠 道、水 库的 水位、流 量、水质、水温、泥沙、冰情、水下 地形 和地下水资 源，以及 降水 量、蒸发量、墒 情等 实施 观测，并进 行分 析和 计算 的活 动。来源：GB/T 500952014，4.1.1 水文监 测设 施 hydrologic monitoring facility 为配合水 文要素 监测、传 输修筑的 各类水 文观测 站（井）房，各类 水文信 息 接受处理 与发布 中心（站），水文 缆道，观 测场 地，监 测井，监测 标志，专 用观测 道路，水 文通 信、供电、供水、排水 系统，监测设 备安 装所 必需 的附 属设施。来源：GB/T 500952014，3.8.4 测验河 段 measuring river 为测量 水文 要素，按 照一 定技术 要求，在 河流 沟道 上选择 对水 位流 量关 系稳 定性起 控制 作用，并设有相 应测 验设 施的 河段。来源：GB/T 500952014，4.2.3 测验断 面 measuring cross-section 在测验 河段 内进 行水 文要 素测验 的横 断面。来源：GB/T 500952014，4.2.9 观测场 observation sites 具有一 定环 境条 件和 场地 规格要 求，进行 观测 的场 地。观测房 observation room 进行水 位观 测、泥沙 处理、水情 报讯 的生 产用 房。断面标 志 cross-section sign 设在水 文断 面两 岸用 来标 示断面 位置 和方 向的 永久 性标牌。来源：GB/T 500952014，4.2.6 水准点 bench mark 用水准 测量 方法 测定 的高 程达到 一定 精度 的控 制点。该点 相对 于某 一采 用基 面的高 程一 般是 已知的，并 埋设 有标 石。来源：GB/T 500952014，4.2.8 断面桩 section pile 设在水 文断 面两 岸的 测量 标志桩。来源：GB/T 500952014，4.2.6.1 水位监 测设 施 water level monitoring facilities 安装水 尺和 自记 水位 计等 水位监 测设 备的 各种 设施 的总称。DB 64/T 19462023 3 流量监 测设 施 flow monitoring facilities 安装流 量监 测设 备的 各种 设施的 总称。降水监 测设 施 precipitation monitoring facilities 安装雨 量器、自 记雨 量计 等雨量 监测 设备 的各 种设 施的总 称。蒸发监 测设 施 evaporation monitoring facilities 安装蒸 发监 测设 备的 各种 设施的 总称。泥沙监 测设 施 sediment monitoring facilities 安装测 验河 流含 沙量、输 沙率或 颗粒 分析 等泥 沙监 测设备 的各 种设 施的 总称。土壤墒 情监 测设 施 soil moisture monitoring facilities 安装监 测土 壤墒 情设 备的 各种设 施的 总称。水质监 测设 施 water quality monitoring facilities 安装监 测水 环境、水 生态 等水质 监测 设备 的各 种设 施的总 称。地下水 监测 设施 groundwater monitoring facilities 用于监 测地 下水 信息 的地 下水监 测井 等各 种设 施的 总称。4 总体要 求和 设施 分类 总体要 求 水文监 测设 施的 建设 应根 据SL/T 2762002确 定测 站监测 任务、站点 观测 项 目、主 要仪器 设备 配 置和设施 建设 内容。监测 设施 应 达到 较强 的稳 定性、可 靠 性、安全 性和 耐用 性，并 满足 水文 要素 监测和 设备安装 的技 术要 求。水文监 测设 施分 类 水文监测 设施 分类 包括：测验河 段设 施 观测房 观测场 水位监 测设 施 流量监 测设 施 降水监 测设 施 蒸发监 测设 施 土壤墒 情监 测设 施 水质监 测设 施 地下水 监测 设施 DB 64/T 19462023 4 5 建设原 则 统一协 调性 设施建 设应 满足 水文 监测 高质量 发展 要求，严 格遵 循国家 及行 业制 定的 相关 标准和 规范，结 合全 区水文监 测设施 建设 现状和 今后发 展需求，坚 持统一 协调原 则、科 学布 设监测 设施，严格落 实统 一规划、统一标 准。区域代 表性 水文监 测设 施建 设应 根据 监测河 段特 点、水流 特性、区域 气象、降 水、蒸发 等因素，在 满足 布设 要求下，选择 具有 代表 性的 采取相 应的 建设 标准 和工 程措施，真 实反 映监 测河 段区域 的气 象、降水、蒸 发等特点，避 免局 部影 响，同时符 合相 应的 设施 建设 技术要 求。安全可 靠性 水 文 监测 设施 建设 应遵 循设 施 设备，监测 平台 安全、可 靠 和稳 定的 原则，同时部 分 仪器 设备 出现 故障时不 影响 整体 设施 运行，单项 监测 要素 出现 问题 不影响 其他 要素 监测，从 而保障 水文 监测 的安 全 可 靠性。实用便 捷性 水 文 监测 设施 建设 应遵 循相 关 规范 要求，在符 合相关 技 术规 范、技 术要 求和保 证 精准 度的 同时，应选取操 作便 捷、便于 维护、易于 管理、维 修养 护频 次低的 监测 设施。技术先 进性 水文设施 建设在 满足现 状 监测技术 和兼顾 整体性 的 同时，能 够适应 水文监 测 技术发展 和需求 的变化，做 到监 测手 段自 动化，监测 数据 信息 化，监测 方式现 代化。6 水文监 测设 施建 设 测验河 段设 施 6.1.1 一般规 定 测验河 段设 施包 括：测验 断面、断面 标志、水 准点、观测 道路 和断 面保 护标 志五个 内容。6.1.2 测验断 面 6.1.2.1 通用要 求 测验断 面按 照宁 夏全 区河 流属性 分为 天然 河（沟）道、排 水沟、渠 道三 类。6.1.2.2 设置要 求 6.1.2.2.1 测验断 面应设 置在 河（沟、渠）道顺直、河 床稳定、水流 集中的 河段，无分 流、岔 流、斜流、回 流、死水 等现 象。6.1.2.2.2 断面砌 护应 满足：天 然河 道、沟 道断 面砌 护防 洪标 准、测 洪标 准按 照 SL/T 2762022 执行。排 水沟 设计 标准 则根 据沟道 历史 最大 流量、最 高水位 确定 设计 标准。6.1.2.2.3 断面砌 护的设 计应 充分考 虑河道（沟道）冲 刷深度、历年 最高洪 水位、防洪 标准、地形、DB 64/T 19462023 5 地质条 件等 因素，确 保断 面砌护 安全、牢 固，同时 保证监 测断 面测 流精 度，尽可能 不影 响水 流条 件；设计可依 照 GB 502862013、GB 507072011 等相 关 技术规 范。6.1.2.2.4 所有测 验断 面应 设置 安全 标志，安全 标志 建设 要求 见本文 件 的 7.2.2。6.1.2.3 建设要 求 6.1.2.3.1 天然河（沟）道 建设 应符 合以下 要求。a)综合考 虑河 宽、测验 任务 和断面 地质 条件 等，天然 河（沟）道断 面砌 护长 度 最低不 得小 于100 m，砌 护材 料宜 采用 浆砌 石 或混凝 土，也可 根据 断面 情况等 因素 设计 确定。b)根 据 监测 要求 在断 面设置13 处 观测 踏步，踏步 的宽 度 不小于 1.5 m，踏 步台阶 宽 度宜为 300 mm，高度 200 mm；坡比 应 与断面 坡比 一致，当 坡比 过陡时，中 间应 设置 宽度 宜不小 于 800 mm的缓冲 平台，平 台具 体宽 度根据 设计 计算 确定。c)观测踏 步两 侧应 设置 路肩，路肩 宽度 宜 为200 mm，路肩表 面平 整顺 滑。d)断面应 设置 安全 护栏，护 栏要求 按照 本文 件 7.2.2 执行。6.1.2.3.2 排水沟 建设 应 符合 以下 要求。a)断面砌 护长 度最 低不 得小 于 50 m，沟 底情 况复 杂，水草较 多的 断面，砌护 宜采 用 护坡+护 底的形 式；沟道 情况 简单，砌护 宜 采用 护坡 形式；断面砌 护 材料 宜采 用混 凝土，也 可 根据 断面 情况等因素 设计 确定。b)断 面 应设置 1 处观 测踏 步，观 测踏 步的 宽度 不小于1.5 m，踏 步台 阶宽 度宜为300 mm，高 度200 mm。踏步 两侧 应设 置宽 度为 200 mm 的路 肩，路 肩表面 应平 整顺 滑。6.1.2.3.3 渠道建 设应 符合 以下 要求。a)断面砌 护长 度最 低不 得小 于 50 m，砌 护材 料宜 采用浆 砌 石或 混凝 土。b)断 面 设计 可按照 GB 502882018 执行。6.1.3 断面标 志 6.1.3.1 设置要 求 6.1.3.1.1 当测验 断面位 置和 基线确 定后，应设立 断面 标志，断面标 志包括 断面 桩、基 线桩、断面 标志桩、断面 标志 牌和 起点 距标志 牌。6.1.3.1.2 各类断 面标 志位 置应 选择 易于观 察，并能 准确 发现 的醒目 位置。6.1.3.1.3 各类桩 基础 规格 设计 应综 合考虑 河（沟）道冲 刷深 度、历年 最高 洪水 位、地质 条 件等因 素，桩基础 所选 材料 也应 根据 地质、地形 条件、和 土壤 条件等 选择 适宜 的材 料。6.1.3.1.4 断面标 志的 桩身 均应 设立 安全标 语，具体 设置 原则 和要求 按本 文 件7.2.2 执行。6.1.3.2 建设要 求 6.1.3.2.1 断面桩 建设 应 符合 以下 要求。a)各 种 水尺 断面 和测 流断 面，均应 在两 岸设 立永 久性断 面 桩。断 面桩 位置 应高出 监 测断 面顶 高程。b)断面桩 应在 历年 最高 洪水 位以 上 0.5 1.0 m 处；漫滩 较 远的 河流，可 设在 洪水 边 界以 外。断面 桩 示意 图见图 1。c)断面桩 建设 应包 括桩 基础 和桩，桩 截面 规格 为 150 mm150 mm4 mm 方管，长度 为 800 mm 为宜，并 浇筑 在混 凝土 基础 内300 mm。桩基 础截 面为300 mm300 mm，埋深 500 mm。d)方管材 质宜 选用 塑钢，管 内填注 细石 混凝 土，混凝 土标号 应符 合相 关设 计规 范。6.1.3.2.2 基线桩 建设 应 符合 以下 要求。a)基线桩 设在 基线 的起 点和 终点处，也 可采 用断 面桩 兼做基 线 桩。基线 桩示 意图 见图 1。DB 64/T 19462023 6 b)其他建 设要 求按 照断 面桩 建设要 求执 行。6.1.3.2.3 断面标 志桩 建设 应 符合 以下 要求。a)断面标 志桩 建设 包括 标志 杆和杆 基础。b)标志杆 规格 为 120 mm80 mm4 mm 方管，安装 高度 宜为 1.6 m 2 m，管内 填注 细 石混 凝土，混凝土 标号 应符 合相 关设 计规范，钢 管做 防锈 处理，断面 标志 桩示 意图 见 图2 a）。c)当基本 水尺 断面 与测 流断 面在同 一断 面时，断 面标 志桩可 兼做 断面 桩。d)当基本 水尺 断面 不符 合测 流断面 要求 时，应在 基本 水尺断 面的 上 游5 m 或下游5 m 内设置 临时的测 流断 面，并设 置独 立的断 面标 志桩 和断 面标 志牌。e)杆基础 截面 为 500 mm500 mm，埋深 0.8 m 1.2 m。柱脚 采用“地 脚锚 固”的形式，断 面 标志桩柱 脚、基础 示意 图见 图2c）、图 2d）。6.1.3.2.4 断面标 志牌 建设 应 符合 以下 要求。a)按照测 验要 求在 断面 标志 桩上设 置对 应的 断面 标志 牌（上、中、下）。b)断面标 志牌 规格 为500 mm 厚 2 mm 铝 板圆 牌，白底红 字，采用 螺栓 与断 面标志 桩 上提 前焊 接的连接 板连 接。断面 标志 牌示意 图见 图2b）。c)标志牌 上的 字体 采用 黑体，字号 根据 圆牌 尺寸 设计，要求 清晰 美观；d)标志牌 表面 的反 光膜 可选 用类 反光 膜，透镜 埋入 式玻璃 珠型 结构，避 免频 繁补漆。6.1.3.2.5 起点距 标志 牌建 设应符 合以 下 要求。a)按照测 验需 要在 断面 标志 桩上设 置断 面索，安 装起 点距标 志牌，断 面索 宜采 用镀锌 钢绞 线，直径不小 于 4 mm。b)起 点 距标 志牌 应统 一制 作大 小，代表 整米 数时 采用大 号 标志 牌；代 表其 他米数 采 用小 号标 志牌；起点距 标志 牌见 图 3。c)起点距 标志 牌规 格：大号：250 mm200 mm1.2 mm；小 号：140 mm200 mm1.2 mm d)当 一 些河（沟）道宽 度较大 时，也可 根据 现场 情况确 定 起点 距标 志牌 规格，但 同 组起 点距 标志牌仍应 满足 统一 制作，清 晰易见，标 识作 用明 显的 要求。e)铝板贴 反光 膜，白底 红字，字号 根据 标志 牌尺 寸设 计，要 求清 晰美 观。DB 64/T 19462023 7 单位为毫米 图1 断面桩（基 线桩）单位为毫米 说明：断面标 志牌 根据 需求 采用 上、中、下 断面标 志牌。a)断面标志桩 b)断面标志牌及卡扣 图2 面标志 桩、断面 标志 牌 0.000-1.200 H 500 2 120 50 250 地面 300 500 500 地面 DB 64/T 19462023 8 单位为毫米 c)断面标志桩-柱脚示意图 d)断面标志桩基础剖面图 图2 断面 标志 桩、断面 标志牌（续）说明：断面 为示 意图，各 断面 以实测为 准。图3 起点距 标志 牌 L 锚栓 100 断面标 志牌 起点距 标志 牌 走航式 电波 流速 仪索 道 立柱 A T 500 500 L A DB 64/T 19462023 9 6.1.4 测站水 准点 6.1.4.1 设置要 求 6.1.4.1.1 测站水 准点分 为基 本水准 点和校 核水准 点。测站宜 在不同 的位置 设置 基本水 准点 3 个（1个明标，2 个暗 标），校 核水准 点 3 5 个。6.1.4.1.2 基本水 准点 为永 久性 高程 控制点，应 设置 在历 年最 高洪水 位以 上 0.5 m 1 m，并能 保证 水准点稳 固、便于 引测 的地 方。6.1.4.1.3 校核水 准点 布设 在测 验断 面附近，便 于引 测且 稳固 的地点。6.1.4.2 建设要 求 6.1.4.2.1 水准标 石应 开挖 至冻 土层 以下，标 石垫 层为 200 mm，上座现 浇混 凝土 基座，基 座尺寸 为 500 mm500 mm500 mm，标 体内预 埋带 有钢 横叉 的标 柱（标 柱可采 用钢 管等 材 料），顶 端安 装带 有铜或 不锈钢标 芯（上端 为20 mm 突 出的 半球 状）的水 准标 志。水 准点 示意 图见图4a）6.1.4.2.2 水准标 志采用 大理 石或其 他专用 标识牌，尺 寸依据 采用的 钢管直 径和 壁厚等 决定，牌 上应标注“中国 水文”、水准 点名称、水 准点 编号，建 设单位 等信 息。6.1.4.2.3 大理石 板下 方应 设置 混凝 土保护 体，保护 体一 侧留 有排水 孔。6.1.4.2.4 标石顶 端应 设置 带有 不锈 钢保护 盖的 安全 护箱，护 箱高度 宜 为300 mm，尺寸 可根据 现场 确定，水 准点 示意 图见 图 4。单位为毫米 a)水准点示意图 b)水准标志示意图 图 4 水准 点示 意图 不锈钢 盖板 大理石 板 标柱 保护箱 地面 最大冻 土层 线 最大冻 土层 线 钢横叉 50 B 200 500 100 200 混凝土 硬化 大理石 板 DB 64/T 19462023 10 c)打孔示意图 d)基础剖面图 图4 水准点 示意 图（续）6.1.5 观测道 路 6.1.5.1 设置要 求 6.1.5.1.1 应修建 观测 站房 至各 个观 测场所 的专 用观 测道 路。6.1.5.1.2 按使用 功能将 观测 道路分 为观测 道路（通行 车辆）、观测 道路（不通 行车辆）两种。观 测道路（通行 车辆）可设 置 在断面 条件 良好，地 质条 件满足 通行 车辆 的河（沟）道一 侧，保 证巡 测车 辆 通行，道路 宽度 一般 不小于3 m。6.1.5.1.3 断面条 件有 限时，可 设置 观测道 路（不通 行车 辆），其宽 度宜 为 1 m 1.5 m。6.1.5.2 建设要 求 观测道 路所 选材 料、规格、要求 按照JGJ B012014等相关 规范 和标 准执 行。观测房 6.2.1 设置要 求 6.2.1.1 观测房 用于安 放各 种水文 监测仪 器和设 备、处理保 存原始 水文数 据，发送雨、水情 等各类 水文信息，在 抢险 或恶 劣天 气时，仍能 正常 开展 监测 工作，完成 监测 预警、防 汛抗旱 任务。6.2.1.2 根据水 文站 站点 属性、站 点规模、地 理位 置、监测 任务等 条件，按 照SL/T 276-2022 确定观测房是 否建 设。6.2.1.3 观测房 应具备 水文 站相应 监测内 容所需 的基 础设施，缆道 控制室、泥 沙操作 平台、供配电、给排水、防 雷等 配套 设施 也应同 步设 计建 设。6.2.2 建设 要求 按照SL/T 2762022 执行，其建 筑面 积、设 计、建 设 过程等 均应 满足 国家 及行 业相关设 计规 范及建设规范。观测场 6.3.1 设置 要求 20 标芯 水准标志直径根据标柱直径和 壁厚 确定 L B 标柱 钢横叉 DB 64/T 19462023 11 6.3.1.1 观测场 地的选 择应 能够代 表观测 区域及 周围 大部分 地区气 象、降 水、蒸发等 特点，并能满 足所需监 测项 目的 技术 要求。6.3.1.2 观测场 四周应 空旷、平坦，保证 气流畅 通，避开强 风区。观测场 附近 的建筑 物、树 木等障 碍物 所 造成 的遮 挡率 宜小于10%，如 受条 件限 制，其遮 挡 率应 不大于 25%。6.3.1.3 观测场 地应有 适当 的专用 面积，面积大 小以 仪器设 备数量 和安装 技术 要求等 决定，应保证 各仪器之 间互 不影 响，便于 观测。按照 水文 监测 任务 及需求，观 测场 场地 规格 分为12 m12 m，4 m6 m，4 m4 m，2 m2 m 四种，应根 据实 地情 况选 择。6.3.1.4 无法满 足上 述要 求时，可 设置杆 式雨 量器（计），杆式雨 量器（计）按 照 6.6.2 执行。6.3.2 建设 要求 6.3.2.1 场地要 求 6.3.2.1.1 仅安装 一种 监（观）测仪 器时，观测 场面 积 为 4 m4 m，其 中如 山区 因受 条件限 制 时，场地 宜 设置为 2 m2 m；安装 两 种监（观）测 仪器 时，场 地应为 4 m6 m；场地 内 监（观）测仪 器数 量大于三 种时，面 积应 为 12 m12 m；观 测场 示意 图见 图 5。1-标准 水面 蒸发 器；2-雨量 器；3-20cm 口径 蒸发 皿；4-自记 雨量计；5.称重 式雨 量器 单位为毫米 a)12 m12 m观测场平面图 b)4 m6 m观测场平面图 c)4 m4 m观测场平面图 d)2 m2 m观测场平面图 图5 观测场 示意 图 6.3.2.1.2 观 测 场四 周应 设置 不高于 1.2 m（0.8 m1.2 m）的防 护 围栅，并 宜在 北面 设置 宽 度为 1 m的观测 小门，如 受场 地限 制无法 在北 面设 置，也可 根据实 际情 况选 择便 于进 场的方 向设 置。4000 4000 4000 4000 2000 2000 6000 12000 4000 4000 人工草 皮或 种草 1 4 2 5 观测小 门 观测小 门 观测小 门 观测小 门 3 人工草 皮或 种草 人工草 皮或 种草 4000 4000 4000 12000 DB 64/T 19462023 12 6.3.2.1.3 围栅基 础形 式可 采用 砖或 浆砌石 基础，上 钢筋 混凝 土圈梁，栅 栏基 础每 间 隔2 m 处浇 筑截面为240 mm240 mm 的混凝 土 方柱。6.3.2.1.4 围栅可 采用不 锈钢 制作，也可选 用其他 材料，但所 选材料 规格、稳定 性和耐 腐蚀性 等应 符合相关 设计 技术 规范。观 测场示 意图 可做 参考，见 图6。单位为毫米 a)观测场西立面 b)观测场北立面 c)观测场南立面 图6 观测 场围 栅示 意图 0.000 0.000 0.000 C H 2000 2000 2000 2000 38 不锈 钢管 51 不锈 钢管 25 不 锈钢 管间 距不 大于 200 外贴外 墙砖 外贴外 墙砖 51 不锈 钢管 38 不锈 钢管 25 不 锈钢 管间 距不 大于 200 2000 2000 2000 2000 2000 2000 38 不锈 钢管 51 不锈 钢管 25 不 锈钢 管间 距不 大于 200 外贴外 墙砖 C H C H 2000 2000 100 100 100 200 200 DB 64/T 19462023 13 单位为毫米 d)围栅基础剖面图 图6 观测场 围栅 示意 图（续）6.3.2.2 场内设 备 6.3.2.2.1 场 内 设备 包括 标准 水面 蒸发 器、人工 雨量 器、20 cm 口径蒸 发皿、自 记雨 量计（翻斗 式、称重式、融雪 式等）等，场 内设备 示意 图 见图 7a)、7b)、7c)、7d)。6.3.2.2.2 标准水 面蒸 发器 的埋 设应 按照SL 630-2013 执行，埋设时 宜少 扰动 原土，坑 壁和桶 壁的 间隙用原 土回 填捣 实。6.3.2.2.3 各仪器 设备 应建 设统 一标 准化基 座。其中 雨量 器、20 cm 口径 蒸发 皿、自记 雨 量计（翻斗式、称 重式、融 雪式 等）的基础 尺寸 宜统 一设 置 为 500 mm500 mm800 mm，高 出地面 200 mm 用作 标准化基 座，基座 上采 用螺 栓与仪 器固 定，基座 表面 应平整 光滑，并 标注 仪器 设备名 称。该标 准化 基 座 规格和尺 寸也 可根 据现 场实 际 情 况确 定，但所 选规 格和 尺 寸应 满足 基座 设计 及设 备 的安 装要 求。标准化 基座示意 图见 图7g）和 图 7h）。6.3.2.2.4 雨量器（计）安装 位置不 能完全 避开建 筑物、树木 等障碍 物的影 响时，要求 雨量器（计）离开障 碍物 边缘 的距 离，至少为 障碍 物顶 部与 仪器 口高差 的 2 倍。6.3.2.2.5 仪器布 置还 应按 照 SL 6302013 执行。单位为毫米 a)人工雨量器 b)20 cm口径蒸发皿 图7 观测 场内 各仪 器及 其 铭牌示 意图 雨量器 蒸发皿 600 200 600 200 505 通长 6 钢筋 中距 150 C20 细石 混凝 土 0.000 400 300 150 外贴外 墙砖 120 120 DB 64/T 19462023 14 单位为毫米 c)标准水面蒸发器 d)自记雨量计 e)仪器铭牌剖面图 f)仪器铭牌示意图 g)标准化基座平面图 h)标准化基座a-截面图 图7 观测场 内各 仪器 及其 铭牌 示意图（续）6.3.2.3 场内配 套设 施 6.3.2.3.1 观测场 地应平 整、清洁，避免产 生积水、积 雪，地 面可选 择覆盖 人工 草皮或 种草，其高 度不宜超 过 200 mm。6.3.2.3.2 观测场 内应 铺设 通向 各个 观测设 备、仪器 的观 测小 路，其 宽度 应 为0.3 m0.5 m。6.3.2.3.3 其他配 套设 施按 照 SL 212015 和 SL 6302013 执行。水位监测 设施 自记雨 量计 观测缺 口 250 250 a 一 250 250 600 200 600 200 DB 64/T 19462023 15 6.4.1 一般规 定 水位监 测设 施可 分为 直接 观测设 施（也 称人 工观 测设 施）和间 接观 测设 施（也 称 自记水 位监 测设 施）两种。水位 监测 设施 应设 置在已 确定 的水 尺断 面上，并根 据水 文站 的类 型和 不同水 位级 选择 配套 的 水 位观测设 施。6.4.2 人工观 测设 施 6.4.2.1 设置要 求 人工观 测设 施主 要是 指各 种传统 的水 尺。按照 水尺 适用条 件，水位 人工 观测 设施主 要以 直立 式水 尺和倾斜 式水 尺为 主。直 立式 水尺构 造最 简单 且观 测方 便，应用 最普 遍。当 直立 式 水尺设 置或 观读 有困 难，而断面 附近 有固 定的 岸坡 或水工 建筑 物的 护坡 时，可选用 斜坡 式水 尺。6.4.2.2 建设要 求 6.4.2.2.1 直立式 水尺 建设 应 符合 以下 要 求。a)直立式 水尺 由水 尺靠 桩和 水尺板 组成。水 尺板 应固 定在垂 直的 水尺 桩上，水 尺桩选 用 100mm-200mm 的 钢管 填注 混凝 土材 料 做成；安装 时应 将靠桩 浇 注在 稳固 的岩 石或 水泥 护 坡上，或直接将靠桩 打入 河床。b)靠桩入 土深 度结 合河（沟）道冲 淤变 化确 定，并 应埋 设 至冻 土层 以下 至少 0.5 m。c)水尺板 宜采 用不 锈钢 板制 作，通 常 长1 m，宽约 8 10 cm，水尺 板上 刻画 尺度。d)刻画水 尺板 刻度 时油 漆宜 选用反 光油 漆，以便 在某 些特殊 条件 下起 到更 明显 的标识 作用。e)水尺布 设的 高程 范围 应高 于测站 历年 最高 水 位0.5 m 以 上、低于 测站 历年 最低 水位 0.5 m 以下。f)同 一 组的 各支 水尺 应设 置在 同 一断 面上，各支 水尺应 统 一编 号。编 号时 应按水 尺 性质 和作 用统一 编 号，基 本水 尺（P）、流 速 仪测 流断 面水 尺（C）、比降 水尺（S）、其他 专用 或 辅助 水尺（B），设在 重合 断面 上的水 尺 编号，按 P、C、S、B 顺序，选 用前 面一 个。g)水 尺 编号 的标 识应 清晰 直观，采 用铭 牌标 注在 直立式 水 尺的 靠桩 上部；斜坡式 水 尺斜 面上 的明显位置，采 用反 光膜 粘贴 的方式。6.4.2.2.2 斜坡式 水尺 建设 应 符合 以 下要求。a)设立斜 坡式 水尺 时，应对 断面的 岸坡 进行 整修，修 建一条 规则 的石 质或 水泥 的斜尺 面，斜尺 面规格应 根据 对应 的河 道确 定，保 证斜 尺面 应能 覆盖 大部分 或整 个水 位变 化范 围。b)斜 坡 式水 尺的 坡度 以大于30为 宜。c)斜坡式 水尺 安装 时将 金属 板固紧 在岩 石岸 坡上 或水 工建筑 物斜 坡上，按 斜线 与垂线 长度 换算，在金属 板上 刻化 尺度，或 直接在 水工 建筑 物的 斜面 上刻化，刻 度面 的坡 度应 均匀、光滑。d)刻化水 尺刻 度，油漆 也宜 选用反 光油 漆，以便 在一 些特殊 条件 下有 更明 显的 标识作 用。e)斜坡尺 面一 侧有 条件 时应 修一条 工作 道路，宽 度宜 为0.5 m，便于 后期 维修 养护。6.4.3 自记监 测设 施 6.4.3.1 设置要 求 6.4.3.1.1 自记水 位监测 方式 按接触 水面情 况可分 为接 触式和 非接触 式两种。针 对宁夏 河流、沟道 特性、自 记水 位监 测仪 器的 特点、使用 条件 和性 能等，水位 监测 普遍 采用 非接 触式监 测，其中 雷达 水 位 计应用最 为广 泛。6.4.3.1.2 自记水 位监测 设施 安装时，应结 合监测 断面 实际情 况，如 有钢桁 架或 水文索 道等设 施时，DB 64/T 19462023 16 宜优先 选择 钢桁 架或 索道，采用 铁质 固定 夹或 固定 架安装。6.4.3.2 建设要 求 6.4.3.2.1 自记水 位监测 设施 由立柱、悬臂、安装 平台、拉线（杆）、微波（雷 达）水 位计和 基础 等组成。示意 图见 图 8。6.4.3.2.2 水位计 立柱 一般 宜采 用无 缝钢管，钢 管长 度及 厚度 见表 1，高 度宜 设计在8 m 以 内，当高度 超过 8 m 时，高度 可根 据河宽、断 面条 件、历史 最高水 位、安全 稳定 性等 因素按 照设 计规 范确 定。6.4.3.2.3 悬臂长 度计 算公 式：=+(1)式中：S 为立 柱距 最低 水位 水 边距 离；R为波 束角 辐射 圆半 径。6.4.3.2.4 波束角 辐射 圆半 径计 算公 式=(+)tan 2(2)式中：H 为立 柱高 度；H 为水 位变 幅；为雷 达波 束角。6.4.3.2.5 悬臂高 度应 在最 大洪 水位 时水位 计距 水面 距离 不小 于2 m，悬 臂长 度应 在最低 水 位时 雷达波束仍 能覆 盖在 水面 上。6.4.3.2.6 悬臂采 用不锈 钢复 合材料，长度 应根据 水流 边界条 件确定，采用 轴承 与立柱 连接，确保 正常监测 时稳 固，维修 养护 时能水 平转 动，同时 避免 套筒生 锈，方便 维护。6.4.3.2.7 监测设 施基础 应根 据测验 河段断 面确定 适宜 的基础 形式：流速较 大，冲刷深 度较大 的山 洪沟，宜 采用 桩基 础；流速 较小的 测验 河段，应 采用 扩展基 础。6.4.3.2.8 水位计 立柱基 础规 格应根 据建设 河（沟）段 的地质 条件及 冲刷情 况、水平及 竖向承 载力 要求、水 位计 立 柱和 悬臂 规格 确 定，设置在0.8 m1.2 m 冻 土层 以下，基 础规格 见表 1，也 可根 据实 际情况确 定规 格。6.4.3.2.9 仪器设 备安装 时应 按照设 备安装 与调试 技术 要求严 格执行，自记 水位 计示意 图见 图 8a）。表1 水位计 立柱 及一 般基 础设 计参考 表 悬臂长度（m）截面规格（mm）立柱截面 悬臂截面 拉杆截面 基础截面 基本分压0.35 KN/m2 基本分压0.45 KN/m2 基本分压0.65 KN/m2 4 2038 1688 384 384 504 15001500 4 6 2738 2458 574 684 705 20002000 6 8 3258 3258 605 685 765 25002500 DB 64/T 19462023 17 单位为毫米 a)自记水位计示意图
