JSWG-I型农户科学储粮仓制作技术DB22／T 1723-2012.pdf

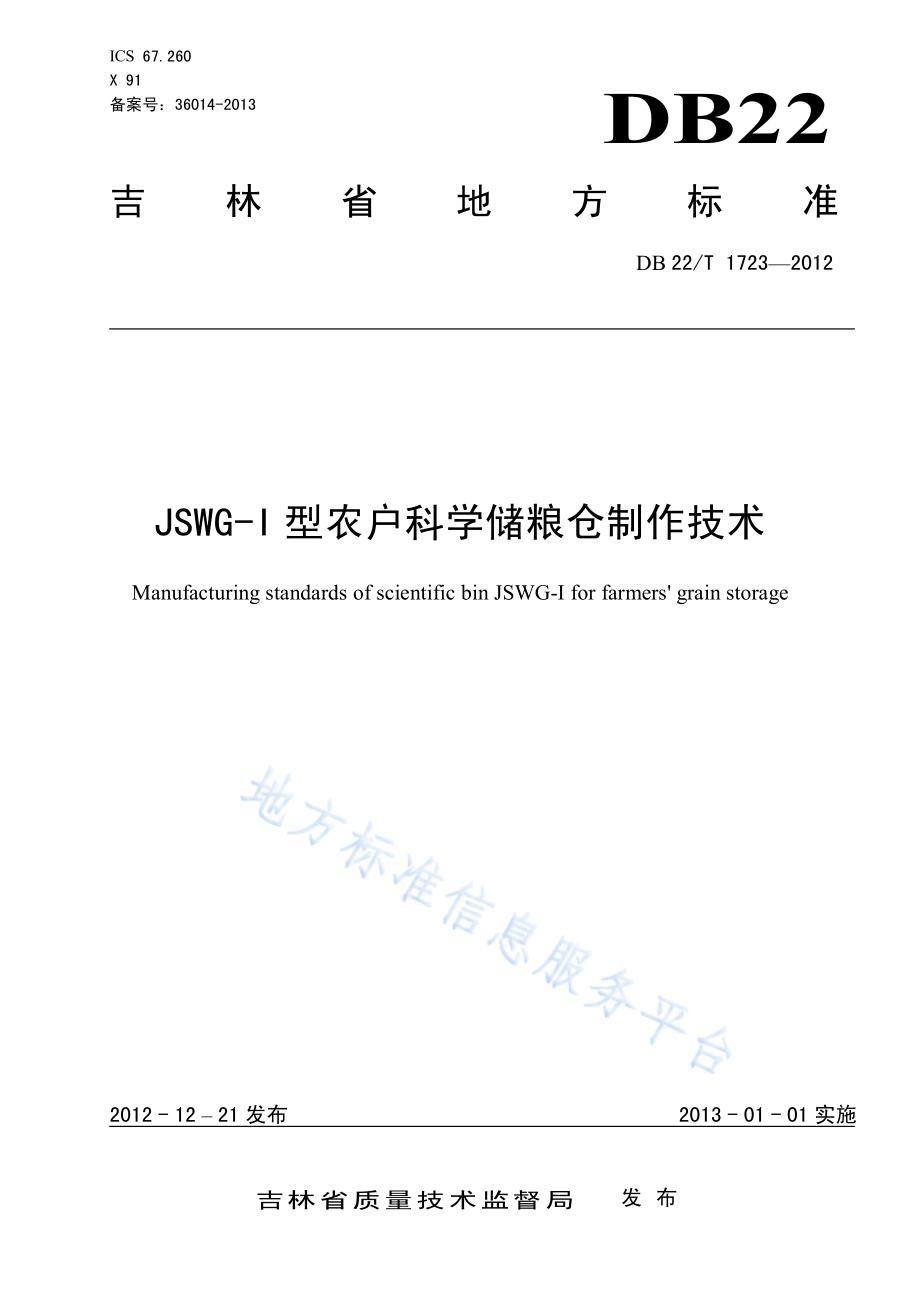

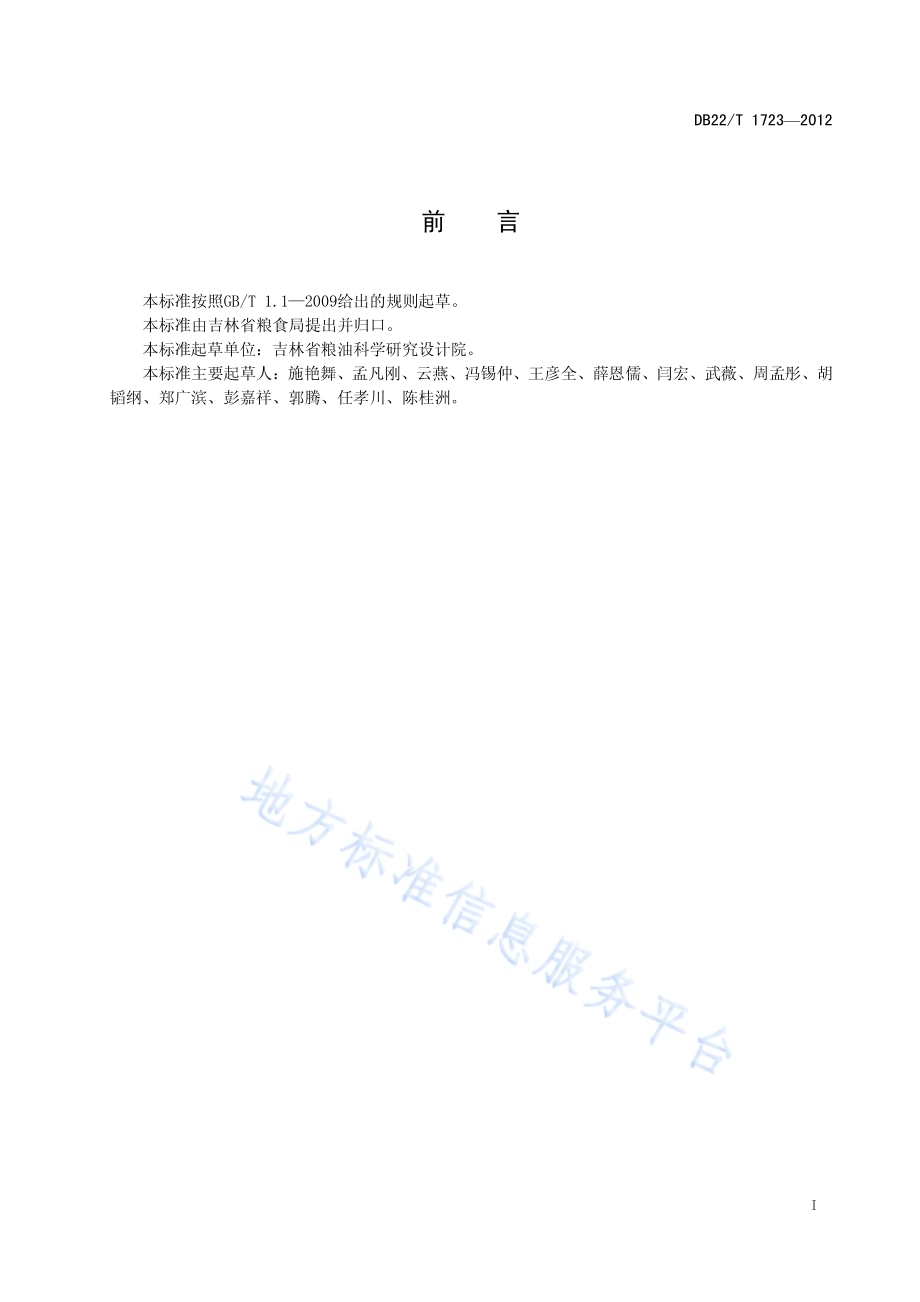

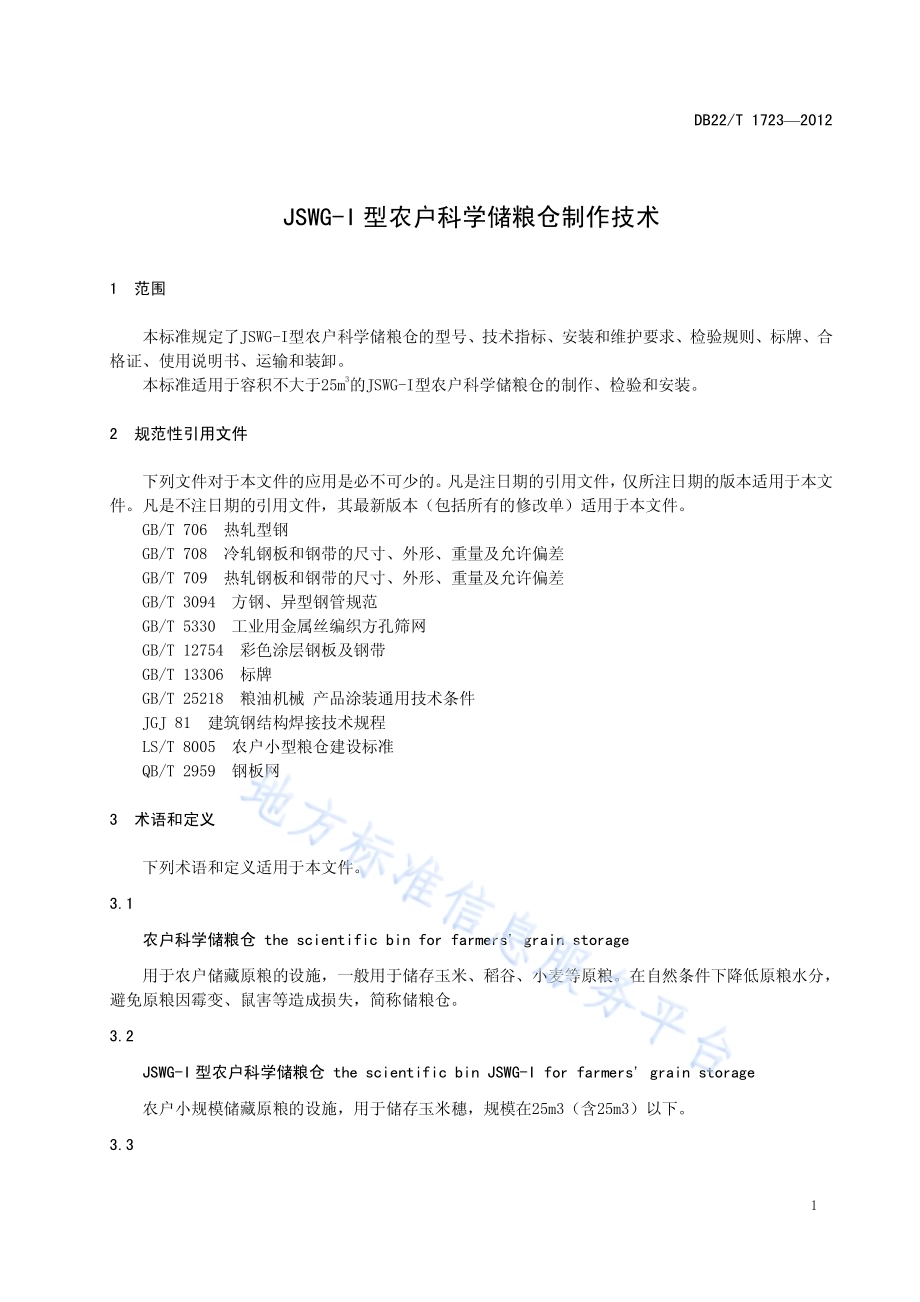

ICS 67.260 X 91 备案号：36014-2013 DB22 吉林省 地方标准 DB 22/T 1723 2012 JSWG-I型农户科学储粮仓制作技术 Manufacturing standards of scientific bin JSWG-I for farmers grain storage 2012-12 21发布 2013-01-01实施 吉林省质量技术监督局 发布 DB22/T 1723 2012 I 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由吉林省粮食局提出并归口。本标准起草单位：吉林省粮油科学研究设计院。本标准主要起草人：施艳舞、孟凡刚、云燕、冯锡仲、王彦全、薛恩儒、闫宏、武薇、周孟彤、胡韬纲、郑广滨、彭嘉祥、郭腾、任孝川、陈桂洲。DB22/T 1723 2012 1 JSWG-I型农户科学储粮仓制作技术 1 范围 本标准规定了 JSWG-I型农户科学储粮仓的型号、技术指标、安装和维护要 求、检验 规则、标 牌、合格证、使用说明书、运输 和装 卸。本标准 适用于容积不大于 25m3的 JSWG-I型农户科学储粮仓的 制作、检验 和安装。2 规范性引用文件 下列文件对于 本 文件 的 应用是必不可少 的。凡 是注日期 的 引用文件，仅所注日期 的 版 本 适用于 本 文件。凡 是不注日期 的 引用文件，其最新版 本（包括所有 的 修改 单）适用于 本 文件。GB/T 706 热轧 型 钢 GB/T 708 冷轧钢板 和 钢带 的 尺寸、外形、重量及允许偏差 GB/T 709 热轧钢板 和 钢带 的 尺寸、外形、重量及允许偏差 GB/T 3094 方钢、异 型 钢管 规 范 GB/T 5330 工业用金属丝编织方孔筛网 GB/T 12754 彩色涂层钢板及钢带 GB/T 13306 标 牌 GB/T 25218 粮油 机械 产品涂 装 通用 技术 条件 JGJ 81 建筑钢结构 焊接 技术规 程 LS/T 8005 农户 小 型粮仓 建 设标准 QB/T 2959 钢板网 3 术语和定义 下列 术 语 和定 义 适用于 本 文件。3.1 农户科学储粮仓 the scientific bin for farmers grain storage 用于 农户储 藏原 粮的设施，一般 用于 储 存玉米、稻谷、小麦等原 粮。在自然 条件下 降低原 粮 水分，避免原 粮 因霉变、鼠害等造成损失，简称 储粮仓。3.2 JSWG-I型农户科学储粮仓 the scientific bin JSWG-I for farmers grain storage 农户 小 规 模 储 藏原 粮的设施，用于 储 存玉米穗，规 模在 25m3（含 25m3）以 下。3.3 DB22/T 1723 2012 2 金属网钢骨架矩形仓 the rectangle bin which made of metal mesh and steel skeleton 采 用金属网、角 钢 和 方管 等材料 制作 而成 的 矩 形 储粮仓。3.4 样仓 sample bin 储粮仓 在批 量 生 产 之前，按照标准 图纸，先生 产 出 一个样 品，用于 监督 检验 部门进行 检验。4 型号 4.1 型号由特征代号、主要规格代号、主材料代号三部分组成。1 特征代 号：材料前四字汉语拼音首字母表示。2 主要规 格：储粮仓 容积，单位 为 0.1 m3，用 三 位 数字表示，依次为十 位 数、个 位 数、十分 位 数。3 主 材料：罗马数字表示。4.2 型号格式与实例 格 式：示例：JSWG-220-I:JSWG代表 金属网钢 骨架矩 形 仓，220代表 容积是 22 m3，I代表 主 材料 是 角 钢。5 技术指标 5.1 仓 体 形 状为 钢 骨架长 方 体。由仓 盖、两端 仓 体、仓 体、仓 体、中部 和 顶部拉 筋、底 部 支脚 以及钢板网、镀锌 钢丝网 和 防 鼠 网 等部分 组 成。5.2 仓 盖为 活动开启 式，作 为进 粮口，下 部 仓 门为 出粮口。5.3 仓 内 采 用 角 钢（扁 钢）作 为拉 筋。5.4 仓 体 侧壁内 部采 用 6mm 6mm 1.2mm的 镀锌 钢丝网作 为 防 护 网。5.5 仓 体 底 部 插花铺 设 红砖，上面 采 用 4 mm 4 mm 0.5 mm的 镀锌 钢丝网作 为 防 鼠 网，用 角 钢 做支腿。5.6 应 按照 经 规定 程 序 批 准的 图纸、图样 和技术 文件制 造。5.7 原材料、外 购 件、外 协 件应 附 有合格证，经 检验合格 后 方可使用。5.8 仓 体 用 角 钢、镀锌 钢丝网、钢板网 和 方管作 为 受力 件。5.9 仓 盖采 用不 小 于 0.35 mm彩色 压 型 钢板，由 10 mm 20 mm 1.5 mm扁 管 或 15 mm 15 mm 1.5 mm方管 骨架 固 定 而成。5.10 仓 体 立柱 和 底横 角 钢 为 50mm 5mm等 边 角 钢，中、上 部 横 角 钢 为 40 mm 4 mm等 边 角 钢，方 管 为 20 mm 20 mm 2 mm，钢板网丝 梗宽度厚度 为 2.0 mm 2.5 mm，网孔 短径 长 径 为 60 mm 100 mm，镀锌 钢丝网 规 格 为 6 mm 6 mm 1.2 mm，防 鼠 钢网 规 格 为 4 mm 4 mm 0.5 mm。DB22/T 1723 2012 3 5.11 焊接 应 符 合 JGJ81的要 求。5.12 仓 体长 度宜 为 4 m 6 m，宽度宜 为 1.5 m 1.6 m，高度宜 为 2.0 m 2.4 m。5.13 出粮 门 宽度 不 小 于 0.6 m，高度 不 小 于 0.9 m，出粮 门 与 仓 体 间隙 应 小 于 6 mm。5.14 仓 体 主 体材料为角 钢 和 方管，角 钢 标准按 GB/T 706执 行，方管 标准按 GB/T 3094执 行。5.15 仓 体 除 应 去污除锈，喷底漆 和 面漆各 一 遍 外，还 应 按 GB/T 25218的规定 执 行。6 安装和维护要求 6.1 安装 6.1.1 安装 场地 应 选择干燥、通 风良好 的 室 外。6.1.2 仓 体 放置场地 应 平整、硬化，满足承 重 要 求。6.1.3 保持 周 围干净、整洁，远离污染源、易 燃堆 积 物、水 源 和 火 源。6.1.4 场地满足 进、出粮 作业方 便。6.1.5 储粮仓 四 周 离开 建筑 物 或 堆 积 物 2 m以 上。6.1.6 储粮仓 上 空 及 周 围 应 避 开 电线（特 别 是 高压 线），以 防 触电。6.2 使用及维护 6.2.1 装粮 前 应 紧 固好 相 应 部 件，确 保地面符 合 要 求。6.2.2 保持 外 表 面干燥 和 清 洁，装粮 前 应 做好 清 洁 卫 生 工作。6.2.3 应 避免 撞击、重 压。6.2.4 对 仓 体 掉 漆 部 位 及 时补 漆。7 检验规则 7.1 生产、出厂检验 7.1.1 JSWG-I型农户科学储粮仓 加 工 生 产 前 需 经 材料 检验、样 仓 检验，待 检验合格 后 方可 进行生 产 加工。7.1.2 出 厂 前，应 进行 质 量检验，出 具 合格证 后，方可 出 厂。7.1.3 检验方 式 按 表 1的规定 执 行。表 1 检验项目、检验方式和判定规则 序 号 检验 项目 检验方 式 判 定规则 1 材料材 质 检验 单 每 批次 完 全 检验 按 批次 查看 材料材 质 检验 单，如果 有不合格者，判 为 不合格产品。2 材料 检验 每 批次 抽查 数 量不 低 于 10%材料 尺寸 规 格是 否 符 合 技术要 求 中 的 允许 公 差范 围。3 样 仓 检验 完 全 检验 试 制 样 仓，检 查 是 否 符 合 加 工 图纸 要 求。符 合 加 工 图纸 者，方可允许 进行批 量 加 工 生 产。4 加 工工 艺 检 查 每 批次 抽查 数 量不 低 于 10%加 工工 艺 是 否 符 合 加 工 图纸 要 求，不 符 合 加工 图纸 要 求，则 判 为 不合格。DB22/T 1723 2012 4 表 1（续）序 号 检验 项目 检验方 式 判 定规则 5 焊接 工 艺 检 查 每 批次 抽查 数 量不 低 于 10%焊接 工 艺 是 否 符 合 5.11中 的要 求，如果 有不符 者，需 经 返 工 后 再 检验。6 产品涂 装 质 量 每 批次 抽查 数 量不 低 于 10%检 查 是 否 符 合 5.15中 的要 求，是 否 底漆、面漆各 一 遍，如 有其 中一 条不 符 合，则 判 为 不 合格。7 标 牌 每 批次 抽查 数 量不 低 于 10%每台 储粮仓 在 明 显 位 置 安装标 牌，未 安装 者 判 为 不合格。8 外 观质 量检 查 每 批次 抽查 数 量不 低 于 10%目测 检验 判 定 是 否 合格，如果 有不合格 者，需 经 返 工 后 再 检验，所有 项目 合格 者，方 判 为 合格。7.2 型式检验 7.2.1 型 式 检验 项目 应包括 本技术规 范 规定的全 部 检验 项目。7.2.2 产品 正常 使用 一个 装粮周 期 后，应 进行 型 式 检验。有下列 情况 之一 时，亦 应 进行 型 式 检验：a)新产品 投 产 时；b)设计、工 艺 或 主要 材料 有重大改 变 时；c)出 厂 检验结 果 与上 次 型 式 检验有 较 大差异 时；d)国家 有 关质 量 监督 管 理 部门 提出 检验 要 求 时。7.2.3 抽 样 方 案：型 式 检验 的 样 仓 在 出 厂 检验合格 的 产品 中采 取随 机 抽 样，抽 样数为 10%，但 不少于 2套。7.2.4 判 定规则：型 式 检验 中 全 部 项目 合格 判 为 合格；如 有不合格 项，允许修 复 一次，修 复 后 加倍抽样 复 检，所有 项目 合格，方 判 为 合格。8 标 牌、合 格 证 和使用 说明书 8.1 标 牌 JSWG-I型农户科学储粮仓标 牌应 符 合 GB/T 13306中 的规定，主要 内 容包括产品 名 称、规 格 型号、制 造 单位、生 产日期、编 号 等。8.2 合 格 证 合格证应包括 但 不 限 于：名 称、规 格 型号、合格 印章、检验 员 代 号、检验日期。8.3 使用 说明书 说明书应包括 但 不 限 于：名 称、型号、规 格、安装 方 法、使用 和维 修、制 造 单位、地 址、售 后 服务 电话。9 运输 和装 卸 在 运输及 装 卸 过 程中，储粮仓 不 得 受 撞击、刮磨、抛摔、重 压，应 保持 性能 和 外 观完 好。A _
