公共交通信息导向标志系统设置要求第2部分：城市轨道交通DB12／T454.2-2023.pdf

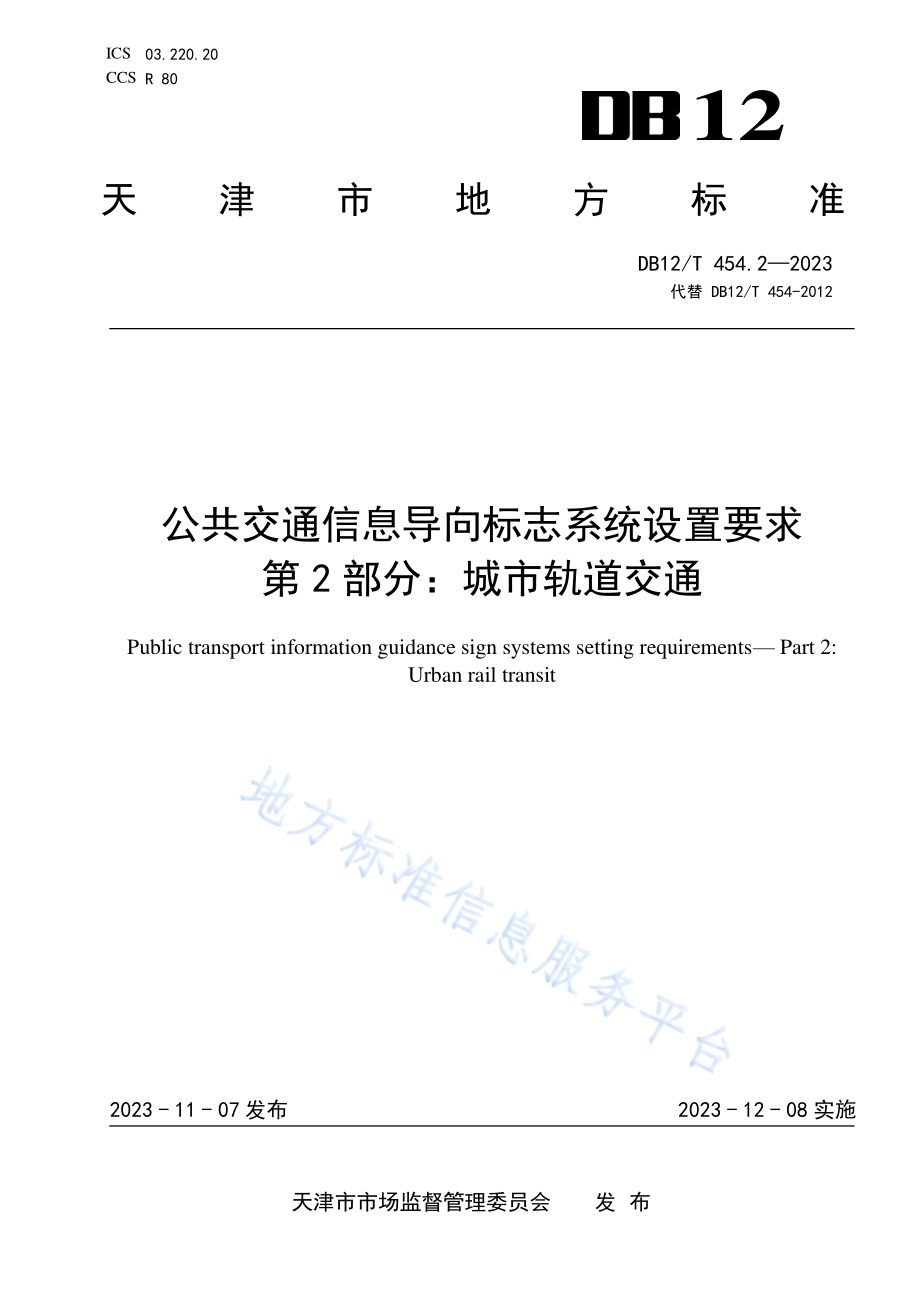

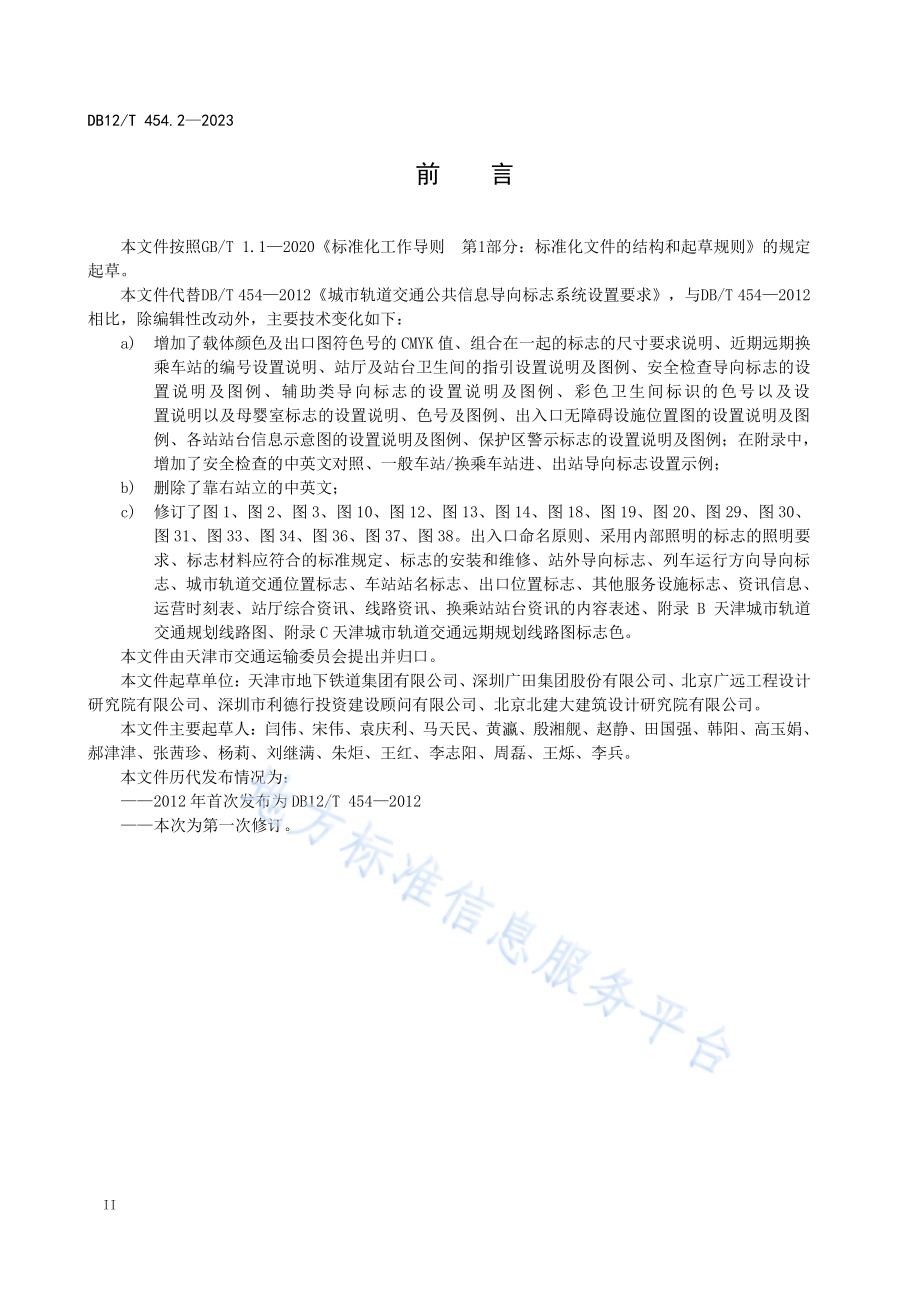

ICS 03.220.20 CCS R 80 12 天津市地方标准 DB12/T 454.2 2023 代替 DB12/T 454-2012 公共交通 信息导向 标志系统 设置要求 第2 部分：城市轨 道交通 Public transport information guidance sign systems setting requirements Part 2:Urban rail transit 2023-11-07 发布 2023-12-08 实施 天津市市 场监督 管 理委员会 发 布 DB12/T 454.2 2023 I 目 次 前言.II 引言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 设计 要求.1 4.1 基本 原则.2 4.2 标志 设计.2 4.3 照明.3 4.4 运行 使用.4 4.5 标志 的材 料.4 4.6 标志 的安 装和 维修.4 5 设 置要 求.4 5.1 总体 要求.4 5.2 导向 标志.5 5.3 位置 标志.7 5.4 综合 信息 标志.9 5.5 保护 区警 示标 志.13 5.6 安全 标志.14 附录A（资 料性）天津 城市轨 道交 通导 向标 志系 统用图 形符 号.15 附录B（规 范性）天津 城市轨 道交 通规 划线 路图.16 附录C（规 范性）天津 城市轨 道交 通远 期规 划线 路图标 志 色.17 附录D（资 料性）天津 城市轨 道交 通导 向标 志系 统常用 中、英文 对照 表.18 附录E（资 料性）一般 车站/换乘 车站 进/出 站导 向标志 设置 示例.20 参考文 献.24 DB12/T 454.2 2023 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 代替DB/T 454 2012 城 市轨 道交 通公 共信 息 导向标 志系 统设 置要 求，与DB/T 454 2012相比，除编 辑性 改动 外，主要技 术变 化如 下：a)增加了 载体 颜色 及出 口图 符色号 的 CMYK 值、组 合在 一起的 标志 的尺 寸要 求说 明、近期 远 期 换乘 车 站的 编 号设 置说 明、站 厅 及站 台 卫生 间的 指 引设 置 说明 及 图例、安 全 检查 导 向标 志的设置 说 明 及 图 例、辅 助 类 导 向 标 志 的 设 置 说 明 及 图 例、彩 色 卫 生 间 标 识 的 色 号 以 及 设 置 说 明以 及 母婴 室标 志 的设 置 说明、色号 及图 例、出 入 口无 障 碍设 施位 置 图的 设 置说 明及图例、各站 站台 信息 示意 图 的设置 说明 及图 例、保 护 区警示 标志 的设 置说 明及 图例；在 附录 中，增加了 安全 检查 的中 英文 对照、一般 车站/换 乘车 站 进、出 站导 向标 志设 置示 例；b)删除了 靠右 站立 的中 英文；c)修订了 图1、图2、图 3、图 10、图 12、图 13、图14、图18、图 19、图 20、图 29、图 30、图31、图33、图 34、图 36、图37、图 38。出入 口 命名原 则、采 用内 部照 明 的标志 的照 明要求、标志 材 料应 符合 的 标准 规 定、标 志的 安装 和 维修、站外 导 向标 志、列 车运 行 方向 导向标志、城市 轨道 交通 位置 标 志、车站 站名 标志、出 口 位置标 志、其 他服 务设 施 标志、资 讯信 息、运营时 刻表、站 厅综 合资 讯、线 路资 讯、换乘 站站 台资讯 的内 容表 述、附录 B 天津城 市 轨 道交通规 划线 路图、附 录 C 天津城 市轨 道交 通远 期规 划线路 图标 志色。本文件 由天 津市 交通 运输 委员会 提出 并归 口。本文件 起草 单位：天津 市 地下铁 道集 团有 限公 司、深圳广 田集 团股 份有 限公 司、北京 广远 工程 设计研究院 有限 公司、深 圳市 利德行 投资 建设 顾问 有限 公司、北京 北建 大建 筑设 计研究 院有 限公 司。本文件 主要 起草 人：闫 伟、宋 伟、袁 庆利、马天 民、黄瀛、殷 湘舰、赵静、田 国强、韩 阳、高 玉娟、郝津津、张 茜珍、杨 莉、刘继满、朱 炬、王红、李 志阳、周磊、王 烁、李兵。本文件 历代 发布 情况 为：2012 年首 次发 布为 DB12/T 454 2012 本次为 第一 次修 订。DB12/T 454.2 2023 III 引 言 随着天 津轨 道交 通建 设的 推进，公 共交 通信 息导 向 标志系 统标 准需 要进 一步 完善。公 共交 通信 息导向标 志系 统设 置要 求 标准目 前已 经规 划分 为3 个 部分，本部 分为 第2 部分：城市轨 道交 通。DB12/T 454.2 2023 1 公 共交通 信息导向 标志系 统设置要 求 第 2 部分：城市轨 道交通 1 范围 本文件 规范 了城 市轨 道交 通公共 信息 导向 标志 系统 的设计 要求、设 置要 求。本文件 适用 于城 市轨 道交 通公共 区域 标志 的设 计及 制作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 2893 安全 色 GB 2894 安全 标志 及其 使 用导则 GB 5768 道路 交通 标志 标 线 GB/T 10001.1 公共 信息 图形符 号 第1部分 通用 符 号 GB/T 10001.9 标志 用公 共信息 图形 符号 第9 部分：无障 碍设 施符 号 GB 13495 消防 安全 标志 GB/T 15565 图 形符 号 术语 GB/T 15566 公 共信 息导 向系统 设置 原则 与要 求 GB/T 15608 中 国颜 色体 系 GB 15630 消防 安全 标志 设置要 求 GB/T 16159 汉 语拼 音正 词法基 本规 则 GB/T 16275 城 市轨 道交 通照明 GB/T 16900 图 形符 号表 示规则 总则 GB/T 16903.1 标志 用图 形符号 表示 规则 第1 部分：公共 信息 图形 符号 的设 计原则 GB 17733 地名 标志 GB/T 18574 城 市轨 道交 通客运 服务 标志 GB/T 20501.1 公共 信息 导向系 统 导向 要素 的设 计 原则与 要求 第1 部分：总 则 GB/T 20501.2 公共 信息 导向系 统 导向 要素 的设 计 原则与 要求 第2 部分：位 置标志 GB/T 20501.3 公共 信息 导向系 统 导向 要素 的设 计 原则与 要求 第3 部分：平 面示意 图 GB 50157 地铁 设计 规范 GB 51298 地铁 设计 防火 标准 3 术语和 定义 GB/T 15565、GB/T 18574 界定的 术语 和定 义适 用于 本文件。4 设计要 求 DB12/T 454.2 2023 2 4.1 基本原 则 城市轨 道交 通导 向标 志应 符合以 下原 则：a)导向系 统应 包括 位置 标志、导向 标志、综 合信 息标 志、安 全标 志。b)导向标 志应 提供 必要 的导 向、提 示和 警示，并 有序 衔接，利于 运营 组织。c)导 向 标志 系 统应 简洁、完整，便于 识 别和 理解，信息 提 示应 按 需求 从一 般 信息 到 详细 信息逐级设置，遵 循信 息适 量原 则。d)城市轨 道交 通导 向标 志中 应优先 设置 图形 符号。4.2 标志设 计 4.2.1 图形符 号 城市轨 道交 通导 向系 统所 涉及的 图形 符号 应符 合GB/T 10001.1、GB/T 10001.9、GB/T 16900、GB/T 16903.1、GB/T 20501.1、GB 2894 的 有关 规定。适用于 本文 件的 其他 图形 符号，以本 文件 为准，详 见附录A。4.2.2 标志中 文字 和数 字 应符 合GB/T 20501.2、GB/T 20501.3 及 下列 相关 要 求：a)汉字 应 以 简化 字总 表、第 一批 异体 字整 理表 为准，词 句、简称 等应 规范。b)拼音标 注应 符 合 GB/T 16159 的 要求。c)标志中 的地 名（含站 名）应符 合 GB 17733 及 天 津 市地名 管理 条例 的 有关 规定。4.2.3 标志颜 色 应符 合GB/T 20501.1 及 下 列相关 要求：a)城市轨 道交 通标 志 的 载体 应采用 深灰 色（色号 为Pantone 426C/C：0 M：0 Y：0 K：100），出口图 符的 底色 采用 绿色（色号 为 Pantone 355C/C：100 M：0 Y：91 K：6）,信 息主 体 的 文字及数 字均 采用 白色。b)周边地 图主 要色 值（CMYK 值）：地 图底 色 4、6、20、0，商 业道 路 9、22、69、0，主要 道路0、0、50、20，次要 道路 14、11、36、0，绿地 36、17、54、0，湖泊 55、25、5、0，站体 图例出 口0、0、0、90。c)城市轨 道交 通禁 止、安全 警告颜 色应 符 合 GB 2893 的有关 规定。d)城市轨 道线 路的 标志 色应 符合附 录 B、附 录 C。4.2.4 标志的 版面 设计 a)标志的 版面 设计 应符 合 GB/T 20501.1、GB/T 20501.2 相关 要求。b)标志中 的箭 头、图形 符号、文字、数 字的 版面 布置 应符 合 GB/T 18574 相关 要 求。4.2.5 标志的 规格 a)位置和 导向 标志 的规 格要 求如下（参 见 图 1）。DB12/T 454.2 2023 3 图1 位置和 导向 标志 外形 尺寸 图形符 号宽 度：a 图形符 号之 间及 符号 与文 字之间 宽度：1/4a 标志载体 高 度：b 标志载体 宽 度：按信 息的 空间需 要，宜采 用 b 的整 数倍。b)其它标 志规 格尺 寸宜 根据 安装标 志的 建筑 结构 等要 素，按 比例 协调 设置。c)悬挂牌 中吊 杆的 位置 应设 在牌体 左右 两侧 边缘 向 内1/5 处 位置。d)英文字 母高 度宜 为中 文字 的 1/2。e)组合在 一起 的导 向标 志宜 具有相 同的 基准 尺 寸 a。两个不 同指 向的 导向 标志 左右组 合时,导向标志间 的空 白距 离不 应小 于 a。如 两个 导向 标志 的 间距小 于 a,应通 过分 隔线 区分两 个导 向 标志。各导 向标 志与 分割 线 的间距 不应 小 于 1/5a。分 隔线的 长度 不应 小 于 a,宽 度不应 小于 符号边线的 宽度。4.2.6 标志的 组合 应符 合GB/T 20501 中的 相 关要求。4.2.7 出入口 命名 原则 a)由大写 英文 字母 表示：A、B、C、D 按照 下行 方向 的车 首位置 为 A，逆 时 针旋 转，其中 字母“I”“O”“Z”不作 为编 号使 用。b)当同一 通道 内有 多个 出入 口时，按 照逆 时针 方向 附 加数字“1”的 顺序 递增 补 充编号，例如“A1、A2”等。（参 见 图 2）。图2 出入口 编号 标志 a)如 有 预留 通 道或 预留 出 入口 等 情况，出口 编号 与 现有 出 口顺 延，但 暂不 在 导向 标 志系 统中体现，后 续增 加。b)近期换 乘车 站应 按 4.2.7 a）b）的规 定整 体编 号。远期换 乘车 站出 入口 编号 按同一 座车 站 进行统一 编号，应 在既 有车 站出入 口编 号基 础上 进行 顺延。（例：车 站编 号 为 A、B、C、D，换乘车站 出入 口保 持原 有出 入口编 号，远期 新建 的换 乘车站 根 据 4.2.7a）b）的 规定 从E、F、G 顺延）。4.3 照明 4.3.1 采用外 部照 明的 标志，照 明条件 及照 度应 符 合 GB/T 16275 的 相关 规定。DB12/T 454.2 2023 4 4.3.2 采用内 部照明 的 标志，版 面信息 亮度 应不小于 500cd/m，要 求单 独牌 体照 度 均匀，同一 空间 中牌体照 度保 持一 致。4.4 运行使 用 4.4.1 标志牌 体的 光源 系统 实行 独立控 制。4.4.2 自动检 票机和 自动 扶梯上 方的运 行状态 如需 设置标 志，应 在自动 检票 机上方 与自动 检票机、自动扶梯 并保 持联 动。（5.3.5、5.3.6 有详 细说 明）4.5 标志的 材料 4.5.1 所选用 的制作 材料 应符合 相关的 标准规 定，环保要 求、防 火等级 应符 合 GB 50157 地铁 设计规范、GB 51298 地铁 设计防 火标 准 的相 关要 求。4.5.2 设置在 室外 的标 志，面 板 应采用 逆反 射材 料制 作，防雨防 尘，受 风力 应符 合 户外牌 体设 计需 求，金属构 件应 经防 腐处 理。耐酸碱、抗 氧化 等性 能应 符合国 家相 关标 准。4.6 标志的 安装 和维 修 4.6.1 标志牌 体的 依托 物应 稳固，能够 承受 可预 见的 外力。4.6.2 发光标 志牌 体的 开启 角度 应60 度，方 便维 修及 更 换。4.6.3 发光标 志牌 体应 具有 散热、防水、防 尘、防虫 处理。4.6.4 悬挂式 标志 牌体 的吊 装结 构应做 可调 节处 理，便于 与装修 顶面 结合。4.6.5 标志牌 体的 设置 位置、设 置高度 及部 件等 应满 足安 全性，不应 对行 人或 观察 者产生 物理 性危 险。悬挂式 标志 牌体 的下 边缘 距地面 的高 度应 不小 于 2.4 米，通道 等特 殊区 域的 标 志牌体 设置 高度 应根 据实际标高 进行 设置。4.6.6 附着式（嵌 墙式）标 志牌 体宜与 装修 面材 质分 缝相 适应，达到 整齐 美观。4.6.7 悬挂式 标志 牌体 的下 边缘 与附着 式（嵌墙 式）标志 牌体的 上边 缘高 度宜 设置 在同一 水平 线上。4.6.8 立地式 标志 牌体 的基 础处 理应安 全稳 固，便于 安装。4.6.9 设置在 室外 的标 志牌 体，应采取 防风、防 水、防日 照及防 尘、防虫 的措 施。5 设置要 求 5.1 总体要 求 5.1.1 应符 合GB/T 15566、GB/T 15630 中 的相 关要 求。5.1.2 标志应 设置 在醒 目、没有 视线遮 挡以 及其 他信 息干 扰的适 宜位 置。5.1.3 导向标 志宜 设置 在通 道或 者客流 通行 区域 的中 线位 置，并 与客 流方 向垂 直。5.1.4 通道较 长的 转折 点和 当通 道有两 种及 以上 路径 时应 在关键 转折 点设 置导 向标 志。5.1.5 当通道 的长 度较 长时，宜 重复设 置相 应的 导向 标志 或增加 辅助 导向 标志。5.1.6 同一标 志载 体中 不应 与广 告等其 它图 形、文字 混设。当导向 标志 与广 告在 同一 区域共 同设 置时，应优先 考虑 导向 标志。应 符合 GB/T 15566 的 有关 规 定。5.1.7 导向标 志常规 安装 方式可 分为悬 挂式、附着 式（嵌 墙式）、立地 式、地面式（贴附 式）或 其 它方式。5.1.8 根据标 志内 容、具体 的设 置位置、环 境等 因素 选择 相适应 的设 置方 式。5.1.9 特殊站 型车 站应 增设 辅助 标志。辅助 标志 应与 站内 导向设 置原 则保 持一 致。注：特殊站型车站指站体结构复杂车站、具有换乘关系的车站等。DB12/T 454.2 2023 5 5.1.10 本文件 未详 尽之 处，结合 实际情 况，可适 当增 加其 他导向 标志，以 满足 特殊 使用功 能。5.2 导向标 志 5.2.1 站外导 向标 志 5.2.1.1 用于在 距离 车站 中 心 500 米范围 内指 示行 人前 往轨 道交通 车站 出入 口的 方向。应设 置在 轨 道交通车 站周 围500 米 范围 内，标 志点 位设 置宜 保持 引导的 连续 性。宜设 置在 道路交 叉口、人 行 道、重 要建筑出 口等 人流 量较 大的 地点。5.2.1.2 应包括 方向 指引 和城 市轨 道交通 标 志，宜 包括 线路 名称、线路 色等 信息。5.2.1.3 此标志 应清 晰、醒目、便 于识别，应 满足 道路 交通 标志相 关要 求。（参 见 图3）图3 站外导 向标 志 5.2.2 服务设 施导 向标 志 5.2.2.1 公共服 务设 施导 向标 志 a)用 于 指示 通 往站 内公 共 服务 设 施的 方 向。宜设 置 在通 往 相关 公 共服 务设 施 路线 上 的关 键节点处或设 施附 近（参见 图 4、图5）。图4 自动售 票导 向标 志 图5 卫生间 导向 标志 a)在 站 厅层 靠 近公 共卫 生 间及 母 婴室 的 最近 楼扶 梯 洞口 位 置的 导 向牌 体，宜 体现 公 共卫 生间及母 婴 室的 常 规标 志及 投 影标 志；在 站 台层 两侧 候 车区 宜 补充 设 置指 引公 共 卫生 间 及母 婴室投影标志。（参见 图 6、图7）。图6 常规导 向标 志 图7 投影导 向标 志 5.2.2.2 无障碍 设施 导向 标志 DB12/T 454.2 2023 6 a)用 于 指示 前 往无 障碍 设 施的 方 向。应 设置 在通 往 无障 碍 设施 路 线上 的关 键 节点 处 及无 障碍设施附近（参 见 图 8）。b)用 于 指示 无 障碍 电梯、无障 碍 升降 平 台所 在的 出 口方 向，应 设 置在 特殊 人 群出 站 路线 的关键节点处（参 见 图 9）。图8 无障碍 卫生 间导 向标 志 图9 无障碍 电梯/无 障碍 升降 平 台导向 标志 5.2.3 乘车、出站 导向 标志 a)用 于 指示 从 车站 入口 前 往站 台 乘车 或 从站 台前 往 车站 出 口方 向。应 设置 在 进站 乘 车与 出站路线上的 关键 节点 处（参见 图 10、图 11）。图10 乘车导 向标 志 图11 出站导 向标 志 a)站 台 的乘 车 导向：用 于 站台 层，指 示 乘车 方向，应设 置 在站 台 的相 应位 置。应 在 此标 志附近设线路 资讯 牌，补充 轨道 交通线 路信 息（参见 图 12）。图12 站台乘 车导 向标 志 5.2.4 换乘导 向标 志 用 于 指 示在 站 内从 一 条线路 换 乘 到其 它 线路 的 站台方 向。应设 置 在相 应 换乘线 路 上 的关 键 节点 处（参见 图13）。图13 换乘导 向标 志 5.2.5 列车运 行方 向导 向标 志 用于指 示列 车运 行的 方向，含本 站站 名、下 站站 名、开往 方向、线路 图、重 要交通 枢纽、母 婴室 等信息，换乘 站宜 增加 线路 编号。宜设 置在 屏蔽 门上 方（参 见图14）。图14 列车运 行方 向导 向标 志 DB12/T 454.2 2023 7 5.2.6 安全检 查导 向标 志 用于引 导轨 道交 通安 全检 查设施，宜 设置 在安 全检 查设施 附近（参 见图15、图16）。图15 安全检 查导 向标 志 图16 安全检 查导 向标 志 5.2.7 辅助类 导向 标志 辅助类 导向 标志 用于 补充 导向信 息，宜设 置在 多方 向交叉 口，指引 出口 信息、换乘 信息 等。（参 见图17）。图17 辅助类 导向 标志 5.3 位置标 志 5.3.1 城市轨 道交 通位 置标 志 用于确 认轨 道交 通车 站的 出入口 位置。应 设置 在轨 道交通 出入 口附 近适 宜位 置，满 足不 同方 向 乘 客辨识。（参见 图18）图18 城市轨 道交 通位 置标 志 DB12/T 454.2 2023 8 5.3.2 车站站 名标 志 用于站 外乘 客确 认本 站名 称，应 含车 站名 称、线路 名称及 线 路 色、出入 口编 号。应 设置 在车 站 出 入口的醒 目位 置（参见 图19）。图19 车站站 名标 志 5.3.3 站台站 名标 志 用于列 车内 乘客 确认 本站 名称，宜包 含下 一站 名称。应设 置在 站台 柱面 或相 应位置 的墙 面。（参 见图20）。图20 站台站 名标 志 5.3.4 服务设 施位 置标 志 a)自 动 售票 机、客 服中 心、无 障 碍电 梯 等确 认标 志 宜设 置 在服 务 设施 的上 方、附 近 或与 服务设施结合 设置。服务 设施 确 认标志 信息 内容 应包 括图 形符号、文字（参 见图 21、图 22、图 23）。图21 自动售 票位 置标 志 图22 无障碍 电梯 位置 标志（一 般/特 殊）图23 客服中 心位 置标 志 b)卫生间 标志 用 于 确 认提 供 给乘 客 使用的 卫 生 间的 位 置。应 设置在 卫 生 间附 近 及相 应 的卫生 间 门 旁边 或 门楣 上方。当 卫生 间配 备有 无障 碍专用 设施 时，应与 无障 碍设施 图形 符号 组合 使用，彩色 卫生 间标 志（蓝 色：DB12/T 454.2 2023 9 C：95 M：70 Y：50 K：5 红 色：C：0 M：100 Y：100 K：0）宜设置 在站台 有卫生 间一 侧的 端墙上。（参 见图24、图25、图26）。图24 卫生间 位置 标志(组合)图25 卫生间 位置 标志(单个)图26 卫生间 位置 标志(颜色)a)母婴室 标志 用 于 确 认提 供 给乘 客 使用的 母 婴 室的 位 置。应 设置在 母 婴 室附 近 及相 应 的母婴 室 门 旁边 或 门楣 上方。彩色 母婴 室标 志（粉 色：C：0 M：100 Y：0 K：0）宜设 置在 站台 有母 婴室一 侧的 端墙 上。（参见图27）图27 母婴室 位置 标志(单个/颜色)5.3.5 自动检 票机 状态 标志 自动检 票机 状态 标志 用于 确认经 自动 检票 机进 入付 费区或 非付 费区。如 需设 置，宜 在自 动检 票 机 上方，采 用可 变标 志，两面 都显示 信息。采 用LED 显 示 时，可 用箭 头和 号表 示（参见图28）。图28 自动检 票机 状态 标志 5.3.6 自动扶 梯状 态标 志 用于乘 客确 认自 动扶 梯的 乘坐方 向，如需 设置，宜 设置在 自动 扶梯 两端 的上 方。5.3.7 出口位 置标 志 用于确 认车 站出 口的 位置。应 设置 在非 付费 区站 厅 与通道 口连 接处 的上 方。含出口 编号、出口 周边信息，如此 口设 有无 障碍 电梯或 无障 碍升 降平 台，应在版 面信 息中 体现 无障 碍电梯 或无 障碍 升 降 平 台 标志。（参见 图29）。图29 出口位 置标 志 5.3.8 其它服 务设 施标 志 用于确 认站 内其 它服 务设 施的地 点。宜设 置在 服务 设施上 方或 附近。5.4 综合信 息标 志 5.4.1 资讯信 息 DB12/T 454.2 2023 10 用于向 乘客 提供 线网 信息、乘 客守 则、注 意事 项及 相 关规章 制度 等。宜 设置 在 轨道交 通通 道内 或出入口附 近（参见 图30）。图30 线网图 和乘 客守 则 5.4.2 运营时 刻表 用于向 乘客 提供 轨道 交通 的运营 时间。应设 置在 轨 道交通 的出 入口。宜体 现 本站首 末班 时间、相关警示提 示类 信息 等（参见 图31）。图31 运营时 刻 5.4.3 出入口 无障 碍设 施位 置图 用于告 知乘 客本 站 出 入口 无障碍 设施 分布 情况，应 设置在 轨道 交通 的出 入口，设置 位置 及高 度 应 便于无障 碍人 士识 别。（参 见图32）。图32 无障碍 设施 位置 图 5.4.4 公告栏 用于提 供轨 道交 通系 统的 运营信 息及 规章 制度 等。DB12/T 454.2 2023 11 5.4.5 票务资 讯 用于提 供轨 道交 通票 务资 讯。应 设置 在自 动售 票机 附近（参见 图33）。图33 票务资 讯 5.4.6 站厅综 合资 讯 用于提 供完 整的 乘车、出 站相关 信息，包 括轨 道交 通本站 公共 区平 面图、本 站周边 街区 图、出 入 口周边信 息、周边 公交 车次 等。应 设置 在站 厅层 的适 宜位置（参 见图34）。图34 站厅综 合资 讯 a)周 边 街区 图：用 于提 供 轨道 交 通车 站 周边 区域 与 交通 出 行相 关 的重 要信 息。应 按 照地 图上的位置正 确标 注主 干道 和次 干道、标 志性 建筑 物、旅 游景点 和公 园的 名称、学 校、医院 等信 息，还 应 标注 公 交车 车站 名 及其 位 置等 信 息。旅游 景 点及 标 志性 建 筑物 宜放 置 照片 或 图片 加以突出。宜 与出 入口 周边 信息 组合设 置。b)本 站 公共 区 平面 图：用 于提 供 轨道 交 通车 站内 各 服务 设 施和 出 入口 的相 对 位置，要求 空间表现正确 无误、颜 色清 晰易 于分辨。宜 与周 边地 图组 合设置。c)出 入 口周 边 信息：用 于 提供 各 出入 口 附近 的主 要 交通 要 道、主 要 建 筑等，以方 便 乘客 辨别方向。宜 与周 边街 区图 组合 设置。5.4.7 电梯提 示 用于提 供乘 梯相 关的 提示（参见 图35）。DB12/T 454.2 2023 12 图35 电梯提 示 5.4.8 线路资 讯 用于提 供当 前车 站名、列 车运行 方向 及列 车所 在轨 道交通 线路 中的 所有 车站 名称等 信息。应 设 置 在站台的 适宜 位置，宜 与乘 车导向 标志 配合 使用。驶 过车站 用 浅 灰色 表示，C:0 M:0 Y:0 K:30；未 驶过 车站用当 前线 路的 线路 色表 示，色 号参 考附 录C（参 见 图36）。图36 线路资 讯 5.4.9 换乘站 站台 资讯 用于提 供线 网图、本 站公 共 区平面 图等 信息。宜 设置 在 站台层 正对 楼扶 梯口 的适 宜位置（参 见图37）。图37 站台资讯 5.4.10 出口资 讯 用于提 供车 站当 前出 口周 边主干 道和 次干 道、标志 性建筑 物、学校、医 院、旅 游景点 和公 园名 称 以及可换 乘的 公交、地 铁等 信息。应设 置在 前往 出口 通道的 适宜 位置，宜 与出 口位置 标志 配合 使 用（参 见图38）。DB12/T 454.2 2023 13 图38 出口资 讯 5.4.11 各站站 台信 息示 意图 用于提 供全 线各 站站 台楼 扶梯、无障 碍电 梯、换乘 位置、公共 卫生 间、母婴 室等信 息。宜设 置 在 站台层，以不 阻碍 客流 为宜。（如 图39）图39 各站站 台信 息示 意图 5.5 保护区 警示 标志 保护区 警示 标志 采用 警示 公告牌、警 示地 牌为 主，警示墙 牌为 辅结 合设 置的 原则。a)在地下 车站 与隧 道周 边外 侧 50 米内 设置 警示 地牌。b)地 面 和高 架 车站 以及 线 路轨 道 外边 线 外侧 30 米 内设 置 警示 地 牌，警示 地 牌无 设 置条 件时可采用警 示墙/柱 牌。c)出入口、通风 亭、变电 站 等建筑 物、构 筑物 外边 线 外侧 10 米 内设 置警 示公 告牌，在 线路 下穿河流、水 域时，在 堤岸 两侧设 置警 示公 告警 示牌。d)过河隧 道结 构外 边线 100 米内的 范围，淤泥、砂 土 等地质 条件 特殊 的地 段，深井降 水、超 深地下工 程等 特殊 工程，其 范围可 根据 具体 情况 适当 扩大。e)地 铁 安全 保 护区 边线 位 于封 闭 地块，或区 域内 无 法设 置 警示 标 志时，应 结 合现 场 情况，对封闭地块 或无 法设 置区 域外 扩，进 行警 示标 志设 置。（如 图40、41、42）DB12/T 454.2 2023 14 图40 警示公 告牌 图41 警示地 牌 图42 警示墙 牌 5.6 安全标 志 5.6.1 禁止标 志、警告 标志 禁止标 志、警告 标志 等安 全标志 的图 形符 号、标志 形状、颜色 和设 置要 求应 符合GB 2893、GB 2894、GB 13495、GB 15630 的有 关规定。5.6.2 消防安 全标 志 应符合GB 50157、GB 13495、GB 15630、GB 2894 的 要求。DB12/T 454.2 2023 15 A 附录A（资料 性）天津城 市轨 道交 通导 向标 志系统 用图 形符 号 天津 城 市轨 道交 通导 向标 志系统 用图 形符 号见图A.1。图A.1 天津城 市轨 道交 通导 向标 志系统 用图 形符 号 DB12/T 454.2 2023 16 B B 附录B（规范 性）天津城 市轨 道交 通规 划线 路图 天津城 市轨 道交 通规 划线 路 见图B.1。图B.1 天津城 市轨 道交 通规 划线 路图 DB12/T 454.2 2023 17 C C 附录C（规范 性）天津城 市轨 道交 通远 期规 划线路 图标 志色 天津城 市轨 道交 通远 期规 划线路 图标 志色 见图C.1。图C.1 天津城 市轨 道交 通远 期规 划线路 图标 志色 DB12/T 454.2 2023 18 D D 附录D（资料 性）天津城 市轨 道交 通导 向标 志系统 常用 中、英文 对照 表 天津城 市轨 道交 通导 向标 志系统 常用 中、英文 对照 见 表D.1。表D.1 天津城 市轨 道交 通导 向标 志系统 常用 中、英文 对照 表 序号 中文 英文 备注 1 照顾儿童 Take Care of Children 2 小心夹脚 Watch Your Feet 3 安全检查 Security Check 4 勿运货物 No Cargo 5 紧急呼救 Emergency Signal 6 出口 EXIT 7 楼梯 Stairs 8 自动扶梯 Escalator 9 自动柜员机 Automatic Teller Machine 10 卫生间 Toilet 11 自动售票 Automatic Ticketing 12 客服中心 Passenger Service Center 13 无障碍电梯 Accessible Elevator 14 地铁 Subway 15 乘车 To Subway 16 补票/问讯 Fare Adjustment/Enquiry 17 警务室 Police Office 18 天津城市轨道交通 2 号线 Tianjin Urban Mass Transit Line 2 19 天津地铁线网图 Tianjin Subway System Map 20 XXX 站综合信息 Bulletin Board of XXX Station 21 本站首末班车时间 Time for First/Last Subway of This Station 22 首班时间 First Subway Departure Time 23 末班时间 Last Subway Departure Time 24 注：在末班车前 10 分钟内停止 售、检票 Note:The Last Subway Stop 10 Minutes Before The Ticket Sale 25 轨道交通乘客守则 Code of Practice for Rail Transit Passengers 26 安全乘车提示 Safety Travel Tips 27 图例 Legend 28 两线换乘 Two-line Interchange 29 三线换乘 Three-line Interchange 30 换乘 1 号线 Transfer to Line1 31 乘梯注意须知 Instructions for Escalator Use DB12/T 454.2 2023 19 表D.1（续）序号 中文 英文 备注 32 公告栏 Bulletin Board 33 此电梯前往 This Elevator Is to 34 地面层 Ground Floor 35 站厅层 Station Concourse Floor 36 站台层 Platform Floor 37 终点站 Terminal Station 38 换乘站 Transfer Station 39 当前站 Current Station 40 下一站 Next Station 41 B 出口周边信息 Surrounding Information of Exit B 42 周边相关信息 Surrounding Information 43 周边公交信息 Public Transport Information Surrounding 44 XXX 站票务综合信息 Ticket Information at XXX Station 45 票务信息 Ticket Information 46 XXX 站综合资讯 Comprehensive Information at XXX Station 47 周边相关信息 Surrounding Information 48 站域街区图 Map of the Streets Surrounding 49 车站层级图 Station Floor Map 50 应急疏散路线图 Route Map of Emergency Evacuation 51 公交线路 Bus Lines 52 您在此 You Are Here 53 乘客须知 Instructions for Passengers DB12/T 454.2 2023 20 E E 附录E（资料 性）一般车 站/换乘 车站 进/出 站导向 标志 设置 示例 一般车 站/换乘 车站 进/出 站导向 标志 设 置 示例 见图E.1 图E.4。图E.1 一般车 站进 站导 向标 志设 置示例DB12/T 454.2 2023 21 图E.2 一般车 站出 站导 向标 志设 置示例 DB12/T 454.2 2023 22 图E.3 换乘车 站进 站导 向标 志设 置示例 DB12/T 454.2 2023 23 图E.4 换乘车 站进 站导 向标 志设 置示例 DB12/T 454.2 2023 24 参考文 献 1 GB/T 10001（所 有部 分）公共 信息 图形 符号 2 GB/T 15566（所 有部 分）公共 信息 导向 系统 设置原 则与 要求 3 GB/T 20501（所 有部 分）公共 信息 导向 系统 导向要 素的 设计 原则 与要 求
