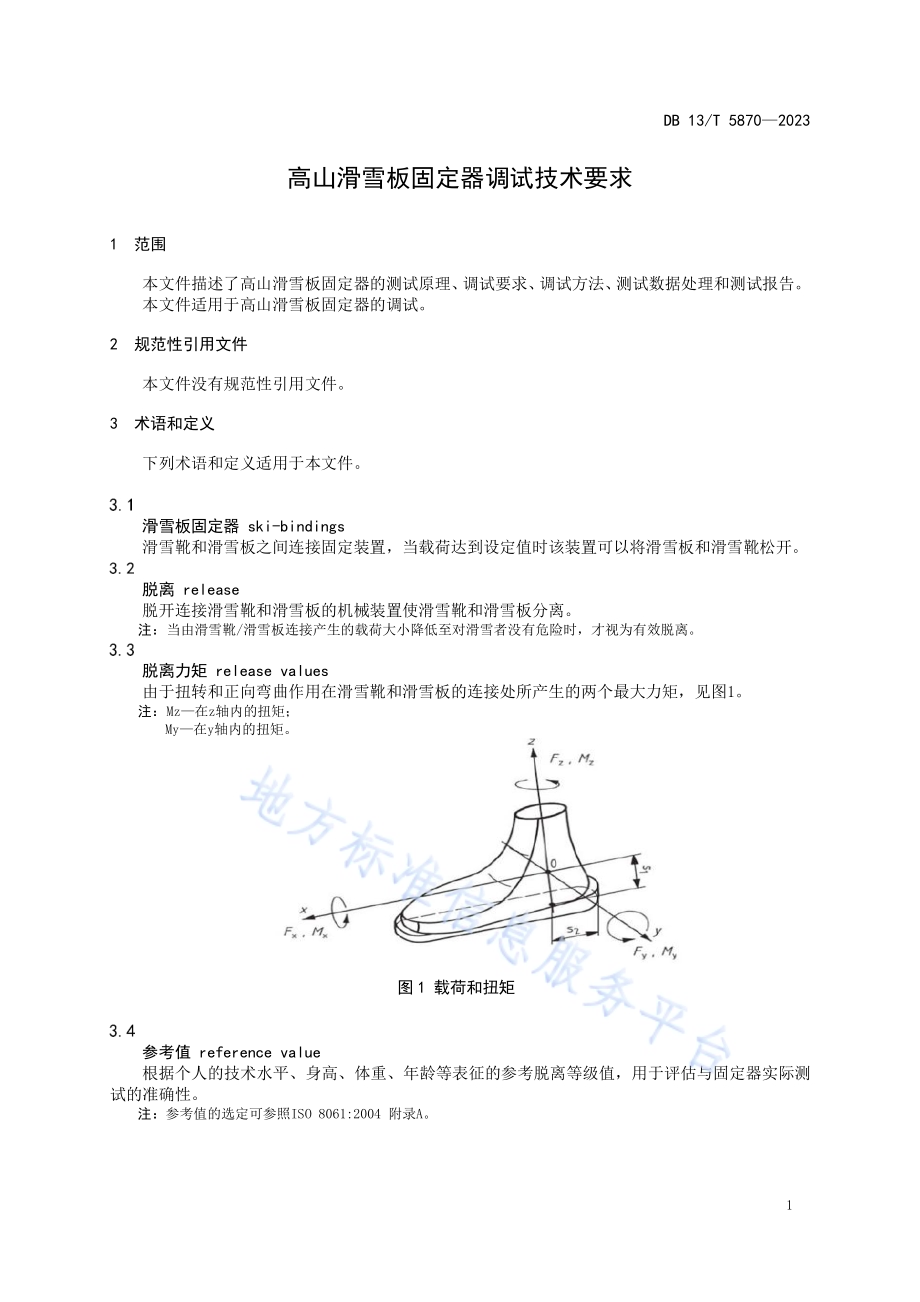

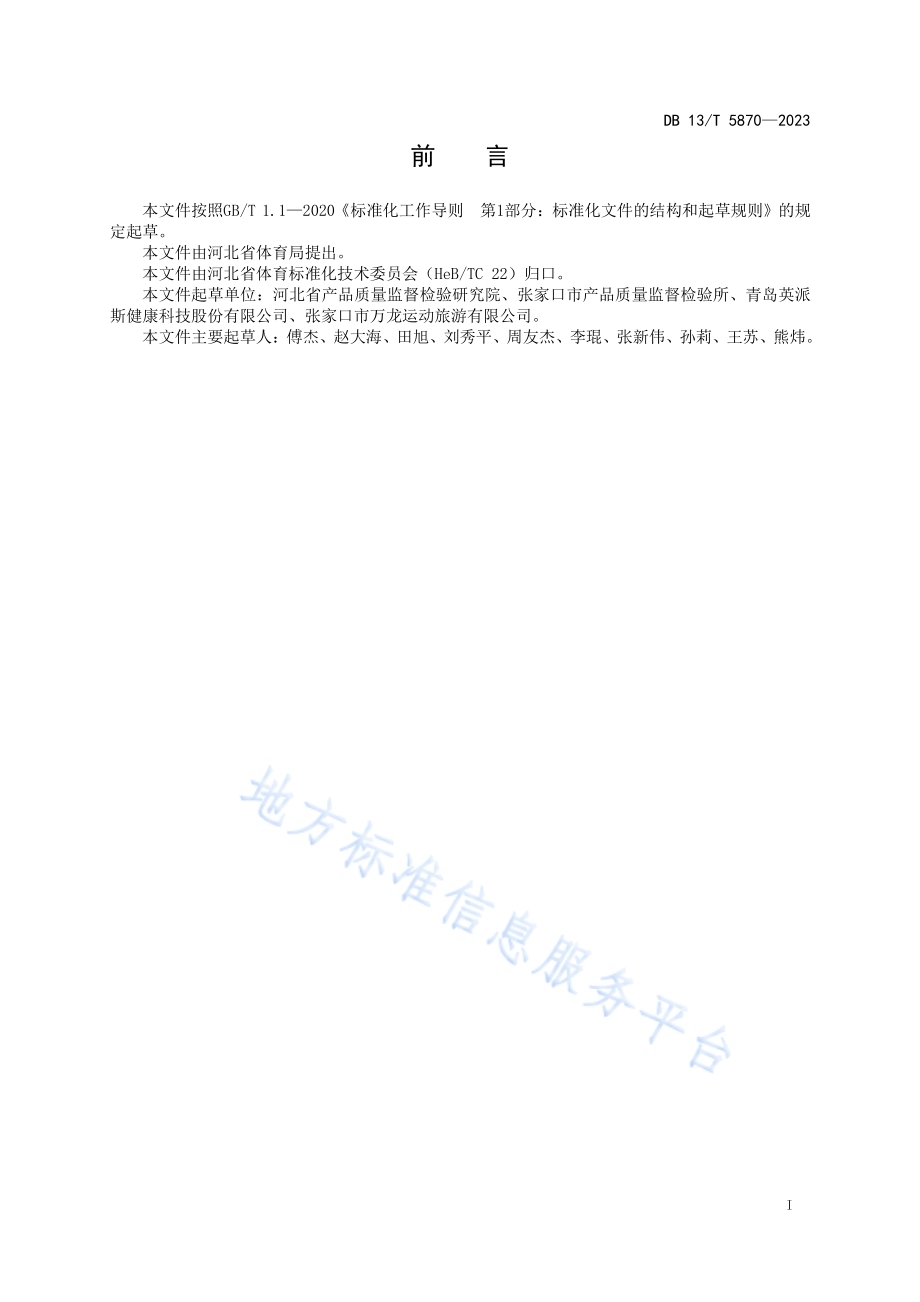

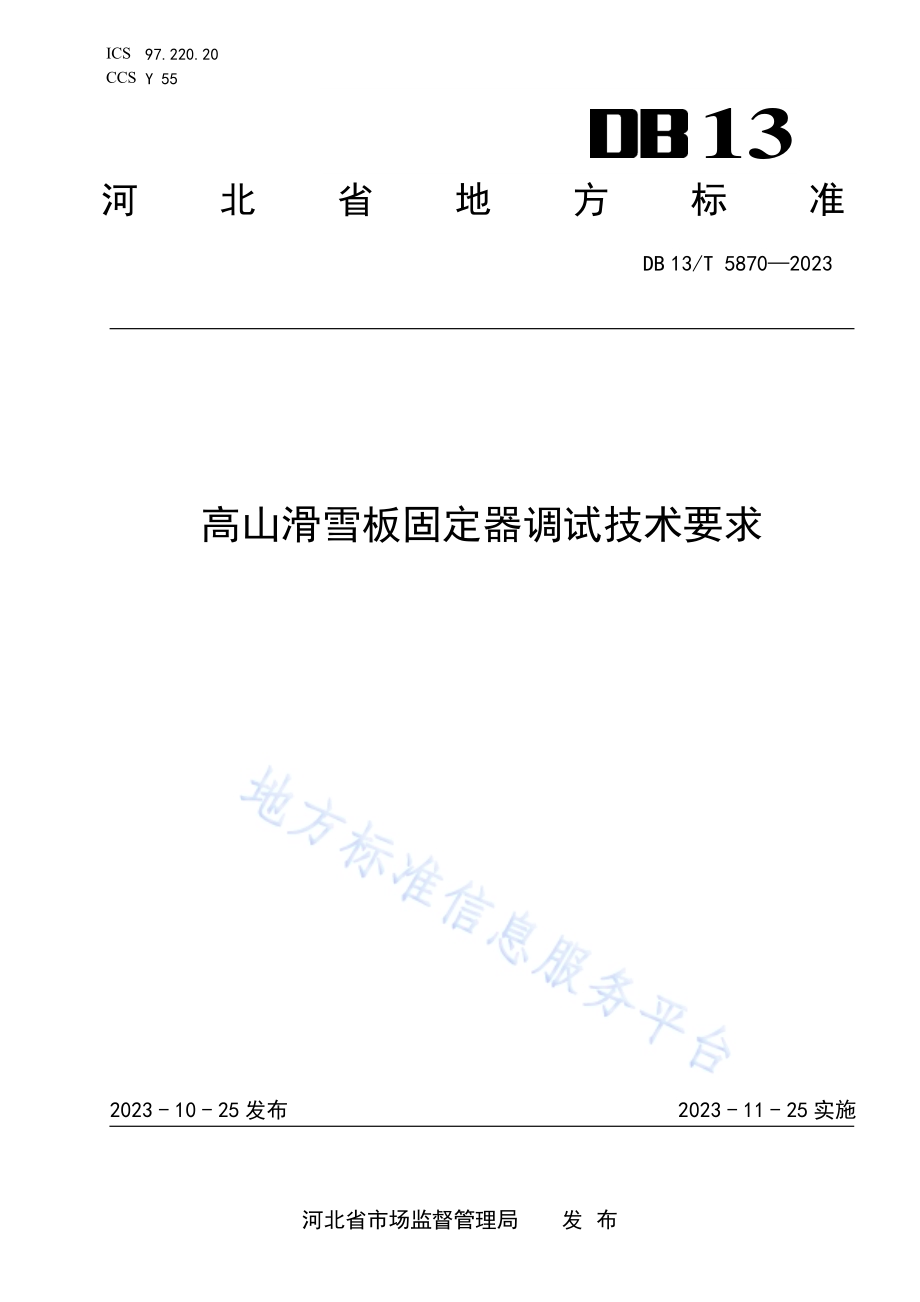

ICS 97.220.20 CCS Y 55 13 河北省地方标准 DB 13/T 58702023 高山滑雪 板固定器 调试技术 要求 2023-10-25 发布 2023-11-25 实施 河北省市 场监督 管 理局 发 布 DB 13/T 5870 2023 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导 则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规定起草。本文件 由河 北省 体育 局提 出。本文件 由河 北省 体育 标准 化技术 委员 会（HeB/TC 22）归口。本文件起草单位：河北省 产品质量监督检验研究院、张家口市产品质量监督 检验所、青岛英派斯健康 科技 股份 有限 公司、张家 口市 万龙 运动 旅游 有限公 司。本文件 主要 起草 人：傅杰、赵大 海、田旭、刘 秀平、周友杰、李 琨、张新 伟、孙 莉、王 苏、熊炜。DB 13/T 5870 2023 1 高 山滑雪 板固定器 调试技 术要求 1 范围 本文件 描述 了高 山滑 雪板 固定器 的测 试原 理、调试 要求、调试 方法、测 试数 据 处理和 测试 报告。本文件 适用 于高 山滑 雪板 固定器 的调 试。2 规范性 引用 文件 本文件 没有 规范 性引 用文 件。3 术语和 定义 下列术 语和 定义 适用 于本 文件。滑雪板 固定 器 ski-bindings 滑雪靴 和滑 雪板 之间 连接 固定装 置，当载 荷达 到设 定值时 该装 置可 以将 滑雪 板和滑 雪靴 松开。脱离 release 脱开连 接滑 雪靴 和滑 雪板 的机械 装置 使滑 雪靴 和滑 雪板分 离。注：当由滑雪靴/滑雪板连接产生的载荷大小降低至对滑雪者没有危险时，才视为有效脱离。脱离力 矩 release values 由于扭 转和 正向 弯曲 作用 在滑雪 靴和 滑雪 板的 连接 处所产 生的 两个 最大 力矩，见图1。注：Mz在z 轴内的扭矩；My 在y 轴内的扭矩。图 1 载荷 和扭 矩 参考值 reference value 根据个人的技术水平、身 高、体重、年龄等表征的 参考脱离等级值，用于评 估与固定器实际测试的准 确性。注：参考值的选定可参照ISO 8061:2004 附录A。DB 13/T 5870 2023 2 4 测试原 理 固定器应按生产商的要求 安装在滑雪板上，然后将 测试雪靴安装在固定器上。滑雪板固定在测试框架上，将扭转力矩Mz 或My逐步施加到雪靴上,直 到固定器脱离，记录Mz或My 的峰值，见图2和图3。图 2 Mz 扭 矩测 试 图 3 My 扭 矩测 试 5 调试要 求 调试滑 雪板 在试验室做脱离力矩试验 时，将固定器安装在滑雪 板的适当部位。如果固定 器已经事先由生产商装好，则 采用 中型 尺寸 的雪板。如 果没 有则 选择 可代表 市场 的典 型滑 雪板。试验前，应 在23 5 的 温度下 将滑 雪板 及固 定器 调试至 少2h。DB 13/T 5870 2023 3 准确性 对Mz，参考 值Z=1 时 允许 误 差是5 Nm，该值 随Z线 性增大，Z=10 时 至10 N m。对My，误差 允许 值要 通过 考虑Mz 和My 的关 系进 行计 算。注：使用图4 来确定Mz和My的允 许误差。Mz 误差 Mz误差 说明：X：参考Z 值；Y：脱离力矩值，N m。图4 Mz 和My 允许 误差 重复性 五个值 中每 一个 值与 其平 均值的 差值 不超 过平 均值 的10%。对称性 同一个 方向Mz力 矩的 五个 值的平 均值 和10 个Mz 绝对 值的平 均值 不超 过后 者的10%。6 调试方 法 仪器设 备 符合量 程和 精度 要求 的脱 离力矩 值测 试设 备，应满 足测试 在准 静态 下进 行，加载速 度满 足：Mz 和My 测 试的 角速 度：3.8/s 0.1/s 调试步 骤 6.2.1 参数设 置 按照 表1给 出的20 组 鞋底 长 度和参 考值 依次 进行 试验。表 1 参数 设置 参考值 脱离扭矩（参考值）鞋底长度 Z Mz N m My N m L mm 0.5 5 18 200 1 10 37 225 DB 13/T 5870 2023 4 表1 参数 设置（续）参考值 脱离扭矩（参考值）鞋底长度 Z Mz N m My N m L mm 1.5 15 55 243 2 20 75 258 2.5 25 94 270 3 30 114 280 3.5 35 134 290 4 40 154 298 4.5 45 175 306 5 50 196 314 5.5 55 218 320 6 60 239 327 6.5 65 261 333 7 70 284 339 7.5 75 307 344 8 80 330 350 8.5 85 353 355 9 90 377 360 9.5 95 401 364 10 100 425 369 6.2.2 调试前 准备 将固定器安装在滑雪板上，将试验靴底插入到固定 器中，滑雪板放在设备的 检测位置，按参数设置信 息选 择合 适的 参数 值（身 高、体重、年 龄、靴长等 参数），根据 测试 需求进 行调 试。6.2.3 脱离 值测 试 对于每 组参 数，将 固定 器 向右侧 脱离 测试5次（+Mz），向 左脱 离测 试5次（-Mz），正向 弯曲 测试五次（My）。7 测试数 据处 理 测试结 果 计算不 同参 数的 以下 数值：+Mz 5 个值 的平 均值；Mz 5 个值 的平 均值；Mz 10 个值 的平 均值；My 5 个值 的平 均值。DB 13/T 5870 2023 5 测试精 度 扭转脱 离值 的测 量误 差：Mz 50 N m，误差 应小 于2，Mz 50 N m，误 差值 应小于 1 N m。正向弯 曲脱 离值 的测 量误 差：My200 N m，误差 应 小于2，My200 N m，误差值 应小 于4 N m。8 测试报 告 测试报 告应 包含 如下 信息：a)执行标 准；b)滑雪板 品牌；c)型号 名称；d)制造 商名 称；e)测试结 果。DB 13/T 5870 2023 6 参考文 献 1 ISO 13992:2006 高 山 滑雪板 固定 器 要求 和测 试 方法 2 ISO 8061:2004 高山 高山滑 雪板 固定 器脱 离力 矩的选 择
