公路养护工程基层注浆补强技术规范DB21／T 3872-2023.pdf

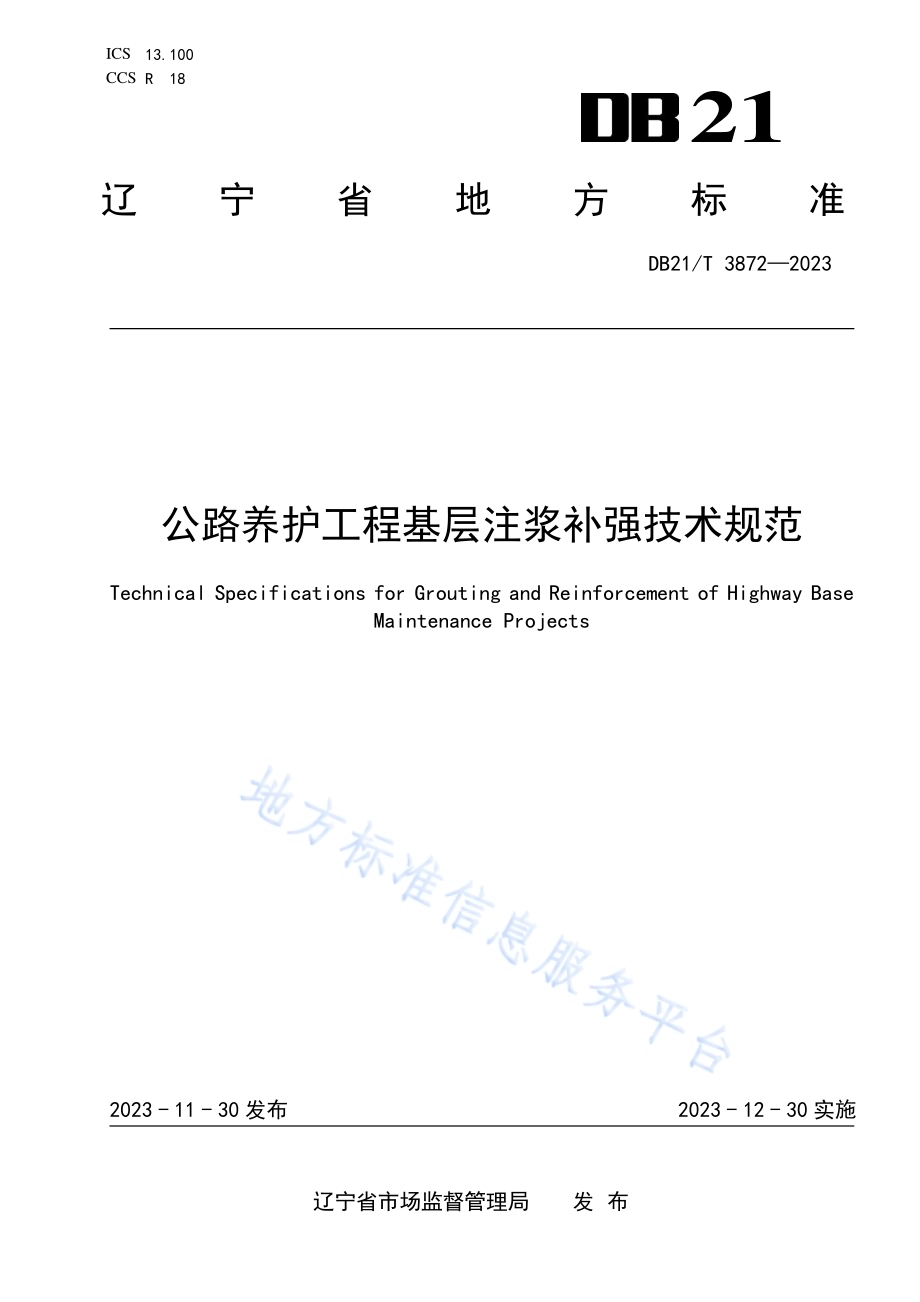

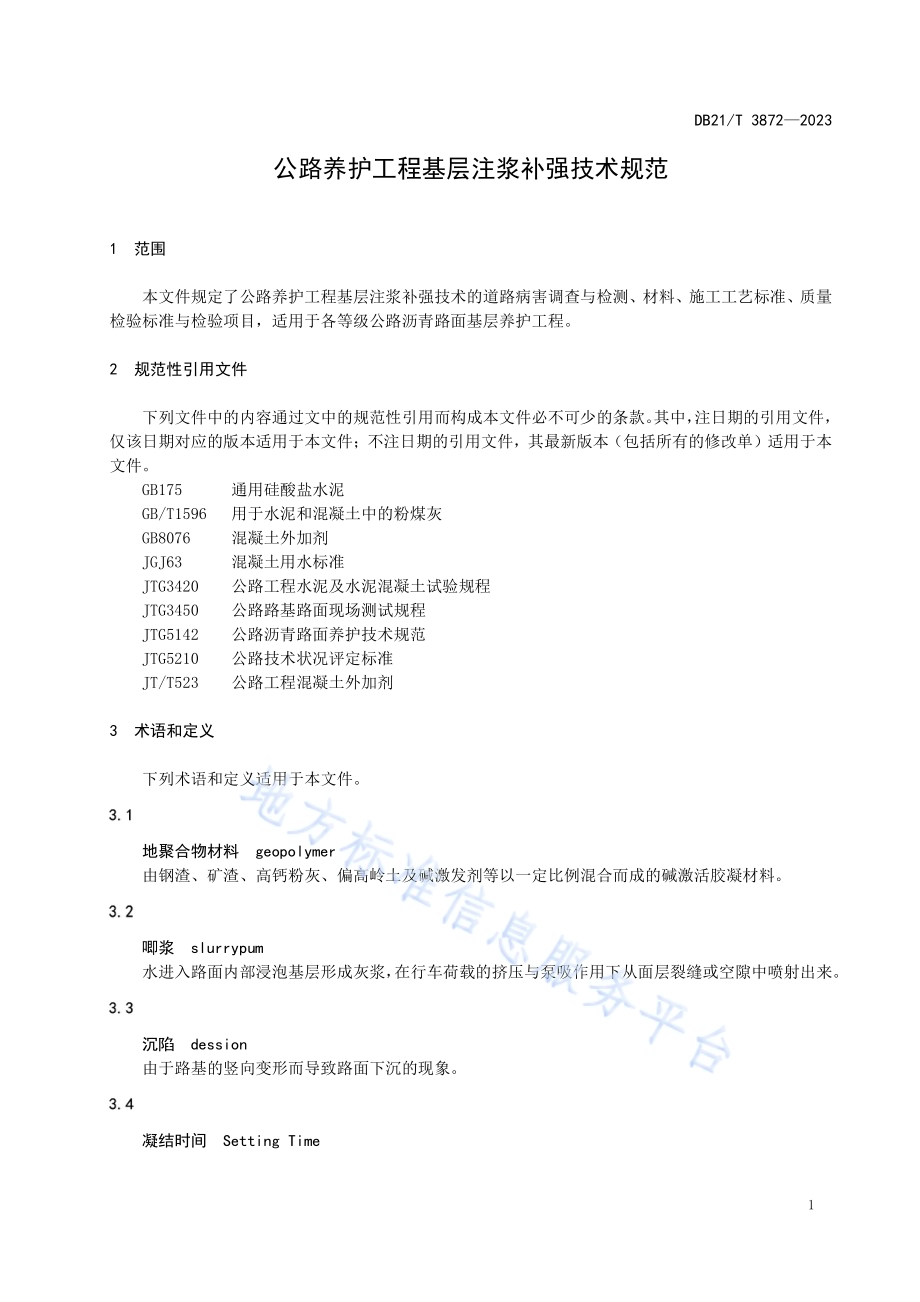

ICS 1 3.1 0 0CCS R 1 821辽 宁 省 地 方 标 准D B 2 1/T 3 8 7 2 2 0 2 3公 路 养 护 工 程 基 层 注 浆 补 强 技 术 规 范T e c h n i c a l S p e c i f i c a t i o n s f o r G r o u t i n g a n d R e i n f o r c e m e n t o f H i g h w a y B a s eM a i n t e n a n c e P r o j e c t s2 0 2 3-1 1-3 0 发 布 2 0 2 3-1 2-3 0 实 施辽 宁 省 市 场 监 督 管 理 局 发 布D B 2 1/T 3 8 7 2 2 0 2 3I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.1.1.1.1.1.24 道 路 病 害 调 查 与 检 测.2一 般 规 定.2表 观 病 害 调 查.2路 面 弯 沉 检 测.2路 面 钻 孔 取 芯.25 材 料.2一 般 规 定.2地 聚 合 物 注 浆 材 料.2普 通 注 浆 材 料.36 公 路 养 护 工 程 基 层 注 浆 补 强 技 术.4一 般 规 定.4注 浆 设 备.4施 工 工 艺.4浆 孔 布 设.5浆 液 制 备.7注 浆.7养 生.7材 料 运 输 及 储 存 要 求.7其 它 要 求.77 质 量 检 验 标 准 与 检 测 项 目.8一 般 规 定.8外 观 检 测.8路 面 整 体 承 载 能 力 补 强 项 目 弯 沉 检 测.8横 向 裂 缝 位 置 基 层 局 部 病 害 修 复 弯 沉 检 测.8实 测 项 目.8附 录 A（规 范 性）公 路 养 护 工 程 基 层 注 浆 补 强 技 术 规 范 条 文 说 明.1 0附 录 B（规 范 性）公 路 养 护 工 程 基 层 注 浆 补 强 技 术 规 范 词 说 明.1 1D B 2 1/T 3 8 7 2 2 0 2 3I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利，本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 辽 宁 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：辽 宁 省 交 通 科 学 研 究 院 有 限 责 任 公 司本 文 件 主 要 起 草 人：孙 培、刘 云 全、朱 建 平、吴 永 付、范 兴 华、王 森、钟 瑞 文、霍 继 辉、杜 宁、李明 光、姜 英 田、宋 运 良、朱 天 明、周 健 楠、金 塬 上、王 义 强、王 枫 成、邵 传 恒、高 立 波、张 炜、李 树 宽、刘 可、陈 静 博、王 福 浩、张 林、任 俊 达、项 巍、李 晶 石、高 宏 新、金 潼、邱 莎、许 涛、黄 硕 磊、李 卓 琳。本 文 件 发 布 实 施 后，任 何 单 位 和 个 人 如 有 问 题 和 意 见 建 议，均 可 以 通 过 来 电 和 来 函 等 方 式 进 行 反 馈我 们 将 及 时 答 复 并 认 真 处 理，根 据 实 际 情 况 依 法 进 行 评 估 及 复 审。归 口 管 理 部 门 通 讯 地 址：沈 阳 市 和 平 区 十 三 纬 路 1 9 号，联 系 电 话：0 2 4-2 3 8 6 7 9 6 0；文 件 起 草 单 位 通 讯 地 址：沈 阳 市 沈 河 区 文 萃 路 8 1 号，联 系 电 话：0 2 4-2 4 5 1 2 4 1 6。D B 2 1/T 3 8 7 2 2 0 2 31公 路 养 护 工 程 基 层 注 浆 补 强 技 术 规 范1 范 围本 文 件 规 定 了 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 的 道 路 病 害 调 查 与 检 测、材 料、施 工 工 艺 标 准、质 量检 验 标 准 与 检 验 项 目，适 用 于 各 等 级 公 路 沥 青 路 面 基 层 养 护 工 程。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B 1 7 5 通 用 硅 酸 盐 水 泥G B/T 1 5 9 6 用 于 水 泥 和 混 凝 土 中 的 粉 煤 灰G B 8 0 7 6 混 凝 土 外 加 剂J G J 6 3 混 凝 土 用 水 标 准J T G 3 4 2 0 公 路 工 程 水 泥 及 水 泥 混 凝 土 试 验 规 程J T G 3 4 5 0 公 路 路 基 路 面 现 场 测 试 规 程J T G 5 1 4 2 公 路 沥 青 路 面 养 护 技 术 规 范J T G 5 2 1 0 公 路 技 术 状 况 评 定 标 准J T/T 5 2 3 公 路 工 程 混 凝 土 外 加 剂3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。地 聚 合 物 材 料 g e o p o l y m e r由 钢 渣、矿 渣、高 钙 粉 灰、偏 高 岭 土 及 碱 激 发 剂 等 以 一 定 比 例 混 合 而 成 的 碱 激 活 胶 凝 材 料。唧 浆 s l u r r y p u m水 进 入 路 面 内 部 浸 泡 基 层 形 成 灰 浆，在 行 车 荷 载 的 挤 压 与 泵 吸 作 用 下 从 面 层 裂 缝 或 空 隙 中 喷 射 出 来。沉 陷 d e s s i o n由 于 路 基 的 竖 向 变 形 而 导 致 路 面 下 沉 的 现 象。凝 结 时 间 S e t t i n g T i m eD B 2 1/T 3 8 7 2 2 0 2 32凝 结 时 间 有 初 凝 时 间 与 终 凝 时 间 之 分，初 凝 时 间 是 指 从 加 水 开 始 到 开 始 失 去 可 塑 性 所 需 时 间，而 终凝 时 间 是 指 从 加 水 到 完 全 失 去 塑 性 的 时 间。来 源：J T G 3 4 2 0-2 0 2 0，2.1.2 注 浆 g r o u t i n g m e t h o d用 适 当 的 方 法 将 某 些 能 固 化 的 浆 液 注 入 沥 青 路 面 基 层 的 裂 缝 或 孔 隙 中，通 过 置 换、充 填、挤 压 等 方式 以 改 善 其 物 理 力 学 性 质 的 方 法。4 道 路 病 害 调 查 与 检 测一 般 规 定道 路 病 害 调 查 与 检 测 包 括 表 观 病 害 调 查 与 结 构 病 害 检 测，指 导 注 浆 处 治，确 定 注 浆 养 护 方 案。表 观 病 害 调 查4.2.1 表 观 病 害 调 查 包 括：纵 向 裂 缝、横 向 裂 缝、龟 裂、唧 浆、沉 陷 等 病 害。4.2.2 应 按 照 J T G 5 1 4 2 与 J T G 5 2 1 0 的 要 求，人 工 调 查 道 路 表 观 病 害，统 计 分 析 病 害 种 类、位 置、范 围等。路 面 弯 沉 检 测4.3.1 道 路 结 构 承 载 能 力 检 测。应 应 按 照 J T G 5 2 1 0 与 J T G 3 4 5 0 的 要 采 用 落 锤 式 弯 沉 仪（F W D）或 贝 克 曼 梁 进 行 路 面 弯 沉 检 测。沥 青 路面 弯 沉 检 测 时，弯 沉 点 沿 车 道 轮 迹 带 布 置，每 2 0 m 检 测 一 点。分 别 统 计 分 析 路 面 病 害 路 段 代 表 弯 沉 值 与临 近 无 病 害 路 段 路 面 代 表 弯 沉 值。4.3.2 横 向 裂 缝 位 置 弯 沉 检 测。应 按 照 J T G 5 2 1 0 与 J T G 3 4 5 0 的 要 采 用 落 锤 式 弯 沉 仪（F W D），或 采 用 手 持 轻 型 落 锤 式 弯 沉 仪（P F W D）用 以 代 替 落 锤 式 弯 沉 仪（F W D）进 行 横 向 裂 缝 位 置 弯 沉 检 测。横 向 裂 缝 弯 沉 检 测 时，弯 沉 点 沿 车 道 轮 迹带 布 置，应 位 于 裂 缝 处 行 车 方 向 前 后 5 0 c m 范 围 内 各 一 处。保 证 每 弯 沉 检 测 区 间，测 量 弯 沉 点 数 2 0 处，计 算 横 向 裂 缝 位 置 注 浆 前 代 表 弯 沉 值。路 面 钻 孔 取 芯4.4.1 采 用 路 面 钻 孔 取 芯 判 断 基 层 内 部 破 损 情 况 和 开 裂 深 度。4.4.2 按 照 J T G 3 4 5 0 的 钻 芯 取 样 方 法。5 材 料一 般 规 定5.1.1 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 材 料 应 根 据 道 路 等 级、交 通 量 情 况、道 路 损 坏 类 型 进 行 选 择。5.1.2 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 材 料 宜 选 用 地 聚 合 物 注 浆 材 料，也 可 选 用 水 泥、石 灰、粉 煤 灰等 材 料 组 成 的 普 通 注 浆 材 料。地 聚 合 物 注 浆 材 料D B 2 1/T 3 8 7 2 2 0 2 335.2.1 地 聚 合 物 材 料 按 凝 固 时 间 和 早 期 强 度 的 不 同，可 分 为 普 通 型 和 快 凝 早 强 型 两 种 类 型。5.2.2 地 聚 合 物 混 合 料。地 聚 合 物 混 合 料 由 地 聚 合 物 材 料 及 水 组 成，其 配 合 比 为：地 聚 合 物：水=1：0.3 0.4（重 量 比）。拌 合 水 应 符 合 J G J 6 3 规 定，不 得 采 用 p H 值 6.5 的 酸 性 水 和 工 业 废 水。地 聚 合 物 混 合 料 主 要 技 术 指 标 见 表1，按 照 J T G/T 3 4 2 0 进 行 检 测。其 中 抗 压 强 度 试 验 采 用 7 0.7 m m 7 0.7 m m 7 0.7 m m 试 模 成 型 试 块，在 标 准 条件 下 养 护 后 测 定 立 方 体 抗 压 强 度。表 1 地 聚 合 物 混 合 料 主 要 技 术 指 标类型流动度s初凝时间m i n终凝时间m i n泌水率%抗压强度M P a4 h 1 d 7 d 2 8 d普通型 2 0 s 3 0 0 7 2 0 0.4/5 3 0 3 5快凝早强型 2 0 s 4 5 1 5 0 0.4 4 2 0 3 0 3 5普 通 注 浆 材 料5.3.1 水 泥基 层 注 浆 所 采 用 的 水 泥 品 种，应 根 据 注 浆 使 用 部 位、病 害 程 度、自 然 环 境 等 因 素 确 定，通 常 可 采 用普 通 硅 酸 盐 或 复 合 硅 酸 盐 水 泥。当 有 抗 侵 蚀 或 其 他 要 求 时，应 使 用 特 种 水 泥。使 用 矿 渣 硅 酸 盐 水 泥 或 火山 灰 质 硅 酸 盐 水 泥 注 浆 时，浆 液 水 灰 比 不 宜 1.0。水 泥 宜 采 用 普 通 硅 酸 盐 水 泥，水 泥 品 质 应 符 合 现 行 国 家 标 准 G B 1 7 5 的 有 关 规 定。路 面 基 层 补 强、开 裂 修 复 宜 使 用 普 通 硅 酸 盐 水 泥 4 2.5 级。5.3.2 砂质 地 坚 硬 的 天 然 砂 或 人 工 砂，除 填 充 注 浆 外 粒 径 不 宜 1.5 m m，含 泥 量 3%。5.3.3 外 加 剂根 据 注 浆 需 要，调 节 水 泥 浆 液 工 作 性 能 掺 加 的 外 加 剂 有：速 凝 剂、减 水 剂、膨 胀 剂、稳 定 剂 或 增 稠保 水 剂 等。外 加 剂 品 质 应 满 足 G B 8 0 7 6 和 J T T 5 2 3 的 有 关 要 求。外 加 剂 的 品 种、性 能 和 数 量 应 根 据 公 路 病 害程 度 和 处 置 目 的，通 过 室 内 试 验 和 现 场 注 浆 试 验 确 定。速 凝 剂：水 玻 璃 等；减 水 剂：木 质 素 磺 酸 盐 类 减 水 剂 等；稳 定 剂：膨 润 土 及 其 他 高 塑 性 黏 土 等。膨 胀 剂 可 以 提 升 浆 液 密 实 度，缓 解 凝 结 时 产 生 的 干 缩 现 象，其 具 体 技 术 性 能 指 标 如 表 2 所 示。表 2 膨 胀 剂 技 术 性 能 指 标存在状态纵向限制膨胀率1 5 d%纵向限制干缩率1 8 0 d%含气量%抗折强度提升率%粉末状固体 0.0 2 0.0 2 3 5 1 0 2 05.3.4 粉 煤 灰品 质 应 符 合 现 行 国 家 标 准 G B 1 5 9 6 的 有 关 规 定。粉 煤 灰 的 级 别 不 应 低 于 I I 级，烧 失 量 不 应 5%。5.3.5 硅 灰硅 灰 可 对 水 泥 各 颗 粒 之 间 的 孔 隙 进 行 有 效 填 充，与 此 同 时 在 水 泥 的 水 化 反 应 后，其 产 物 与 硅 灰 凝 结成 胶 体，具 有 微 膨 胀 的 效 果。其 技 术 性 能 指 标 如 表 3 所 示。表 3 硅 灰 技 术 性 能 指 标D B 2 1/T 3 8 7 2 2 0 2 34外观耐火度细度小于1 m 所占百分比%平均粒径m m比表面积m灰白色粉末 1 6 0 0 8 0 0.1 0.3 2 0 2 86 公 路 养 护 工 程 基 层 注 浆 补 强 技 术一 般 规 定6.1.1 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 按 照 处 治 的 病 害 类 别 可 以 分 为 路 面 整 体 承 载 能 力 补 强 和 开 裂 位置 基 层 局 部 病 害 修 复 两 种。6.1.2 路 面 整 体 承 载 能 力 补 强。分 别 统 计 临 近 无 病 害 路 段 实 测 代 表 弯 沉 值 和 注 浆 处 治 路 段 实 测 代 表 弯 沉 值，结 合 路 面 弯 沉 检 测 和 钻孔 取 芯 结 果，确 定 注 浆 处 治 后 弯 沉 评 价 标 准，设 计 注 浆 钻 孔 孔 位 平 面 布 置 图，选 择 适 宜 注 浆 材 料，确 定浆 液 混 合 料 配 比，制 定 施 工 组 织 计 划，进 行 注 浆 加 固 施 工。当 路 面 结 构 强 度 指 数 60 时，不 宜 采 用 该 项 技 术。当 弯 沉 代 表 值 150（0.01mm）时，应 首 先 检 测路 基 是 否 存 在 病 害，如 路 基 存 在 病 害，应 先 对 路 基 进 行 处 理，处 理 方 式 宜 选 用 旋 喷 桩。6.1.3 开 裂 位 置 基 层 局 部 病 害 修 复。结 合 路 面 弯 沉 检 测 和 钻 孔 取 芯 结 果，统 计 注 浆 前 横 向 裂 缝 位 置 弯 沉 代 表 值，确 定 注 浆 处 治 后 弯 沉 评价 标 准，设 计 注 浆 钻 孔 孔 位 平 面 布 置 图，选 择 适 宜 注 浆 材 料，确 定 浆 液 混 合 料 配 比，制 定 施 工 组 织 计 划，进 行 注 浆 修 复 施 工。注 浆 设 备公 路 养 护 工 程 基 层 注 浆 补 强 设 备 包 括 注 浆 泵、发 电 机 组、搅 拌 桶、高 压 清 洗、水 箱、钻 机、除 尘 设备 及 控 制 系 统。施 工 工 艺6.3.1 施 工 工 艺 基 本 流 程公 路 养 护 工 程 基 层 注 浆 补 强 施 工 工 艺 流 程 见 图 1。D B 2 1/T 3 8 7 2 2 0 2 35图 1 公 路 养 护 工 程 基 层 注 浆 补 强 施 工 工 艺 流 程 图6.3.2 注 浆 实 施 过 程 关 键 技 术 指 标公 路 养 护 工 程 基 层 注 浆 补 强 实 施 过 程 关 键 技 术 指 标 见 表 4。表 4 公 路 养 护 工 程 基 层 注 浆 补 强 实 施 过 程 关 键 技 术 指 标项目 技术指标注浆压力（M P a）路面整体承载能力补强 2.0 4.0开裂位置基层局部病害修复 1.5 2.5注浆孔距离（c m）路面整体承载能力补强纵向 1 0 0 3 0 0横向 1 0 0 3 0 0开裂位置基层局部病害修复临近两孔中心位置连接线 5 0 1 5 0注浆孔径（m m）4 0 6 0注浆孔深度（m m）满足设计要求注浆持续时间（m i n）2封闭养生时间（h）地聚合物（普通型）2 4地聚合物（快凝早强型）4普通材料 满足设计要求浆 孔 布 设6.4.1 按 照 病 害 检 测 结 果 及 设 计 文 件 划 分 施 工 区 域，在 施 工 区 域 按 照 设 计 注 浆 钻 孔 孔 位 布 置 图 现 场 放样，确 定 钻 孔 孔 位 并 用 自 喷 漆 标 记 位 置，标 注 钻 孔 深 度，对 钻 孔 施 工 人 员 进 行 技 术 交 底。6.4.2 路 面 整 体 承 载 能 力 补 强 注 浆 孔 布 设，采 用 横 向 和 纵 向 间 距 相 同 的 梅 花 桩 布 孔 方 式，沉 陷 和 龟 裂位 置 适 当 布 孔 加 密，示 意 图 如 图 2 所 示。D B 2 1/T 3 8 7 2 2 0 2 36图 2 路 面 整 体 承 载 能 力 补 强 注 浆 孔 布 设 示 意 图6.4.3 横 向 裂 缝 基 层 局 部 修 复 注 浆 孔 布 设，注 浆 孔 布 设 在 裂 缝 两 侧 相 同 距 离，临 近 的 三 个 注 浆 孔 分 别为 等 边 三 角 形 的 三 个 顶 点，沉 陷 和 龟 裂 位 置 适 当 布 孔 加 密，示 意 图 如 图 3 所 示。图 3 横 向 裂 缝 基 层 局 部 修 复 注 浆 孔 布 设 示 意 图6.4.4 纵 向 开 裂 基 层 局 部 修 复 注 浆 孔 布 设，注 浆 孔 沿 纵 向 开 裂 骑 缝 等 距 布 设，沉 陷 和 龟 裂 位 置 适 当 布孔 加 密，示 意 图 如 图 4 所 示。D B 2 1/T 3 8 7 2 2 0 2 37图 4 纵 向 开 裂 基 层 局 部 修 复 注 浆 孔 布 设 示 意 图6.4.5 钻 杆 应 保 持 垂 直，并 达 到 设 计 深 度，如 发 现 异 常 应 采 取 相 应 措 施。为 防 止 钻 孔 深 度 不 足 或 过 深，应 在 钻 杆 上 标 记 孔 深，钻 孔 完 成 后 应 复 核 孔 深，深 度 不 够 的 应 二 次 加 深，直 至 达 到 设 计 孔 深。6.4.6 应 及 时 清 理 注 浆 孔，防 止 碎 石、粉 尘 等 杂 物 阻 塞 通 道。6.4.7 使 用 气 动 或 液 压 等 干 式 布 孔 设 备 时，钻 杆 钻 到 设 计 深 度 后 应 将 钻 杆 上 下 抽 动 几 次,排 除 钻 孔 内 的废 渣。6.4.8 布 设 注 浆 孔 后 应 封 闭 交 通，防 止 污 物 阻 塞 注 浆 孔 洞。浆 液 制 备应 严 格 按 照 设 计 配 合 比 配 制 注 浆 混 合 料，配 制 过 程 中 应 搅 拌 均 匀，防 止 结 块、沉 淀、离 析 等 现 象 发生。注 浆6.6.1 注 浆 时 应 先 启 动 注 浆 设 备，调 整 压 力 进 行 注 浆。6.6.2 注 浆 压 力 超 过 设 计 允 许 最 大 压 力 时，应 立 即 停 止 注 浆。6.6.3 注 浆 过 程 中 应 控 制 路 面 抬 升 高 度，路 面 抬 升 高 度 2 c m，超 出 该 控 量 时，应 立 即 停 止 注 浆。6.6.4 注 浆 机 活 塞 停 止 工 作 1 5 s 以 上，应 立 即 停 止 注 浆。6.6.5 临 近 孔 位 返 浆 后，应 先 停 止 注 浆，待 将 返 浆 孔 封 闭 后，不 换 孔 继 续 注 浆，直 至 浆 液 不 再 进 入，或 满 足 上 述 6.6 3 6.6 5 所 述 条 件 后，再 换 孔 注 浆。6.6.6 如 采 用 的 布 孔 方 式 为 水 钻 机，布 孔 结 束 后 孔 内 和 破 损 位 置 都 留 存 了 较 多 的 水 分 和 泥 浆，应 增 加临 孔 返 浆 后 的 冒 浆 时 间，待 冒 出 浆 液 与 新 拌 制 浆 液 颜 色 相 近 后 方 可 封 孔。6.6.7 注 浆 头 拔 出 时 应 用 容 器 盛 接 防 止 浆 液 洒 落 路 面，同 时 快 速 用 塞 子 封 闭 注 浆 孔，并 将 洒 溢 在 路 面的 浆 液 用 布 擦 洗 干 净。单 个 施 工 区 域 注 浆 完 毕，应 用 高 压 水 对 路 面 进 行 刷 洗，同 时 用 吸 水 布 围 挡 吸 收 废液，并 对 废 液 进 行 收 集 盛 装，集 中 处 理。施 工 过 程 中 应 严 格 执 行 J T G 5 1 4 2 标 准 中 环 境 保 护 要 求。6.6.8 注 浆 管 拔 出 后 应 立 即 封 闭 注 浆 孔，同 时 如 不 再 进 行 注 浆 作 业，应 立 即 将 注 浆 设 备 中 的 残 料 清 除。养 生6.7.1 注 浆 完 成 后 应 严 格 封 闭 交 通，防 止 荷 载 和 震 动 对 注 浆 料 强 度 的 提 升 造 成 不 利 影 响。6.7.2 注 浆 施 工 结 束 后 应 对 施 工 区 域 进 行 封 闭 养 生，养 生 时 间 应 满 足 设 计 要 求。材 料 运 输 及 储 存 要 求6.8.1 运 输 及 储 存 时 不 得 受 潮 和 混 入 杂 物，不 同 类 型 材 料 应 分 别 储 运。6.8.2 仓 库 应 注 意 防 潮、防 雨 水 渗 漏。6.8.3 材 料 的 储 存 应 按 照 到 货 先 后，依 次 堆 放，尽 量 做 到 先 存 先 用。6.8.4 储 存 期 不 宜 过 长，以 免 受 潮 而 降 低 性 能，储 存 期 不 宜 超 过 3 个 月。其 它 要 求6.9.1 材 料 进 场 后 应 核 对 工 厂 名 称、品 种 型 号、包 装 日 期 和 生 产 许 可 证 号，每 批 次 应 附 产 品 质 量 保 证书 及 自 检 报 告。6.9.2 施 工 前 应 复 核 注 浆 混 合 料 的 配 合 比 试 验 报 告，施 工 时 按 批 次 对 注 浆 材 料 进 行 检 测。6.9.3 施 工 班 组 应 按 照 钻 孔 孔 位 布 置 图，逐 孔 填 写 钻 孔 施 工 记 录 表，标 明 注 浆 孔 编 号、位 置、深 度 及拔 管 封 孔 情 况。D B 2 1/T 3 8 7 2 2 0 2 386.9.4 施 工 班 组 应 填 写 注 浆 施 工 记 录 表，内 容 包 括 施 工 日 期、注 浆 混 合 料 拌 和 情 况、注 浆 孔 编 号、注浆 压 力、注 浆 次 数 和 地 聚 合 物 注 浆 混 合 料 的 注 入 量。6.9.5 施 工 区 域 须 封 闭 养 护，加 强 养 护 检 查。6.9.6 当 施 工 环 境 连 续 5 天 平 均 气 温 低 于 5 时，应 停 止 施 工 作 业。6.9.7 要 合 理 规 划 施 工 期，施 工 期 应 错 开 雨 季。7 质 量 检 验 标 准 与 检 测 项 目一 般 规 定7.1.1 养 生 结 束 后，应 对 处 置 位 置 进 行 质 量 检 验，检 测 项 目 满 足 设 计 要 求 后，方 可 进 行 沥 青 路 面 的 维修 施 工，或 解 除 封 闭 开 放 交 通。对 未 达 到 设 计 要 求 的 点 位 应 再 次 进 行 注 浆 处 置。7.1.2 检 测 项 目 包 括：外 观 检 测、弯 沉 检 测。外 观 检 测7.2.1 注 浆 孔 应 与 路 面 平 齐，无 突 起、凹 陷。7.2.2 注 浆 施 工 后 路 面 应 清 洁 干 净、美 观，无 污 染。路 面 整 体 承 载 能 力 补 强 项 目 弯 沉 检 测7.3.1 按 照 J T G 5 2 1 0 与 J T G 3 4 5 0 的 要 采 用 落 锤 式 弯 沉 仪（F W D）或 贝 克 曼 梁 进 行 路 面 弯 沉 检 测，注 浆 处置 前 后 应 采 用 同 一 种 弯 沉 检 测 设 备。7.3.2 沥 青 路 面 弯 沉 检 测 时，弯 沉 点 沿 车 道 左 右 轮 迹 带 布 置，每 2 0 m 检 测 一 点。7.3.3 计 算 注 浆 后 路 面 病 害 路 段 弯 沉 代 表 值。7.3.4 检 测 标 准 应 满 足 注 浆 修 复 后 弯 沉 代 表 值 降 幅 1 0%，或 注 浆 修 复 后 与 临 近 良 好 路 面 弯 沉 比 值 0.9 5。横 向 裂 缝 位 置 基 层 局 部 病 害 修 复 弯 沉 检 测7.4.1 按 照 J T G 5 2 1 0 与 J T G 3 4 5 0 的 要 求 采 用 落 锤 式 弯 沉 仪（F W D），或 采 用 手 持 轻 型 落 锤 式 弯 沉 仪（P F W D）用 以 代 替 落 锤 式 弯 沉 仪（F W D）进 行 注 浆 后 横 向 裂 缝 位 置 弯 沉 检 测，注 浆 处 置 前 后 应 采 用 同 一 种 弯 沉 检测 设 备。7.4.2 注 浆 后 横 向 裂 缝 弯 沉 检 测 时，弯 沉 点 沿 车 道 左 右 轮 迹 带 布 置，应 位 于 裂 缝 处 行 车 方 向 前 后 5 0 c m范 围 内 各 一 处。7.4.3 保 证 每 弯 沉 检 测 区 间，测 量 弯 沉 点 数 2 0 处，计 算 横 向 裂 缝 位 置 注 浆 后 弯 沉 代 表 值。7.4.4 横 向 裂 缝 弯 沉 抽 检 条 数 横 向 裂 缝 总 数 的 3 0%。7.4.5 检 测 标 准 应 满 足 注 浆 修 复 后 弯 沉 代 表 值 降 幅 1 0%。实 测 项 目公 路 养 护 工 程 基 层 注 浆 补 强 技 术 实 测 项 目 应 符 合 表 5 的 规 定。表 5 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 实 测 项 目序号 检查项目 规定值或允许偏差 检验频率 检验方法1 注浆材料抗压强度（M P a）符合设计要求 每工作班2 组 室内取样2 注浆材料初凝时间（m i n）符合设计要求 每批次2 组 室内取样D B 2 1/T 3 8 7 2 2 0 2 39序号 检查项目 规定值或允许偏差 检验频率 检验方法3 注浆材料终凝时间（m i n）符合设计要求 每批次2 组 室内取样4 注浆材料流动度（s）符合设计要求 每批次2 组 室内取样5 注浆孔（个）符合设计要求 3 0%现场检查6 注浆孔径（m m）符合设计要求 3 0%现场检查7 注浆孔深度（m m）符合设计要求 3 0%现场检查8 注浆孔间距（c m）符合设计要求 3 0%现场检查9 弯沉值（0.0 1 m m）路面整体承载能力补强 符合设计要求 每车道2 0 米，设一个弯沉检测点 现场检查1 0 基层局部病害修复 符合设计要求 横向裂缝总数的3 0%现场检查1 1 注浆孔外观检测 与路面平齐，无突起、凹陷 每日完成段落 现场检查1 2 注浆施工后路面检测 应清洁干净、美观，无污染 每日完成段落 现场检查注：1.地聚合物材料的批次检测频率可按照水泥材料检验频，袋装每2 0 0 t 为一检验批次。D B 2 1/T 3 8 7 2 2 0 2 31 0A A附 录 A（规 范 性）公 路 养 护 工 程 基 层 注 浆 补 强 技 术 规 范 条 文 说 明为 了 准 确 地 掌 握 规 范 条 文，对 执 行 规 范 严 格 程 度 的 用 词 作 如 下 规 定：a)表 示 很 严 格，非 这 样 做 不 可 的 词正 面 词 采 用“必 须”，反 面 词 采 用“严 禁”；b)表 示 严 格，在 正 常 情 况 均 应 这 样 做 的 用 词正 面 词 采 用“应”，反 面 词 采 用“不 应”或“不 得”；c)表 示 允 许 稍 有 选 择，在 条 件 许 可 时 首 先 应 这 样 做 的 用 词正 面 词 采 用“宜”，反 面 词 采 用“不 宜”表 示 有 选 择，在 一 定 条 件 下 可 以 这 样 做 的，采 用“可”。D B 2 1/T 3 8 7 2 2 0 2 31 1B B附 录 B（规 范 性）公 路 养 护 工 程 基 层 注 浆 补 强 技 术 规 范 词 说 明B.1 范 围基 层 注 浆 补 强 技 术，是 一 种 非 开 挖 式 半 刚 性 基 层 工 作 性 能 恢 复 的 处 治 方 式，具 有 实 施 简 单、处 置 效果 好、开 放 交 通 快 等 技 术 优 点，在 有 效 疲 劳 后 期（即 使 用 阶 段 后 期）甚 至 前 期，从 半 刚 性 基 层 的 病 害 根源 出 发，来 直 接 治 理 基 层 病 害，改 善 基 层 现 有 的 工 作 状 况。采 用 非 开 挖 式 基 层 注 浆 加 固 技 术 无 需 破 坏 旧 路 面 结 构，有 针 对 性 的 对 道 路 病 害 进 行 处 治，可 大 大 减少 后 期 路 面 的 损 坏，延 长 道 路 使 用 寿 命，降 低 维 修 费 用，具 有 重 要 的 社 会 和 经 济 意 义。本 文 件 是 在 国 内 外 对 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 研 究 成 果 的 基 础 上，结 合 辽 宁 省 交 通 科 学 研 究院 有 限 责 任 公 司 多 年 的 相 关 研 究 而 编 写。本 文 件 编 写 目 的 在 于 更 好 的 规 范 和 指 导 辽 宁 省 道 路 基 层 注 浆 补强 技 术 的 应 用，提 高 基 层 注 浆 补 强 技 术 的 施 工 技 术 水 平。实 现 经 济 适 用、技 术 先 进、保 护 环 境 的 目 标。B.2 规 范 性 引 用 文 件本 文 件 阐 明 了 在 施 工 应 用 中 与 其 它 校 准、规 范 的 关 系 与 衔 接 原 则。B.3 术 语 和 定 义本 文 件 的 术 语 是 从 本 文 件 的 角 度 赋 予 其 涵 义 的，但 涵 义 不 一 定 是 术 语 的 定 义。B.4 道 路 病 害 调 查 与 检 测B.4.1 表 观 病 害 调 查。路 面 产 生 龟 裂、沉 陷、唧 浆 等 病 害 时，通 常 由 结 构 内 病 害 引 起，进 行 表 观 病 害 调 查，旨 在 初 步 判 断路 面 结 构 内 病 害 位 置。注 浆 技 术 适 宜 处 置 病 害 位 置 判 断 依 据 可 参 考 以 下 建 议：a)纵 向 开 裂 连 续 长 度 1 0 m，且 开 裂 形 状 相 对 较 为 平 直，并 伴 有 坑 槽、龟 裂、啃 边、沉 陷 和 唧 浆等 显 著 的 病 害 特 征；b)横 向 裂 缝 伴 有 坑 槽、龟 裂、啃 边、沉 陷 和 唧 浆 等 显 著 的 病 害 特 征；c)弯 沉 检 测 评 定 路 面 承 载 能 力 为 良 及 良 以 下 位 置，5 0 米 范 围 内 的 全 部 横 向 贯 通 开 裂。B.4.2 路 面 弯 沉 检 测。B.4.2.1 道 路 结 构 承 载 能 力 检 测。B.4.2.2 路 面 表 观 病 害 处 可 适 当 加 密。B.5 材 料B.5.1 一 般 规 定。B.5.1.1 公 路 养 护 工 程 基 层 注 浆 补 强 技 术 材 料 选 用 可 参 考 以 下 建 议：a)路 面 整 体 承 载 能 力 补 强 注 浆 混 合 料：普 通 型 地 聚 合 物 适 合 交 通 量 一 般、重 载 比 例 不 大 的 国 省道 公 路 干 线。快 凝 早 强 型 地 聚 合 物 适 合 高 速 公 路、交 通 量 大 或 重 载 交 通。普 通 材 料 适 合 交 通量 较 轻、重 载 比 例 较 小 或 无 重 载 交 通 的 公 路。b)开 裂 位 置 基 层 局 部 病 害 修 复 注 浆 混 合 料：普 通 型 地 聚 合 物 适 合 交 通 量 一 般、重 载 比 例 不 大 的国 省 道 公 路 干 线。快 凝 早 强 型 地 聚 合 物 适 合 高 速 公 路、交 通 量 大 或 重 载 交 通。D B 2 1/T 3 8 7 2 2 0 2 31 2B.5.2 地 聚 合 注 浆 材 料。地 聚 合 物 注 浆 材 料 主 要 是 利 用 工 业 废 渣 矿 物 活 性 成 分 等 材 料，通 过 碱 激 发 剂 形 成 胶 凝 体 结 构 的 无 机高 性 能 高 分 子 胶 结 材 料。地 聚 合 物 材 料 具 有 自 硬 性 好、粘 结 力 强 的 性 能。成 组 份 性 能 要 求 见 表 B.1。表 B.1 地 聚 合 物 材 料 合 成 组 份 性 能 要 求成分组成 性能要求钢渣 M F e 2%，f-C a o 5%，经筛分后规格为0-5、5-2 0，烧失量8.0%。矿渣 含水量1.0%，S 034.0%，烧失量3.0%，细度2.0%。高钙粉煤灰 由褐煤燃烧而成，C a 0 含量在1 0%以上的粉煤灰，细度2 0%，烧失量3%。高岭土 S i O24 6.5%，A l2O33 5.5%，F e2O30.7 5%，T i O21%，烧失量1 8.5%。碱激发剂 选用环保型，严禁选用强碱性材料。B.6 公 路 养 护 工 程 基 层 注 浆 补 强 技 术B.6.1 注 浆 设 备。注 浆 设 备 主 要 参 数 可 参 考 表 B.2、钻 机 设 备 主 要 参 数 可 参 考 表 B.3。表 B.2 注 浆 设 备 主 要 参 数序号 组件名称 项目 参数1 注浆泵 最大注浆压力（M P a）6 1 02 注浆喷头孔膨胀装置 最大膨胀直径（m m）注浆孔直径的 1.2 倍3 发电机组额定电压（V）3 0 0 5 0 0额定功率（H z）5 0额定电流（A）5 5 6 54 搅拌桶双层搅拌 双层搅拌容积（L）4 0 0 6 0 0转速（r/m i n）6 0 1 0 05 车载水箱 容积（m3）5 8表 B.3 钻 机 设 备 主 要 参 数序号 项目 参数1 钻孔直径（m m）4 0 6 02 钻头长度（c m）8 0 1 5 0B.6.2 注 浆 孔 布 设。B.6.2.1 布 孔 间 距 根 据 现 场 结 构 层 脱 空 程 度、松 散 具 体 情 况 等 进 行 微 调。B.6.3 注 浆。B.6.3.1 临 孔 返 浆 时 不 应 立 即 封 闭，应 待 返 出 浆 液 颜 色 与 新 制 备 浆 液 颜 色 相 近 时，方 可 封 闭 返 浆 孔。B.6.4 养 生。B.6.4.1 封 闭 养 生 时 间 不 应 低 于 注 浆 材 料 的 终 凝 时 间。B.6.5 其 它 要 求。D B 2 1/T 3 8 7 2 2 0 2 31 3B.6.5.1 地 聚 合 物 包 装 为 密 封 袋 装，每 袋 2
