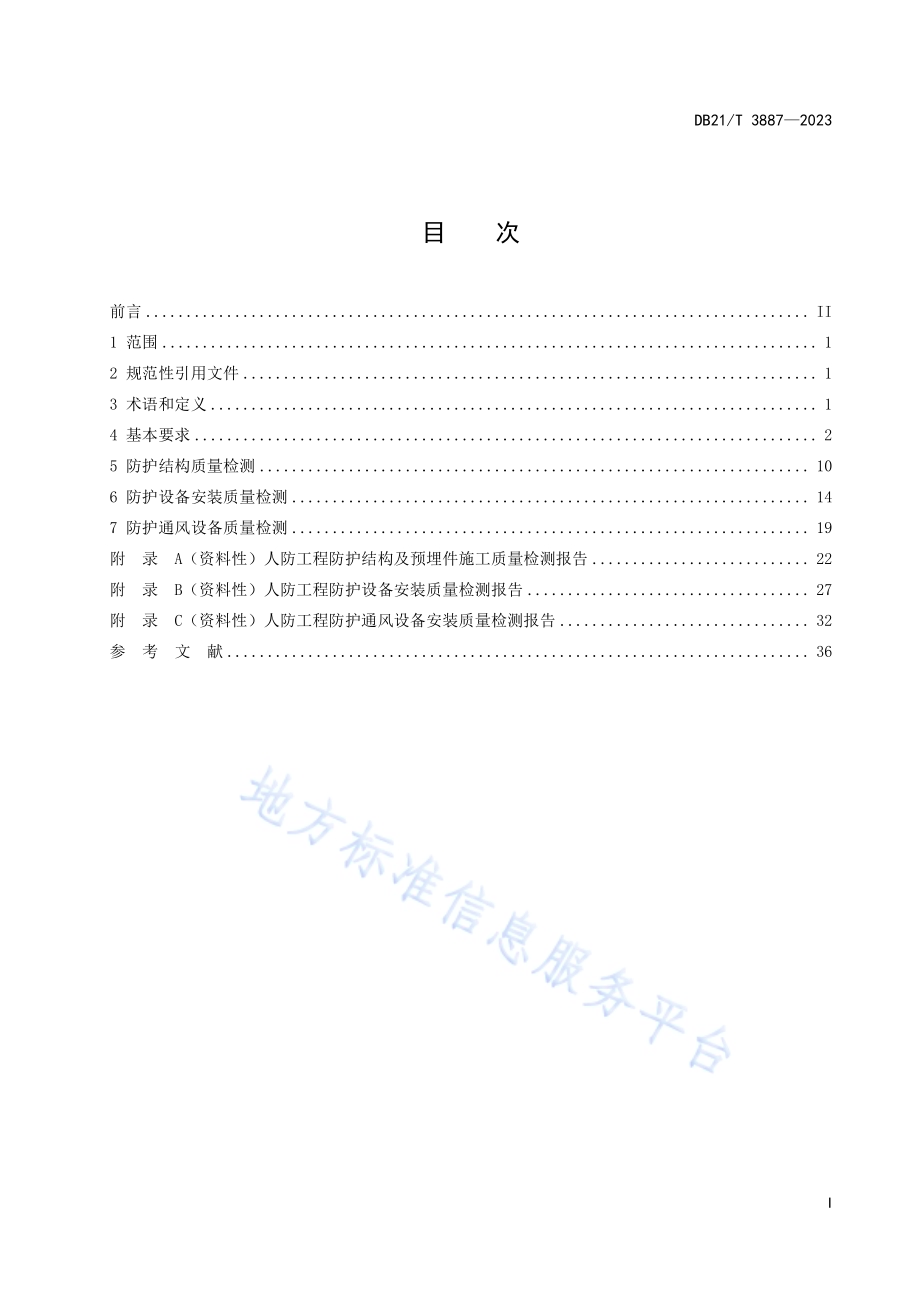

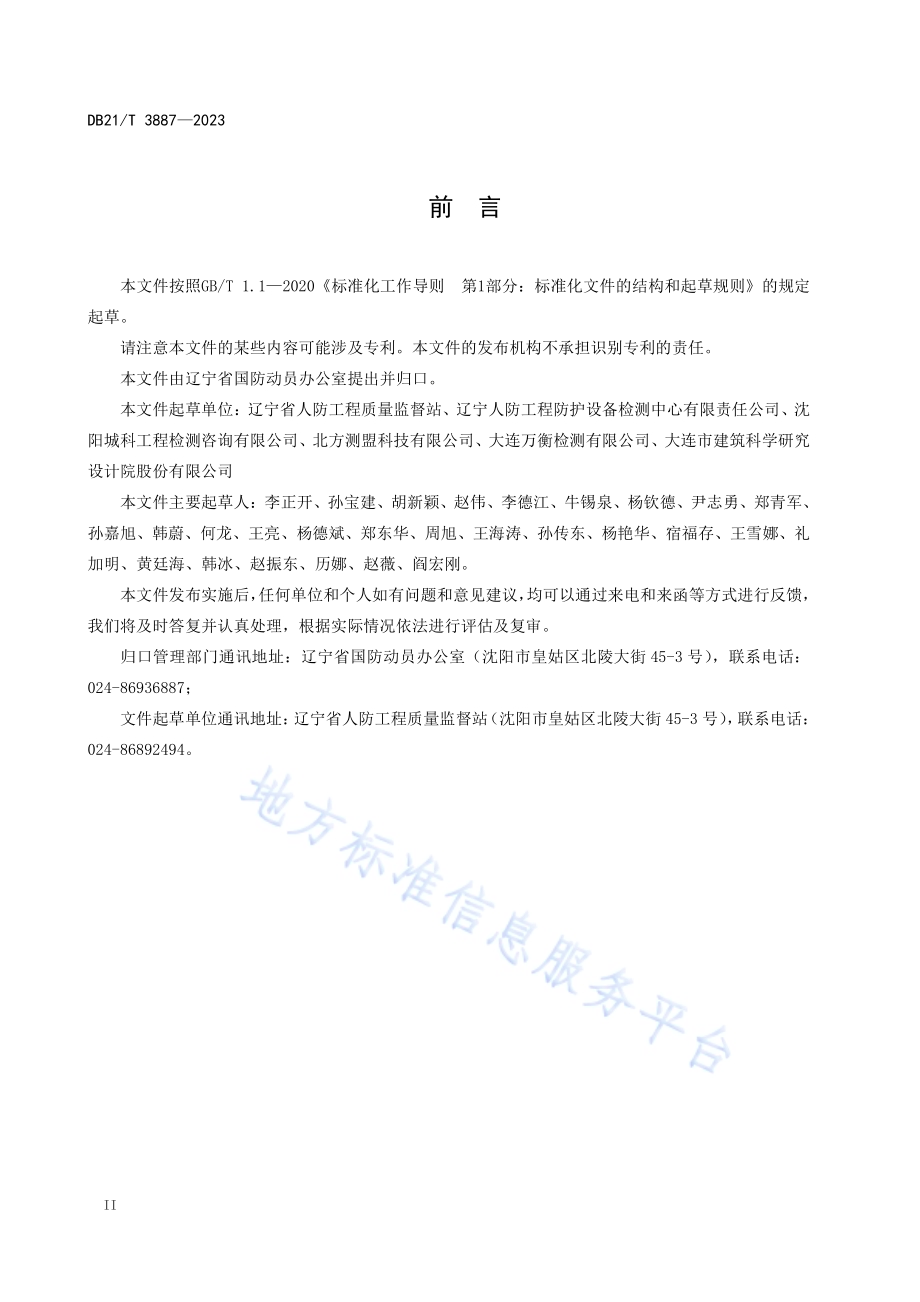

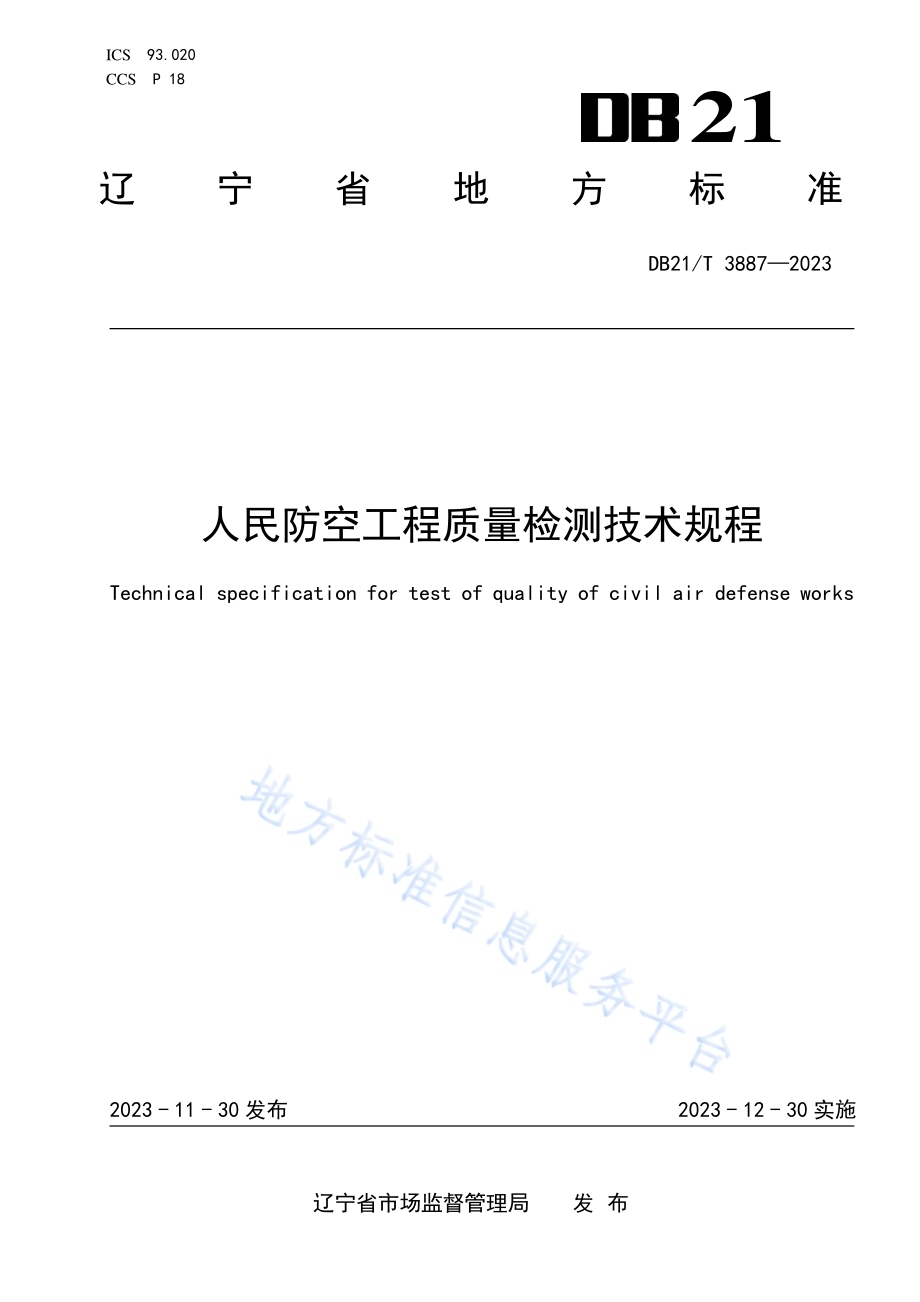

ICS 9 3.0 2 0CCS P 1 821辽 宁 省 地 方 标 准D B 2 1/T 3 8 8 7 2 0 2 3人 民 防 空 工 程 质 量 检 测 技 术 规 程T e c h n i c a l s p e c i f i c a t i o n f o r t e s t o f q u a l i t y o f c i v i l a i r d e f e n s e w o r k s2 0 2 3-1 1-3 0 发 布 2 0 2 3-1 2-3 0 实 施辽 宁 省 市 场 监 督 管 理 局 发 布D B 2 1/T 3 8 8 7 2 0 2 3I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 基 本 要 求.25 防 护 结 构 质 量 检 测.1 06 防 护 设 备 安 装 质 量 检 测.1 47 防 护 通 风 设 备 质 量 检 测.1 9附 录 A（资 料 性）人 防 工 程 防 护 结 构 及 预 埋 件 施 工 质 量 检 测 报 告.2 2附 录 B（资 料 性）人 防 工 程 防 护 设 备 安 装 质 量 检 测 报 告.2 7附 录 C（资 料 性）人 防 工 程 防 护 通 风 设 备 安 装 质 量 检 测 报 告.3 2参 考 文 献.3 6D B 2 1/T 3 8 8 7 2 0 2 3I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 辽 宁 省 国 防 动 员 办 公 室 提 出 并 归 口。本 文 件 起 草 单 位：辽 宁 省 人 防 工 程 质 量 监 督 站、辽 宁 人 防 工 程 防 护 设 备 检 测 中 心 有 限 责 任 公 司、沈阳 城 科 工 程 检 测 咨 询 有 限 公 司、北 方 测 盟 科 技 有 限 公 司、大 连 万 衡 检 测 有 限 公 司、大 连 市 建 筑 科 学 研 究设 计 院 股 份 有 限 公 司本 文 件 主 要 起 草 人：李 正 开、孙 宝 建、胡 新 颖、赵 伟、李 德 江、牛 锡 泉、杨 钦 德、尹 志 勇、郑 青 军、孙 嘉 旭、韩 蔚、何 龙、王 亮、杨 德 斌、郑 东 华、周 旭、王 海 涛、孙 传 东、杨 艳 华、宿 福 存、王 雪 娜、礼加 明、黄 廷 海、韩 冰、赵 振 东、历 娜、赵 薇、阎 宏 刚。本 文 件 发 布 实 施 后，任 何 单 位 和 个 人 如 有 问 题 和 意 见 建 议，均 可 以 通 过 来 电 和 来 函 等 方 式 进 行 反 馈，我 们 将 及 时 答 复 并 认 真 处 理，根 据 实 际 情 况 依 法 进 行 评 估 及 复 审。归 口 管 理 部 门 通 讯 地 址：辽 宁 省 国 防 动 员 办 公 室（沈 阳 市 皇 姑 区 北 陵 大 街 4 5-3 号），联 系 电 话：0 2 4-8 6 9 3 6 8 8 7；文 件 起 草 单 位 通 讯 地 址：辽 宁 省 人 防 工 程 质 量 监 督 站（沈 阳 市 皇 姑 区 北 陵 大 街 4 5-3 号），联 系 电 话：0 2 4-8 6 8 9 2 4 9 4。D B 2 1/T 3 8 8 7 2 0 2 31人 民 防 空 工 程 质 量 检 测 技 术 规 程1 范 围本 文 件 规 定 了 辽 宁 省 行 政 区 域 内 人 民 防 空 工 程（以 下 简 称 人 防 工 程）检 测 的 基 本 要 求、技 术 要 求、报 告 要 求 等。本 文 件 适 用 于 辽 宁 省 行 政 区 域 内 抗 力 级 别 5 级 及 以 下 的 新 建、改 建 和 扩 建 的 人 防 工 程 质 量 检 测 活动，其 他 人 防 工 程 检 测 活 动 可 参 照 执 行。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B/T 3 3 2 3 焊 缝 无 损 检 测 射 线 检 测G B/T 9 2 8 6 色 漆 和 清 漆 划 格 试 验G B/T 1 0 1 7 8 工 业 通 风 机 现 场 性 能 测 试G B/T 2 6 9 5 1 焊 缝 无 损 检 测 磁 粉 检 测G B 5 0 2 0 4 混 凝 土 结 构 工 程 施 工 质 量 验 收 规 范G B 5 0 2 9 2 民 用 建 筑 可 靠 性 鉴 定 标 准G B/T 5 0 3 4 4 建 筑 结 构 检 测 技 术 标 准G B/T 5 0 6 2 1 钢 结 构 现 场 检 测 技 术 标 准G B/T 5 0 7 8 4 混 凝 土 结 构 现 场 检 测 技 术 标 准G B/T 1 1 3 4 5 焊 缝 无 损 检 测 超 声 检 测 技 术、检 测 等 级 和 评 定J B/T 6 0 6 1 无 损 检 测 焊 缝 磁 粉 检 测J G J/T 2 3 回 弹 法 检 测 混 凝 土 抗 压 强 度 技 术 规 程J G J/T 1 5 2 混 凝 土 中 钢 筋 检 测 技 术 规 程J G J/T 2 9 4 高 强 混 凝 土 强 度 检 测 技 术 规 程J G J/T 3 8 4 钻 芯 法 检 测 混 凝 土 强 度 技 术 规 程R F J 0 1-2 0 0 2 人 民 防 空 工 程 防 护 设 备 产 品 质 量 检 验 与 施 工 验 收 标 准R F J 0 1-2 0 1 5 人 民 防 空 工 程 质 量 验 收 与 评 价 标 准R F J 0 4-2 0 0 9 人 民 防 空 工 程 防 护 设 备 试 验 测 试 与 质 量 检 测 标 准3 术 语 和 定 义D B 2 1/T 3 8 8 7 2 0 2 32下 列 术 语 和 定 义 适 用 于 本 文 件。3.1人 防 工 程 c i v i l a i r d e f e n s e w o r k s为 保 障 战 时 人 员 与 物 资 掩 蔽、人 民 防 空 指 挥、医 疗 救 护 而 单 独 修 建 的 地 下 防 护 建 筑，以 及 结 合 地 面建 筑 修 建 的 战 时 可 用 于 防 空 的 地 下 室。3.2防 护 单 元 p r o t e c t i v e u n i t在 防 空 地 下 室 中，其 防 护 设 施 和 内 部 设 备 均 能 自 成 体 系 的 使 用 空 间。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.1 7 3.3防 护 构 件 p r o t e c t i v e c o m p o n e n t在 人 防 工 程 中 具 有 防 护 功 能 的 构 件。3.4外 墙 p e r i p h e r y p a r t i t i o n w a l l防 空 地 下 室 中 一 侧 与 室 外 岩 土 接 触，直 接 承 受 土 中 压 缩 波 作 用 的 墙 体。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.2 1 3.5防 护 密 闭 隔 墙 p r o t e c t i v e a i r t i g h t p a r t i t i o n w a l l既 能 抗 御 核 爆 冲 击 波 和 炸 弹 气 浪 作 用，又 能 阻 止 毒 剂 通 过 的 隔 墙。来 源：G B 5 0 1 3 4-2 0 0 4 2.0.1 7 3.6密 闭 隔 墙 a i r t i g h t p a r t i t i o n w a l l主 要 用 于 阻 止 毒 剂 通 过 的 隔 墙。来 源：G B 5 0 1 3 4-2 0 0 4 2.0.1 8 3.7临 空 墙 b l a s t p r o o f p a r t i t i o n w a l lD B 2 1/T 3 8 8 7 2 0 2 33一 侧 直 接 受 空 气 冲 击 波 作 用，另 一 侧 为 防 空 地 下 室 内 部 的 墙 体。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.2 2 3.8门 框 墙 d o o r-f r a m e w a l l在 门 孔 四 周 保 障 门 扇 就 位 并 承 受 门 扇 传 来 的 荷 载 的 墙。来 源：G B 5 0 1 3 4-2 0 0 4 2.0.1 1 3.9防 护 单 元 隔 墙 p r o t e c t i v e u n i t p a r t i t i o n w a l l人 防 工 程 中 两 个 相 邻 防 护 单 元 之 间 的 墙 体。3.1 0防 护 设 备 p r o t e c t i v e e q u i p m e n t设 于 工 程 人 员、设 备 出 入 口，武 器 射 孔 和 进（排）风、排 烟 道 口 部，防 护 单 元 分 区 处，用 以 阻 挡 或削 弱 冲 击 波、阻 挡 生 化 毒 剂 进 入 的 设 备。3.1 1防 护 密 闭 门 a i r t i g h t b l a s t d o o r既 能 阻 挡 冲 击 波 又 能 阻 挡 毒 剂 通 过 的 门。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.3 5 3.1 2密 闭 门 a i r t i g h t d o o r能 够 阻 挡 毒 剂 通 过 的 门。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.3 6 3.1 3防 爆 波 活 门 b l a s t v a l v e设 于 工 程 进（排）风、排 烟 道 口 部，在 冲 击 波 到 来 时 能 迅 速 关 闭 的 防 冲 击 波 设 备，如 悬 摆 式 防 爆 波活 门、胶 管 式 防 爆 波 活 门 等。3.1 4D B 2 1/T 3 8 8 7 2 0 2 34密 闭 阀 门 a i r t i g h t v a l v e保 障 通 风 系 统 密 闭 防 毒 的 专 用 阀 门。包 括 手 动 式 和 手、电 动 两 用 式 密 闭 阀 门。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.5 3 3.1 5自 动 排 气 活 门 a u t o m a t i c e x h a u s t v a l v e超 压 自 动 排 气 活 门 的 简 称。靠 活 门 两 侧 空 气 压 差 作 用 自 动 启 闭 的 具 有 抗 冲 击 波 余 压 功 能 的 排 风 活 门。能 直 接 抗 冲 作 用 压 力 的 自 动 排 气 活 门，称 防 爆 自 动 排 气 活 门。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.5 5 3.1 6构 件 封 堵 c o m p o n e n t s p l u g g i n g采 用 封 堵 板、型 钢、钢 筋 混 凝 土 预 制 梁 等 构 件 进 行 孔 口 封 堵。3.1 7防 爆 地 漏 b l a s t p r o o f f l o o r d r a i n战 时 防 止 冲 击 波 和 毒 剂 等 进 入 防 空 地 下 室 室 内 的 地 漏。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.5 7 3.1 8油 网 滤 尘 器 o i l s c r e e n f i l t e r作 为 滤 毒 通 风 系 统 的 初 级 过 滤 器，其 作 用 是 滤 除 进 风 中 的 大 颗 粒 物，保 护 后 续 过 滤 吸 收 器 的 滤 烟 层，延 长 滤 烟 层 的 使 用 寿 命。3.1 9过 滤 吸 收 器 g a s p a r t i c u l a t e f i l t e r装 有 滤 烟 和 吸 毒 材 料，能 同 时 消 除 空 气 中 有 害 气 体、蒸 汽 及 气 溶 胶 微 粒 的 过 滤 器。是 精 滤 器 与 滤 毒器 合 为 一 体 的 过 滤 器。来 源：G B 5 0 0 3 8-2 0 0 5 2.1.5 4 4 基 本 要 求4.1 一 般 要 求D B 2 1/T 3 8 8 7 2 0 2 354.1.1 人 防 工 程 质 量 检 测 主 要 包 括 防 护 结 构 质 量 检 测、防 护 设 备 安 装 质 量 检 测、防 护 通 风 设 备 安 装 质 量检 测；单 建 式 人 防 工 程，还 要 对 进 入 施 工 现 场 的 建 筑 材 料、建 筑 构 配 件、设 备 等 依 据 建 设 工 程 质 量 检 测要 求 进 行 检 测。4.1.2 非 建 设 单 位 委 托 的 检 测 机 构 出 具 的 检 测 报 告 不 得 作 为 工 程 质 量 验 收 资 料。4.1.3 检 测 机 构 法 定 代 表 人 或 者 其 授 权 的 签 字 人 为 报 告 批 准 人。报 告 批 准 人 应 取 得 工 程 类 专 业 中 级 及 以上 技 术 职 称，且 应 经 资 质 许 可 机 关 考 核 确 认。未 经 报 告 批 准 人 签 署 的 检 测 报 告 无 效。4.1.4 开 展 人 防 工 程 质 量 检 测 的 现 场 检 测 人 员 不 应 少 于 2 人。4.1.5 无 损 检 测 人 员 配 置 应 符 合 钢 结 构 现 场 检 测 技 术 标 准 G B/T 5 0 6 2 1 的 要 求。4.1.6 见 证 人 员 对 现 场 工 程 实 体 检 测 进 行 见 证 时，应 对 检 测 的 关 键 环 节 进 行 旁 站 见 证，现 场 工 程 实 体 检测 见 证 记 录 内 容 应 包 括 下 列 主 要 内 容:a）检 测 机 构 名 称、检 测 内 容、部 位 及 数 量;b）检 测 日 期、检 测 开 始、结 束 时 间 及 检 测 期 间 天 气 情 况;c）检 测 人 员 姓 名;d）主 要 检 测 设 备 的 种 类、数 量 及 编 号;e）检 测 中 异 常 情 况 的 描 述 记 录;f）现 场 工 程 检 测 的 影 像 资 料;g）见 证 人 员、检 测 人 员 签 名。4.1.7 现 场 检 测 时 应 确 保 所 使 用 的 仪 器 设 备 在 检 定 或 校 准 周 期 内，并 处 于 正 常 使 用 状 态，仪 器 设 备 的 精度 应 满 足 检 测 项 目 的 要 求。4.1.8 检 测 机 构 应 对 主 要 检 测 设 备 作 好 使 用 记 录，用 于 现 场 检 测 的 设 备 还 应 记 录 领 用、归 还 情 况。4.1.9 仪 器、设 备 和 量 具 的 表 面 温 度 与 被 检 对 象 的 表 面 温 度 偏 差 应 不 大 于 4。4.1.1 0 检 测 现 场 条 件 应 符 合 下 列 规 定：a）进 行 防 护 结 构 检 测 时，防 护 结 构 施 工 应 完 成，并 应 满 足 检 测 条 件；b）进 行 防 护 设 备 检 测 时，防 护 设 备 安 装、调 试 应 完 成，并 应 满 足 检 测 条 件；c）现 场 环 境 应 符 合 检 测 设 备 要 求；d）应 有 保 证 检 测 人 员 和 检 测 设 备 安 全 工 作 的 条 件 和 措 施；e）提 供 防 护 设 备 产 品 出 厂 合 格 证 书。4.1.1 1 人 防 工 程 质 量 检 测 完 毕 后，检 验 检 测 机 构 应 及 时 对 检 测 数 据 进 行 处 理、分 析，并 出 具 检 测 报 告。数 据 以 现 场 检 测 原 始 记 录 为 依 据，确 保 报 告 数 据 真 实、准 确。4.1.1 2 人 防 工 程 质 量 检 测 报 告 中 应 体 现 检 测 数 据 的 评 定 值 及 检 测 结 论。每 个 项 目 的 检 测 结 论 分 合 格 和不 合 格 两 个 等 级。检 测 结 论 的 判 定 应 符 合 委 托 检 测 合 同 文 件 约 定、经 审 查 合 格 的 施 工 图 设 计 文 件 要 求 和国 家 现 行 相 关 标 准 规 定。4.1.1 3 原 始 记 录 笔 误 需 要 更 正 时，应 由 原 记 录 人 进 行 杠 改，并 在 杠 改 处 由 原 记 录 人 签 名 或 加 盖 印 章。D B 2 1/T 3 8 8 7 2 0 2 364.1.1 4 检 测 报 告 编 号 应 按 年 度 编 号，编 号 应 连 续，不 得 重 复 和 空 号。4.1.1 5 检 测 报 告 至 少 应 由 检 测 操 作 人 签 字、检 测 报 告 审 核 人 签 字、检 测 报 告 批 准 人 签 发，并 加 盖 检 测专 用 章，多 页 检 测 报 告 还 应 加 盖 骑 缝 章。4.1.1 6 检 测 报 告 应 登 记 后 发 放。登 记 应 记 录 报 告 编 号、份 数、领 取 日 期 及 领 取 人 等。4.1.1 7 检 验 检 测 机 构 应 对 检 验 检 测 原 始 记 录、报 告、证 书 归 档 留 存，保 证 其 具 有 可 追 溯 性。检 验 检 测原 始 记 录、报 告、证 书 的 保 存 期 限 通 常 不 少 于 6 年。4.1.1 8 人 防 工 程 不 合 格 的 检 测 项 目 应 整 改 后 重 新 检 测。重 新 检 测 的 抽 样 数 量 宜 在 该 批 次 加 倍，当 加 倍抽 样 检 测 仍 不 合 格 时，整 改 后 应 全 数 检 测。4.2 检 测 范 围 和 分 类4.2.1 人 防 工 程 防 护 结 构 质 量 检 测 内 容，见 表 1。表 1 防 护 结 构 质 量 检 测 内 容序号 检测对象 检测项目1钢筋混凝土防护构件（包括顶板、底板、墙体等）混凝土强度2 钢筋布置3 混凝土构件缺陷4 密闭穿墙管、预埋件 管径、厚度4.2.2 人 防 工 程 门 式 防 护 设 备 安 装 质 量 检 测 内 容，见 表 2。表 2 门 式 防 护 设 备 安 装 质 量 检 测 内 容序号 检测对象 检测项目1（防护）密闭门产品出厂合格证书（查验项目）2 门框孔高偏差3 门框孔宽偏差4 门框垂直度偏差5 钢筋保护层厚度（钢筋混凝土结构）6 钢筋间距（钢筋混凝土结构）7 混凝土强度（钢筋混凝土结构）8 开关锁时间（电控门）9 门扇与门框贴合面间隙D B 2 1/T 3 8 8 7 2 0 2 37表 2（续）1 0（防护）密闭门门扇与门框贴合面中心线偏差（防护门）1 1 密封胶条嵌压中心线偏差1 2 门扇启闭力1 3 关锁操纵力1 4 门扇厚度偏差1 5 门扇面板厚度偏差（钢结构）1 6 油漆漆膜厚度1 7 漆膜附着力1 8 密封胶条安装质量1 9 门扇运动平稳可靠性2 0 焊缝质量2 1 零部件安装质量2 2 表面观感2 3 必要标志及其他2 4悬摆式防爆波活门产品出厂合格证书（查验项目）2 5 门框孔高偏差2 6 门框孔宽偏差2 7 门框垂直度偏差2 8 门扇与门框贴合面间隙2 9 悬摆板关闭时，悬摆板与门扇（底座）间的最大间隙3 0 悬摆板关闭力3 1 门扇启闭力(N)3 2 关锁操纵力(N)3 3 油漆漆膜厚度(m)3 4 漆膜附着力3 5 焊缝质量3 6 胶板安装质量3 7 胶垫、缓冲胶垫粘结后的剥离强度D B 2 1/T 3 8 8 7 2 0 2 38表 2（续）3 8悬摆式防爆波活门门扇运动平稳可靠性3 9 零部件安装质量4 0 表面观感4 1 必要标志及其他4.2.3 人 防 工 程 阀 门、活 门 类 防 护 设 备 安 装 质 量 检 测 内 容，见 表 3。表 3 阀 门、活 门 类 防 护 设 备 安 装 质 量 检 测 内 容序号 检测对象 检测项目1密闭阀门产品出厂合格证书（查验项目）2 外接管厚度3 阀板启闭力4 开关顺畅程度5 安装方向6 必要标志及其他7超压排气活门产品出厂合格证书（查验项目）8 活门盘厚度9 平衡锤连杆垂直度1 0 安装方向1 1 必要标志及其他4.2.4 人 防 工 程 其 他 防 护 设 备 安 装 质 量 检 测 内 容，见 表 4。表 4 其 他 防 护 设 备 安 装 质 量 检 测 内 容序号 检测对象 检测项目1密闭观察窗产品出厂合格证书（查验项目）2 观察窗孔宽偏差3 观察窗孔高偏差4 油漆漆膜厚度5 漆膜附着力6 焊缝质量D B 2 1/T 3 8 8 7 2 0 2 39表 4（续）7 密闭观察窗 必要标志及其他8防爆地漏产品出厂合格证书（查验项目）9 安装高度和坡度1 0 排水、密闭状态1 1 密闭性能1 2 地漏壁厚、密封体壁厚偏差1 3 漏体密封口内径偏差1 4封堵构件产品出厂合格证书（查验项目）1 5 门框垂直度偏差1 6 外观质量1 7 油漆漆膜厚度1 8 漆膜附着力1 9 焊缝质量4.2.5 人 防 工 程 战 时 通 风 质 量 检 测 内 容，见 表 5。表 5 战 时 通 风 质 量 检 测 内 容序号 检测对象 检测项目1油网滤尘器产品出厂合格证书（查验项目）2 安装质量3 安装方向4 变径管厚度5 必要标志及其他6过滤吸收器产品出厂合格证书（查验项目）7 安装质量8 安装方向9 产品编号1 0 必要标志及其他1 1 风机 产品出厂合格证书（查验项目）D B 2 1/T 3 8 8 7 2 0 2 31 0表 5（续）1 2风机振动速度1 3 清洁风量1 4 必要标志及其他1 5防护密闭管道管道厚度1 6 焊缝、零部件焊接质量4.3 抽 样 及 检 测 方 法4.3.1 检 验 检 测 机 构 可 选 择 下 列 检 测 方 法 进 行 检 测：a）国 家 现 行 有 关 规 范、标 准 中 规 定 的 检 测 方 法；b）本 规 程 中 规 定 或 建 议 的 检 测 方 法；c）检 验 检 测 机 构 自 行 编 制 或 引 用 的 检 测 方 法（采 用 时 应 经 过 委 托 方 同 意）。d）仲 裁 方 法，按 国 家 标 准 规 范 执 行，国 家 标 准 规 范 未 涵 盖 部 分 以 本 标 准 为 准。4.3.2 现 场 检 测 应 选 用 对 防 护 结 构 或 防 护 设 备 无 损 的 检 测 方 法。当 选 用 局 部 破 损 的 取 样 检 测 方 法 或 原 位检 测 方 法 时，应 选 择 对 防 护 功 能 影 响 较 小 的 部 位，且 不 应 破 坏 结 构 的 安 全 性。若 因 检 测 降 低 了 检 测 对 象的 防 护 功 能，应 经 原 设 计 单 位 同 意 并 采 取 相 应 措 施。4.3.3 防 护 结 构 检 测 应 以 防 护 单 元 为 单 位，其 检 测 批 容 量 应 包 括 一 个 防 护 单 元 全 部 同 种 类 的 防 护 构 件。防 护 构 件 检 测 项 目 应 包 含 混 凝 土 强 度、混 凝 土 中 钢 筋 间 距、保 护 层 厚 度，检 测 构 件 的 选 取 应 均 匀 分 布，检 测 数 量 符 合 下 列 要 求：a）临 空 墙，应 抽 取 构 件 数 量 的 2 0%且 不 少 于 1 0 个 构 件 进 行 检 测；当 临 空 墙 数 量 少 于 1 0 个 时，应全 数 检 测；b）防 护 密 闭 门、密 闭 门、防 爆 波 活 门 的 门 框 墙，应 全 数 检 测；c）外 墙、单 元 隔 墙、防 护 密 闭 隔 墙、密 闭 隔 墙，应 各 抽 取 构 件 数 量 的 1 0%且 不 少 于 5 个 构 件 进 行检 测；当 外 墙、单 元 隔 墙、防 护 密 闭 隔 墙、密 闭 隔 墙 数 量 少 于 5 个 时，应 全 数 检 测；d）顶 板、底 板，应 各 抽 取 构 件 数 量 的 5%且 不 少 于 5 个 构 件 进 行 检 测；当 顶 板、底 板 数 量 少 于 5个 时，应 全 数 检 测。4.3.4 单 个 构 件 的 划 分，参 照 下 列 方 法 执 行：a）底 板：独 立 功 能 房 间 的 底 板 为 一 个 构 件，对 大 空 间 结 构 的 底 板 按 纵、横 轴 线 划 分；b）墙 体：每 个 房 间 的 单 面 墙 体 为 一 个 构 件，对 大 空 间 结 构 的 墙 体 按 两 柱 间 划 分；c）顶 板：每 个 房 间 的 顶 板 为 一 个 构 件，对 大 空 间 结 构 的 板 按 纵、横 轴 线 划 分。4.3.5 应 对 每 一 个 防 护 单 元 所 包 含 的 密 闭 穿 墙 管、防 护 设 备 及 防 护 通 风 设 备 安 装 质 量 进 行 全 数 检 测。5 防 护 结 构 质 量 检 测D B 2 1/T 3 8 8 7 2 0 2 31 15.1 一 般 规 定5.1.1 本 章 适 用 于 人 防 工 程 防 护 结 构 质 量 检 测（以 下 简 称 防 护 结 构 质 量 检 测）。主 要 包 括：顶 板、底 板、墙 体（含 临 空 墙、门 框 墙、防 护 单 元 隔 墙、外 墙、防 护 密 闭 隔 墙 和 密 闭 隔 墙）等 有 防 护 密 闭 要 求 的 构 件。5.1.2 防 护 结 构 质 量 检 测 各 检 测 项 目 和 参 数 的 合 格 性 判 定 应 符 合 人 民 防 空 工 程 质 量 验 收 与 评 价 标 准 R F J 0 1-2 0 1 5 和 经 审 查 合 格 的 施 工 图 设 计 文 件 及 国 家 现 行 有 关 标 准、规 范 的 规 定。5.2 仪 器、设 备 性 能 要 求防 护 结 构 质 量 检 测 所 用 仪 器 设 备 应 达 到 所 检 测 项 目 标 准 要 求，检 测 时 仪 器 设 备 温 度 应 与 被 检 测 对 象环 境 温 度 一 致。主 要 的 检 测 仪 器 包 括：钢 卷 尺、钢 直 尺：分 度 值 不 大 于 1 m m；a）游 标 卡 尺：最 大 量 程 不 小 于 3 0 0 m m，分 度 值 不 大 于 0.0 2 m m；b）超 声 测 厚 仪：分 辨 力 0.1 m m；工 作 频 率 5 M H z；板 材 测 量 范 围 1.2 m m 2 0 0 m m；管 材 测 量 范 围 下限 2 0 3；测 量 误 差（/1 0 0+0.1）m m，为 被 测 构 件 的 厚 度；灵 敏 度 能 检 出 距 探 测 面 8 0 m m，直 径2 m m 的 平 底 孔；c）混 凝 土 回 弹 仪：应 符 合 回 弹 仪 G B/T 9 1 3 8 对 仪 器 性 能 的 要 求 及 回 弹 法 检 测 混 凝 土 抗 压 强度 技 术 规 程 J G J/T 2 3 的 相 应 规 定；水 平 弹 击 时，在 弹 击 锤 脱 钩 的 瞬 间，回 弹 仪 的 标 称 能 量 应 为 2.2 0 7 J；在 弹 击 锤 与 弹 击 杆 碰 撞 的 瞬 间，弹 击 拉 簧 处 于 自 由 状 态，且 弹 击 锤 起 跳 点 应 位 于 指 针 指 示 刻 度 尺 的“0”处；在 洛 氏 硬 度 H R C 为 6 0 2 的 钢 砧 上，回 弹 仪 的 率 定 值 应 为 8 0 2；数 字 式 回 弹 仪 应 带 有 指 针 示 值 系统，数 字 显 示 的 回 弹 值 与 指 针 直 读 示 值 相 差 不 应 超 过 1；碳 化 深 度 尺：分 度 值 0.2 5 m m；钢 砧：洛 氏 硬 度(6 0 2)H R C；d）钢 筋 扫 描 仪：应 符 合 混 凝 土 中 钢 筋 检 测 技 术 标 准 J G J/T 1 5 2 对 仪 器 性 能 的 要 求；当 混 凝 土保 护 层 厚 度 为 1 0 m m 5 0 m m 时，设 备 的 允 许 偏 差 为 l m m；当 混 凝 土 保 护 层 厚 度 大 于 5 0 m m 时，设 备 的 允许 偏 差 为 2 m m；用 于 钢 筋 间 距 检 测 的 仪 器，当 混 凝 土 保 护 层 厚 度 为 1 0 m m 5 0 m m 时，设 备 的 允 许 偏 差 为 2 m m；e）混 凝 土 超 声 波 检 测 仪：应 符 合 混 凝 土 超 声 波 检 测 仪 J G/T 5 0 0 4 对 仪 器 性 能 的 要 求；声 时 测量 范 围 宜 为 0.1 s 9 9 9.9 s，声 时 分 辨 力 应 为 0.l s，实 测 空 气 声 速 的 相 对 测 量 允 许 误 差 为 0.5%；在 1 h 内 每 5 m i n 测 读 一 次 的 声 时 允 许 误 差 为 0.2 s；幅 度 测 量 范 围 不 宜 小 于 8 0 d B；幅 度 分 辨 力 应 为1 d B；仪 器 信 号 接 收 系 统 的 频 带 宽 度 应 为 1 0 k H z 2 5 0 k H z；信 噪 比 为 3:1 时,接 收 灵 敏 度 不 应 大 于 5 0 V；换 能 器 的 工 作 频 率 宜 在 5 0 k H z 1 0 0 k H z 范 围 内，其 实 测 主 频 与 标 称 主 频 相 差 不 应 超 过 1 0%；f）压 力 试 验 机：试 件 破 坏 荷 载 宜 大 于 压 力 机 全 量 程 的 2 0%且 宜 小 于 压 力 机 全 量 程 的 8 0%；示 值 相 对误 差 应 为 士 1%;应 具 有 加 荷 速 度 指 示 装 置 或 加 荷 速 度 控 制 装 置，并 应 能 均 匀、连 续 地 加 荷;试 验 机 上、下 承 压 板 的 平 面 度 公 差 不 应 大 于 0.0 4 m m；平 行 度 公 差 不 应 大 于 0.0 5 m m；表 面 硬 度 不 应 小 于 5 5 H R C；板面 应 光 滑、平 整，表 面 粗 糙 度 R 不 应 大 于 0.8 0 m；球 座 应 转 动 灵 活；球 座 宜 置 于 试 件 顶 面，并 凸 面 朝上；其 他 要 求 应 符 合 现 行 国 家 标 准 液 压 式 万 能 试 验 机 G B/T 3 1 5 9 和 试 验 机 通 用 技 术 要 求 G B/T 2 6 1 1D B 2 1/T 3 8 8 7 2 0 2 31 2的 相 关 规 定。5.3 混 凝 土 抗 压 强 度5.3.1 混 凝 土 抗 压 强 度 检 测，宜 采 用 回 弹 法，也 可 采 用 超 声-回 弹 综 合 法。5.3.2 回 弹 法 依 据 回 弹 法 检 测 混 凝 土 抗 压 强 度 技 术 规 程 J G J/T 2 3、高 强 混 凝 土 强 度 检 测 技 术 规 程 J G J/T 2 9 4 的 相 关 规 定 执 行；超 声-回 弹 综 合 法 依 据 混 凝 土 结 构 现 场 检 测 技 术 标 准 G B/T 5 0 7 8 4 的 相关 规 定 执 行。5.3.3 当 检 测 条 件 与 回 弹 法 的 适 用 条 件 有 较 大 差 异 时，宜 选 用 在 构 件 上 钻 取 的 混 凝 土 芯 样 对 测 区 混 凝 土强 度 换 算 值 进 行 修 订。对 同 一 强 度 等 级 混 凝 土 修 正 时，芯 样 数 量 不 应 少 于 6 个。采 用 钻 芯 修 正 法 时，宜采 用 修 正 量 的 方 法，依 据 钻 芯 法 检 测 混 凝 土 强 度 技 术 规 程 J G J/T 3 8 4 的 相 关 规 定 执 行，钻 芯 后 留 下的 孔 洞 应 及 时 进 行 修 补，并 确 保 人 防 工 程 防 护 功 能 不 受 影 响。5.3.4 老 龄 混 凝 土 回 弹 值 龄 期 修 正 规 定，适 用 于 龄 期 已 超 过 1 0 0 0 d 且 由 于 结 构 构 造 等 原 因 无 法 采 用 取 芯法 对 回 弹 检 测 结 果 进 行 修 正 的 混 凝 土 结 构 构 件；当 采 用 本 规 定 的 龄 期 修 正 系 数 对 回 弹 法 检 测 得 到 的 测 区混 凝 土 抗 压 强 度 换 算 值 进 行 修 正 时，应 符 合 下 列 条 件：a）龄 期 已 超 过 1 0 0 0 d，但 处 于 干 燥 状 态 的 普 通 混 凝 土；b）混 凝 土 外 观 质 量 正 常，未 受 环 境 介 质 作 用 的 侵 蚀；c）经 超 声 波 或 其 他 探 测 法 检 测 结 果 表 明，混 凝 土 内 部 无 明 显 的 不 密 实 区 和 蜂 窝 状 局 部 缺 陷；d）混 凝 土 抗 压 强 度 等 级 在 C 2 0 级 C 5 0 级 之 间，且 实 测 的 碳 化 深 度 已 大 于 6 m m。5.3.5 混 凝 土 抗 压 强 度 换 算 值 可 乘 以 表 6 的 修 正 系 数 n予 以 修 正。表 6 测 区 混 凝 土 抗 压 强 度 换 算 值 龄 期 修 正 系 数龄期（天）1 0 0 0 2 0 0 0 4 0 0 0 6 0 0 0 8 0 0 0 1 0 0 0 0 1 5 0 0 0 2 0 0 0 0 3 0 0 0 0修正系数n1.0 0 0.9 8 0.9 6 0.9 4 0.9 3 0.9 2 0.8 9 0.8 6 0.8 25.3.6 混 凝 土 抗 压 强 度 的 质 量 检 测 报 告 见 表 A.2。5.4 钢 筋 布 置5.4.1 钢 筋 布 置 检 测 可 分 为 钢 筋 的 间 距、保 护 层 厚 度 等。钢 筋 保 护 层 厚 度，宜 采 用 电 磁 感 应 法 或 雷 达 法进 行 检 测，选 用 剔 凿 法 进 行 验 证、修 正。采 用 电 磁 感 应 法 或 雷 达 法 检 测 时，依 据 混 凝 土 中 钢 筋 检 测 技术 规 程 J G J/T 1 5 2 的 相 关 规 定 执 行。5.4.2 受 力 钢 筋 间 距 检 测 遇 有 下 列 情 况 之 一 时，可 选 择 剔 凿 法 进 行 验 证，并 根 据 验 证 结 果 对 检 测 结 果 进行 适 当 修 正：a）被 测 构 件 钢 筋 数 量 或 间 距 测 试 结 果 与 经 审 查 合 格 的 施 工 图 设 计 文 件 有 较 大 偏 差；b）缺 少 钢 筋 分 项 工 程 施 工 验 收 质 量 保 证 资 料；c）认 为 相 邻 钢 筋 对 检 测 结 果 有 影 响；D B 2 1/T 3 8 8 7 2 0 2 31 3d）钢 筋 公 称 直 径 未 知 或 有 异 议；e）委 托 方 对 检 测 结 果 有 异 议。5.4.3 采 用 剔 凿 法 验 证 被 测 构 件 钢 筋 位 置、间 距、数 量 或 保 护 层 厚 度 时，验 证 数 量 应 符 合 混 凝 土 中 钢筋 检 测 技 术 规 程 J G J/T 1 5 2 的 相 关 规 定。5.4.4 受 力 钢 筋 间 距 检 测 应 符 合 下 列 规 定：a）现 场 条 件 允 许 时，被 测 构 件 两
