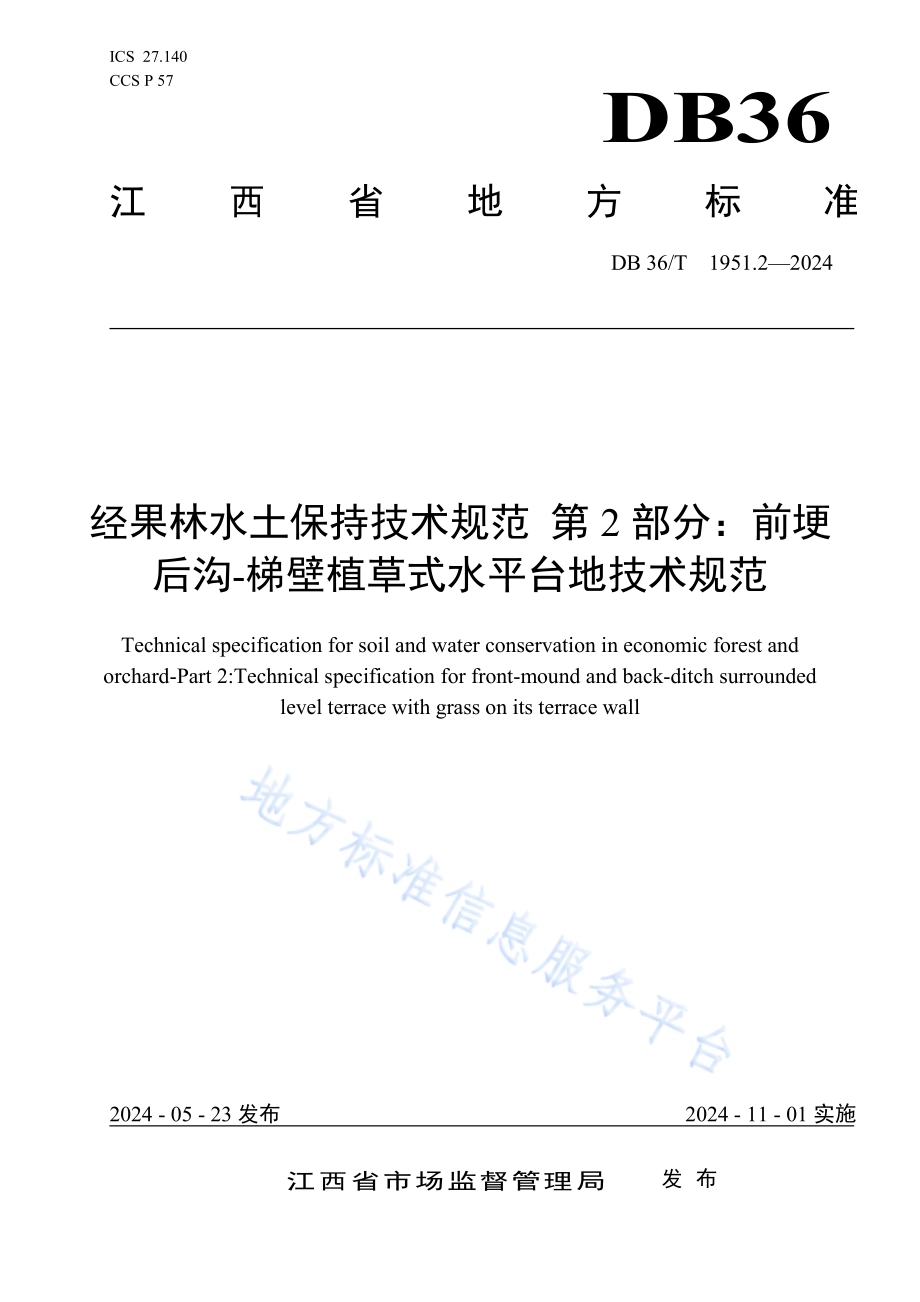

I C S 2 7.1 4 0C C S P 5 7DB36江 西 省 地 方 标 准D B 3 6/T 1 9 5 1.2 2 0 2 4经 果 林 水 土 保 持 技 术 规 范 第 2 部 分：前 埂后 沟-梯 壁 植 草 式 水 平 台 地 技 术 规 范T e c h n i c a l s p e c i f i c a t i o n f o r s o i l a n d w a t e r c o n s e r v a t i o n i n e c o n o m i c f o r e s t a n do r c h a r d-P a r t 2:T e c h n i c a l s p e c i f i c a t i o n f o r f r o n t-m o u n d a n d b a c k-d i t c h s u r r o u n d e dl e v e l t e r r a c e w i t h g r a s s o n i t s t e r r a c e w a l l2 0 2 4-0 5-2 3 发 布 2 0 2 4-1 1-0 1 实 施江 西 省 市 场 监 督 管 理 局发 布D B 3 6/T 1 9 5 1.2 2 0 2 4I目 次前 言.I I引 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 规 定.25 水 平 台 地 设 计.26 配 套 工 程 设 计.47 施 工 工 艺.48 管 理 维 护.5附 录 A（规 范 性）水 平 台 地 断 面 示 意 图.7附 录 B（资 料 性）水 平 台 地 断 面 相 关 尺 寸 参 照 表.8D B 3 6/T 1 9 5 1.2 2 0 2 4I I前 言本 文 件 按 照 G B/T 1.1-2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。本 文 件 是 经 果 林 水 土 保 持 技 术 规 范 的 第 2 部 分。经 果 林 水 土 保 持 技 术 规 范 已 经 发 布 了 以 下部 分：第 1 部 分：生 态 果 园 水 土 保 持 建 设 技 术 导 则。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 西 省 水 利 厅 提 出 并 归 口。本 文 件 起 草 单 位：江 西 省 水 利 科 学 院。本 文 件 主 要 起 草 人：汤 崇 军、王 凌 云、段 剑、陈 晓 安、徐 爱 珍、喻 荣 岗、王 辉 文、宋 月 君、伍 冰 晨、袁 芳、胡 优、张 杰、李 英、万 佳 蕾。D B 3 6/T 1 9 5 1.2 2 0 2 4I I I引 言为 保 证 经 果 林 水 土 保 持 工 作 有 序 开 展，促 进 经 果 林 水 土 保 持 综 合 效 益 最 大 化，制 订 经 果 林 水 土 保 持技 术 规 范 对 于 推 动 水 土 保 持 产 业 发 展 及 生 态 文 明 建 设、乡 村 振 兴 具 有 重 要 意 义。经 果 林 水 土 保 持 技 术 规 范 已 出 台 一 项 标 准：第 1 部 分：生 态 果 园 水 土 保 持 建 设 技 术 导 则。目 的 在 于 建 立 适 用 于 江 西 省 生 态 果 园 水 土 保 持 建设 的 技 术 标 准，为 高 质 量 开 展 生 态 果 园 水 土 保 持 工 作 提 供 技 术 指 导 和 支 撑。根 据 经 果 林 水 土 保 持 工 作 需 求 与 发 展 方 向，本 阶 段 出 台 一 项 经 果 林 水 土 保 持 技 术 标 准：第 2 部 分：前 埂 后 沟-梯 壁 植 草 式 水 平 台 地 技 术 规 范。目 的 在 于 建 立 前 埂 后 沟-梯 壁 植 草 式 水 平台 地 建 设 的 技 术 标 准，为 前 埂 后 沟-梯 壁 植 草 式 水 平 台 地 的 应 用 推 广 和 经 果 林 开 发 水 土 流 失 综 合 治 理 提供 技 术 支 撑。前 埂 后 沟-梯 壁 植 草 式 水 平 台 地 是 经 果 林 开 发 中 一 种 常 用 的 整 地 措 施，具 有 稳 定 性 好、蓄 水 保 土 保肥 等 特 点，尤 其 在 极 端 降 雨 条 件 下，水 土 保 持 效 果 显 著。为 规 范 和 指 导 我 省 各 地 前 埂 后 沟-梯 壁 植 草 式水 平 台 地 建 设，结 合 我 省 实 际，制 定 本 文 件。本 文 件 对 江 西 省 低 山 丘 陵 区 经 果 林 开 发 中 前 埂 后 沟-梯 壁植 草 式 水 平 台 地 设 计、施 工 和 管 理 维 护 具 有 指 导 作 用，可 为 我 省 经 果 林 水 土 保 持 工 作 提 供 技 术 支 撑。D B 3 6/T 1 9 5 1.2 2 0 2 41经 果 林 水 土 保 持 技 术 规 范第 2 部 分：前 埂 后 沟-梯 壁 植 草 式 水 平 台 地 技 术 规 范1 范 围本 文 件 规 定 了 前 埂 后 沟-梯 壁 植 草 式 水 平 台 地 技 术 的 术 语 和 定 义、一 般 规 定、水 平 台 地 设 计、配 套工 程 设 计、施 工 工 艺 和 管 理 维 护 等。本 文 件 适 用 于 江 西 省 低 山 丘 陵 区 水 平 台 地 的 设 计、施 工 及 管 护。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B/T 1 6 4 5 3.1 水 土 保 持 综 合 治 理 技 术 规 范 坡 耕 地 治 理 技 术G B/T 1 6 4 5 3.4 水 土 保 持 综 合 治 理 技 术 规 范 小 型 蓄 排 引 水 技 术D B 3 6/T 1 3 4 4.1 小 流 域 水 土 流 失 综 合 治 理 第 1 部 分：水 土 保 持 工 程 措 施 设 计 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1前 埂 后 沟-梯 壁 植 草 式 水 平 台 地 f r o n t-m o u n d a n d b a c k-d i t c h s u r r o u n d e d l e v e l t e r r a c e w i t hg r a s s o n i t s t e r r a c e w a l l一 种 在 台 面 外 侧 修 筑 地 埂（前 埂）、内 侧 修 筑 坎 下 沟（后 沟），并 在 梯 壁 植 草 的 水 平 台 地。3.2地 埂 t e r r a c e m o u n d沿 水 平 台 地 台 面 外 侧 修 筑 的 可 截 流 拦 沙 的 土 埂。3.3坎 下 沟 d i t c h b e h i n d t h e t e r r a c e沿 水 平 台 地 台 面 内 侧 修 筑 的 蓄 排 水 沟（槽）。3.4梯 壁 t e r r a c e w a l lD B 3 6/T 1 9 5 1.2 2 0 2 42水 平 台 地 修 建 形 成 的 台 地 外 侧 土 质 边 坡。4 一 般 规 定4.1 水 平 台 地 布 置 要 求4.1.1 水 平 台 地 选 址宜 选 土 质 较 好、土 层 较 厚、坡 度 相 对 较 缓、交 通 便 利、临 近 水 源 的 自 然 坡 面。4.1.2 水 平 台 地 修 筑应 根 据 地 形 条 件，采 取 大 弯 就 势、小 弯 取 直 的 原 则 修 筑。4.1.3 水 平 台 地 配 套应 配 套 田 间 道 路，宜 配 置 蓄 排 结 合 的 坡 面 蓄 排 引 水 工 程。4.1.4 水 平 台 地 暴 雨 标 准宜 采 用 1 0 年 一 遇 6 h 最 大 降 雨。4.2 水 平 台 地 设 计 基 本 资 料 要 求4.2.1 地 形 地 质 资 料应 包 括 1:5 0 0 0 1:1 0 0 0 地 形 图、地 质、坡 面 坡 度、土 壤 条 件 和 植 被 状 况 等。4.2.2 水 文 气 象 资 料应 包 括 多 年 平 均 降 雨 和 气 温 等。4.2.3 建 筑 材 料应 包 括 当 地 土、砂、石 料、水 泥 等 建 筑 材 料 的 供 给 情 况。5 水 平 台 地 设 计5.1 断 面 设 计水 平 台 地 各 断 面 要 素 如 附 录 A 所 示，水 平 台 地 断 面 尺 寸 参 考 数 值 详 见 附 录 B。5.2 台 面 设 计台 面 净 宽 根 据 经 果 林 木 的 冠 幅 和 种 植 行 距 等 生 产 需 要 确 定，一 般 为 2 m 5 m。台 面 毛 宽 和 原 坡 面 斜宽 计 算 公 式 见 式（1）和 式（2）：c ot H B m.（1）s i nXHB.（2）式 中：B m 台 面 毛 宽，（m）；原 坡 面 坡 度，（）；D B 3 6/T 1 9 5 1.2 2 0 2 43H 梯 壁 高 度，（m）；B X 原 坡 面 斜 宽，（m）。5.3 梯 壁 设 计5.3.1 梯 壁 坡 度梯 壁 坡 度 的 设 计，应 在 保 证 梯 壁 稳 定 性 的 前 提 下，尽 量 减 少 梯 壁 占 地，一 般 为 6 0 8 0。梯 壁 占地 宽 b 及 占 地 率 k 的 计 算 公 式 见 式（3）和 式（4）：c ot H b.（3）%100)c ot/(c ot%100)/(m B b k.（4）式 中：b 梯 壁 占 地 宽，（m）；k 梯 壁 占 地 率，（%）；梯 壁 坡 度，（）。5.3.2 梯 壁 高 度梯 壁 高 度 应 根 据 台 面 净 宽、原 坡 面 坡 度、梯 壁 坡 度 和 土 层 厚 度 等 因 素 合 理 确 定，其 范 围 宜 取 0.5 m 1.5 m。梯 壁 高 度 计 算 公 式 见 式（5）和 式（6）：)c ot(c ot H b B B m.（5）c ot c ot BH.（6）式 中：B 台 面 净 宽，（m）。5.4 地 埂 设 计地 埂 高 度 宜 取 0.2 m 0.4 m，地 埂 顶 宽 宜 取 0.3 m 0.4 m，内 侧 坡 比 1:0.5 1:1，外 侧 坡 比 与 梯 壁 一致。地 埂 高 度 公 式 见 式（7）和 式（8）：Bb B P ah e 1000)(.（7）c h h e.（8）式 中：h 地 埂 高 度，（m）；h e 地 埂 有 效 高 度，（m）；c 地 埂 超 高（m），一 般 取 0.0 5 0.1；a 径 流 系 数，取 0.6 0.7；P 1 0 年 一 遇 6 h 最 大 降 雨 量，（m m）；B 台 面 净 宽，（m）；b 梯 壁 占 地 宽 度，（m）。5.5 坎 下 沟 设 计5.5.1 坎 下 沟 宜 采 用 梯 形 断 面，其 断 面 设 计 见 附 录 A，底 宽 为 0.2 m 0.4 m，高 为 0.3 m 0.5 m，梯 形 断面 两 侧 坡 比 为 1:0.2 1:0.5 左 右。5.5.2 沟 内 每 隔 2 m 5 m 左 右 留 置 一 个 挡 水 横 土 档，档 高 可 根 据 坎 下 沟 的 深 度 确 定，应 为 沟 深 的 7 0%8 0%。D B 3 6/T 1 9 5 1.2 2 0 2 445.6 植 草 设 计5.6.1 草 种 选 取 原 则草 种 应 适 应 性 强、抗 逆 性 好、固 土 效 果 好、管 理 简 便，优 先 考 虑 乡 土 草 种。5.6.2 常 用 草 种常 用 草 种 有 假 俭 草、狗 牙 根、结 缕 草、白 三 叶 和 百 喜 草 等。5.6.3 植 草 方 式可 采 用 条 播、穴 播 或 撒 播 等 方 式 种 植。5.6.4 植 草 密 度草 籽 播 种 量 为 5 0 k g/h m2 8 0 k g/h m2。条 播 种 植 时，行 距 为 1 5 c m 3 0 c m，种 植 沟 深 2 c m 3 c m；穴 播种 植 时，穴 距 为 1 5 c m 3 0 c m，播 种 深 度 为 1 c m 2 c m，具 体 根 据 不 同 植 物 种 类 习 性 确 定。6 配 套 工 程 设 计6.1 道 路 设 计生 产 道 路 设 计 应 遵 循 因 地 就 势、避 免 深 挖 高 填、方 便 生 产 作 业 和 机 械 运 输 等 原 则，具 体 参 照 D B 3 6/T1 3 4 4.1 中“7.5 田 间 道 路”相 关 规 定 执 行。6.2 坡 面 蓄 排 引 水 设 计坡 面 蓄 排 引 水 设 计 应 与 水 平 台 地 设 计 统 一 开 展，具 体 参 照 G B/T 1 6 4 5 3.4 中“3 坡 面 小 型 蓄 排 工 程”相 关 规 定 执 行。7 施 工 工 艺7.1 水 平 台 地 修 筑7.1.1 水 平 台 地 定 线经 实 地 踏 勘 后，根 据 设 计 的 参 数，确 定 台 地 的 施 工 线，具 体 参 照 G B/T 1 6 4 5 3.1 中“梯 田 定 线”相关 规 定 执 行。7.1.2 水 平 台 地 清 基根 据 台 地 施 工 线 确 定 清 基 线，表 土 剥 离 后，清 除 清 基 线 范 围 内 地 面 杂 物，具 体 参 照 G B/T 1 6 4 5 3.1中“田 坎 清 基”相 关 规 定 执 行。7.1.3 保 留 表 土采 用 表 土 逐 台 下 移 的 方 法，具 体 参 照 G B/T 1 6 4 5 3.1 中“保 留 表 土”相 关 规 定 执 行。7.1.4 水 平 台 地 修 筑水 平 台 地 修 筑 时 应 用 生 土 修 筑，分 层 夯 实，每 层 填 入 虚 土 厚 度 不 大 于 2 0 c m，夯 实 度 应 大 于 9 0%，具 体 参 照 G B/T 1 6 4 5 3.1 中“修 筑 田 坎”相 关 规 定 执 行。D B 3 6/T 1 9 5 1.2 2 0 2 457.1.5 台 面 修 平按 下 挖 上 填 和 上 挖 下 填 相 结 合 的 方 式 将 台 面 修 平，并 检 查 是 否 水 平，具 体 参 照 G B/T 1 6 4 5 3.1 中“修平 田 面”相 关 规 定 执 行。7.2 坎 下 沟 修 筑坎 下 沟 修 筑 主 要 步 骤 如 下：1）水 平 台 地 修 筑 完 成 后，根 据 设 计 的 宽 度 和 深 度，沿 台 面 内 侧 确 定 坎 下 沟 基 线。2）沿 基 线 开 挖 坎 下 沟，沟 内 挖 出 的 土 全 部 堆 放 在 台 面 外 侧 用 于 地 埂 修 筑。3）坎 下 沟 需 与 坡 面 排 水 沟 有 序 连 接，以 便 引 导 超 设 计 暴 雨 有 序 进 入 坡 面 排 水 沟 道。7.3 地 埂 修 筑地 埂 修 筑 主 要 步 骤 如 下：1）根 据 地 埂 的 设 计 高 度 和 宽 度，沿 台 面 外 侧 确 定 地 埂 基 线。2）用 坎 下 沟 内 挖 出 的 土 壤 沿 基 线 修 筑 地 埂，分 层 夯 筑，每 层 一 次 性 填 入 虚 土 厚 度 不 大 于 1 5 c m，并夯 实。3）地 埂 抬 高 时，根 据 设 计 的 坡 比，逐 渐 向 内 收 缩。4）地 埂 修 筑 完 成 后，应 在 地 埂 表 面 及 时 撒 播 草 籽，进 行 植 草 覆 盖。7.4 植 草 施 工7.4.1 植 草 时 间宜 在 春 季（3 月 4 月）或 秋 季（9 月 1 0 月）进 行 种 植，具 体 结 合 当 地 的 气 候 条 件、实 践 经 验 确 定最 佳 植 草 时 间。7.4.2 梯 壁 植 草梯 壁 植 草 时 可 采 用 条 播 或 者 穴 播 植 草 方 式，具 体 步 骤 如 下：1）条 播 时，按 设 计 好 的 行 距，在 梯 壁 沿 等 高 线 划 线；穴 播 时，按 照 设 计 好 的 穴 距，在 梯 壁 沿 等 高线 划 定 穴 点，穴 点 在 梯 壁 呈 品 字 形 排 列。2）条 播 时，沿 等 高 线 用 锄 头 或 合 适 型 号 机 械 开 挖 种 植 沟；穴 播 时，用 锄 头 或 合 适 型 号 机 械 挖 穴。3）将 种 子 均 匀 播 于 沟 中 或 穴 中，覆 土 2 c m 3 c m。若 遇 干 旱 天 气，在 播 种 后 可 适 量 的 浇 水。4）播 种 完 成 后，及 时 覆 盖 无 纺 布，用 竹 筷 固 定，待 草 长 到 2 3 片 叶 时，揭 去 无 纺 布。7.4.3 地 埂 植 草地 埂 植 草 采 用 撒 播 植 草 方 式，按 设 计 的 播 种 量，将 草 籽 均 匀 的 撒 于 地 埂 表 面，覆 土 镇 压，覆 土 厚 度0.5 c m 1.0 c m。8 管 理 维 护8.1 维 修 养 护每 年 汛 后 或 暴 雨 后，及 时 对 水 平 台 地 的 前 埂、后 沟 和 坡 面 水 系 进 行 检 查 维 护，如 有 沉 陷、损 毁 或 坎下 沟 淤 积，应 立 即 进 行 清 淤 和 整 修。8.2 植 物 管 护D B 3 6/T 1 9 5 1.2 2 0 2 46对 地 埂 和 梯 壁 植 物 出 苗 不 佳 的 区 域，应 及 时 进 行 补 种。后 期 可 根 据 植 株 生 长 情 况 进 行 刈 割，并 覆 盖在 台 面 保 墒 增 肥。8.3 生 土 熟 化具 体 参 照 G B/T 1 6 4 5 3.1 中“1 1.2 促 进 生 土 熟 化”相 关 规 定 执 行。D B 3 6/T 1 9 5 1.2 2 0 2 47附 录 A（规 范 性）水 平 台 地 断 面 示 意 图水 平 台 地 断 面 示 意 图 见 图 A.1。图 A.1 水平台地断面示意图（B m 台 面 毛 宽，B 台 面 净 宽，B X 原 坡 面 斜 宽，原 坡 面 坡 度，梯 壁 坡 度，H 梯 壁 高 度，b 梯 壁 占 地 宽，h 地 埂 高 度，h e 地 埂 有 效 高 度，c 地 埂 超 高）D B 3 6/T 1 9 5 1.2 2 0 2 48附 录 B（资 料 性）水 平 台 地 断 面 相 关 尺 寸 参 照 表水 平 台 地 断 面 相 关 尺 寸 参 照 表 见 表 B.1。表 B.1 水 平 台 地 断 面 相 关 尺 寸 参 照 表原坡面坡度（）台面净宽 B（m）梯壁坡度（）梯壁高度 H（m）梯壁占地率526 0 0.1 8 5.1%7 0 0.1 8 3.2%8 0 0.1 8 1.5%46 0 0.3 7 5.1%7 0 0.3 6 3.2%8 0 0.3 6 1.5%56 0 0.4 6 5.1%7 0 0.4 5 3.2%8 0 0.4 4 1.5%1 026 0 0.3 9 1 0.2%7 0 0.3 8 6.4%8 0 0.3 6 3.1%46 0 0.7 9 1 0.2%7 0 0.7 5 6.4%8 0 0.7 3 3.1%56 0 0.9 8 1 0.2%7 0 0.9 4 6.4%8 0 0.9 1 3.1%1 526 0 0.6 3 1 5.5%7 0 0.5 9 9.8%8 0 0.5 6 4.7%46 0 1.2 7 1 5.5%7 0 1.1 9 9.8%8 0 1.1 2 4.7%56 0 1.5 8 1 5.5%7 0 1.4 8 9.8%8 0 1.4 1 4.7%2 026 0 0.9 2 2 1.0%7 0 0.8 4 1 3.2%8 0 0.7 8 6.4%46 0 1.8 4 2 1.0%7 0 1.6 8 1 3.2%D B 3 6/T 1 9 5 1.2 2 0 2 49表 B.1 水 平 台 地 断 面 相 关 尺 寸 参 照 表(续)原坡面坡度（）台面净宽 B（m）梯壁坡度（）梯壁高度 H（m）梯壁占地率8 0 1.5 6 6.4%56 0 2.3 0 2 1.0%7 0 2.1 0 1 3.2%8 0 1.9 4 6.4%2 526 0 1.2 8 2 6.9%7 0 1.1 2 1 7.0%8 0 1.0 2 8.2%46 0 2.5 5 2 6.9%7 0 2.2 5 1 7.0%8 0 2.0 3 8.2%56 0 3.1 9 2 6.9%7 0 2.8 1 1 7.0%8 0 2.5 4 8.2%
