海峡两岸共通 滨海湿地地表相对高程监测技术规程DB35／T 2184-2024.pdf

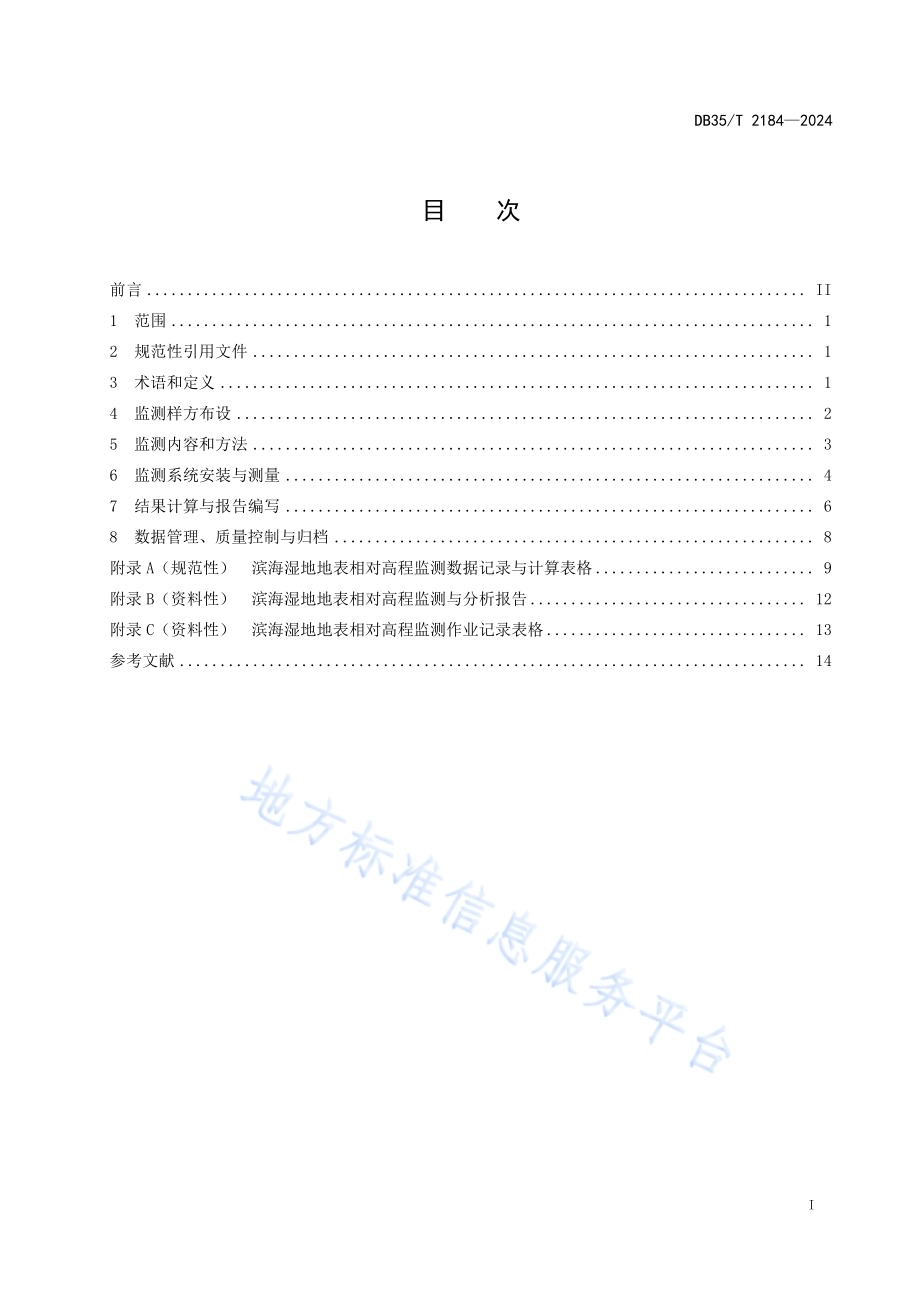

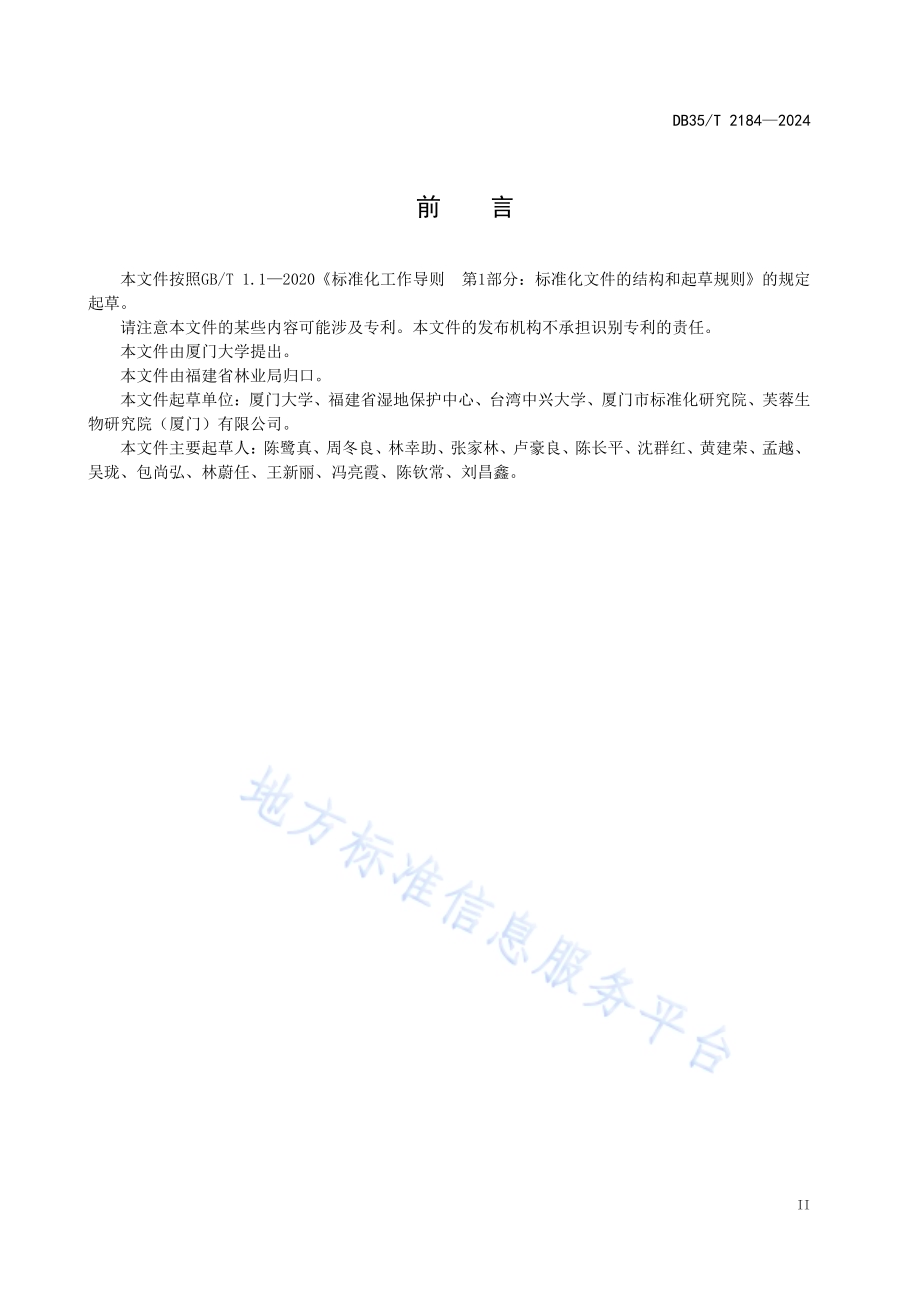

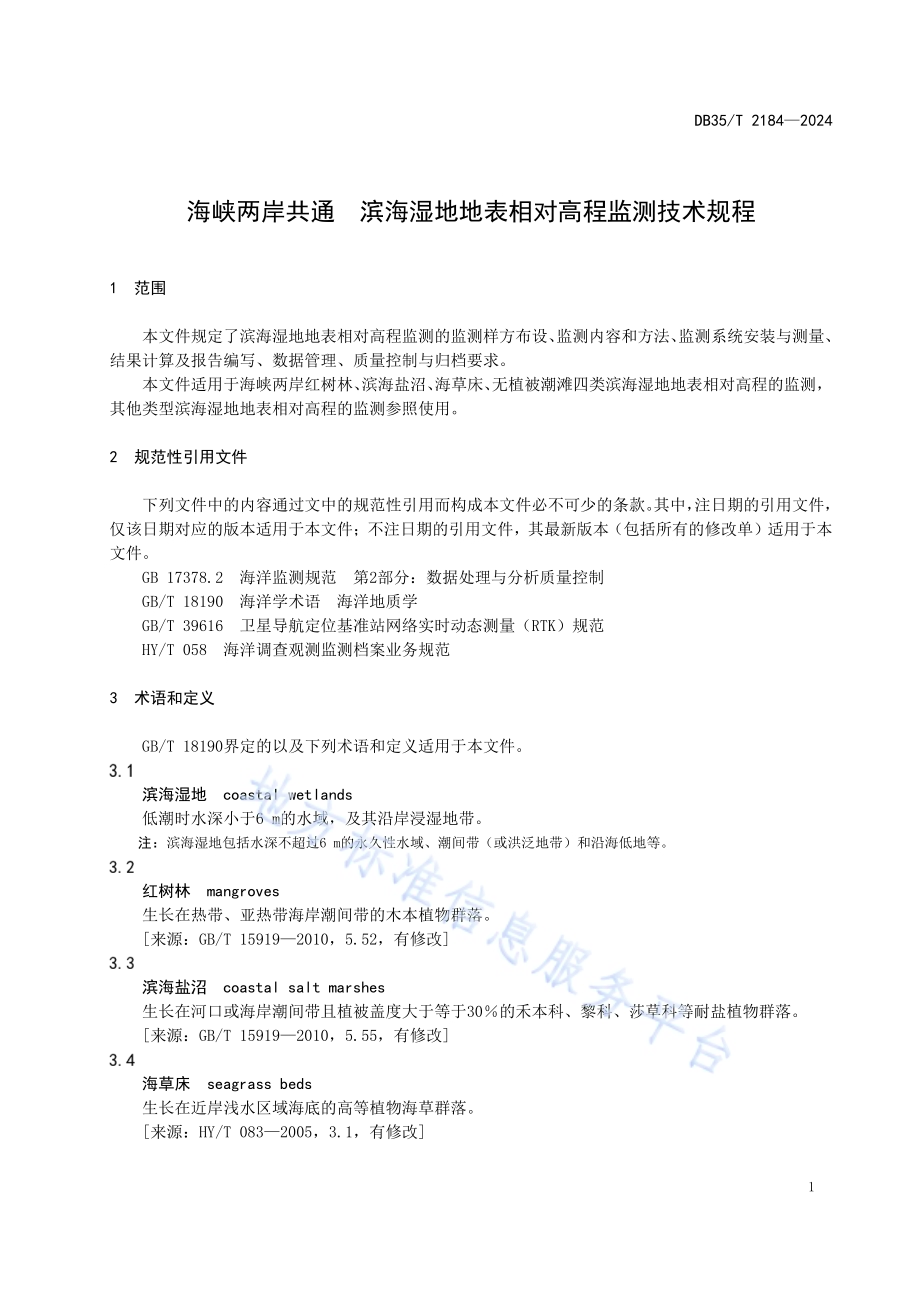

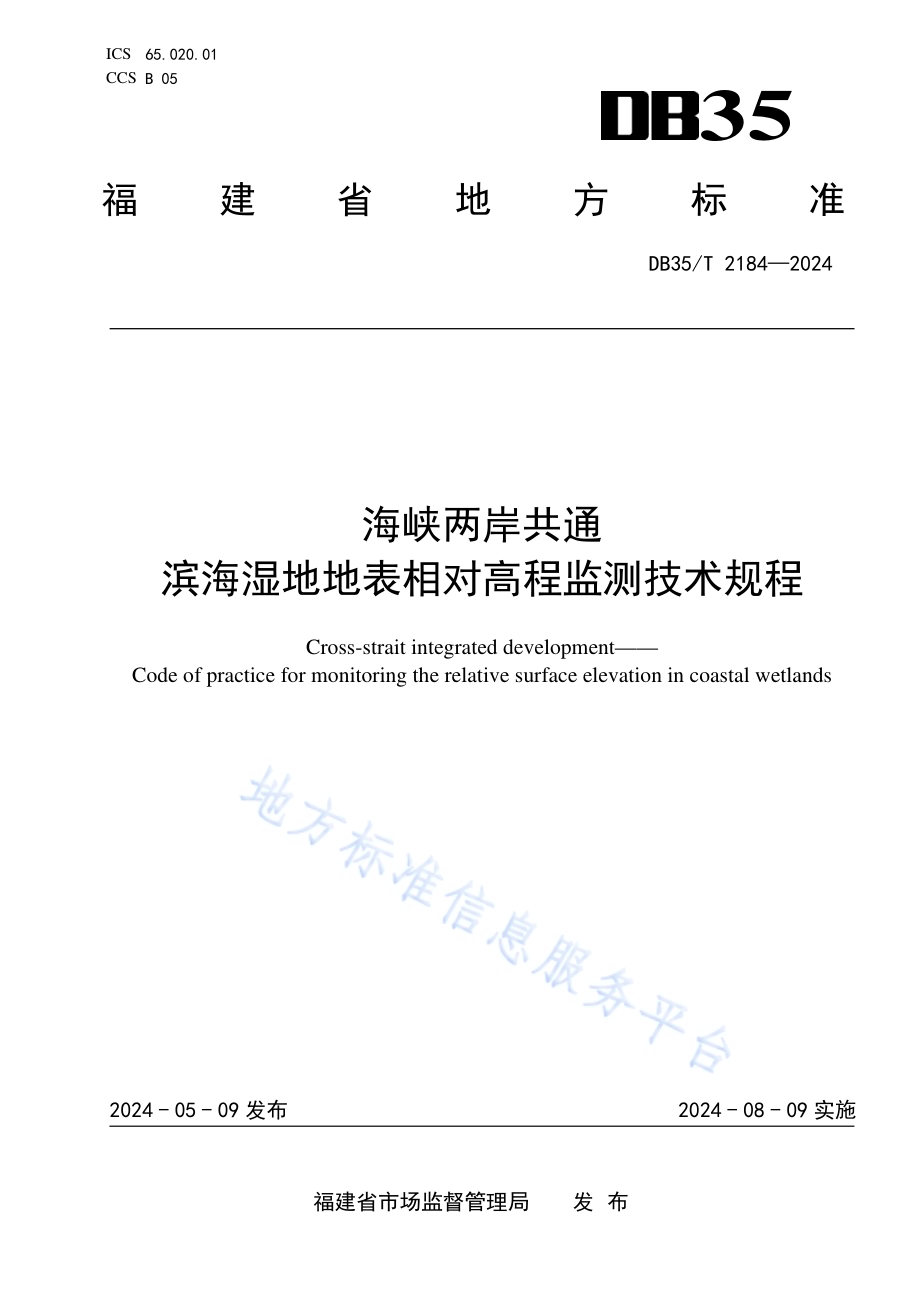

ICS 65.020.01 CCS B 05 35 福建省地方标准 DB35/T 21842024 海峡两岸共通 滨海湿地地表相对高程监测技术规程 Cross-strait integrated development Code of practice for monitoring the relative surface elevation in coastal wetlands 2024-05-09发布 2024-08-09实施福建省市场监督管理局 发布DB35/T 21842024 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测样方布设.2 5 监测内容和方法.3 6 监测系统安装与测量.4 7 结果计算与报告编写.6 8 数据管理、质量控制与归档.8 附录 A（规范性）滨海湿地地表相对高程监测数据记录与计算表格.9 附录 B（资料性）滨海湿地地表相对高程监测与分析报告.12 附录 C（资料性）滨海湿地地表相对高程监测作业记录表格.13 参考文献.14 DB35/T 21842024 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由厦门大学提出。本文件由福建省林业局归口。本文件起草单位：厦门大学、福建省湿地保护中心、台湾中兴大学、厦门市标准化研究院、芙蓉生物研究院（厦门）有限公司。本文件主要起草人：陈鹭真、周冬良、林幸助、张家林、卢豪良、陈长平、沈群红、黄建荣、孟越、吴珑、包尚弘、林蔚任、王新丽、冯亮霞、陈钦常、刘昌鑫。DB35/T 21842024 1 海峡两岸共通 滨海湿地地表相对高程监测技术规程 1 范围 本文件规定了滨海湿地地表相对高程监测的监测样方布设、监测内容和方法、监测系统安装与测量、结果计算及报告编写、数据管理、质量控制与归档要求。本文件适用于海峡两岸红树林、滨海盐沼、海草床、无植被潮滩四类滨海湿地地表相对高程的监测，其他类型滨海湿地地表相对高程的监测参照使用。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 17378.2 海洋监测规范 第2部分：数据处理与分析质量控制 GB/T 18190 海洋学术语 海洋地质学 GB/T 39616 卫星导航定位基准站网络实时动态测量（RTK）规范 HY/T 058 海洋调查观测监测档案业务规范 3 术语和定义 GB/T 18190界定的以及下列术语和定义适用于本文件。滨海湿地 coastal wetlands 低潮时水深小于6 m的水域，及其沿岸浸湿地带。注：滨海湿地包括水深不超过6 m的永久性水域、潮间带（或洪泛地带）和沿海低地等。红树林 mangroves 生长在热带、亚热带海岸潮间带的木本植物群落。来源：GB/T 159192010，5.52，有修改 滨海盐沼 coastal salt marshes 生长在河口或海岸潮间带且植被盖度大于等于30的禾本科、黎科、莎草科等耐盐植物群落。来源：GB/T 159192010，5.55，有修改 海草床 seagrass beds 生长在近岸浅水区域海底的高等植物海草群落。来源：HY/T 0832005，3.1，有修改 DB35/T 21842024 2 无植被潮滩 non-vegetated tidal flat 高等植被覆盖度小于5的砂质或泥质潮间带区域。来源：HY/T 2142017，3.3，有修改 地表相对高程 relative surface elevation 沉积物地表相对于地下设定某一基准的高程。地表高程测量仪 surface elevation table；SET 用于监测地表相对高程的手动操作装置。注：由连接器、测量臂和测量针三部分组成。4 监测样方布设 监测范围 4.1.1 监测范围应根据监测目的和监测对象确定，以充分代表监测区内植物群落类型及结构、水文地貌特征和沉积物类型为宜。4.1.2 监测范围边界宜通过地图、地质图、海图、地形图、土地利用类型图、沉积物和植被分布图、航空影像、卫星遥感影像以及文献、历史调查资料等确定；对于缺乏资料的调查对象，宜在实地踏勘和预调查的基础上确定。4.1.3 监测范围边界拐点应标明经纬度坐标。注：经纬度记录以度为单位，保留4位有效数字。监测分区 4.2.1 分区原则 根据以下因素进行分区：植被类型；水动力及地貌特征；沉积物类型；其他可能影响监测结果的因素。4.2.2 分区数量 监测分区数量应符合表1的规定。表1 红树林、滨海盐沼、海草床、无植被潮滩地表相对高程的监测分区数量 项目 红树林岸线长度 m 滨海盐沼、海草床、无植被潮滩面积 hm2 300 3002 000 2 000 50 50100 100 分区数量 个 1 2 3，且每1 km应设置1个分区1 2 3 DB35/T 21842024 3 监测样线 在监测分区的基础上，选择垂直或平行于海岸线的方向设置监测样线，可根据周边植物分布、地貌特征（例如潮沟）进行调整。每个分区至少布设一条样线，当分区内各样线间监测结果存在明显差异时，应增加样线数量或说明产生差异的原因。监测样方 监测样方布设满足以下要求：每条样线在同一潮位应至少设置三个监测样方，相邻样方间距离宜不小于 50 m；地表相对高程监测样方面积最小应为 4 m4 m，样方内避免人为扰动。5 监测内容和方法 监测内容 滨海湿地地表相对高程。监测方法 5.2.1 地表相对高程监测系统组成 地表相对高程监测系统见图1。标引序号说明：1滨海湿地地表；2底座平台；3支撑架；4跳板；5SET基座；6SET测量臂；7SET测量针；8气泡水平仪；l1测量针高于测量臂的高度即记录值。图1 地表相对高程监测系统示意图 DB35/T 21842024 4 5.2.2 监测时间和频率 滨海湿地地表相对高程的监测宜在年际尺度上开展，监测时间和频率满足以下要求：开展监测的时间应选择低潮或落潮期；首次测量宜在基座安装两个月后进行，将首次测量值作为基准值；首次测量后，监测频率宜为每年 1次，两次监测间隔时间应大于 300天；可根据监测需要，调整具体项目的监测频次；开展监测的月份每年宜保持一致。5.2.3 监测工作流程 滨海湿地地表相对高程监测包括监测系统安装与测量、结果计算与报告编写两个部分，其中监测系统安装与测量包括临时工作平台搭建、SET基座安装、地表相对高程测量三个步骤。6 监测系统安装与测量 临时工作平台搭建 6.1.1 仪器、工具与耗材 临时工作平台搭建所需仪器、工具与耗材包括：支撑架 2 个；底座平台 2块；跳板 1 条：宜使用长 300 cm、宽 25 cm30 cm 的轻质板材。6.1.2 操作步骤 临时工作平台结构见图1中2、3、4，搭建步骤如下：a)在 2 个支撑架下分别放置底座平台，避免支撑架下陷；b)在 2 个支撑架上放置跳板；c)将跳板固定在支撑架上。SET基座安装 6.2.1 SET基座的用途 SET基座是固定到水准点的不锈钢杆，在安装时应达到地下持力层的水准点，使之不能下推为宜。SET基座顶部突出地表，连接地表高程测量仪完成地表相对高程的测量。6.2.2 仪器、工具与耗材 SET基座安装所需仪器、工具与耗材包括：电锤 1 个（单次锤击力大于 19 J）；便携式发电机 1 个（功率不低于 2 000 W）；角磨机或螺栓切割机 1个；PVC 管1 个（直径 160 mm200 mm，长 450 mm500 mm）；混凝土；工具：包括大力钳（23 个）、套筒扳手、铁锤、手锯、铁铲、水桶、毛巾、胶带、手泵；安全防护用品：包括手套、耳塞、护目镜；DB35/T 21842024 5 SET 基座组件：包括实心不锈钢钢管 2025 根（长 1 000 mm，两端内壁有螺口用内置螺丝连接）；承力平头 23个（一端内壁有螺口）；尖头 1 个（一端内壁有螺口）；内置螺丝若干；SET 基座连接头 1个。注：SET基座所有组件宜由抗腐蚀性强的不锈钢制作。6.2.3 操作步骤 SET基座安装应在临时工作平台跳板（见图1中4）上完成，操作步骤如下：a)在样方中央确定地表高程测量仪基座的位置；b)将 PVC 管垂直压入地下，PVC 管上沿宜保持高出地面 10 cm；c)将 PVC 管中沉积物移出样方；d)安装者将尖头与首根钢管一端旋紧，使尖头朝下并位于 PVC管中心，钢管上端旋紧承力平头，用电锤垂直压入地下，在钢管上端高于 PVC 管上沿 5 cm 时停止锤入；e)拧下承力平头，将第二根钢管与首根旋紧，上端重新旋紧承力平头，开始垂直锤入，在安装过程中确保钢管位置位于 PVC 管中心；f)重复上述操作直至感受到底端明显阻力时（下降速度低于 1 cm/min），停止锤入，记录锤入地下的钢管总长度和最终露出地表的高度，两者相减即为该基座的安装深度；g)若钢管顶端高出 PVC 管上沿，则使用角磨机沿 PVC 管上沿切断钢管；h)将 SET 基座连接头固定在 SET 基座钢管上（见图 2）；i)用混凝土浇注灌满 PVC管，记录样方名称；j)SET 基座安装完毕。标引序号说明：1尖头；2承力平头；3SET基座钢管；4SET基座连接头；5SET基座 PVC管。图2 SET基座示意图和实物图
